电动推杆相关参数
DT型电动推杆
16
35
35
20
47
265
7
DT1000
1000
50
200-1200
1.10
287+S
287+2S
67.5
243
150
194
70
25
49
80
170
50
16
35
35
20
47
265
8
DT1600
1600
50
200-1500
2.20
310+S
310+2S
91.5
325
240
248
112
62
62
90
205
62
25
35
50
30
65
325
2.DT型电动推杆支撑架安装尺寸表
序号
型号
L
L1
H
H1
B
B1
4-φ
序号
型号
L
L1
H
H1
B
B1
4-φ
1
DT25
80
20
130
160
50
80
9
5
DT500
170
37.5
214
254
75
130
14
2
DT50
80
20
130
160
50
80
9
6
DT700
170
35
224
264
75
130
Kg.f
速度范围MM/S
标准行程mm
ID10B电动推杆
速度与负载
12V DC 75 30 24
电流与负载
24V DC
5:1
15 12
10:1 20:1 30:1 40:1
速度 (mm/s)
60
电流 (A)
5:1
45 30 15
0 10:1 20:1 30:1 40:1
12 6
0
9 6 3
1000 2000 3000 4000 5000 6000 7000
台湾直流电动推杆 — ID10B 滚珠丝杆
基本特点： ● 最大负载：7000N ● 电机电压：12 / 24 V 直流 ● 速度范围： 7.4〜67 毫米/秒 ● 标准行程：102 / 153 / 203 / 305 / 457 / 610 mm ● 高效滚珠丝杆传动 ● 不锈钢伸缩管 ● 粉末冶金齿轮 ● 过载离合保护 ● 工作温度：-25℃ ~ +65℃ ● 工作制：25％ ● 齿轮比：5:1，10:1，20:1，30:1，40:1 ● 防护等级：IP54 ● 静载：13600N 附加选项： ● 电位计 ● 防护等级：IP65
齿轮比 5:1 10:1 20:1 30:1 40:1
13
型号标识
ID10B24电压 12-12V DC 24-24V DC 20齿轮比 5-5:1 10-10:1 20-20:1 30-30:1 40-40:1 BB：滚珠丝杆 102行程 102mm 153mm 203mm 305mm 457mm 610mm LT.POT 附件 LT：限位开关 POT：电位计 防护等级：IP65
A
102 399
A
行程
14
最大推力 (N) 2500 3500 4500 6000 7000 最大拉力 (N) 2500 3500 4500 6000 7000 空载速度 （mm/s） 67 33.5 17 11 8.4 满载速度 （mm/s） 47 26.7 14.3 10 7.4 行程 （mm） 102-610 102-610 102-610 102-610 102-610 电压 （VDC） 12/24 12/24 12/24 12/24 12/24
电动推杆相关参数
6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装维修。在恶 劣的环境下不吸尘、
3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置上，压力油处于 保压状态。
4、可根据用户要求，在额定的速度范围内进行无级调节速度。 5、可根据用户要求，在额定的输出力范围内进行无级调节推、拉力。 6、可根据用户要求，在额定的行程范围内进行无级调节行程。
与同类产品的比较
电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：
1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样可正常运转，却不会烧毁损坏其它机件。Байду номын сангаас动 推杆和电动执行机构则无法可比。
2、电液推杆可以带负荷启动，而电动推杆和电动执行机构很困难。 3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法 办到。
以下举“DYTZB1000－500/110－X型电液推杆”为例，分别说明如何选型和型号编制的方式。 1、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力10kn，行程500 mm最大速度110mm/s， 使用角度向下推，那么所选电液推杆的标准型号为：DYTZB1000-500/110-X.(B为防爆标记，X表示向下推)
不进水、内部不锈蚀，使用寿命比气缸、电动推杆、电动执行机构长久。
7、投资小。气缸需建昂贵的空压站，气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电液推杆只需接通电源 即可使用。
DYTZ型整体直式电液推杆技术参数
25 60 25 65 240 50 340
DYTZ7000-/50 160 230 240 510+s 615 435+s 710 200+S 40 72
25 60 25 65 240 50 340
DYTZ8000-/50 160 230 260 530+s 665 455+s 760 200+S 40 72
DYTZ 型整体直式电液推杆技术参数(选型表)：
型号
DYTZ450-/110 DYTZ700-/110 DYTZ1000-/110 DYTZ1750-/90 DYTZ2500-/90 DYTZ3000-/90 DYTZ4000-/80 DYTZ5000-/60 DYTZ6000-/60 DYTZ7000-/50 DYTZ8000-/50 DYTZ10000-/40 DYTZ5000-/35 DYTZ20000-/25
50-600
80-160
50-600
40-120
50-600
40-120
50-1500 20-100
50-1500 20-100
50-1500 10-90
50-1500 10-90
50-1700 10-90
240 180 36 60 16
50
DYTZ1750-/90 990+S 670+S 400+S 175 250 160 140 650+1/2S 20 70 30
240 180 40 64 20
50
DYTZ2500-/90 990+S 670+S 400+S 175 250 160 140 650+1/2S 20 70 30
象山县电动推杆厂-电动推杆技术参数

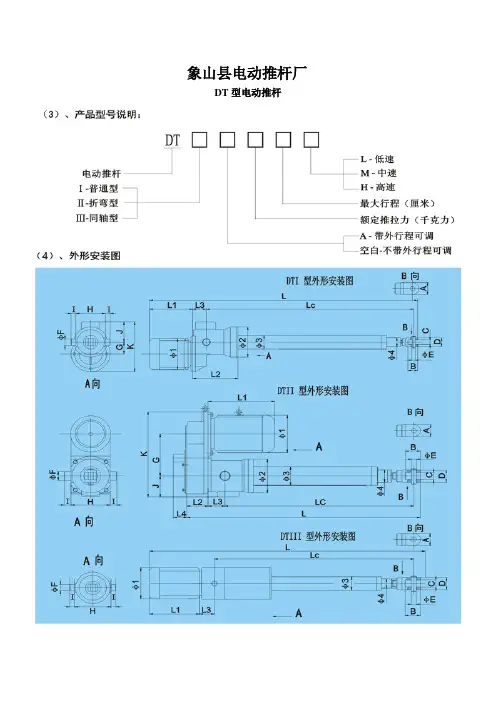

象山县电动推杆厂DT型电动推杆
（6）.电动推杆使用环境及条件：
（1）工作环境温度在-10°C～+60°C之间;
（2）相对湿度在85%以下；
（3）短时工作制为25%以下；
（4）容许横向负荷量：（0.35～0.05）×额定推力；
（5）起动次数：每分钟4～5次以下。
（7）.安装注意事项：
（1）若用户有行程控制要求，须自行安装两行程限位开关或订货时说明；
（2）推杆内部超载限位开关与外部行程限位开关接线时须串联，按电气接线图正确接入控制回路；
（3）推杆外壳带有转动轴，可以立卧任意角度安装，须保证转轴处和接头外联接灵活，以免安装不当损坏机件。
（8）.订货须知：
（1）用户参照本厂提供系列产品技术数据和外形安装尺寸，选择合适电动推杆，提出推杆机型、速度、推力、行程，如用户在使用环境以及技术数据有特殊要求，本厂也可专为您设计生产，须在订货时阐明具体要求；
（2）用户需要推杆配件，外部行程限位开关，电气控制像箱，本厂可配套供货，也可单独供货；
（3）自发货之日起，在半年内，用户在正常使用条件下，因产品质量问题而造成机械故障或损坏，本厂负责保修、保退、保换；
（4）欢迎广大新老客户来电来函订购。
DG系列电动推杆简介
DG系列电动推杆描述电动推杆（LINEAR ACTUATOR），又称推杆电机、电动缸、线性致动器，早在上世纪80年代初期，我国的工业生产就引进了国外的类似产品，当时主要应用在钢铁企业和发电厂企业。
随着工业制造技术的发展，工业产品不断的更新和适应着环境要求的广泛，机械设备的性能机构设计也越来越先进。
DG 系列电动推杆具备节能、灵活方便、设计新颖、产品精致、体积小、精度高、完全同步、自锁性能好、可靠性高、动作灵敏、运行平稳、推拉力相同、环境适应性好、电机直接驱动，不需要管道的气源和油路的特点。
现已大量用于生产线、汽车、军工、舞台、纺织、污水处理、家居等各类行业设备设施上。
广泛应用与煤炭、船舶、环保、航天、航空、国防、电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、新能源等行业。
一.DG系列电动推杆原理与构成1.电动推杆的工作原理：电机通过减速后带动丝杠副（丝杠副由丝杠和螺母组成—），电机的旋转运动通过丝杠副变成直线运动，利用电机正反转完成推杆的往返动作。
通过改变电机及丝杠副的参数，可以改变推杆的运行参数。
因此，电动推杆主要有三个参数：推拉力（N）；行程（mm）；运行速度（mm/s）。
2.电动推杆的基本组成：驱动电机、减速器、丝杠副、导筒、推杆、轴承座、外壳、行程测量开关及电器控制部分。
3.电动推杆的结构形式：电机与推杆垂直、电机与推杆平行、电机与推杆同轴。
4.电动推杆的性能参数指标1).推力范围：50N ～ 500KN2).行程范围：20mm ～ 5000mm3).运行速度范围：0.1mm/s ～ 1000mm/s5.电机驱动：直流电机、交流电机、步进电机、伺服电机、气动马达、液压马达。
6.丝杠副形式：梯形丝杠副、滚珠丝杠副、行星滚柱丝杠副。
电动推杆的控制1.行程测量：电动推杆的结构机械，设计可以通过各类传感器进行行程的测量，获取行程信号后达到电动推杆行程的监控目的——触点开关、感应开关、编码器、电位计。
DTW型电动推杆
DTW型电动推杆
选用须知
首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f)、行程（mm)、速度(mm/s)，然后以规格系列表选出合适的推杆。
如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。
电动推杆的外接的行程装置，电控箱和支撑架由顾客自备，如需要，我公司可代为配制，但应在订货合同中写明。
DTW型电动推杆主要技术性能参数、外形及安装尺寸
说明: 1、表中设定的速度为基本工作速度，在此速度数值上可按用户需要逐挡下减，最慢速度3.50mm/s，用于污水处理滗水器最慢速度可为0.25mm/s。
2、表中行程的确定，由用户可在范围内任选。
3、加长杆长度应加在LC内，为推杆最小伸出安装距尺寸。
4、图中“联街头”，“加长接杆”材质为1Cr18Ni9T(不锈钢)，主要用于污水处理厂滗水器上。
型号：ZF150-50
注：1、外形及安装尺寸的变动恕不另行通知；执行技术参数以随机说明书示为准。
2、ZF、ZW、ZB分别注解为：附着式、外部式、平板式，只是不同的称号而已，没有技术含意。
电动推杆说明书
一、概述本公司是专业生产电站机械及配套件的厂家。
DT型电动推杆已在全国许多厂家应用, 获得了较高的评价。
最近我公司根据用户反馈意见, 结合当前技术水平的发展, 对以往的电动推杆进行了全面的改善设计。
新型的产品更加适应用户的需要, 同时也更大限度地满足各种环境的规定。
达成了系列化, 拥有众多的品种和规格。
DT型电动推杆是一种直行程电动执行机构, 可以完毕往复直线运动, 借助于其它机构还可以完毕转动和摆动。
该产品的共同特点:1.精选各种专用电机, 启动转矩大, 可带负荷启动。
2、设有过载保护机构和行程控制机构, 便于用户实现自动控制。
3.采用全封闭密封, 适合电站、输煤、通风系统等恶劣的环境使用。
4.该机体积小、重量轻、安装调试方便。
该系列电动推杆集中了我公司数年的生产经验和高超的设计及现场服务经验, 优质的制造质量, 在技术上和产品质量上都有较高的信誉。
该产品广泛应用于电站、矿山、港口、冶金、轻工等系统中, 也适合于具有相同工作环境和使用规定的其它行业中, 并具有满足系统规定的程控、集控和就地控制的能力。
二、工作环境1.工作环境: 不含强腐蚀性、易燃、易爆的介质；2.环境温度: -30℃～50℃；3、相对湿度: 80%（20±5℃）；4.无强烈震动；5.工作制: ①短时工作制: 额定期间10分钟；②频繁工作制: 每小时往复十五次；6.海拔高度不超过1000米；7、电源: 380V、50Hz、三相四线制。
三、推杆的机构性能1.行程控制机构:本机构均采用计数器进行行程控制, 可以控制推杆在最大行程范围内任意一固定行程或全行程范围内工作。
2、过载保护机构：本机构分别有A、B、C、几种结构形式, 它是使推杆在工作行程范围内任一位置上所承受的推拉载荷超过额定载荷时, 自动切断电源而停止工作, 进而保护电机和工作系统免遭损坏。
3、手动轴：本机配有手轮或手柄, 以方便现场调试或紧急情况下的现场就地手动操作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

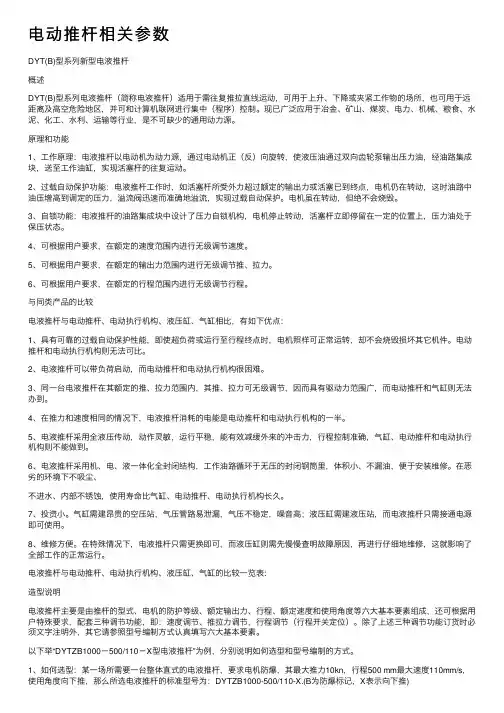

DYT(B)型系列新型电液推杆
