减速器的选材及热处理

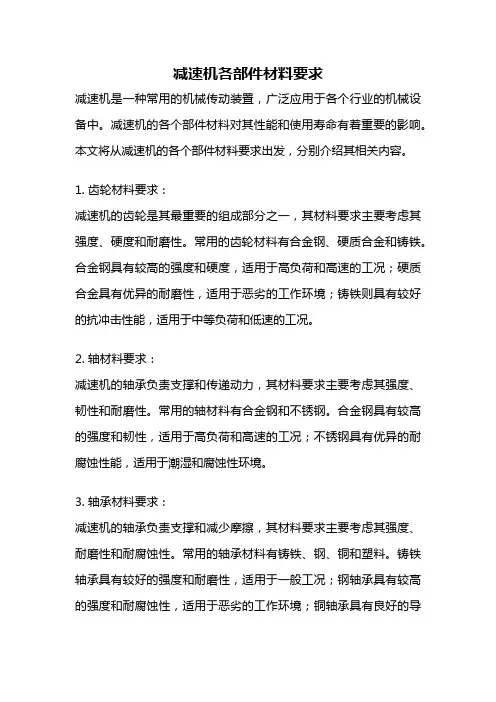

减速机各部件材料要求
减速机各部件材料要求减速机是一种常用的机械传动装置，广泛应用于各个行业的机械设备中。
减速机的各个部件材料对其性能和使用寿命有着重要的影响。
本文将从减速机的各个部件材料要求出发，分别介绍其相关内容。
1. 齿轮材料要求：减速机的齿轮是其最重要的组成部分之一，其材料要求主要考虑其强度、硬度和耐磨性。
常用的齿轮材料有合金钢、硬质合金和铸铁。
合金钢具有较高的强度和硬度，适用于高负荷和高速的工况；硬质合金具有优异的耐磨性，适用于恶劣的工作环境；铸铁则具有较好的抗冲击性能，适用于中等负荷和低速的工况。
2. 轴材料要求：减速机的轴承负责支撑和传递动力，其材料要求主要考虑其强度、韧性和耐磨性。
常用的轴材料有合金钢和不锈钢。
合金钢具有较高的强度和韧性，适用于高负荷和高速的工况；不锈钢具有优异的耐腐蚀性能，适用于潮湿和腐蚀性环境。
3. 轴承材料要求：减速机的轴承负责支撑和减少摩擦，其材料要求主要考虑其强度、耐磨性和耐腐蚀性。
常用的轴承材料有铸铁、钢、铜和塑料。
铸铁轴承具有较好的强度和耐磨性，适用于一般工况；钢轴承具有较高的强度和耐腐蚀性，适用于恶劣的工作环境；铜轴承具有良好的导热性和耐磨性，适用于高速和高温的工况；塑料轴承具有良好的自润滑性和耐腐蚀性，适用于潮湿和腐蚀性环境。
4. 密封件材料要求：减速机的密封件负责防止润滑油泄漏和外界杂质进入，其材料要求主要考虑其耐油性和耐磨性。
常用的密封件材料有橡胶、聚氨酯和聚四氟乙烯。
橡胶密封件具有较好的耐油性和耐磨性，适用于一般工况；聚氨酯密封件具有较高的耐油性和耐磨性，适用于高速和高温的工况；聚四氟乙烯密封件具有良好的耐腐蚀性和耐磨性，适用于潮湿和腐蚀性环境。
5. 外壳材料要求：减速机的外壳负责保护内部零部件并提供良好的外部环境，其材料要求主要考虑其强度、刚性和防腐性。
常用的外壳材料有铸铁、铝合金和不锈钢。
铸铁外壳具有较高的强度和刚性，适用于一般工况；铝合金外壳具有较好的强度和刚性，适用于轻负荷和高速的工况；不锈钢外壳具有优异的防腐性能，适用于潮湿和腐蚀性环境。
齿轮减速器涉及的热处理工艺
齿轮减速器涉及的热处理工艺渗碳淬火是金属材料常见的一种热处理工艺，它可以使渗过碳的工件表面获得很高的硬度，提高其耐磨程度。
传统工艺主要有：低温回火、预冷直接淬火、一次加热淬火、渗碳高温回火、二次淬火冷处理、渗碳后感应加热等工序。
淬火工艺在现代机械制造工业得到广泛的应用。
机械中重要零件，尤其在汽车、飞机、火箭中应用的钢件几乎都经过淬火处理。
为满足各种零件干差万别的技术要求，发展了各种淬火工艺。
渗碳：是对金属表面处理的一种，采用渗碳的多为低碳钢或低合金钢，具体方法是将工件置入具有活性渗碳介质中,加热到900--950摄氏度的单相奥氏体区,保温足够时间后,使渗碳介质中分解出的活性碳原子渗入钢件表层,从而获得表层高碳,心部仍保持原有成分. 相似的还有低温渗氮处理。
这是金属材料常见的一种热处理工艺，它可以使渗过碳的工件表面获得很高的硬度，提高其耐磨程度。
渗碳（carburizing/carburization）渗碳是指使碳原子渗入到钢表面层的过程。
也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性。
渗碳工件的材料一般为低碳钢或低碳合金钢(含碳量小于0.25%)。
渗碳后﹐钢件表面的化学成分可接近高碳钢。
工件渗碳后还要经过淬火﹐以得到高的表面硬度﹑高的耐磨性和疲劳强度﹐并保持心部有低碳钢淬火后的强韧性﹐使工件能承受冲击载荷。
渗碳工艺广泛用于飞机﹑汽车和拖拉机等的机械零件﹐如齿轮﹑轴﹑凸轮轴等。
渗碳工艺在中国可以上溯到2000年以前。
最早是用固体渗碳介质渗碳。
液体和气体渗碳是在20世纪出现并得到广泛应用的。
美国在20年代开始采用转筒炉进行气体渗碳。
30年代﹐连续式气体渗碳炉开始在工业上应用。
60年代高温(960～1100℃)气体渗碳得到发展。
至70年代﹐出现了真空渗碳和离子渗碳。
渗碳与其他化学热处理一样﹐也包含3个基本过程。
一级减速器输出轴的热处理工艺设计
一级减速器输出轴的热处理工艺设计引言一级减速器是工业机械中常见的传动装置。
其中的输出轴承担着重要的作用，需要经过热处理来提高材料的机械性能和耐磨性。
本文将介绍一级减速器输出轴的热处理工艺设计，以及其中的关键步骤和注意事项。
热处理的目的一级减速器输出轴在传动过程中会受到较大的负载和摩擦，因此需要具备高强度和耐磨性的特性。
热处理可以通过改变材料的晶体结构和性能，提高其硬度、强度和耐磨性，以满足输出轴在工作条件下的要求。
热处理工艺设计步骤步骤一：材料选择选择适合热处理的材料是热处理工艺设计的重要一步。
一般情况下，对于一级减速器输出轴来说，常用的材料有40Cr、45Cr、42CrMo等。
这些材料具备较好的强度和耐磨性，适合进行热处理。
步骤二：加热加热是热处理中的关键步骤，其目的是将材料加热到适当的温度，使其达到相应的组织状态。
常用的加热方法有盐浴炉加热和电阻炉加热。
在加热过程中，需要控制加热速度和温度梯度，避免产生温度过高或过低的区域。
步骤三：保温保温是为了使加热后的材料均匀地进行相变和组织转变。
保温时间一般根据材料的种类和尺寸来确定，通常为几十分钟到几个小时。
保温过程中需要控制温度和时间，以确保材料达到理想的组织状态。
步骤四：冷却冷却是热处理中的最后一步，也是影响材料性能的重要因素。
常用的冷却方法有油淬、水淬和空冷。
选择合适的冷却方法需要考虑材料的组织和尺寸，以及所要求的硬度和强度。
热处理过程中的注意事项温度控制热处理过程中的温度控制至关重要，过高的温度会导致材料的熔化或过热，而过低的温度则无法达到理想的组织状态。
因此，在加热和保温过程中需要准确控制温度，避免产生温度过高或过低的区域。
冷却速度控制冷却速度对材料的性能具有重要影响。
快速冷却可以增加材料的硬度和强度，但也容易产生内部应力和变形。
因此，在选择冷却方法时需要考虑材料的尺寸和需求的性能，以确定合适的冷却速度。
表面处理一级减速器输出轴的表面处理也是热处理中的重要环节。
各类齿轮热处理要求及材质要求
各类齿轮热处理要求及材质要求一、工作条件以及材料与热处理要求1.条件:低速、轻载又不受冲击要求:HT200HT250HT300去应力退火2.条件:低速(＜1m/s)、轻载,如车床溜板齿轮等要求:45调质,HB200-2503.条件:低速、中载,如标准系列减速器齿轮要求:4540Cr40MnB(5042MnVB)调质,HB220-250Y4.条件:低速、重载、无冲击,如机床主轴箱齿轮要求:40Cr(42MnVB)淬火中温回火HRC40-455.条件:中速、中载,无猛烈冲击,如机床主轴箱齿轮要求:40Cr、40MnB、42MnVB调质或正火,感应加热表面淬火,低温回火,时效,HRC50-556.条件:中速、中载或低速、重载,如车床变速箱中的次要齿轮要求:45高频淬火,350-370℃回火,HRC40-45(无高频设备时,可采用快速加热齿面淬火)7.条件:中速、重载要求:40Cr、40MnB(40MnVB、42CrMo、40CrMnMo、40CrMnMoVBA)淬火,中温回火,HRC45-50.8.条件:高速、轻载或高速、中载,有冲击的小齿轮要求:15、20、20Cr、20MnVB渗碳,淬火,低温回火,HRC56-62.38CrAl38CrMoAl渗氮,渗氮深度0.5mm,HV9009.条件:高速、中载,无猛烈冲击,如机床主轴轮.要求:40Cr、40MnB、(40MnVB)高频淬火,HRC50-55.10.条件:高速、中载、有冲击、外形复杂和重要齿轮,如汽车变速箱齿轮(20CrMnTi淬透性较高,过热敏感性小,渗碳速度快,过渡层均匀,渗碳后直接淬火变形较小,正火后切削加工性良好,低温冲击韧性也较好)要求:20Cr、20Mn2B、20MnVB渗碳,淬火,低温回火或渗碳后高频淬火,HRC56-62.18CrMnTi、20CrMnTi(锻造→正火→加工齿轮→局部镀同→渗碳、预冷淬火、低温回火→磨齿→喷丸)渗碳层深度1.2-1.6mm,齿轮硬度HRC58-60,心部硬度HRC25-35.表面:回火马氏体+残余奥氏体+碳化物.中心:索氏体+细珠光体11.条件:高速、重载、有冲击、模数要求:20Cr、20Mn2B渗碳、淬火、低温回火,HRG56-62.12.条件:高速、重载、或中载、模数＞6,要求高强度、高耐磨性,如立车重要螺旋锥齿轮要求:18CrMnTi、20SiMnVB渗碳、淬火、低温回火,HRC56-6213.条件:高速、重载、有冲击、外形复杂的重要齿轮,如高速柴油机、重型载重汽车,航空发动机等设备上的齿轮.要求:12Cr2Ni4A、20Cr2Ni4A、18Cr2Ni4WA、20CrMnMoVBA(锻造→退火→粗加工→去应力→半精加工→渗碳→退火软化→淬火→冷处理→低温回火→精磨)渗碳层深度1.2-1.5mm,HRC59-62.14.条件:载荷不高的大齿轮,如大型龙门刨齿轮要求:50Mn2、50、65Mn淬火,空冷,15.条件:低速、载荷不大,精密传动齿轮.要求:35CrMO淬火,低温回火,HRC45-5016.条件:精密传动、有一定耐磨性大齿轮.要求:35CrMo调质,HB255-302.17.条件:要求抗磨蚀性的计量泵齿轮.要求:9Cr16Mo3VRE沉淀硬化18.条件:要求高耐磨性的鼓风机齿轮.要求:45调质,尿素盐浴软氮化.19.条件:要求耐、保持间隙精度的25L油泵齿轮。
减速器主动轴的冷加工工艺
减速器主动轴的冷加工工艺
减速器主动轴的冷加工工艺主要包括以下几个步骤：
1. 材料准备：选择适合的材料进行加工，通常使用的材料有20CrMnTi、40Cr 等。
2. 车削：首先进行车削工序，将原材料进行粗加工，将主轴的外形和直径加工到一定尺寸。
3. 淬火：将车削后的主轴进行淬火处理，通过加热至临界温度，然后迅速冷却，使得主轴的结构变得更加致密和坚固。
4. 细车：对淬火后的主轴进行进一步加工，如外径精加工、槽加工等，以达到更高的精度要求。
5. 磨削：使用磨床对主轴进行磨削，进一步提高主轴的精度和表面质量。
6. 淬火回火：再次对主轴进行淬火回火处理，以消除因加工产生的内应力和提高主轴的硬度和韧性。
7. 粗磨：使用砂轮进行粗磨，进一步加工主轴的精度。
8. 细磨：使用砂带磨削机进行细磨，对主轴进行细致的加工，提高主轴的表面质量和精度。
9. 清洗：对加工完毕的主轴进行清洗，去除表面的油污和杂质。
10. 检验：对主轴进行检验，检查其尺寸、硬度和表面质量等指标是否符合要求。
11. 抛光：最后对主轴进行抛光处理，提高其表面的光洁度。
以上为减速器主动轴的典型冷加工工艺流程，具体的加工工艺可能会根据产品的要求和生产工艺的特点而有所不同。

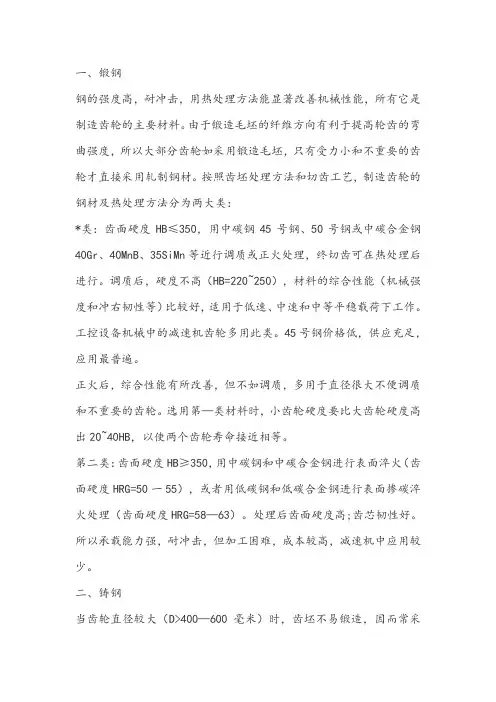

减速机齿轮常用材料
一、锻钢钢的强度高，耐冲击，用热处理方法能显著改善机械性能，所有它是制造齿轮的主要材料。
由于锻造毛坯的纤维方向有利于提高轮齿的弯曲强度，所以大部分齿轮如采用锻造毛坯，只有受力小和不重要的齿轮才直接采用轧制钢材。
按照齿坯处理方法和切齿工艺，制造齿轮的钢材及热处理方法分为两大类：*类：齿面硬度HB≤350，用中碳钢45号钢、50号钢或中碳合金钢40Gr、40MnB、35SiMn等近行调质或正火处理，终切齿可在热处理后进行。
调质后，硬度不高（HB=220~250），材料的综合性能（机械强度和冲右韧性等）比较好，适用于低速、中速和中等平稳载荷下工作。
工控设备机械中的减速机齿轮多用此类。
45号钢价格低，供应充足，应用最普遍。
正火后，综合性能有所改善，但不如调质，多用于直径很大不便调质和不重要的齿轮。
选用第—类材料时，小齿轮硬度要比大齿轮硬度高出20~40HB，以使两个齿轮寿命接近相等。
第二类：齿面硬度HB≥350，用中碳钢和中碳合金钢进行表面淬火（齿面硬度HRG=50一55），或者用低碳钢和低碳合金钢进行表面掺碳淬火处理（齿面硬度HRG=58—63）。
处理后齿面硬度高;齿芯韧性好。
所以承载能力强，耐冲击，但加工困难，成本较高，减速机中应用较少。
二、铸钢当齿轮直径较大（D>400—600毫米）时，齿坯不易锻造，因而常采用铸钢齿坯并进行正火处理。
常用的牌号有ZG45及ZH50等。
三、铸铁铸铁价格低廉，能铸造出复杂的结构形状，但灰铸铁的抗弯强度及耐冲击能力较差，故只用于低速轻载的开式齿轮传动中，常用的牌号有HT15-33、HT20—40、HTr30—54等，球墨铸铁的机械性能比灰铸铁高，可部分代替碳素钢，常用的牌号有QT60-2等。
四、非金属材料高速轻载的齿轮传功，常用非金属齿轮与另一金属齿轮配合工作，以减少齿轮传动的噪音。
常用的非金属材料有酚醛层压板（夹布胶木）、尼龙等。
这种齿轮的承载能力低、寿命短，其许用载荷只有钢齿轮的25—30%。
减速常见机械(含汽车)零件的热处理工艺路线。
减速常见机械(含汽车)零件的热处理工艺路线。
减速器作为一种常见的机械部件，在许多设备和汽车中都起着至关重要的作用。
为了保证减速器的性能和耐用性，热处理工艺是不可或缺的步骤。
下面将为您介绍减速器中常见的零件的热处理工艺路线。
1. 齿轮：齿轮是减速器中最常见的零件之一，其热处理工艺包括淬火和回火。
首先，将齿轮加热至适当的温度，然后迅速浸入淬火介质中，以快速冷却。
这样可以使齿轮的表面硬度增加，提高齿轮的耐磨性和承载能力。
接下来，对淬火后的齿轮进行回火处理，以减少内部应力，并增加齿轮的韧性和抗断裂能力。
2. 轴承：同样，轴承也需要经过淬火和回火处理。
通过淬火，可以增加轴承的硬度和耐磨性，提高其承载能力。
然后，对淬火后的轴承进行回火处理，以减轻内部应力，并增加其韧性和抗断裂能力。
这样可以确保轴承在长时间高速运转中的稳定性和可靠性。
3. 锥齿轮：对于减速器中的锥齿轮，其热处理工艺与齿轮类似，也包括淬火和回火。
淬火可以提高锥齿轮的硬度，增强其承载能力和耐磨性。
随后进行回火处理，以消除淬火过程中产生的应力，提高锥齿轮的韧性和抗断裂性能。
4. 壳体：减速器的壳体一般采用铸铁材料，常见的热处理工艺是退火。
通过加热壳体至一定温度，然后缓慢冷却，可以改善铸铁材料的晶粒结构，减少内部应力，提高其韧性和可加工性。
在进行减速器零件的热处理工艺时，需要注意以下几点：1. 控制加热温度和时间：不同的材料和零件需要在不同温度下进行加热，且时间也需根据实际情况进行控制。
2. 选择合适的淬火介质：淬火介质的选择应根据材料的类型和要求确定，以保证零件的硬度和性能。
3. 合理的回火工艺：回火工艺应根据材料的硬度和应力状况确定，以获得最佳的韧性和抗断裂性能。
综上所述，对于减速器中的常见零件，如齿轮、轴承、锥齿轮和壳体，热处理工艺是不可或缺的步骤。
通过适当的热处理，可以提高零件的硬度、耐磨性和承载能力，同时保持其韧性和稳定性。
选用合适的热处理工艺路线，将有助于确保减速器的性能和可靠性，延长其使用寿命。
微型行星齿轮减速机热处理工艺
微型行星齿轮减速机热处理工艺
微型行星齿轮减速机是一种高精度、高扭矩的减速器，广泛应用于机器人、航空航天、精密机械等领域。
其热处理工艺是保证产品性能和寿命的关键步骤。
首先，进行淬火处理。
将微型行星齿轮放入加热炉中，升温至840-860℃，保温一定时间，使齿轮表面形成均匀的奥氏体组织。
然后，迅速将齿轮浸入油或水中冷却，使其快速冷却并转变为马氏体组织，提高硬度和耐磨性。
接下来，进行回火处理。
将淬火后的齿轮放入加热炉中，升温至500-600℃，保温一定时间，使马氏体组织中的过饱和碳析出形成细小的碳化物颗粒，提高韧性和抗冲击性。
最后，进行表面处理。
通过镀层、喷涂等方式在齿轮表面形成一层保护膜，防止腐蚀和磨损。
同时，也可以根据需要对齿轮进行磨齿、抛光等精加工处理，进一步提高精度和表面质量。
总之，微型行星齿轮减速机的热处理工艺是一个复杂而精细的过程，需要严格控制各个环节的温度、时间和气氛等因素，以确保产品的质量和性能达到设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各不加工外表面
齿 轮
齿 轮 的 润 滑
润滑对于齿轮传动十分重要。润滑
不仅可以减少摩擦、减轻磨损，还
可以起到冷却、防锈、降低噪声、
改善齿轮的工作状况、延缓轮齿失
效和延长齿轮使用寿命等作用
齿 轮 的 选 材
齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的 机械传动，摩擦传动来改变主动轴和从动轴的输出半径， 以保证传动比的无变化。具有结构紧凑、效率高、寿命长 等特点。
一 级 减 速 器
一 级 减 速 器 构 造
箱 体
箱体是减速器的重要组成部件。它是传动零 件的基座，具有足够的强度和刚度。 工作条件： 室内工作（环境最高温度35度），
两班制，连续单项运转、载荷平稳。
箱 体
箱 体 的 作 用 与 选 材
减速器箱体的作用： 减速器箱体是减速器的外壳部分，在它里面存放 齿轮轴等核心零件，对齿轮和轴的正常运行有着 支撑作用。 结构设计： 1.箱体要有足够的刚度 2.箱体应有可靠的密封及便于传动件润滑和散热 3.箱体应有良好的结构工艺性 4.箱体形状应力求匀称、美观
箱盖与底座合在一起，按箱盖对合面上已钻的孔，钻底座对合面上的联接孔，并锪平 6 7 8 9 钳工 对箱盖、底座各螺孔攻螺纹；铲刮箱盖及底座对合面；箱盖与底座合箱； 铣削 粗、精铣轴承孔端面 镗削 钳工 粗、精镗轴承孔；切轴承孔内环槽 去毛刺、清洗、打标记 按箱盖上划线配钻、铰二销孔，打入定位销
10
油漆
小齿轮材料为20CrMnTi（调质） 表面淬火硬度为56-62HR其强度高韧性高 大齿轮材料为40Cr（调质） 表面淬火硬度为48-55HR
齿 轮 的 失 效 形 式
常见的失效形式有折断，点蚀，胶合，磨损和塑形流动。 折断：增大齿根圆角半径，减少应力集中对疲劳强度的影 响；在齿根才用喷丸处理。 点蚀：通过热处理提高齿面硬度，降低粗糙度，采用黏度 较高的润滑油 胶合：一般发生在高速重载的情况下，方法如上类似，提 高齿面硬度，低速、重载时采用黏度大的润滑油，高速重载 时选用掺有抗胶合添加剂的润滑油。 磨损：一般发生在开式齿轮传动中，在闭式传动中一般的 预防措施包括，提高齿面硬度、降低粗糙度、保持润滑油的 清洁并定期更换。 塑形流动:提高齿面硬度、选用黏度较大的润滑油。 该减速器为闭式软齿面传动，所以主要失效形式是齿面点 蚀，
轴
轴 的 作 用 与 选 材
轴是组成机器中最基本且重要的零件之一，其主要功能 是： 传递运动和转矩 支承回转零件（如齿轮、带轮）。轴一般都是有足够得 到强度，合理的结构和良好的工艺性。 轴的材料要求有足够的强度，对应力集中敏感性底；还 要能满足刚度、耐磨性、耐腐蚀性的要求；并具备良好 的加工性能。 材料为20CrMnTi
箱体采用HT150制造，HT150具有 良好的铸造性能和减震性能。
1
2
铸造
油漆
铸造毛坯
喷涂底漆 底座：粗、精刨对合面；粗精刨底面D
热处理 人工时效 刨削 箱盖：粗、精刨对合面；粗、精刨顶部C面 钻削 箱盖：按划线钻各联接孔，并锪平；钻各螺孔的底孔、吊装孔
箱 体 加 工 工 艺ຫໍສະໝຸດ 3 4 5底座：按划线钻底面上各联接孔、油塞底孔、油标孔，各孔端锪平；将
轴 的 加 工 工 艺
锻造→正火→粗、半精加工→
制齿→调质→中频感应加热淬
火、低温回火→精机加工磨齿
小齿轮20CrMnTi加工工艺
大齿轮40Cr加工工艺
齿 轮 加 工 工 艺
工序1：锻造制坯 工序2：正火 工序3：车削加工 工序4：滚、插齿 工序5：剃齿 工序6：渗碳淬火 工序7：磨削加工 工序8：插键槽
工序1：锻造毛坯 工序2：热处理（正火处理） 工序3：粗加工 工序4：调质 工序5：精加工 工序6：滚齿 工序7：钳工去毛刺 工序8：齿面淬火 工序9：磨齿 工序10：插键槽
