天然饰面石材试验方法镜面光泽度试验方法
建筑饰面材料镜向光泽度测定方法

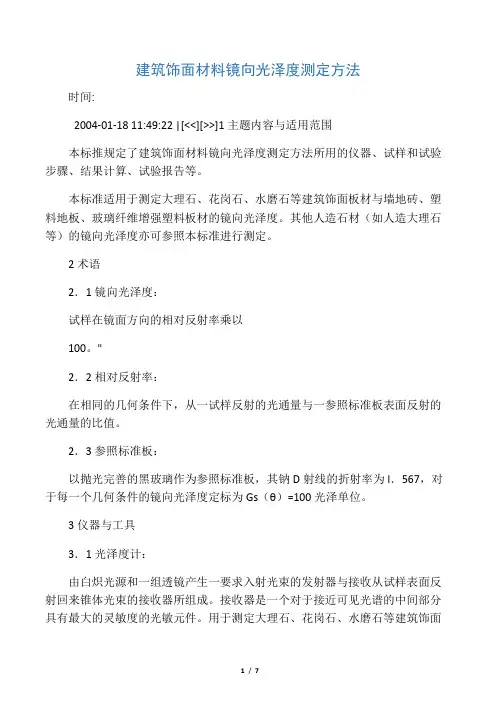

建筑饰面材料镜向光泽度测定方法时间:2004-01-18 11:49:22 |[<<][>>]1主题内容与适用范围本标推规定了建筑饰面材料镜向光泽度测定方法所用的仪器、试样和试验步骤、结果计算、试验报告等。
本标准适用于测定大理石、花岗石、水磨石等建筑饰面板材与墙地砖、塑料地板、玻璃纤维增强塑料板材的镜向光泽度。
其他人造石材（如人造大理石等）的镜向光泽度亦可参照本标准进行测定。
2术语2．1镜向光泽度：试样在镜面方向的相对反射率乘以100。
"2．2相对反射率：在相同的几何条件下，从一试样反射的光通量与一参照标准板表面反射的光通量的比值。
2．3参照标准板：以抛光完善的黑玻璃作为参照标准板，其钠D射线的折射率为l．567，对于每一个几何条件的镜向光泽度定标为Gs（θ）=100光泽单位。
3仪器与工具3．1光泽度计：由白炽光源和一组透镜产生一要求入射光束的发射器与接收从试样表面反射回来锥体光束的接收器所组成。
接收器是一个对于接近可见光谱的中间部分具有最大的灵敏度的光敏元件。
用于测定大理石、花岗石、水磨石等建筑饰面板材，采用60°，20°入射角时，入射光束孔径为30mm；采用85入射角时，人射光束孔径为18mm。
用于测定墙地砖、塑料地板、玻璃纤维增强塑料板材等，采用20°，60°，85°入射角时，入射光束孔径均为18mm。
发射器与接收器的张角必须符合表1。
"表1发射器与接收器的几何条件(°)入射角光阑测量平面内垂直测量平面内20±0."5光源角0."75±0."25≤3."0接收场角1."80±0."053."6±0."1060±0."2光源角0."75±0."25≤3."0接收场角4."4±0."1011."7±2."085±0."1光源角0."75±0."25≤3."0接收场角4."0±0."306."0±0."303．2工作标准板：仪器至少备有经法定机构标定的高光泽工作标准板和中（或低）光泽工作标准扳各1块。
浅谈石材的光泽度及测量方法
浅谈石材的光泽度及测量方法一、建议多角度衡量的确，在这个快速消费的时代，纯粹的数字对比简单粗暴，更能吸引人的眼球。
石材保养中，大家普遍关注光泽度，也无可厚非。
但是，我们还是建议在评判石材保养效果时，在光泽度之外，最好还是要参考一些其他的衡量尺度。
这样效果会更好一些。
为什么这么说呢?我举个例子，很多人买手机的时候，销售员会给你推销：我们这个手机的处理器是八核的，iPhone的才双核。
但是他们不会告诉你另一些数字：比如最新一代苹果手机的处理器，两个核，所含的晶体管数量超过30亿个。
但是绝大多数的手机，八个核，晶体管数量却少于20亿个。
我们可以注重数字，但是最好增加一些衡量的角度。
多角度观察，才能得到最正确的结论。
二、多角度衡量石材的保养效果回到正题。
我们也建议除了看光泽度外，还是应该通过具体体验，来综合评价石材的保养效果。
如何评价呢?我们建议从两个方面来看。
1、视觉观察当石材保养完成，建议首先用视觉观察的来检验整体效果。
观察时，要从三个角度来看。
(1)垂直角度垂直角度可以检验石材的清晰度。
检验方法：打开屋顶的灯，观察在石材上形成的灯光轮廓。
没有灯的地方，打开手机中的手电筒功能;或者把屏幕调亮一些，放到离石材表面20~30cm的地方观察。
轮廓越清晰，说明灯光照上去不散，抛光面晶莹剔透、清晰度高。
反之，有些工程做完了之后，虽然测试光泽度也不低，但是看上去总是一圈一圈的光晕，看不到灯光清晰的轮廓。
证明抛光细腻的程度不够，只是把表面磨平整了，但是这种光泽度并不清晰。
观察灯光轮廓用手机测试清晰度(2)侧光角度观察了垂直的细节之后，我们把观察范围扩大一些。
通过逆光和顺光的角度再来看一下保养效果。
①逆光观察正对着主光源的角度，侧着观察。
这个角度可以检验石材的光亮度，以及表面有无鸡爪纹、崩坑、划痕等瑕疵。
逆光②顺光观察顺着主光源的角度，侧着观察。
这个角度看石材是光线最强的时候，可以检验石材的色泽、花纹等情况。
顺光(3)大范围观察接下来我们再观察总体的效果。
天然大理石板材相关技术参数规范要求

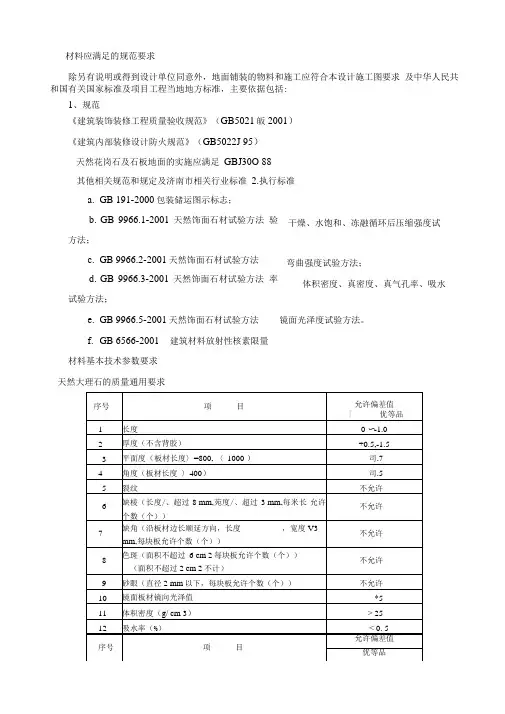

材料应满足的规范要求除另有说明或得到设计单位同意外，地面铺装的物料和施工应符合本设计施工图要求 及中华人民共和国有关国家标准及项目工程当地地方标准，主要依据包括:1、规范《建筑装饰装修工程质量验收规范》（GB5021皈2001） 《建筑内部装修设计防火规范》（GB5022J 95） 天然花岗石及石板地面的实施应满足 GBJ30O 88 其他相关规范和规定及济南市相关行业标准 2.执行标准a. GB 191-2000包装储运图示标志；b. GB 9966.1-2001天然饰面石材试验方法 验方法；c. GB 9966.2-2001天然饰面石材试验方法d. GB 9966.3-2001天然饰面石材试验方法 率试验方法；e. GB 9966.5-2001天然饰面石材试验方法 镜面光泽度试验方法。
f. GB 6566-2001 建筑材料放射性核素限量材料基本技术参数要求 天然大理石的质量通用要求干燥、水饱和、冻融循环后压缩强度试弯曲强度试验方法；体积密度、真密度、真气孔率、吸水注：背倒45度角后正面拼阳角等特殊拼缝、碰角工艺要特别注明，并单独报价。
裂通缝的及看面有明显修补痕迹的不能用，背面有裂缝应进行加强筋处理。
要强调考虑累计公差的因素。
1、角度允许偏差(1)普通型板材的角度允许偏差应符合表二的规定。
(2)拼缝板材正面与侧面的火角不得大丁90度。
(3)异型板材角度允许极限公差由供需双方商定。
2外观质量(1)同一批板材的色调花纹应基本调合。
(2)板材正面的外观缺陷应符合表二的规定。
(3)进场的石材的表面光度、硬度、加强处理、封闭处理必须与投标所送样板完全一致。
3物理性能(1)镜面光泽度按GB9966.5的规定在板材产品上执行，且满足如下要求：A.板材的抛光面应具有镜面光泽，能活晰地反映出景物。
B.镜面板材的板材镜面光泽度值应不低丁70 (85)光泽单位。
或按供需双方协议样板执行，磨边侧面与正面光泽度相同。
(整理)JC97-92 天然大理石建筑板材标准.
天然大理石建筑板材标准(2009-01-20 17:21:49)转载▼标签：分类：大理石技术标准质量标准加工标准物理性能检测规则性能要求大理石家居天然大理石建筑板材标准标准名称天然大理石建筑板材标准类型中华人民共和国建材行业标准标准号 JC97-92标准发布单位国家建筑材料工业局批准并发布标准发布日期 1992-12-21发布标准实施日期 1993-10-01实施附图图1; 图2;标准正文1 主题内容与适用范围本标准规定了天然大理石建筑板材（以下简称板材）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存等。
本标准适用于建筑装饰用的天然大理石板材。
其他用途的天然大理石板材也可以参照采用。
2 引用标准GB191 包装隼运图示标志GB3286.1 石灰石、白云石化学分析方法 EGTAC,DTA容量法测定氧化钙和氧化镁GB3286.3 石灰石、白云石化学分析方法高氯酸脱水重量法测定二氧化硅GB3286.4 石灰石、白云石化学分析方法钼蓝光度法测定二氧化硅GB3286.10 石灰石、白云石化学分析方法灼烧减量的测定GB9966.1 天然饰面石材试验方法干燥、水饱和、冻融循环后压缩强度试验方法GB9966.2 天然饰面石材试验方法弯曲强度试验方法GB9966.3 天然饰面石材试验方法体积密度、真密度、真气孔率、吸水率试验方法GB9966.5 天然饰面石材试验方法镜面光泽度试验方法3 产品分类3.1 分类a.普型板材（Ｎ）：正方形或长方型的板材；b.异型板材（Ｓ）：其他形状的板材。
3.2等级按板材的规格尺寸允许偏差、平面度允许极限公差，角度允许极限公差、外观质量、镜面光泽度分为优等品（Ａ）、一等品（Ｂ）、合格品（Ｃ）三个等级。
3.3 命名与标记3.3.1 板材命名顺序：荒料产地地名、花纹色调特征名称，大理石（Ｍ）。
3.3.2 板材标记顺序：命名、分类、规格尺寸、等级、标准号。
3.3.3 标记示例：用北京房山白色大理石荒料生产的普型规格尺寸为600mm×400mm×20mm的一等品板材示例如下：命名：房山汉白玉大理石标记：房山汉白玉（Ｍ）Ｎ 600×400×20 B JC794 技术要求4.1 规格尺寸允许偏差4.1.1 普型板材规格尺寸允许偏差应符合表１的规定。
石材光泽度知识

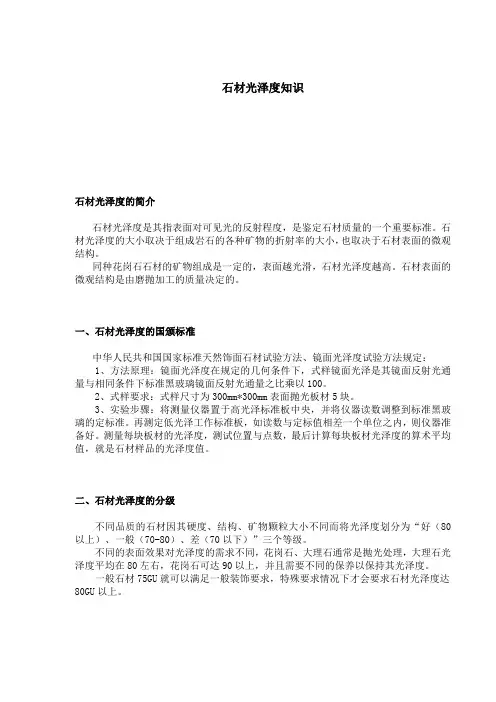

石材光泽度知识石材光泽度的简介石材光泽度是其指表面对可见光的反射程度，是鉴定石材质量的一个重要标准。
石材光泽度的大小取决于组成岩石的各种矿物的折射率的大小，也取决于石材表面的微观结构。
同种花岗石石材的矿物组成是一定的，表面越光滑，石材光泽度越高。
石材表面的微观结构是由磨抛加工的质量决定的。
一、石材光泽度的国颁标准中华人民共和国国家标准天然饰面石材试验方法、镜面光泽度试验方法规定：1、方法原理：镜面光泽度在规定的几何条件下，式样镜面光泽是其镜面反射光通量与相同条件下标准黑玻璃镜面反射光通量之比乘以100。
2、式样要求：式样尺寸为300mm*300mm表面抛光板材5块。
3、实验步骤：将测量仪器置于高光泽标准板中央，并将仪器读数调整到标准黑玻璃的定标准。
再测定低光泽工作标准板，如读数与定标值相差一个单位之内，则仪器准备好。
测量每块板材的光泽度，测试位置与点数，最后计算每块板材光泽度的算术平均值，就是石材样品的光泽度值。
二、石材光泽度的分级不同品质的石材因其硬度、结构、矿物颗粒大小不同而将光泽度划分为“好（80以上）、一般（70-80）、差（70以下）”三个等级。
不同的表面效果对光泽度的需求不同，花岗石、大理石通常是抛光处理，大理石光泽度平均在80左右，花岗石可达90以上，并且需要不同的保养以保持其光泽度。
一般石材75GU就可以满足一般装饰要求，特殊要求情况下才会要求石材光泽度达80GU以上。
三、石材光泽度的测量测量石材光泽度要用专业的仪器---石材单角度光泽度计LS192来测量，60度光源投射，放在石材表面上通过一道60度的光投射出去，然后收到60度角的光折射回来，电子计算转换成数据显示在仪器的液晶显示屏上，得到准确的光泽度值。
石材光泽度仪标准和测量方法
石材光泽度仪标准和测量方法石材光泽度是石材表面光洁度的一种重要指标，直接影响着石材的美观度和质感。
因此，对石材光泽度的准确测量和评定，对于石材行业具有重要意义。
本文将介绍石材光泽度仪的标准和测量方法，希望能够对相关行业人士有所帮助。
一、石材光泽度仪标准。
1. GB/T 9761-2008《石材光泽度测定方法》。
该标准规定了石材光泽度的测定方法，包括仪器、试样、环境条件、测定步骤等内容。
在测定时，应注意保持试样表面的清洁和干燥，避免影响测量结果的准确性。
2. GB/T 13877-2008《石材光泽度测定方法》。
该标准也规定了石材光泽度的测定方法，与GB/T 9761-2008标准相比，对仪器的要求有所不同。
在实际应用中，应根据具体情况选择适合的标准进行测量。
二、石材光泽度仪测量方法。
1. 准备工作。
首先，应确保石材表面干净，没有灰尘和污垢。
然后，将石材光泽度仪放置在平稳的台面上，接通电源并进行预热。
2. 测量步骤。
将石材光泽度仪的测量头部分放置在石材表面，按下测量按钮进行测量。
在测量过程中，应注意保持测量头与石材表面的垂直接触，并尽量避免手部接触测量头，以免影响测量结果的准确性。
3. 测量结果的处理。
测量完成后，石材光泽度仪会显示出相应的光泽度数值。
根据实际需要，可以将结果记录下来，或者进行多次测量取平均值，以提高测量结果的准确性。
三、注意事项。
1. 在测量过程中，应注意避免阳光直射和强光照射，以免影响测量结果的准确性。
2. 确保石材表面的平整度和光洁度，对于有裂纹或者磨损严重的石材，测量结果可能会产生偏差。
3. 在使用石材光泽度仪时，应严格按照操作说明进行操作，避免因操作不当而导致的测量结果不准确。
通过本文的介绍，相信大家对石材光泽度仪的标准和测量方法有了更深入的了解。
在实际应用中，应根据具体情况选择合适的标准和方法进行测量，以确保测量结果的准确性和可靠性。
希望本文能够对相关行业人士有所帮助，谢谢阅读。
幕墙企业天然花岗石建筑板材标准
X X X X企业集团标准天然花岗石建筑板材Q/XXX18-2002 1 范围本标准规定了石材幕墙用天然花岗石板材通用的技术条件。
本标准适用于石材幕墙用天然花岗石板材的采购、加工、验收等技术要求。
2 规范性引用标准下列标准所包含的条文通过在本标准中引用，而构成为本标准的条文。
本标准发布时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T1.1-2000 标准化工作导则第1单元：标准的起草与表述规则第1部分JGJ133-2001 金属与石材幕墙工程技术规范GB/T18601-2001 天然花岗石建筑板材JC205-92 天然花岗石建筑板材GB/T9966.1～9966.8-2001 天然饰面石材试验方法JC518-93 天然石材产品放射防护分类控制标准GB/T13890-1992 天然饰面石材术语GB/T13891-1992 建筑饰面材料镜面光泽度测定方法GB6566-2001 建筑材料放射性核素限量GB191-2000 包装储运图示标志3总则3.1 采购的天然花岗石板材原则上应首先满足本标准4章的技术要求，其次满足现行国家标准JGJ133、GB/T18601和JC205的有关规定，同时满足采购供货合同、石材设计图纸的要求，并应有出厂合格证。
3.2 在特殊情况下（即：仅以合同、石材设计图纸的技术要求为准时），应在采购供货合同中明确注明。
XXXX企业集团2002-07-30批准 2002-08-10实施4 技术要求4.1 物理性能4.1.1镜面光泽度:镜面板材的正面应具有镜面光泽，能清晰地反映出景物。
镜面板材的镜面光泽度值应不低于80光泽单位。
细面板材和粗面板材的色泽同样板相符。
4.1.2体积密度不小于2.56g/cm3。
4.1.3幕墙石材吸水率应小于0.6% 。
4.1.4干燥压缩强度不小于100.0Mpa。
4.1.5花岗石板材的弯曲强度应经法定检测机构检测确定，其弯曲强度不应小于8.0Mpa。
大理石光泽度标准
大理石光泽度标准摘要：一、大理石光泽度概述二、大理石光泽度国家标准三、提高大理石光泽度的方法四、大理石光泽度的维护与清洁五、总结正文：大理石作为一种高档装饰材料，其光泽度是评价其品质的重要指标。
本文将详细介绍大理石光泽度的国家标准、提高光泽度的方法以及光泽度的维护与清洁。
一、大理石光泽度概述大理石光泽度是指大理石表面反射光线的强度，通常用光泽度计进行测量。
光泽度越高，大理石表面越光滑、亮丽。
然而，大理石光泽度的保持需要一定的护理和维护。
二、大理石光泽度国家标准根据我国相关标准，天然饰面石材的光泽度试验采用镜面光泽度方法。
在规定的几何条件下，试样镜面光泽是其镜面反射光通量与相同条件下标准黑玻璃镜面反射光通量之比乘以100。
光泽度越高，说明大理石品质越好。
三、提高大理石光泽度的方法1.打磨：使用不同目数的砂纸对大理石进行打磨，从50目到3000目，逐渐提高光泽度。
2.水磨：在打磨过程中，采用水磨方法，使大理石表面更加光滑。
3.打蜡：最后进行打蜡处理，以提高大理石的光泽度。
四、大理石光泽度的维护与清洁1.定期使用温和的洗涤剂擦拭大理石表面，去除污渍。
2.可用柠檬汁或醋清洁顽固污渍，但需注意停留时间，避免损伤大理石。
3.避免使用强酸性强碱性清洁剂，防止损坏大理石表面光泽。
4.定期采用专业大理石清洁剂和护理剂，保持光泽度。
五、总结大理石光泽度是其品质的重要评价指标。
通过了解光泽度国家标准、掌握提高光泽度的方法以及注意光泽度的维护与清洁，我们可以使大理石表面保持持久的光亮效果，充分发挥其装饰价值。
在日常生活中，选购大理石产品时，应注意其光泽度，选择高品质的产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
然饰面石材的光泽度试验。 2方法原理镜面光泽度——在 规定的几何条件下，试样镜面光泽是其镜面反射光通量 与相同条件下标准黑玻璃镜面反射光通量之比
ห้องสมุดไป่ตู้
乘以100。 3试验仪器 3．1光电光泽计 3．1．1光学系统 应满足C光源及视觉函数V（λ）的要求。 3．1．2光泽计 光束孔径为φ30，在6
5块。 5试验步骤 5．1仪器校正：先打开光源预热，将仪 器开口置于高光泽标准板中央，并将仪器的读数调整到 标准黑玻璃的定标值。再测定低光泽工作
标准板，如读数与定标值相差一个单位之内，则仪器已 准备好。 5．2用镜头纸或无毛的布擦干净试样表面，按 光泽计操作说明测每块板材的光泽度，测试位
置与点数 6试验结果计算每块板材光泽度的算术平均值。 附加说明：本标准由国家建筑材料工业局人工晶体研究 所负责起草。本标准主要起草人孟秉芬、杨美
菊。
谢谢您的观看，再见。
速度游戏网 /
0度几何条件下，光学条件见下表。孔径测量平面内（度） 垂直于测量平（度）光源 0.75±0.25 300接收器 4.40±0.10 11.70
±20 3．2光泽度标准板 3．2．1高光泽标准板：表面应 平整经抛光的其折射率为1．567黑玻璃，规定 60度几何 条件镜面光泽度为100，经
授权的计量单位定标。 3．2．2低光泽工作标准板：陶瓷 板，光泽值经授权的计量单位定标。 4试样试样尺寸为 300mm×300mm表面抛光的板材
