《数字电路分析与实践》复习题答案
(完整版)数字电路基础考试题(附参考答案)
数字电子技术-考试复习题一、单项选择题1．(195)H 表示（ D ）。
(a) 二进制数 (b) 十进制数 (c)八进制数 (d) 十六进制数2．在TTL 门电路中，能实现“线与”的门电路是（ B ） (a) 与非门 (b) 集电极开路门 (c) 或非门 (d) 或非门3．用不同数制的数字来表示2007，位数最少的是 。
(a) 十六进制数 (b) 十进制数 (c) 八进制数 (d) 二进制数 4．十进制数36转换为十六进制数，结果为 。
（a ）26 （b ）24 （c ）22 （d ）20 5．8421BCD 码10000111表示的十进制数是 。
（a ） 131 （b ） 103 （c ） 87 （d ） 13 6．A/D 转换输出的二进制代码位数越多，其转换精度（ ） (a) 越高 (b) 越低 (c) 不变 (d) 无法确定 7．下列逻辑表示式正确的是（ ） (a) 1=++B A B A (b)B A B A A +=+(c)B A B A B A AB +=+ (d) B A AB +=8. 下列电路中，属于时序逻辑电路的是( ). (a) 数据选择器 (b) 编码器 (c) 计数器 (d) 译码器 9. 由8位寄存器组成的扭环移位寄存器可以构成 进制计数器。
(a) 4 (b) 8 (c) 16 (d) 无法确定10. 555集成定时器构成的单稳态触发器，其暂态时间t W ≈________。
(a) 0.7RC (b) RC (c) 1.1RC (d) 1.4RC11．十进制数24转换为二进制数，结果为 。
（a ）10100 （b ）10010 （c ）01100 （d ）1100012． (a) 13． (c) 14． (c) 15． (d) 12．=O )275(( )D ， 。
（a ）275 (b) 629 (c) 2750 (d) 220013．三态门的第三态是 。
（a ）低电平 （b ）高电平（c ） 高阻 （d ） 任意电平 14．具有8个触发器的二进制异步计数器最多可能有 种状态。

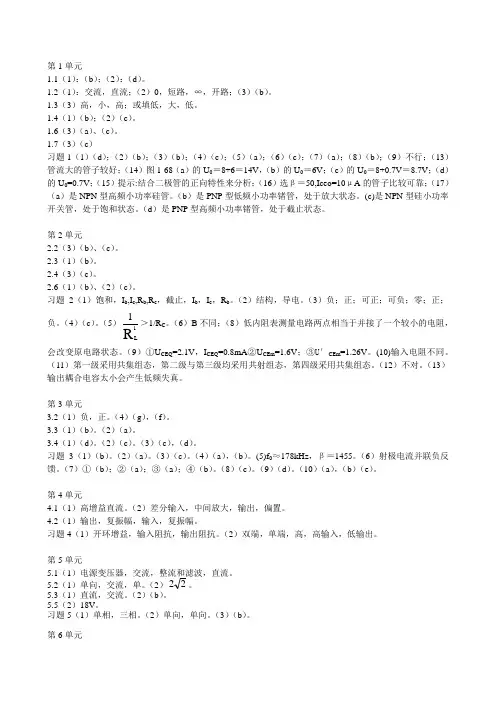

电子电路分析与实践 习题答案
第1单元1.1（1）：（b ）；（2）：（d ）。
1.2（1）：交流，直流；（2）0，短路，∞，开路；（3）（b ）。
1.3（3）高，小，高；或填低，大，低。
1.4（1）（b ）；（2）（c ）。
1.6（3）（a ）、（c ）。
1.7（3）（c ）习题1（1）（d ）；（2）（b ）；（3）（b ）；（4）（c ）；（5）（a ）；（6）（c ）；（7）（a ）；（8）（b ）；（9）不行；（13）管流大的管子较好；（14）图1-68（a ）的U 0＝8+6＝14V ，（b ）的U 0＝6V ；（c ）的U 0＝8+0.7V ＝8.7V ；（d ）的U 0=0.7V ；（15）提示:结合二极管的正向特性来分析；（16）选β＝50,Iceo=10μA 的管子比较可靠；（17）（a ）是NPN 型高频小功率硅管。
（b ）是PNP 型低频小功率锗管，处于放大状态。
(c)是NPN 型硅小功率开关管，处于饱和状态。
（d ）是PNP 型高频小功率锗管，处于截止状态。
第2单元2.2（3）（b ）、（c ）。
2.3（1）（b ）。
2.4（3）（c ）。
2.6（1）（b ）、（2）（c ）。
习题2（1）饱和，I b ,I c ,R b ,R c ，截止，I b ，I c ，R b 。
（2）结构，导电。
（3）负；正；可正；可负；零；正；负。
（4）（c ）。
（5）R 1L 1＞1/R C 。
（6）B 不同；（8）低内阻表测量电路两点相当于并接了一个较小的电阻，会改变原电路状态。
（9）①U CEQ =2.1V ，I CEQ =0.8mA ②U CE m =1.6V ；③U ′CE m =1.26V 。
(10)输入电阻不同。
（11）第一级采用共集组态，第二级与第三级均采用共射组态，第四级采用共集组态。
（12）不对。
（13）输出耦合电容太小会产生低频失真。
第3单元3.2（1）负，正。
（4）（g ），（f ）。
3.3（1）（b ）。
(完整版)数字电路期末复习试题和答案解析
数字电路期末复习题及答案一、填空题1数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用1 _ 和_0 ___ 来表示。
2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。
3、逻辑代数又称为布尔代数。
最基本的逻辑关系有与、或、非三种。
常用的几种导出的逻辑运算为与非或非与或非同或异或。
4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。
5、逻辑函数F=A BCD +A+B+C+ __________ 。
6、逻辑函数F=A B A B A B AB = ________ 0 _______ 。
7、OC门称为集电极开路门，多个OC门输出端并联到一起可实现丄与功能。
8、TTL与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。
9、触发器有2 个稳态，存储8位二进制信息要__8 ________________________个触发器。
1 0、一个基本RS触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S = 0且R= 0的信号。
11、一个基本RS触发器在正常工作时，不允许输入R=S= 1的信号，因此它的约束条件是RS=0 。
1 2、在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。
13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。
14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。
15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。
16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。
17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。
、选择题1 一位十六进制数可以用 C 位一进制数来表示。
A 1B . 2 C.4D162、十进制数25用8421BCD码表示为 B 。
A 10 101B . 0010 0101 C.100101 D .101013、以下表达式中符合逻辑运算法则的是D。
数字电路习题及答案
·数字电路与系统-习题答案1第1 章数字逻辑基础1.1 什么是数字电路？与模拟电路相比，数字电路具有哪些特点？答：处理数字信号并能完成数字运算的电路系统称为数字电路。
特点：采用二进制，结构简单易于集成；可用于数值计算和逻辑运算；抗干扰，精度高；便于长期存储和远程传输，保密性好，通用性强。
1.3 把下列二进制数转换成十进制数。
（1）(11000101)2 = (197)10（2）(0.01001)2 = (0.28125)10（3）(1010.001)2 = (10.125)101.4 把下列十进制数转换成二进制数。
（1）(12.0625)10 = (1100.0001)2（2）(127.25)10 = (1111111.01)2（3）(101)10 = (1100101)21.5 把二进制数(110101111.110)2分别转换成十进制数、八进制数和十六进制数。
答：(110101111.110)2 =(431.75)10 =(657.6)8 =(1AF.C)161.6 把八进制数(623.77)8分别转换成十进制数、十六进制数和二进制数。
答：(623.77)8 =(403.98)10 =(193.FC)16 =(110010011.111111)21.7 把十六进制数(2AC5.D)16分别转换成十进制数、八进制数和二进制数。
答：(2AC5.D)16 =(10949.81)10 =(25305.64)8 =(10101011000101.1101)21.8 把十进制数(432.13)10转换成五进制数。
答：(432.13)10 =(3212.0316)51.9 用8421BCD 码表示下列十进制数。
（1）(42.78)10 =(0100 0010.0111 1000)8421BCD（2）(103.65)10 =(0001 0000 0011.0110 0101)8421BCD（3）(9.04)10 =(1001.0000 0100)8421BCD数字电路与系统-习题答案21.10 把下列8421BCD 码表示成十进制数。
数字电路分析与实践智慧树知到课后章节答案2023年下四川职业技术学院
数字电路分析与实践智慧树知到课后章节答案2023年下四川职业技术学院四川职业技术学院绪论单元测试1.采样定理的规定，是为了能不失真地恢复原模拟信号，而又不使电路过于复杂。
（）A:错 B:对答案:对2.63．双积分型A/D转换器的转换精度高、抗干扰能力强，因此常用于数字式仪表中。
（）A:对 B:错答案:对3.一个N位逐次逼近型A/D转换器完成一次转换要进行N次比较，需要N+2个时钟脉冲。
（）A:对 B:错答案:错4.稳压二极管和普通二极管一样具有单向导电性。
（）A:对 B:错答案:对5.若测得三极管的穿透电流I CEO很大，说明三极管的性能良好。
（）A:对 B:错答案:对任务一测试1.A/D转换过程中，必然会出现量化误差。
（）A:对 B:错答案:对2.A/D转换器的二进制数的位数越多，量化单位△越小。
（）A:对 B:错答案:对3.D/A转换器的位数越多，转换精度越高。
（）A:错 B:对答案:对4.D/A转换器的位数越多，能够分辨的最小输出电压变化量就越小。
（）A:错 B:对答案:对5.D/A转换器的最大输出电压的绝对值可达到基准电压VREF。
（）答案:对任务二测试1.液晶显示器的特点是液晶本身不会发光，它需要借助自然光或外来光才能显示。
（）A:错 B:对答案:对2.万用表不用时，最好将转换开关旋到直流电压最高档。
（）A:错 B:对答案:错3.电阻器的温度系数越小，则它的稳定性越好。
（）A:错 B:对答案:对4.在电路的布局设计时，应将集成电路布置在在热源附近。
（）A:错 B:对答案:错5.元器件引线成型后，元器件表面封装不应有损坏现象。
（）答案:对任务三测试1.权电阻网络D/A转换器的电路简单且便于集成工艺制造，因此被广泛使用。
（）A:错 B:对答案:错2.利用反馈归零法获得N进制计数器时，若为异步置零方式，则状态SN只是短暂的过渡状态，不能稳定而是立刻变为0状态。
（）A:对 B:错答案:对3.同步二进制计数器的电路比异步二进制计数器复杂，所以实际应用中较少使用同步二进制计数器。
数字设计原理与实践课后答案
解：由图中可以看到，输出 3.5V 对应的输入为 2.4V,输出 1.5V 对应 的输入为 2.5V； 所以，高态噪声容限为：3.5-2.5=1 V ;低态噪声 容限为：2.4-1.5=0.9 V。
3.26 利用表 3-3 计算 74HC00 的 p 通道和 n 通道的导通电阻。 解：采用极端值计算（对商用芯片，最低电源电压设为 4.75V） 表中所列输出电压与电流关系如图所示：
2.11 写出下面每个十进制数的 8 位符号－数值，二进制补码，二进
制反码表示。
(a) +25 原码: 0001 1001 反码: 0001 1001 补码: 0001 1001
(b) +120
0111 1000
0111 1000
0111 1000
(c) +82
0101 0010
0101 0010
0101 0010
按照一阶电路三要素法的分析方法，对于电容上的电压分析如下：
初态：VL=0.2V
终态：VH=4.45V
换路后的等效电阻：R=164Ω
电路时间常数： τ = RC= VL + VH − VL (1 − e−t /τ )
由上式可以得出从 1.5V 到 3.5V 的上升时间为：
13 画出 NOR3 对应的电路图。 解：3 输入端或非门结构应为：上部 3 个 P 管串联，下部 3 个 N 管并 联，结构如图所示。
3.15 画出 OR2 所对应的电路图。 解：在 NOR2 电路的输出端后面级联一个 INV。
3.59 画出图 X3.59 逻辑图所对应的电路图。 解：
3.21 若输出低电平阈值和高电平阈值分别设置为 1.5V 和 3.5V，对 图 X3.21 所示的反相器特性，确定高态与低态的 DC 噪声容限。
聊城大学《数字电路》期末复习题及参考答案
《数字电路》练习题及参考答案一、逻辑函数化简1.用卡诺图法将逻辑函数化简为最简与一一或表达式Y=ABC+ABD+CD'+AB C+A'CD'+ACDY=A+D2.用卡诺图法将逻辑函数化简为最简与一一或表达式Y=AB,+B,C+ΛD二、简答题1.时序逻辑电路在逻辑功能和电路结构上各有什么特点？答：逻辑功能上：任意时刻的输出不仅取决于这一时刻的输入，还与电路的历史状态有关。
电路结构上：①包含存储电路和组合电路；②存储器状态和输入变量共同决定输出。
3.简述触发器电路必须具备的两个基本特点。
答：1.有两个可以自行保持的状态；2.可以根据不同的输入置成。
或1状态三、设计题1.用4选1数字选择器(74HC153/2)产生逻辑函数：Z=AβC+A t C+BC(数据选择器输出方程为Y=D0(AAi)+D i(A i A0)+D2(A i A n)+D y(A i A ii))已知输出方程为：Y=(AA)Qo+(AA)S+(AA)Qf(AA)A将给定逻辑函数化为与输出方程对应的形式为：Y=Aβ,C+A BI+ABC+ABC另数据选择器输入接成：Al=A;Ao=8;D 0=D 2=C ,;D 1=1;D 3=C2 .用3线一8线译码器74HC138和门电路产生如下多输出逻辑函数。
Y 1=ACY 2=A ,B ,C+AffC ,+BCY i =B'C+ABCY i =AC=ΛffC+ΛBC=nι5+m 7=(m 5,m 7y=(Y 5,Y 7y<Y 2≈A ,B ,C+AffC ,+BC=A'B ,C+A;BC+AB ,C+ABC≈m i +m 3+fn i +m 7≈(m,,m 3,m 4'm ιy=(Y l 'Y i ,Y 4,Y 7y X=B'C+46C=A'B'C+A&C+ABC=，/+，%+%=(/'%6')'=(可匕工)画出电路为：则：Y=Z接电路为:3¾%J %41IΛβ与。
《数字电路分析与实践》复习题答案
