压铸工艺-影响压铸件质量的主要工艺参数
压铸原理及工艺参数选择
压铸原理及工艺参数选择压铸是一种制造零件的工艺方法，它通过将熔化的金属注入到金属模具中，在模具中冷却凝固后，得到所需的零件形状。
压铸可以制造复杂的零件形状，具有高精度、高表面质量和高生产效率的优点。
压铸工艺参数的选择对于获得优质的铸件至关重要。
压铸工艺参数的选择1.熔化温度：熔化温度应根据所用材料的熔点确定。
在选择熔化温度时，要考虑到合金的液体流动性和凝固性能。
熔点高的合金可使用高熔点温度，但要注意避免烧结和气孔的产生。
2.注射速度：注射速度决定了金属液体进入模腔的速度。
过高的注射速度可能引起金属喷溅和模具损坏，过低的注射速度则可能造成流道不充分填充。
注射速度的选择应根据材料的液流性和零件的形状确定。
3.注射压力：注射压力决定了金属液体通过流道和进入模腔的压力。
过高的注射压力可能导致模具磨损和零件变形，过低的注射压力则可能造成流道不充分填充。
注射压力的选择应根据材料的流动性和零件的形状确定。
4.模具温度：模具温度决定了金属液体的凝固速度和铸件的质量。
较高的模具温度有助于加速凝固速度并减小变形，但可能导致金属液体的酸蚀和模具磨损。
较低的模具温度有助于避免气孔和减小脱漏的可能性，但可能导致金属液流动不畅。
模具温度的选择应根据材料的凝固性能和零件的形状确定。
5.冷却时间：冷却时间决定了金属液体的凝固时间和铸件的质量。
较短的冷却时间有助于提高生产效率，但可能导致金属液体的凝固不完全和热裂纹的产生。
较长的冷却时间有助于提高铸件的密度和表面质量，但可能导致产量降低。
冷却时间的选择应根据材料的凝固性能和零件的形状确定。
总结压铸是一种高效、高精度的制造方法，工艺参数的选择对于获得优质的铸件至关重要。
在选择工艺参数时，要综合考虑材料的性质、零件的形状和制造要求，以及设备和模具的性能。
通过合理选择工艺参数，可以提高铸件的质量和生产效率，降低生产成本。
压铸件工艺参数的设定
压铸件工艺参数的设定2011-11-24 8:57:20在压铸行业，工艺参数对产品质量的影响更多的是靠试验的方法，许多工程技术人员不能深入的进行分析，生产铸件的条件无法用数据来描述。
本文就压铸工艺参数理论计算和实践两方面进行讨论研究。
压力铸造的主要工艺参数有行程（速度转换点）、速度、时间和压力等。
而本文重点分析速度和行程两个主要参数。
1. 压铸的四阶段压射计算压力铸造工艺参数,首先要定义压铸的四个压射阶段。
1.1.1 第一阶段：慢压射1为防止金属液溅出，冲头越过浇料口的过程，压射的第一阶段通常是缓慢的。
1.1.2 第二阶段：慢压射2金属液以较低的速度运动至内浇口的阶段，主要目的是排出压室内的空气，集中铝液于压室内。
1.1.3 第三阶段：快压射金属液由内浇口填充型腔直至充满为止，主要目的是成型并排出型腔中气体。
1.1.4 第四阶段：增压阶段型腔充满后建立最后的增压，使铸件在高压压力下凝固，从而使铸件致密。
1.2 计算模型1.2.1 根据1.1定义(参照图1),可以得到金属液在各阶段合金液的重量关系式。
G2=G浇G3+G4=G铸+G溢流其中：G3+G4为金属液刚达到内浇口处时冲头端面至冲头停止之间的铝液重量，即为快压射起始点位置至冲头停止行程内金属液的容量。
G铸为铸件重量G溢为溢流系统的重量G2为慢压射2行程内压室能容纳的金属液重量G浇为浇注系统的重量1.2.2 流道中单位时间内不同位置截面中通过合金液的流量关系式（见图2）金属液在流动过程中，单位时间内通过截面的流量Q相等，则Q=V1×S1=V2×S2= V3×S3 （注：V3×S3是利用等式，而非金属液流量）其中V1：冲头速度S1：冲头面积V2：内浇口速度S2：内浇口面积V3：排气槽气体速度（推荐值75m/s）S3：排气槽的面积1.2.3压铸时间[1]压铸时间包括充填时间，持压时间及铸件在压铸模型中停留的时间。
压铸工艺参数分析
压铸工艺参数分析1.注射压力：注射压力是指在铸造过程中，金属熔液被压入型腔的压力大小。
注射压力的大小对于铸件的排气、充盈、凝固过程以及零部件的尺寸稳定性有着重要的影响。
过高的注射压力会导致铸件内部气泡的形成、表面粗糙度增大等问题，而过低的注射压力则会导致型腔内充盈不充分。
2.注射速度：注射速度是指熔融金属进入模具腔体的速度。
适当的注射速度可以使熔融金属在型腔内充盈均匀，防止铸件出现疏松、夹杂等缺陷。
过高的注射速度会导致金属熔液的剪切力增加，容易产生气泡和金属破碎现象，而过低的注射速度则会导致金属熔液在充盈过程中受到阻力，形成冷障。
3.注射温度：注射温度是指金属熔液注入型腔时的温度。
注射温度的高低会直接影响到铸件的凝固形态和组织结构。
过高的注射温度会导致铸件的表面质量较差，因为金属熔液的冷却速度过快，易产生冷障和贝氏体组织。
而过低的注射温度则会导致金属熔液黏度增大，充盈性变差。
4.金属液温度：金属液温度是指金属熔体在注射之前的温度。
金属液温度的高低会直接影响到铸件的凝固过程和性能。
过高的金属液温度会导致铸件的组织粗大，出现热裂纹等问题。
而过低的金属液温度则会导致铸件的毛细孔增多，降低铸件的密实性。
5.压射机的闭模力：压射机的闭模力是指用于关闭型腔的力大小。
闭模力的大小会直接影响到铸件的尺寸稳定性和机械性能。
过高的闭模力会导致铸件的尺寸过大，形成表面凸起和冷障等问题。
而过低的闭模力则会导致铸件尺寸的不稳定性和机械性能的下降。
6.模具温度：模具温度是指模具在铸造过程中的温度。
模具温度的高低会直接影响到铸件的组织结构和表面质量。
适当的模具温度可以提高铸件的表面光洁度，减少气孔和缩松等问题。
过高的模具温度会导致铸件的热组织粗大，而过低的模具温度则会导致铸件充盈性差。
总结起来，压铸工艺参数对于铸件质量和性能有着直接的影响。
合理的控制和选择工艺参数可以有效地改善铸件的表面质量、减少缺陷率，提高铸件的力学性能和尺寸稳定性。
压力铸造工艺参数的选择
压力铸造工艺参数的选择压力铸造high pressure die casting(简称压铸)的实质是在高压作用下，使液态或半液态金属以较高的速度充填压铸型(压铸模具)型腔，并在压力下成型和凝固而获得铸件的方法。
与其它铸造方法相比，压铸有铸件尺寸精度高，产品质量好，生产效率高以及经济效益高等优势。
压力铸件的质量主要受控于压铸的填充过程中诸多因素的影响，如:压力、速度、温度、熔融金属的性质以及填充特性等等。
所以工艺参数的选择成为决定压力铸件是否成功的关键因素。
压铸工艺是将压铸机、压铸模和压铸合金综合运用的过程。
压铸时金属填充型腔的过程，是将压力、速度、温度以及时间等工艺因素得到有机组合的过程。
这些工艺因素既相互制约，相辅相成，只有正确选择和调整这些因素，使之协调一致，才能获得预期的结果。
压射过程中，不仅重视铸件结构的工艺性、铸型的先进性、压铸机性能和结构优良性，压铸合金选用的适应性和熔炼工艺的规范性。
也应重视压力、速度、温度和时间等工艺参数对铸件质量的重要作用。
这些工艺参数的选择与合理匹配，是保证压铸件综合性能的关键。
一、压力的选择在压力铸造的整个过程中，压射压力是压铸工艺最基本的成型参数，液态金属的充填流动和压实都是在压力和充填速度的作用下完成的，合理选择和确定压射压力和充填速度是压铸工艺的一个重要问题。
在压射过程中，随着冲头位置的移动，压力也出现不同的变化，这个变化规律都会对铸件质量产生重大影响。
1．压射力（F）压射力是压铸机压射机构中推动压射活塞运动的力，它是反映压铸机功能的一个主要参数。
压射力的大小，由压射缸的截面积和工作液的压力所决定。
压射力的计算公式如下：F=PπD²/4式中：F--压射力（N）；P--压射油缸内工作液的压力（Pa）；D--压射油缸的直径（m）；π=3.1416。
2．比压（P）及其选择比压是压室内金属液单位面积上所受的压力，填充时的比压称为压射比压。
压射后的比压称为增压比压，它决定了压铸件最终所受的压力和模具的胀型力。
压铸工艺参数与铸件质量的关系

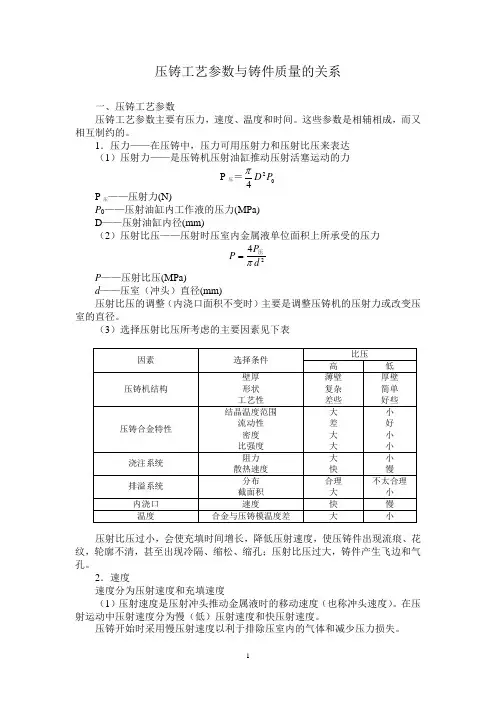

压铸工艺参数与铸件质量的关系一、压铸工艺参数压铸工艺参数主要有压力，速度、温度和时间。
这些参数是相辅相成，而又相互制约的。
1．压力——在压铸中，压力可用压射力和压射比压来表达 （1）压射力——是压铸机压射油缸推动压射活塞运动的力P 压＝024P D πP 压——压射力(N)P 0——压射油缸内工作液的压力(MPa) D ——压射油缸内径(mm)（2）压射比压——压射时压室内金属液单位面积上所承受的压力24dP P π压= P ——压射比压(MPa)d ——压室（冲头）直径(mm) 压射比压的调整（内浇口面积不变时）主要是调整压铸机的压射力或改变压室的直径。
（3）选择压射比压所考虑的主要因素见下表压射比压过小，会使充填时间增长，降低压射速度，使压铸件出现流痕、花纹，轮廓不清，甚至出现冷隔、缩松、缩孔；压射比压过大，铸件产生飞边和气孔。
2．速度速度分为压射速度和充填速度（1）压射速度是压射冲头推动金属液时的移动速度（也称冲头速度）。
在压射运动中压射速度分为慢（低）压射速度和快压射速度。
压铸开始时采用慢压射速度以利于排除压室内的气体和减少压力损失。
快压射速度大小直接影响金属的充填速度。
（2）充填速度充填速度是金属液在压力作用下通过内浇口进入型腔的线速度，又称内浇口充填速度。
充填速度的调节一般用调整压射冲头速度，更换压室直径和改变内浇口面积来实现，即：冲头面积×冲头速度＝内浇口截面积×充填速度。
通常选用内浇口充填速度范围：锌合金为25~50m/s，铝合金30－60m/s，镁合金为40－100 m/s。
一般要求不高的压铸件、厚壁、简单件取小值，要求质量高与受力件和壁薄、复杂件取大值。
充填速度过大，产生喷射，易堵塞排气道，出现气孔。
充填速度不够则会容易产生铸件轮廓不清、流痕和花纹，甚至会出现冷隔和缺肉等缺陷。
3．温度温度有浇注温度与模具温度。
（1）浇注温度一般指金属液浇入压射室至填充型腔时间段内的平均温度。
压铸工艺包含广泛

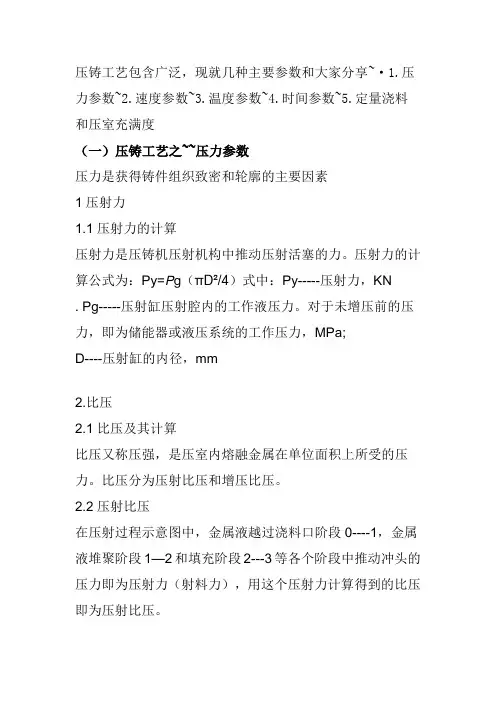

压铸工艺包含广泛，现就几种主要参数和大家分享~·1.压力参数~2.速度参数~3.温度参数~4.时间参数~5.定量浇料和压室充满度（一）压铸工艺之~~压力参数压力是获得铸件组织致密和轮廓的主要因素1压射力1.1压射力的计算压射力是压铸机压射机构中推动压射活塞的力。
压射力的计算公式为：Py=P g（πD²/4）式中：Py-----压射力，KN. Pg-----压射缸压射腔内的工作液压力。
对于未增压前的压力，即为储能器或液压系统的工作压力，MPa;D----压射缸的内径，mm2.比压2.1比压及其计算比压又称压强，是压室内熔融金属在单位面积上所受的压力。
比压分为压射比压和增压比压。
2.2压射比压在压射过程示意图中，金属液越过浇料口阶段0----1，金属液堆聚阶段1—2和填充阶段2---3等各个阶段中推动冲头的压力即为压射力（射料力），用这个压射力计算得到的比压即为压射比压。
压射比压计算公式为Pb=4Py/πd²式中：Pb---压射比压MpaPy-----压射力，KNd----压室直径（重头直径）mm2.3增压比压在增压阶段3—4终了时，用增压压射力计算得到的比压，成为增压比压，增压比压的计算式为：Pbz=4 P yz/πd²。
2.4推荐选用的增压比压单位Mpa铝合金普通件40技术件40-70受力件70-120镁合金普通件40受力件40-60受力件60-100锌合金普通件20技术件20-40受力件40-60铜合金40技术件40-80受力件80-120以上关键取决于铸件的壁厚而定，一般壁厚大于3mm取上限值为宜（二）压铸工艺----速度参数速度是压铸填充过程中能获得轮廓清晰，表面光洁的重要因素1冲头速度压室内冲头推动金属液时的移动速度称为冲头速度，也称为压射速度。
1.1慢压射速度，在越过浇料口阶段0-1和金属堆积阶段1-2冲头的移动速度为慢压射速度，平常0-1和1-2合为一个阶段，速度控制在0.1~~0.3m/s0.2~~0.8m/s根据生产过程中的实际情况调节，1.2快压射速度快压射速度是为了能快速的将金属液充填于型腔，其速度的大小和内浇口i速度有很大关系，下面详解。
压铸原理及工艺参数选择
7
压铸成形工艺与模具设计（第2版）——第1章
2 液态金属充填理论概述
❖ 喷射充填的理论
由 弗 罗 梅 尔 （ Frommer ） 于 1932年提出。液态金属的充填过 程遵循流体力学定律，并且有摩 擦和涡流现象。通过实验，熔融 金属从内浇口进入型腔时，以内 浇口截面的形状射向远离浇口的 对面型壁，撞击后，部分金属聚 积并产生涡流，另一部分金属则 向所有方向喷溅，并沿型壁返回 流动，金属积聚所产生的反压力 使喷溅的金属紊乱地与后来的主 流汇合，由于型壁的摩擦，沿型 壁流动的金属逐渐被积聚的金属 赶上而合在一起，其后便向浇口 方向流回。
正确选择压射比压的大小对铸件的力学性能、表面质 量和模具的使用寿命都有很大的影响。
26
压铸成形工艺与模具设计（第2版）——第1章
4 压力参数及其选择
3）压射比压的选择 选择合适的压射比压可以改善铸件的力学性能： 铸件在较高的比压下凝固，可以↑内部组织的致密
度，强度↑； 但随着比压增大↑↑，铸件的塑性指标↓，强度也
如果在相同的时间内金属液充填完毕，则压力流成型的 铸件比喷射流成型的铸件的内部缺陷少；
但是采用压力流的压铸件的形状，总是会把气体封闭在
里边，从而产生局部面积较大的内部缺陷，此时应在容易把 气体封闭的部位用喷射流的充填形式来减少内部的缺陷。
20
压铸成形工艺与模具设计（第2版）——第1章
3 液态金属的流动状态及其特性
2 液态金属充填理论概述 4 压力参数及其选择 6 温度参数及其选择
7 时间参数及其选择
8 压铸用涂料
9 特殊压铸工艺简介
3
压铸成形工艺与模具设计（第2版）——第1章
》 1 压铸过程的基本原理
➢ 热室压铸过程的基本原理
压铸工艺参数公式
压铸工艺参数公式压铸是一种常用的金属加工工艺，通过在高压下将熔化的金属注入到模具中，经冷却后形成所需的零件。
在压铸过程中，各种参数的选择对成品的质量和性能有着重要的影响。
下面将介绍一些常用的压铸工艺参数及其公式。
1. 注射速度（V）注射速度是指金属液体进入模腔的速度，对铸件的充填性和凝固过程有着重要的影响。
注射速度的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。
注射速度的公式为：V = Q / A其中，V为注射速度，Q为金属液体的流量，A为模腔的截面积。
2. 注射压力（P）注射压力是指推动金属液体进入模腔所需要的压力，对充填性和铸件的致密度有着重要的影响。
注射压力的选择应保证金属液体能够充填完整，并且不过高导致铸件产生缺陷。
注射压力的公式为：P = F / A其中，P为注射压力，F为推动金属液体所需的力，A为模腔的截面积。
3. 注射温度（T）注射温度是指金属液体的温度，对铸件的凝固过程和性能有着重要的影响。
注射温度的选择应根据金属的熔点和凝固温度范围进行调整，以保证金属液体能够在模腔中充分凝固并形成致密的结构。
4. 注射时间（t）注射时间是指金属液体进入模腔的时间，对铸件的充填性和凝固过程有着重要的影响。
注射时间的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。
5. 注射速度曲线注射速度曲线是指注射过程中注射速度随时间的变化规律。
注射速度曲线的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。
6. 注射压力曲线注射压力曲线是指注射过程中注射压力随时间的变化规律。
注射压力曲线的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。
以上所述的压铸工艺参数及其公式只是一些常用的参考，实际应用中还需要根据具体情况进行调整和优化。
压铸工艺的优化是一个综合性的问题，需要考虑材料的性质、模具的设计、设备的性能等多个方面因素的综合影响。
