桩头连接承台
管桩桩头与承台连接处理
管桩桩头与承台连接处理
一、有端板管桩
a、（桩径500）
1.桩孔填砼强度等级与基础梁同标号。
（C30）
2.桩顶伸入承台的钢筋为6根18的螺纹钢与桩顶端板采用双面焊，焊接长度为钢筋直径的5倍。
（即18×5=90mm）
3.桩顶伸入承台钢筋取锚固长度。
（查表得32d;即18×32=570mm）
4.钢筋下料长度为570+90=660mm（钢筋弯成L型竖向570,横向90）
5.灌芯高度不小于桩径的3倍，且不小于1.5m。
（取大值）
6.托板厚10mm钢板，用4根10的圆钢与端板焊接牢固，不得下沉。
b、（桩径600）
1.桩孔填砼强度等级与基础梁同标号，（C30）
2.桩顶伸入承台的钢筋为6根直径20的螺纹钢与桩顶端板采用双面焊，焊接长度为钢筋直径的5倍。
（即20×5=100mm）
3.桩顶伸入承台钢筋取锚固长度。
（查表为32d;即18×32=570mm）
4.钢筋下料长度为570+100=670（钢筋弯成L型竖向570,横向100）
5.钢筋长9米,500和600桩下料可统一为600,L横向长度不能变动。
5.灌芯高度不小于桩径的3倍，且不小于1.5m。
（取大值）
6.托板厚10mm用4根直径10的圆钢与端板焊接牢固，不得下沉。
详下图（预应力管桩图集）。
桩头钢筋锚入承台长度
桩头钢筋锚入承台长度在建筑结构设计中，桩头钢筋是承载结构的重要组成部分之一。
其作用是将桩身与承台紧密连接起来，使其能够承受大量的荷载。
而桩头钢筋锚入承台的长度则是决定其承载能力的重要因素之一。
桩头钢筋锚入承台长度的定义桩头钢筋锚入承台长度是指钢筋在穿过承台后，向上延伸的长度。
该长度是由结构设计师根据桩的直径、桩身长度、承台厚度、荷载等因素计算出来的。
其目的是确保桩头钢筋能够充分锚入承台内部，形成紧密的连接，从而达到承载荷载的目的。
桩头钢筋锚入承台长度的影响因素1. 桩的直径桩的直径是影响桩头钢筋锚入承台长度的重要因素之一。
一般来说，直径越大的桩，其锚入承台长度也会相应地增加。
这是因为直径越大的桩，其承载能力也相应增加，需要更长的钢筋来支撑。
2. 桩身长度桩身长度也是影响桩头钢筋锚入承台长度的重要因素之一。
一般来说，桩身越长的桩，其锚入承台长度也会相应地增加。
这是因为桩身越长的桩，需要更长的钢筋来支撑，以确保其承载能力。
3. 承台厚度承台厚度也是影响桩头钢筋锚入承台长度的重要因素之一。
一般来说，承台越厚，其锚入长度也会相应地增加。
这是因为承台厚度越大，其承载能力也相应增加，需要更长的钢筋来支撑。
4. 荷载荷载也是影响桩头钢筋锚入承台长度的重要因素之一。
一般来说，荷载越大，其锚入长度也会相应地增加。
这是因为荷载越大，需要更长的钢筋来支撑，以确保其承载能力。
桩头钢筋锚入承台长度的计算方法桩头钢筋锚入承台长度的计算方法一般分为两种：一种是按照规范计算，另一种是按照实际情况进行计算。
按照规范计算按照规范计算是指根据国家有关规范中的公式进行计算。
其中，最常用的是GB50007-2011《建筑地基基础设计规范》中的公式。
该公式如下：L=Kd×α×d其中，L为钢筋锚入承台长度，Kd为钢筋锚固系数，α为桩头钢筋截面面积与承台截面面积之比，d为桩的直径。
按照实际情况进行计算按照实际情况进行计算是指根据实际情况进行计算。
桩承台施工基础知识
桩承台施工基础知识承台指的是为承受、分布由墩身传递的荷载，在基桩顶部设置的联结各桩顶的钢筋混凝土平台。
总体施工方案原地貌标高低于承台底标高的承台，在施工桩基时已将施工平台填筑至设计承台标高底，因此承台施工直接在施工平台上操作。
原地面高于承台底标高时对于岩层比较好的承台基坑总体上采用明挖方式开挖承台基坑；承台钢筋一次绑扎完成，并预埋好墩身预埋钢筋；承台模型采用大块钢模，一次安装完毕；承台模型顶层和底层拉杆利用承台既有钢筋，采用φ16钢筋制作直螺纹拉杆，或采用套筒拉杆。
砼在拌合站集中拌合，砼罐车运输，通过梭槽或砼泵车泵送入模，单层承台采用一次浇筑，双层承台采用水平分层两次浇筑，两次砼浇筑间隔时间错过砼水化热高峰期。
承台施工工序1、基坑开挖测量定位施工测量中用坐标放样法确定承台的四个角点；承台中心位置用十字线护桩。
根据开挖深度、开挖坡度确定开挖边线，并向外延展1m作为施工作业面。
施工准备施工时应先对施工场地进行平整，准备好材料、劳力及机具，并检查其性能是否满足要求。
基坑开挖采用人工配合机械开挖，开挖前作好基坑顶、基坑底的排水工作，并根据现场情况在基坑的一角处做1～2个集水井，防止基坑浸水，并保证基底各尺寸及承载力达到设计及规范要求。
开挖过程应保证基坑底预留0.3m采用人工开挖。
承台基坑开挖采用放坡开挖，对于个别放坡比较大的承台边坡采用C25喷射混凝土锚网喷来稳定边坡做临时加固。
基坑底面宜按设计基础尺寸放宽不小于50cm。
施工前清除杂物，整平场地。
在承台施工过程中需对基坑进行观测和维护，以确保基坑稳定和安全；基坑开挖的土方应集中堆放，不得影响施工，并为承台灌注预留通道。
弃土堆坡脚距基坑顶边缘的距离不小于基坑的深度，不得堵塞河道，影响泄洪。
基坑坑壁坡度规定2、桩头凿除基坑开挖后由人工采用风镐对钻孔桩桩头进行凿除，凿除直至露出新鲜混凝土面。
标高以设计图要求控制。
桩头凿除完成后，在桩的周边凿平三个等分点及中心点，并用手动砂轮机打磨平整，用水冲洗干净，为桩基低应变检测做好准备；桩长超过40m或桩径≥2m时，采用声波透射法的检桩方式，在桩头凿除过程中应注意对声测管的覆盖和保护，以免泥土和碎渣堵塞声测管，影响检测。
管桩桩头与承台连接处理
管桩桩头与承台连接处理
管桩桩头与承台连接处理
⼀、有端板管桩
a、（桩径500）
1.桩孔填砼强度等级与基础梁同标号。
（C30）
2.桩顶伸⼊承台的钢筋为6根18的螺纹钢与桩顶端板采⽤双⾯焊，焊接长度为钢筋直径的5倍。
（即18×5=90mm）
3.桩顶伸⼊承台钢筋取锚固长度。
（查表得32d;即18×32=570mm）
4.钢筋下料长度为570+90=660mm（钢筋弯成L型竖向570,横向90）
5.灌芯⾼度不⼩于桩径的3倍，且不⼩于1.5m。
（取⼤值）
6.托板厚10mm钢板，⽤4根10的圆钢与端板焊接牢固，不得下沉。
b、（桩径600）
1.桩孔填砼强度等级与基础梁同标号，（C30）
2.桩顶伸⼊承台的钢筋为6根直径20的螺纹钢与桩顶端板采⽤双⾯焊，焊接长度为钢筋直径的5倍。
（即20×5=100mm）
3.桩顶伸⼊承台钢筋取锚固长度。
（查表为32d;即18×32=570mm）
4.钢筋下料长度为570+100=670（钢筋弯成L型竖向570,横向100）
5.钢筋长9⽶,500和600桩下料可统⼀为600,L横向长度不能变动。
5.灌芯⾼度不⼩于桩径的3倍，且不⼩于1.5m。
（取⼤值）
6.托板厚10mm⽤4根直径10的圆钢与端板焊接牢固，不得下沉。
详下图（预应⼒管桩图集）。

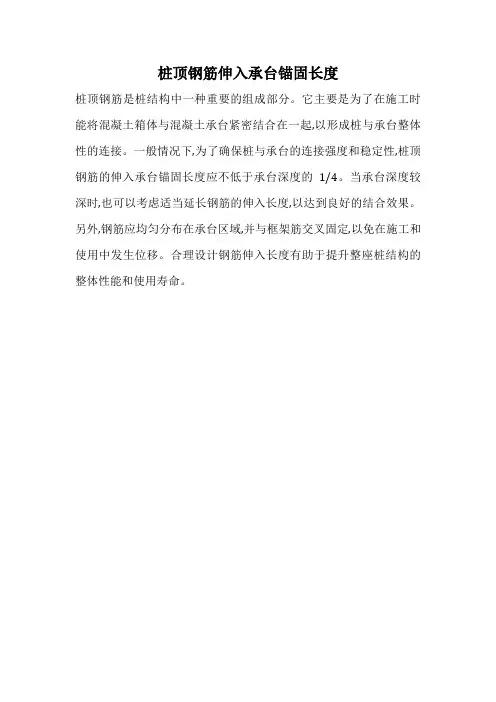

桩顶钢筋伸入承台锚固长度
桩顶钢筋伸入承台锚固长度
桩顶钢筋是桩结构中一种重要的组成部分。
它主要是为了在施工时能将混凝土箱体与混凝土承台紧密结合在一起,以形成桩与承台整体性的连接。
一般情况下,为了确保桩与承台的连接强度和稳定性,桩顶钢筋的伸入承台锚固长度应不低于承台深度的1/4。
当承台深度较深时,也可以考虑适当延长钢筋的伸入长度,以达到良好的结合效果。
另外,钢筋应均匀分布在承台区域,并与框架筋交叉固定,以免在施工和使用中发生位移。
合理设计钢筋伸入长度有助于提升整座桩结构的整体性能和使用寿命。

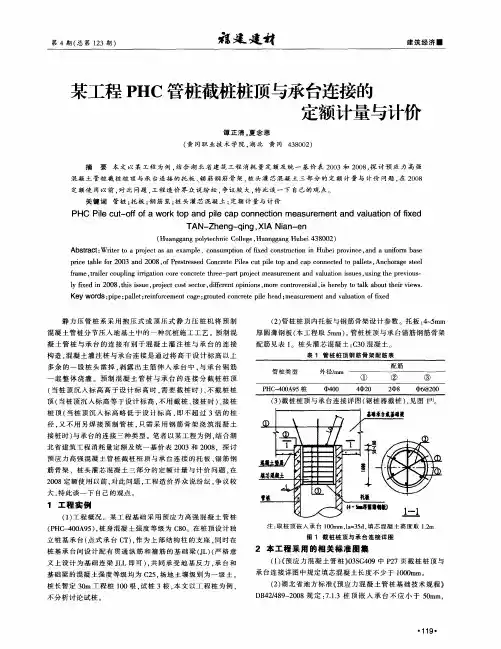

某工程PHC管桩截桩桩顶与承台连接的定额计量与计价
’
（） １ 湖北 省 建 筑 工 程 消 耗 量 定 额 及 统 一 基 价 表 ２ ０ 。对 ０３ 管 桩 与 桩 承 台之 间 连 接 的桩 头 灌 芯 混 凝 土 套 什 么 定 额 未 做
ｆ ｍｅｔ ｉｒ ｏ ｐｉｇｉｉ ｔ ｎｃｒ ｏ ｃｅ ｒｅ ｐｒ ｐｏ ｃ ｍ ａｕｅ ｅ ｔ ｎ ａ ａｏ ｓｅ ，ｓ ｇｔｅｐｅｉｕ— ｒ ， ａ ｅ ｃｕ ｌ ｒ ａｉ ｏｅｃｎ ｒｔ ｔ ｅ— ａ ｒｊ ｔ ｅｓｒｍ ｎ ｄｖｌ ｔ ｎｉ ｕ ｓｕ ｉ ｒ ｏｓ ａ ｒｌ ｎ ｒｇ ｏ ｅｈ ｔ ｅ ａ ｕｉ ｓ ｎ ｈ ｖ
大 ， 此 谈 一 下 自己 的 观点 。 特
１ 工程 实例
（ ） 程 概 况 。某 工 程 基 础 采 用 预 应 力 高 强 混 凝 土管 桩 １工 （ Ｈ 一 ０ Ａ ５ ， 身 混 凝 土 强度 等级 为 Ｃ ０ Ｐ Ｃ ４ ０ ９ ）桩 ８ 。在 桩 顶设 计 独 立桩 基 承 台 （ 式 承 台 Ｃ ） 作 为 上 部 结构 柱 的 支 座 ． 点 Ｔ． 同时 在
・ １ １ ９・
一 建 筑 经 济
楚 建 斜
１号 筋一 中 ０ ４ ２ ：
Ｇｌ １２ ０ １ ３ ￣ ．２） ４ ２４ ＝ ９７ ｋ ＝（ ．＋ ．＋ ５ ００ ｘ ｘ ．７ １ ．６ ｇ
２１ ０卑 １
受 水 平 力 较 大 时 ， 应 小 于 ｌＯ ｍ。 ７１ 不 Ｏｍ ．． 压 管 桩 与 承 台 ４受 连 接 采 用 插 筋 方 式 时 。 入 管 桩 顶 填 芯 混 凝 土 长 度 不 宜 少 于 插 １ ｍ， 采 用 热 轧 带 肋 钢 筋 作 连 接 钢 筋 ， 筋 率 按 桩 外 径 实 ． 宜 ２ 配 心 截 面 计 算 不应 小 于 ０６ ． ％。 钢 筋 锚 人 承 台 内 的 长度 应 满 足 Ｇ ５０ ０中 钢 筋 锚 固 长 度 的 要 求 。填 芯 采 用 补 偿 收 缩 混 凝 Ｂ０ １ 土 ，强 度 等 级 不 应 低 于 Ｃ ０且 不应 低 于承 台 和 承 台 梁 的 混 ３ 凝 土 强 度 等 级【 ２ ｌ 。
预制钢筋混凝土管桩桩顶与承台的连接构造按规范
预制钢筋混凝土管桩桩顶与承台的连接构造按规范4.2.4桩与承台的连接构造应符合下列规定：1桩嵌入承台内的长度对中等直径桩不宜小于50mm；对大直径桩不宜小于100mm。
2混凝土桩的桩顶纵向主筋应锚入承台内，其锚入长度不宜小于35倍纵向主筋直径。
对于抗拔桩，桩顶纵向主筋的锚固长度应按现行国家标准《混凝土结构设计规范》GB50010确定。
3对于大直径灌注桩，当采用一柱一桩时可设置承台或将桩与柱直接连接。
4.2.5柱与承台的连接构造应符合下列规定：1对于一柱一桩基础，柱与桩直接连接时，柱纵向主筋锚入桩身内长度不应小于35倍纵向主筋直径。
2对于多桩承台，柱纵向主筋应锚入承台不小于35倍纵向主筋直径；当承台高度不满足锚固要求时，竖向锚固长度不应小于20倍纵向主筋直径，并向柱轴线方向呈90°弯折。
3当有抗震设防要求时，对于一、二级抗震等级的柱，纵向主筋锚固长度应乘以1.15的系数；对于三级抗震等级的柱，纵向主筋锚固长度应乘以1.05的系数。
其中4.2.4条条文说明不仅对桩与承台连接构造要求做出了解释，还对桩与承台连接的防水构造及做法进行了阐述，具体内容如下：4.2.4本条说明桩与承台的连接构造要求。
1桩嵌入承台的长度规定是根据实际工程经验确定。
如果桩嵌入承台深度过大，会降低承台的有效高度，使受力不利。
2混凝土桩的桩顶纵向主筋锚入承台内的长度一般情况下为35倍直径。
对于专用抗拔桩，桩顶纵向主筋的锚固长度应较现行《混凝土结构设计规范》GB50010的受拉钢筋锚固长度确定。
3对于大直径灌注桩，当采用一柱一桩时，连接构造通常有两种方案：一是设置承台，将桩与柱通过承台相连接；二是将桩与柱直接相连。
实际工程根据具体情况选择。
关于桩与承台连接的防水构造问题；当前工程实践中，桩与承台连接的防水构造形式繁多，有的用防水卷材将整个桩头包裹起来，致使桩与承台无连接，仅是将承台支承于桩顶；有的虽设有防水措施，但在钢筋与混凝土或底板与桩之间形成渗水通道，影响桩基底扳的耐久性。
桩基承台的作用
桩基承台的作用
桩基承台是由混凝土混合土壤、粘结剂和桩穴内的混凝土组成的，它可以有效地抵御有效的水文冲击作用，有效稳定环境，限制水文冲击对建筑物的影响。
桩基承台作为地基结构配置，具有防止地震、渗漏、滑坡、冻结、碾轧等危害，防止桩头破坏、塌陷和倾斜等影响。
桩基承台的主要作用有：首先，桩基承台可以增加建筑物的位置提升和竖向质量，减少建筑物的抗震动作用，从而提高建筑物的抗震能力。
其次，桩基承台可以将室外复杂斜坡边坡改为直坡，以满足建筑物的施工要求，并减少室外环境的污染。
此外，桩基承台还可以减少建筑物混凝土结构内和外部温度梯度带来的内压变形，同时也可以减少因建筑负荷过大而带来的压力，减少因地质状况不稳定所致的混凝土建筑的局部沉陷，从而使建筑物的抗渗性和整体稳定性得到改善。
最后，桩基承台还可以改善地基土壤条件，改善建筑物地基防护，进而降低地下室积水和渗漏增加地震灾害等。
总之，桩基承台具有重要的作用，可以减轻建筑物的抗震能力，提高建筑物的位置提升及垂直稳定性，为保证建筑物的安全和使用寿命做出了很大的贡献。
