电气控制与PLC教案
电气控制与PLC应用-电气控制实训教案
电气控制与PLC应用-电气控制实训教案第一章：电气控制基础1.1 电气控制概述了解电气控制的基本概念、分类和应用领域。
掌握电气控制系统的组成和功能。
1.2 常用低压电器熟悉常用的开关、接触器、继电器、保护器等低压电器的结构和原理。
学习电器符号和功能，并能够识别和应用。
第二章：电气控制线路设计2.1 控制电路的基本设计原则掌握控制电路设计的基本原则和方法。
学习如何选择合适的控制电器和保护元件。
2.2 常用控制电路学习常用的控制电路图和原理，如启动、停止、正反转、调速等。
分析实际电路图，并进行解读和应用。
第三章：PLC基础3.1 PLC概述了解PLC的定义、功能和工作原理。
掌握PLC的组成部分和各部分的作用。
3.2 PLC编程软件的使用学习PLC编程软件的安装和界面操作。
熟悉编程软件的功能和编程的基本操作。
第四章：PLC编程技术4.1 PLC编程语言学习PLC编程的基本语言，如指令表、逻辑功能图、功能块图等。
掌握不同编程语言的特点和应用场景。
4.2 常用PLC指令学习常用的PLC指令及其功能和使用方法。
掌握指令的编程和应用技巧。
第五章：电气控制与PLC应用实例5.1 电动机控制实例分析电动机控制系统的需求，设计电气控制电路。
利用PLC实现电动机的控制，并进行编程和调试。
5.2 自动化生产线实例了解自动化生产线的组成和工作原理。
学习如何利用PLC实现生产线的控制和自动化。
第六章：常用PLC品牌及选型6.1 常用PLC品牌介绍熟悉国内外常见的PLC品牌，如西门子、三菱、欧姆龙等。
了解各品牌PLC的特点、性能和应用领域。
6.2 PLC选型原则掌握PLC选型的原则和步骤。
学习如何根据实际应用需求选择合适的PLC型号。
第七章：PLC系统设计与调试7.1 PLC系统设计学习PLC系统设计的一般流程和方法。
掌握PLC系统硬件选型、软件编程、参数设置等环节。
7.2 PLC系统调试与维护学习PLC系统的调试方法和技巧。
教案电气控制与PLC应用
电气控制与PLC应用一、教学目标1. 了解电气控制的基本概念、原理和应用。
2. 掌握可编程逻辑控制器（PLC）的基本结构、工作原理和编程方法。
3. 学会使用PLC进行电气控制系统的设计和调试。
4. 能够分析解决电气控制与PLC应用过程中的实际问题。
二、教学内容1. 电气控制概述电气控制系统的组成常用控制电器及其功能电气控制原理及基本环节2. PLC基本知识PLC的定义、分类和发展历程PLC的硬件结构及其功能PLC的编程语言及编程软件3. PLC编程技术顺序控制编程方法功能指令及其应用典型控制程序的设计与分析4. PLC控制系统设计PLC选型及硬件配置电气控制系统设计原则和方法PLC与电气设备的连接与调试5. PLC在电气控制中的应用实例常用电气设备及控制系统的PLC改造PLC在工业生产中的应用案例分析PLC在电气控制领域的创新应用三、教学方法1. 讲授法：讲解基本概念、原理、方法和应用案例。
2. 实践教学：动手操作PLC控制系统，培养实际操作能力。
3. 案例分析：分析实际工程案例，提高解决实际问题的能力。
4. 讨论与问答：激发学生思考，巩固所学知识。
四、教学资源1. 教材：选用权威、实用的教材及相关参考资料。
2. 实验室：提供PLC实验设备，进行实际操作训练。
3. 网络资源：利用网络平台，获取相关信息和资料。
五、教学评价1. 平时成绩：考察学生的出勤、提问、讨论等参与程度。
2. 实践操作：评估学生在实验室的实际操作能力。
3. 期末考试：采用闭卷考试，检验学生对知识的掌握程度。
4. 综合能力：分析学生在案例分析和实际问题解决中的表现。
六、教学安排1. 课时：本课程共计32课时，包括16课时理论教学和16课时实验教学。
2. 教学计划：按照教学大纲和教学内容进行合理安排，确保每个知识点都能得到充分讲解和实践。
七、教学过程1. 理论教学：第1-8课时：讲解电气控制概述及PLC基本知识。
第9-16课时：教授PLC编程技术、控制系统设计和应用实例。
教案电气控制与PLC应用

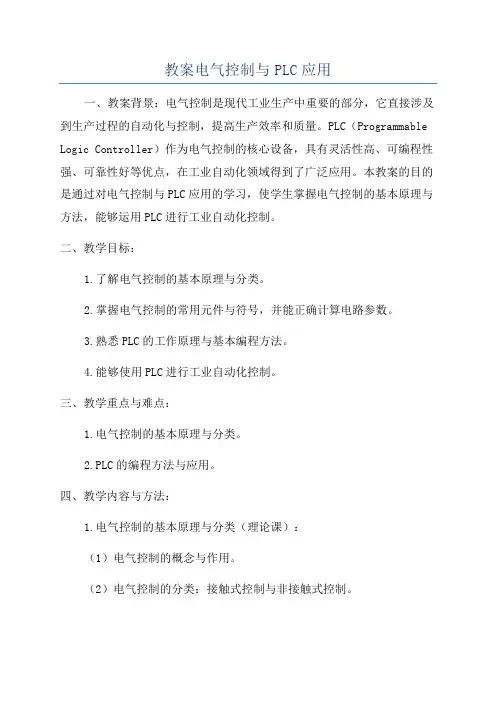

教案电气控制与PLC应用一、教案背景：电气控制是现代工业生产中重要的部分，它直接涉及到生产过程的自动化与控制，提高生产效率和质量。
PLC（Programmable Logic Controller）作为电气控制的核心设备，具有灵活性高、可编程性强、可靠性好等优点，在工业自动化领域得到了广泛应用。
本教案的目的是通过对电气控制与PLC应用的学习，使学生掌握电气控制的基本原理与方法，能够运用PLC进行工业自动化控制。
二、教学目标：1.了解电气控制的基本原理与分类。
2.掌握电气控制的常用元件与符号，并能正确计算电路参数。
3.熟悉PLC的工作原理与基本编程方法。
4.能够使用PLC进行工业自动化控制。
三、教学重点与难点：1.电气控制的基本原理与分类。
2.PLC的编程方法与应用。
四、教学内容与方法：1.电气控制的基本原理与分类（理论课）：（1）电气控制的概念与作用。
（2）电气控制的分类：接触式控制与非接触式控制。
（3）电气控制系统的基本组成：电源、输入模块、输出模块、中间继电器、控制元件等。
2.电气控制的常用元件与符号（实验课）：（1）常用开关元件：断路器、接触器、按钮开关、限位开关等。
（2）常用输出元件：电磁继电器、电磁阀、信号灯等。
（3）电气控制符号的表示方法与常用符号。
（4）计算电气控制电路的参数：电压、电流、功率等。
3.PLC的工作原理与基本编程方法（理论课）：（1）PLC的概念与作用。
（2）PLC的工作原理：输入模块和输出模块的工作过程。
（3）PLC的编程方法：梯形图编程、指令表编程等。
（4）PLC的基本指令与特点：逻辑运算指令、数学运算指令、输入输出指令等。
4.PLC的应用（实验课）：（1）根据给定的电气控制任务，设计PLC控制系统。
（2）使用PLC编程软件进行控制程序的编写。
（3）采用实物模型进行实验验证，检验PLC控制系统的正确性。
五、教学手段与评价：教学手段：理论课、实验课、讲解、实践操作。
教案电气控制与PLC应用

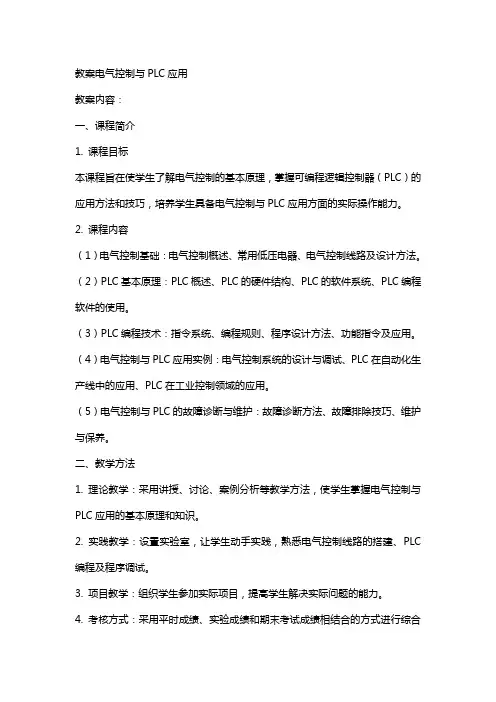

教案电气控制与PLC应用教案内容：一、课程简介1. 课程目标本课程旨在使学生了解电气控制的基本原理，掌握可编程逻辑控制器（PLC）的应用方法和技巧，培养学生具备电气控制与PLC应用方面的实际操作能力。
2. 课程内容（1）电气控制基础：电气控制概述、常用低压电器、电气控制线路及设计方法。
（2）PLC基本原理：PLC概述、PLC的硬件结构、PLC的软件系统、PLC编程软件的使用。
（3）PLC编程技术：指令系统、编程规则、程序设计方法、功能指令及应用。
（4）电气控制与PLC应用实例：电气控制系统的设计与调试、PLC在自动化生产线中的应用、PLC在工业控制领域的应用。
（5）电气控制与PLC的故障诊断与维护：故障诊断方法、故障排除技巧、维护与保养。
二、教学方法1. 理论教学：采用讲授、讨论、案例分析等教学方法，使学生掌握电气控制与PLC应用的基本原理和知识。
2. 实践教学：设置实验室，让学生动手实践，熟悉电气控制线路的搭建、PLC 编程及程序调试。
3. 项目教学：组织学生参加实际项目，提高学生解决实际问题的能力。
4. 考核方式：采用平时成绩、实验成绩和期末考试成绩相结合的方式进行综合评定。
三、教学资源1. 教材：选用国内权威、实用的教材，提供丰富的理论知识和实践案例。
2. 实验室设备：配备完善的电气控制与PLC实验设备，为学生提供实践操作的机会。
3. 网络资源：提供在线课程、教学视频、电子教案等，方便学生自主学习。
4. 辅导资料：提供历年考试真题、模拟试题、参考书籍等，帮助学生巩固知识点。
四、课程安排1. 学时：共计48学时，其中理论教学32学时，实践教学16学时。
2. 教学计划：按照教材章节顺序进行授课，每章安排4学时。
3. 实践教学安排：实验室实践操作，每组学生进行电气控制线路搭建和PLC编程调试。
五、课程评价1. 平时成绩：考察学生的课堂表现、作业完成情况、参与讨论积极性等，占总评的30%。
2. 实验成绩：评价学生在实践教学中的操作技能、编程能力和问题解决能力，占总评的40%。
电气控制与PLC教案
工作目标
1、掌握PLC的数据传送指令、比较指令和转换指令；
2、了解PLC的跳转指令和子程序调用指令；
3、了解PLC的高速计数和高速脉冲输出指令；
教学重点
教学难点
据题目要求编写PLC程序并调试成功
教学场所
PLC实训室
课外作业
完成任务书内容
备注
2、完成任务书内容
备注
无锡科技职业学院
教案
教师姓名
刘媛媛、陶丽萍
沈小燕
授课课时
8
授课班级
机电1201、1202、1203
电气1201、1202
教学方法
“教、学、做”一体化教学法
教学内容
教学任务
项目三：典型机床的电路分析（一）
教师讲解：
1、了解电气控制电路分析基础；
2、掌握C630车床的结构和分析车床的电气原理图；
6
授课班级
机电1201、1202、1203
电气1201、1202
教学方法
“教、学、做”一体化教学法
教学内容
教学任务
项目五：十字路口交通灯的PLC控制（二）
教师讲解：
1、了解其它循环控制的PLC程序编写方法；
2、掌握编程软件的下载、在线监控和排故。
指导学生完成：
用PLC完成其控制电路的设计和调试
学习
工作目标
教学场所
多媒体教室和PLC实训室
课外作业
电机正反转控制和工作台往复运动控制的电路设计
完成任务书
备注
无锡科技职业学院
教案
教师姓名
刘媛媛、陶丽萍
沈小燕
授课课时
8
授课班级
机电1201、1202、1203
《电气控制与PLC》教案
《电气控制与PLC》教案第一章：电气控制基础1.1 概述介绍电气控制的基本概念、原理和分类。
解释电气控制系统的组成和作用。
1.2 低压电器介绍低压电器的分类和功能。
讲解常用低压电器的结构和工作原理。
1.3 电气控制线路分析简单的电气控制线路实例。
介绍电气控制线路的设计方法和步骤。
第二章：可编程逻辑控制器（PLC）基础2.1 PLC概述介绍PLC的定义、功能和应用领域。
解释PLC的工作原理和基本结构。
2.2 PLC编程语言介绍PLC编程语言的种类和特点。
讲解PLC编程的基本规则和方法。
2.3 PLC的硬件组成介绍PLC的硬件组成部分及其功能。
讲解PLC的输入输出接口和通信接口。
第三章：PLC编程与应用3.1 基本指令讲解PLC基本指令的功能和用法。
通过实例讲解基本指令的应用。
3.2 功能指令介绍PLC功能指令的分类和功能。
讲解常用功能指令的用法和应用。
3.3 PLC控制系统设计介绍PLC控制系统设计的基本原则和方法。
通过实例讲解PLC控制系统的设计过程。
第四章：电气控制与PLC在工业应用案例分析4.1 案例一：电动机的控制分析电动机控制电路的工作原理。
讲解如何使用PLC实现电动机的控制。
4.2 案例二：conveyor传送带的控制分析conveyor传送带控制电路的工作原理。
讲解如何使用PLC实现conveyor传送带的控制。
第五章：PLC的故障诊断与维护5.1 PLC故障诊断方法介绍PLC故障诊断的基本方法和技巧。
讲解如何进行PLC故障诊断和排除。
5.2 PLC的维护与保养介绍PLC的维护保养内容和注意事项。
讲解PLC的日常维护和故障预防措施。
第六章：PLC在工业自动化中的应用案例6.1 案例三：温度控制系统的应用分析温度控制系统的工作原理和需求。
讲解如何使用PLC实现温度控制系统的自动化控制。
6.2 案例四：液体自动控制系统中的应用分析液体自动控制系统的工作原理和需求。
讲解如何使用PLC实现液体自动控制系统的控制。
电气控制与PLC应用-电气控制实训教案
电气控制与PLC应用-电气控制实训教案第一章：电气控制基础1.1 电气控制概述了解电气控制系统的概念、组成和分类掌握电气控制的基本环节和设计方法1.2 低压电器熟悉常见低压电器的结构、原理和应用学会选择和使用低压电器1.3 继电器-接触器控制系统掌握继电器-接触器控制电路的设计方法能够分析并绘制简单的继电器-接触器控制系统图第二章：PLC基础2.1 PLC概述了解PLC的概念、结构和分类掌握PLC的工作原理和性能指标2.2 PLC编程软件熟悉PLC编程软件的概念和功能学会使用PLC编程软件进行程序设计与调试2.3 PLC programming language掌握PLC编程语言的语法规则学会使用PLC编程语言编写简单的程序第三章：电气控制实训操作3.1 实训设备介绍熟悉实训设备的结构、原理和操作方法学会使用实训设备进行电气控制实验3.2 继电器-接触器控制电路实训能够独立完成继电器-接触器控制电路的设计与调试掌握继电器-接触器控制电路的故障排除方法3.3 PLC控制电路实训学会使用PLC编程软件编写控制程序能够独立完成PLC控制电路的设计与调试第四章：电气控制实训案例分析4.1 案例一：电动机控制电路分析电动机控制电路的工作原理掌握电动机控制电路的设计与调试方法4.2 案例二：自动化生产线控制系统分析自动化生产线控制系统的工作原理掌握自动化生产线控制系统的编程与调试方法4.3 案例三：电梯控制系统分析电梯控制系统的工作原理掌握电梯控制系统的编程与调试方法反思实训过程中的不足和需要改进的地方5.2 电气控制与PLC应用课程设计能够独立完成电气控制与PLC应用的课程设计掌握课程设计的基本步骤和方法5.3 电气控制与PLC应用技能拓展了解电气控制与PLC应用领域的最新发展动态学会使用电气控制与PLC应用相关的工具软件和仪器仪表第六章：常用控制算法与PLC编程6.1 控制算法概述理解控制算法的概念和分类掌握PID控制算法的基本原理6.2 PLC在控制算法中的应用学会使用PLC实现简单的控制算法能够针对具体应用场景进行算法选择和参数调整6.3 高级PLC编程技术熟悉高级PLC编程技术，如功能块图、顺序功能图等学会使用高级编程技术实现复杂的控制逻辑第七章：电气控制实训安全知识7.1 实训安全基本知识掌握电气安全的基本原则和规定了解触电急救的基本步骤和方法7.2 实训设备安全操作熟悉实训设备的安全操作规程学会使用实训设备的安全防护装置7.3 应急处理与事故分析掌握常见应急处理方法和事故分析步骤能够正确处理实训过程中的安全事故了解实训报告的结构和内容要求学会如何清晰、准确地表达实训过程和结果8.3 实训报告修改与完善学会对实训报告进行修改和完善提高实训报告的质量和表达能力第九章：电气控制实训考核与评价9.1 实训考核方式了解实训考核的方式和标准掌握实训考核的基本要求和评价指标9.2 实训考核准备学会如何准备实训考核能够独立完成实训考核任务9.3 实训考核评价与反馈了解实训考核评价的方法和流程学会根据考核结果进行自我评价和反思第十章：电气控制实训展望与职业发展10.1 电气控制技术发展趋势了解电气控制技术的发展趋势掌握新兴电气控制技术的基本原理和应用10.2 PLC技术在工业自动化中的应用熟悉PLC在工业自动化中的广泛应用了解PLC技术在不同行业中的具体应用案例10.3 职业发展与继续教育了解电气控制与PLC应用领域的职业发展前景学会如何进行职业生涯规划和继续教育选择重点和难点解析：一、电气控制基础：重点关注电气控制系统的概念、组成和分类，以及电气控制的基本环节和设计方法。
(完整版)电气控制与PLC教案
授课计划授课时数:2 授课教师: 授课时间:课题：第一章常用低压电器教学目的：了解低压电器的分类，熟悉各个低压电器的图形符号，掌握常用低压开关的电气符号和文字符号教学重点：掌握常用低压开关的电气符号和文字符号教学难点：正确地画出各低压开关的符号教学类型：一体化教学方法：情景模拟法教学过程：引入新课：小时候总听父母交代出去玩耍时切记不可到高压线附近，那么什么是高压电呢？相对的有没有低压电呢？我们生活中的用电是高压还是低压？通常我们是怎么区分高低压的呢？讲授新课：[一] 引入新课小时候总听父母交代出去玩耍时切记不可到高压线附近，那么什么是高压电呢？相对的有没有低压电呢？我们生活中的用电是高压还是低压？通常我们是怎么区分高低压的呢？今天我们要学习的就是低压电。
[二]讲授新课一、概述电器对电能的生产、输送、分配和使用起控制、调节、检测、转换及保护作用，是所有电工器械的简称。
我国现行标准将工作在交流50Hz、额定电压在1200V以下和直流额定电压1500V及以下电路中的电器称为低压电器。
二、低压电器的分类1、按用途分：在电路中所处的地位和作用可分为控制电器和配电电器两大类。
2、按动作方式分：自动切换电器和非自动切换电器两大类。
3、按有无触点分：有触点和无触点电器两大类。
4、按工作原理分：电磁式电器和非电量控制电器三、低压电器的型号表示法：四、低压电器的主要技术数据在使用电器元件时，必须按照产品说明书中规定的技术条件选用。
主要技术指标有：1、额定电流：在规定条件下，保证开关器正常工作时的电流值2、额定电压：在规定条件下，保证电器正常工作的电压值3、绝缘强度：指电器元件的触头处于分段状态时，动静触头之间耐受的电压值4、耐潮湿性：指保证电器可靠工作的允许环境潮湿条件。
5、极限允许温升：电器的到点不见通过电流时将引起发热和温升。
6、操作频率及通电持续率：开关电器没小时内可能实现的最高操作循环次数成为操作频率。
通电持续率是电器工作于断续周期工作制时负载时间工作周期之比，通常一百分数表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机电系电气控制与PLC编程教案教案纸教案纸与传统继电器控制线路的设计区别点图 11、梯形图中所有继电器的编号，应在所选PLC软元件表所列范围之内，不能任意选用。
同一编号的线圈在程序中使用两次或两次以上,称为双线圈输出,但是只能在步进指令编程时使用。
否则容易引起误操作。
在一段程序中,同一编号继电器的触点可以多次使用，不受次数的限制。
2、梯形图中，只表示输入继电器的触点，输入继电器的线圈是不反映的。
3、梯形图中，不允许出现PLC所驱动的负载，只能出现相应的输出继电器线圈。
4、梯形图中，所有触点都应按从上到下、从左到右的顺序排列，并且触点只允许画在水平方向。
示例如图2所示：图 2教案纸三、合理设计梯形图：梯形图设计时，一定要了解PLC的扫描工作方式，尽可能的简化程序，使程序简单。
梯形图设计时应注意：1、在每个逻辑行上，串联触点多的电路块应放在最上面，这样可以省略一条ORB指令。
2、在每个逻辑行上，并联触点多的电路块应放在最左边，这样可以省略ANB指令。
3、如果多个逻辑行中都具有相同控制条件，可将每个逻辑行中相同的部分合并在一起，共用一个控制条件，以简化梯形图。
举例：用PLC来控制三相异步电动机Y—△降压启动，如图3所示。
图 3Ⅳ：小结：1、掌握梯形图原则，设计程序会使指令简单；2、掌握梯形图原则，绘制梯形图时可化简梯形图；3、了解PLC工作方式可使梯形图更加清晰、简洁。
教案纸教案纸与继电器控制电路对比I．组织教学1、清点人数2、实习纪律3、安全注意事项Ⅱ.简明工艺分析1、任务：用PLC控制小车自动往返。
2、要求：如图1所示。
图 1Ⅲ.操作要领讲解1、分析控制要求：了解熟悉生产机械的工艺过程和机械的动作情况；2、根据生产机械的工艺过程和机械的动作情况，画出强电部分控制电路图，如图2所示；3、确定PLC的I/O点数：根据输入/输出部件确定，一般在选用PLC时，考虑留有余量。
教案纸强调必要的保护图 2 图 34、确定与继电器电路图的接触器、继电器等对应的梯形图中的继电器I/O的地址，并绘制出PLC的I/O接线图，如图3所示；5、利用编程软件设计梯形图；6、程序录入到PLC，调试。
Ⅳ．巡回指导1、根据任务要求设计程序、安装接线、试车。
2、学生实习操作，教师巡回指导。
3、评分检测。
Ⅴ．结束指导课题名称程序设计分课题名称PLC控制交通灯教学目的1、进一步熟悉PLC的基本指令、时序图,如定时器、计数器指令, 并熟练应用。
2、进一步熟悉程序的设计方法。
具体要求1、掌握编程的方法。
2、熟练应用、时序图,如定时器、计数器指令3、提高编程的能力。
4、能够熟练的将梯形图写成对应的指令语句表。
教案纸教案纸图 2Ⅲ.操作要领讲解1、根据时序图分析控制要求（事先最好实地观察交通灯的工作情况）；2、根据控制要求和方向确定PLC的I/O点数：输入（I）点数：启动/停止 2点输出（O）点数：东西方向红、黄、绿灯，南北方向红、黄、绿灯，共计6点。
3、确定I/O的地址，并绘制出PLC的I/O接线图；如图3所示。
4、设计梯形图；5、程序录入到PLC，调试。
教案纸图 3Ⅳ．巡回指导1、根据任务要求及时序图设计程序、安装接线、试车。
2、学生实习操作，教师巡回指导。
3、评分检测。
Ⅴ．结束指导课题§3—1 基本指令介绍课的类型单一新课教学目的1、了解主控指令MC/MCR、栈指令MPS/MRD/MPP的功能2、掌握主控指令MC/MCR、栈指令MPS/MRD/MPP的正确使用方法教学重点MC/MCR、MPS/MRD/MPP指令的使用教案纸Ⅰ：组织教学：1、清点人数2、集中学生注意力Ⅱ：复习导入：对于图1所示的梯形图可以用基本指令写出相应的指令语句表。
但是对图2所示的梯形图则不能用已经讲过的基本指令进行编程。
若写成如图2所示的指令则是错误的。
因此，要正确写出图2所示的梯形图的指令语句表，则必须学习多路输出指令。
图 1 图 2Ⅲ：讲授新课：§3－1 基本指令介绍（三）多路输出指令是一个触点或触点组控制多个逻辑行的梯形图结构，多路输出指令共有两组，一组是MC/MCR指令，一组是MPS/MRD/MPP指令。
现分别介绍：一、MC/MCR指令1、MC指令：MC指令称为“主控指令”。
教案纸功能是：通过MC指令的操作元件的常开触点将左母线临时移到所需要的位置，产生一个临时左母线，形成一个主控电路块。
MC指令的操作元件由两部分组成，一部分是主控指令使用次数（N0～N7），也称主控嵌套层数，一定要从小到大按顺序使用，另一部分是具体操作元件，可以是输出继电器Y或辅助继电器M中的其中一个。
一般使用辅助继电器M。
但是不能使用特殊辅助继电器。
2、MCR指令：称为“主控复位指令”。
功能是取消临时左母线，即将左母线返回到原来位置，结束主控电路块。
MCR指令是主控电路块的终点。
MCR指令的操作元件只有主控指令使用次数N0～N7，但是一定要与MC指令中嵌套层数一致。
如果是多级嵌套，则主控返回时，一定要从大到小按顺序返回。
MC/MCR使用举例如图3所示：图 3教案纸教案纸即不会使数据下压，也不会使数据上托。
3、MPP指令：称为“出栈指令”。
功能是：将1号单元中结果取出，存储器其他单元的数据依次向上推移。
MPP指令没有操作元件。
执行MPP指令时，完成两个动作。
第一个动作是将栈存储器中号单元中结果取出。
第二个动作使将2号单元中结果移到1号单元中。
这个动作称为数据上托。
MPS/MRD/MPP指令的使用如图4、图5所示。
图4 图54、MPS/MRD/MPP指令使用注意事项：（1）MPS指令与MPP指令必须成对使用，缺一不可。
MRD指令有时可以不用。
（2）MPS指令连续使用次数最多不能超过11次。
（3）指令MPS或MRD或MPP之后若有单个常闭触点或常开触点串联，则应用ANI或AND指令。
（4）指令MPS或MRD或MPP之后若有触点组成的电路块教案纸教案纸提问只要RST被操作，任何情况下，操作元件复位对比讲解Ⅰ：组织教学：1、清点人数2、集中学生注意力Ⅱ：复习导入：1、MC/MCR指令的功能及其操作元件。
使用的注意事项是什么？2、MPS/MRD/MPP指令功能及使用的注意事项是什么？Ⅲ：讲授新课：§3－1 基本指令介绍（四）一、置位与复位指令1、置位指令（SET）：功能是：驱动线圈，使其具有自锁功能，维持接通状态。
操作元件：输出继电器Y、辅助继电器M、状态继电器S。
2、复位指令（RST）：功能是：使线圈复位。
操作元件：输出继电器Y、辅助继电器M、状态继电器S、定时器T、计数器C。
置位指令（SET）和复位指令（RST）使用如图1所示。
图 1教案纸运行程序演示二、脉冲微分指令：脉冲微分指令主要用于检测输入的上升沿或下降沿，当条件满足时，产生一个很窄的脉冲信号输出。
1、PLS指令：称为：“上升沿脉冲微分指令”。
功能是：当检测到输入脉冲的上升沿时，PLS指令的操作元件Y或M的线圈得到一个扫描周期，产生一个宽度为一个扫描周期的脉冲信号输出。
PLS指令操作元件为：输出继电器Y、辅助继电器M，不含特殊继电器。
2、PLF指令：称为“下降沿脉冲微分指令”。
功能是：当检测到输入脉冲的下降沿时，PLF指令的操作元件Y或M的线圈得到一个扫描周期，产生一个宽度为一个扫描周期的脉冲信号输出。
PLF指令操作元件为：输出继电器Y、辅助继电器M，不含特殊继电器。
PLS指令和PLF指令使用如图2所示。
图 2教案纸教案纸I．组织教学1、清点人数2、实习纪律3、安全注意事项Ⅱ.简明工艺分析1、任务：用PLC控制舞台艺术灯饰2、要求：我们平时看到五光十色的舞台灯光,可以用PLC来控制。
如图1所示的舞台灯饰，共有7道灯，上方4道呈拱形，下方3道呈阶梯形。
图 1教案纸要求1～7 号灯闪亮的时序如图2所示：图 23、分析：7号灯一亮一灭交替进行，间隔时间为5S；6、5、4号3道灯由内到外依次点亮，间隔时间为10S；3、2、1号阶梯灯由上至下依次点亮，间隔时间为10S，再全灭；整个过程需要60秒，循环往复。
Ⅲ.操作要领讲解1、根据时序图分析控制要求；2、根据控制要求和面板确定PLC的I/O点数；3、确定I/O的地址，并绘制出PLC的I/O接线图，如图3所示；4、设计梯形图；5、写出指令语句表。
教案纸。
