第十二章渠系建筑物
2013注册土木(水工结构)案例培训习题04
泵站 12.1 南方某联围区内设一排涝泵站，排水
第 泵站前池由排水渠道与调蓄区相连，在确定进水 十 池的设计水位时，下面哪一选项是正确的。 二 章 A．以调蓄区设计低水位作为设计水位； 取 水 失后作为设计水位； 建 筑 C．以排水区内部耕作区90%以上耕地不受涝的高 物 程作为设计水位；
B．以调蓄区的设计高水位加上排水渠道的水力损

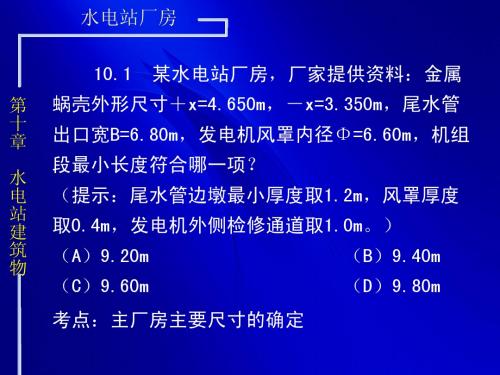

水电站厂房 10.1
第 十 章 水 电 站 建 筑 物
某水电站厂房，厂家提供资料：金属
蜗壳外形尺寸＋x=4.650m，－x=3.350m，尾水管
出口宽B=6.80m，发电机风罩内径Φ=6.60m，机组
段最小长度符合哪一项？ （提示：尾水管边墩最小厚度取1.2m，风罩厚度 取0.4m，发电机外侧检修通道取1.0m。） （A）9.20m （B）9.40m

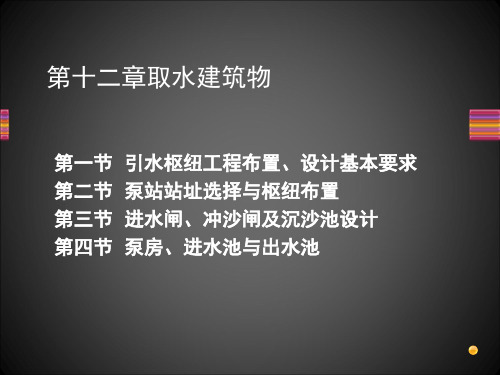

第 十 二 章 取 水 建 筑 物
引水枢纽
第 十 二 章 取 水 建 筑 物
多泥沙河流上有坝引水渠首常采用侧 面引水，正面排沙的布置型式，进水闸的引水 角宜采用 ，进水闸底板高程应______冲 沙闸底板高程，冲沙闸宜 进水闸布 置，冲沙闸前缘线宜与河道主流方向 。 下列选项中哪一项合理 （A）锐角 等于 紧靠 垂直 （B）直角 低于 远离 夹纯角 （C）锐角 高于 紧靠 垂直 （D）直角 低于 远离 夹纯角
发电机的尺寸控制
L=6.60+2*0.4+2*1.0=9.4m
所以机组段最小长度为9.60m
进水口设计
10.2
第 十 章 水 电 站 建 筑 物
某坝后式电站厂房，采用有压单机单管
引水，单机引用流量为104.0m3/s。发电最低运行 水位为167m，检修闸门孔口尺寸为5.20×7.50m （宽×高），工作闸门孔口尺寸为5.20×6.25m， 试确定进水口底部高程？

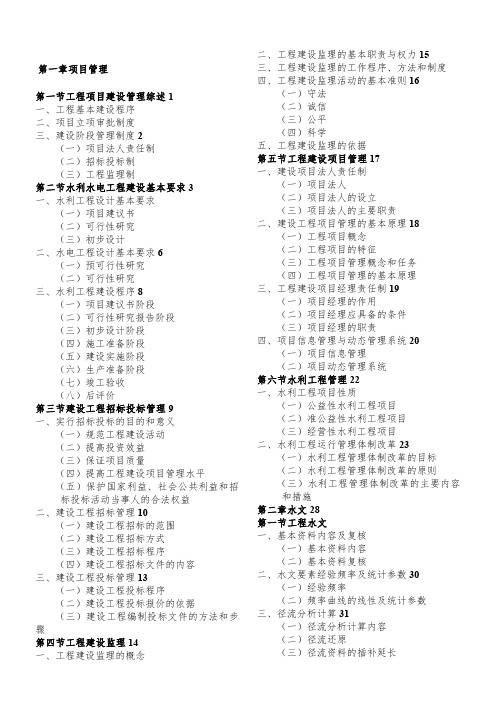

注册土木工程师(水利水电工程-水土保持)专业基础教材目录(2013版)
第一章项目管理第一节工程项目建设管理综述1一、工程基本建设程序二、项目立项审批制度三、建设阶段管理制度2（一）项目法人责任制（二）招标投标制（三）工程监理制（一）建设工程招标的范围（二）建设工程招标方式（三）建设工程招标程序（四）建设工程招标文件的内容三、建设工程投标管理13（一）建设工程投标程序（二）建设工程投标报价的依据（三）建设工程编制投标文件的方法和步骤第四节工程建设监理14一、工程建设监理的概念二、工程建设监理的基本职责与权力15三、工程建设监理的工作程序、方法和制度四、工程建设监理活动的基本准则16（一）守法（二）诚信（三）公平（四）科学五、工程建设监理的依据第五节工程建设项目管理17一、建设项目法人责任制（一）项目法人第一节工程水文一、基本资料内容及复核（一）基本资料内容（二）基本资料复核二、水文要素经验频率及统计参数30（一）经验频率（二）频率曲线的线性及统计参数三、径流分析计算31（一）径流分析计算内容（二）径流还原（三）径流资料的插补延长（四）径流系列代表性分析（五）径流计算四、设计洪水计算33（一）设计洪水计算的内容（二）洪水、暴雨系列（三）历史洪水和暴雨的调查与考证（四）经验频率、统计参数及设计值（五）设计洪水过程线（六）成果合理性检查五、水位流量关系拟定36（一）基本方法求二、土的主要物理水理性质49三、图的主要力学性质及指标50第二节岩体工程地质特性一、岩石的工程地质特性（一）岩石分类（二）岩石的主要物理、水理性质及指标（三）岩石的主要力学性质及指标二、岩体的工程地质特性54（一）岩体结构及分类（二）岩体质量与RQD（三）岩体完整性及分类（四）岩体风华及分带（五）软弱夹层的工程地质特性（六）岩（土）体的渗透性及分级第三节特殊岩体的工程地质特性58一、喀斯特（一）基本概念（二）喀斯特发育的基本条件（三）喀斯特的发育规律（四）喀斯特类型二、湿陷性黄土60（一）基本概念（一）主要术语（二）地震安全性评价的工作内容（三）水利水电工程对地震危险性分析工作的规定三、中国地震动参数区划图67四、活断层68（一）活断层的定义（二）活断层研究方法（三）活断层的判别第五节水库工程地质70一、水库区工程地质勘察（一）规划阶段（二）可行性研究阶段（三）初步设计阶段二、水库蓄水后的主要工程地质问题71（一）水库渗漏（二）水库浸没（三）水库塌岸三、水库诱发地震74（一）水库诱发地震的特征（二）水库诱发地震的成因类型（三）水库诱发地震的工程地质条件分析（一）砂砾料（二）土料（三）人工骨料（四）碎（砾）石类土料三、各类天然建筑材料勘察要求92（一）料场场地分类（二）勘探布置第四章工程任务与规模94第一节防洪治涝一、防洪工程系统及允许泄量（一）防洪工程系统的组成（二）防洪标准（三）防洪控制断面允许泄量（四）防洪工程系统联合运用二、防洪工程的水利计算97（一）堤防（二）水库（三）分洪工程三、治涝工程系统101（一）治涝工程系统组成（二）治涝标准（三）治涝规划设计的一般原则（三）水轮机额定水头选择六、抽水蓄能电站的工作原理118（一）抽水蓄能电站的工作原理（二）抽水蓄能电站的类型（三）调峰容量平衡计算（四）装机容量选择第三节水资源配置及供水工程120一、供水量、用水量调查统计（一）供水量调查统计的分类（二）供水量调查统计的要求（三）用水量调查统计的分类（四）用水量调查统计的要求二、供水水源和水资源配置122（一）设计标准（二）供水水源（三）水资源供需分析和配置三、城镇供水工程123（一）城镇需水量预测（二）城镇供水四、调水工程125（一）调水工程必要性论证原则（二）调水工程调水量的确定（三）分汊型河段的整治（四）游荡型河段的整治（五）浅滩的整治第六节综合利用水库142一、综合利用水库基本概念（一）综合利用任务和顺序的确定（二）综合利用水库特征水位与特征库容二、综合利用水库防洪与兴利的结合146（一）综合利用水库防洪兴利结合的形式（二）防洪与兴利库容结合形式的适用条件三、水库调节计算和调度图148（一）水库的调节性能（二）兴利调节计算（三）水库调度图四、水库回水计算149（一）计算目的（二）计算方法（三）水库回水曲线计算（四）回水推算成果合理性分析第五章工程总体设计153第一节工程等级划分及标准154163（三）引水建筑物（四）输（排）水渠系及交叉建筑物（五）发电厂房（泵房）及开关站（变电站）（六）通航、过木及过鱼建筑物（七）堤防及河道整治建筑物三、工程总布置应考虑的主要因素164（一）枢纽布置设计的一般原则（二）枢纽布置方案选择考虑的主要因素第六章水工建筑物167第一节土石坝一、土石坝筑坝材料选择与填筑标准（一）土石坝的筑坝材料选择（二）土石坝各种筑坝材料的填筑标准（三）面板堆石坝各种筑坝材料的选择标准二、碾压土石坝坝体结构设计169（一）坝体材料分区（二）坝体坝坡的选择（三）坝体防渗体的选择（四）反滤层与过渡层设计三、碾压土石坝坝体排水及构造设计171一、（一）基础处理原则及一般规定（二）基础处理主要方法第三节拱坝188一、拱坝布置、设计基本要求及安全标准（一）拱坝布置（二）拱坝设计基本要求（三）拱坝设计安全标准二、拱坝坝体结构及构造设计192（一）坝顶布置（二）横缝、纵缝与接缝灌浆（三）坝内廊道及交通（四）坝体止水和排水（五）坝体混凝土及分区设计（六）工作稳定分析三、拱坝坝身泄水建筑物型式193四、拱坝消能防冲结构设计194五、拱坝基础处理原则和主要方法195（一）基础处理原则及一般规定（二）基础处理主要方法第四节水工隧洞198一、水工隧洞洞线选择与进、出口布置（一）水工隧洞设计原则（二）闸室布置二、水闸防渗排水、消能防冲及两岸连接布置与设计208（一）防渗排水布置（二）消能防冲布置（三）两岸连接布置第七节堤防210一、堤线布置及堤型选择（一）堤线布置（二）河堤堤距的确定（三）堤型选择二、堤身设计211（一）一般规定（二）筑堤材料与土堤填筑标准（三）堤顶高程（四）土堤堤顶结构（五）护坡三、堤基处理213（一）一般规定（二）软弱堤基处理四、堤岸防护213（一）一般规定二、水电站进水建筑物布置及设计224（一）进水口类型（二）进水口布置（三）开敞式进水口布置及孔口尺寸拟定（四）深孔式进水口高程选择及尺寸拟定三、水电站压力管道布置及设计226（一）压力管道的功能和类型及其材料要求（二）压力管道的布置（三）压力管道水利计算（四）压力管道结构分析（五）岔管（六）压力管道构造要求第十节水工金属结构229一、闸门的分类（一）闸门按工作性质分类（二）闸门按结构形式和动作特征分类二、闸门的布置、选型230（一）闸门布置的一般要求（二）闸门选型的一般原则（三）表孔溢洪道闸门的布置于选型（四）深孔泄水孔闸门的布置与选型（一）截流方式（二）截流方式的选择（三）截流设计的原则六、基坑排水240（一）初期排水（二）经常性排水第二节主体工程施工方法240一、主体工程施工概要二、土石方明挖240（一）岩石开挖级别（二）坝基开挖顺序与开挖方法（三）高边坡开挖原则（四）出渣道路布置原则三、地基处理241（一）基岩灌浆（二）防渗墙施工四、碾压式土石坝施工242（一）料场规划原则（二）坝料上坝运输（三）坝料填筑五、混凝土施工243（一）混凝土施工方案选择原则（四）移民工作的主要步骤三、征地移民所依据的政策法规体系250（一）法律（二）行政法规（三）规程规范（四）地方性法规及规章第二节移民前期工程程序251一、移民安置规划设计概述二、水利工程移民前期工作主要内容和工作深度252（一）项目建议书阶段（二）可行性研究报告阶段（三）初步设计阶段三、水电工程移民前期工程主要内容和工作深度254（一）预可行性研究报告阶段（二）可行性研究报告阶段四、移民安置规划编制的程序254第三节建设征地范围255一、工程征地范围五、城镇、集镇部分调查内容269（一）基本情况调查（二）用地调查（三）人口调查（四）房屋和附属设施调查（五）机关事业单位调查（六）企业调查（七）基础设施调查（八）其他调查六、专业项目（含企业）调查内容270（一）企业调查（二）交通运输设施调查（三）水利水电设施调查（四）电力设施调查（五）电信设施调查（六）广播电视设施调查（七）水文（气象）站调查（八）文物古迹调查（九）矿产资源调查（十）其他调查七、实物调查方法273（一）农村实物调查方法（四）建设用地规模（五）基础设施二、工业企业处理规划282三、专业项目处理规划283第七节水库库底清理与防护工程283 一、水库库底清理范围和对象（一）清理范围和对象（二）清理调查二、水库库底清理284（一）建筑物拆除与清理（二）卫生清理（三）林木清理（四）特殊清理三、防护工程设计285第八节征地移民补偿投资（费用）概（估）算286一、有关专业术语二、概（估）算编制原则和依据286（一）概（估）算编制原则（二）概（估）算编制依据三、补偿投资（费用）概（估）算项目划分及费用构成287（十一）地面径流与水损失（十二）水土流失防治责任范围、项目建设区和直接影响区（十三）水土流失治理度和植被覆盖率二、我国土壤侵蚀类型及分区295（一）土壤侵蚀类型和形式（二）土壤侵蚀影响因素（三）我国土壤侵蚀类型分区三、我国土壤侵蚀强度分级297（一）水力侵蚀强度分级（二）重力侵蚀强度分级（三）风蚀强度分级标准第二节法律法规技术标准及前期工作299 一、法律法规技术标准（一）法律法规体系（二）水土保持技术标准二、水土保持生态建设前期工作302（一）前期工作程序（二）各阶段的内容与深度要求三、建设项目水土保持前期工作302（一）前期工作程序（二）各阶段主要内容和设计深度三、耕作措施315四、风沙治理措施316第五节建设项目水土保持设计316一、建设项目水土保持措施类型和作业（一）预防管理措施（二）治理措施二、建设项目水土保持设计要求和内容317（一）编制原则（二）防治目标（三）主体工程水土保持分析与评价（四）水土流失调查与预测（五）防治责任范围及分区（六）防治措施布局三、建设项目水土保持分区防治措施设计319 第六节水土保持投资概（估）算及效益321 一、水土保持工程概（估）算编制（一）编制依据（二）水土保持生态建设工程概（估）算编制规定（三）开发建设项目水土保持工程概（估）算编制规定（四）开发建设项目水土保持工程概（估）（估）（二）工业用水区（三）农业用水区（四）渔业用水区（五）景观娱乐用水区（六）过渡区（七）排污控制区第二节水功能区纳污能力及污染物入河量控制333一、基本概念（一）水环境容量（二）水功能区纳污能力（三）污染物入河控制量（四）排污削减量二、水功能区污染物入河量控制方案与排污削减量333三、入河排污口整治334（一）基本要求（二）入河排污口布局（三）入河排污口整治方案四、面源控制334（一）面源污染物调查与估算（二）面源控制措施一、一、一、评价工作等级划分二、基本要求三、调查范围四、调查方法五、调查内容344六、环境现状评价344七、环境质量标准345第二节环境影响识别和预测评价345一、环境影响识别（一）工程分析（二）环境影响识别与筛选二、环境影响预测评价346（一）预测评价的原则（二）预测评价内容和要求第三节环境保护对策措施351一、基本要求二、环境保护措施351（一）水环境保护（二）大气污染防治（三）环境噪声控制（四）施工固体废物处理（五）生态保护二、评价指标及评价准则363（一）经济内部效益率（EIRR）（二）经济净现值（ENPV）第三节财务评价365一、财务评价的概念及水利水电项目财务评价的特点（一）财务评价的一般概念（二）水利项目财务评价的特点二、财务评价中的费用组成和综合利用工程费用分摊366（一）费用构成及其估算方法（二）综合利用水利建设项目费用分摊三、财务评价中成本费用估算369（一）总成本费用的构成（二）年运行费估算（三）固定成本与可变成本估算四、销售收入估算370五、财务评价指标及评价准则370（一）财务生存能力分析（二）偿债能力分析（三）盈利能力分析（四）不确定性分析。

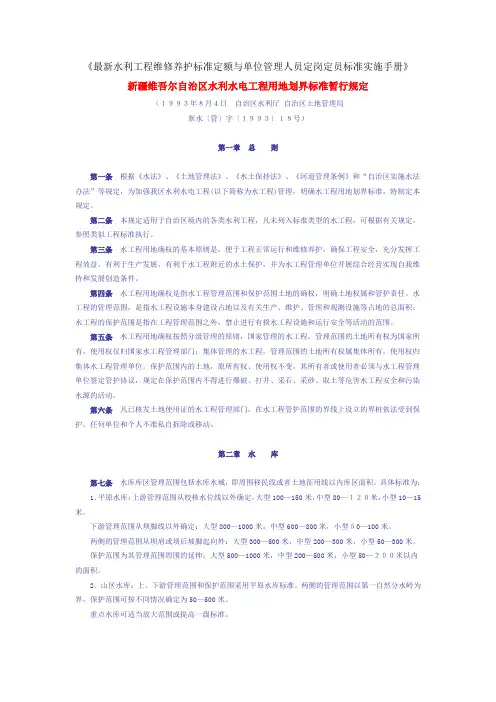

新疆自治区水利水电工程用地划界标准暂行规定
《最新水利工程维修养护标准定额与单位管理人员定岗定员标准实施手册》新疆维吾尔自治区水利水电工程用地划界标准暂行规定（１９９３年８月４日自治区水利厅自治区土地管理局新水〔管〕字〔１９９３〕１８号）第一章总则第一条根据《水法》、《土地管理法》、《水土保持法》、《河道管理条例》和“自治区实施水法办法”等规定，为加强我区水利水电工程(以下简称为水工程)管理，明确水工程用地划界标准，特制定本规定。
第二条本规定适用于自治区境内的各类水利工程，凡未列入标准类型的水工程，可根据有关规定，参照类似工程标准执行。
第三条水工程用地确权的基本原则是，便于工程正常运行和维修养护，确保工程安全，充分发挥工程效益。
有利于生产发展，有利于水工程附近的水土保护，并为水工程管理单位开展综合经营实现自我维持和发展创造条件。
第四条水工程用地确权是指水工程管理范围和保护范围土地的确权，明确土地权属和管护责任。
水工程的管理范围，是指水工程设施本身建设占地以及有关生产、维护、管理和观测设施等占地的总面积；水工程的保护范围是指在工程管理范围之外，禁止进行有损水工程设施和运行安全等活动的范围。
第五条水工程用地确权按照分级管理的原则，国家管理的水工程，管理范围的土地所有权为国家所有，使用权仅归国家水工程管理部门；集体管理的水工程，管理范围的土地所有权属集体所有，使用权归集体水工程管理单位。
保护范围内的土地，原所有权、使用权不变，其所有者或使用者必须与水工程管理单位签定管护协议，规定在保护范围内不得进行爆破、打井、采石、采砂、取土等危害水工程安全和污染水源的活动。
第六条凡已核发土地使用证的水工程管理部门，在水工程管护范围的界线上设立的界桩依法受到保护，任何单位和个人不准私自拆除或移动。
第二章水库第七条水库库区管理范围包括水库水域，即周围移民线或者土地征用线以内库区面积。
具体标准为：1．平原水库：上游管理范围从校核水位线以外确定，大型100—150米，中型80—１２０米，小型10—15米。
建造师一级水利水电讲义之水工建筑物分类
建造师一级水利水电讲义之水工建筑物分类建造师一级水利水电讲义之水工建筑物分类水工建筑物一般按它的作用和使用时期等来进行分类。
（一）水工建筑物按作用分类水工建筑物按其作用可分为挡水建筑物、泄水建筑物、输水建筑物、取（进）水建筑物、整治建筑物以及专门为灌溉、发电、过坝需要而兴建的建筑物。
1．挡水建筑物。
是用来拦截江河，形成水库或壅高水位的建筑物，如各种坝和水闸，或用以抗御洪水，如沿江河海岸修建的堤防、海塘等。
2．泄水建筑物。
是用于宣泄多余洪水量、排放泥沙和冰凌，以及为了人防、检修而放空水库、渠道等，以保证大坝和其他建筑物安全的建筑物。
如各种溢流坝、坝身泄水孔、岸边溢洪道和泄水隧洞等。
3．输水建筑物。
是为了发电、灌溉和供水的需要，从上游向下游输水用的建筑物，如引水隧洞、引水涵管、渠道、渡槽、倒虹吸等。
4．取（进）水建筑物。
是输水建筑物的首部建筑物，如引水隧洞的进水口段、灌溉渠首和供水用的进水闸、扬水站等。
5．整治建筑物。
是用以改善河流的水流条仵，调整河流水流对河床及河岸的作用以及为防护水库、湖泊中的波浪和水流对岸坡冲刷的建筑物，如丁坝、顺坝、导流堤、护底和护岸等。
6．专门为灌溉、发电、过坝需要而兴建的建筑物。
（1）水电站建筑物：如水电站用的压力管道、压力前池、调压室、电站厂房。
（2）灌溉、排水建筑物：如灌溉渠道上的节制闸、分水闸和渠道上的建筑物（渡槽、倒虹吸、跌水等）。
（3）水运建筑物：保证河流通航及浮运木材而修建的建筑物，如升船机、船闸、筏道、码头等。
（4）给水、下水建筑物：如自来水厂的抽水站、滤水池和水塔，以及排除污水的下水道等。
（5）渔业建筑物：为了使河流中鱼类通过闸坝而修建的鱼道、升鱼机等。
有些水工建筑物在枢纽中所起的作用并不是单一的。
例如溢流坝既起挡水作用，又起泄水作用；水闸既可挡水，又能泄水，还可作为灌溉渠首或供水工程的取水建筑物等。
在水利枢纽布置时，应尽量使一个建筑物起到多种作用。
（二）水工建筑物按使用时期分类水工建筑物按使用时期分为永久性建筑物和临时性建筑物。

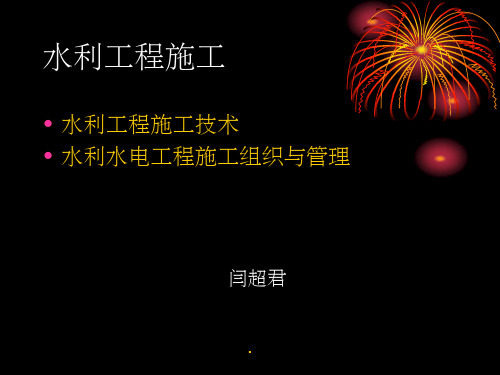

水利工程施工完整ppt课件
• 3、按系统工程原理组织施工的原则：一项水 利工程施工就是一个系统，在这个系统中，有 主体过程施工和附属、配套工程施工；有建筑 工程和安装工程施工；有前方现场施工和后方 辅助生产及后勤供应；有勘测设计科学研究和 施工的配合；有各个工种之间的协调工作等。 所有这些问题构成了一个有机的整体，围绕一 个共同的目标进行活动 ，要是这些活动在时 间上相互协调，在空间上互不干扰，密切配合， 就应按系统工程原理组织过程施工，使各项活 动总体上达到最佳化。
.
• 4、实行科学管理的原则：应按经济规律办事， 建立健全各种管理制度，明确岗位责任，实行 奖罚分明，以充分调动各方面的积极因素。如 做好人力物力的综合平衡，实现均衡、连续、 有节奏地施工。
• 5、一切从实际出发的原则：施工中的各项活 动必须根据当时当地的实际情况 制定具体措 施，任何脱离具体条件的做法，都是违反施工 的科学规律的，都可能导致工程失败，甚至会 引起严重后果。
水利工程施工
• 水利工程施工技术 • 水利水电工程施工组织与管理
闫超君
.
水利工程施工技术
• 绪论 • 第一章 土方工程施工 • 第二章 砌筑工程 • 第三章 爆破工程 • 第四章 吊装工程 • 第五章 钢筋工程 • 第六章 模板工程 • 第七章 混凝土工程 • 第八章 灌浆工程 • 第九章 施工导流与截流 • 第十章 基坑施工 • 第十一章 土石坝施工 • 第十二章 混凝土坝施工 • 第十三章 地下工程施工
• 4、涉及部门多要统筹兼顾全面规划：如防洪、 发电、航运、灌溉，工业与城市用水等，要统 一考虑，妥善安排，这就增加了施工的复杂性。
.
• 5、施工前的准备工作量大重要性强：水 利工程往往建在山谷地区，交通不便， 施工前常需要建设施工现场内外的交通 道路、为施工服务的辅助企业施工过程 使用的办公和生活用房。这些工程以外 的设施工作量往往较大，必须充分重视， 使之既满足施工要求，又要努力减少工 程投资。

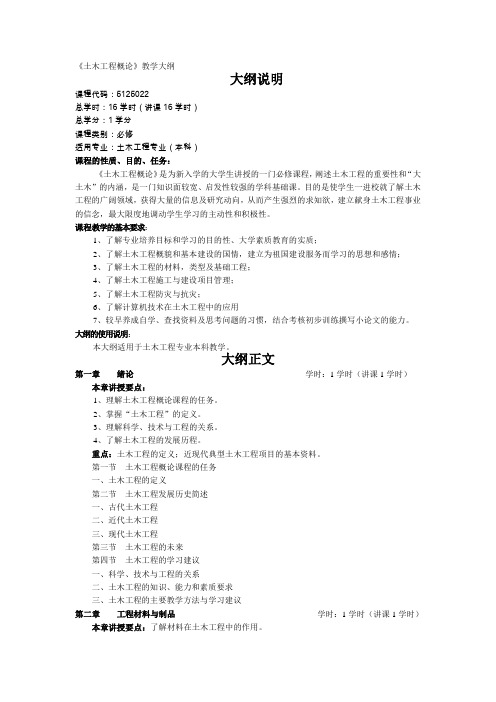

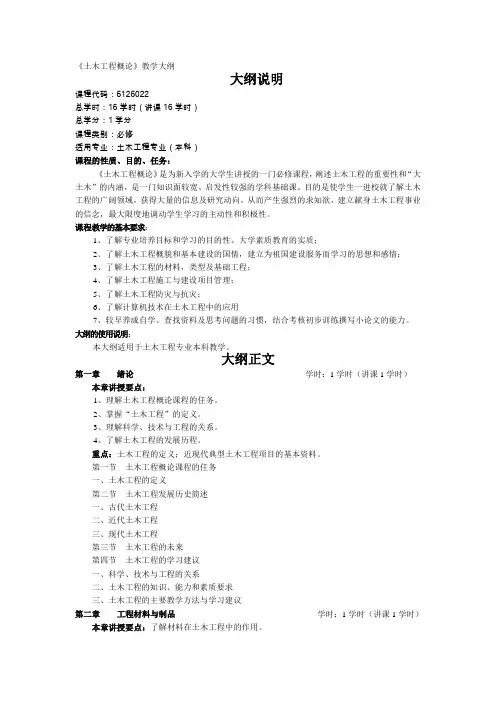

《土木工程概论》教学大纲
《土木工程概论》教学大纲大纲说明课程代码：5125022总学时：16学时（讲课16学时）总学分：1学分课程类别：必修适用专业：土木工程专业（本科）课程的性质、目的、任务：《土木工程概论》是为新入学的大学生讲授的一门必修课程，阐述土木工程的重要性和“大土木”的内涵，是一门知识面较宽、启发性较强的学科基础课。
目的是使学生一进校就了解土木工程的广阔领域，获得大量的信息及研究动向，从而产生强烈的求知欲，建立献身土木工程事业的信念，最大限度地调动学生学习的主动性和积极性。
课程教学的基本要求：1、了解专业培养目标和学习的目的性、大学素质教育的实质；2、了解土木工程概貌和基本建设的国情，建立为祖国建设服务而学习的思想和感情；3、了解土木工程的材料，类型及基础工程；4、了解土木工程施工与建设项目管理；5、了解土木工程防灾与抗灾；6、了解计算机技术在土木工程中的应用7、较早养成自学、查找资料及思考问题的习惯，结合考核初步训练撰写小论文的能力。
大纲的使用说明：本大纲适用于土木工程专业本科教学。
大纲正文第一章绪论学时：1学时（讲课1学时）本章讲授要点：1、理解土木工程概论课程的任务。
2、掌握“土木工程”的定义。
3、理解科学、技术与工程的关系。
4、了解土木工程的发展历程。
重点：土木工程的定义；近现代典型土木工程项目的基本资料。
第一节土木工程概论课程的任务一、土木工程的定义第二节土木工程发展历史简述一、古代土木工程二、近代土木工程三、现代土木工程第三节土木工程的未来第四节土木工程的学习建议一、科学、技术与工程的关系二、土木工程的知识、能力和素质要求三、土木工程的主要教学方法与学习建议第二章工程材料与制品学时：1学时（讲课1学时）本章讲授要点：了解材料在土木工程中的作用。
重点：混凝土的材料组成和种类；水泥、砖、钢材的种类；砂浆的组成、分类和各种砂浆的使用范围。
第一节砖、瓦、砂、石、灰一、砖二、瓦三、砂四、石五、灰第二节钢材第三节木材第四节水泥一、水泥的定义和分类二、硅酸盐水泥三、其他品种水泥第五节混凝土与砂浆一、混凝土二、砂浆第六节其他材料一、沥青、沥青制品与其他防水材料二、玻璃、陶瓷制品三、塑料与塑料制品四、绝热材料五、吸声材料六、装饰材料七、新型复合板材八、绿色建材第三章基础工程学时：2学时（讲课2学时）本章讲授要点：了解工程地质、基础工程、地基处理方面的基本知识。

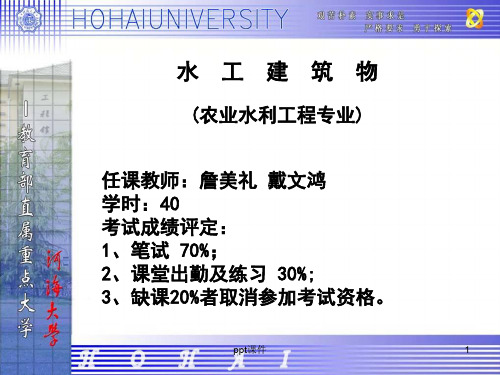

河海大学水工建筑物版 ppt课件
一、水资源
1、为什么说水是一种重要资源？
(1) 必需品–––生命、工农业生产；
(2) 必要介质–––航运交通，水产事业；
(3) 重要能源–––可利用，可再生；
(4) 必要条件–––改善环境，发展旅游。
2、全球水量分布特点：
•
海洋咸水为主，淡水–––2.5％
• 3、我国水资源分布特点：
• (1) 我国水资源不丰富(人均意义-占全球人均1/4)；
• 坝体材料及构造，地基处理这两部分，要交待其在工程中的重 要性。限于时间及毕业后工作中学习，所以在讲课时讲清其设 计基本原理，简要介绍主要措施。
• 3、拱坝： • 本章重点是拱坝布置，应力分析及坝头稳定分析。坝体应力分
析中，温度荷载要讲清楚。限于课时，这里主要讲解拱坝的工 作原理与重力坝不同之处。
19
• (四)失事后果的严重性 • 水工建筑物，特别是堤坝等挡水建筑物，一旦失事，将给下
游人民的生命财产和经济建设带来灾难性损失。因此，在勘 测、规划、设计、施工及管理时都要慎重对待，按科学规律
办事，妥善解决安全与经济的矛盾。
ppt课件
20
• 第三节 水利枢纽与水工建筑物的等级划分
•
为了解决安全性与经济性的矛盾，首先要对水利枢纽进行分
力计算及基本构造 。
ppt课件
4
• 荷载及其组合，不仅针对本章而言，对其它水工建筑物均有用 处，要注意讲清基本概念。
• 抗滑稳定分析中，不仅介绍计算方法与公式，而且要加以分析 并要讲解计算公式中各种参数的选用问题。
• 应力分析要讲清孔隙水应力和接触应力的概念，以便讲清楚未 考虑扬压力计算的应力和考虑扬压力计算的应力。
75~25
三
中型
工程地质学-第十二章 渠道的工程地质研究
五、自然地质现象
包括：滑坡、崩塌、泥石流以及喀斯特的地表出露等 现象。
渠道选线时应尽量避开，无法避开时要提出治理措施。
六、天然建筑材料
要遵循“就地取材”原则。 渠道选线时应查明天然建筑材料的分布、储量和质量， 以及开采运输条件等。 此外，要反复测算土石方的开挖量和填方量，寻找平 衡点，尽量减少天然建筑材料的用量。
L
D wVI
上式D在分母中，降低了渠道边 坡的稳定性。
关于两组或以上结构面的 稳定计算，基本原理相同。
图11-6 水压力对边坡稳定的影响 （b）动水压力
二、渠道边坡的稳定分析及处理措施
㈡ 土质渠道边坡的稳定分析 土质渠道边坡的稳定性主要取决于土的性质、结构及含水状态，
而非结构面（多呈水平状，断裂及褶曲现象少）。 一般砂性土比粘性土及软土稳定性好；均质的比非均质的好；
适宜在地势平坦的山前平原及平原区。多为土方工程，故施工 容易并便于机械化施工。选线时要注意微地形变化，尽量选在地势 最高处，以控制自流灌溉面积。在低洼处应尽量减少填土工程并与 排水系统配合使用。
二、岩土类型及其工程性质与渠道选线的关系
基岩山区：选线要考虑岩石的类型和风化程度。坚硬及半坚硬 岩石均适于修渠道，但对强度很高、裂隙发育的石英岩、玄武岩则 施工困难且易漏水；软弱岩石透水性小，是良好的隔水层，但要注 意遇水软化、泥化、崩解和膨胀现象，影响渠道边坡稳定。
3、工程地质比拟法
在地质条件变化大的地带，应划分地质单元分段计算。选择 地质条件相似的邻近老渠道，根据它在未防渗处理前的多年实测 渗漏资料，来推算新建渠道的设计渗漏量。如宝鸡峡塬边渠道的 渗漏量就是根据邻近的泾、洛、渭三个老渠道的实测资料得出的。 P173。
三、渠道的防渗措施
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二节
渡
槽
第二节
渡
槽
图12-4
渡槽纵剖面图（单位：㎝）
二、渡槽的类型
渡槽的类型一般是指输水槽身及其支承结构 的类型。槽身及支承结构的类型各式各样，所 用材料又有所不同，施工方法也各异，因而分 类方式就很多。 按施工方法分，有现浇整体式渡槽、预制装 配式渡槽、预应力渡槽等。 按所用材料分，有木渡槽、砌石渡槽、混凝 土渡槽、钢筋混凝土渡槽等。 按槽身断面分，有矩形槽、U形槽、梯形槽、 椭圆形槽、圆管形槽等，通常用的是前两种。 按支承结构型式分，有梁式渡槽、拱式渡 槽、桁架式渡槽、组合式渡槽、悬吊式渡槽、 斜拉式渡槽等，其中常用的是前两类。
二、渡槽的类型
二、渡槽的类型
梁式渡槽与拱式渡槽
当地形平坦、槽高不大时，一般采用梁式 渡槽，施工与吊装均比较方便；对于窄深的山 谷地形，当两岸地质件较好时，有足够的强度 与稳定性时，宜建大跨度拱式渡槽，以避免很 高的中间墩架；地形、地质条件比较复杂时， 应作具体分析。例如，跨越河道的渡槽，当河 道水深流急、槽底距河床高度大、水下施工较 困难，而滩地部分槽底距地面不高且渡槽较长 时，可在河床部分采用大跨度的拱式渡槽，在 滩地采用梁式或中小跨度的拱式渡槽，当地基 承载能力较低时，可考虑采用轻型结构的渡槽。

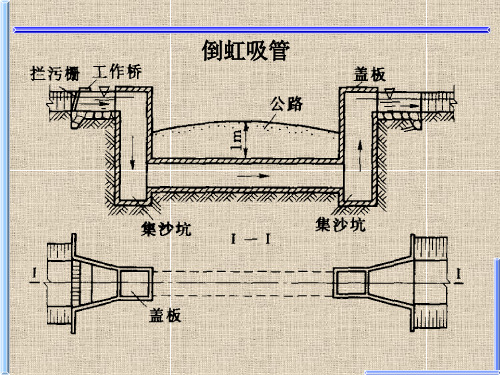

第 十二 章 渠系建筑物
渠系建筑物是指为安全、合理地 输配水量，以满足各部门的需要， 在渠道系统上修建的建筑物。 渠系建筑物按照作用不同，可分 为控制建筑物、交叉建筑物、泄水 建筑物、衔接建筑物、量水建筑物 等。
第一节 渠 道
渠道是连接水源与农田之间的输水工程。 渠道系统是指从水源取水、通过渠道及 其附属建筑物向农田供水、经由田间工程 进行农田灌水的工程系统，包括渠首工程、 输配水工程、田间工程。 灌溉渠道遍布整个灌区，其规划和设 计是否合理，将直接关系到土方量的大小、 渠系建筑物的多少、施工和管理的难易以 及工程效益的大小。
（二）槽身段
梁式渡槽槽身在纵向均匀荷载作用下，一部 分受压，一部分受拉，故常采用钢筋混凝土结 构。为了节约钢筋和水泥用量，还可采用预应 力钢筋混凝土及钢丝网水泥结构，跨度较小的 槽身也可用混凝土建造。 为了适应温度变化及地基不均匀沉陷等原 因而引起的变形，必须设置横向变形缝将槽身 分为独立工作的若干节，并将槽身与进口建筑 物和出口建筑物分开。变形缝之间的每一节槽 身沿纵向有两个支点，所以槽身既能输水又起 纵梁作用。
进口段的布置
1、进口前的渠道上应有一定长度的直 线段。渡槽进口渠道的直线段与槽身连 接，在平面布置上要避免急剧转弯。否 则，易使水流不均匀而偏离一侧，从而 影响渡槽的进流条件，影响正常输水， 对于流量较大、坡度较陡的渡槽，尤其 要注意这一问题。
进口段的布置
进口段的布置
2、设置渐变段
渠道断面可以是梯形、矩形、U形，通常是 梯形的，而且纵坡较缓，所以过水断面与水面 宽度一般较大。 为了降低渡槽造价，槽身纵坡常陡于渠道， 所以槽身断面与宽度常常比渠道小。并且材质 上往往也不相同，故为使水流进槽身时比较平 顺，以利于减小水头损失和防止冲刷，渡槽进 口需设置渐变段。 渐变段可采用扭曲面、八字墙等形状。其 中以扭曲面形式时水流条件较好，应用较多； 八字墙式施工简单方便但水流条件较差，小型 渡槽使用较多。
图12-7 箱式渡槽
图12-8 矩形槽补角大样图
（2） U形槽身
U 形槽身可分为钢筋混凝土 U 形渡槽和 U 形 薄壳渡槽。 钢筋混凝土 U形槽常采用半圆形加直段的 断面形式。为了便于布置纵向受力钢筋，并增 加槽壳的纵向刚度以利于满足底部抗裂要求， 常将槽底弧形段加厚。 U形薄壳槽身是一种轻型而经济的结构， 它具有水力条件好、纵向刚度较大而横向内力 小等优点。缺点是抗冻和耐久性能差，施工工 艺要求较高，如果施工质量不高，容易引起表 面剥落，钢丝网锈蚀、甚至产生裂缝漏水等现 象，一般适用于小型渡槽。
图12-10
槽身接缝止水构造（单位：cm）
a-橡皮压板式止水 b-塑料止水带压板式止水 c-沥青填料式止水 d-粘合式止水 e-套环填料式止水 f-聚氯乙烯胶泥止水
图 12-2 渠道横断面图 （a）、（c）、（e）、（f）土基；（b）、（d）岩基 1—原地面线 2—马道 3—排水沟
渠道横断面
渠道横断面尺寸，应根据水力计算确定。梯 形土渠的边坡应根据稳定条件确定，土渠的边 坡系数 m 一般取 1 ～ 3 。为了管理方便和边坡稳 定，每隔4～6m应设一平台，平台宽1.5～2m， 并在平台内侧设排水沟。 按明渠均匀流公式确定渠道的横断面时， 所选择的渠道的纵坡和糙率应尽量接近实际值， 它们的大小将直接影响渠道断面尺寸的大小和 渠道的冲淤，主要依据渠道有无护面、养护、 施工情况加以选定。
2、砌石防渗
砌石防渗具有就地取材、施工简单、 抗冲、抗磨、耐久等优点。石料有卵石、 块石、条石、石板等，砌筑方法有干砌 和浆砌两种。适用于石料采集方便的地 区。
3、水泥土防渗
水泥土防渗分为干硬性水泥土和塑 性水泥土。水泥土具有较好的防渗效果， 可减少渗漏量80%～90%，能就地取材， 造价低，技术简单，群众容易掌握。但 允许流速小，抗冻性差。适用于温和地 区，且渠道附近有砂土和沙壤土而缺乏 砂石料。
渠道的纵断面
渠道纵断面设计的任务是根据灌溉水 位要求确定渠道的空间位置，主要内容 包括确定渠道纵坡、设计水位线、最低 水位线、渠底线、渠顶高程线，在渠道 的纵断面图上应标明建筑物类型和位置。
图 12-3 渠道纵断面示意图
二、渠道防渗
渠道的渗漏不仅降低渠系水 利用系数，缩小灌溉面积， 而且会抬高地下水位，致使 次生盐碱化。因此，需要对 渠道进行衬护防渗处理。
渠道防渗材料 常用土料、石料、水泥、膜 料、混凝土、沥青混凝土等建立 渠道防渗层，也可利用上述材料 构成复合结构，达到防渗目的。 选用衬砌材料时应根据渠道大小、 防渗效果、使用年限等工程要求， 因地制宜、就地取材。
1、土料防渗
土料防渗是将渠基土夯实或者在 渠床表面铺筑一层夯实的土料防渗 层，包括压实素土、粘砂混合土、 三合土、四合土等。土料防渗具有 一定的防渗效果，能就地取材，造 价低廉，技术简单，但允许流速小， 抗冻耐久性差。适用于气候温和， 且流速较小的中小型渠道。
3 、设置护底与护坡，防止冲刷。对于抗 冲能力较低的土渠，为了防冲，靠近渐变段的 一段渠道可用砌石或混凝土护底、护坡，其长 度等于渐变段长度。 4 、设置连接段。渐变段与槽身之间常因 各种需要再设置一节连接段。对于 U 形槽身需 设置连接段与渐变段末端矩形断面连接；为交 通需要，设置连接段以便布置交通桥或人行桥； 为使停水检修等目的，需要在进口设置节制闸 或留检修门槽；为使槽身与进出口建筑物之间 的伸缩缝便于检修，需要设置连接段伸入渠道 填土边坡或岸坡范围内与渐变段连接。连接段 与渐变段之间的接缝需设置止水以防渗。
1、槽身横断面型式
常见的横断面型式有矩形、 U 形。大流量 渡槽多采用矩形，中小流量可采用矩形也可采 用 U 形。矩形槽身常采用钢筋混凝土或预应力 钢筋混凝土结构， U 形槽身还可以采用钢丝网 水泥或或预应力钢丝网水泥结构。 钢筋混凝土矩形及U 形槽身横断面的造型， 主要取决于槽身的宽深比。由于水力条件与结 构受力条件的矛盾，实际设计中一般根据结构 受力条件及节省材料的原则来选择宽深比。对 于大流量或有通航要求的、需要较大槽宽的矩 形槽。
梁式渡槽与拱式渡槽
梁式渡槽与拱式渡槽
三、梁式渡槽
梁式渡槽槽身置于槽墩或排架上，槽身侧墙 在纵向起梁的作用，故称梁式渡槽。 （一）进口段 为了使渠道水流平顺地进入渡槽，尽量减 小水头损失，避免冲刷、淤积；避免因连接不 当而引起漏水，致使岸坡或填方渠道产生过大 的沉陷和滑坡现象；满足运用、交通、泄水等 的要求。需要设置进口渐变段、连接建筑物 （槽台、挡土墙等）以及为满足运用、交通和 泄水等要求而设置的节制闸、交通桥等。
3、分缝与止水
梁式渡槽的槽身多采用钢筋混凝土 结构。为了适应槽身因温度变化引起的 伸缩变形，渡槽与进口建筑物之间及各 节槽身之间必须用变形缝分开，缝宽3～ 5cm。变形缝需要用既能适应变形又能防 止漏水的材料封堵。 槽身接缝止水所用的材料和构造型 式多种多样。有橡皮压板式止水、塑料 止水带压板式止水、沥青填料式止水、 粘合式止水、套环填料式止水、聚氯乙 烯胶泥止水等
矩形槽身
图12-5 无拉杆的矩形槽 （a）一般式无拉杆矩形渡槽；（b）无拉杆加肋矩形渡槽； （c）无拉杆多纵梁式矩形渡槽
2）有拉杆矩形渡槽
中小型渡槽无通航要求时，一般在 侧墙顶部设置拉杆，以增加侧墙稳定， 改善侧墙的受力条件，减少侧墙横向钢 筋用量。侧墙常采用等厚。在拉杆上可 铺板兼做维修便道。
2）有拉杆矩形渡槽
2）有拉杆矩形渡槽
3）箱式渡槽 用于中小流量双悬臂梁式槽身时比较 经济，既可以输水又可兼做交通桥。箱内 按无压流设计，净空高度一般为0.2～0.6m， 深宽比可采用0.6～0.8或更大。 矩形槽的底板底面可与侧墙底缘齐平 或高于侧墙底缘。为了避免转角处的应力 集中，常在侧墙与底板连接处设补角，角 度=30°～60°，边长一般为15～25 cm。
渠道的类型
灌溉渠道一般可分为干渠、支渠、 斗渠、农渠四级固定渠道。 干渠、支渠主要起输水作用，称为 输水渠道；斗渠、农渠主要起配水作用， 称为配水渠道。
图 12-1 灌溉排水渠道系统示意图
渠道横断面
渠道横断面的形状有梯形、矩形、U型等。 梯形是最常用的横断面形状，因为它便于施工， 并能保持渠道边坡的稳定。 在坚固的岩石中开挖渠道时，宜采用矩形 断面。当渠道通过城镇工矿区或斜坡地段，渠 宽受到限制时，可采用混凝土、砌石等材料作 为挡墙。
5、膜料防渗
5、膜料防渗
5、膜料防渗
5、膜料防渗
5、膜料防渗
5、膜料防渗
第二节
渡
槽
一、渡槽的组成 渡槽是输送水流跨越渠（沟）道、河流、 道路、沟谷等的架空输水建筑物。一般由进口 连接段、槽身、出口连接段、支承结构、基础 等组成。槽身搁置于支承结构上，槽身自重及 槽中的水重等荷载通过支承结构传递给基础， 基础再传给地基。 渡槽一般适用于渠（沟）道跨越深宽河谷 且洪水流量较大、跨越较广阔的滩地或洼地等 情况，是交叉建筑物中采用最多的一种型式。
