桩基工程施工管理规程与工艺标准(doc 5页)
桩基工程施工规范文本
一、适用范围本规范适用于新建、改建、扩建项目中各类桩基工程施工与验收，包括预制桩、灌注桩、地下连续墙、沉井等桩基工程。
二、施工准备1. 工程地质资料齐全，桩基设计图纸已组织会审，桩基专项施工方案已审批。
2. 已排除桩基范围内高空、地面和地下障碍物，场地已平整压实，桩基施工机械能在场地内正常运行，雨期施工已落实排水措施。
3. 施工人员应具备相应的资质，并对施工人员进行安全技术培训。
4. 材料质量要求：1. 预应力桩质量应符合设计要求和施工规范的要求，并有产品合格证和标识，成品管桩外观检查无裂缝等缺陷，管壁厚度符合标准要求。
2. 桩基及护壁使用的砼、钢筋及水泥等原材料的质量应符合国家标准及设计要求，有出厂合格证及见证取样试验报告。
3. 焊条型号及质量应符合设计要求和相关标准的规定，有产品合格证。
4. 护壁泥浆应通过比重测试仪确定配合比。
5. 外加剂、掺合料有出厂合格证明和配合比试验报告，外加早强剂应通过试验选用。
6. 预应力PC桩的混凝土强度等级不低于C50，PHC（高强）桩的混凝土强度等级不低于C80。
7. 桩尖、桩帽的制作及焊接应符合设计要求。
5. 设备质量要求：1. 桩基施工机械及质量检测设备应符合施工专项方案及施工工序、质量检测标准的要求，有出厂合格证及有效期内校验证明。
2. 施工设备应定期进行保养和维修，确保设备正常运行。
三、施工工艺1. 预制桩施工：1. 桩基定位：根据设计图纸，采用全站仪、激光经纬仪等测量设备进行桩基定位，确保桩位准确。
2. 桩基吊装：采用吊车将预制桩吊装至设计位置，确保桩身垂直。
3. 桩基沉桩：采用振动锤、柴油锤等设备将预制桩沉入土中，确保桩身垂直、桩顶标高符合设计要求。
4. 桩基连接：采用焊接、螺栓连接等方式将预制桩连接成整体。
2. 灌注桩施工：1. 桩位定位：采用全站仪、激光经纬仪等测量设备进行桩位定位，确保桩位准确。
2. 钻孔：采用旋转钻、冲击钻等设备进行钻孔，确保孔径、孔深符合设计要求。
管桩施工规范
管桩施工规范
管桩施工规范主要包括以下几个方面：
1. 施工前的准备工作：
- 对施工现场进行勘测和测量，并制定详细的施工计划；
- 确保施工现场的安全，并安排相应的安全措施；
- 准备好所需的材料、设备和人力资源，并进行组织和调度。
2. 施工过程中的操作要求：
- 进行现场勘测，确定桩位和桩长，并布置好桩基线；
- 按照设计要求进行试桩，并进行质量检测；
- 选择合适的钻具和施工方法，进行钻孔；
- 进行桩身清理和测量，确保桩身的质量和尺寸；
- 进行桩基灌注，保证桩体的密实性和稳定性；
- 将桩身与建筑物或其他结构连接，确定牢固性和稳定性； - 对施工过程中的质量进行监督和检查。
3. 施工后的验收工作：
- 对施工成果进行验收，包括桩基尺寸、位置、质量等是否符合要求；
- 对施工过程中的数据和记录进行整理和归档；
- 撤离施工现场，清理施工材料和设备，恢复现场环境。
此外，还应遵守相关的国家和地方标准，如《建筑桩基工程施工及验收规范》等，以确保施工的质量和安全。

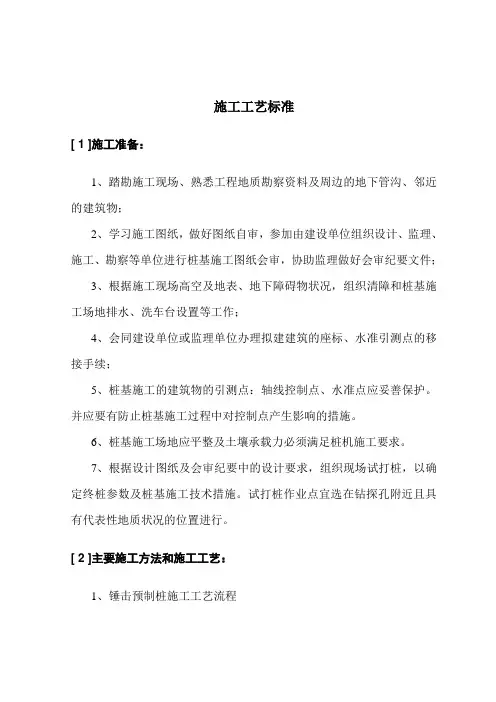

施工工艺标准
施工工艺标准[ 1 ]施工准备：1、踏勘施工现场、熟悉工程地质勘察资料及周边的地下管沟、邻近的建筑物；2、学习施工图纸，做好图纸自审，参加由建设单位组织设计、监理、施工、勘察等单位进行桩基施工图纸会审，协助监理做好会审纪要文件；3、根据施工现场高空及地表、地下障碍物状况，组织清障和桩基施工场地排水、洗车台设置等工作；4、会同建设单位或监理单位办理拟建建筑的座标、水准引测点的移接手续；5、桩基施工的建筑物的引测点：轴线控制点、水准点应妥善保护。
并应要有防止桩基施工过程中对控制点产生影响的措施。
6、桩基施工场地应平整及土壤承载力必须满足桩机施工要求。
7、根据设计图纸及会审纪要中的设计要求，组织现场试打桩，以确定终桩参数及桩基施工技术措施。
试打桩作业点宜选在钻探孔附近且具有代表性地质状况的位置进行。
[ 2 ]主要施工方法和施工工艺：1、锤击预制桩施工工艺流程2、桩位放样：（1）将建筑轴线控制点及水准点引到场地上，根据场地大小和地形复杂程度相适应的设置多个控制点供放桩位样桩用，视打桩过程中对地表推移状况，适时地对所设控制点进行复核。
（2）放桩位样桩时，可选用直角坐标法和极座标法，在桩位中心点地面上打入一支竹扦或一支Φ6钢筋，使其露出地面5~8㎝，再在上涂红油漆。
对大断面的桩宜在样桩周围，用白石灰画一圆心与样桩重合的圆圈，以便插桩对中。
桩样宜以小区域为单位进行放样，在插桩尖时还要进行最终复核。
（3）桩位放样允许偏差如下：1）群桩：20㎜2）单排桩：10㎜3、现场预制方桩起模或成品桩进场：（1）混凝土预制桩达到设计强度的70%后方可起吊，达到100%后才能运输。
现场混凝土预制，属于长桩或总锤击数超过500击的，应符合桩体强度及28天龄期的两项条件才能锤击。
（2）桩的堆放场地应平整、坚实；桩按不同型号、规格、长度及施工顺序进行堆放；垫木与吊点应保持在同一横截面上，且各层垫木应上下对齐；堆放层数不宜超过四层。
预应力管桩层与层之间可以不垫木，底层边缘必须用楔子塞住以防滚动。
桩基工程技术管理制度
桩基工程技术管理制度一、总则为了规范桩基工程施工过程中的技术管理工作，提升桩基工程质量和安全性，制定本管理制度。
二、技术管理1. 工程前期准备阶段在桩基工程施工前，应做好工程前期准备工作，包括勘察设计、方案论证和施工方案制定等。
施工单位应按照设计要求和规范要求对桩基工程进行详细的勘察，确定地质情况和地基状态，为后续施工提供必要的技术依据。
2. 桩基施工工艺技术桩基施工包括各类桩的施工，如钻孔灌注桩、静压灌注桩、预应力桩等。
在施工过程中，施工单位应根据设计要求和规范要求，选取适当的桩基施工工艺，并按照操作规程进行施工。
施工单位应保证施工质量，确保桩基的承载力和稳定性。
3. 施工设备和材料桩基工程涉及到大量的施工设备和施工材料，如挖掘机、混凝土搅拌站、钢筋等。
施工单位应选择合格的设备和材料，保证施工过程中的安全性和质量。
同时，施工单位应对设备和材料进行定期检查和维护，确保其正常运转。
4. 质量管理桩基工程的质量关系到工程的安全性和稳定性。
施工单位应建立健全的质量管理制度，包括质量检测、验收和记录等环节。
施工单位应配备专业的质量检测人员，对桩基工程进行全程跟踪检测，确保施工质量。
5. 安全管理桩基工程的施工过程存在一定的危险性，施工单位应重视安全管理工作。
施工单位应建立完善的安全管理制度，包括安全培训、安全检查和事故应急处理等环节。
施工单位应对施工人员进行安全教育，提高其安全意识和应急处理能力。
6. 环境管理桩基工程的施工过程会对周围环境产生一定的影响，施工单位应加强环境管理工作。
施工单位应遵守环保法规和规范要求，做好环境保护工作，减少对周围环境的影响。
施工单位应合理使用资源，提倡绿色施工，减少对环境的污染。
7. 文档管理施工单位应建立完善的文档管理制度，对桩基工程施工过程进行全程记录和归档。
施工单位应保存桩基工程相关的施工资料、质量检测报告和安全记录等，以备日后查阅和备案。
三、责任分工1. 施工单位应组织专业的技术人员对桩基工程进行全程技术管理，并承担桩基工程施工质量和安全的责任。
桩基工程技术规范
桩基工程施工组织设计要点沈保汉王建良1 概述桩基工程的施工组织与管理,应随着经济体制改革的不断深化和建设市场竞争激烈的形势,加强施工管理,同时应针对桩基施工的特点,在施工中进行科学规划。
施工组织设计是进行施工准备、合理部署施工活动,推行先进技术和实行科学管理的指导性文件。
桩基工程施工组织设计的编制应体现技术先进、经济合理、安全适用和确保质量的原则,应结合工程特点和具体施工条件(工程地质与水文地质条件、环境条件及场地条件等),合理确定桩基施工工艺,选择合适的机械设备,采取有效的技术措施和组织管理手段,确保施工质量,加快施工进度,实现桩施工技术的先进性、可靠性和合理性。
2 桩基工程施工特点在编制桩基工程施工组织设计时,需认真考虑桩基施工特点,主要有: 1)重要性一是桩基础多用于高层建筑,尤其是沿海沿江沿湖地区的高层建筑,其设计承载力较大,如果发生严重的质量事故,将会带来很大的经济损失,甚至造成灾难性的后果;二是其造价占工程总造价的份额较大,因此必须在确保工程质量的前提下,力求降低造价。
2)隐蔽性桩基础属于地下隐蔽工程,因操作质量低劣而引起的多数事故,事后往往不易检验,补救也较困难。
3)复杂性①桩型多,各类桩型的施工工艺、适用范围和技术要求差别很大,因此桩型的选择应考虑多种因素;②地下未知因素多,而往往由于工程勘察费用的限制,勘探工作量及勘探点密度设置也不尽能满足桩基施工的要求,所以试成孔(对于灌注桩)或试沉桩(对于打入桩及压入桩)就显得十分必要;③桩工机械设备品种多,每种桩型的施工,或同一种桩型在不同地层土质中施工时,都有适合于具体施工条件的桩工机械及附属设备,因此机械设备的选择是否适用和合理,对施工造价、进度及工程质量均会产生明显的影响。
4)困难性①施工限制条件多,诸如:用电量和用水量的限制、噪声和振动的限制、泥浆排放的限制及大型车辆和机械进场时间的限制等;②不安全因素多,诸如:高空坠落、深孔坠落、机械伤害、桩架倒塌、物体打击、触电事故、深孔作业时有害气体与孔壁坍塌致伤致命等;③工序多,对于灌注桩施工而言主要有两大工序:成孔和成桩,对于预制桩而言也有两大工序:制桩和沉桩,每一个大工序中又可分为若干个小工序,每道工序中都可能遇到难点。
桩基工程施工管理规程
桩基工程施工管理规程桩基工程施工管理规程《桩基工程施工管理规程》1. 目的用于指导工程管理人员对桩基工程进行全面质量控制，确保桩基工程全过程处于受控状态。
2. 适用范围本规程适用于钻孔灌注桩、预制混凝土桩、预应力管桩及人工挖孔桩等桩基工程施工过程各阶段的质量控制。
3.管理过程3.1 事前控制3.1.1 图纸会审组织监理、施工单位认真做好图纸会审工作。
3.1.2 试沉（打）桩组织设计、勘察、监理、施工单位到现场，进行试沉（打）桩工作，以确定各种施工参数，如贯入度、持力层岩样等。
施工参数应组织签认，并整理归档、列入受控文件。
3.1.3 审批施工方案结合地质勘察报告、周边环境情况、图纸及图纸会审纪要，组织相关人员审核施工单位的施工方案是否合理、科学，并填写《施工方案审批表》。
对施工单位的方案重点审查以下几点内容：a施工机械的选用是否符合要求b施工人员的配备是否到位c.施工路线的安排是否合理d相关技术措施是否合理、可行e 检查、核实施工人员的上岗证、资质证明及施工机械的检定证书，并填写相关纪录。
3.1.5 对于预制混凝土方桩，预应力混凝土管桩需检查其出厂合格证，原材料试验报告是否齐全，所用的焊条是否满足要求，出厂合格证是否齐全，根据检查结果填写相应的质量记录3.1.6 对于沉管灌注桩，需检查桩尖的质量是否满足设计及施工规范要求，其中包括桩尖的混凝土标号、配筋等项内容。
3.2 事中控制3.2.1 检查施工单位现场放线情况是否符合设计及施工规范要求。
3.2.2 检查桩的长度，直径或型号、规格等是否符合设计的要求。
3.2.3桩身垂直度需严格控制在施工规范规定范围以内。
预制桩需用两台经纬仪控制；沉管灌注桩用桩架所附带的线锤控制；钻孔灌注桩需分别用水平尺和线锤控制磨盘的水平度及钻杆的垂直度；人工挖孔桩垂直度可用线锤控制。
3.2.4 对贯入度有要求的端承摩擦桩，需严格控制最后贯入度，达不到设计和施工规范要求的需及时与设计单位联系，提出补救方案，并填写相应的质量记录。
桩基工程管理制度
桩基工程管理制度桩基工程的管理涉及到设计、施工、监理等多个环节，每个环节都需要严格的规范和操作流程。
设计阶段是桩基工程管理的起点。
设计单位应根据地质勘察报告和建筑物的具体要求，合理选择桩型和桩径，制定详细的设计方案。
设计方案应经过专业人员的审核，确保其科学性和可行性。
进入施工阶段，施工单位需根据设计方案制定施工计划，并对施工现场进行合理布局。
施工前，应对施工人员进行技术交底，确保每位工人都清楚施工要求和操作流程。
施工过程中，应严格按照设计要求和施工规范进行作业，对于关键工序如桩位定位、桩身质量控制等，要有专人负责监督。
监理单位在整个桩基工程中扮演着重要的角色。
监理工程师应对施工过程进行全程监督，确保施工质量和进度符合要求。
对于施工中出现的问题，监理工程师应及时提出整改意见，并跟踪整改结果。
同时，监理单位还应定期组织质量检查，对桩基工程的质量进行全面评估。
除了上述关键环节的管理，桩基工程管理制度还应包括以下几个方面：1. 材料管理：确保所有使用的材料符合国家标准和设计要求，对进场材料进行检验，不合格材料一律不得使用。
2. 设备管理：施工设备应定期检查和维护，确保其正常运行，避免因设备故障影响工程质量。
3. 安全管理：制定安全生产计划，对施工人员进行安全教育培训，确保施工现场的安全生产。
4. 环境保护：施工过程中应采取措施减少对环境的影响，如噪音、扬尘等污染的控制，以及废弃物的合理处理。
5. 信息管理：建立项目信息管理系统，及时记录施工过程中的各项数据和变更情况，为后续的质量追溯和管理决策提供依据。
6. 应急预案：针对可能出现的突发事件，如地质灾害、设备故障等，制定应急预案，并进行演练，确保能够迅速有效地应对。
桩基工程管理制度的建立和完善，是确保工程质量、安全和效益的基础。
各参建单位应严格执行管理制度，通过标准化、规范化的管理，提升桩基工程的整体水平。
桩基工程施工质量控制细则
桩基工程施工质量控制细则桩基工程是土木工程中的重要组成部分，对整个工程的稳定性和安全性具有决定性的影响。
为了保证桩基工程的施工质量，需要制定相应的施工质量控制细则。
下面是桩基工程施工质量控制的具体细则。
1.施工方案和设计文件的审查在桩基工程施工前，施工单位应对施工方案进行审查，并与设计文件进行比对。
确保施工方案符合设计要求，施工单位能够正确理解和掌握设计意图，避免施工过程中的误解和偏差。
2.材料的进场检验施工单位在材料进场前，应对各种材料进行检验。
包括钢筋、混凝土、灌浆材料等。
检查材料的质量、规格是否符合设计要求，若存在问题，要及时与供货商协商或更换材料。
3.桩基施工人员的资质要求施工单位应具备相应的资质和经验，桩基施工人员应具备相关岗位的职业技能和证书。
对于没有相关经验的人员，要进行培训和考核，确保其具备相关技术能力。
4.施工设备的选用和维护施工单位应根据桩基的类型和规模，选用适当的施工设备。
施工设备应具备相关的安全保护装置，并定期进行检修和维护，确保施工过程中的安全性和工作效率。
5.施工过程的监控和记录施工单位应安排专人对施工过程进行监控和记录，包括桩身的沉控观测、桩基混凝土浇筑和灌浆过程的记录等。
及时发现和解决施工中的问题，确保施工质量。
6.施工现场的整洁和安全施工单位应对施工现场进行管理，保持施工现场的整洁和安全。
禁止乱堆乱放材料，设置安全警示标志，保持施工现场的通风良好，保护环境和周边设施的安全。
7.桩基验收和试验施工单位应按照设计要求和规范对桩基进行验收和试验。
包括桩基沉控试验、承载力试验和水泥灌浆试验等。
对试验结果进行分析和评价，确保桩基的质量和可靠性。
8.施工质量问题的整改和追踪施工单位应及时处理施工质量问题，整改措施要具体、有效。
对整改后的质量问题进行追踪，确保质量问题得到终身解决，防止类似问题再次出现。
以上就是桩基工程施工质量控制的具体细则，通过遵循这些细则，能够确保桩基工程的施工质量，提高工程的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桩基工程施工管理规程与工艺标准(doc 5页)
桩基工程施工管理规程
文件编号：JD/QW7512-1（1）
修改状态：A/O
管理状态：
分发号：
编制：日期：
审核：日期：
批准：日期：
4.3钻孔灌注桩 4.4人工挖孔桩
5.管理过程
5.1事前控制
5.1.1三通一平
根据不同桩基类型对场地地基承载力、供电量的不同要求，做好场地平整及通电的工作，根据桩的布置情况做好通路的工作，对沉管灌注桩、钻孔灌注桩等需现场拌制砼的桩基工程尚需做好现场通水的工作。
5.1.2图纸会审
按照程序文件的要求及相关管理规程认真做好图纸会审工作。
5.1.3试沉（打）桩
组织设计、勘察单位到现场，进行试沉（打）桩工作，以确定各种施工参数，如贯入度、持力层岩样等。
5.1.4审批施工方案
清孔 测沉渣厚度 二次清孔 下导管 放钢筋笼 灌注混凝土 灌注混凝土
结合地质勘察报告、周边环境情况、图纸会审纪要，审核施工单位的施工方案是否合理、科学，并填写《施工方案审批表》。
对施工单位的方案重点审查以下几点内容：
a.施工机械的选用是否符合要求
b.施工人员的配备是否到位
c.施工路线的安排是否合理
d.相关技术措施是否合理、可行
质量管理体系工作规程文件编号：JD/QW7512-1（1）
主题：桩基工程施工管理规程版本/修改A/O
页码：第3页共4页
5.1.6对于需现场拌制混凝土的桩基工程还需检查砂、石、水泥的试验报告是否齐全，试验结果是否合格，是否已出具混凝土配合比通知单。
根据结果填写相关记录。
5.1.7对于预制混凝土桩，预应力混凝土管桩需检查其出厂合格证，原材料试验报告是否齐全及其所用的焊条是否满足要求，出厂合格证是否齐全，根据检查结果填写相应的质量记录。
5.1.8对于沉管灌注桩，需检查桩尖的质量是否满足设计及施工规范要求，其中包括桩尖的混凝土标号、配筋等项内容。
5.2事中控制
5.2.1检查施工单位现场放线情况是否符合设计及施工规范要求。
5.2.2检查桩的长度，直径或型号、规格等是否符合设计的要求。
5.2.3需现场拌制混凝土的，要严格控制混凝土的质量，砂石及水泥需车车过磅，混凝土试块的制作需满足相应的施工规范要求，对于预制桩，需认真检查桩身质量是否满足相应的设计及施工规范的要求。
5.2.4桩身垂直度需严格控制在施工规范规定的0.5%以内。
预制桩用两台经纬仪控制；沉管灌注桩用桩架所附带的线锤控制；钻孔灌注桩需分别用水平尺和线锤控制磨盘的水平度及钻杆的垂直度；人工挖孔桩垂直度可用线锤控制。
5.2.5对贯入度有要求的端承桩，需严格控制最后贯入度，达不到设计和施工规范要求的需及时与设计单位联系，提出补救方案，并填写相应的质量记录。
对于钻孔桩沉渣厚度需满足设计及施工规范要求。
5.2.6严格遵循施工方案设定的打桩路线进行打桩，无特殊情况不得任意更改。
5.2.7其他方面
5.2.7.1对于预制混凝土管桩，需检查两节桩的接头的质量是否满足施工规范的要求。
5.2.7.2对于各类灌注桩需进行钢筋笼隐检，检查钢筋笼的长度、直径、箍筋、吊筋等项是否满足设计的要求。
沉管灌注桩的拔管速度需严格控制在规范允许的范围内。
5.2.8对于垂直度、最后贯入度达不到要求以及灌注桩的充盈系数达不到要求的桩及预制桩的桩头击碎、超送，少送等质量问题的桩，要及时与设计单位联系，以尽早提出补救方案。
5.2.9要求施工单位每天提交“打桩日报表”和“隐蔽工程验收记录”，由分管人员审核后予以签复。
5.2.10现场管理人员需对20%的桩的成桩过程进行记录，填写《桩基工程施工记录》。
5.2.11人工挖孔桩的施工安全应作为控制重点，必须符合强制性条文的要求。
5.2.12施工完成后，桩孔必须用粘土回填或采取覆盖措施，防止跌落伤人。
5.3事后控制
5.3.1桩基测试（动测）
桩基工程施工完成后均需进行桩基测试（动测）。
测试应包括设计人员指定质量管理体系工作规程文件编号：JD/QW7512-1（1）
主题：桩基工程施工管理规程版本/修改A/O
页码：第4页共4页
5.3.3垫层施工完成后，需检查桩偏位情况。
5.3.4对桩偏位、桩身完整性或承载力达不到设计要求的桩，需及时与设计单位联系，明确补桩等处理措施。
5.3.5要求打桩单位及时完成桩基工程竣工图。
5.3.6对桩基工程单独分包的项目，施工结束后，需督促桩基施工单位与上部土建单位做好现场平面及标高控制网、点的交接工作。
6.编制依据
6.1建筑施工手册
6.2桩基工程手册
7.相关/支持性文件
7.1工程管理过程控制程序
7.2监视和测量控制程序
7.3不合格控制程序
7.4工程质量管理工作规程
7.5工程材料管理工程规程
7.6工程进度管理工作规程
8.质量记录
8.1施工单位管理人员及特殊专业、工种人员资格证明文件统计表（GT/QR·15—03）
8.2施工组织设计审批表（GT/QR·15—05）
8.3施工单位机械设备证明文件检查表（GT/QR·15—06）
8.4工程施工进度（调整）计划审批表（GT/QR·15—07）
8.5工程施工进度计划审批表（GT/QR·15—08）
8.6工程施工进度（调整）计划汇报表（GT/QR·15—09）
8.7工程管理日记（GT/QR·15—10）
8.8施工方案审批表（GT/QR·15—11）
8.9工程部通知单（GT/QR·15—14）
8.10工程部整改通知单（GT/QR·15—15）
8.11桩基工程施工记录（GT/QR·15—16）
8.12隐蔽工程验收记录。
