松下伺服调试参数
(推荐)松下伺服调试参数
松下A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明Pr5.28* LED初始状态 6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）Pr0.01* 控制方式选择 0 0：位置控制 1：速度控制 2：转矩控制Pr0.02 设定实时自动调整调试设定 0：无效 1：标准 3：垂直轴Pr0.03 实时自动调整机器刚性设定调试设定 0—31，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
Pr0.04 惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30分钟在EEPROM 中刷新保存。
Pr0.05 指令脉冲输入选择 1 0：光电耦合器输入（低速接口） 1：长线驱动器专用输入（高速接口）Pr0.07 指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
Pr0.09 第一指令脉冲分倍频分子需计算 1～10000 典型值：螺距5mm，编码器分辨率10000，连轴器直拖，脉冲当量0.001mm时，Pr0.09＝10000 Pr0.10＝螺距5mm /脉冲当量0.001mm＝5000 即：Pr0.09/Pr0.10=10000/5000=2/1Pr0.10 指令脉冲分倍频的分母需计算 1～10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
松下伺服几个参数需要熟悉并掌握设置方法
松下伺服几个参数需要熟悉并掌握设置方法
松下伺服参数共有200多个，但一般的控制场合只需要掌握少数几个即可。
伺服系统有位置控制、速度控制、转矩控制以及三者的组合等多种控制模式，但大多数场合都是将伺服系统用于精密定位，其次是转矩控制，速度控制则
多使用变频器，因为变频器性能已经足够满足要求了，而价格比伺服低。
本
项目即是用于定位控制。
松下伺服用于定位控制，下面几个参数需要熟悉并掌握设置方法：
Pr0.00：伺服旋转方向切换。
常常有这样的情形，伺服驱动需要调换旋转
方向，只需要将Pr0.00中的值由”1”改为“0”，或由“0”改为“1”（出厂值是“1”）。
Pr0.01：伺服控制模式的设置。
位置控制是缺省模式（Pr0.01=0），其他模
式设置可参考如下：
Pr0.07：伺服控制脉冲输入方式。
PLC发送高速脉冲给伺服驱动器，有几
种方式，可以是正转一路脉冲，反转一路脉冲；也可以是只用一路脉冲，而
增加一个方向控制信号（高低电平即可），当然也可以是90°相位差的2相脉。
松下伺服参数调整
键，到下一画面
M键，进入了参数设置的首个画
00，可以通过来改变到我们需要设置的参数号，用
，需要从00改为54，可以单和按到54，也可以先修改为
把4右下方的光点移
0的右下方，再按把0改为
PR—00调整到PR—54
按一下S就进入到此参数号的参数值显示
修改参数值和修改参数号的
150，可以先将光点移到十位数的右下方，改
1 150
1下S，退到上一画，进入到下一画面
（约5秒）直到出现下一
（这表示参数保存完成）
S退到上一画面
M
，退回到初始画面
这样PR—54 的参数值就被我们设置完成，其它的参数值设置方法相同。
伺服控制器的速度值被保存在PR—54，PR—55，PR-56，PR—74，PR—75，PR—76，PR—77，几个参数中，由参数值的+和—符号来表示电机的转向，值表示速度的大小。
首先判断向上时伺服显示的速度的+ 或—，然后在设置向下的速度值时就可以先根据符号排除掉向上的几档速度，然后自动启动后，观察
伺服显示的慢速进给值（注意不要忘记值前面的正负号），在上述七个参数中寻找相同值即为要修改的参数号，比如通过观察慢速进给的速度为-800，那么我们在上述七个参数号中寻找参数值为-800的那一个（注意不要错看为800的参数值，这是正值，是代表相反方向的）假设为PR—56的参数值就是-800，那么PR—56也就是我们要修改的慢速进给值的参数号，然后修改即可，
切记不要搞错参数值的正负号，否则电机反向转动所有开关将不再起作用。
松下伺服调试参数
松下 A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明Pr5.28* LED初始状态 6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）Pr0.01* 控制方式选择 0 0：位置控制 1：速度控制 2：转矩控制Pr0.02 设定实时自动调整调试设定 0：无效 1：标准 3：垂直轴Pr0.03 实时自动调整机器刚性设定调试设定 0—31，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
Pr0.04 惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30分钟在EEPROM 中刷新保存。
Pr0.05 指令脉冲输入选择 1 0：光电耦合器输入（低速接口） 1：长线驱动器专用输入（高速接口）Pr0.07 指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
Pr0.09 第一指令脉冲分倍频分子需计算 1～10000 典型值：螺距5mm，编码器分辨率10000，连轴器直拖，脉冲当量0.001mm时，Pr0.09＝10000 Pr0.10＝螺距5mm /脉冲当量0.001mm＝5000 即：Pr0.09/Pr0.10=10000/5000=2/1Pr0.10 指令脉冲分倍频的分母需计算 1～10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
松下伺服调试参数
松下伺服调试参数 Revised by Jack on December 14,2020松下 A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明* LED初始状态 6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）* 控制方式选择 0 0：位置控制 1：速度控制 2：转矩控制设定实时自动调整调试设定 0：无效 1：标准 3：垂直轴实时自动调整机器刚性设定调试设定 0—31，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30分钟在EEPROM中刷新保存。
指令脉冲输入选择 1 0：光电耦合器输入（低速接口） 1：长线驱动器专用输入（高速接口）指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
第一指令脉冲分倍频分子需计算 1～10000 典型值：螺距5mm，编码器分辨率10000，连轴器直拖，脉冲当量时，＝10000 ＝螺距5mm /脉冲当量＝5000 即：=10000/5000=2/1指令脉冲分倍频的分母需计算 1～10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
松下伺服驱动器参数设置与常见故障解决分析
松下伺服驱动器参数设置与常见故障解决分析松下伺服参数共有200多个，但一般的控制场合只需要掌握少数几个即可。
伺服系统有位置控制、速度控制、转矩控制以及三者的组合等多种控制模式，但大多数场合都是将伺服系统用于精密定位，其次是转矩控制，速度控制则多使用变频器，因为变频器性能已经足够满足要求了，而价格比伺服低。
本项目即是用于定位控制。
松下伺服用于定位控制，下面几个参数需要熟悉并掌握设置方法：参数设置Pr0.00：伺服旋转方向切换。
常常有这样的情形，伺服驱动需要调换旋转方向，只需要将Pr0.00中的值由“1”改为“0”，或由“0”改为“1”（出厂值是“1”）。
Pr0.01：伺服控制模式的设置。
位置控制是缺省模式（Pr0.01=0），其他模式设置可参考如下：Pr0.07：伺服控制脉冲输入方式。
PLC发送高速脉冲给伺服驱动器，有几种方式，可以是正转一路脉冲，反转一路脉冲；也可以是只用一路脉冲，而增加一个方向控制信号（高低电平即可），当然也可以是90°相位差的2相脉冲，Pr0.07分别设为“1”、“3”、“0”或“2”。
可以看出除了设置为“3”只需一路脉冲就可实现定位控制，其他三者都需要两路脉冲，对于一个轴控制（即一套伺服系统）三菱PLC都没有问题，如果是两个轴控制，则必须将Pr0.07设置为“3”，缺省值为“1”，因此此参数一般都需要设置。
当然此参数与Pr0.06配合设置，可选择输入的脉冲极性。
Pr0.08：电机每旋转一圈所需要的指令脉冲。
此参数涉及到PLC 编程时，定位距离的精确控制，也就是PLC发多少个脉冲，伺服电机转一圈，电机带动丝杆旋转，丝杆的螺距假设是5mm，则PLC每发Pr0.08里设置的数值的脉冲（缺省为10000），丝杆带动运动平台将移动5mm。
参数Pr0.09和Pr0.10可实现同样的功能，适合于PLC脉冲数和移动距离不能整除的场合，其实掌握了Pr0.08，已经无往而不胜了。
Pr5.04：伺服定位，一般两端装有极限位的行程开关，如果装了，需要设置Pr5.04由“1”设置为“0”，否则行程开关将不起作用。
伺服电机要调参数
松下伺服电机要调哪些参数详细说明日常生活中，我们所使用的手机、电视机、电脑等，当然也包括机械类产品，使用前都是需要调节好相关参数后，才能更好的方便正常使用，那么松下伺服电机要调哪些参数呢，具体请看下文。
松下伺服电机要调哪些参数具体如下：一、松下伺服电机基本接线。
【1】主电源输入采用220V，从L1、L3接入(实际使用应参照松下伺服操作手册)。
【2】控制电源输入r或t，也可以直接连接220V。
【3】伺服电机接线方式(见松下伺服操作手册第22至23页)，编码器接线(见松下伺服操作手册第24至26页)，切勿接错。
二、松下伺服电机试机步骤。
【1】JOG试机功能：仅按基本接线就可试机。
a.在数码显示为初始状态‘r0’的状态下，按‘SET’键。
b.然后连续按‘MODE’键直至数码显示为‘AF-AcL’。
c.然后按上、下键至‘AF-JoG’。
d.按‘SET’键，显示‘JoG -’:按住‘^’键直至显示‘rEAdy’。
e.按住‘<’键直至显示‘SrV-on’。
f.按住‘^’键电机反时针旋转，按‘V’电机顺时针旋转，其转速可由参数Pr57设定，按‘SET’键结束。
【2】内部速度控制方式。
+(7脚)接+12～24VDC,COM-(41脚)接该直流电源地。
(29脚)接COM-。
c.参数、设置为1(注：此类参数修改后应写入EEPROM,并重新上电)。
调节参数,即可使电机转动。
参数值即为转速，正值反时针旋转，负值顺时针旋转。
【3】位置控制方式。
+(7脚)接+12～24VDC,COM-(41脚)接该直流电源地。
(29脚)接COM-。
(3脚)、SIGN1(5脚)接脉冲源的电源正极(+5V)。
(4脚)接脉冲信号，SIGN(6脚)接方向信号。
e.参数设置为0，No42设置为3，No43设置为1。
(4脚)送入脉冲信号，即可使电机转动;改变SIGN2即可改变电机转向。
g.另外，调整参数、,可改变电机每转所需的脉冲数(即电子齿轮)。
松下伺服调试参数
松下伺服调试参数 Prepared on 22 November 2020松下 A5系列伺服参数一、松下MINAS A5系列伺服驱动器参数设定：用松下MINAS A5系列伺服驱动器，设定以下参数后，机床即可工作。
但是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明* LED初始状态 6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）* 控制方式选择 0 0：位置控制 1：速度控制 2：转矩控制设定实时自动调整调试设定 0：无效 1：标准 3：垂直轴实时自动调整机器刚性设定调试设定 0—31，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负载惯量/转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30分钟在EEPROM中刷新保存。
指令脉冲输入选择 1 0：光电耦合器输入（低速接口） 1：长线驱动器专用输入（高速接口）指令脉冲输入方式选择 3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
第一指令脉冲分倍频分子需计算 1～10000 典型值：螺距5mm，编码器分辨率10000，连轴器直拖，脉冲当量时，＝10000 ＝螺距5mm /脉冲当量＝5000 即：=10000/5000=2/1指令脉冲分倍频的分母需计算 1～10000二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM 写入模式。
方法如下：①按 MODE键，选择EEPROM写入显示模式ＥＥ＿ＳＥｔ；②按 SET键，显示EEP －；③按住上翻键约3 秒，显示EEP ――到――――――到ＳｔＡｒｔ，参数保存完显示ＦｉｎｉＳｈ.表示参数写入有效，显示ｒＥＳＥｔ.表示需关断电源，重新通电设定值才能生效；显示Ｅｒｒｏｒ.表示写入无效，需重新设定参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

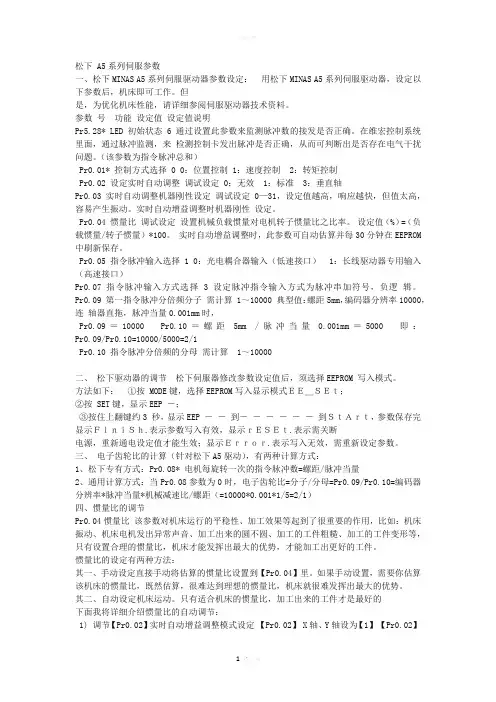

松下A5 系列伺服参数
一、松下MINASA5系列伺服驱动器参数设定：用松下MINASA5系列伺服驱动器，设定以
下参数后，机床即可工作。
但
是，为优化机床性能，请详细参阅伺服驱动器技术资料。
参数号功能设定值设定值说明
Pr5.28* LED 初始状态6 通过设置此参数来监测脉冲数的接发是否正确。
在维宏控制系统里面，通过脉冲监测，
来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰问题。
（该参数为指令脉冲总和）
Pr0.01* 控制方式选择0 0 ：位置控制1 ：速度控制2 ：转矩控制
Pr0.02 设定实时自动调整调试设定0 ：无效1 ：标准3 ：垂直轴
Pr0.03 实时自动调整机器刚性设定调试设定0 —31 ，设定值越高，响应越快，但值太高，容易产生振动。
实时自动增益调整时机器刚性设定。
Pr0.04 惯量比调试设定设置机械负载惯量对电机转子惯量比之比率。
设定值（%）=（负
载惯量/ 转子惯量）*100。
实时自动增益调整时，此参数可自动估算并每30 分钟在EEPROM 中刷新保存。
Pr0.05 指令脉冲输入选择1 0 ：光电耦合器输入（低速接口）1 ：长线驱动器专用输入（高速接口）
Pr0.07 指令脉冲输入方式选择3 设定脉冲指令输入方式为脉冲串加符号，负逻辑。
Pr0.09第一指令脉冲分倍频分子需计算1〜10000典型值：螺距5mm编码器分辨率
10000,连轴器直拖，脉冲当量0.001mm时，
Pr0.09 = 10000 Pr0.10 = 螺距5mm / 脉冲当量0.001mm = 5000 即
Pr0.09/Pr0.10=10000/5000=2/1
Pr0.10 指令脉冲分倍频的分母需计算1 〜10000
二、松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPROM写入模式。
方法如下：①按MODE键，选择EEPROI W入显示模式EE_SEt;
②按SET键，显示EEP ―;
③按住上翻键约3秒，显示EEP --------------- 到一--------------------- 到StArt, 参数保存完
显示F iniSh .表示参数写入有效，显示rESEt .表示需关断
电源，重新通电设定值才能生效；显示Error .表示写入无效，需重新设定参数。
三、电子齿轮比的计算（针对松下A5驱动），有两种计算方式：
1、松下专有方式：Pr0.08* 电机每旋转一次的指令脉冲数=螺距/ 脉冲当量
2、通用计算方式：当Pr0.08 参数为0 时,电子齿轮比=分子/分母=Pr0.09/Pr0.10= 编码器
分辨率*脉冲当量*机械减速比/螺距（=10000*0.001*1/5=2/1 ）
四、惯量比的调节
Pr0.04 惯量比该参数对机床运行的平稳性、加工效果等起到了很重要的作用,比如：机床振动、机床电机发出异常声音、加工出来的圆不圆、加工的工件粗糙、加工的工件变形等, 只有设置合理的惯量比,机床才能发挥出最大的优势,才能加工出更好的工件。
惯量比的设定有两种方法：其一、手动设定直接手动将估算的惯量比设置到【Pr0.04 】里。
如果手动设置,需要你估算该机床的惯量比,既然估算,很难达到理想的惯量比,机床就很难发挥出最大的优势。
其二、自动设定机床运动。
只有适合机床的惯量比,加工出来的工件才是最好的下面我将详细介绍惯量比的自动调
节：
1) 调节【Pr0.02】实时自动增益调整模式设定【Pr0.02】X轴、Y轴设为【1】【Pr0.02】
Z 轴设为【3】
2) 调节【Pr0.03 】实时自动调整机械刚性选择
该参数非常重要，决定了机床的平稳性以及加工效果。
一般设定值在0〜31之间。
X轴丫轴
Z轴可根据机床本身任意设，在机床运动时机床不振动、电机不发出嗡嗡声音的前提下，尽量增大参数的值，因为该
参数决定机床的刚性，机床的刚性越大，加工出来的工件越理想，加工效果越好
3) 装载一个三轴加工文件，最好连动的，可以不放工件进行空跑，也可以放工件。
大约十
分钟左右便可以停下来，此时，你去看【Pr0.04 】，已经有了变化，此时不管数值是多少，不要去改动。
因为是自动惯量比，请抛开你以前认为的数值。
如果其中某一个轴为0，重新
操作。
4) 重新调节【Pr0.02】实时自动增益调整模式设定【Pr0.02】X轴、Y轴设为【0】【Pr0.02】
Z 轴设为【0】即将实时自动增益调整设置无效
5) 调节【Pr1.15】第一控制切换模式将【Pr1.15】设为【0】，让第一增益值固定
6) 调节【Pr1.00 】第1 位置环增益和【Pr1.01 】第1 速度环增益在实时自动增益时，【Pr1.00 】第1 位置环增益和【Pr1.01 】第1 速度环增益便会随着机械刚性的选择进行变
化。
在机床运动时机床不振动、电机不发出嗡嗡声音的前提下，尽量增大两个参数的值，这样响应越快，加工出来的工件越理想，加工效果越好。
7) 此时，惯量比已经自动设定好，请不要手动更改。
每一个机床都会有自己的一个惯量比，哪怕是同样的机床，惯量比也是不同的。
所有的机床的调节方法都是一样的。
8) 如果机床振动或者某个轴的电机发出嗡嗡的叫声，调节该轴对应驱动器的的【Pr0.03 】实时自动调整机械刚性选择，把刚性数值一个一个的降低，直到不振动或者嗡嗡的叫为止，然后再进行自动增益调整。
