不锈钢生产工艺简介(荟萃内容)
不锈钢工艺流程

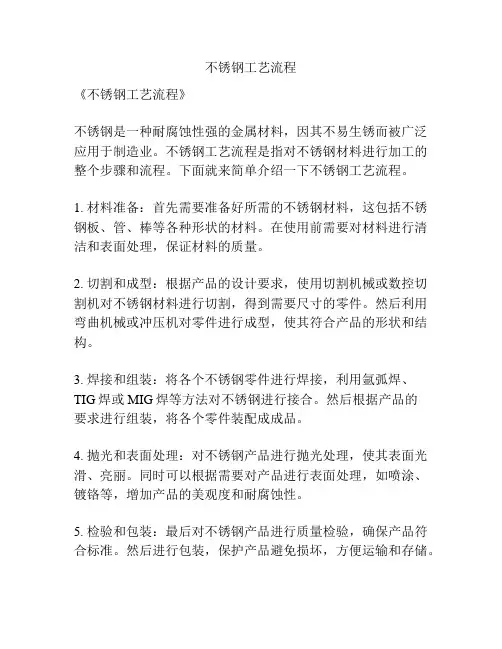

不锈钢工艺流程
《不锈钢工艺流程》
不锈钢是一种耐腐蚀性强的金属材料，因其不易生锈而被广泛应用于制造业。
不锈钢工艺流程是指对不锈钢材料进行加工的整个步骤和流程。
下面就来简单介绍一下不锈钢工艺流程。
1. 材料准备：首先需要准备好所需的不锈钢材料，这包括不锈钢板、管、棒等各种形状的材料。
在使用前需要对材料进行清洁和表面处理，保证材料的质量。
2. 切割和成型：根据产品的设计要求，使用切割机械或数控切割机对不锈钢材料进行切割，得到需要尺寸的零件。
然后利用弯曲机械或冲压机对零件进行成型，使其符合产品的形状和结构。
3. 焊接和组装：将各个不锈钢零件进行焊接，利用氩弧焊、TIG焊或MIG焊等方法对不锈钢进行接合。
然后根据产品的
要求进行组装，将各个零件装配成成品。
4. 抛光和表面处理：对不锈钢产品进行抛光处理，使其表面光滑、亮丽。
同时可以根据需要对产品进行表面处理，如喷涂、镀铬等，增加产品的美观度和耐腐蚀性。
5. 检验和包装：最后对不锈钢产品进行质量检验，确保产品符合标准。
然后进行包装，保护产品避免损坏，方便运输和存储。
以上就是不锈钢工艺流程的简要介绍，不锈钢作为一种重要的金属材料，在各个行业均有着广泛的应用。
通过精细化的工艺流程和加工技术，不锈钢产品能够达到高质量的要求，满足市场需求。
不锈钢板材加工技术工艺

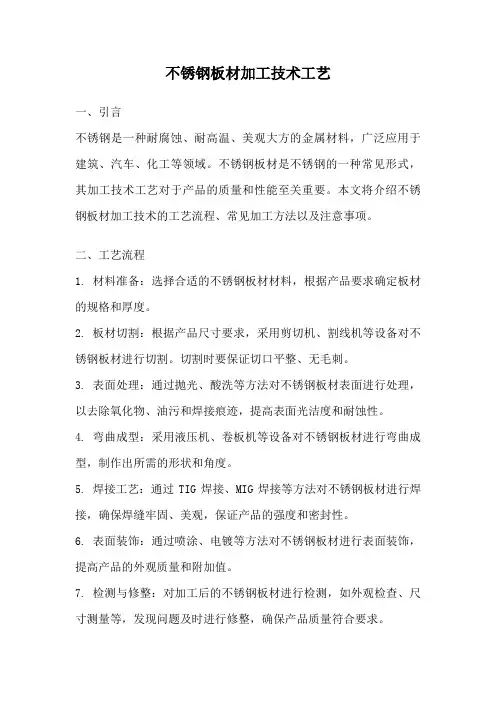

不锈钢板材加工技术工艺一、引言不锈钢是一种耐腐蚀、耐高温、美观大方的金属材料，广泛应用于建筑、汽车、化工等领域。
不锈钢板材是不锈钢的一种常见形式，其加工技术工艺对于产品的质量和性能至关重要。
本文将介绍不锈钢板材加工技术的工艺流程、常见加工方法以及注意事项。
二、工艺流程1. 材料准备：选择合适的不锈钢板材材料，根据产品要求确定板材的规格和厚度。
2. 板材切割：根据产品尺寸要求，采用剪切机、割线机等设备对不锈钢板材进行切割。
切割时要保证切口平整、无毛刺。
3. 表面处理：通过抛光、酸洗等方法对不锈钢板材表面进行处理，以去除氧化物、油污和焊接痕迹，提高表面光洁度和耐蚀性。
4. 弯曲成型：采用液压机、卷板机等设备对不锈钢板材进行弯曲成型，制作出所需的形状和角度。
5. 焊接工艺：通过TIG焊接、MIG焊接等方法对不锈钢板材进行焊接，确保焊缝牢固、美观，保证产品的强度和密封性。
6. 表面装饰：通过喷涂、电镀等方法对不锈钢板材进行表面装饰，提高产品的外观质量和附加值。
7. 检测与修整：对加工后的不锈钢板材进行检测，如外观检查、尺寸测量等，发现问题及时进行修整，确保产品质量符合要求。
8. 包装与出货：将加工完成的不锈钢板材进行包装，使用适当的包装材料和方法，保护产品不受损坏，并按照客户要求进行出货。
三、常见加工方法1. 剪切：采用剪切机对不锈钢板材进行直线切割，可根据需要调整刀口间距和切割速度，以获得所需的切割质量。
2. 冲孔：使用冲床等设备对不锈钢板材进行孔洞加工，可根据孔径和孔距要求进行调整，以满足不同的产品需求。
3. 折弯：通过液压机、卷板机等设备对不锈钢板材进行弯曲成型，可制作出各种形状的产品，如角铁、护角等。
4. 焊接：采用TIG焊接、MIG焊接等方法对不锈钢板材进行焊接，可实现板材的连接和修复，确保产品的强度和密封性。
5. 表面处理：通过抛光、酸洗等方法对不锈钢板材进行表面处理，以提高表面光洁度和耐蚀性，使产品更具美观度。
不锈钢生产流程详解

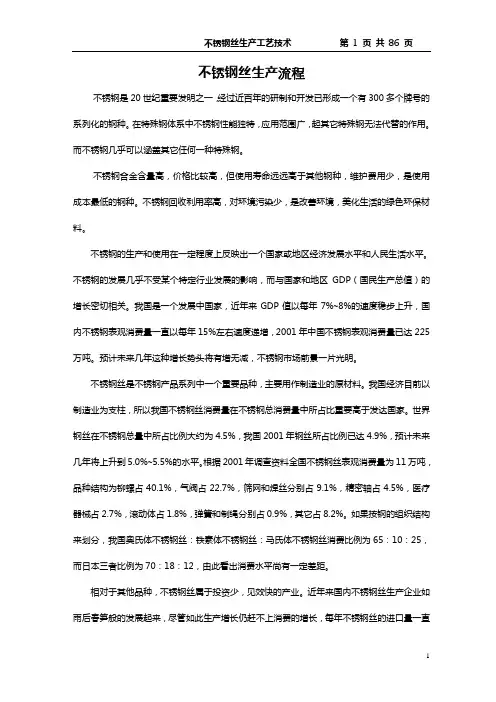

不锈钢丝生产流程不锈钢是20世纪重要发明之一，经过近百年的研制和开发已形成一个有300多个牌号的系列化的钢种。
在特殊钢体系中不锈钢性能独特，应用范围广，起其它特殊钢无法代替的作用。
而不锈钢几乎可以涵盖其它任何一种特殊钢。
不锈钢合金含量高，价格比较高，但使用寿命远远高于其他钢种，维护费用少，是使用成本最低的钢种。
不锈钢回收利用率高，对环境污染少，是改善环境，美化生活的绿色环保材料。
不锈钢的生产和使用在一定程度上反映出一个国家或地区经济发展水平和人民生活水平。
不锈钢的发展几乎不受某个特定行业发展的影响，而与国家和地区GDP（国民生产总值）的增长密切相关。
我国是一个发展中国家，近年来GDP值以每年7%~8%的速度稳步上升，国内不锈钢表观消费量一直以每年15%左右速度递增，2001年中国不锈钢表观消费量已达225万吨。
预计未来几年这种增长势头将有增无减，不锈钢市场前景一片光明。
不锈钢丝是不锈钢产品系列中一个重要品种，主要用作制造业的原材料。
我国经济目前以制造业为支柱，所以我国不锈钢丝消费量在不锈钢总消费量中所占比重要高于发达国家。
世界钢丝在不锈钢总量中所占比例大约为4.5%，我国2001年钢丝所占比例已达4.9%，预计未来几年将上升到5.0%~5.5%的水平。
根据2001年调查资料全国不锈钢丝表观消费量为11万吨，品种结构为铆螺占40.1%，气阀占22.7%，筛网和焊丝分别占9.1%，精密轴占4.5%，医疗器械占2.7%，滚动体占1.8%，弹簧和制绳分别占0.9%，其它占8.2%。
如果按钢的组织结构来划分，我国奥氏体不锈钢丝：铁素体不锈钢丝：马氏体不锈钢丝消费比例为65：10：25，而日本三者比例为70：18：12，由此看出消费水平尚有一定差距。
相对于其他品种，不锈钢丝属于投资少，见效快的产业。
近年来国内不锈钢丝生产企业如雨后春笋般的发展起来，尽管如此生产增长仍赶不上消费的增长，每年不锈钢丝的进口量一直维持在2万吨左右。
不锈钢生产流程详解
不锈钢丝生产流程不锈钢是20世纪重要发明之一，经过近百年的研制和开发已形成一个有300多个牌号的系列化的钢种。
在特殊钢体系中不锈钢性能独特，应用范围广，起其它特殊钢无法代替的作用。
而不锈钢几乎可以涵盖其它任何一种特殊钢。
不锈钢合金含量高，价格比较高，但使用寿命远远高于其他钢种，维护费用少，是使用成本最低的钢种。
不锈钢回收利用率高，对环境污染少，是改善环境，美化生活的绿色环保材料。
不锈钢的生产和使用在一定程度上反映出一个国家或地区经济发展水平和人民生活水平。
不锈钢的发展几乎不受某个特定行业发展的影响，而与国家和地区GDP（国民生产总值）的增长密切相关。
我国是一个发展中国家，近年来GDP值以每年7%~8%的速度稳步上升，国内不锈钢表观消费量一直以每年15%左右速度递增，2001年中国不锈钢表观消费量已达225万吨。
预计未来几年这种增长势头将有增无减，不锈钢市场前景一片光明。
不锈钢丝是不锈钢产品系列中一个重要品种，主要用作制造业的原材料。
我国经济目前以制造业为支柱，所以我国不锈钢丝消费量在不锈钢总消费量中所占比重要高于发达国家。
世界钢丝在不锈钢总量中所占比例大约为4.5%，我国2001年钢丝所占比例已达4.9%，预计未来几年将上升到5.0%~5.5%的水平。
根据2001年调查资料全国不锈钢丝表观消费量为11万吨，品种结构为铆螺占40.1%，气阀占22.7%，筛网和焊丝分别占9.1%，精密轴占4.5%，医疗器械占2.7%，滚动体占1.8%，弹簧和制绳分别占0.9%，其它占8.2%。
如果按钢的组织结构来划分，我国奥氏体不锈钢丝：铁素体不锈钢丝：马氏体不锈钢丝消费比例为65：10：25，而日本三者比例为70：18：12，由此看出消费水平尚有一定差距。
相对于其他品种，不锈钢丝属于投资少，见效快的产业。
近年来国内不锈钢丝生产企业如雨后春笋般的发展起来，尽管如此生产增长仍赶不上消费的增长，每年不锈钢丝的进口量一直维持在2万吨左右。
不锈钢冶炼工艺流程
不锈钢冶炼工艺流程
不锈钢是一种具有高强度、耐腐蚀性和美观性的金属材料，广泛应用于建筑、化工、医疗、食品等领域。
不锈钢的制造过程需要经过多个步骤，下面我们来了解一下不锈钢冶炼工艺流程。
不锈钢的制造需要选用合适的原材料。
一般来说，不锈钢的主要成分是铁、铬、镍和其他元素，如钼、钛、锆等。
这些元素的含量和比例会影响不锈钢的性能和用途。
因此，在制造不锈钢之前，需要对原材料进行筛选和配比。
接下来，原材料需要进行熔炼。
不锈钢的熔炼通常采用电弧炉或感应炉。
在熔炼过程中，需要控制炉温和炉内气氛，以确保原材料能够充分熔化，并且不会受到氧化或其他污染。
熔炼完成后，需要进行钢水调质。
这个过程是为了调整不锈钢的成分和性能。
一般来说，钢水调质需要加入一些合金元素，如钼、钛、锆等，以提高不锈钢的耐腐蚀性和强度。
同时，还需要控制钢水的温度和冷却速度，以确保不锈钢的组织和性能达到要求。
钢水调质完成后，需要进行连铸。
连铸是将钢水倒入连铸机中，通过冷却和拉伸，将钢水变成连续的铸坯。
这个过程需要控制铸坯的尺寸和形状，以确保后续加工的顺利进行。
需要进行热处理和冷加工。
热处理是为了改善不锈钢的组织和性能，通常采用退火、正火、淬火等方法。
冷加工是为了进一步提高不锈
钢的强度和韧性，通常采用冷轧、冷拔等方法。
不锈钢冶炼工艺流程包括原材料选用、熔炼、钢水调质、连铸、热处理和冷加工等多个步骤。
每个步骤都需要严格控制，以确保不锈钢的质量和性能达到要求。
不锈钢制作工艺
不锈钢制作工艺
不锈钢制作工艺主要包括以下步骤：
1. 材料准备：选择合适的不锈钢材料，根据用户需求，可以是不同牌号、型号和规格的不锈钢板材、管材、棒材等。
2. 切割：根据产品要求，将不锈钢材料进行切割成合适的尺寸和形状，常用的切割方式有割缝、火焰切割、等离子切割等。
3. 弯曲：通过机械或热处理等方式，将切割好的不锈钢材料进行弯曲处理，使其符合产品的设计要求。
4. 成型：通过冲压、锻造等方式，将不锈钢材料加工成所需的形状，如零件、配件等。
5. 焊接：根据产品的设计和要求，利用焊接工艺将不锈钢材料进行连接和固定。
6. 表面处理：包括抛光、砂光、喷漆等工艺，以提高不锈钢制品的表面光洁度和装饰性。
7. 检验：通过非破坏性检测、尺寸测量等手段，对制作好的不锈钢制品进行质量检验，确保产品达到要求。
8. 组装：将经过加工和检验的不锈钢部件进行组装，形成最终的产品。
9. 包装和运输：对制造好的不锈钢制品进行适当的包装，以保护产品不受损坏，并进行合理的运输安排。
不锈钢冶炼生产工艺
不锈钢冶炼生产工艺不锈钢冶炼生产系统包括铁水预处理系统，电炉系统，氩氧脱碳炉系统和钢水精炼系统等子系统。
一、铁水预处理系统为不锈钢生产服务的铁水预处理包括铁水脱磷站和铁水倒罐站混冲脱硅设施。
1、脱硅高炉铁水在高炉出铁场进行脱硅处理后铁水[Si]≤0.3%，由于铁水脱磷时对铁水的含硅量有一定的要求，因此在铁水脱磷之前，还要在铁水脱磷站对铁水进行补充脱硅处理。
倒罐后，铁水罐进入脱磷工位进行喷吹脱硅，使铁水[Si]含量降至0.15%以下。
2、脱磷脱硅铁水在脱磷站扒渣工位扒渣后，进行铁水罐喷吹脱磷，脱磷扒渣后铁水温度≥1265℃，[P]含量≤0.010%。
二、电炉系统电炉以脱磷铁水、不锈钢废钢、高碳铬铁合金、镍铁合金等为炉料，熔炼出已基本上具有所炼钢种成分的不锈钢母液。
母液在加料跨扒渣，然后倒入氩氧脱碳炉进一步冶炼。
三、氩氧脱碳炉系统1、三步法工艺三步法工艺的主要功能为脱碳、还原、成分和温度调整。
三步法工艺过程分为脱碳期和还原期。
脱碳期，采用氧枪和炉底侧部风口复吹供氧，加快脱碳速率；当碳含量达到临界点时，逐步降低氧气流量，增大氮气或氩气的流量，氧气和氮气或氩气的比例从9:1降低至1:1，以降低一氧化碳分压，确保降碳保铬的热力学条件，使钢液中铬的氧化降低到最低限度，减少还原剂的消耗。
如钢种对氮气含量有严格要求，炉底侧部风口稀释气体应采用氩气，如没有特别要求，可采用氮气代替氩气在脱碳前期或全程作为稀释气体，以降低氩气的消耗。
当钢液中碳含量达到目标成分后，氩氧脱碳炉进行还原期操作，此时炉底侧部风口的氮气切换成氩气，通过炉顶料仓加料系统加入还原剂硅铁，还原炉渣中被氧化的铬和锰，此时，加大炉底风口氩气的吹入强度，使熔池形成较好的动力学条件，加速和充分还原，同时可以达到良好的脱硫效果，之后将钢水和炉渣一起出至炉下的钢水罐内，通过渣钢混冲进一步还原渣中的氧化铬。
2、二步法工艺二步法的主要功能为脱碳、还原、脱硫、成分和温度调整。
不锈钢管制造工艺
不锈钢管制造工艺不锈钢管是一种广泛应用于工业、建筑和家居领域的管道材料，它具有耐腐蚀、高强度和耐高温等特点。
不锈钢管的制造工艺是确保其质量和性能的重要环节。
下面将介绍不锈钢管的制造工艺及其各个环节的主要步骤。
1. 原材料准备不锈钢管的制造首先需要准备合适的原材料，一般使用不锈钢板作为主要材料。
原材料的质量对最终产品的质量有很大的影响，因此需要严格控制原材料的选择和检验。
2. 板材切割不锈钢板经过切割工艺，将其切割成相应尺寸的板坯。
切割工艺一般采用机械切割或激光切割，确保板材尺寸的准确性和平整度。
3. 板坯弯曲板坯经过弯曲工艺，将其弯曲成所需的管道形状。
弯曲工艺一般采用液压弯曲机，通过施加适当的力使板坯弯曲成曲线形状，并保持其形状的稳定性。
4. 焊接弯曲后的板坯需要进行焊接，将其连接成一根完整的管道。
焊接工艺一般采用电弧焊或氩弧焊，通过高温熔化金属，使板坯的相邻部分融合在一起，形成坚固的连接。
5. 冷加工焊接完成后的管道需要进行冷加工，以提高其尺寸精度和表面光洁度。
冷加工工艺一般包括冷拔和冷轧，通过将管道通过特殊的冷加工设备进行拉伸和压制，使其尺寸更加精确。
6. 热处理冷加工完成后的管道需要进行热处理，以消除残余应力和提高其力学性能。
热处理工艺一般包括退火和淬火，通过控制管道的加热和冷却过程，使其达到所需的力学性能和组织结构。
7. 表面处理经过热处理的管道需要进行表面处理，以提高其抗腐蚀性和装饰性。
表面处理工艺一般包括酸洗、抛光和电镀等，通过处理管道表面的氧化膜和污垢，使其表面更加光滑和美观。
8. 检测和质量控制制造完成的不锈钢管需要进行各种检测和质量控制，以确保其质量和性能符合标准要求。
常用的检测方法包括尺寸检测、力学性能检测和化学成分分析等，通过严格的检测和控制，排除不合格品，保证产品质量。
以上就是不锈钢管制造的主要工艺流程。
每个环节都需要严格控制和操作，以确保最终产品的质量和性能。
不锈钢管作为一种重要的管道材料，其制造工艺的不断改进和优化，将为各个领域的发展提供更好的支持和保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特制应用/
17
几个关注点
• 轧辊参数 • 轧辊配对 • 砂轮型号 • 磨削也配制 • 轧辊探伤 • 轧辊周期管理
特制应用/
18
（三）、精整
• 精整是不锈钢生产的后部工序。产品的 尺寸规格和质量能否满足用户要求，精 整有很大作用。通常不锈钢精整包括平 整、矫直、纵切、横切等工序。由于平 整的特殊性，它既可说是精整，又可说 是最后一道冷轧。
特制应用/
15
几个关注点
• 砂带粒度 • 研磨压力 • 接触辊 • 研磨速度 • 研磨油 • 脱脂
特制应用/
16
3、磨床
• 磨辊机组是专为轧机，平整机等机组准 备轧辊的机组
• 磨床的磨削精度： • 圆度指标： 圆度误差： ≤ 0.004mm • 圆柱度指标：圆柱度误差： ≤ 0.006mm • CNC辊型指标： 辊型误差：≤ 0.005mm
特制应用/
19
1、平整
• 平整是冷轧不锈钢精整的第一道工序， 也是冷轧的最后一道工序。它不以减小 厚度为目的，而是①改善力学性能，保 证产品的成形加工性；②修正板形，得 到平直的钢板；③根据用户的使用要求， 加工光面或麻面板，并改善表面质量。
• （5）设备投资不大。
特制应用/
12
轧机类型
• DMS二十辊森吉米尔轧机（C为二十辊
辊系配置图）
二中间 工作辊
后支撑
一中间
特制应用/
13
几个关注点
• 润滑系统 • 擦拭系统 • 压下制度、张力控制 • 板形控制系统 • 厚度控制、质量控制 • 秒流量 • 的目的：
特制应用/
9
• （1）酸洗前预处理： • 热轧卷：抛丸、破鳞、盐浴+Na2SO4电解
（Ni系）或H2SO4电解（Cr系） • 冷轧卷：Na2SO4电解
• （2）酸洗：
• 热轧卷：HNO3+HF（混酸） • 冷轧卷：HNO3（电解）、 HNO3 +HF、
HNO3
特制应用/
10
（二）轧机、修磨、磨辊
• 中间修磨是在原料卷退火酸洗以事、冷轧成品 以前进行的修磨，一般称为粗磨（RP）。其目 的是消除热轧和退火酸洗工序造成的表面缺陷， 改善外观质量，为获得高质量的成品表面创造 条件。
• 成品修磨是冷轧成品退火后进行的修磨，一般 称为精磨（FP）。目的是得到某种特定的表面 质量，以满足建材、厨房设备、家电用品等用 途的特殊要求。
• 1、轧机
• 轧制不锈钢这样高硬度或冷加工硬化倾 向大的材料，而且轧制要达到高效率、 高精度，必须用刚性大的轧机。
特制应用/
11
多辊轧机优点
• （1）小直径工作辊； • （2）工作辊硬度高、换辊方便，可生产
高品质带钢；
• （3）轧薄能力强； • （4）轧机牌坊刚性大，板形控制手段多，
且采用大张力轧制，板形较好；
• 热轧后的马氏体钢通过退火使马氏体分解为铁 素体和球状碳化物。碳化物的析出、聚集、球 化需很长时间，因此这种钢的热轧卷通常选用 BAF炉退火；热轧后的铁素体钢几乎总有一些 马氏体，因此往往也选用BAF 炉。当然，对于 单 相 铁 素 体 钢 ， 热 轧 后 不 存 马 氏 体 ， 采 用 AP （H）炉退火更合理；热轧后奥氏体钢需通过 退火使碳化物溶解和快速冷却防止再析出，所 以只能用AP（H）炉
• 由于不锈钢轧机具有非常大的牌坊刚性， 因此其厚度控制精度也较高。
特制应用/
2
• 几种典型产品的工艺流程：
• 2B：（BAF/430）－APH（热卷退火酸 洗）－CRF（精轧）－APC（冷卷退火 酸洗）（2D）－SPM（平整）（2B）－ TLL/STL/CTL（拉矫、纵切、横切）
• 研磨品：2D/2B－CGL（修磨）-SPM （平整）- TLL/STL/CTL （拉矫、纵切、 横切）
特制应用/
5
• 不同类型的不锈钢，热轧和冷轧后的组 织是不同的，因此退火目的和使用的设 备也不同。
各钢种退火目的
钢种 退火目的
马氏体 ①软化②炭化物扩散③调整晶粒度
铁素体 ①提高塑性②调整晶粒度 ③软化
奥氏体 ①炭化物固溶②调整晶粒度③软化④ 减少δ铁素体
特制应用/
6
• 热轧后退火：BAF（罩式炉）、AP（连退炉）
特制应用/
3
原料黑皮卷
罩式退火炉ＢＡＦ
十二辊冷轧机 C R M 二十辊冷轧机 C R M
热卷连续退火酸洗线 A P H 冷卷连续退火酸洗线 A P C 立式连续光亮退火线 B A L
修磨机组 C G L 精磨抛光机组 C G L
平整机组 S P M
横切机组 C T L
冷轧不锈钢板成品 sheets
拉矫重卷机组 T L L 纵切重卷机组 S T L / R C L
特制应用/
冷轧不锈钢卷成品 coil strips
4
（一）退火酸洗
• 1、退火
• 不锈钢板带的退火目的：为了使不锈钢 材获得最佳的使用性能或为不锈钢材用 户进行不锈钢冷、热加工创造必要的条 件，不锈钢材在出厂前需进行热处理。 热处理分为退火、正火、淬火、回火等 方式。 我们统称为退火。
特制应用/
8
• 2、酸洗
• 酸洗是冷轧不锈钢的必经工序。现代化 宽带不锈钢生产都是将退火与酸洗设在 同一机组连续作业，称之为连续退火酸 洗机组，如AP（H）、AP（C）等。
• 酸洗的目的：酸洗的目的是去掉热轧及 退火过程中在钢带表面形成的铁鳞，即 氧化层。除此之外，酸洗另一个目的是 对不锈钢表面进行钝化处理，提高钢板 耐蚀性。冷轧成品的酸洗尤为重要。
特制应用/
7
• 冷轧后不锈钢的退火，都是通过再结晶 消除加工硬化而达到软化目的。除此之 外，奥氏体不锈钢还要使冷轧时产生的 形变马氏体转变为奥氏体，因此都用 APC、 BA L这样的连续炉退火。
● 固溶处理：加热到1000--1150℃之间碳 化物溶解，快速冷却使其形成稳定的奥 氏体组织。
• 奥氏体不能用罩式炉，铁素体用罩式炉 质量难保证。
不锈钢冷轧生产工艺
特制应用/
1
• 不锈钢冷加工硬化程度很高，是普碳钢 的2-3倍。所以不锈钢冷轧带钢都是采用 多辊冷轧机生产。由于工作辊直径在50200mm之间、变形弧长度较小、变形区 面积小，总的变形抗力仅为四辊轧机的 30%。因此，可在80%左右总压下率下以 高达1000m/min的轧制速度实现高压下率、 高速度生产冷轧不锈钢带钢。
