维氏硬度计
维氏硬度计原理
维氏硬度计（GB/T4340.1—1999）维氏硬度计原理采用正四棱锥体金刚石压头，在试验力作用下压入试样表面，保持规定时间后，卸除试验力，测量试样表面压痕对角线长度。
试验力除以压痕表面积的商就是维氏硬度值。
维氏硬度值按式（３－１）计算：HV = 常数×试验力/压痕表面积≈0.1891 F／d2…………（3－1）式中：HV ————维氏硬度符号；F ――――试验力，N；d ————压痕两对角线d1、d2的算术平均值，mm实用中是根据对角线长度d通过查表得到维氏硬度值。
国家标准规定维氏硬度压痕对角线长度范围为0.020～1.400mm3.2 维氏硬度的表示方法维氏硬度表示为HV，维氏硬度符号HV前面的数值为硬度值，后面为试验力值。
标准的试验保持时间为10～15S。
如果选用的时间超出这一范围，在力值后面还要注上保持时间。
例如：600HV30—表示采用294.2N（30kg）的试验力，保持时间10～15S时得到的硬度值为600。
600HV30/20—表示采用294.2N（30kg）的试验力，保持时间20S时得到的硬度值为600。
3.3 维氏硬度试验的分类和试验力选择维氏硬度试验按试验力大小的不同，细分为三种试验，即：维氏硬度试验、小负荷维氏硬度试验和显微维氏硬度试验。
见表3-1表3-1维氏硬度试验的三种方法维氏硬度试验可选用的试验力值很多，见表3-2。
表3-2推荐的维氏硬度试验力试验力的选择要根据试样种类、试样厚度和预期的硬度范围而定。
标准规定，试样或试验层的厚度至少为压痕对角线长度的1.5倍。
试验后试样背面不应出现可见的变形痕迹。
维氏硬度试验的优点维氏硬度试验的压痕是正方形，轻廓清晰，对角线测量准确，因此，维氏硬度试验是常用硬度试验方法中精度最高的，同时它的重复性也很好，这一点比布氏硬度计优越。
维氏硬度试验测量范围宽广，可以测量目前工业上所用到的几乎全部金属材料，从很软的材料（几个维氏硬度单位）到很硬的材料（3000个维氏硬度单位）都可测量。
维氏硬度计的测量原理
维氏硬度计的测量原理
1. 弹性变形原理，维氏硬度计利用物体表面受力后的弹性变形程度来测量硬度。
测量时，维氏硬度计的钻头或球形压头施加在待测物体表面上，产生一个标准化的压痕。
根据物体表面的弹性变形程度，可以推断物体的硬度。
2. 压头形状，维氏硬度计常用的压头形状有钻头和球形压头。
钻头适用于测量金属材料的硬度，球形压头适用于测量非金属材料的硬度。
压头的形状对于测量结果的准确性有一定影响。
3. 压头施加力，维氏硬度计通过调节压头施加的力来进行硬度测量。
压头施加的力与硬度之间存在一定的关系，通过测量压头施加的力以及压痕的尺寸，可以计算出物体的硬度值。
4. 压痕尺寸测量，在维氏硬度计中，测量压痕的尺寸是确定硬度值的重要步骤。
通常使用显微镜或光学设备来测量压痕的直径或对角线长度。
根据压痕的尺寸和压头施加力，可以利用标准化的硬度公式计算出物体的硬度值。
5. 硬度计算：根据维氏硬度计的测量原理，可以通过以下公式
计算物体的硬度值：
维氏硬度值 = 压头施加力 / 压痕的表面积。
综上所述，维氏硬度计的测量原理基于物体表面的弹性变形程度，通过施加标准化的压头形状和力，并测量压痕的尺寸来计算物体的硬度值。
这种测量原理在工程、材料科学等领域中得到广泛应用。
维氏硬度计硬度测试简介

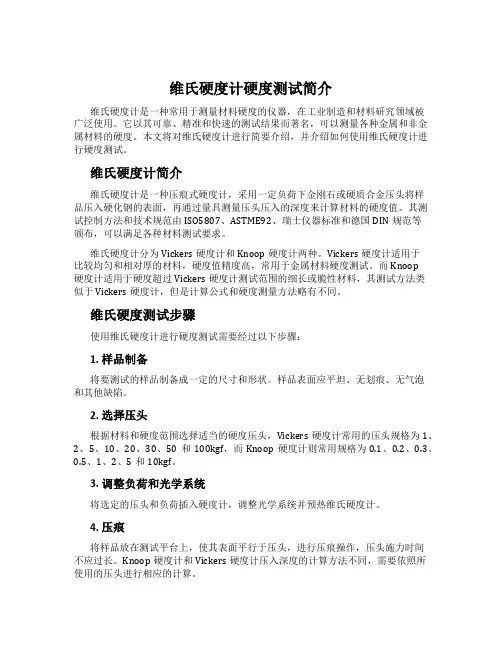

维氏硬度计硬度测试简介维氏硬度计是一种常用于测量材料硬度的仪器，在工业制造和材料研究领域被广泛使用。
它以其可靠、精准和快速的测试结果而著名，可以测量各种金属和非金属材料的硬度。
本文将对维氏硬度计进行简要介绍，并介绍如何使用维氏硬度计进行硬度测试。
维氏硬度计简介维氏硬度计是一种压痕式硬度计，采用一定负荷下金刚石或硬质合金压头将样品压入硬化钢的表面，再通过量具测量压头压入的深度来计算材料的硬度值。
其测试控制方法和技术规范由ISO5807、ASTME92、瑞士仪器标准和德国DIN规范等颁布，可以满足各种材料测试要求。
维氏硬度计分为Vickers硬度计和Knoop硬度计两种。
Vickers硬度计适用于比较均匀和相对厚的材料，硬度值精度高，常用于金属材料硬度测试。
而Knoop硬度计适用于硬度超过Vickers硬度计测试范围的细长或脆性材料，其测试方法类似于Vickers硬度计，但是计算公式和硬度测量方法略有不同。
维氏硬度测试步骤使用维氏硬度计进行硬度测试需要经过以下步骤：1. 样品制备将要测试的样品制备成一定的尺寸和形状。
样品表面应平坦、无划痕、无气泡和其他缺陷。
2. 选择压头根据材料和硬度范围选择适当的硬度压头，Vickers硬度计常用的压头规格为1、2、5、10、20、30、50和100kgf，而Knoop硬度计则常用规格为0.1、0.2、0.3、0.5、1、2、5和10kgf。
3. 调整负荷和光学系统将选定的压头和负荷插入硬度计，调整光学系统并预热维氏硬度计。
4. 压痕将样品放在测试平台上，使其表面平行于压头，进行压痕操作，压头施力时间不应过长。
Knoop硬度计和Vickers硬度计压入深度的计算方法不同，需要依照所使用的压头进行相应的计算。
5. 测试结果用显微镜观察和测量压痕的对角线长度，然后根据所使用的压头规格和公式计算出材料的硬度值。
维氏硬度测试的优缺点维氏硬度测试具有以下优点：1.精度高，相对误差小；2.适用范围广，可以测试各种材料；3.结果可靠，其测试控制方法和技术规范明确。
维氏硬度计操作方法
维氏硬度计操作方法1. 维氏硬度计操作前要进行初步检查，确保各部分运作正常。
在量取样品之前，首先旋转刻度锁定螺丝，使上升和下降的齿轮停止在垂直位置，保证测量结果的精确性。
2. 要选择适当的角度来测量正确的硬度值。
通常，我们选择在标准的90度角下进行测量，但如果样品具有类似于圆锥形的形状，则必须以适当的角度进行测量。
3. 将样品放置在维氏硬度计台座上，以使其不会移动。
在读取硬度值之前，确保样品表面是平整的，并且没有杂质或凹坑。
如果有任何瑕疵，应更换另一块样本或选择另一个测量位置。
4. 要确保硬度计的钻头与样品表面相接触。
这可以通过调节刻度轮来完成，直到钻头轻轻接触样品表面为止。
5. 在进行测量之前，确保钻头已经增加到所需的载荷。
这可以通过旋转刻度轮来完成，直到所需载荷到达刻度盘上指定的位置。
6. 以适当的速度低压钻头进入样品表面。
为了获得准确的硬度值，在缓慢旋转维氏硬度计，确保钻头与样品表面保持接触。
7. 钻头进入样品表面，达到所需载荷后，必须保持在样品表面上一段固定的时间。
测量时间取决于所测量的样品类型。
一般来说，时间在10到15秒之间。
8. 轻松控制维氏硬度计，使钻头与样品表面脱离。
使用眼镜或放大镜来观察钻头在样品表面上留下的印记。
此印记的大小决定了样品的硬度指数。
9. 读取样品的硬度指数，并记录在特定的表格或记录本中。
这个数字将是样品相对硬度的度量，它将被用于与其他材料的硬度进行比较。
10. 当完成所有测量后，要及时清洁维氏硬度计。
使用温和的清洁剂和软布将其表面擦拭干净，确保在下一次使用它之前，所有部分干燥干净。
维氏硬度计是一个精密的仪器，用于测量不同材料的硬度。
使用维氏硬度计时，必须遵循以下10条操作规程：1. 初步检查维氏硬度计操作前要进行初步检查，确保各部分运作正常。
检查维氏硬度计是否平稳，硬度表是否准确，电源电缆是否连接好等。
2. 选择适当的测量角度要选择适当的角度来测量正确的硬度值。
维氏硬度计的测量范围
维氏硬度计的测量范围维氏硬度计是一种常用的硬度测试仪器，广泛应用于材料科学、工程技术、质量控制等领域。
它能够通过对材料表面施加一定的压力，测量材料的硬度，从而评估材料的力学性能和耐磨性。
维氏硬度计的测量范围是指它能够测量的硬度值的范围。
这个范围通常是由硬度计的设计和使用材料的特性所确定的。
维氏硬度计的测量范围通常从非常软的材料到相对硬的金属材料都可以覆盖。
对于非常软的材料，如橡胶、塑料等，维氏硬度计可以提供相对准确的硬度值。
这是因为维氏硬度计的测量原理是利用一个钢球或钻石锥头在材料表面施加一定的压力，通过测量压痕的直径来计算硬度。
对于非常软的材料，压痕的直径比较大，测量结果相对准确。
对于相对硬的金属材料，维氏硬度计也可以进行测量，但需要使用不同直径的钻石锥头，并增加施加的压力。
这是因为相对硬的金属材料的表面硬度比较高，需要更大的压力才能在表面形成可测量的压痕。
维氏硬度计的测量范围通常用一个硬度值表示，称为维氏硬度。
维氏硬度的单位是HV，表示压痕的直径与施加压力的比值。
维氏硬度值越大，表示材料越硬。
维氏硬度计的测量范围可以根据不同的硬度等级进行分类。
常见的维氏硬度等级包括HV30、HV50、HV100等。
这些等级表示了维氏硬度计在不同压力和钻石锥头直径下的测量范围。
维氏硬度计的测量范围还与材料的硬度相关。
不同材料的硬度不同，因此维氏硬度计需要根据材料的硬度选择合适的测量范围。
例如，对于较硬的金属材料，可以选择较高的维氏硬度等级进行测量。
维氏硬度计的测量范围还受到一些因素的影响，如测试环境的温度、湿度等。
这些因素可能会对测量结果产生一定的影响，因此在进行硬度测试时需要注意控制这些因素。
维氏硬度计的测量范围是衡量其性能和适用范围的重要指标之一。
在选择维氏硬度计进行硬度测试时，需要根据待测材料的硬度、形状和尺寸等因素来确定合适的测量范围。
维氏硬度计的测量范围是指它能够测量的硬度值的范围，通常从非常软的材料到相对硬的金属材料都可以覆盖。
维氏硬度
维氏硬度计（显微硬度计：初试验力2N以下的称谓），维氏硬度计以49.03~980.7N的负荷,将相对面夹角为136°的方锥形金刚石压入器压材料表面,保持规定时间后，用测量压痕对角线长度，再按公式来计算硬度的大小。
它适用于较大工件和较深表面层的硬度测定。
维氏硬度尚有小负荷维氏硬度，试验负荷1.961~<49.03N，它适用于较薄工件、工具表面或镀层的硬度测定；显微维氏硬度，试验负荷<1.961N，适用于金属箔、极薄表面层的硬度测定。
维氏硬度计（GB/T4340.1—1999）3.1维氏硬度计原理采用正四棱锥体金刚石压头，在试验力作用下压入试样表面，保持规定时间后，卸除试验力，测量试样表面，压痕对角线长度，见图3－1。
图3－1维氏硬度试验原理图书试验力除以压痕表面积的商就是维氏硬度值。
维氏硬度值按式（3－1）计算：ＨV = 常数×试验力/压痕表面积≈0.1891 Ｆ／ｄ…………（3－1）式中：ＨV————维氏硬度符号；Ｆ――――试验力，Ｎ；ｄ————压痕两对角线ｄ1、ｄ2的算术平均值，ｍｍ实用中是根据对角线长度ｄ通过查表得到维氏硬度值。
国家标准规定维氏硬度压痕对角线长度范围为0.020~1.400mm3.2维氏硬度的表示方法维氏硬度表示为HV，维氏硬度符号HV前面的数值为硬度值，后面为试验力值。
标准的试验保持时间为10~15S。
如果选用的时间超出这一范围，在力值后面还要注上保持时间。
例如：600HV30—表示采用294.2N（30kg）的试验力，保持时间10~15S时得到的硬度值为600。
600HV30/20—表示采用294.2N（30kg）的试验力，保持时间20S时得到的硬度值为600。
3.3维氏硬度试验的分类和试验力选择维氏硬度试验按试验力大小的不同，细分为三种试验，即：维氏硬度试验、小负荷维氏硬度试验和显微维氏硬度试验。
见表3－1表3－1维氏硬度试验的三种方法试验力范围/Ｎ硬度符号试验名称Ｆ≥49.03≥HV5维氏硬度试验1.961≤F<49.03HV0.2~<HV5 小负荷维氏硬度试验0.09807≤F<1.961HV0.01~<HV0.2 显微维氏硬度试验维氏硬度试验可选用的试验力值很多，见表3－2。
华银维氏硬度计使用方法
华银维氏硬度计使用方法
华银维氏硬度计的使用方法如下：
1.打开电源：首先打开右下角的红色电源按钮，使硬度计开机。
在等待开机完成后，会出现系统的待机画面，表示系统已经准备好进行测试。
2.选择试验力：根据试验的要求，旋转位于右手边的黑色手柄来选择合适的试验力。
3.准备样品：将待测样品放置于载物台上。
以标准的维氏硬度HV5=439的硬度块为例，确保样品的正确位置和稳定性。
4.调整显微镜：通过旋转升降手轮来调节显微镜的清晰度，以便能够清楚地观察待测物的表面。
如果需要更高倍的观察，可以将转动头切换为10倍物镜。
5.加载压头：点击加荷按钮开始硬度检测。
这时，设备会慢慢向下加荷，在此过程中不要进行任何操作。
当设备卸荷完毕后，它会回到初始界面。
6.调零：使用测微计的左侧旋钮来调零。
观察测量线的移动，直到它靠近基线并与基线重合时，再点击屏幕下方的清零按钮完成调零。
7.测量：在目镜中观察清晰的菱形压痕。
然后移动基线与菱形的某个角相切，并按下测量按钮。
之后，将测微计旋转90度，重复上述步骤，并在第二次测量结束后查看屏幕上的测量结果。
结束实验：测量完成后，将设备归位，移除待测物，并关闭硬度计。
维氏硬度计参数
维氏硬度计参数维氏硬度计是一种常用的硬度测试设备，用于测量物体的硬度。
它通过在被测物体表面施加一定的压力，然后测量压痕的直径来确定物体的硬度。
维氏硬度计有多个参数，下面将对这些参数进行详细介绍。
1. 硬度计类型维氏硬度计有多种类型，常见的有维氏A、维氏B和维氏C三种。
不同类型的硬度计适用于不同范围的物体硬度测试。
维氏A适用于较软的材料，维氏B适用于中硬度的材料，而维氏C适用于较硬的材料。
2. 针尖类型维氏硬度计的针尖有两种类型，一种是圆锥形针尖，另一种是球形针尖。
圆锥形针尖适用于大多数材料的硬度测试，而球形针尖适用于较脆弱的材料，以避免在测试过程中产生过大的压力，导致材料破裂。
3. 施加压力维氏硬度计在测试过程中需要施加一定的压力。
根据被测物体的硬度范围，可以选择不同的压力大小。
常用的压力有几个级别，如10kg、30kg和60kg。
对于较硬的材料，需要施加较大的压力来产生明显的压痕，而对于较软的材料，则需要较小的压力。
4. 读数范围维氏硬度计的读数范围是指可以测量的硬度值的范围。
不同型号的维氏硬度计有不同的读数范围，例如0-100、0-200等。
在选择维氏硬度计时，需要根据被测物体的硬度范围选择合适的读数范围，以确保测试结果的准确性。
5. 硬度单位维氏硬度计的硬度单位是指用于表示硬度值的单位。
常见的硬度单位有HV（维氏硬度）和HRC（洛氏硬度）。
HV适用于大多数材料的硬度测试，而HRC适用于金属材料的硬度测试。
在不同的应用领域中，可能会使用不同的硬度单位。
6. 硬度转换维氏硬度计硬度值的转换是指将维氏硬度值转换为其他硬度单位的过程。
由于不同的硬度单位之间存在一定的关联性，可以通过一定的公式或者查表的方式进行转换。
硬度转换可以方便不同领域之间的硬度比较和数据对比。
总结：维氏硬度计参数包括硬度计类型、针尖类型、施加压力、读数范围、硬度单位和硬度转换。
选择合适的硬度计参数可以确保测试结果的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
维氏硬度计用于较薄的维氏硬度值测量。采用正四棱锥体金刚石压头，在试验力作用下压入试样表面，保持规定时间后，卸除试验力，测量试样表面压痕对角线长度。维氏硬度计试验的压痕是正方形，轮廓清晰，对角线测量准确，因此维氏硬度试验是常用硬度试验方法中精度最高的，同时它的重复性也很好，这一点比布氏硬度计优越。
(5)加荷时有冲击现象
这种情况的发生与缓冲器油太少或油太脏有关。加满油或清洗缓冲器后一般就可解决
450HV30/25—表示采用2源自4.2N（30kg）的试验力，保持时间25S时得到的硬度值为450。
编辑本段维氏硬度计的应用
维氏硬度试验主要用于材料研究和科学试验方面小负荷维氏硬度试验主要用于测试小型精密零件的硬度，表面硬化层硬度和有效硬化层深度，镀层的表面硬度，薄片材料和细线材的硬度，刀刃附近的硬度，牙科材料的硬度等，由于试验力很小，压痕也很小，试样外观和使用性能都可以不受影响。显微维氏硬氏试验主要用于金属学和金相学研究。用于测定金属组织中各组成相的硬度，用于研究难熔化合物脆性等。显微维氏硬度试验还用于极小或极薄零件的测试，零件厚度可薄至3μm。
维氏硬度计一般分类三种:
一.维氏硬度计一般指最大负荷在10-50公斤的维氏硬度试验机
二.小负荷维氏硬度计一般指最大负荷在5公斤的维氏硬度试验机
三.显微维氏硬度计一般指最大负荷在1公斤的维氏硬度试验机
编辑本段维氏硬度计试验原理
试验力除以压痕表面积的商就是维氏硬度值。维氏硬度值计算公式：HV =常数×试验力/压痕表面积≈0.1891 F／d2 …………式中：HV ―――维氏硬度符号；F ―――试验力（单位N）；d ―――压痕两对角线d1、d2的算术平均值（单位mm）。实用中是根据对角线长度d通过查表可得到维氏硬度值。国家标准规定维氏硬度压痕对角线长度范围为0.020～1.400mm。见上面维氏硬度计试验原理图示。
标准规定：试样或试验层的厚度至少为压痕对角线长度的1.5倍。
编辑本段维氏硬度计的表示方法
维氏硬度计表示为HV，维氏硬度符号HV前面的数值为硬度值，后面为试验力值。标准的试验保持时间为10～15S。但对于有色金属则不能小于30秒，如果选用的时间超出这一范围，在力值后面还要注上保持时间。例如：
300HV30—表示采用294.2N（30kg）的试验力，保持时间10～15S时得到的硬度值为300。
编辑本段维氏硬度计的起源:
维氏硬度计简介维氏硬度计的试验力比较多，因此维氏硬度计的应用也比较广泛。其它硬度计能测的材料或工件，只要工件表面的粗糙度符合标准。维氏硬度计都可以检测。维氏硬度计通过步进电机，对工件表面进行打压，之后再由读数显微镜测量压痕的对角线的长度。之后利用对角线及试验力的一个换算关系来测得维氏硬度。另外可以安装维氏硬度计测量软件，通过电脑显示屏来显示图像，操作测量硬度值更方便和快捷。
维氏硬度计操作规程
1、打开硬度计的电源，旋转试验力变换手轮，选择试验力。
2、显示屏上显示MODEL和NOT-COV菜单，MODEL有HV、HK二种试验法，按方向键移选择表，表1适用于有色金属，表2适用于黑色金属，按ENTER键确认，主屏幕弹出转换表，按ENTER键确认，主屏幕状态显示出所选硬度值转换标尺。
时代欧普维氏硬度计
维氏硬度计的起源:
维氏硬度计试验原理
维氏硬度计分类
维氏硬度计试验的分类
维氏硬度计的表示方法
维氏硬度计的应用
维氏硬度计试验的优点
维氏硬度计试验的缺点
时代欧普维氏硬度计
维氏硬度计的起源:
维氏硬度计试验原理
维氏硬度计分类
维氏硬度计试验的分类
维氏硬度计的表示方法
维氏硬度计的应用
维氏硬度计试验的优点
维氏硬度计试验的缺点
展开
编辑本段时代欧普维氏硬度计
时代欧普维氏硬度计以49.03～980.7N的负荷,将相对面夹角为136°的
时代欧普维氏硬度计
方锥形金刚石压入器压材料表面,保持规定时间后，用测量压痕对角线长度，再按公式来计算硬度的大小。它适用于较大工件和较深表面层的硬度测定。维氏硬度尚有小负荷维氏硬度，试验负荷﹤1.949.03N，它适用于较薄工件、工具表面或镀层的硬度测定；显微维氏硬度，试验负荷﹤1.961N，适用于金属箔、极薄表面层的硬度测定。
11．如果认为测量有误差，可重复上述程序再次测量。
维氏硬度计常见故障与调修
硬度计的种类较多，在工矿企事业和科研单位中应用最普遍的以金属洛氏、布氏、维氏硬度计为主，其中金属洛氏和金属布氏硬度计相对于金属维氏硬度计结构简单。常见故障的调修并不是很困难。下面就金属维氏硬度计常见故障调修介绍如下。
根据多年来的工作实践，在检定和修理工作开始前应先从调整工作台的水平入手，然后观察主轴、杠杆、升降丝杆、缓冲机构及测量装置是否正常、灵活。保证对设备性能有一基本了解。然后再针对出现的情况逐一解决。
(4)检定时示值超差的原因及解决办法
①测量显微镜标尺不准。用标准测微尺进行检查。如不准可送修或更换。
②金刚石压头缺损。用80倍立体显微镜观察，看其是否符合金刚石压头检定规程规定。如有缺损更换压头。
③负(载)荷超出规程要求或负荷不稳，用小负荷三等标准测力计检查。如负荷超出要求(±1.0%)但方向一致，这种情况是杠杆比例发生变化，可松开主轴保护帽，转动力点触头，调整载荷(杠杆比)，调整好后固紧。如载荷不稳，可能是力点刀刃变钝、支点钢球磨损或工作轴与主轴不同心、工作轴内有较大摩擦等原因造成。这时检查刀刃及钢球，如变钝或磨损，应修整或更换。检查工作轴并清洗，一定要注意配齐轴周钢球，同(轴)心的调整见步骤3。
(3)压痕不在视场内或稍转动工作台，压痕位置变化很大
出现这种情况的原因是由于压头、测量显微镜、工作台三者轴心不同造成的。由于压头固定在工作轴底端，因此按以下顺序分别调整。①调整主轴下端的活动间隙，以导向座下端面不直接接触主轴锥面为准；②调整转轴侧面螺钉使工作轴和主轴同(轴)心，调好后，在试块上压出一压痕，观察其在显微镜中位置，并记录；③轻轻转动工作台(保证试块在工作台上不移动)在显微镜下找出试块上不转动的一个点，此点即为工作台轴心；④稍松开升降丝杆压板上的螺钉和底部螺丝，轻移整个升降丝杆，使工作台轴心与测量显微镜中记下压痕的位置重合，然后固紧压板螺钉和调整螺丝，压出一压痕相互对照。重复以上步骤，直至完全重合为止。
在中、低硬度值范围内，在同一均匀材料上，维氏硬度试验和布氏硬度试验结果会得到近似的硬度值。维氏硬度计试验的试验力可以小到10gF，压痕非常小，特别适合测试薄小材料。
编辑本段维氏硬度计试验的缺点
维氏硬度计试验效率低，要求较高的试验技术，对于试样表面的光洁度要求较高，通常需要制作专门的试样，操作麻烦费时，通常只在实验室中使用。
维氏硬度计试验测量范围宽广，可以测量目前工业上所用到的几乎全部金属材料，从很软的材料（几个维氏硬度单位）到很硬的材料（3000个维氏硬度单位）都可测量。
维氏硬度计试验最大的优点在于其硬度值与试验力的大小无关，只要是硬度均匀的材料，可以任意选择试验力，其硬度值不变。这就相当于在一个很宽广的硬度范围内具有一个统一的标尺。这一点又比洛氏硬度试验来得优越。
编辑本段维氏硬度计分类
一、显微硬度计
二、数显显微硬度计
三、数显维氏硬度计
四、小负荷维氏硬度计
五、视屏测量显微硬度计
六、数显触摸屏显微硬度计
七、自动测量维氏硬度计
八、自动转塔维氏硬度计
编辑本段维氏硬度计试验的分类
维氏硬度计按试验力大小的不同，细分为三种试验：
1、维氏硬度试验；
2、小负荷维氏硬度试验；
3、显微维氏硬度试验。试验力的选择要根据试样种类、试样厚度和预期的硬度范围而定。
(1)加荷指示灯、测量显微镜灯不亮
首先检查电源是否接好，然后检查开关、灯泡等。如排除这些因素后还不亮，就要看看负荷是否全部加上或簧片开关是否正常。排除之后仍不正常，就必须从线路(电路)入手逐步排查。
(2)测量显微镜内浑浊，看不到或看不清压痕
这应从调整显微镜焦距和灯光入手，调整之后仍不清楚，则应分别转动物镜和目镜，并分别移动镜内带虚线、实线、刻线的三块平镜，仔细观察问题出在哪一块镜面上，然后卸下，用长纤脱脂棉沾无水酒精擦洗干净，按相反顺序装好后观测，如仍未解决，则送修或更换测微显微镜。
3、按方向键，弹出DWELL保荷时间菜单，选择加荷时间。
4、按方向键，弹出FUNCTION菜单。选择第一个选项Single,按ENTER键确认，硬度计开始进入工作状态。
5、转动压头与物镜转换罩壳，使10×物镜位于主体正前方位置。
6、转动升降丝杆使试验台上升，直至试样表面清晰成像。如果在目镜中观察到的像模糊，可转动目镜前部镜头，直至清晰为止。
7、转动转换罩壳，使压头位于主体前方，按面板START键，仪器开始加载、保载、卸载。
8、转动转换罩壳，使10×物镜位于主体正前方位置，观察目镜中的压痕成像。
9、移动目镜的刻线，使其逐步靠拢，当刻线内侧无限接近时，两刻线内侧之间位于无光隙的临界状态时，按面板CLR键，这时主屏幕上的d1的值为零。
10、移动右边手轮使刻线分开，移动目镜左侧鼓轮，使左边的刻线移动与压痕左边外形交点相切，移动右边刻线内侧与压痕外形交点相切，按下目镜上测量按钮，对角线d1测量完成，目镜转动90度，测量对角线d2，按下测量按钮，主屏幕显示本次测量的值和所转换的的硬度值。一次试验结束。
维氏硬度计
科技名词定义
中文名称：
维氏硬度计
英文名称：
Vickers hardness tester
定义：
用于测定材料维氏硬度值的硬度计。
应用学科：
机械工程（一级学科）；试验机（二级学科）；材料试验机-材料试验机名称（三级学科）
本内容由全国科学技术名词审定委员会审定公布
求助编辑百科名片
维氏硬度计
维氏硬度试验方法是英国史密斯（R.L.Smith）和塞德兰德（C.E.Sandland）于1925年提出的。英国的维克斯—阿姆斯特朗（Vickers-Armstrong）公司试制了第一台以此方法进行试验的硬度计。
