石蜡加氢静设备安装监理细则
2019年静设备安装工程监理实施细则范本.doc
静设备安装工程监理实施细则(范本)1.专业工程的特点1.1 工程概况1.1.1工程名称；1.1.2建设地点；1.1.3设计单位；1.1.4建设单位；1.1.5施工单位；1.1.6工程规模。
1.2 专业工程组成1.2.1静设备(以下简称“设备”)总台数，总造价；1.2.2设备的种类和特点应根据本项目的静设备安装工程实际情况写，种类可列表表示，应突出本工程安装的静设备特点，如需吊装的超大、超高、超重等超限设备、不锈钢设备、搪瓷设备、衬里设备、带内盘管/分配器/搅拌器等内件的设备、大储罐或大工业炉等现场制作安装的设备等)。
1.3 编写依据1.3.1《建设工程监理规范》GB50319-2000、《石油化工建设工程项目监理规范》SH/T3903-2004；1.3.2监理规划，施工组织设计，设计文件和技术资料；1.3.3有关标准、规范、规程：①《钢制压力容器》GB150-1998②《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998；③《钢结构焊缝外形尺寸》GB10854-89④《球形储罐施工及验收规范》GB50094-1998⑤《工业设备及管道绝热工程质量评定标准》GB50185-1993⑥《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-2005⑦《石油化工低温钢焊接规程》SH 3525-1992⑧《石油化工换热设备施工及验收规范》SH3532-1995⑨《石油化工建设工程项目监理规范》SH/T3903-2004⑩《石油化工建设交工技术文件规定》SH3503-2001○11《石油化工设备安装工程质量检验评定标准》SH3514-2001○12《石油化工装置设备基础工程施工及验收规范》SH3510-2000○13《石油化工工程焊接工艺评定标准》SH3509-1998○14《石油化工设备安装工程质量检验评定标准》SH3514-2001○15《石油化工低温钢焊接规程》SH3525-1992○16《石油化工异种钢焊接规程》SH3526-1992○17《石油化工钢结构工程施工及验收规范》SH3507-1999○18《石油化工不锈钢复合钢焊接规程》SH3527-99○19《石油化工绝热工程施工及验收规范》SH/T3522-2003○20《石油化工设备和管道涂料防腐蚀技术规程》SH3022-1999○21《石油化工立式圆形钢制焊接油罐施工工艺标准》SH/T3530-2001○22《石油化工工程起重施工规范》SH/T3536-2003○23《石油化工工程施工及验收统一标准》SH/T3508-1996○24《大型设备吊装工程施工工艺标准》SH/T3515-2003○25《承压设备无损检测》JB4730-2005○26《工业设备及管道绝热工程施工及验收规范》GBJ126-1989○27《钢制压力容器焊接工艺评定》JB4708-2000○28《钢制压力容器焊接规程》JB/T4709-2000○29《钢制焊接常压容器》JB/T4735-1997○30《塔盘技术条件》JB1205-20011.4 本专业的监理服务目标a)严格监管，控制工程质量达到业主预期的相关标准中的合格目标，争创优质工程；b)协调督促，控制工程进度达到业主预期的各装置的工期进度目标；c)监管防控，全面达到业主HSE要求，力争重大人身伤亡事故、重大设备事故等重大施工安全事故为零；d)认真核实已完合格工程量和经批准的工程变更发生的费用，协助业主控制工程投资在工程概算之内；e)尊重业主、热情服务、勤奋工作、履行合同，确保监理服务质量事故为零，监理连带责任施工质量/安全重大事故为零。
静设备安装工程监理实施细则
静设备安装工程监理实施细则1. 引言本文档旨在规范静设备安装工程监理实施的细则，以确保安装工程按照相关规范和标准进行监督和管理。
本细则涵盖了安装前准备、工程监理、施工过程质量控制等内容，旨在保证安装工程的安全性、可靠性和质量。
2. 安装前准备2.1 安装前检查在开始安装工程前，监理人员应对设备和现场进行检查，确保设备完好无损并符合工程要求。
具体检查内容包括但不限于： - 设备材料是否符合工程要求； - 设备规格、型号是否与设计要求一致； - 设备运输是否造成损坏。
2.2 施工准备在安装工程开始前，监理人员应确保以下工作已经完成： - 静设备安装图纸已经获得批准； - 安装区域已经进行了有效的清理和准备工作；- 安装所需的材料和工具已准备齐全。
3. 工程监理3.1 监理人员的职责监理人员应具备相关资质和经验，负责对安装工程全过程进行监督和管理。
具体职责包括但不限于： - 监督工程施工过程，确保符合相关设计和规范要求； - 审查施工图纸、材料和设备选择； - 检查工程施工质量，及时发现和纠正施工不合格现象； - 提供技术指导和建议。
3.2 日常监理活动监理人员应进行日常监理活动，包括但不限于： - 对施工过程进行巡视和记录； - 与施工方进行交流和沟通，解答疑问并提供技术支持；- 定期召开施工会议，汇报工程进度和存在的问题； - 检查施工质量验收，并提供相应文件和记录。
4. 施工过程质量控制4.1 施工质量要求在整个施工过程中，监理人员应确保施工质量符合相关标准和规范要求。
具体要求包括但不限于： - 施工过程中使用的材料和设备必须符合相关标准和规范； - 施工工艺必须符合相关标准和规范； - 施工过程中必须进行必要的质量检验和测试。
4.2 质量控制措施为确保施工质量，监理人员可采取以下措施： - 对施工过程进行全程监测，发现问题及时处理； - 进行必要的质量检验和测试，确保施工过程符合要求； - 配合施工方进行相关培训，提高工人技术水平； - 建立和维护质量记录，追踪施工过程中的质量问题和解决方案。
静设备安装工程质量管理实施细则范文
静设备安装工程质量管理实施细则范文
第一章施工准备阶段的质量管理
第一条现场制作的设备需对施工单位资质审查的有关操作人员的资质进行审查，对质量检查人员和相关的质量检查设备及专用仪器、工具进行检查。
第二条对进场的原材料接管配件检验，审查其“三证”是否齐全。
有特殊要求的，按设计、规范要求，需进行二次复试及试化验。
第三条检查施工单位根据设备的设计文件和特点编制的施工组织设计、方案是否满足质量保证要求。
第四条成品设备由国内制造厂制造的应由供应单位、建设单位、施工单位、监理单位等共同验收，并检查其资料是否齐全、有无质量问题，并做好记录。
第五条引进设备由商检局与上述各方共同验收，并检查其资料是否齐全。
第二章安装阶段质量检查
第六条施工单位在施工过程中必须严格执行设备制造安装质量标准和规范。
第七条焊接施工按《焊接工程质量管理实施细则》执行。
第八条隐蔽工程施工单位必须在检查前24小时通知有关单位，并做好检查记录，记录签在当时当地。
第九条各施工单位密切配合质量检查员的工作，及时提供检查所用工具、设备和配备所需人员。
第十条质量管理人员应定期、不定期抽查施工单位质量体系运行情况，并进行质量检查活动，做好质量检查记录。
第十一条设备试压、气密必须在无损检查和系统检查完成之后进行，并按要求使用介质和要求的压力进行试压、气密。
第十二条设备密封前需经有关人员进行封闭前的清理、核对、检查。
第十三条热处理设备热处理后不允许没有措施的情况下再进行动焊、切割。
第十四条球罐一次焊接合格率95%以上，其它现场施焊设备一次焊接合格率85%以上。
同时要求同一部位返修次数不超过2次。
石油化工装置静设备安装工程质量控制
石油化工装置静设备安装工程质量控制目前石油化工行业施工单位很多，且施工力量都很强大；但随着市场竞争日益激烈，留给施工单位的利润已经越来越少。
在这种情况下施工单位只能以质量求生存，下大力度抓好质量管理工作，具体如何抓，如何对施工工程进行质量的监督和管理，不同的施工单位有不同的方法。
本人也对以上问题进行了仔细的思考，在这里发表以下个人的观点，仅供参考。
关键词:静设备；质量；控制Abstract:At present petrochemical construction unit many, and construction force is very strong; But with the intense market competition, the construction units for profits have already more and more little. In this case the construction unit only to the quality strives for the survival, supply degrees pay special attention to the quality control work, specific how to grasp, how to project construction quality supervision and management, the different construction unit to have different methods. I also to the above question carefully thinking, published here the following personal point of view, only supplies the reference.Keywords: static equipment; Quality; control石油化工装置静设备安装工程质量控制简述为便于石油化工静设备安装工程的施工质量控制；贯彻“百年大计，质量第一”和预防为主的方针；也为了实现对业主的承诺；在工程施工中应做好以下几个方面的工作：1 建立健全质量保证体系严格按照施工单位质量体系文件进行施工过程管理，建立健全质量保证体系，制定合理可行的岗位责任制，各负其责，按程序办事，保持组织体系的有效运行。

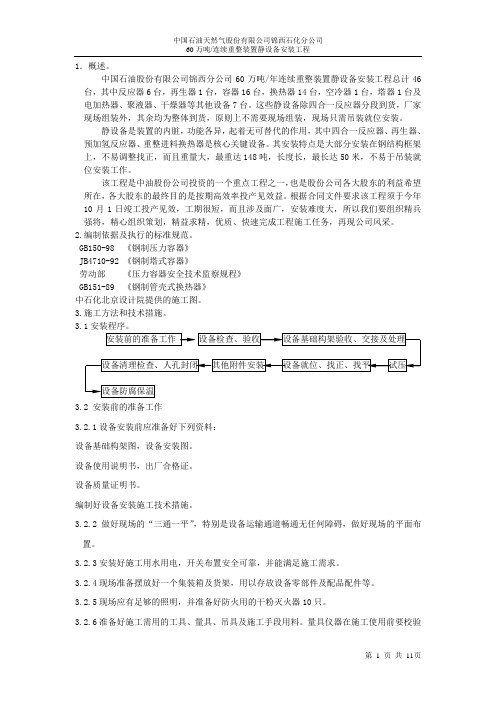

静设备安装施工技术措施
1．概述。
中国石油股份有限公司锦西分公司60万吨/年连续重整装置静设备安装工程总计46台，其中反应器6台，再生器1台，容器16台，换热器14台，空冷器1台，塔器1台及电加热器、聚液器、干燥器等其他设备7台。
这些静设备除四合一反应器分段到货，厂家现场组装外，其余均为整体到货，原则上不需要现场组装，现场只需吊装就位安装。
静设备是装置的内脏，功能各异，起着无可替代的作用，其中四合一反应器、再生器、预加氢反应器、重整进料换热器是核心关键设备。
其安装特点是大部分安装在钢结构框架上，不易调整找正，而且重量大，最重达148吨，长度长，最长达50米，不易于吊装就位安装工作。
该工程是中油股份公司投资的一个重点工程之一，也是股份公司各大股东的利益希望所在，各大股东的最终目的是按期高效率投产见效益。
根据合同文件要求该工程须于今年10月1日竣工投产见效，工期很短，而且涉及面广，安装难度大，所以我们要组织精兵强将，精心组织策划，精益求精，优质、快速完成工程施工任务，再现公司风采。
2.编制依据及执行的标准规范。
GB150-98 《钢制压力容器》JB4710-92 《钢制塔式容器》劳动部《压力容器安全技术监察规程》GB151-89 《钢制管壳式换热器》中石化北京设计院提供的施工图。
3.施工方法和技术措施。
3.1安装程序。
3.2 安装前的准备工作3.2.1设备安装前应准备好下列资料：设备基础构架图，设备安装图。
设备使用说明书，出厂合格证。
设备质量证明书。
编制好设备安装施工技术措施。
3.2.2做好现场的“三通一平”，特别是设备运输通道畅通无任何障碍，做好现场的平面布置。
3.2.3安装好施工用水用电，开关布置安全可靠，并能满足施工需求。
3.2.4现场准备摆放好一个集装箱及货架，用以存放设备零部件及配品配件等。
3.2.5现场应有足够的照明，并准备好防火用的干粉灭火器10只。
3.2.6准备好施工需用的工具、量具、吊具及施工手段用料。
量具仪器在施工使用前要校验好，严禁使用校验过期或不合格量具仪器。
静设备安装工程监理实施细则
静设备安装工程监理实施细则第一章总则第一条目的与依据为确保静设备安装工程质量，监督施工单位按照施工图纸、设计要求和施工规范进行施工，特制定本细则。
第二条适用范围本细则适用于各类静设备安装工程的监理，包括但不限于锅炉、压力容器、输送管道、泵等静设备的安装。
第三条定义1.静设备：指能够存储、输送或处理液体、气体、固体等物质的设备。
2.安装工程：指将静设备按照设计方案进行安装、调试等工作的施工过程。
3.监理：指监督、检查和指导施工单位按照设计要求和施工规范进行施工的工作。
第二章监理职责第四条监理资质要求1.监理人员应具备相关工程技术或管理经验，并取得相应的资格证书。
2.监理人员需定期参加相关培训，提高专业知识和技能。
第五条监理范围1.监督施工单位按照图纸和设计要求进行静设备的基础施工、设备就位、管路连接等工作。
2.检查设备安装过程中的质量状况，如焊缝、螺纹连接、密封等。
3.监督设备安装后的调试工作，确保设备运行正常。
4.检查设备安装现场的安全措施是否到位，如临时支撑、防护措施等。
第三章监理程序第六条施工方案审查监理人员应在施工开始前，对施工单位提交的施工方案进行审查，确保方案符合设计要求和施工规范。
第七条施工过程监督1.监理人员应每天巡查静设备安装现场，检查施工单位是否按照施工方案进行施工。
2.监理人员应对施工单位提供的检测报告进行审核，并指导施工单位进行设备调试。
第八条完工验收1.施工单位完成设备安装工作后，应向监理人员申请验收。
2.监理人员应按照设计要求和施工规范对设备安装质量进行验收，并填写相应的验收报告。
第九条监理报告监理人员应将每日巡查、每个施工阶段的检查结果以及设备验收报告等，及时编写监理报告，并提交给建设单位。
第四章监理措施第十条检查和审查1.监理人员应定期检查和审查施工单位的施工方案和进度表。
2.监理人员应检查设备安装质量，并在发现问题时要求施工单位进行整改。
第十一条抽样检验监理人员可在施工过程中，对设备安装情况进行抽样检验，以验证设备安装的质量。
静设备安装监理实施细则
文件编号:BHX-XZ-008内蒙古伊泰化工有限责任公司120万吨/年精细化学品示范项目监理Ⅱ标段静设备安装监理实施细则北京华夏石化工程监理有限公司内蒙古伊泰精细化工项目部目录1、总则 (3)2 适用范围 (3)3 编制依据 (3)4 工程概况 (4)4.1工程概况 (4)4.2主要参建单位及工程建设承包模式 (4)4.3主要实物工程量 (4)5 专业工程师职责 (5)5.1通用职责 (5)5.2专业职责 (6)6 程序和要求 (7)6.1施工单位资质审查 (7)6.2人员资质审查，管理人员和特殊工种资质审查 (7)6.3施工方案报审及其内容要求 (8)6.4施工机械、特种设备、检试验仪器 (8)6.5设备进场报验及其内容要求 (8)6.6工序验收 (9)6.7分部验收 (10)6.8变更管理 (10)6.9第三方检测管理办法 (10)6.10不合格品控制程序 (10)6.11质量事故报告和处理程序 (11)6.12HSE管理 (11)6.13计划管理 (11)6.14工程量统计、进度款支付管理 (11)7质量控制点及主要控制指标 (11)7.1质量控制点一览表 (11)7.2主要控制指标 (13)8交工技术文件 (22)1、总则本实施细则是北京华夏石化工程监理有限公司内蒙古伊泰精细化工项目部为本工程编制的用于静设备安装施工的监理工作操作性文件，为监理工程师提供了较为详细、具体且具有可操作性的监理工作流程、方法和措施，以达到监理工作规范化，充分发挥监理工程师对工程监管和控制作用。
在监理实施过程中，应严格遵照执行。
2 适用范围本细则适用于内蒙古伊泰化工有限责任公司120万吨/年精细化学品示范项目油品合成装置、油品加工装置、液体物料储运系统、尾气制氢装置、第三循环水场、净化装置的塔、反应器、换热器、容器等静设备安装工程施工的监理控制。
3 编制依据3.1 监理合同3.2 与本工程有关的勘察报告、设计图纸及其它设计文件3.3 国家和建设部制定的有关工程建设政策、法律、法规3.4 已批准的本工程《监理规划》3.5 已批准的本工程《施工组织设计/施工方案》3.6业主下发《质量管理制度汇编》、《HSE管理制度汇编》等相关文件3.7标准规范●GB 50252-2010 《工业安装工程施工质量验收统一标准》●GB 50461-2008 《石油化工静设备安装工程施工质量验收规范》●SH/T 3510-2011 《石油化工设备混凝土基础工程施工验收规范》●SH/T 3542-2007 《石油化工静设备安装工程施工技术规范》●SH/T 3536-2002 《石油化工工程起重施工规范》●GB 50484-2008 《石油化工建设工程施工安全技术规程》●SH/T 3503-2007 《石化化工建设项目交工技术文件规定》●SH/T 3543-2007 《石油化工建设工程项目施工过程技术文件规定》●DB15/T 489-2011 《石油化学工业建设工程技术资料管理规范》4 工程概况4.1工程概况工程名称：内蒙古伊泰化工有限责任公司120万吨/年精细化学品示范项目建设地点：内蒙古自治区鄂尔多斯市杭锦旗独贵塔拉工业园区南项目区-锦泰精细化工园受内蒙古伊泰化工有限责任公司委托，我单位承担了油品合成装置、油品加工装置、液体物料储运系统、尾气制氢装置、第三循环水场、净化装置的监理工作。
静设备安装工程管理办法
静设备安装工程管理办法1 目的为确保静设备安装工程能够满足装置投产一次成功要求，根据有关法律、法规以及现行的标准、规范，特编制本办法。
2 适用范围本办法适用于炼化一体化项目（简称：一体化项目）。
3 职责4 管理要求4.1 静设备安装施工除符合设计文件及相关施工验收规范外，还应符合本办法规定。
4.2 静设备安装过程中采用的各种计量和检测器具、仪器、仪表和设备应符合计量规定。
4.3 对设备质量有怀疑时，由建设单位委托具备相应资质的专业检测单位进行复检，检查内容主要包括：焊缝无损检测、筒体或其它部位的测厚、筒体的表面无损检测、各种材质的光谱分析、金相组织检查、硬度检测等。
4.4 从事压力容器现场组焊、安装、改造、维修的单位必须是已取得相应级别资格许可的单位；现场组焊设备，承包单位应在设备组焊所在地建立压力容器现场组焊质量保证体系。
4.5 从事压力容器现场组焊、安装、改造、维修的单位应当按照《特种设备安全监察条例》要求在施工前办理书面告知。
4.6 设备安装施工前，有复验要求的材料应有复验报告；现场组焊设备应有排板图。
4.7 整体到货设备，采购方组织建设、监理和施工单位进行进场验收。
4.8 静设备安装前对基础进行检查、复测。
设备基础的位置、几何尺寸和质量应符合现行国家、行业、地方标准的规定，有验收资料或记录。
基础上应明显地标出标高基准线、纵横中心线及预留孔中心线。
基础外观不得有裂纹、蜂窝、空洞、露筋等缺陷。
4.9 采用有垫铁安装，垫铁组的布置符合规范和设计文件的要求。
斜垫铁配对使用，与平垫铁组成垫铁组时，垫铁的层数宜为三层（即一平二斜），最多不应超过五层，薄垫铁厚度不应小于2mm，放在斜垫铁与厚平垫铁之间。
4.10 静设备安装就位，基础的强度应达到设计强度的70%。
静设备就位后，作为定位基准的面、线和点对安装基准线的平面位置及标高允许偏差符合规范要求。
静设备安装基准的选择和水平度的允许偏差符合静设备技术文件的规定。
制氢装置静设备安装工程监理细则
编号：Q L-Z Q-X Z-006青岛大炼油工程30000Nm3/h制氢装置静设备安装工程监理实施细则项目监理机构（章）：监理工程师：总监理工程师：日期：一、工程概况中国石化青岛炼油化工有限责任公司青岛大炼油工程 30000Nm3/h制氢装置是中石化集团宁波工程有限公司设计，南京金陵石化工程监理有限公司负责监理，由十公司承建。
本装置中转化炉及PSA两区域共有静设备42台，其中塔类设备1台；换热器类设备9台；容器类设备25台；反应器设备4台，烟囱1台,空冷器设备2台；所有设备需进行整体或分段吊装。
设备规格型号见下表：制氢装置静设备表二、编制依据1、本工程监理合同及监理规划2、施工图纸3、公司质量体系文件之作业指导书4、《高压化工设备施工及验收规范》HGJ208-835、《中低压化工设备施工及验收规范》HGJ209-836、《化工塔类设备施工及验收规范》HGJ211-857、《石油化工换热设备施工及验收规范》SH3532-19958、《塔盘技术条件》JB1205-809、《钢制管壳式换热器》GB150-199810、《空冷式换热器》GB/T15386-9411、《钢制压力容器》GB150-199812、《钢制压力容器-分析设计标准》JB473213、《现场设备、工业管道焊接工程施工及验收规范》GB50236-9814、《工业设备、管道绝热工程质量检验评定标准》GB50185-9315、《石油化工钢制塔、容器现场组焊施工工艺标准》SH3524-199916、《石油化工绝热工程施工工艺标准》SH/T3522—199117、《石油化工设备安装工程质量检验评定标准》SH3514—200118、《石油化工不锈钢复合钢焊接规程》SH/T9527-199919、《钢制压力容器焊接工艺评定》JB/T4708-200020、《压力容器无损检测及第一号修改单》JB/T4708—200021、《压力容器用钢锻件》JB4726-472822、《钢制压力容器焊接规程》JB4709-200023、《压力容器安全技术检查规程》质技监局国发〔1999〕154号24、《压力容器用钢板》GB6654—96三、监理工作目标工期目标：2007年4月20日至2007年6月25日质量目标：确保分项工程合格率100%，通过过程控制方法控制最终产品质量，优良率达到93%。
静设备监理实施细则
静设备监理实施细则静设备监理实施细则编制：（签字）审核：（签字）批准：（签字）日期：目录1.工程概况： (1)1.1工程简介 (1)1.3参建单位 (2)1.4竣工时间 (2)2监理依据 (2)3监理工作流程 (2)3.1确认分部工程的划分 (2)3.2分项工程的划分 (3)3.4A、B、C级三级停止点的确认 (3)3.5监理工作程序 (4)4监理工作的控制要点及目标值 (4)4.1事前控制 (4)4.2事中控制 (5)4.3事后控制 (8)4.3.3水压试验要进行站监理,压力表的等级和精度必须满足规范要求. (9)5监理工作的方法和措施 (9)5.1工作方法 (9)*巡视,过程控制.巡视检查：察看工程是否在监管的条件下有序进行。
(9)5.2工作措施 (9)6竣工验收 (9)1.工程概况：1.1工程简介本工程的静设备：大大小小计有设备124台。
其中最重要的常、减压塔，是本次工程控制的重点。
常、减压塔的技术数据如下:规格材质重量（公斤）安装工艺备注常压塔6400×22＋35800×18＋316MnR+0Gr13 214949 现场组对制作，组成三段分段吊装复合钢板的焊接，分段减压塔4200×14＋36000×18＋310200×26＋38400×22＋35400×16＋316MnR+0Gr13 1101475 现场组对制作，组成四段分段吊装制作偏差的消化吸收1.2工程特点*现场制作量大，要控制全体施工人员按施工方案是监理要点。
*工序重复交接多。
控制工序之间的累积偏差和按施工程序施工是关键。
*焊接要求高难度大。
受气候、环境影响大，复合钢板焊接要求高，如何控制基层和复层的焊接质量是监理工作的重点*控制高空组对的质量，是控制安装质量的关键1.3参建单位1.3.1建设单位：1.3.2设计单位：司1.3.3施工单位：1.1.4监理单位：1.4竣工时间整个工程将于2007年10底完工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大连石化公司2013年第五联合车间万吨/年石蜡加氢装置停检工程静设备监理细则编制：校核：批准：辽宁诚实工程管理有限公司大连项目部2013年2月26日一、工程概况及特点（一）、工程概况：1、工程项目名称：大连石化公司2013年第五联合车间万吨/年石蜡加氢装置停检工程2．项目地点：本装置位于生产新区南侧3．建设单位：中国石油大连石化公司4．设计单位：中国石油集团工程设计有限责任公司大连分公司5．施工单位：建安公司6．监理单位：辽宁诚实工程管理有限公司大连项目部7．开工日期：2013年4月2日8. 竣工日期：2013年 4月17日（二）..本次施工主要内容为：本次施工为静设备安装工程；管道安装工程；土建工程。
1、主要施工量：1. 1静设备安装工程：换热设备维修13台；安全阀拆把、阀门更换、容器内部清扫、加热炉检查维修、过滤器维修、容器拆把、防腐保温、更换平台板。
1.2管道安装工程：管线制安约670米。
1.3土建工程：塔基础重新造面，地沟拆除重建，（三）、工程特点：现场组装，安装工程量大，场地狭窄，设备高度高，给施工带来一定困难。
施工场地狭小,装置正在生产中，火灾隐患多。
二、监理工作依据（一）、本工程监理规划（二）、本工程施工合同（三）、本工程监理合同（四）、现行的工程建设规范、标准以及相应的法律、法规（1）《建筑法》（2）《建设工程质量管理条例》（3）《工程质量监督工作导则》（4）《石油天然气工程质量监督管理办法》（5）《石油天然气工程质量监督工作程序》（6）《实施强制性标准监督规定》等（五）、施工单位的施工组织设计（六）、与本专业工程相关的、现行的工程建设标准、规范；SHS01009-2004《管壳式换热器维护检修规程》GB 50235-2010 《工业金属管道工程施工规范》GB 50236-2011 《现场设备、工业管道焊接工程施工规范》SH 3501-2011 《石油化工剧毒、可燃介质管道施工及验收规范》GB 50517-2010 《石油化工金属管道工程施工质量验收规范》\GB 50185-2010《工业设备及管道绝热工程施工质量验收规范》\ SH/T3548-2011 《石油化工涂料防腐蚀工程施工质量验收规范》\ SH/T3606-2011 《石油化工涂料防腐蚀技术规程》SHT3536-2011《石油化工工程起重施工规范》GB50484-2008《石油化工建设工程施工安全技术规范》QG/DSH 09.08-2010《工业管道管理规定》《大连石化伴热管线设计、施工、验收等管理办法》（七）建设单位的HSE要求、界面交接、质量监督等管理文件三、监理过程控制要点、目标值（一）、工程质量控制点分为三级静设备检修（安装）工程（二）、工程目标1、质量目标:设备安装优良率95%以上，投入的原材料、设备、配件合格率100%，杜绝重大质量事故发生，确保工程高质量竣工，一次投料试车成功。
2、进度目标:在保证工程质量前提下，力求实现合同要求的工期目标。
四、监理工作流程五、施工中本专业的监理质量控制要求A——质量监督站、建设单位、监理单位和施工单位的质量控制人员共同检查确认；B——监理单位和施工单位的质量控制人员共同检查确认。
C——施工单位的质量控制人员自行检查确认。
R——提交检查记录P——旁站监理（填写旁站监理记录）六、控制方法及措施进度及质量控制可分为事前控制、事中控制和事后控制，其中工作的重点是事前控制。
（一）、事前控制:1、承包单位及分包单位现场管理机构审核。
2.专职管理人员和特种作业人员的资格证、上岗证。
3.审核分包单位资质（包括检测单位资质）是否符合要求。
4、审核施工承包人提交的施工组织设计（方案）。
5.结合本工程项目的具体情况，要求施工承包人编制重点分部（项）施工方案大型设备吊装方案等。
在审查施工方案时，应着重审查施工方案的编制依据，施工标准及验收规范是否符合要求；工序安排的是否合理；施工方法和措施是否得当；各工序间的交接和质量要求是否明确；施工机械和人员是否满足施工需要；质量保证体系是否健全；安全措施是否落实；质量和进度计划编制的是否可行等。
6.检查施工单位进场的施工机械及设备的质量控制；对施工单位在施工过程中使用的施工机械,按技术说明书查验其相应的技术性能,对不符合要求的施工机械不得在工程中使用。
检查施工中使用的检测仪器、计量器具是否具有相应的技术合格证,正式使用前应到计量监督部门各种仪器进行校验或校正。
(二)、事中控制:1、施工过程质量控制：现场巡视检查、量测、平行检查、旁站、试验。
2、检查工程所要安装的设备、使用的原材料。
所有进场设备一定要经过检查和确认，检查设备是否有产品合格证和质量证明书，要对设备型号、规格进行确认，并检查设备外观质量，设备未安装前要进行封闭保护。
3、工序交接检查：坚持上道工序不经检查验收不准进行下道工序的原则，检验合格的工序经签字认可后方可进行下道工序，坚持中间交接制度。
4、隐蔽工程检查验收；垫铁安装、塔内件安装、设备保温等必须经验收合格后，方可进行隐蔽。
(三)、事后控制:1、组织系统吹扫、试压检查；2、参加投料试运转3、参加对工程项目进行质量评定；4、审核竣工资料及其它技术文件资料；七、施工过程中检查发现的质量问题及处理方法由于施工单位管理不严，管理协调不到位，施工过程中不进行自检、自查，造成施工中质量问题很多。
经现场检查施工质量问题主要如下：1.在施工过程中不按设计图纸要求施工，并擅自更改设计要求，把采用螺栓连接改为直接焊接。
2.检修施工完成后，在没有检查验收合格、没有隐蔽情况下，擅自进行下道工序，严重违反了施工程序。
3.施工单位不按照施工组织设计和施工方案要求在设备施工完成后，根本不进行自检、自查，造成检查验收时20%左右工程质量都不合格。
4.防腐施工单位在防腐施工中对设备和钢结构、封头表面除锈不彻底，有时甚至根本不除锈，就直接进行刷漆。
严重违反了标准规范。
在现场巡视及检查中发现施工单位严重违反标准规范，造成施工质量问题时立即下达监理通知单。
并要求施工单位对施工程质量问题立即进行整改，整改完成经自检、自查合格后，报监理项目部检查验收，验收合格后方可进行下道工序。
八、职业健康、安全、环境管理1、健康、安全、环境管理目标在工程建设过程中，遵守国家、地方及大连石化公司的施工安全规定,无重大安全责任事故,无人员伤害,不污染环境。
2、在HSE方面的管理根据工程施工的特点，在审批施工单位上报的HSE作业计划书时，注重安全防护措施及文明施工管理的审批，对计划书中不符合规定或缺项少项的部分，要求施工单位进行修改、完善。
并按照计划书中的承诺进行管理，监督施工单位按照既定的方针及具体管理办法去落实，以实现HSE目标。
为确保职工在施工过程中，长期处在安全、健康、有序的工作环境中，按期完成施工任务，监理工程师应：（1）检查施工单位HES组织机构的责任落实情况、实际运作情况，有无专职的安全检查员，是否起到了应有的作用。
（2）督促施工单位负责人、安全员对本单位员工进行HSE教育，人人了解本新建工程安全的重要性。
（3）定期或不定期对现场HSE工作进行检查，对违反HSE原则和施工单位承诺的事件按照公司及工厂的有关规定进行处罚；（4）检查施工单位为实现HSE目标制订的计划和操作程序，特别要检查冬雨季施工在HSE 工作方案的可行性。
（5）检查施工单位职工的劳动保护、施工机械、药品，通讯联络、急救措施、专项基金的使用是否符合要求；（6）检查施工单位HSE的培训记录、检查记录、急救记录、体检记录、HSE报表等。
（7）参与安全事故的报告及处理。
3、安全工作（1）高空作业①对于塔、管廊等高空配管作业，必须建立牢固的立足点，如操作平台、脚手架或吊蓝等。
凡作业的索具、脚手架、吊蓝、平台等设备，均必须经过技术部门鉴定合格后方可采用。
②与其它专业交叉施工时，不得在同一垂直方向上同时操作，下层作业的位置必须处于上层高度确定的可能坠落的范围半径以外。
③在六级以上风条件下，禁止登高作业。
（2）施工人员进入现场必须佩带劳保着装，戴好安全帽，遵守防火防爆规定。
（3）施工动火必须严格执行建设单位关于《石油化工企业安全用火管理规定》，办好火票，严格执行“三不动火”规定。
（4）高处作业要系好安全带，高处作业使用的工具，必须备有工具袋，用完工具放入袋内，严禁将工具乱掷乱放，防止下落伤人。
（5）架子的搭设必须符合国家标准，经检查合格后方可使用，由于施工需要拆除的架子要及时恢复加固，否则不得继续使用。
（6）设备探伤时，工艺配管专业施工人员在探伤期间停止施工。
4、HSE准备工作（1）项目开工前，要求施工单位对全体员工进行HSE培训教育，内容包括：员工应掌握的HSE规定、健康卫生知识、环境保护知识、应急急救知识、岗位技能培训等。
（2）检查确保特种作业人员都持证上岗。
新上岗人员和转岗人员应在上岗前进行培训。
（3）对于不重视HSE施工的施工单位，要求施工单位定期组织召开HSE会议，引起重视，对于违反规定的给予一定的处罚。
5、隐患识别和报告监理人员应每一施工阶段进行一次检查，监理人员每天进行一次检查，发现事故隐患及时进行整改，危急情况可停工整改，鼓励施工单位员工对岗位上存在的隐患进行识别，并及时进行处理。
6、卫生与健康管理（1）应为职工提供适宜的工作和生活场所，引用水保证符合卫生要求。
（2）禁止在作业场所饮酒，禁止酒后上岗。
（3）保证施工单位普通员工的身体健康状况满足其岗位的要求，在分配工作时应考虑职工因病服用药物对工作的影响。
（4）制定防噪声，防中暑、防中毒等措施，预防职业危害。
7、环保管理（1）对施工中产生的垃圾要求施工单位应进行合理处置，工地的施工垃圾、边角料应及时地督促处理，严禁随地丢弃。
（2）进行环保检查，随时发现对环境造成污染的行为，随时督促进行处理。
8、奖惩制度完全按照建设单位的授权及健全的HSE奖罚管理规定。
9、事故报告制度（1）事故发生后，右事故现场有关人员应即向现场施工领导、HSE监督员、项目经理报告采取应急措施，防止事故的扩大，并按事故的级别尽快向公司主管部门和当地劳动保护报告。
（2）应立即成立事故调查组，进行事故调查和分析，拟定改进措施，填写事故调查报告书。
九、文明施工管理文明施工表现形式多种多样，除了设备材料的堆放、各项规章制度的遵守情况外，还有很多细节性的东西，如：1、施工人员无证进厂、不用的机具、车辆长时间占道停放；b）地下水乱排入；c）协调工作不积极配合；对于其它专业或施工单位的劳动成果不进行保护；施工现场脏、乱、差，不设人清扫，清极怠工；偷盗、骂人、打架、随处大小便，着装不整齐；坐安全帽；垃圾不及时清除；厂内吸烟；翻墙、钻钢丝网；不按时参加例会；私自使用库存材料不报验；对监理人员在尊敬等等。
