高墩专项施工方案一、编制依据1、合同文件及设计图纸。
2、总体施工进度计划。
3、交通部颁发的有关技术标准、规范规程等。
二、适用范围三、工程概述四、施工工艺及方法墩身施工采用大块定型钢模板，墩身高度在15米以下时，一次性浇筑成型。
15m以上的墩身根据实际情况可一次或分两、三次浇筑成型。
空心墩底部和顶部的实心部分单独分次浇筑，其余空心部分采用翻模施工。
（一）一般墩身1、施工工艺一般墩身施工工艺框图见图一。
2、施工方法（1）测量定位使用全站仪精确定出墩中心，水平仪测出系梁或桩顶标高，仔细复核后在其表面进行标记，做为施工时的依据。
（2）模板加工及支立模板采用特定加工的大块整体钢模，模板的面板、横肋及竖肋加工时应满足刚度要求。
模板之间夹橡胶条或双面胶以防止漏浆，并用螺栓连接紧固。
为减少砼接缝，保证砼表面的美观，模板使用吊车一次组立到位，顶部四周用缆风绳固定，防止其偏斜。
为便于操作，在桥墩模板周围搭设钢管脚手架，其基础应位于可靠的地基上。
①将承台、系梁或桩基表面进行凿毛处理，灌注前洒水将砼表面润湿，使新旧砼较好连接，模上设置串筒，便于砼灌注。
②按设计及规范要求精确制作及绑扎钢筋。
钢筋应具有出厂合格证，钢筋表面洁净，使用前应将表面油腻、漆皮、鳞锈等清除干净。
钢筋骨架绑扎适量的垫块，以保持钢筋在模板中的准确位置和保护层厚度。
③砼采用自动计量拌合站拌和，砼输送车输送，混凝土输送泵泵送至模板内，灌注砼时应对称进行，防止砼偏压过大而造成模板移位。
④砼灌注时采用分层振捣，每层厚度约30cm，人工使用插入式振捣棒捣固，捣固时插入点要均匀，做到“快插慢拔”，直至砼表面呈现平坦且不再有气泡排出为止。
⑤待砼强度达到要求后拆除模板，并及时养护。
（二）空心薄壁墩1、施工工艺空心薄壁墩翻模施工工艺框图见图二。
我标段空心薄壁墩位于湾头1#大桥2#～5#墩。
根据空心墩高度，我部计划墩身模板标准节长度为2.25m，墩身施工按4.5m一循环进行。
高墩专项施工方案
高墩专项施工方案一、方案目标本方案旨在就高墩专项施工的安全性、质量及进度进行规划，确保施工过程中的安全可控、质量稳定，并实现高墩建设工程的按时、合格完成。
二、施工地点本方案适用于高墩建设工程的各个施工地点，包括但不限于高速公路、铁路等。
三、施工准备在正式施工前，必须做好充分的施工准备工作，包括以下几个方面：1. 安全防护措施：根据实际施工情况，制定详细的安全防护措施方案，包括施工人员的安全培训、施工区域的防护网搭设等，确保施工过程中人员的安全。
2. 设备及材料准备：合理规划施工所需的设备和材料，确保供应充足，并对设备进行检查和维护，确保设备的正常运转。
3. 施工人员配备：根据工程的规模和难度，合理安排施工人员的数量及专业分工，并确保施工人员具备相应的技能和资质。
4. 地质勘察及设计文件的审查：对施工地点进行全面的地质勘察，以了解地质情况，并仔细审查设计文件，确保施工方案的可行性。
四、施工过程1. 地基处理：根据地质勘察结果，对高墩的地基进行处理，包括地基加固、排水等工作，以确保高墩的稳定性。
2. 基础建设：根据设计文件要求，按照施工流程进行基础建设工作，包括地基浇筑、支撑结构的施工等。
3. 钢筋混凝土浇筑：根据高墩的设计要求，进行钢筋混凝土的浇筑工作，保证混凝土的均匀性和牢固性。
4. 桥墩的横向浇筑：根据设计要求和施工流程，进行桥墩横向的浇筑工作，确保桥墩的牢固性和几何形状的准确性。
5. 完成桥墩的竖向浇筑：经过横向浇筑后，进行桥墩竖向的浇筑工作，确保桥墩的高度满足设计要求。
6. 最后的细节工作：包括桥墩表面的清理、修补、防腐处理等，确保桥墩的表面光滑、美观，并达到设计要求。
五、施工监督在施工过程中，必须建立科学严格的施工监督制度，进行施工进度、质量的监控和检查，及时发现和解决施工中出现的问题。
施工监督应包括但不限于以下内容：1. 施工质量检查：定期对高墩施工的各个阶段进行质量检查，确保施工质量符合设计要求和标准。
高墩施工专项方案
高墩专项施工方案1。
编制范围1.1.编制范围实体墩台身施工。
二、工程概况三、施工方案3。
1、钢筋施工墩身钢筋在钢筋加工车间集中加工,运输至现场绑扎。
墩身竖向主筋一次到位，在系梁或承台砼浇筑前做好墩、台身钢筋的预埋，并采用型钢加固精确对位，在承台砼施工过程，随时加强观测并加以纠正，以确保位置的准确。
同时在模板与钢筋之间设置塑料垫块，以满足保护层厚度。
垫块错开布置,强度比墩身砼提高一级。
墩身钢筋主筋连接采用镦粗套筒连接，镦粗钢筋套筒连接应严格按照规范及技术交底要求进行施工。
3.2、模板施工墩台身模板采用厂制整体式钢模，以确保墩台身砼外观质量，在尽可能减少接缝要求下，根据墩柱高度均匀分层.整体式组合钢模及高墩柱(10m以上)模板报监理工程师批准。
模板在工厂内特制胎架上加工，面板采用δ=5mm精抛光钢板，背带采用型钢骨架，块与块之间采用高强螺栓联结。
桥梁墩身施工工艺流程对墩台帽的突出部位，按设计图纸加工好倒角或削边,以便脱模。
进入下道工序桥墩施工方案报工程审批模板安装前,在桩顶或承台上定出墩身位置，立模处进行凿毛,用水平仪测量后用与墩身同级配砼去石子后的砂浆找平，以使模板与承台密贴。
模板先在作业平台上组拼，板缝正直、平整密贴，墩身线型流畅，板缝错台控制在1mm之内。
检查合格后，采用吊机吊装安装。
模板安装完毕后，对其平面位置、顶部高程、节点联系、接缝、垂直度、纵横向稳定性进行检查。
模板不得与脚手架联接.避免施工过程中引起模板位移、变形，模板拼缝处用止浆条密封。
3。
3、混凝土浇筑3。
3。
1、墩台身砼统一由搅拌站集中供应，砼搅拌输送车运输，泵送或吊车入模。
3.3.2、混凝土的运输、浇筑及间歇的全部时间不得超过150min。
混凝土分层浇筑厚度不应超过规定值（见下表)。
3。
3.3、对混凝土表面操作应仔细周到,以使混凝土表面光滑,无水囊、气囊或蜂窝。
3。
3。
4、在浇筑过程中，应控制混凝土的均匀性和密实性,不应出现露筋、空洞、错缝、夹渣等现象.在接缝处，防止混凝土振捣过程中出现漏浆.3.3。
高墩施工安全专项方案第一版
高墩施工安全专项方案第一版一、工程概况本项目桥梁工程为高空作业主要项目。
施工内容包括：墩台身、梁部挂篮及现浇箱梁施工等。
桥梁起止桩号K0+000～K2+616、855，全长2616、855米。
基础为钻孔灌注桩基础，墩身为板式花瓶墩，墩高5、489m～17、755m。
墩身采用C40混凝土浇筑。
桥墩砼采用拌和站集中拌和，砼运输车运至工地，砼汽车泵送入模。
钢筋和模板采用塔吊或汽车吊吊装。
二、编制依据按照《公路工程施工安全技术规程》、《公路水运工程安全生产监督管理办法（交通部xx年第1号令）》的要求和其它安全施工的规定进行。
三、安全目标工程施工完全按照《公路工程施工安全技术规程》、《公路水运工程安全生产监督管理办法（交通部xx年第1号令）》的要求和其它安全施工的规定进行。
1、杜绝因工死亡。
2、不发生高空坠物伤人事故。
3、不发生施工人员高空坠落、脚手架攀爬失手事故4、杜绝因施工造成的道路交通中断，管道、通信、电力管线损坏等施工责任事故。
四、施工准备及施工技术方案1、施工准备（1）清除基础施工时遗留地上的各种管线及相关障碍物，平整场地和蔬通道路。
（2）做好周边防排水设施，接通电源和泵送混凝土管路，危险地域做好各种警示标志。
（3）做好人员安全教育提高施工人员的安全操作意识2、施工技术方案引桥墩身较低，墩身施工采用整体钢模一次立模、一次灌注方案，以汽车吊作为起吊设备，四周布置钢管脚手架平台。
主桥墩墩身分两次浇筑采用大块钢模翻模法施工。
墩身四周设普通钢管脚手架，钢筋、模板吊装由吊机负责。
吊机现场组拼分块分节模板，模板对中调直后，安装四道缆风并拉紧。
墩身钢筋在钢筋加工车间按照墩身高度分节制作，加工成节段钢筋笼。
利用平板拖车运输至现场，吊机单根起吊安装。
主筋接长采用直螺纹套筒连接方式，其余钢筋采用焊接或绑扎连结。
岸上及栈桥侧墩身混凝土由混凝土拌合站集中拌制，通过搅拌车或泵管输送到浇筑点泵送入模，泵管直接依附在固定支架上至墩顶，接串筒浇筑。
高墩、台、柱安全专项施工方案
高墩、台、柱安全专项施工方案
一、前言
在道路、铁路等基础设施建设过程中，高墩、台、柱的安全承载是至关重要的。
本文旨在提出一套全面的高墩、台、柱安全专项施工方案，以确保工程建设过程中安全可靠。
二、施工前准备
1. 施工区域勘察
在施工前应对施工现场进行详细勘察，包括地基情况、周边环境等，确保基础
情况清晰明了。
2. 材料准备
确保所有施工所需材料质量合格，并按照施工计划提前调配到位。
3. 施工人员培训
施工人员应具备相关岗位资质，且经过相关安全培训，熟知施工规范和安全操
作流程。
三、施工过程安全控制
1. 安全标识
在施工现场进行明显的区域划分和安全标识，确保施工区域明确可见。
2. 安全防护设施
搭建必要的安全防护设施，包括扶手、护栏等，确保施工人员和周边群众的安全。
3. 施工计划制定
根据实际情况细化施工方案，明确施工工序和施工进度，严格按照计划执行。
四、质量控制
1. 监控措施
建立质量监控体系，对施工过程进行实时监控，发现问题及时处理。
2. 定期检查
定期进行质量检查，及时发现问题，确保施工质量。
五、施工后总结
1. 整理资料
整理施工过程中出现的问题及解决方法，形成经验总结，为今后施工提供参考。
2. 安全交底
对施工人员进行安全交底和工作总结，强调安全第一的施工理念。
结语
以上即是本文的高墩、台、柱安全专项施工方案，希望能够为相关工程建设提
供一定的参考和指导，确保工程的安全可靠性。
高速铁路桥梁高墩专项施工方案

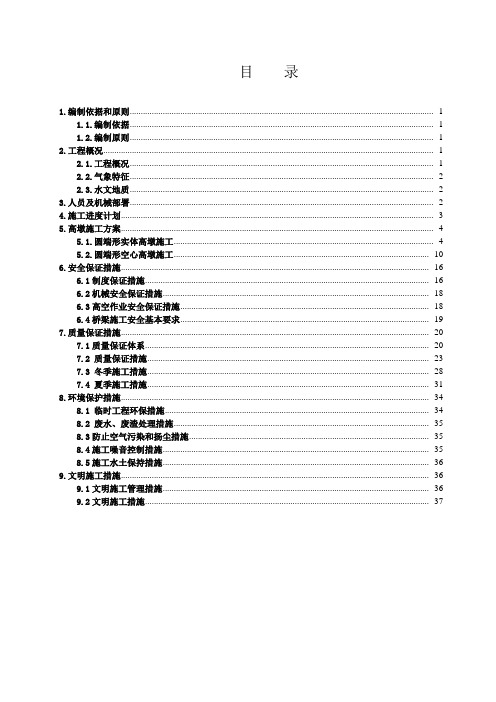

目录1.编制依据和原则.......................................................................................................................................... - 1 -1.1.编制依据.......................................................................................................................................... - 1 -1.2.编制原则.......................................................................................................................................... - 1 -2.工程概况...................................................................................................................................................... - 1 -2.1.工程概况.......................................................................................................................................... - 1 -2.2.气象特征.......................................................................................................................................... - 2 -2.3.水文地质.......................................................................................................................................... - 2 -3.人员及机械部署.......................................................................................................................................... - 2 -4.施工进度计划.............................................................................................................................................. - 3 -5.高墩施工方案.............................................................................................................................................. - 4 -5.1.圆端形实体高墩施工...................................................................................................................... - 4 -5.2.圆端形空心高墩施工.................................................................................................................... - 10 -6.安全保证措施............................................................................................................................................ - 16 -6.1制度保证措施................................................................................................................................. - 16 -6.2机械安全保证措施......................................................................................................................... - 18 -6.3高空作业安全保证措施................................................................................................................. - 18 -6.4桥梁施工安全基本要求................................................................................................................. - 19 -7.质量保证措施............................................................................................................................................ - 20 -7.1质量保证体系................................................................................................................................. - 20 -7.2 质量保证措施................................................................................................................................ - 23 -7.3 冬季施工措施................................................................................................................................ - 28 -7.4 夏季施工措施................................................................................................................................ - 31 -8.环境保护措施............................................................................................................................................ - 34 -8.1 临时工程环保措施........................................................................................................................ - 34 -8.2 废水、废渣处理措施.................................................................................................................... - 35 -8.3防止空气污染和扬尘措施............................................................................................................. - 35 -8.4施工噪音控制措施......................................................................................................................... - 35 -8.5施工水土保持措施......................................................................................................................... - 36 -9.文明施工措施............................................................................................................................................ - 36 -9.1文明施工管理措施......................................................................................................................... - 36 -9.2文明施工措施................................................................................................................................. - 37 -高墩专项施工方案1.编制依据和原则1.1.编制依据（1）新建朝阳至秦沈高铁凌海南站铁路联络线指导性及实施性施工组织设计；（2）新建朝阳至秦沈高铁凌海南站铁路联络线施工图（3）《高速铁路桥涵工程施工技术规程》Q/CR 9603-2015（4）《高速铁路桥涵工程施工质量验收标准》TB10752-2010；（5）《铁路混凝土工程施工质量验收标准》TB10424-2010；（6）《铁路混凝土工程施工技术规程》Q/CR 9207-2017（7）《铁路桥涵工程施工安全技术规程》TB10303-2009（8）国家及辽宁省相关法律、法规及条例等；1.2.编制原则（1）结合设计图纸施工规范及现场施工现场勘查资料和现场环境条件制定施工方案，施工方案力求经济、适用、可行。
