园林制图教案

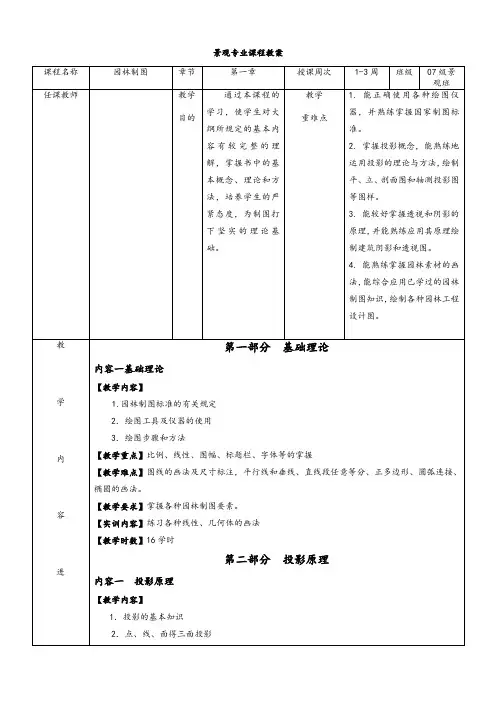

园林制图教案景观专业课程教案课程名称园林制图任课教师章节教学目的纲所规定的基本内容有较完整的理解，掌握书中的基本概念、理论和方法，培养学生的严紧态度，为制图打下坚实的理论基础。

第一章通过本课程的学习，使学生对大重难点准。

2.掌握投影概念，能熟练地运用投影的理论与方法，绘制平、立、剖面图和轴测投影图等图样。

3.能较好掌握透视和阴影的原理，并能熟练应用其原理绘制建筑阴影和透视图。

4.能熟练掌握园林素材的画法，能综合应用已学过的园林制图知识，绘制各种园林工程设计图。

授课周次教学1-3周班级07级景观班1.能正确使用各种绘图仪器，并熟练掌握国家制图标第一部分基础理论教内容一基础理论【教学内容】1.园林制图标准的有关规定学2．绘图工具及仪器的使用3．绘图步骤和方法【教学重点】比例、线性、图幅、标题栏、字体等的掌握【教学难点】图线的画法及尺寸标注，平行线和垂线、直线段任意等分、正多边形、圆弧连接、内椭圆的画法。

【教学要求】掌握各种园林制图要素。

【实训内容】练习各种线性、几何体的画法容【教学时数】16学时第二部分投影原理内容一投影原理进【教学内容】1．投影的基本知识2．点、线、面得三面投影3．体的投影度4.剖面图和断面图【教学重点】平行投影的性质，各种位置的直线、平面的投影性质，两元素之一为特殊位置时的平行、相交、垂直问题，基本平面体和基本曲面体的投影以及表面取点做图方法和读图规律，回转面（圆柱、圆锥、球）的投影特性。

【教学难点】能把握各种复杂的图形。

【教学要求】要求实例的练习。

【实训内容】各种图形的练习【教学时数】20学时第三部分轴测图内容一轴测图【教学内容】1．正轴测投影2．斜二轴测投影【教学重点】正斜轴测图的画法、斜二轴测图的画法【教学难点】难点是实例的综合练习【教学要求】掌握两类轴测图的画法。

【实训内容】练习实例【教学时数】16学时第四部分园林识图内容一园林识图【教学内容】1．园林平面图2．园林施工图3.园林植物配置图4.园林竖向设计图【教学重点】本章重点是、立面图、剖面图的绘制，难点是园林结构、水电图的识读【教学难点】综合运用【教学要求】能识别各种制图。

【实训内容】按比例画图【教学时数】8学时备注补充授课内容一、园林制图的基础知识本章导读认真学习园林制图基础知识，让学生对园林制图有一个初步的认识和了解，培养良好的作图习惯、严谨的工作作风，为以后内容的学习打下良好的基础。

1.1绘图工具及仪器的使用图板质地较软的表面平滑的胶合板，镶有平直的硬木边框（通常可用画板）丁字尺丁字尺是用木材或有机玻璃等材料制成的，其规格有640、900、1200mm等数种，可配合图板使用。

它由尺头和尺身组成，其主要用来绘水平线，并可与三角板配合绘垂直线。

三角板比例尺常见的比例尺为三棱尺。

三棱尺上有六种刻度，一般为1：100，1：200，1：300，1：400，1：500，1：600等。

根据实际需要和图纸大小，可采用比例尺将物体按比例缩小或放大绘成图样。

采用比例尺直接度量尺寸，尺寸不用通过计算可直接读出。

（举例…）曲线板第一单元园林制图基础知识用于绘制不规则的非圆曲线圆规绘图笔常用针管笔，针管笔的笔尖的大小有多种，如：0.1，0.3，0.6，0.9，…，1.2mm,绘图时按线形粗细选用。

铅笔绘制底稿一般采用HB或H铅笔，描黑底稿时用一般用B或2B。

其他1.2国家制图标准的有关规定1.2.1图纸幅面和格式1）图纸幅面尺寸图纸的幅面是指图纸的尺寸。

基本图幅尺寸：幅面尺寸A0841某1189A1594某841A2420某594A3297某420A4210某297一般A0~A3图纸宜横式使用，必要时也可竖式。

A0,A1图纸图框线的线宽为1.4mm。

A2,A3,A4图纸图框线的线宽为1.0mm。

2）标题栏与会签栏1.1.2比例图形与实物相对应的线性尺寸之比称为比例。

比例符号“：”，比例用阿拉伯数字表示，比例注写在图名的右侧，字的基准线应取平，其字高应比图名字高小一号或两号。

1.2.3字体字体的大小用号数表示，分为20，14，10，7，5，3.5共6种。

汉字的号数就是字体的高度（单位：mm），长仿宋体字宽约等于字高的2/3。

1.2.4线型、宽度及各种线型的运用1.粗实线：A2（0.4-0.5mm）；A3（0.3-0.4mm）；A4（0.25-0.3mm）；用于平、立、剖面图及详图中被剖切墙体的主要结构轮廓线；立面图的外轮廓线、剖切符号、详图符号、图面标志及标志等（地平线依次用0.6mm、0.4mm、0.3mm粗实线）。

2.中实线：A2（0.35mm）；A3（0.25mm）；A4（0.25mm）；用于平、立、剖面图及详图中物体的主要结构轮廓。

3.细实线：A2（0.20mm）；A3（0.15mm）；A4（0.15mm）；用于平、立、剖面图中可见的次要结构轮廓线，标注尺寸线、折断线（不需画全的断开界限）、引出线（用于对各种需要说明的部位详细说明）、图例线、索引图标、标高图标等。

4.细虚线：A2（0.15mm）；A3（0.1mm）；A4（0.1mm）；家具图中不可见的隔板，门窗的开启方式及图例线等。

5.点划线A2（0.15mm）；A3（0.1mm）；A4（0.1mm）；用于中心线、对称线、定位轴线；6.辅助实线A2（0.05mm）；A3（0.03mm）；A4（0.03mm）；用于地面填充、玻璃纹理填充等。

1.2.5尺寸标注1.尺寸线及尺寸界限应以细实线绘制，尺寸起止符号的斜短线应以中粗线绘制，长度为200-300mm，并与尺寸线右方向成45度角；2.尺寸线应与被标注长度平行，两端不宜超出尺寸界限，尺寸界限应与尺寸线垂直；3.尺寸数字应注写在尺寸线读数上方的中部，数字间不要有逗号，相邻的尺寸线数字如注写位置不够，可错开或引出注写；4.标注数字以毫米为单位，标注精度为整数。

5.尺寸标注与标高标注在不同的方向位置，不允许交叉表示。

1.2.6标高表示方法1.标高以室内地面作正负零位置，用于天花图中不同吊顶表面距地面高度的表示，用于平面图中室内地台、阳台、厨卫地面等不同高度的表示；2.标高以米为单位，其数字的小数点后保留3位数。

1.2.7详图索引标志1.索引图、索引剖切图图标、定位轴线的圆用粗实线，直径800-1000mm；2.索引详图：圆用粗实线，直径1200mm，圆内横线用细实线绘制，索引详图圆内文字字高350-400mm。

1.2.8引出线1.对图形表达不完善的部位需要引出说明的线形。

引出线应采用细曲线，不应用直线；2.索引详图的引出线，应对准圆心；当同时索引几个相同部分时，各引出线应保持平行；3.多层构造引出线，必须通过被引的各层，并须保持垂直方向。

被引注说明的层次，需用小圆点（直径≤100mm）表示。

1.2.9其他1.图纸名称的表示：应有图名、比例（字体高度是图名的一半），图名下面有粗实线（0.5mm）、细实线（0.2mm）两道线，长度与字体对齐，两线相距150mm；2.平面图中方向性图标：用于平面图中各立面的标识，放置在平面图的左或右下方。

注：1.此规范是在A2（1：100）的基础定制，所有字高、有些距离均为图内实际尺寸，线型宽度为图纸尺寸，望注意区分。

2.其他图幅输出（例如A3的图纸），不必另设图层与线型，按图纸空间缩放打印即可（正规图纸不包括在内）。

1.3制图的一般方法和步骤一、绘图前的准备工作1、根据所绘图纸的内容、准备好所需的绘图工具，并把它们擦拭干净。

洗净双手。

2、根据所绘图纸的内容、大小和比例，选定图纸幅面3、将选定的图纸用胶带纸固定在图纸上，并使图纸的底边距图板下边留有一个丁字尺的距离。

二、画铅笔底稿线1、画出图框线、标题栏和会签栏的外框线2、构图。

根据图样内容和比例计划出图形大小，同时考虑尺寸标注、文字说明、图例及图与图之间空隙等所需要位置，进行统筹安排，做到布置合理、疏密均匀、整齐美观。

3、绘制顺序。

先画轴线、中心线、再画主要轮廓线，后画尺寸界线、尺寸线、尺寸起止符号，然后标注尺寸数字，最后书写图名、比例、文字说明、标题栏等。

三、加深底稿线1、加深的顺序可以根据图纸的内容和习惯画法而定，一般先上后下没，先左后右，先细线后粗线，先曲线后直线，先水平线后垂直及倾斜线。

2、加深完成后，擦去多余线条，仔细检查核对，修正并完成全土加深底稿。

四、描图（上墨）1、描图用绘图墨水笔完成，因此，绘图时一定要耐心、细致，切记急噪和粗心。

图版要放平，墨水瓶千万不可放在图板上。

手和用具要保持清洁干净。

2、为了保证图形的准确，墨线的中心线要与铅笔底稿线的中心重合。

3、为了保证图面的整洁，提高绘图质量和效率，应按先上后下，先左后右，先细线后粗线，先曲线后直线的顺序进行描图。

同一类型的图线应一次画完。

4、有画错的地方，待墨迹干透后，可用刀片轻轻刮去，再用软橡皮擦试平整后进行修改。

1.4常用几何图形的画法1.4.1平行线法任意等分线段1.4.2任意等分两平行线间的距离1.4.3坡度的画法1.4.4正多边形的画法1.4.5圆弧的连接1.5作业练习（字体、标注、线型、几何作图）第二单元投影原理本章导读本章是园林制图与识图的基础理论部分，是工程语言的“语法”。

重点是平行投影。

通过本章的学习，为园林识图、绘图打下基础。

学习本章一定要在建立空间思维的基础上理解掌握，多做练习以帮助理解。

2.1投影的基本知识2.1.1投影的概念三角板在灯光的照射下在桌面上产生影子，可以看出，影子与物体本身的形状有一定的几何关系，人们将这种自然现象加以科学的抽象得出投影法。

2.1.2投影法的种类投影分为中心投影和平行投影两大类：1、中心投影法投射线都从投影中心出发，在投影面上作出物体图形的方法称为中心投影法。

2、平行投影法若将投射中心移至无穷远处，则所有的投射线就相互平行。

用相互平行的投射线，在投影面上作出物体图形的方法称为平行投影法。

在平行投影法中，根据投射线是否垂直于投影面，又分为两种。

（1）斜投影投射线倾斜于投影面（2）正投影投射线垂直于投影面园林设计图中主要是用正投影法绘制的。

2.1.3正投影的性质1、真实性2、积聚性3、类似性2.1.4三面投影体系1、三面投影体系的建立正立投影面，简称正立面，用‘V’标记侧立投影面，简称侧立面，用‘W’标记水平投影面，简称水平面，用‘H’标记2、三视图将物体放在三面投影体系中，并尽可能使物体的各主要表面平行或垂直于其中一个投影面，保持物体不动，将物体分别向3个投影面做投影，就得到物体的三视图。

3、三视图的投影关系长对正高平齐宽相等2.2点、线、面的三面投影2.2.1点的投影1、点在三投影面体系中的投影2、点的相对位置2.2.2线的投影1、各种位置的直线及投影特性A一般位置直线B投影面平行线C投影面垂直线2.2.3面的投影1、集合元素表示平面2、各种位置的平面及投影特性2.3剖面图和断面图2.3.1剖面图1、剖面图的形成及画法（A图线和图型B剖面图例C图名注写）2、剖面图的种类（全剖面图、半剖面图、阶梯剖面图、局部剖面图）2.3.2断面图1、断面剖切符号的标注方法2、断面图的画法3、断面图的种类2.4练习作业（点、线、面的三视图练习，组合图三视图练习，几三视图识图练习，剖、断面图练习）第三单元轴测图本章导读轴测图是具有立体感的单面投影图，常作为帮助读正投影图的辅助性图样。
