课题一、三极管无稳态多谐振荡器电路

一、设计课题

《三极管无稳态多谐振荡器电路》

二、设计要求

1、不上电，灯不亮。

2、上电后，两颜色灯亮交替闪亮（一直亮）。

3、设计时请注意提高抗干扰性，以免误动作。亮灯时间可通过RC调节。

4、为了方便检查，用黄色LED和红色LED代替电灯

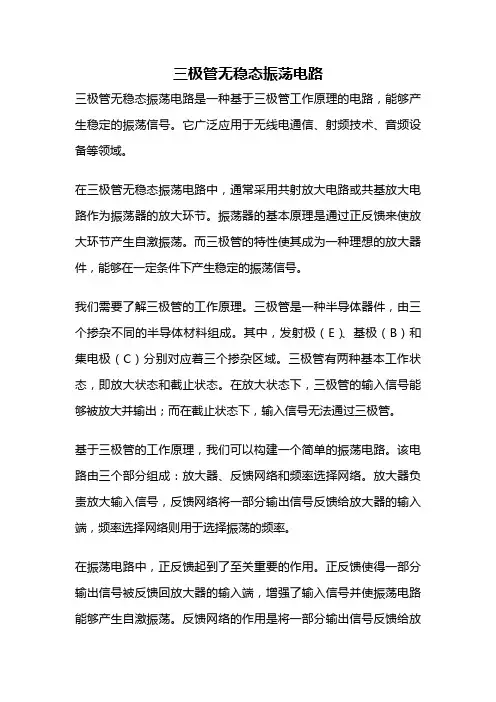

三、原理分析

三极管无稳态多谐振荡器电路工作原理如下：

此电路之输出并不会固定在某一稳定状态，其输出会在两个稳态(饱和或截止)之间交替变换，因此输出波形似近一方波。

如图2即为无稳态多谐震荡器电路，图中两个三极管Q1、Q2在“Q1饱和／Q2截止”和“Q1截止／Q2饱和”，二种状态周期性的互换，其工作原理如下：

图3 当VCC通电瞬间

图4 C2放电，C1充电回路

(1)如图3当VCC接上瞬间，Q1、Q2分别由RB1、RB2获得正向偏压，同时C1、C2亦分别经RC1、RC2充电。

(2)由于Q1、Q2的特性无法百分之百相同，假设某一三极管Q1之电流增益比另一个三极管Q2高，则Q1会比Q2先进入饱和(ON)状态，而当Q1饱和时，C2由Q1 CE极经VCC、RB2放电，在Q2 BE极形成一逆向偏压，促使Q2截止。同时C1经Rc2及Q1的BE极于短时间内完成充电至VCC，如图4所示。

图5 C1放电，C2充电回路

(3) Q1 ON、Q2 OFF的情形并不侍定的，当C2放电完后(T2=0.7 RB2 C2秒)，C2由VCC经RB2、Q1C-E极反向充电，当充到0.7V时，此时Q2获得偏压而进入饱和(ON)，C1由Q2 CE 极，Vcc、RB1放电，同样地，造成Q1 BE极逆偏压。Q1截止(OFF)，C2经RC1及Q2B-E 极于短时间充至VCC，如图5所示。

(4)同理，C1放完电后(T=0.7 RB2 C1秒)，Q1经RB1获得偏压而导通，Q2 OFF

如此反覆循环下去。如图所示波形。

周期T=T1+T2=0.7 RB1 C1+0.7 RB2 C2

若RB1= RB2=RB C2=C1=C

则T=1.4RBC f=

如果将RC1、RC2换成两个发光二极管，发光二极管一亮一暗，不断交替。也就是说，两个三极管中，一个饱和，另一个截止，而且不断交换。这种电路没有一个稳定的状态，叫做无稳态电路，无稳态电路的用途也很广，如汽车的转弯灯等。

四、完整电路图

五、元件清单

六、考核成绩表

训练赛《三极管无稳态振荡电路设计》--2011年月日训练成绩

七、经验总结及思考

1、两灯延时时间不统一（有长有短），如何解决？

2、振荡时间过长或过短，如何解决？

3、拖焊问题如何解决？

4、怎样的元件布局才是合理的？
