LED照明灯具设计的注意事项(精)

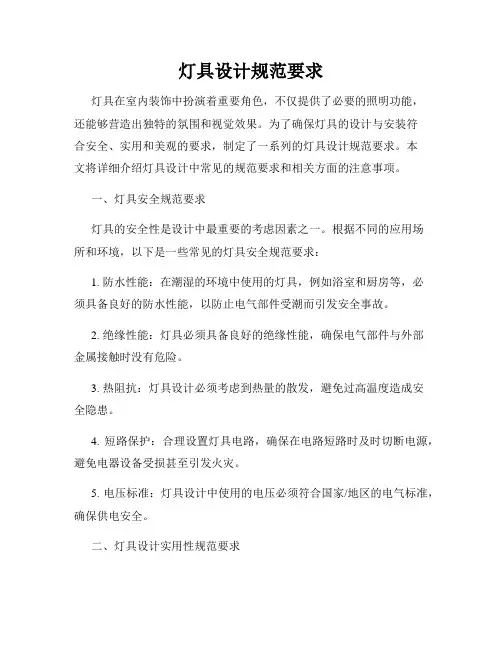

灯具设计规范要求
灯具设计规范要求灯具在室内装饰中扮演着重要角色，不仅提供了必要的照明功能，还能够营造出独特的氛围和视觉效果。
为了确保灯具的设计与安装符合安全、实用和美观的要求，制定了一系列的灯具设计规范要求。
本文将详细介绍灯具设计中常见的规范要求和相关方面的注意事项。
一、灯具安全规范要求灯具的安全性是设计中最重要的考虑因素之一。
根据不同的应用场所和环境，以下是一些常见的灯具安全规范要求：1. 防水性能：在潮湿的环境中使用的灯具，例如浴室和厨房等，必须具备良好的防水性能，以防止电气部件受潮而引发安全事故。
2. 绝缘性能：灯具必须具备良好的绝缘性能，确保电气部件与外部金属接触时没有危险。
3. 热阻抗：灯具设计必须考虑到热量的散发，避免过高温度造成安全隐患。
4. 短路保护：合理设置灯具电路，确保在电路短路时及时切断电源，避免电器设备受损甚至引发火灾。
5. 电压标准：灯具设计中使用的电压必须符合国家/地区的电气标准，确保供电安全。
二、灯具设计实用性规范要求除了安全性，灯具设计还必须考虑实用性，以满足用户的需求。
以下是一些常见的实用性规范要求：1. 照射角度：灯具的照射角度应符合使用环境和要求，确保光照均匀一致。
2. 色温和色彩再现性：灯具的色温和色彩再现性应适合使用场所，以确保舒适的视觉体验。
3. 调光性能：对于需要调光功能的灯具，设计时必须考虑到相应的调光控制接口和功能，以满足用户的需求。
4. 灯具寿命：灯具的设计寿命应考虑到使用场所和频率，确保良好的使用寿命和性能稳定性。
5. 易维护性：灯具设计应该考虑到易维护性，便于更换光源、电池和其他易损件。
三、灯具设计美观规范要求除了安全和实用性，灯具设计也应该注重美观度，以提升室内装饰效果。
以下是一些常见的美观规范要求：1. 外观设计：灯具的外观设计应符合整体室内装饰风格，与其他元素相协调。
2. 尺寸和比例：灯具的尺寸和比例应该与使用环境相匹配，避免过大或过小的不协调感。
3. 材质选择：灯具所采用的材质应具备耐用性和反射性能，以确保良好的照明效果。
LED灯具设计安全性能要点
LED灯具设计安全性能要点摘要：led灯具结构简单，加载供电线路上的负载较低，以及光指向等特性，使得led的灯具设计比其他光源的灯具更容易、更适合内置于其他器械与设备之内，或是自身丛集组合成大型装置。
新的内建可能性，可以让该装置或是设备使用起来更方便，或是具备以前没有过的照明性能。
led背光显示屏与小型冰箱、橱柜的led 照明就是好例子。
而丛集方式则是利用led创造了新的光环境与表现方式。
不用大幅度改变线路或缩减原有空间，只靠着增加了led 灯具就可以创造出奇幻的效果。
关键词：led 灯具散热安全光学电学结构led光源与传统光源存在差异，在套用传统光源的灯具中时，会产生许多缺点，如眩光、散热不佳、光型不美等问题。
在设计套用传统灯具时，要注意使用避开这些问题的方法；如条件许可，应根据led的优点，以及基本照明需求，做出全新的灯具设计。
1、光学部分led芯片：每种led芯片都会有不同设计，不同设计适用于不同用途，led灯具可靠性设计方面包含：电气安全、防火安全、适用环境安全、机械安全、健康安全、安全使用时间等因素。
从电气安全角度看，应符合相关的国际、国家标准。
由于led是新产品，中国国家标准相对滞后，但国家提供产品合格测试。
具有国际安全认证（如gs、ce、ul等）及国家产品品质合格证的led芯片价格要高，因为这些产品在安全设计上是可靠的。
现在有国际安全认证及国家产品合格证的厂家并不多。
另外还需注意，led灯具因尺寸关系，巨大功率产生的高温常集中在一个很小的区域中，如果不具备如传统高温灯具具有保护人体避免烫伤的设计，会有机会造成意外伤害。
大量强度的光机种到比传统光源更小的一个光点上，这样光线可以造成的视觉伤害、产生炫目、使人头晕。
所以在led灯具的设计上面，还是存在着许多需要注意的事项。
二次光学：led光源与传统光源相比有许多优点，这已成为人们共识，但led芯片体积小，结构紧凑，其发光面积相对更小，它是一种180°出光的朗伯光源，其光强分布与出光角的余弦成正比，即led光源发出的光线在被照表面上所形成的照度随出射角的增大而迅速衰减。
LED照明的八大注意事项
LED照明的八大注意事项引言LED（Light-Emitting Diode）照明在现代社会中得到广泛应用，其高效、节能和可靠性让它成为许多家庭和工业场所的首选。
不论是家庭照明还是商业照明，了解LED照明的注意事项非常重要，以确保其正常工作和延长寿命。
本文将介绍LED照明的八大注意事项，帮助您更好地使用LED照明。
1. 选择合适的LED灯泡在购买LED灯泡时，应注意选择适合的尺寸、颜色和亮度。
LED灯泡有不同的规格，例如E26和E27两种常见的灯座尺寸。
同时，还应考虑所需的亮度和色温。
通常，较高的亮度适用于需要明亮照明的区域，而较低的亮度则适用于需要柔和照明的场所。
另外，合适的色温能够营造出不同的氛围和舒适度，选择适合的色温会增强照明效果。
2. 安装和维护灯具LED灯具的安装和维护非常重要。
首先，确保灯具与电源相匹配，并遵循安装指南。
在安装灯具之前，断开电源，防止电击风险。
其次，定期清洁和维护灯具，确保灯具表面无尘和污垢。
使用柔软的布进行清洁，避免使用含酸性或碱性成分的清洁剂，以免对灯具造成损害。
3. 控制照明亮度LED照明通常可以调节亮度，根据需要选择合适的亮度水平。
过高或过低的亮度可能导致视觉疲劳或照明不足。
对于不同的场所和用途，调整亮度是非常重要的，可以通过手动开关、遥控器或智能照明系统进行控制。
4. 防止过度照明LED照明具有高亮度和低功耗的特点，但过度照明可能导致能源浪费和不必要的照明。
因此，在设计和使用LED照明时，应核实所需的亮度和灯具数量，以避免过度照明。
合理配置和使用照明设备，不仅可以节约能源，还能延长LED灯具的使用寿命。
5. 特殊环境的灯具选择在特殊环境下，如浴室、厨房或户外，应选择具有防水性能的LED 灯具。
这些灯具能够有效地避免水汽和湿度对灯具造成的损坏，并确保其正常工作。
此外，在户外安装LED照明时，应选择具有防水、防尘和耐腐蚀能力的灯具，以应对不同的天气和环境条件。
LED室内灯具设计需注意三大方面
LED室内灯具设计需注意三大方面
LED在室外照明工程中的应用已经非常普遍，但在室内照明工程的应用却处在初步阶段，这一方面也是因为室内LED照明灯具的产品种类太少，
照明设计人员苦于无从选择，而给室内照明产品的推广设置了障碍。
个人认为，室内LED照明灯具产品的开发和推广应注重以下四个方面：1、实现产品系列化，集成化和智能化
应用于室内照明的传统灯具可谓是名目繁多，筒灯、射灯、格栅灯、花灯和吊灯等组成了商业照明和家居照明两大领域，主导着室内照明的方向，而目前应用于室内照明LED产品主要就是LED杯灯、LED地砖等装饰性照明灯具，其它常见的传统灯具则少见LED光源的应用，但这一块市场的巨大潜力
毋庸置疑，随着LED光效的提升和价格的降低，谁最先开发了系列化产品，
谁就抢占了市场的先机。
LED的一个最大的优势就是容易控制。
且可以集群控制，在一些需要可编程能力的场合，LED智能化产品能够提供一系列的解决方案，内含三基色LED灯具和一个微处理器的智能LED灯具产品，配置DMX512通信协议可以在以太网上运行，这为室内照明的智能化管理提供了便捷，还可以淡化因使用LED照明灯具导致初次投入成本过高的劣势。
2、产品人性化
照明，在经历了一系列的演变之后，正慢慢变成一种时尚，人性化的照明产品成了人们的首选，而LED照明灯具体积小，不像传统光源有玻壳，且
光线容易控制，在灯具外观的人性化设计方面给了LED灯具生产商无限的发
挥空间。
最新LED灯具结构设计应注意安规要求
L E D灯具结构设计应注意安规要求LED灯具结构设计应注意安规要求一．相关定义1．灯具：凡是能分配，透出或转变一个或多个光源发出的光线的一种器具，并包括支撑、固定和保护光源必需的部件（但不包括光源本身），以及必需的电路辅助装置和将它们与电源连接的设施。
2．普通灯具：提供防止与带电部件意外接触的保护，但没有特殊的防尘、防固体异物和防水等级的灯具。
3．可移动式灯具：正常使用时，灯具连接到电源后能从一处移动到另一处的灯具。
4．固定式灯具：不能轻易的从一处移动到另一处的灯具，因为固定以致于这种灯具只能借助于工具才能拆卸。
5．嵌入式灯具：制造商指定完全或部分嵌入安装表面的灯具。
6．带电部件：在正常使用过程中，可能引起触电的导电部件。
中心导体应当看作是带电部件。
7．EN安全特低电压（SELV－safety extra-low voltage）：在通过诸如安全隔离变压器或转换器与供电电源隔离开来的电路中，在导体之间或在任何导体与接地之间，其交流电压有效值不超过50V。
8．UL低压线路：开路电压不超过交流电压有效值30V的线路。
9．基本绝缘（EN）：加在带电部件上提供基本的防触电保护的绝缘。
耐压应在2U+1000V以上（U：当地的电网电压）。
10．补充绝缘（EN）：附加在基本绝缘基础上的独立的绝缘，用于基本绝缘失效时提供防触电保护。
耐压值应在2U+1750V以上（单层）。
11．双层绝缘（EN）：基本绝缘与补充绝缘组成的绝缘，耐压值应在4U+2750V以上（即基本绝缘与补充绝缘耐压之和）。
12．增强绝缘（EN）：绝缘效果与双层绝缘相当的一种加强性绝缘。
从总体上看，一般只为一层，但也可由多层组成，且各层不可明确进行分割并单独测量。
耐压值应在4U+2750V以上。
13．CLASS O级灯（EN）：仅以基本绝缘为电击保护措施的灯具，无接地等保护措施。
14．CLASS I级灯（EN）：除了基本绝缘为电击保护措施外，还采用了其它如接地等保护性措施的灯具。
灯具照明设计的原则要求
灯具照明设计的原则要求1.简介灯具照明设计是室内、室外环境中重要的一环，它直接影响到空间的舒适度和视觉效果。
设计师在进行灯具照明方案设计时，需要遵循一些原则和要求，以确保照明效果的优良和人们的舒适感。
本文将介绍几个重要的原则和要求。
2.光的色彩和亮度灯具设计的首要原则是考虑光的色彩和亮度。
光的色彩和亮度直接影响到人们的视觉感受和情绪。
在选择灯具时，应根据不同场所的功能需求，选择适当的色温和亮度。
比如，温暖色调适合用于卧室和休闲场所，而冷色调适合用于工作场所和公共区域。
3.光的分布和覆盖面积灯具的照明效果与光的分布和覆盖面积息息相关。
在设计灯具照明方案时，需要考虑到灯具的位置和数量，以及光的辐射范围。
合理的光的分布可以避免强烈的反射和阴影，提供均匀的照明效果。
覆盖面积应符合实际使用需求，提供足够的照明强度。
4.照明的功能需求不同场所的照明需求不同，因此在进行灯具照明设计时，需要根据实际功能需求来选择适当的灯具类型。
比如，餐厅需要柔和、温暖的照明来营造舒适的用餐氛围，而办公室需要光线充足、明亮的照明来提高员工的工作效率。
5.照明与环境的协调灯具的照明效果与周围环境的协调是一个重要的考量因素。
灯具的色彩和造型应与整体空间风格相匹配。
在进行灯具照明设计时，应根据室内装饰风格和需求，选择适合的灯具款式和材质，使之与环境相得益彰，营造出和谐的氛围。
6.能源效率和环保在如今注重可持续发展的社会，灯具照明设计也需要考虑到能源效率和环保性。
选择节能灯具和使用智能控制系统能够有效减少能源消耗，降低对环境的负面影响。
此外，使用可再生材料和减少材料浪费也是环保的重要方面。
7.安全性考虑最后，灯具照明设计还需要考虑人们的安全。
灯具的布局要避免在人员活动区域造成眩光和障碍物。
特别是对于公共场所和儿童活动区域，要选择符合安全标准的灯具，并进行合理的防水和防火设计。
结论灯具照明设计的原则要求包括光的色彩和亮度、光的分布和覆盖面积、照明的功能需求、照明与环境的协调、能源效率和环保以及安全性考虑。
LED灯具的设计要注意什么？
LED灯具的设计要注意什么？LED以其无与伦比的节能、环保、长寿命、可控性高等技术优势，成为近年来全球最具发展前景的高新技术之一，正式拉开全面替代传统照明的序幕，半导体照明技术革新正在改变百年传统照明历史。
随着LED技术在照明领域的应用，LED灯具产品在全球掀起了一场节能环保的绿色风暴，被业界誉为绿色照明产品。
在能耗越来越高的今天，甚至有人预言：“在未来10年内，LED灯具产品将成为取代高压钠灯、白炽灯、荧光灯、台灯等传统照明灯具的唯一产品。
”LED灯具要普及，不但需要大幅度降低成本，更需要解决能效和可靠性的难题，如何解决这些难题，现在让我们一起分享高效高可靠LED灯具设计的方法。
不要使用双极型功率器件专家指出由于双极型功率器件比MOSFET便宜，一般是2美分左右一个，所以一些设计师为了降低LED驱动成本而使用双极型功率器件，这样会严重影响电路的可靠性，因为随着LED驱动电路板温度的提升，双极型器件的有效工作范围会迅速缩小，这样会导致器件在温度上升时故障从而影响LED灯具的可靠性，正确的做法是要选用MOSFET器件，MOSFET器件的使用寿命要远远长于双极型器件。
尽量不要使用电解电容LED驱动电路中到底要不要使用电解电容？目前有支持者也有反对者，支持者认为如果可以将电路板温度控制好，依次达成延长电解电容寿命的目的，例如选用105度寿命为8000小时的高温电解电容，根据通行的电解电容寿命估算公式“温度每降低10度，寿命增加一倍”，那么它在95度环境下工作寿命为16000小时，在85度环境下工作寿命为32000小时，在75度环境下工作寿命为64000小时，假如实际工作温度更低，那么寿命会更长！由此看来，只要选用高品质的电解电容对驱动电源的寿命是没有什么影响的。
在LED驱动电路输入部分可以考虑不用电解电容，实际上使用PI的LinkSwitch-PH就可以省去电解电容，PI的单级PFC/恒流设计可以让设计师省去大容量电容，在输出电路中，可以用高耐压陶瓷电容来代替电解电容从而提升可靠性，有的人在设计两级电路的时候，在输出采用了一个400V的电解电容，这会严重影响电路的可靠性，建议采用单级电路用陶瓷电容就可以了。
制作led节能灯必须注意的五点
制作led节能灯必须注意的五点制作led节能灯必须注意的五点制作led节能灯必须注意的五点，以下仅供菜鸟朋友阅读，高手可以飞了，如果你经常出现这种情况“焊接好的led无缘无故，就是不亮”请认真阅读下面的文章一、因设计需要引脚或弯脚在对LED进行弯脚及切脚时，弯脚及切脚的位置距胶体底面大于3mm；弯脚应在焊接前进行；使用 LED插灯时，PCB板孔间距与LED脚间距要相对应；切脚时由于切脚机振动磨擦产生很高电压的静电，故机器要可靠的接地，做好防静电工作（可吹离子风扇消除静电）。
二、焊接条件焊接时 LED不能通电；加热时不要对 LED施加任何压力；最大焊接条件：手动焊接波峰焊接a．烙铁最大功率 : 50 W a. 预热最高温度：100℃b．最高温度:300 ℃ b. 浸焊最高温度：260℃c．焊接最长时间:3秒 c. 浸焊最长时间：5秒d．焊接位置:距胶体底面大于3mm d. 浸焊位置:距胶体底面大于3mm三、防静电注意事项所有接触 LED的设备及仪器必须接地；所有接触 LED的人员必须配戴防静电手腕带或防静电手套；不可赤手拿取产品如有LED有被静电损害，会显示一些不良特性，如漏电电流增加，静态顺向电压降低或上升，在低电流测试时不亮或发光不正常。
四、过流保护给 LED串联保护电阻使其工作稳定电阻值计算公式为： R=（VCC-VF）/IF VCC为电源电压，VF为LED驱动电压，IF为顺向电流五、电性测试及产品使用测试 VF、亮度、波长时电流必须设为20mA，测试VR时IR设为10uA,测试IR时VR设为5V；检测和使用 LED时，必须给每个LED提供相同的电流即使用恒流源检测，才能保证检测亮度及其它特性的一致性；LED 使用在环境温度为 -30 ℃ ~＋60 ℃之间 ;用分光分色好的产品时，不能把不同等级箱号（每包标签上有标识）的产品混合使用在同一个产品上，以免产生颜色及亮度差异，如确要混等级箱号使用，相邻等级箱号方可放在一起使用，但尽量避免。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED照明灯具设计的注意事项
随着LED照明设备的广泛应用，LED照明灯具设计应符合我国颁布的最新室外照明灯具技术规范，以及城市道路照明设计标准。
下文介绍LED照明灯具设计应注意的事项。
一、工作环境
LED室外照明灯具由于工作环境比较恶劣，受风吹雨淋日晒，阳光中紫外线照射，昼夜温差变化，空气中沙尘，化学气体等条件影响，灯具年复一年的受大自然时效老化处理。
设计时应充分考虑这些因素的影响。
二、LED灯具材料及散热方式选择
外壳和散热器设计为一体，用来解决LED的发热问题，这种方式较好，一般选用铝或铝合金，铜材或铜合金，以及导热良好的其它合金。
散热有空气对流散热、强风冷却散热和热管散热。
（喷气致冷散热也是类似热管散热的一种，但结构更复杂一些。
）
选择什么样的散热方式，对灯具的成本有直接影响，应综合考虑，与设计产品配套选出最佳方案。
灯罩的设计选材也是至关重要，目前使用的有透明有机玻璃，PC材料等，传统的灯罩是透明玻璃制品，究竟选什么样材料的灯罩跟设计的产品档次定位有关，一般来说，室外灯具的灯罩最好是传统的玻璃制品，它是制造长寿命，高档灯具的最佳选择。
采用透明塑料、有机玻璃等材料做的灯罩，做室内灯具的灯罩较好，用于室外则寿命有限，因为室外阳光、紫外线、沙尘、化学气体、昼夜温差变化等因素使灯罩老化寿命减短,其次是污染了不易清结干净，使灯罩透明度降低影响光线输出。
三、LED芯片的封装
目前国内生产的LED灯具（主要是路灯）大都是采用1W的LED多个串、并联进行组装，这种方法热阻较先进封装技术的产品高，不容易造出高品质的灯具。
或者是采用30W、50W甚至更大的模组进行组装，以达到所需要的功率，这些LED的封装材料有用环氧树脂封装，有用硅胶封装的。
二者的区别是：环氧树脂封装耐温较差，时间久了易老化。
硅胶封装则耐温较好，使用时应注意选择。
一般的看法是：采用多芯片与散热器整体封装比较好，或采用铝基板多芯片封装再通过相变材料或散热硅脂与散热器相联接，做出的产品热阻比用LED器件组装的产品的热阻要少一至二道热阻，更利于散热。
采用LED模组的灯具，模组基板一般为铜基板，它与外散热器的联接要使用好的相变材料，或好的散热硅脂，保证铜基板上的热量能及时传到外散热器上去，如处理不好则易使热量堆积造成模组芯片温度升得太高，影响led芯片正常工作。
笔者认为：多芯片封装适合制造普通照明灯具，模组封装适合空间有限的场合制造紧凑型led灯具(如汽车主照明的头灯等。
四、散热器的设计
散热器是led灯具很关键的一个部件，它的形状、体积、散热表面积都要设计得洽到好处，散热器太小，led灯工作温度太高，影响发光效率和寿命，散热器太大，则消耗材料多增加产品成本和重量，使产品竟争力下降。
设计合适的led灯散热器至关重要。
散热器的设计有以下几个部分：
1.明确LED灯需要散热的功率。
2.设计散热器用的一些参数：金属的比热，金属的导热系数，芯片热阻、散热器热阻、周围环境空气热阻等。
3.确定采用散热的类型，（自然对流散热、强风冷却、热管散热，以及其它的散热散热方式。
）从造价比较：自然对流散热造价最低，强风冷却中等，热管散热造价较高，喷气致冷造价最高。
4.确定LED灯具许可的最高工作温度（环境温度加灯具许可温升），
5.计算散热器的体积、散热面积。
并确定散热器的形状。
6.将散热器与LED灯组合成完整灯具，并通电工作八小时以上，在室温39℃--40℃的环境下检查灯具的温度，看是否满足散热要求，以检验计算是否正确，如不满足使用条件，则要重新计算和调整参数。
7.散热器与灯罩的密封要做到防水、防尘，灯罩与散热器之间要垫抗老化的橡皮垫或硅橡胶垫，用不锈钢螺栓紧固，做到密封防水、防尘。
