电气设备工程中的规范要求与电气安装要求
电气设备工程中的规范要求与电气安装要求电气设备工程在现代社会中起着至关重要的作用。
它涉及到各种电力设备的安装、维护和运行。
为确保电气设备的安全可靠运行，有一系列的规范要求和电气安装要求需要遵守。
本文将介绍电气设备工程中一些常见的规范要求和电气安装要求。
一、电气设备工程的规范要求1.国家标准国家标准是规范电气设备工程的基础，各类电路、线缆、配电盘等电气设备的选择和使用都需要符合相关的国家标准。
国家标准包括电气设备的技术规范、测试方法、安全规程等。
2.工程设计规范电气设备工程的设计需要遵循相应的设计规范，以确保电气系统的性能和安全性。
工程设计规范包括各种参数的计算方法、线路布置、设备选型等方面的要求。
3.施工规范电气设备工程的施工过程中需要遵守相应的施工规范，以确保施工质量和安全性。
施工规范包括电气设备的安装方法、接线方式、固定和保护等方面的要求。
4.验收规范电气设备工程完成后需要进行验收，以确保设备符合规范要求并可以正常运行。
验收规范包括设备的检测方法、性能指标的测试要求、材料质量等方面的要求。
二、电气安装要求1.安装位置选择电气设备的安装位置需要考虑安全性和便捷性。
一般来说，电气设备应安装在通风良好、温度适宜、湿度适中的环境中，并且远离易燃易爆物品和腐蚀性物质。
2.接地保护电气设备的接地是确保设备安全运行的重要环节。
接地装置应正确可靠，可以有效排除设备中的静电和雷电等异常电压。
3.线路布置电气设备的线路布置应按照规范要求进行，以保证电路的通畅和防止干扰。
电源线和信号线应分开布置，防止相互干扰。
4.设备固定和保护电气设备的固定和保护要求确保设备在运行过程中不会受到外界的干扰和损坏。
设备的固定应牢固可靠，防止设备晃动或者摇动。
5.防雷保护电气设备需要进行有效的防雷保护，以减少雷电对设备的影响。
防雷保护措施包括安装避雷针、接地装置和防雷接地等。
6.安全措施在电气设备工程中，需要采取相应的安全措施，以确保工作人员的人身安全。
电气工程安装规范
电气工程安装规范一、引言电气工程安装是一项复杂的技术工作，涉及到电力设备的选型、安装和连接等多个环节。
为了确保电气设备的正常运行和人身安全，制定一套适用的电气工程安装规范是必要且重要的。
二、电气设备选型1. 功率因数：根据工程需求，选用功率因数适中的电气设备，以保证电能的有效利用和降低能源浪费。
2. 额定电压：根据供电系统的电压标准，选用额定电压与供电系统匹配的电气设备，以确保设备正常运行，并降低电气设备因电压不匹配而造成的损坏风险。
3. 额定电流：根据负载需求和供电系统能力，选用适当的额定电流的电气设备，以确保电流不超过电气设备的额定负荷，避免设备过载和损坏。
三、电气设备安装1. 安装位置：按照要求确定电气设备的安装位置，在充分考虑设备运行和维护的前提下，避免与其他设备或障碍物相互干扰。
2. 设备固定：对电气设备进行合适的固定，确保设备在运行过程中不会产生震动或松动，以减少设备故障的风险。
3. 连接线路：电气设备之间的连接线路必须按照规定进行安装，确保连接的牢固和可靠，避免电气线路短路或触电等危险情况。
4. 接地保护：对电气设备进行有效的接地保护，以减少设备因电流泄露或其他故障产生的触电风险。
四、电气设备维护1. 定期巡检：定期对电气设备进行巡检，检查设备是否存在松动、腐蚀、磨损等问题，并及时采取维修或更换措施，确保设备正常运行。
2. 清洁保养：定期对电气设备进行清洁保养，清除附着在设备表面的灰尘、油污等杂质，以维持设备的正常散热和运行效率。
3. 绝缘测试：定期对电气设备的绝缘进行测试，确保设备的绝缘性能符合要求，避免因绝缘破损而导致的电气事故发生。
五、安全注意事项1. 操作规程：制定合理的操作规程，指导安装人员进行电气设备的安装和维护，以确保操作的安全和正确性。
2. 安全警示：在场所显眼位置设置安全警示标识，提醒人员注意电气设备的危险性，增强安全意识。
3. 培训教育：对安装和维护电气设备的人员进行必要的培训和教育，提高他们的专业水平和安全意识。

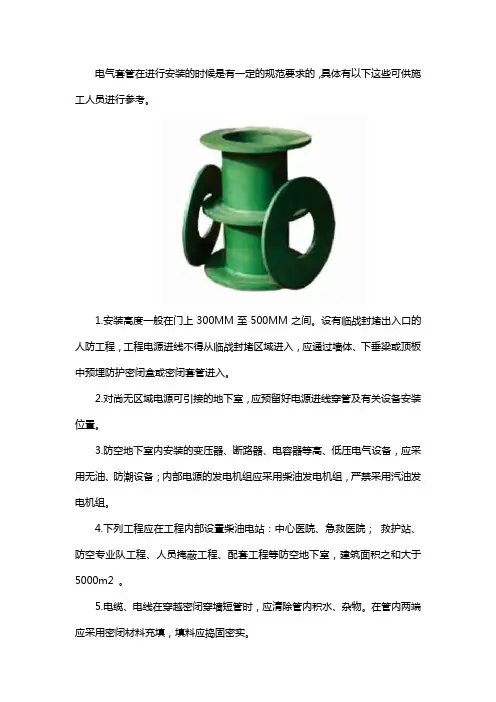

电气套管安装规范要求
电气套管在进行安装的时候是有一定的规范要求的，具体有以下这些可供施工人员进行参考。
1.安装高度一般在门上300MM至500MM之间。
设有临战封堵出入口的人防工程，工程电源进线不得从临战封堵区域进入，应通过墙体、下垂梁或顶板中预埋防护密闭盒或密闭套管进入。
2.对尚无区域电源可引接的地下室，应预留好电源进线穿管及有关设备安装位置。
3.防空地下室内安装的变压器、断路器、电容器等高、低压电气设备，应采用无油、防潮设备；内部电源的发电机组应采用柴油发电机组，严禁采用汽油发电机组。
4.下列工程应在工程内部设置柴油电站：中心医院、急救医院；救护站、防空专业队工程、人员掩蔽工程、配套工程等防空地下室，建筑面积之和大于5000m2 。
5.电缆、电线在穿越密闭穿墙短管时，应清除管内积水、杂物。
在管内两端应采用密闭材料充填，填料应捣固密实。
6.电缆桥架穿过有防护、密闭要求的墙体、板时要断开，断开处改用电缆穿管方式，并做好防护密闭处理，盒内不得有接头。
7.消防泵、排烟风机、防火阀等消防设备，应急照明的导线或电缆应选用阻燃型产品。
8.消防联动控制、自动灭火控制、通信、应急照明及紧急广播等线路，应采取穿钢管保护，并宜暗敷在非燃烧体结构层内，其保护层厚度不应小于30mm，当必须明敷时，应在金属管上采取防火保护措施，以增强管材的防火能力，提高安全度。
以上就是河南中天管道配件有限公司分享的全部内容，希望对大家有所帮助。
该公司是生产经营管道配件的企业，主要产品有各种型号的橡胶接头、防水套管、伸缩器、补偿器、耐油橡胶接头、双法兰传力接头、异径橡胶接头、风道补偿器、柔性防水套管、马钢制柔性卡箍、橡胶软接头、橡胶止回阀、过滤器、堵漏器、平焊法兰等各种管道配件。
电气安装规范GB50258-96
电气装置安装工程1kV及以下配线工程施工及验收规范GB50258—96目录中华人民共和国国家标准电气装置安装工程1KV及以下配线工程施工及验收规范GB50258—96主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1997年2月1日关于发布国家标准《电气装置安装工程1KV及以下配线工程施工及验收规范》、《电气装置安装工程电气照明装置施工及验收规范》的通知建标［1996］475号根据国家计委计综［1986］2630号和建设部（90）建标技字第4号文的要求，由电力工业部会同有关部门共同修订的《电气装置安装工程1KV及以下配线工程施工及验收规范》和《电气装置安装工程电气照明装置施工及验收规范》，已经有关部门会审。
现批准《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258—96和《电气装置安装工程电气照明装置施工及验收规范》GB50259—96为强制性国家标准，自一九九七年二月一日起施行。
原国家标准《电气装置安装工程施工及验收规范》GBJ232—82中第十三篇“配线工程篇”和第十四篇“电气照明装置篇”同时废止。
本规范由电力工业部负责管理，具体解释等工作由电力工业部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九六年八月十六日1总则1.0.1为保证电气装置配线工程的施工质量，促进技术进步，确保安全运行，制订本规范。
1.0.2本规范适用于建筑物、构筑物中1KV及以下配线工程的施工及验收。
1.0.3配线工程的施工应按已批准的设计进行。
当修改设计时，应经原设计单位同意，方可进行。
1.0.4采用的器材及其运输和保管，应符合国家现行标准的有关规定；当产品有特殊要求时，尚应符合产品技术文件的规定。
1.0.5器材到达施工现场后，应按下列要求进行检查：1.0.5.1技术文件应齐全。
1.0.5.2型号、规格及外观质量应符合设计要求和本规范的规定。
电气安装规范要求
电气安装规范要求以下是电气安装的一些规范要求，以确保安装的电气设备符合安全标准和操作要求。
1. 电气设备选择- 在选择电气设备时，应根据项目需求、环境条件和安全标准来确定相应的电气设备。
- 所选设备应具备合适的额定电压、额定电流和工作环境温度范围。
2. 电气设备安装- 安装电气设备时，应按照设备制造商提供的安装指南进行操作。
- 所有设备和配件的安装应符合国家电气安装标准和相关法规要求。
- 安装应避免电气设备直接暴露在潮湿、尘土或腐蚀性气体的环境中。
3. 电气线缆安装- 电气线缆的安装应采用合适的线缆槽、绝缘套管或金属管等保护措施。
- 线缆应安装在保护罩或固定托架上，以防止机械损坏。
- 线缆应避免过度拉伸或扭曲，以保证其良好的连接性能和电气绝缘。
4. 电气接线和连接- 所有电气接线和连接应使用合适的电气连接器和绝缘材料。
- 接线应按照电气图纸和接线图进行正确连接，并进行必要的测试和验证。
- 接线点应保持干净、干燥，并注意防止短路和电气火灾的风险。
5. 地线和接地系统- 所有电气设备应具备良好的接地系统，以确保人身安全和设备保护。
- 接地电阻应符合国家标准，并进行定期检查和测试。
- 地线和接地系统应避免与其他电气线路或导体接触。
6. 电气安全检查- 安装完电气设备后，应进行全面的电气安全检查，确保设备的正常运行和安全性。
- 检查包括电气设备的外观、接线、绝缘等方面。
- 各设备和线路应进行必要的标识和标示，以方便维护和故障排查。
以上是电气安装的规范要求，希望能够帮助您进行电气设备的安全安装和运行。
若有任何问题，请及时咨询相关专业人士。
电气设备安装标准规范
电气设备安装标准规范
电气设备的安装是建筑工程中至关重要的环节，它直接关系到建筑物的用电安全和正常运行。
为了确保电气设备的安装质量，减少事故发生的可能性，制定了一系列的标准规范，以指导电气设备的正确安装和使用。
首先，对于电气设备的选用和安装位置，需要根据实际情况和相关标准进行合理选择和布置。
在选择电气设备时，要考虑其负载特性、环境条件和安全要求，确保设备的性能和可靠性。
同时，安装位置要远离易燃易爆场所，避免受潮、腐蚀和机械损坏，保证设备的正常运行和使用寿命。
其次，电气设备的安装要符合相关的施工规范和标准要求。
安装人员必须具备相关的资质和技术能力，按照标准规范进行操作，确保安装质量和安全性。
在安装过程中，要严格执行电气设备的接线要求，保证接线牢固可靠，避免因接触不良或短路导致的安全事故。
另外，对于电气设备的绝缘和接地也是非常重要的。
绝缘是防止电气设备发生漏电和触电事故的重要手段，必须符合相关标准要
求，确保绝缘性能良好。
同时，接地是保证电气设备安全运行的关键措施，必须符合规范要求，保证接地电阻符合标准，确保设备的安全可靠运行。
最后，电气设备的安装还需要进行必要的检测和验收。
在安装完成后，要进行设备的运行试验和安全检测，确保设备符合标准要求，不存在安全隐患。
同时，对于重要设备还需要进行相关部门的验收，确保设备的安装质量和安全性。
总的来说，电气设备的安装标准规范是保证电气设备安全运行的重要保障，必须严格执行标准要求，确保设备的安装质量和安全可靠性。
只有这样，才能有效地预防电气设备安装过程中可能出现的安全事故，保障建筑物的用电安全和正常运行。
电气安装工程安装规范
电气安装规范1.1.电气装置安装工程施工及验收规范GB50234——96 GB509236——96GB50257——96 GB50170——92GB50258——96 GBJ303——88GBT149——90 GB50171——92GB50150——91 GB50168——92GB50169——922.2.建筑电气安装质量检验标准GB1303——882.施工程序盘柜安装→桥架安装→电气配管→电缆敷设→电机检查接线→电气调试。
3.主要电气设备器具安装及技术标准3.1盘柜安装3.1.1基础型钢安装主要技术要求3.1.2盘柜安装主要技术要求3.2接地安装3.2.1接地(线)应采用焊接，焊接牢固，搭接长度为扁钢宽度的二倍（且至少三个棱角焊接）。
接地扁钢与接地极角钢焊接时，应将扁钢弯制成直角形与角钢焊接。
3.2.2接地体引出部分及接地装置焊接部分应在除锈及去掉焊渣的基础上进行防腐处理。
3.2.3明敷接地线支持件距离在水平段为0.5——1米，垂直段为1.5——3米，拐弯处为0.3——0.5米，接地线距离室内地坪标高+300mm，距墙面10——17mm。
3.2.4接地线与设备连接尽量采用镀锌螺栓连接。
3.2.5接地线标志应清晰3.3电气配管3.3.1电气配管应尽量配合土建及安装专业施工，减少不必要的返工劳动。
3.3.2主要技术要求3.3.2.1电缆保护管采用镀锌管，管子弯曲半径不宜小于管外径的6倍，弯曲程度不应大于外径的10%，弯曲处不应有裂纹、折皱及凹陷。
3.3.2.2管长度每超过8米且有3个弯时，应增设接线盒。
3.3.2.3镀锌管应采用螺栓丝扣连接，管口应光滑，管内应无铁屑及毛刺。
管子镀锌层剥落处应涂防锈漆。
3.3.2.4钢管接地应良好，管接头及接线盒处应安装接地跨接线。
防爆区域配管丝扣连接处需涂导电膏，可不进行跨接。
3.3.2.5明配管管卡采用镀锌圆钢U型卡，管卡间距按下表执行：3.4电动机检查接线3.4.1电机盘动灵活，无碰卡声，轴承润滑油脂正常。
电气设备安装规范
电气设备安装规范电气设备安装规范是为了确保电气设备的安全和正常运行而制定的一系列规范和要求。
下面将介绍几个重要的安装规范。
一、设备选型与验收1. 根据工程的特点和使用要求，选择适当的电气设备。
设备应符合国家相关标准和规范，并具有合格证明。
2. 在购买设备之前，应对其进行全面的检查和试验。
对于大型设备，应进行设备整机试验。
3. 对于设备的主要组成部分和电气元件，应检查其质量和性能，并保证其符合规定的标准。
二、安装位置选择1. 根据设备的特点和使用要求，选择适当的安装位置。
安装位置应具有良好的通风条件，并远离易燃、易爆和腐蚀性物质。
2. 安装位置应保持干燥，并避免受到雨水、洪水和其他污染物的侵蚀。
三、接地系统的建立1. 按照国家相关标准和规范，建立设备的接地系统。
接地系统应包括设备接地、防雷接地和人身安全接地。
2. 接地电阻应满足规定的要求。
在建立接地系统时，应进行接地电阻的测量和试验，并保证其符合规定的标准。
四、电缆敷设和接线1. 电缆敷设应符合国家相关标准和规范。
在敷设电缆时，应注意保护电缆的绝缘和屏蔽，并避免电缆与其他设备或物体的接触。
2. 接线应按照设备的接线图和电气图进行。
接线应牢固可靠，并保证其正确接触和接地。
五、保护和安全措施1. 根据设备的特点和使用要求，采取适当的保护和安全措施。
例如，安装过电流保护装置、过压保护装置和接地保护装置等。
2. 在安装电气设备时，应注意人身安全。
必要时，应使用个人防护装备，例如安全帽、护目镜和绝缘手套等。
六、设备调试和试运行1. 在设备安装完成后，应进行设备调试和试运行。
调试应按照设备调试方案进行，并对设备的性能和功能进行测试和验证。
2. 若设备存在问题或不符合要求，应及时调整和修复，并重新进行试运行，直至达到预期的要求。
以上是电气设备安装规范的一些重要内容，遵守这些规范和要求可以确保电气设备的安全和正常运行。
在实际安装过程中，还应根据具体情况，结合其他相关标准和规范进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言
本文根据我公司目前的实际情况，制订出的符合我公司电气安装方面的文件。
包括：一般规定、布线规、元件安装规及标识规。
本文的编写是为保证我公司产品电器的安装质量，促进施工安装技术的进步。
确保设备安装后的安全运行。
电气安装员应按此标准执行。
也可作为检验电气安装的通用标准。
1、总则
1.1为保证的安装质量，促进施工安装技术的进步，确保设备安装后
的安全运行，制定本规。
1.2本规适用于交流50HZ额定电压1200V及以下、直流额定电压为
1500V及以下且在正常条件下安装和调试试验的通用电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器的安装和验收。
1.3电器的安装，应按已批准的设计进行施工。
1.4电器的运输、保管，应符合现行有关标准的规定；当产品有特殊
要求时，应符合产品技术文件的要求。
1.5设备到达现场后，应及时做下列验收检查：
1.5.1包装和密封应良好。
1.5.2技术文件应齐全，并有装箱清单。
1.5.3按装箱清单检查清点，规格、型号、应符合设计要求；附件、
备件应齐全。
1.5.4按本规要求做外观检查。
1.6施工中的安全技术措施，应符合现行有关安全技术标准及产品
技术文件的规定。
1.7设备安装完毕投入运行前，应做好防护工作。
1.8电器的施工及验收按本规的规定执行外，尚应符合现行有关标
准、规的规定。
2.一般规定
2.1 电器安装前的检查，应符合下列要求：
2.1.1设备铭牌、型号、规格，应与被控制线路或设计相符。
2.1.2外壳、漆层、手柄应无损伤或变形。
2.1.3部仪表、灭弧罩、瓷件、胶木电器应无裂纹或伤痕。
2.1.4螺丝应拧紧。
2.1.5具有主触头的低压电器，触头接触应紧密，接触两侧的压力应均匀。
2.1.6附件应齐全、完好。
2.2 电器的固定，应符合下列要求：
2.2.1电器根据其不同的结构，可采用支架、金属板、绝缘板固定。
金属板、绝缘板应平整；当采用卡轨支撑安装时，卡轨应与低压电器匹配，并用固定夹或固定螺栓与壁板紧密固定，严禁使用变形
或不合格卡规。
2.2.2当采用螺栓固定时，应按产品技术要求选择螺栓规格；其钻孔直径应与螺栓规格相符。
2.2.3紧固件应采用镀锌制品，螺栓规格应选配适当，电器的固定
应牢固、平稳。
2.2.4有防震要求的电器应增加减震装置；其紧固螺栓应采取防松措施。
2.2.5固定电器时，不得使电器部受额外应力。
3、布线规
3.1电器接线的一般要求：
3.1.1接线应按接线端头标志进行。
3.1.2接线应排列整齐、清晰、美观，导线绝缘应良好、无损伤。
3.1.3电源侧进线应接在进线端，即固定触头接线端；负荷侧出线
应接在出线端，即可动触头接线端。
3.1.4电器的接线应采用铜质或有电镀金属防锈层的螺栓和螺钉，
连接时应拧紧，且应有放松装置。
3.2电器的外部接线，应符合下列要求：
3.2.1外部接线不得使电器部受到额外应力。
3.2.2外部线束应用尼龙扎带沿着液压管道整齐扎束。
无液压管道
的地方应顺延设备可固定线束的地方进行扎束。
也可在设备合适的方位安装合适的紧固夹固定线束。
固定线束要本着横平竖直的原则。
3.2.3线束需要通过设备孔时，必须在孔周围加装橡胶隔垫。
3.2.4线束需要折弯时，折弯角应该大于线径的5倍。
3.2.5扎束可活动部件（如：照明灯）的线束时，固定端用扎带扎
紧，另一端在活动部件的运动行程外扎束。
线束敷设长度应留有富裕，以防止部件活动时由于线束过短影响部件的活动行程或部件活动到最大行程时部件接线端受到应力。
3.2.6应避免线束固定在温度超过75℃的设备周围。
如无法避免，
应给线束套上合适的尼龙套管。
3.2.7应避免线束固定在油污较大的设备周围。
以防止线束由于长
期浸泡在油污中影响线束的使用寿命。
如无法避免，应给线束套
上合适的尼龙套管。
3.2.8在设备上用合适的尼龙扎带固定线束，每条扎带间距一般为
200mm。
3.3电气箱部接线，应符合下列要求：
3.3.1端子上连接的电线应按照端子上端接进线、下端接出线的
原则。
3.3.2所有电线都应整齐的放置在线槽，线槽的电线应避免打结、
折弯。
3.3.3出线槽到端子的电线应排列整齐，不允许有交叉。
3.3.4电线长度不足需要接线时，应先用焊锡将两端线焊接在一
起，焊点用合适线径的热缩管在焊点处缩紧。
线径超过5mm2的电线不允许焊接，长度不足时应更换整根电线。
3.3.5每个端子的接线柱（或接线孔）一般允许接一根线，最多
不得超过2根线。
4、元件安装规
4.1成排或集中安装的低压电器应排列整齐；器件间的距离，应符合
设计要求，并应便于操作及维护。
4.2室外安装的非防护型的低压电器，应有防雨、雪、风沙侵入的措
施。
4.3电器的金属外壳、框架的接地应符合下列要求：
4.3.1安装车架接地线前，应将安装位置的漆层打磨掉。
4.3.2应保证固定接地线的螺母拧紧，防止在震动过程中发生固定
接地线的螺母松动。
4.4控制器的安装应符合下列要求：
4.4.1按照控制器安装说明书安装牢固。
4.4.2控制器的安装应留有散热空间。
4.4.3预留控制器插头安装空间。
4.5按钮的安装应符合下列要求：
4.5.1按钮之间的距离宜为50~80mm，按钮箱之间的距离宜为
50~100mm；当倾斜安装时，其与水平的倾角不宜小于30o。
4.5.2按钮操作应灵活、可靠、无卡阻。
4.5.3集中在一起安装的按钮应有编号或不同的识别标志，“急停”
按钮应有明显标志。
5、标识规
5.1为方便安装和维修，所有电线两端、端子、继电器、保险都应加
标识。
5.2电气柜电线标识用套管或异型管进行标识。
5.3电气柜外电缆用适合线径的热缩管在电缆两边缩紧，在热缩管上
写明电缆用途。
5.4所有标识应向外，以方便观察。
5.5标识电缆用途时，应写明所对应阀的编号和名称。
如：Y22 左立
柱上升。
5.6标记标识时，应用打号机打印电缆信息，或者用记号笔写工整、
清楚。
要求书写时用仿宋体。
5.7英文字母标识应为大写。
为防止发生混淆，以下字母不得作为标
识：I、J、O。
5.8用数字6、9标识时，应给该数字加下划线。
如：6、9。
