楞次定律习题课
• 练习1：一平面线圈用细杆悬于P点，开始时细 杆处于水平位置，释放后让它在如图所示的匀 强磁场中运动，已知线圈平面始终与纸面垂直， 当线圈第一次通过位置Ⅰ和位置Ⅱ时，顺着磁 场的方向看去，线圈中的感应电流的方向分别 为
例5.如图装置中，判断下列各种情况下， 通过a棒的电流方向？（向上或向下）
① b棒向右加速________
例４、在图所示装置中，是一个绕垂直于纸面的轴 转动的闭合导线框，当滑线变阻器的滑片自左向 右滑动时，线框的运动情况是：（ ） A、保持静止不动 B、逆时针转动 C、顺时针转动 D、转动方向由电源极性决定
例５
如图,当所在磁场磁感应强度增强时,内外两金属环中的感 应电流方向为:
例2. 如图所示，两个相同的铝环套在一根无限长的光 滑杆上，将一条形磁铁向左插入铝环 ( 未穿出 ) 的过程 中，两环的运动情况是：( ) C (A)同时向左运动，距离增大； (B)同时向左运动，距离不变； (C)同时向左运动，距离变小； (D)同时向右运动，距离增大。
• 23互相平行的两条金属轨道固定在同一水 平面上，上面架着两根互相平行的铜棒ab 和cd，磁场方向竖直向上。如不改变磁感 强度方向而仅改变其大小，使ab和cd相向 运动，则B应____。
• 如图所示，当滑片向右移动过程中，圆环 将如何运动？
例2：一无限长导线通有如图电流，有一矩形 线框与其共面，当电流I突然减少时，线框 会产生______方向的电流。线框将如何运 动？
3.应用举例
例1.如图所示，光滑水平导 d a v 轨处于竖直向下的匀强磁 F 场B中，导棒ab、cd静置 b c 于导轨上，并于导轨垂直， B 当cd在外力F作用下，以 速度V匀速运动时， 发电机 电动机 求:(1)闭合电路中的感应电流 a d 方向？
V
(2)导棒ab的运动方向？
b
FA FA
V
c
F
应用举例 下一片
2.阻碍导体的相对运动 例3：当N极靠近线框 时，线框如何运动？ N
例4：若改为S极靠近？若线框不闭合或非导体？ 例5：若有两线圈时应同时向左运 动，两环间距离逐渐减少。
N
应用举例
例2. 甲、乙两块完全相同的 电流表如图连接。若向右拔 动乙表指针，求：甲表指针 怎样偏转？
理论分析：向右拔动乙表指针产生感应
9．如图9所示，光滑杆ab上套有一闭合金属 环，环中有一个通电螺线管。现让滑动变阻 器的滑片P迅速滑动，则 [ ]
A．当P向左滑时，环会向左运 动， 且有扩张的趋势 B．当P向右滑时，环会向右运 动，且有扩张的趋势 C．当P向左滑时，环会向左运 动， 且有收缩的趋势 D．当P向右滑时，环会向右运 动，且有收缩的趋势
电流（相当于发电机），而感应电流又要 阻碍引起感应电流的相对运动，即阻碍向 右拔动。感应电流方向应该是从乙表“—” 端流进，“+”端流出。此时，感应电流使 甲表指针偏转（相当于电动机），甲表指 针左偏。 注意：电流从那边进，指针向那边偏。
G
甲 电动机
G
乙 发电机
实验验证：
21.现将电池组、滑线变阻器、带铁 2005年北京卷21. 芯的线圈A、线圈B、电流计及开关如下图连接，在开 关闭合、线圈A放在线圈B中的情况下，某同学发现当 他将滑线变阻器的滑动端P向左加速滑动时，电流计指 针和右偏转。由此可以判断 （ ） A.线圈A向上移动或滑动变阻器滑动端P向右加速滑 动，都能引起电流计指针向左偏转 B.线圈A中铁芯向上拔出或断开开关，都能引起电流 计指针向右偏转 C.滑动变阻器的滑动端P匀速向左或匀速向右滑动， 都能使电流计指针静止在中央 D.因为线圈A、线圈B的绕线 方向未知，故无法判断电流计 指针偏转的方向
② b棒向右减速________
③ b棒向右匀速________ ④ b棒向左加速________
×
× a × ×
× ×
A
B
×
× × ×
× ×
× b × × × × ×
× × × × × ×
N
v
S
A
O
B
当OA逆时针转动时,OB怎么运动?
例4、如图所示，当滑动变阻器R的滑片 向 右 滑 动 时 ， 则 流 过 R′ 的 电 流 方 向 是 _____。
例6、两平行长直导线都通以相同电流，线圈 abcd与导线共面，当它从左到右在两导线之间 移动时，其感应电流的方向如何?
● ●
线圈所在空间内的磁场分布如图， 当线圈从左往右运动时，穿过它的磁通量 先减小，原磁场方向为垂直纸面向里， 所以感应磁场方向为垂直纸面向里，由安培 定则可知，感应电流方向为顺时针方向；
• 19．如图19所示，两个闭合铝环A、B与一 个螺线管套在同一铁芯上，A、B可以左右 摆动，则 [ ] • A．在S闭合的瞬间，A、B必相吸 • B．在S闭合的瞬间，A、B必相斥 • C．在S断开的瞬间，A、B必相吸 • D．在S断开的瞬间，A、B必相斥
25．如图所示，闭合导线框abcd与长直 通电导线共面放置，长导线中电流方向如 图，且略偏左放置，当长导线中的电流逐 渐增大时，导线框中的感应电流方向是 ____，导线框所受磁场力的方向是____。
a
c
● ●
●
●
b
d
●
● 后来磁通量又逐渐增大，原磁场方向为垂直纸面 向外，所以感应磁场方向为垂直纸面向里，由安培 定则可知，感应电流方向为顺时针方向。
线圈中感应电流的方向始终为顺时针方向
• 在光滑水平面上放着两个完全相同的金属 环a和b，当一条形磁铁的N极竖直向下靠近 两环时，a，b将如何运动？桌面对环的弹 力将如何变？
课时作业29：4.3楞次定律
4.3楞次定律一、选择题1．（多选）关于决定感应电流方向的因素，以下说法中正确的是（）A．回路所包围的引起感应电流的磁场的方向B．回路外磁场的方向C．回路所包围的面积的磁通量的大小D．回路所包围的面积的磁通量的变化情况2．（多选）如图所示是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流。
各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向，其中正确的是（）3．闭合线圈abcd运动到如图所示的位置时，bc边所受到的磁场力的方向向下，那么线圈的运动情况是（）A．向左平动进入磁场B．向右平动进入磁场C．向上平动D．向下平动4.（多选）两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环。
当A以如图所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流，则（）A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大5．（多选）如图所示，通电螺线管N置于闭合金属环M的轴线上，当N中的电流突然减小时，则（）A．环M有缩小的趋势B．环M有扩张的趋势C．螺线管N有缩短的趋势D．螺线管N有伸长的趋势6．如图所示，甲是闭合铜线框，乙是有缺口的铜线框，丙是闭合的塑料线框，它们的正下方都放置一薄强磁铁，现将甲、乙、丙拿至相同高度H处同时释放(各线框下落过程中不翻转)，则以下说法正确的是（）A．三者同时落地B．甲、乙同时落地，丙后落地C．甲、丙同时落地，乙后落地D．乙、丙同时落地，甲后落地7.（多选）如图所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路。
若将滑动变阻器的滑片P向下滑动，下列说法中正确的是（）A．线圈a中将产生俯视逆时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力F N将增大8.（多选）如图所示，矩形闭合线圈放置在水平薄板上，有一块蹄形磁铁置于薄板的正下方(磁极间距略大于矩形线圈的宽度)。
楞次定律的应用(习题课)ppt
N
B A D
拔出时： AB、CD相互远离
C
5、在图所示装置中，是一个绕垂直于纸面的轴转 动的闭合导线框，当滑线变阻器的滑片自左向右 滑动时，线框的运动情况是：（ ） A、保持静止不动 B、逆时针转动 C、顺时针转动 D、转动方向由电源极性决定
c
例与练2
2、如图,导线AB和CD互相平行,在闭合开 关S时导线CD中感应电流的方向如何?
B原 N S
产生反方向的磁场
感应电流的磁场
增反减同
右手定则
1．判定方法：伸开右手，让大拇指跟其 余四指垂直，并且都跟手掌在同一平面 内，让磁感线从手心垂直进入，大拇指 指向导体运动的方向，其余四指所指的 方向就是感应电流的方向。
2．适用范围：适用于闭合电路一部分导线 切割磁感线产生感应电流的情况。
专业资料巩固练习1下列情况下线框中是否产生感应电流1保持线框平面始终与磁感线垂直线框在磁场中上下运动图甲2保持线框平面始终与磁感线垂直线框在磁场中左右运动图乙3线框绕轴线ab转动图丙无无无无有有专业资料2如图磁场中有一闭合的弹簧线圈先把线圈撑开图甲然后放手让线圈收缩图乙线圈收缩时其中是否有感应电流
探究感应电流的产生条件
软环上绕有两个线圈M和N，当M线圈电路中的开关断 开的瞬间，线圈N中的感应电流沿什么方向？
分析：
１、原磁场的方向： 顺时针 ２、原磁通量变化情况：减小 ３、感应电流的磁场方向： 顺时针 ４、感应电流的方向： 顺时针
如图所示，通电直导线L和平行导轨在同一平 面内，金属棒ab静止在导轨上并与导轨组成闭 合回路，ab可沿导轨自由滑动．当通电导线L向 左运动时（ ） A．ab棒将向左滑动 B．ab棒将向右滑动 C．ab棒仍保持静止 D．ab棒的运动方向与通电导线上电流方向有 关
楞次定律课件及练习题答案含详解
（2）判断感应电流的方向时，右手定则和楞次定律如何选择？ 提示：要根据产生感应电流的具体情况确定。 ①回路中的导体不动，磁通量变化时，只能根据楞次定律判断 感应电流的方向，不能用右手定则。 ②回路中的一部分导体做切割磁感线运动时，根据右手定则判 断感应电流的方向比较方便。 ③所有情况都可以应用楞次定律进行判断，但方便程度不同。
（2）线圈内磁通量减少时的情况：
图序
丙 丁
磁场 方向 _向__下__ _向__上__
感应电流方向 （俯视） 顺时针 逆时针
感应电流的 磁场方向 _向__下__ _向__上__
3.实验结论：当穿过线圈的磁通量增加时，感应电流的磁场 与原磁场的方向_B_（A.相同 B.相反）；当穿过线圈的磁通 量减少时，感应电流的磁场与原磁场的方向_A_（A.相同 B.相 反）。 4.归纳总结：当线圈内磁通量增加时，感应电流的磁场_阻__碍__ 磁通量的增加；当线圈内磁通量减少时，感应电流的磁场 _阻__碍__磁通量的减少。
【变式训练】（2013·威海高二检测）如图所示，光滑的金 属导轨置于水平面内，匀强磁场方向垂直于导轨平面向上， 磁场区域足够大。导线ab、cd平行放置在导轨上，且都能自 由滑动。当导线ab在拉力F作用下向左运动时，下列判断错 误的是（ ） A.导线cd也向左运动 B.导线cd内有电流，方向为c→d C.磁场对ab的作用力方向向右 D.磁场对ab和cd的作用力方向相同
【总结提升】电磁感应现象中导体运动问题的分析方法 （1）确定所研究的闭合电路； （2）明确闭合电路所包围的区域磁场的方向及磁场的变化情 况； （3）确定穿过闭合电路的磁通量的变化或导体是否切割磁感 线； （4）根据楞次定律或右手定则判定感应电流的方向； （5）根据左手定则或“来拒去留”“增反减扩”等判断导体 所受安培力及运动的方向。

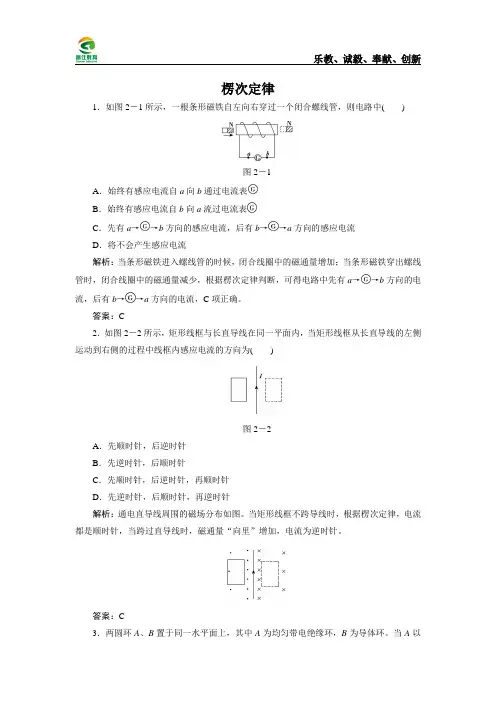

楞次定律课后练习题(含答案)
楞次定律1．如图2－1所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中()图2－1A．始终有感应电流自a向b通过电流表B．始终有感应电流自b向a流过电流表C．先有a→→b方向的感应电流，后有b→→a方向的感应电流D．将不会产生感应电流解析：当条形磁铁进入螺线管的时候，闭合线圈中的磁通量增加；当条形磁铁穿出螺线管时，闭合线圈中的磁通量减少，根据楞次定律判断，可得电路中先有a→→b方向的电流，后有b→→a方向的电流，C项正确。
答案：C2．如图2－2所示，矩形线框与长直导线在同一平面内，当矩形线框从长直导线的左侧运动到右侧的过程中线框内感应电流的方向为()图2－2A．先顺时针，后逆时针B．先逆时针，后顺时针C．先顺时针，后逆时针，再顺时针D．先逆时针，后顺时针，再逆时针解析：通电直导线周围的磁场分布如图。
当矩形线框不跨导线时，根据楞次定律，电流都是顺时针，当跨过直导线时，磁通量“向里”增加，电流为逆时针。
答案：C3．两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环。
当A以如图2－3所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流。
则()图2－3A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大解析：首先判断感应电流的磁场，由题中图示感应电流的方向可知，在导体环B的内部，感应电流的磁场方向是垂直于纸面向外的。
再由楞次定律可知，导体环B的内部原磁场可能是垂直于纸面向外减弱，也可能是垂直于纸面向里增强，最后由安培定则可知，A环中的电流为逆时针减弱或顺时针增强，进而可判断B、C正确。
本题的另一种较为方便的解法是用楞次定律的推论“感应电流的效果阻碍引起感应电流的原因”来判断。
由于这里的感应电流是由于A环转动所形成的电流的变化所造成的，所以感应电流必然会产生阻碍电流变化的效果。
B环产生了逆时针的电流，故A带正电需加速，即ω方向电流增加，A带负电则要减速，即ω反方向电流减小。
楞次定律习题
图1时感应电流的磁场与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，极接近线圈上端的过程中，流过R的电流方向和图7应用增反减同法时，特别要注意原磁场的方向，才能根据增反减同判断出感所示，当磁铁突然向铜环运动时，铜环的运动情况是()图8此题中若磁铁远离铜环运动时，同样可分析出铜环的运动情况为向左摆动，，磁铁和线圈都可以绕OO′轴宁陕中学高二物理学案2C ．线圈与磁铁转动方向相同，但转速小于磁铁转速D ．线圈静止不动 答案 解析方法总结 感应电流在磁场中受力，用“来拒去留”来直接判断既快又准，此法也可理解为感应电流在磁场中受力总是“阻碍相对运动”．三、增缩减扩法9．(双选)如图10所示，光滑固定导轨M 、N 水平放置，两根导体棒P 、Q 平行放置于导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时( )A ．P 、Q 将相互靠拢B ．P 、Q 将相互远离C ．磁铁的加速度仍为gD ．磁铁的加速度小于g 答案 解析 方法总结 增缩减扩法，就闭合电路的面积而言，致使电路的面积有收缩或扩张的趋势． 10．如图11(a)所示，两个闭合圆形线圈A 、B 的圆心重合，放在同一水平面内，线圈A 中通以如图(b)所示的交变电流，t ＝0时电流方向为顺时针(如图箭头所示)，在t 1～t 2时间段内，对于线圈B ，下列说法中正确的是( )图11A ．线圈B 内有顺时针方向的电流，线圈有扩张的趋势 B ．线圈B 内有顺时针方向的电流，线圈有收缩的趋势C ．线圈B 内有逆时针方向的电流，线圈有扩张的趋势D ．线圈B 内有逆时针方向的电流，线圈有收缩的趋势 答案 解析方法总结 注意B 线圈内的磁通量是穿进穿出两部分抵消后的磁通量． [基础题]1．关于决定感应电流方向的因素，以下说法中正确的是( )A ．回路所包围的引起感应电流的磁场的方向B ．回路外磁场的方向C ．回路所包围的磁通量的大小D ．回路所包围的磁通量的变化情况 2．根据楞次定律知：感应电流的磁场一定( )A ．阻碍引起感应电流的磁通量B ．与引起感应电流的磁场方向相反 C．阻碍引起感应电流的磁通量的变化 D ．与引起感应电流的磁场方向相同图10宁陕中学高二物理学案33．关于楞次定律，下列说法中正确的是( ) A ．感应电流的磁场方向总是与原磁场的方向相反 B ．感应电流的磁场方向总是与原磁场的方向相同 C ．感应电流的磁场方向与磁通量增大还是减小有关 D ．感应电流的磁场总是阻碍原磁场的变化4.如图1所示，一水平放置的通以恒定电流的圆形线圈1固定，另一较小的圆形线圈2 从线圈1的正上方下落，在下落过程中两线圈平面始终保持平行且共轴，则线圈2从线圈1的正上方下落至线圈的正下方的过程中，从上往下看，线圈2中( ) A ．无感应电流B ．有顺时针方向的感应电流C ．有先是顺时针方向、后是逆时针方向的感应电流D ．有先是逆时针方向、后是顺时针方向的感应电流5.如图2所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一 矩形导线框abcd 保持水平，从两磁极间中心上方某处开始下落，并穿过磁场( ) A ．线框中有感应电流，方向是先a →b →c →d →a 后d →c →b →a →d B ．线框中有感应电流，方向是先d →c →b →a →d 后a →b →c →d →a C ．受磁场的作用，线框要发生转动 D ．线框中始终没有感应电流6．如图3所示，匀强磁场与圆形导体环平面垂直，导体ef 与环接触良好， 当ef 向右匀速运动时( )A ．圆环中磁通量不变，环上无感应电流产生B ．整个环中有顺时针方向的电流C ．整个环中有逆时针方向的电流D ．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流 [能力题]7．如图4所示，通电螺线管N 置于闭合金属环M 的轴线上，当N 中的电流突然减小时， 则( )A ．环M 有缩小的趋势B ．环M 有扩张的趋势C ．螺线管N 有缩短的趋势D ．螺线管N 有伸长的趋势图1图2图3图4宁陕中学高二物理学案48．如图5所示，三个金属环用细线悬挂，与螺线管都垂直且C 在上方正中，当滑片P 右滑时，分析A 、B 、C 环的运动情况．图5。
高中物理(新人教版)选择性必修二课后习题：楞次定律(课后习题)【含答案及解析】
第二章电磁感应楞次定律课后篇素养形成必备知识基础练1.某磁场磁感线如图所示,有一铜线圈自图示A点落至B点,在下落过程中,自上向下看,线圈中的感应电流方向是()A.始终顺时针B.始终逆时针C.先顺时针再逆时针D.先逆时针再顺时针A点落至图示位置时,穿过线圈的磁通量增加,由楞次定律判断知,线圈中感应电流方向为顺时针;自图示位置落至B点时,穿过线圈的磁通量减少,由楞次定律判断知,线圈中感应电流方向为逆时针,C项正确。
2.(多选)闭合电路的一部分导体在匀强磁场中做切割磁感线运动,如图所示,能正确表示感应电流I的方向、磁感应强度B的方向跟导体运动速度的方向关系的是()B、C正确。
3.(多选)如图所示,闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中,将它从匀强磁场中匀速拉出,以下各种说法中正确的是()A.向左拉出和向右拉出时,环中的感应电流方向相反B.向左或向右拉出时,环中感应电流方向都是沿顺时针方向的C.向左或向右拉出时,环中感应电流方向都是沿逆时针方向的D.圆环在达到磁场边界之前无感应电流,穿过闭合圆环的磁通量都要减少,根据楞次定律可知,感应电流的磁场要阻碍原磁通量的减少,感应电流的磁场方向与原磁场方向相同,应用安培定则可以判断出感应电流的方向是顺时针方向的,选项B正确,A、C错误;另外在圆环达到磁场边界之前,穿过圆环的磁通量不变,无感应电流,D正确。
4.某同学在探究感应电流产生的条件的实验中,将直流电源、滑动变阻器、线圈A(有铁芯)、线圈B、灵敏电流计及开关按图连接成电路。
在实验中,该同学发现开关闭合的瞬间,灵敏电流计的指针向左偏。
由此可以判断,在保持开关闭合的状态下()A.当线圈A拔出时,灵敏电流计的指针向左偏B.当线圈A中的铁芯拔出时,灵敏电流计的指针向右偏C.当滑动变阻器的滑片匀速滑动时,灵敏电流计的指针不偏转D.当滑动变阻器的滑片向N端滑动时,灵敏电流计的指针向右偏:开关闭合的瞬间,灵敏电流计的指针向左偏,则当磁通量增大时指针左偏;若磁通量减小时,则指针右偏;当线圈A拔出,或线圈A中的铁芯拔出时,磁通量均减小,因此电流计指针向右偏,故A错误,B正确;滑动变阻器的滑片匀速滑动,穿过线圈的磁通量发生变化,电流计指针要发生偏转,故C错误;当滑动变阻器的滑片向N端滑动时,电阻减小,则电流增大,导致磁通量增大,因此灵敏电流计的指针向左偏,故D错误。
第1节 楞次定律 课时作业
[A级——基础达标练]1．关于楞次定律，下列说法正确的是()A．感应电流的磁场总是阻碍原磁场的增强B．感应电流的磁场总是阻碍原磁场的减弱C．感应电流的磁场总是阻碍原磁场的变化D．感应电流的磁场总是阻碍原磁通量的变化解析：选D。
楞次定律内容：感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。
阻碍的不是磁场的变化，而是磁通量的变化。
2.图为闭合电路的一部分导体在磁极间运动的情形，图中导体垂直于纸面，a、b、c、d分别表示导体运动中的四个不同位置，箭头表示导体在对应位置上的运动方向，则导体中感应电流的方向为垂直于纸面向里时，导体的位置是()A．a B．bC．c D．d解析：选A。
导体切割磁感线产生感应电流，用右手定则判断可知，a位置正确。
3.如图所示，若套在条形磁铁上的弹性金属导线圈Ⅰ突然缩小为导线圈Ⅱ，则关于导线圈中的感应电流及其方向(从上往下看)是()A．有顺时针方向的感应电流B．有逆时针方向的感应电流C．有先逆时针后顺时针方向的感应电流D．无感应电流解析：选A。
穿过导线圈的磁通量包括磁体内全部的磁通量和磁体外的一部分磁通量，合磁通量是向上的。
当导线圈突然缩小时合磁通量增加，原因是磁体外向下穿过导线圈的磁通量减少。
由楞次定律判断，感应电流的方向为顺时针方向，A正确。
4.(2023·首都师范大学附中期末)某实验装置如图所示，在铁芯上绕着两个线圈A和B，如果线圈A中电流i与时间t的关系分别如图甲、乙、丙、丁所示，那么在t1到t2这段时间内(设电流自左边接线柱进入A时取正)()A．当A中通以甲图电流时，B连接的电流计G中没有电流通过B．当A中通以乙图电流时，B连接的电流计G中有向右的电流通过C．当A中通以丙图电流时，B连接的电流计G中有向左的电流通过D．当A中通以丁图电流时，B连接的电流计G中有向右的电流通过答案：A5．(2023·山西吕梁期中)媒体报道，某大学研究人员发现了一种能够将内能直接转化为电能的新型合金。
《楞次定律》习题课课件
“来拒去留”
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
当闭合导体的一部分做 切割磁感线的运动时，怎样 判断感应电流的方向?
假定导体棒AB向右运动
1、我们研究的是哪个闭合电路?
ABEF
2、穿过这个闭合电路的磁通量是增大还是减小? 增大
3、感应电流的磁场应该是沿哪个方向? 垂直纸面向外
当线圈远离导线时，判断线圈中感应电流的方 向，并总结判断感应电流方向的步骤。
分析：
1、原磁场的方向： 向里
I
v 2、原磁通量变化情况：减小
3、感应电流的磁场方向：向里
4、感应电流的方向： 顺时针
楞
安
明 确 研
原磁场 方向?
次
培
定 律
定 则 感应电流 感应电
究
磁场方向 流方向
对 原磁通
象 量变化?
例题2 如图所示,在长直载流导线附近有一
光滑平行金属导轨 PP′和 QQ′都处于同一水平面内，P 和 Q 之间连接一电阻 R，装置处于竖直向下的匀强磁场 中．现垂直于导轨放置一根导体棒 MN，用一水平向右 的力 F 拉动导体棒 MN，以下关于导体棒 MN 中感应电 流方向和它所受安培力的方向，正确的是( ) A．感应电流方向是 N→M B．感应电流方向是 M→N C．安培力水平向左 D．安培力水平向右
如图所示，通电螺线管置于闭合金属环 a 的轴线上，当 螺线管中电流 I 减小时( ) A．环有缩小的趋势以阻碍原磁通量的减小 B．环有扩大的趋势以阻碍原磁通量的减小 C．环有缩小的趋势以阻碍原磁通量的增大 D．环有扩大的趋势以阻碍原磁通量的增大
判断“力”用“左手”, 判断“电”用“右手”.
“四指”和“手掌”的放法和意义 是相同的，唯一不同的是拇指的意
楞次定律习题课
楞次定律习题课一、基础知识1、楞次定律的内容_____________________________________________________________2、对楞次定律的理解：磁通量增加时______________________________；磁通量减小时___________________________________________________.二、典型习题1、把一只正方形线圈从磁场外自右向左匀速经过磁场再拉出磁场（如图所示），则从ab 边进入磁场起至cd 边拉出磁场止，线圈中感应电流的情况是 ( )A.先沿abcda 的方向，然后无电流，以后又沿adcba 方向B.先沿abcda 方向，然后无电流，以后沿abcda 方向C.先无电流，当线圈全部进入磁场后才有电流D.先沿adcba 方向，然后无电流，以后沿abcda 方向2、如图所示，通电导线旁边同一平面内放有矩形线圈abcd ，则 ( )A.若线圈向右平动，其中感应电流方向是a →b →c →dB.若线圈竖直向下平动，无感应电流产生C.当线圈以ab 边为轴转动时（小于90°），其中感应电流的方向是a →d →c →bD.当线圈向导线靠近时，其中感应电流的方向是a →d →c →b3、如图所示，闭合圆形导体环的圆心在坐标原点，二、三象限在匀强磁场中，磁场方向如图所示，要使导体环中产生顺时针方向的感应电流，可以 ( )A.使环沿X 轴负方向移动B.使环沿Y 轴负方向移动C.使磁场增强D.沿Y 正方向看，使环绕Y 轴沿顺时针方向转动41周4、如图所示，条形磁铁水平放置，一线框在条形磁铁的正上方且线框平面和磁铁平行，线框由N 端匀速地到S 端的过程中，判断下列说法正确的是 ( )A.线圈中无感应电流B.线圈中感应电流的方向是abcdC.线圈中感应电流方向是先abcd 再dcbaD.线圈中感应电流方向是先dcba 再abcd5、如图所示，Q 为带有正电荷的带电圆盘，由于它的转动，使得金属环P 中产生了如图所示的感应电流，则Q 的转动情况是 ( )A.顺时针加速转动B.逆时针加速转动C.顺时针减速转动D.逆时针减速转动6、如图所示，导体棒ab向右运动时，通过ab棒的电流方向______________,ab棒受安培力的方向______________，若导体棒向左运动，则安培力的方向向__________。
楞次定律习题课
练习： 磁铁向线圈 磁铁从螺线管右端 练习 拔出时， 中插入时， 中插入时，标出感 拔出时，A、B两点 哪点电势高？ 哪点电势高？ 应电流的方向。 应电流的方向。
S NBiblioteka 先用来“ 先用来“拒” 去“留”判断线圈产生的磁 极, 再用右手螺旋定则确定感应电流的方向
N S
+ −
S N
N
A
B
练习
1、如图，在水平光滑的两根金属导轨上放置两根导 、如图， 体棒AB、 ， 体棒 、CD，当条形磁铁插入与拔出时导体棒如何 运动？（不考虑导体棒间的磁场力） ？（不考虑导体棒间的磁场力 运动？（不考虑导体棒间的磁场力） 插入时： 插入时：
1 S
V
N 2
左图中线圈下落穿过条形磁铁经过位置1 左图中线圈下落穿过条形磁铁经过位置1 和位置2时线圈中感应电流的方向, 和位置2时线圈中感应电流的方向,线圈 受力方向,受磁铁的作用,下落的加速度, 受力方向,受磁铁的作用,下落的加速度, 线圈有收缩趋势还是有扩张趋势. 线圈有收缩趋势还是有扩张趋势.
练习：磁铁插入或拔出线圈的过程中， 练习：磁铁插入或拔出线圈的过程中， 怎样判断感应电流的方向 感应电流的方向？ 怎样判断感应电流的方向？
S
N
N
S
N
S
S
N
G
G
磁铁插入或拔出线圈时， 磁铁插入或拔出线圈时，感应电流的磁 场总是要阻碍磁铁与线圈的相对运动。 场总是要阻碍磁铁与线圈的相对运动。 先用来 先用来“拒” 去“留”判断线圈产生 的磁极, 的磁极, 再用右手螺旋定则确定感应电 流的方向
V
上图中当条形磁场向铜形运动时, 上图中当条形磁场向铜形运动时,铜环中 电流方向,运动情况, 电流方向,运动情况,线圈扩缩情况
