楞次定律习题课资料.
楞次定律的应用(12个经典例题)资料讲解
A. 圆环在磁铁的上方时，加速度小于g，在下方时大于g， B. 圆环在磁铁的上方时，加速度小于g，在下方时也小于g， C. 圆环在磁铁的上方时，加速度小于g，在下方时等于g， D. 圆环在磁铁的上方时，加速度大于g，在下方时小于g.
N S
例5. 如图所示，两个相同的铝环套在一根无限长的光 滑杆上，将一条形磁铁向左插入铝环(未穿出)的过程
中，两环的运动情况是：( C )
(A)同时向左运动，距离增大； (B)同时向左运动，距离不变； (C)同时向左运动，距离变小； (D)同时向右运动，距离增大。
v
N S
例6. 金属圆环的圆心为O，金属棒Oa、Ob可 绕O在环上转动，如图示，当外力使Oa逆时 针方向转动时，Ob将： （ B ）
A. 不动
线圈II的平面保持与线圈I的平面平行且两圆心同在一
竖直线上，则线圈II从正上方下落到穿过线圈I直至在
下方运动的过程中，从上往下看线圈II：( C )
(A)无感应电流；
(B)有顺时针方向的感应电流；
(C)有先顺时针后逆时针的感应电流；
(D)有先逆时针后顺时针的感应电流。
I
II
例4 . 如图示，一闭合的铜环从静止开始由高处下落通过条形 磁铁后继续下落，空气阻力不计，则在圆环的运动过程中，下
（3）由楞次定律确定感应电流的磁场方向
（4）利用安培定则确定感应电流的方向
例1. 在同一铁芯上绕着两个线圈，单刀双掷开关
原来接在点1，现把它从1扳向2，试判断在此过程中，
在电阻R上的电流方向是：(如图所示) (
C)
(A) 先由PQ，再由QP；
(B) 先由QP，再由PQ；
(C) 始终由QP；
人教版高二物理楞次定律课件
A.沿abcd流动 B.沿dcba流动 C.先沿abcd流动，后沿dcba流动 D.先沿dcba流动，后沿abcd流动
解析 本题考查用楞次定律判断感应电流的方向，关键要 分析清楚矩形线圈由位置Ⅰ到位置Ⅱ和由位置Ⅱ到位置Ⅲ 两过程中，穿过线圈的磁感线方向相反.由条形磁铁的磁场 可知，线圈在位置Ⅱ时穿过闭合线圈的磁通量最小为零， 线圈从位置Ⅰ到位置Ⅱ，从下向上穿过线圈的磁通量在减 少，线圈从位置Ⅱ到位置Ⅲ，从上向下穿过线圈的磁通量 在增加，根据楞次定律可知感应电流的方向是abcd. 答案 A
两磁铁有排斥作用，故A正确.
乙
答案 A
三、增缩减扩法
当闭合电路中有感应电流产生时，电路的各部分导线就会 受到安培力作用，会使电路的面积有变化(或有变化趋势). (1)若原磁通量增加，则通过减小有效面积起到阻碍的作用. (2)若原磁通量减小，则通过增大有效面积起到阻碍的作用. 口诀记为“增缩减扩”. 注意：本方法适用于磁感线单方向穿过闭合回路的情况.
学案3 习题课：楞次定律的应用
目标定位
1.学习应用楞次定律的推论判断感应电流的方向. 2.理解安培定则、左手定则、右手定则和楞次定 律的区别.
知识探究
自我检测
一、增反减同法
知识探究
感应电流的磁场，总是阻碍引起感应电流的磁通量(原磁
场磁通量)的变化.
(1)当原磁场磁通量增加时，感应电流的磁场方向与原磁
能是( )
图8
A.开关S闭合瞬间
B.开关S由闭合到断开的瞬间
C.开关S已经是闭合的，滑动变阻器滑片P向左迅速滑动
D.开关S已经是闭合的，滑动变阻器滑片P向右迅速滑动
1234
解析 当开关突然闭合时，左线圈上有了电流，产生磁 场，而对于右线圈来说，磁通量增加，产生感应电流， 使钻头M向右运动，故A项正确； 当开关S已经是闭合时，只有左侧线圈电流增大才会导致 钻头M向右运动，故C项正确. 答案 AC
楞次定律习题

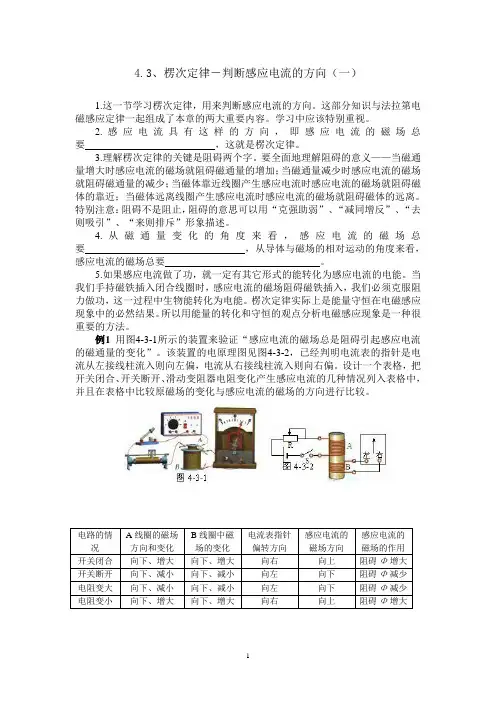

4.3、楞次定律－判断感应电流的方向（一）1.这一节学习楞次定律，用来判断感应电流的方向。
这部分知识与法拉第电磁感应定律一起组成了本章的两大重要内容。
学习中应该特别重视。
2.感应电流具有这样的方向，即感应电流的磁场总要，这就是楞次定律。
3.理解楞次定律的关键是阻碍两个字。
要全面地理解阻碍的意义——当磁通量增大时感应电流的磁场就阻碍磁通量的增加；当磁通量减少时感应电流的磁场就阻碍磁通量的减少；当磁体靠近线圈产生感应电流时感应电流的磁场就阻碍磁体的靠近；当磁体远离线圈产生感应电流时感应电流的磁场就阻碍磁体的远离。
特别注意：阻碍不是阻止，阻碍的意思可以用“克强助弱”、“减同增反”、“去则吸引”、“来则排斥”形象描述。
4.从磁通量变化的角度来看，感应电流的磁场总要，从导体与磁场的相对运动的角度来看，感应电流的磁场总要。
5.如果感应电流做了功，就一定有其它形式的能转化为感应电流的电能。
当我们手持磁铁插入闭合线圈时，感应电流的磁场阻碍磁铁插入，我们必须克服阻力做功，这一过程中生物能转化为电能。
楞次定律实际上是能量守恒在电磁感应现象中的必然结果。
所以用能量的转化和守恒的观点分析电磁感应现象是一种很重要的方法。
例1 用图4-3-1所示的装置来验证“感应电流的磁场总是阻碍引起感应电流的磁通量的变化”。
该装置的电原理图见图4-3-2，已经判明电流表的指针是电流从左接线柱流入则向左偏，电流从右接线柱流入则向右偏。
设计一个表格，把开关闭合、开关断开、滑动变阻器电阻变化产生感应电流的几种情况列入表格中，并且在表格中比较原磁场的变化与感应电流的磁场的方向进行比较。
例2 一均匀的扁平条形磁铁与一圆形线圈同在一个平面内，磁铁中央与圆心O重合，为了在磁铁开始运动时在线圈中得到一方向如图4-3-3所示的感生电流I，磁铁的运动方式为（）A.N极向纸内，S极向纸外使磁铁绕O点转动B.N极向纸外，S极向纸内，使磁铁绕O点转动C.使磁铁沿垂直于线圈平面的方向向纸内作平动D.使磁铁沿垂直于线圈平面的方向向纸外作平动E.使磁铁在线圈平面内绕O点沿顺时针方向转动F.使磁铁在线圈平面内绕O点沿逆时针方向转动例3 如图4-3-4，有一固定的超导体圆环，在其右侧放着一条形磁铁，此时圆环中没有电流。
高中物理(新人教版)选择性必修二课后习题：楞次定律(课后习题)【含答案及解析】
第二章电磁感应楞次定律课后篇素养形成必备知识基础练1.某磁场磁感线如图所示,有一铜线圈自图示A点落至B点,在下落过程中,自上向下看,线圈中的感应电流方向是()A.始终顺时针B.始终逆时针C.先顺时针再逆时针D.先逆时针再顺时针A点落至图示位置时,穿过线圈的磁通量增加,由楞次定律判断知,线圈中感应电流方向为顺时针;自图示位置落至B点时,穿过线圈的磁通量减少,由楞次定律判断知,线圈中感应电流方向为逆时针,C项正确。
2.(多选)闭合电路的一部分导体在匀强磁场中做切割磁感线运动,如图所示,能正确表示感应电流I的方向、磁感应强度B的方向跟导体运动速度的方向关系的是()B、C正确。
3.(多选)如图所示,闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中,将它从匀强磁场中匀速拉出,以下各种说法中正确的是()A.向左拉出和向右拉出时,环中的感应电流方向相反B.向左或向右拉出时,环中感应电流方向都是沿顺时针方向的C.向左或向右拉出时,环中感应电流方向都是沿逆时针方向的D.圆环在达到磁场边界之前无感应电流,穿过闭合圆环的磁通量都要减少,根据楞次定律可知,感应电流的磁场要阻碍原磁通量的减少,感应电流的磁场方向与原磁场方向相同,应用安培定则可以判断出感应电流的方向是顺时针方向的,选项B正确,A、C错误;另外在圆环达到磁场边界之前,穿过圆环的磁通量不变,无感应电流,D正确。
4.某同学在探究感应电流产生的条件的实验中,将直流电源、滑动变阻器、线圈A(有铁芯)、线圈B、灵敏电流计及开关按图连接成电路。
在实验中,该同学发现开关闭合的瞬间,灵敏电流计的指针向左偏。
由此可以判断,在保持开关闭合的状态下()A.当线圈A拔出时,灵敏电流计的指针向左偏B.当线圈A中的铁芯拔出时,灵敏电流计的指针向右偏C.当滑动变阻器的滑片匀速滑动时,灵敏电流计的指针不偏转D.当滑动变阻器的滑片向N端滑动时,灵敏电流计的指针向右偏:开关闭合的瞬间,灵敏电流计的指针向左偏,则当磁通量增大时指针左偏;若磁通量减小时,则指针右偏;当线圈A拔出,或线圈A中的铁芯拔出时,磁通量均减小,因此电流计指针向右偏,故A错误,B正确;滑动变阻器的滑片匀速滑动,穿过线圈的磁通量发生变化,电流计指针要发生偏转,故C错误;当滑动变阻器的滑片向N端滑动时,电阻减小,则电流增大,导致磁通量增大,因此灵敏电流计的指针向左偏,故D错误。

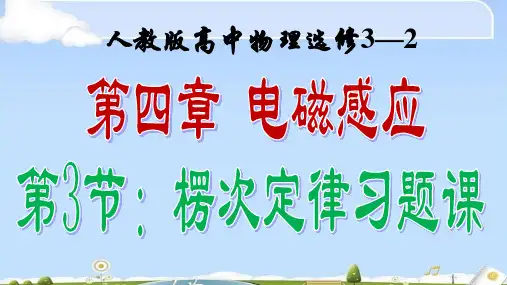

人教版高中物理选修3—2第四章电磁感应第3节：楞次定律习题课(共16张PPT)(优质版)
内容：
感应电流的磁场
楞次
总要 阻碍
引起感应电流的
磁通量的变化
“增反减同”
从另一个角度认识楞次定律 “来拒去留”
s
N
N
G
G
S
s
N
S
G
N
S
S
G
N
S
N
S
移近时 移去时
斥力 引力
阻碍相互靠近 阻碍相互远离
楞次定律表述二：
感应电流的效果总是阻碍导体和引 起感应电流的磁体间的相对运动
“右手定则”是“楞次定律”的特例.
2、在判断导体切割磁感线产生的感应电流时 右手定则与楞次定律是等效的, 右手定则比 楞次定律方便.
1
如图,导线AB和CD互相平行,在闭合开关S时导线CD 中感应电流的方向如何?
2
一水平放置的矩形闭合线圈abcd， 在细长磁铁的N极附近竖直下落， 由图示位置Ⅰ经过位置Ⅱ到位置 Ⅲ，位置Ⅰ和位置Ⅲ都很靠近位 置Ⅱ ．在这个过程中，线圈中
分析导线bb′向哪边运动？
×
×
a×
×
b×
×
×
v×
×
I
×
F
×
×
I
×F×
×
×
×
×
×
×
×
×
×
×
a′
b′
法拉第圆盘发动机的原理 判断CD两点电势的高低
如图，A和B都是很轻的铝环，A闭合，B断开，用磁铁 的任一极来接近A、远离A、移近B、远离B时，分别会产生
什么现象？
右图中当磁场的磁感应强度
B
逐渐增强时，弹簧线圈怎样
I
a
第一章 习题课 楞次定律的拓展应用
习题课 楞次定律的拓展应用 巧用“结论”判断感应电流的方向 1.增缩减扩 当闭合电路中有感应电流产生时，电路的各部分导线就会受到安培力作用，会使电路的面积有变化(或有变化趋势)。 (1)若磁通量增大时，面积有收缩趋势，从而阻碍磁通量的变大； (2)若磁通量减小时，面积有扩张趋势，从而阻碍磁通量的变小。 口诀记为“增缩减扩”。 注意：本方法适用于磁感线单方向穿过闭合回路的情况。 [例1] (2018·临沂一中高二检测)(多选)如图1所示，匀强磁场垂直于软导线回路平面，由于磁场发生变化，回路变为圆形，则磁场( )
图1 A.逐渐增强，方向向外 B.逐渐增强，方向向里 C.逐渐减弱，方向向外 D.逐渐减弱，方向向里 解析 对于线圈来说，圆形面积最大，即由于磁场变化，导致线圈面积变大，根据楞次定律的推论增缩减扩，可判断磁场在减弱，可能是方向向外的磁场逐渐减弱，也可能是方向向里的磁场逐渐减弱，选项C、D正确。 答案 CD 2.来拒去留 由于磁场与导体的相对运动产生电磁感应现象时，产生的感应电流受到磁场的安培力，这种安培力会“阻碍”相对运动，口诀记为“来拒去留”。 [例2] (多选)如图2所示，光滑固定导轨m、n水平放置，两根导体棒p、q平行放于导轨上，形成一个闭合回路。当一条形磁铁从高处下落接近回路时( )
图2 A.p、q将互相靠拢 B.p、q将互相远离 C.磁铁的加速度仍为g D.磁铁的加速度小于g 解析 根据楞次定律的另一表述——感应电流的效果总是要反抗产生感应电流的原因，本题中的“原因”是回路中的磁通量增加，归根结底是磁铁靠近回路，“效果”便是阻碍磁通量的增加和磁铁的靠近，即来拒去留，所以p、q将相互靠近且磁铁的加速度小于g，故选项A、D正确。 答案 AD 3.增远减靠 (1)若原磁通量增加，则通过远离磁场源起到阻碍的作用。 (2)若原磁通量减小，则通过靠近磁场源起到阻碍的作用。口诀记为“增远减靠”。 [例3] (2018·哈尔滨三中高二期中)一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动，M连接在如图3所示的电路中，其中R为滑动变阻器，E1和E2为直流电源，S为单刀双掷开关，下列情况中，可观测到N向左运动的是( ) 图3 A.在S断开的情况下，S向a闭合的瞬间 B.在S断开的情况下，S向b闭合的瞬间 C.在S已向a闭合的情况下，将R的滑片向c端移动时 D.在S已向a闭合的情况下，将R的滑片向d端移动时 解析 金属环N向左运动，说明穿过N的磁通量在减小，说明线圈M中的电流在减小，只有选项C符合题意。 答案 C “三定则一定律”的区别与应用 1.安培定则、左手定则、右手定则、楞次定律应用情形 基本现象 应用的定则或定律 运动电荷、电流产生磁场 安培定则 磁场对运动电荷、电流有作用力 左手定则 电磁 感应 部分导体做切割磁感线运动 右手定则
人教版高中物理选修_电磁感应楞次定律习题课
人教版高中物理选修_电磁感应楞次定 律习题 课（精 品系列 PPT）
有没有别的方法判定电流方向？
1、右手定则:伸开右手,使拇指与其 余四指垂直,并且都与手掌在同一平 面内; 让磁感线从掌心进入, 拇指 指向导体运动的方向, 四指所指的 方向就是感应电流的方向.
2、适用范围:闭合电路一部分导体切割磁感线产生感 应电流.
4
如图，在水平光滑的两根金属导轨上放置两根导体棒AB、 CD，当条形磁铁插入与拔出时导体棒如何运动？（不考 虑导体棒间的磁场力）
B
D
A
C
插入时： AB、CD相向运动
拔出时： AB、CD相互远离
人教版高中物理选修3_— 电2磁第感四应章楞电次磁定感律应习第题3 课节（：精楞 品次系定列律 习PP题T）课 (共16 张PPT)
ABCD中感应电流方向：A→B→C→D→A ABFE中感应电流方向：A→B→F→E→A
AB中感应电流方向：A→B
人教版高中物理选修_电磁感应楞次定 律习题 课（精 品系列 PPT）
人教版高中物理选修_电磁感应楞次定 律习题 课（精 品系列 PPT）
1、楞次定律适用于由磁通量变化引起感应电 流的一切情况;右手定则只适用于导体切割磁 感线.
1
如图,导线AB和CD互相平行,在闭合开关S时导线CD 中感应电流的方向如何?
人教版高中物理选修3_— 电2磁第感四应章楞电次磁定感律应习第题3 课节（：精楞 品次系定列律 习PP题T）课 (共16 张PPT)
人教版高中物理选修3_— 电2磁第感四应章楞电次磁定感律应习第题3 课节（：精楞 品次系定列律 习PP题T）课 (共16 张PPT)
人教版高中物理选修3—2
内容：
感应电流的磁场
36电磁感应现象20%楞次定律(习题)
第 36 讲：电磁感应现象 楞次定律课时规范训练一、选择题(限时：45 分钟)1. 现将电池组、滑动变阻器、带铁芯的线圈 A 、线圈 B 、电流计及电键如图 1 所示连接． 下列说法中正确的是 ( )图 1A ．电键闭合后，线圈 A 插入或拔出都会引起电流计指针偏转B ．线圈 A 插入线圈 B 中后，电键闭合和断开的瞬间电流计指针均不会偏转C ．电键闭合后，滑动变阻器的滑片 P 匀速滑动，会使电流计指针静止在中央零刻度D ．电键闭合后，只有滑动变阻器的滑片 P 加速滑动，电流计指针才能偏转2. 如图 2 所示，两个线圈 A 、B 水平且上下平行放置，分别通以如图所示的电流 I 1、I 2，为使线圈 B 中的电流瞬时有所增大，可采用的办法是( )A. 线圈位置不变，增大线圈 A 中的电流B ．线圈位置不变，减小线圈 A 中的电流C ．线圈 A 中电流不变，线圈 A 向下平移D ．线圈 A 中电流不变，线圈 A 向上平移3. 北半球地磁场的竖直分量向下．如图 3 所示，在北京某中学实验室图 2的水平桌面上，放置边长为 L 的正方形闭合导体线圈 abcd ，线圈的ab 边沿南北方向，ad 边沿东西方向．下列说法中正确的是( ) A ．若使线圈向东平动，则 a 点的电势比 b 点的电势低B ．若使线圈向北平动，则 a 点的电势比 b 点的电势低图 3C ．若以 ab 为轴将线圈向上翻转，则线圈中感应电流方向为 a →b →c →d →aD ．若以 ab 为轴将线圈向上翻转，则线圈中感应电流方向为 a →d →c →b →a4. 如图 4 所示，在直线电流附近有一根金属棒 ab ，当金属棒以 b 端为圆心，以 ab 为半径，在过导线的平面内匀速旋转达到图中的位置时()A．a 端聚积电子B．b 端聚积电子C．金属棒内电场强度等于零D．U a>U b5.如图5 所示，水平地面上方有正交的匀强电场和匀强磁场，电场竖直向下，磁场垂直纸面向外．半圆形铝框从直径处于水平位置时，沿竖直平面由静止开始下落．不计阻力，a、b 两端落到地面的次序是() A．a 先于bB．b 先于aC．a、b 同时落地D．无法判定6.如图6 所示，线圈A、B 是由不同材料制成的导体线圈，它们的质量一样大，形状一样，设磁场足够大，下列说法正确的是() 图4图5A.电阻大的线圈达到稳定速度时的速度大B．电阻小的线圈达到稳定速度时的速度大C．两线圈的稳定速度是一样的D．电阻率大的材料制成的线圈，稳定速度大7.如图7 所示，ab 是一个可以绕垂直于纸面的轴O 转动的闭合矩形导体线圈，当滑动变阻器R 的滑片P 自左向右滑动过程中，线圈ab 将()图6A.静止不动B．逆时针转动C．顺时针转动D．发生转动，但因电源的极性不明，无法确定转动的方向8.如图8 所示，两个线圈套在同一个铁芯上，线圈的绕向如图．左线圈连着平行导轨M 和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处于垂直纸面向外的匀强磁场图7图8中，下列说法中正确的是() A.当金属棒向右匀速运动时，a 点电势高于b 点，c 点电势高于d 点B．当金属棒向右匀速运动时，b 点电势高于a 点，c 点与d 点等电势C．当金属棒向右加速运动时，b 点电势高于a 点，c 点电势高于d 点D．当金属棒向右加速运动时，b 点电势高于a 点，d 点电势高于c 点10 2020 9．(2011·上海单科·13)如图 9，均匀带正电的绝缘圆环 a 与金属圆环 b 同心共面放置，当 a 绕 O 点在其所在平面内旋转时，b 中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环 a ( )A ．顺时针加速旋转B. 顺时针减速旋转C ．逆时针加速旋转D ．逆时针减速旋转图 910. 如图 10 所示，每米电阻为 1 Ω 的一段导线被弯成半径 r ＝1 m 的三段圆1弧，并组成闭合回路．每段圆弧都是4圆周，位于空间直角坐标系 的不同平面内，其中 ab 段位于 xOy 平面内，bc 段位于 yOz 平面内，ca段位于 zOx 平面内．空间存在一个沿＋x 图 轴方向的磁场，其磁感应强度大小随 时间变化的关系式为 B ＝0.7＋0.6t ，则( )A ．导线中的感应电流大小是 0.1 A ，方向是 a →c →b →aB ．导线中的感应电流大小是 0.1 A ，方向是 a →b →c →aC. 导线中的感应电流大小是πD ．导线中的感应电流大小是πA ，方向是 a →c →b →aA ，方向是 a →b →c →a11. 一飞机下有一沿竖直方向的金属杆，若仅考虑地磁场的影响，不考虑磁偏角影响，当飞机水平飞行经过我国某市上空( )A ．由东向西飞行时，金属杆上端电势比下端电势高B ．由西向东飞行时，金属杆上端电势比下端电势高C ．由南向北飞行时，金属杆上端电势比下端电势高D ．由北向南飞行时，金属杆上端电势比下端电势高12. 如图11 所示，金属棒ab 置于水平放置的金属导体框架cdef 上，棒 ab 与框架接触良好．从某一时刻开始，给这个空间施加一个 斜向上的匀强磁场，并且磁场均匀增加，ab 棒仍静止，在磁场均匀 图 11增加的过程中，关于 ab 棒受到的摩擦力，下列说法正确的是 ()A ．摩擦力大小不变，方向向右B ．摩擦力变大，方向向右C ．摩擦力变大，方向向左D ．摩擦力变小，方向向左 二、非选择题13. 如图 12 所示，CDEF 为闭合线圈，AB 为电阻丝，当滑动变阻器的滑动触头向下滑动时，线圈CDEF 中的感应电流在G 处产生的磁感应强度的方向是“·”时，电源的哪一端是正极？图121.A2.BD3.AC4.BD 5．A 6．A 7．C 8．BD 9．B 10．A 11．B 12．B 13．下端参考答案课时规范训练。
