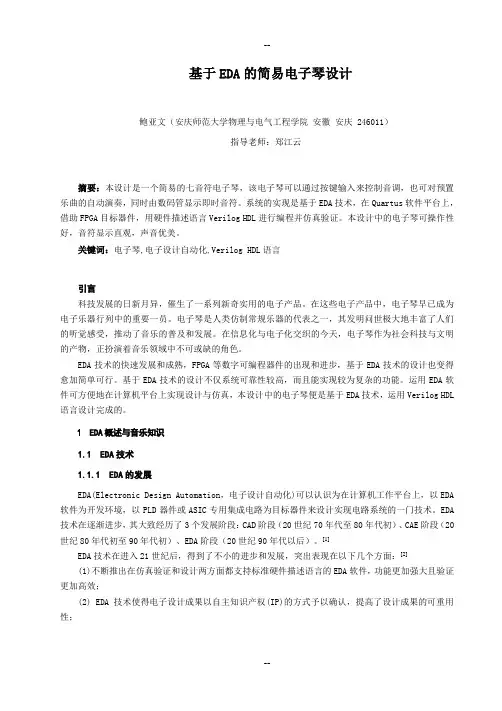

基于EDA的简易电子琴设计-鲍亚文

基于EDA的简易电子琴设计鲍亚文(安庆师范大学物理与电气工程学院安徽安庆 246011)指导老师:郑江云摘要:本设计是一个简易的七音符电子琴,该电子琴可以通过按键输入来控制音调,也可对预置乐曲的自动演奏,同时由数码管显示即时音符。
系统的实现是基于EDA技术,在Quartus软件平台上,借助FPGA目标器件,用硬件描述语言Verilog HDL进行编程并仿真验证。
本设计中的电子琴可操作性好,音符显示直观,声音优美。
关键词:电子琴,电子设计自动化,Verilog HDL语言引言科技发展的日新月异,催生了一系列新奇实用的电子产品。
在这些电子产品中,电子琴早已成为电子乐器行列中的重要一员。
电子琴是人类仿制常规乐器的代表之一,其发明问世极大地丰富了人们的听觉感受,推动了音乐的普及和发展。
在信息化与电子化交织的今天,电子琴作为社会科技与文明的产物,正扮演着音乐领域中不可或缺的角色。
EDA技术的快速发展和成熟,FPGA等数字可编程器件的出现和进步,基于EDA技术的设计也变得愈加简单可行。
基于EDA技术的设计不仅系统可靠性较高,而且能实现较为复杂的功能。
运用EDA软件可方便地在计算机平台上实现设计与仿真,本设计中的电子琴便是基于EDA技术,运用Verilog HDL 语言设计完成的。
1 EDA概述与音乐知识1.1 EDA技术1.1.1 EDA的发展EDA(Electronic Design Automation,电子设计自动化)可以认识为在计算机工作平台上,以EDA 软件为开发环境,以PLD器件或ASIC专用集成电路为目标器件来设计实现电路系统的一门技术。
EDA 技术在逐渐进步,其大致经历了3个发展阶段:CAD阶段(20世纪70年代至80年代初)、CAE阶段(20世纪80年代初至90年代初)、EDA阶段(20世纪90年代以后)。
[1]EDA技术在进入21世纪后,得到了不小的进步和发展,突出表现在以下几个方面:[2](1)不断推出在仿真验证和设计两方面都支持标准硬件描述语言的EDA软件,功能更加强大且验证更加高效;(2) EDA技术使得电子设计成果以自主知识产权(IP)的方式予以确认,提高了设计成果的可重用性;(3)EDA技术使得电子领域各学科之间的界限更加模糊,互为包容,如模拟和数字、软件和硬件、系统和器件、ASIC和FPGA等;(4)SoPC(可编程芯片系统)进入实用化阶段;(5)高速数字信号处理算法可基于FPGA的DSP技术实现。

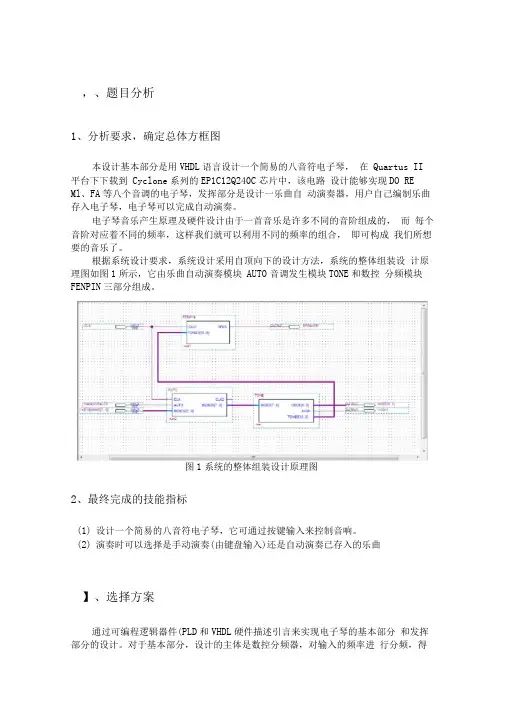

EDA简易电子琴设计报告

,、题目分析1、分析要求,确定总体方框图本设计基本部分是用VHDL语言设计一个简易的八音符电子琴,在Quartus II 平台下下载到Cyclone系列的EP1C12Q240C芯片中,该电路设计能够实现DO RE Ml、FA等八个音调的电子琴,发挥部分是设计一乐曲自动演奏器,用户自己编制乐曲存入电子琴,电子琴可以完成自动演奏。
电子琴音乐产生原理及硬件设计由于一首音乐是许多不同的音阶组成的,而每个音阶对应着不同的频率,这样我们就可以利用不同的频率的组合,即可构成我们所想要的音乐了。
根据系统设计要求,系统设计采用自顶向下的设计方法,系统的整体组装设计原理图如图1所示,它由乐曲自动演奏模块AUTO音调发生模块TONE和数控分频模块FENPIN三部分组成。
图1系统的整体组装设计原理图2、最终完成的技能指标(1)设计一个简易的八音符电子琴,它可通过按键输入来控制音响。
(2)演奏时可以选择是手动演奏(由键盘输入)还是自动演奏已存入的乐曲】、选择方案通过可编程逻辑器件(PLD和VHDL硬件描述引言来实现电子琴的基本部分和发挥部分的设计。
对于基本部分,设计的主体是数控分频器,对输入的频率进行分频,得到各个音阶对应的频率最为输出。
当按下不同的键时发出不同的声音。
对于发挥部分,则在原设计的基础上,增加一个乐曲存储模块,代替了键盘输入,产生节拍控制(index数据存留时间)和音阶选择信号,即在此模块中可存放一一个乐曲曲谱真值表,由一个计数器来控制此真值表的输出,而由此计数器的计数时钟信号作为乐曲节拍控制信号,从而可以设计出一个纯硬件的乐曲自动演奏电路。
方案一:由单片机来完成设计。
可用单片机控制键盘的输入,以及产生相应的频率信号作为输出。
目前,单片机的功能已比较强大,集成度日益增高且其设计和控制比较容易。
但是由于在传统的单片机设计系统中必须使用许多分立元件组成单片机的外围电路,如锁存器,译码器等都需要单独的电路,因此整个系统显得十分复杂,抗干扰性差,在运行过程中容易死机或进入死循环,可靠性降低,而功耗费用增高。
数字电子EDA课程设计八音电子琴

数字电子EDA课程设计八音电子琴第一篇:数字电子EDA课程设计八音电子琴燕山大学EDA课程设计实验报告院系:信息科学与工程学院姓名:班级:学号:日期:[实验名称] 八音电子琴[实验要求] 1.能发出1.2.3.4.5.6.7.i八个音2.用按键作为键盘3.C调至B调对应频率如下表音调 C(高音)B A G F E D C频率(Hz)261.63x2 493.88 440.00 392.00 349.23 329.63 293.66 261.63 [实验电路设计] 1.命题分析根据命题的要求,要使扬声器发音,需要在其输入信号端连接一个对应频率的方波信号.实验使用的信号源可以提供从几Hz到几兆Hz不等的信号频率,自然可以想到本实验命题的关键是一个具有相应分频比的分频器.考虑到硬件(按钮)在实际工作过程中会因元件的接触产生一些不可避免的抖动脉冲电平,会对实验造成影响,因此需要在按键接入线路中安装防抖动电路.2.设计过程1>分频器为了取得合适的电路复杂度和可接受的误差范围,分频器的时钟信号选取为器件所提供的JPCK—1(3MHz音频信号).然后通过计算,用时钟信号频率除以各发音频率,得到的分频比如下表:分频比(16进制)5DEE 6384 6F84 7D62 8ADE 951C A760 BBDE频率(Hz)高C:261.63x2 B:493.88 A:440.00 G:392.00 F:349.23 E:329.63 D:293.66 C:261.63 利用四片十六进制计数器74LS161就可以连接成适用的分频器.分频器连接完成后会产生一个预定频率的周期脉冲.但是实验要求的方波其占空比应该为1:1,因此在输出脉冲端加装一个T触发器,每次脉冲到达触发器的时候输出便会跳变电平,这就达到了驱动扬声器的条件.但是在应用了T触发器后输出方波的周期比预定的扩大了一倍,也就是说频率减至原来的二分之一.此时应重新选择时钟信号,令其为原来2倍即可.根据实验指导书,最终确定选择的时钟信号为6MHz.2>防抖动电路利用D触发器的电压跟随特性可以用一个频率较低的时钟信号驱动,达到防止按键抖动的目的.电路较简单,见图3.图1.时钟分频电路(downway)图2.CP为375K时上图的B4输出波形由于设计的原因,本电路只能支持单音节输入.当同时键入两个以上的音阶时,分频比较小的(比较高的音阶)优先发声.图3.按键输入防抖动电路3>电路组合组合后的电路模块如图4.共有11个输入端和1个输出端.其中,CP_6M为整个电路的主频,使用电路板上的6MHz信号输出端;CP_1US为防抖动电路中触发器所使用的时钟,要求频率不高,选择电路板提供的CLK3-3(12Hz);KEYCa-B是电子琴的输入按键接口,依次是从低音到高音.Speaker是电路的输出端,接入扬声器,为其产生相应音阶的频率.实际电路如图4.连接完成后,对该电路进行仿真测试,如图5,令其CP_6M为6MHz,CP_1US为一个较低频率脉冲,设臵KEYB(音节B)为有效电平,在speaker上得到的输出频率为493,与实际音节的频率相同.图4.八音电子琴图5.电子琴完成品的仿真波形T触发器2分频电路[硬件测试] [实习心得] 第一感觉,数字电子技术EDA实习很有意思.我们可以有充分的时间去思考怎么做出一个东西,这个东西的用处也许不大甚至几乎没有,但重要的是思考的过程:从它的用途总结出它的特性,从它的特性构思出它的原理,从原理到构建模型,再到模型的实现,利用已有的知识,可用的元件,最终组合出一个具有高度逻辑性的组合电路,这和我们小时候玩搭积木差不多.把积木一块块的搭成一座城堡,中间缺少任何一层甚至任何一块,城堡都可能会倒塌.同理,在我们构建命题所给的元器件时任何一个逻辑错误都可能是致命的,导致最后无法出现正确结果或者干脆不能用.因此,实习,有意思的同时还不能大意.这是一个锻炼逻辑思维和思维严谨性的极好的机会,我和我的同学们在这次工作中受益非浅.大家都积极思思考,查找资料,集思广益来解决现有的问题。
EDA_电子琴课程设计 2(1).

《EDA技术实用教程》课程设计课程设计报告课题: EDA电子琴课程名称: EDA技术实用教程学院名称:物理电气信息学院班级: 2011级通信工程(1)班学生姓名:安昱学号: 12011243986 指导教师:杨泽林2013年12月26日EDA技术实用教程课程设计EDA电子琴摘要:本课程设计主要采用EDA技术设计一个简易的八音符电子琴,它可通过按键输入来控制音响从而演奏出已存入的乐曲。
在课程设计中,系统开发平台为Windows XP,程序设计采用VHDL语言,程序运行平台为Quartus II。
然后编写程序实现电子琴的各项功能,使不同的音阶对应不同频率的正弦波,按下不同的键时发出对应频率的声音。
程序通过调试运行,时序仿真,电路功能验证,顺利地实现了设计目标。
关键词:电子琴;EDA;VHDL;音阶;频率1、引言随着信息科学的进步,现代电子产品的性能越来越高,复杂度越来越大,更新步伐也越来越快,电子技术的发展进入了划时代的阶段。
其中电子技术的核心便是电子设计自动化EDA(Electronic Design Automatic)技术。
EDA是指以计算机为工作平台,融合了应用电子技术、计算机技术、智能化技术的最新成果而开发出的电子CAD 通用软件包,它根据硬件描述语言VHDL完成的设计文件,自动完成逻辑编译、化简、分割、综合、优化、布局布线及仿真,直至完成对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。
本课程设计就是采用EDA技术描述语言VHDL编程实现简易电子琴的各项功能,是EDA技术应用于实际的一个很好的例子。
1.1 课程设计目的本课程设计主要是基于VHDL文本输入法设计乐曲演奏电路,该系统基于计算机中时钟分频器的原理,采用自顶向下的设计方法来实现,通过按键输入来控制音响或者自动演奏已存入的歌曲。
系统由乐曲自动演奏模块、音调发生模块和数控分频模块三个部分组成。
系统实现是用硬件描述语言VHDL按模块化方式进行设计,然后进行编程、时序仿真、电路功能验证,奏出美妙的乐曲。
数电EDA简易电子琴Verilog设计

数电EDA简易电子琴Verilog设计数字电子技术课程设计--简易电子琴设计专业班级:电子姓名:学号:一、日期:设计任务用Verilog HDL语言设计简易电子琴。
(1)单独从左至右按下S1-S7每个按键后能够各自对应发出“哆来咪发唆啦西”的音乐声;(2)按下最右边按键(S8),同时再配合按下S1-S7键后,发高八度的对应音;(3)按键需要进行“消抖”处理;(4)外部输入脉冲信号频率为1mhz;(5)扩展要求:自主设计(增加低8度功能)。
二、实验目的1、学习verilogHDL语言的基本运用,能够利用其进行简单编程;2、学习使用QuartusⅡ的基本操作,能够利用其进行简单的设计;3、结合实践加深对理论知识的理解。
三、设计原理1)喇叭的振动频率不同,导致产生不同的声音;振动频率越低,声音越低沉,振动频率越高,声音越尖锐。
题目中音乐基本音的“哆”对应频率为523Hz 、“来”对应频率为587Hz 、“咪”对应频率为659Hz 、“发”对应频率为698Hz 、“唆”对应频率为784Hz 、“啦”对应频率为880Hz 、“西”对应频率为998Hz。
低8度音:基本音频率/2,例如低音1的频率为523/2=。
高8度音:基本音频率×2,例如高音1的频率为523×2=1046Hz.。
不同的频率产生利用给定的时钟脉冲来进行分频实现。
(2)消抖的原理:按键默认输入逻辑‘1’,当有按键按下时对应的输入为逻辑‘0’(但会存在抖动),当FPGA开始检测到该引脚从‘1’变为‘0’后开始定时(按键抖动时间大约10ms),定时时间结束后若该引脚仍然为‘0’则表示确实发生按键按下,否则视为抖动而不予以理会;按键松开过程的消抖处理和按下时原理一样。
(3)原理框图四、程序设计消抖模块module xiaodou(key_in,key_out,clk);input key_in;input clk;output key_out;reg key_out;reg [2:0]presta;integer q;parameter s0=3'b000,s1=3'b001,s2=3'b010,s3=3'b011,s4=3'b100,s5=3'b101,s6=3'b110,s7=3'b111;always@(posedge clk)begincase(presta)s0:beginkey_out<=0;q<=0;if(key_in==1)presta<=s0; elsepresta<=s1; ends1:beginkey_out<=0; if(q>9999) presta<=s2; elseq<=q+1; ends2:beginkey_out<=0; q<=0;if(key_in==1) presta<=s0; elsepresta<=s3; ends3:beginkey_out<=1; q<=0;if(key_in==0) presta<=s3; elsepresta<=s4; ends4:beginkey_out<=1;if(q>44444)presta<=s5;elseq<=q+1;ends5:beginq<=0;if(key_in==1)presta<=s0;elsepresta<=s3;ends6:beginpresta<=s0;ends7:beginpresta<=s0;endendcaseendend module按键模块module anjian(a,b,c,d,e,f,g,h,i,qout); input a,b,c,d,e,f,g,h,i;output [10:0] qout;reg [8:0] q;reg [10:0] qout;always@(a or b or c or d or e or f or g or h or i) begin q[0]=i;q[1]=h;q[2]=g;q[3]=f;q[4]=e;q[5]=d;q[6]=c;q[7]=b;q[8]=a;endalways@(q)begincase(q)9'b000000011:qout<=11'b00000000000;9'b000000001:qout<=11'b00000000000;9'b000000000:qout<=11'b00000000000;9'b000000010:qout<=11'b00000000000;default:qout<=qout;endcaseendendmodule分频模块module fenpin(clk_1M,yuzhi,pl_out);input clk_1M;input [10:0]yuzhi;reg [10:0]q;output pl_out;reg pl_out;always@(posedge clk_1M)beginif(yuzhi>0)beginif(q<yuzhi)< p="">beginq<=q+1;pl_out<=0;endelsebeginq<=11'b00000000000;pl_out<=1;endendelsebeginq<=11'b00000000000;pl_out<=1;endendendmodule五、原理图及仿真波形图六、心得体会由于之前对本次设计所需知识了解较少,所以在实验过程中遇到了很多的困难,真的很难,但是同样在解决各种困难的过程中也有所收获。
verilog-hdl—电子琴课程设计

v e r i l o g-h d l—电子琴课程设计(总22页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--湖北文理学院课程设计报告题目 Verilog hdl课程设计专业 1211自动化学生姓名一天虹影指导教师单鸣雷完成时间 2015—1—9课程设计(报告)任务书(理工科类)课程设计(报告)题目:电子琴的设计课程设计(论文)工作内容一、课程设计目标1、培养综合运用知识和独立开展实践创新的能力;2、深入学习Verilog HDL,了解其编程环境;3、学会运用Modelsim和Quartus II等编程仿真软件;4、将硬件语言编程与硬件实物功能演示相结合,加深理解Verilog HDL的学习;二、研究方法及手段应用1、将任务分成若干模块,查阅相关论文资料,分模块调试和完成任务;2、遇到问题小组成员及时讨论得出解决方法;3、遇到本组内解决不了的问题,及时和其他小组交流或询问老师;4、程序仿真,仿真无问题后进行模块调试,根据实验箱上的硬件实现是否符合要求来检验程序正确与否。
三、课程设计预期效果1、完成实验环境搭建;2、具有手动弹奏和自动播放功能;3、以按键(或开关)作为琴键,至少可以通过蜂鸣器输出7个音阶;4、自动播放曲目至少两首;摘要简易电子琴的设计通过通过软硬件结合实现,硬件系统包括主控器芯片、9个按键、LED、蜂鸣器等,软件资源包括编写Verilog HDL程序的应用软件Modelsim和仿真软件Quartus II。
电子琴有按键代替琴键的弹奏功能和自动播放功能。
按键有七个音,自动播放功能中有三首曲子,分别是《两只老虎》、《天空之城》和《康定情歌》。
程序共有五个模块,分别为主模块、琴键模块、曲1模块、曲2模块、曲3模块。
硬件实现是用三个LED灯组合亮暗分别表示七个按键按下情况,另外两个按键用来选择曲目。
实验箱原始时钟为50MHz,分频后变成不同的频率输出,通过蜂鸣器输出不同频率的声音。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
数字电子技术课程设计
--简易电子琴设计
专业班级:电子
姓名:
学号:
日期: 2015.6.5
一、设计任务
用Verilog HDL语言设计简易电子琴。
(1)单独从左至右按下S1-S7每个按键后能够各自对应发出“哆来咪发唆啦西”的音乐声;
(2)按下最右边按键(S8),同时再配合按下S1-S7键后,发高八度的对应音;(3)按键需要进行“消抖”处理;
(4)外部输入脉冲信号频率为1mhz;
(5)扩展要求:自主设计(增加低8度功能)。
二、实验目的
1、学习verilogHDL语言的基本运用,能够利用其进行简单编程;
2、学习使用QuartusⅡ7.0的基本操作,能够利用其进行简单的设计;
3、结合实践加深对理论知识的理解。
三、设计原理
1)喇叭的振动频率不同,导致产生不同的声音;振动频率越低,声音越低沉,振动频率越高,声音越尖锐。
题目中音乐基本音的“哆”对应频率为523Hz 、“来”对应频率为587Hz 、“咪”对应频率为659Hz 、“发”对应频率为698Hz 、“唆”对应频率为784Hz 、“啦”对应频率为880Hz 、“西”对应频率为998Hz。
低8度音:基本音频率/2,例如低音1的频率为523/2=261.5Hz。
高8度音:基本音频率×2,例如高音1的频率为523×2=1046Hz.。
不同的频率产生利用给定的时钟脉冲来进行分频实现。
(2)消抖的原理:按键默认输入逻辑‘1’,当有按键按下时对应的输入为逻辑‘0’(但会存在抖动),当FPGA开始检测到该引脚从‘1’变为‘0’后开始定时(按键抖动时间大约10ms),定时时间结束后若该引脚仍然为‘0’则表示确实发生按键按下,否则视为抖动而不予以理会;按键松开过程的消抖处理和按下时原理一样。
(3)原理框图
四、程序设计
消抖模块
module xiaodou(key_in,key_out,clk); input key_in;
input clk;
output key_out;
reg key_out;
reg [2:0]presta;
integer q;
parameter s0=3'b000,
s1=3'b001,
s2=3'b010,
s3=3'b011,
s4=3'b100,
s5=3'b101,
s6=3'b110,
s7=3'b111;
always@(posedge clk)
begin
case(presta)
s0:
key_out<=0;
q<=0;
if(key_in==1)
presta<=s0;
else
presta<=s1;
end
s1:
begin
key_out<=0;
if(q>9999)
presta<=s2;
else
q<=q+1;
end
s2:
begin
key_out<=0;
q<=0;
if(key_in==1)
presta<=s0;
else
presta<=s3;
end
s3:
begin
key_out<=1;
q<=0;
if(key_in==0)
presta<=s3;
else
presta<=s4;
end
s4:
begin
key_out<=1;
if(q>44444)
presta<=s5;
else
q<=q+1;
end
s5:
q<=0;
if(key_in==1)
presta<=s0;
else
presta<=s3;
end
s6:
begin
presta<=s0;
end
s7:
begin
presta<=s0;
end
endcase
end
end module
按键模块
module anjian(a,b,c,d,e,f,g,h,i,qout);
input a,b,c,d,e,f,g,h,i;
output [10:0] qout;
reg [8:0] q;
reg [10:0] qout;
always@(a or b or c or d or e or f or g or h or i) begin
q[0]=i;
q[1]=h;
q[2]=g;
q[3]=f;
q[4]=e;
q[5]=d;
q[6]=c;
q[7]=b;
q[8]=a;
end
always@(q)
begin
case(q)
9'b100000000:qout<=11'b01110111100;
9'b010000000:qout<=11'b01101010011;
9'b001000000:qout<=11'b010********;
9'b000100000:qout<=11'b010********;
9'b000010000:qout<=11'b010********;
9'b000001000:qout<=11'b010********;
9'b000000100:qout<=11'b00111110101;
9'b100000010:qout<=11'b00111011110;
9'b010000010:qout<=11'b00110101010;
9'b001000010:qout<=11'b00101111011;
9'b000100010:qout<=11'b00101100110;
9'b000010010:qout<=11'b00100111111;
9'b000001010:qout<=11'b00100011100;
9'b000000110:qout<=11'b00011111011;
9'b100000001:qout<=11'b11101111000;
9'b010000001:qout<=11'b11010100110;
9'b001000001:qout<=11'b10111101110;
9'b000100001:qout<=11'b10110011000;
9'b000010001:qout<=11'b10011111100;
9'b000001001:qout<=11'b10001110000;
9'b000000101:qout<=11'b01111101010;
9'b000000011:qout<=11'b00000000000;
9'b000000001:qout<=11'b00000000000;
9'b000000000:qout<=11'b00000000000;
9'b000000010:qout<=11'b00000000000;
default:qout<=qout;
endcase
end
endmodule
分频模块
module fenpin(clk_1M,yuzhi,pl_out);
input clk_1M;
input [10:0]yuzhi;
reg [10:0]q;
output pl_out;
reg pl_out;
always@(posedge clk_1M)
begin
if(yuzhi>0)
begin
if(q<yuzhi)
begin
q<=q+1;
pl_out<=0;
end
else
begin
q<=11'b00000000000;
pl_out<=1;
end
end
else
begin
q<=11'b00000000000;
pl_out<=1;
end
end
endmodule
五、原理图及仿真波形图
六、心得体会
由于之前对本次设计所需知识了解较少,所以在实验过程中遇到了很多的困难,真的很难,但是同样在解决各种困难的过程中也有所收获。
从书本上获得的知识跟实践之间具有很大的差距,这要求我们要加强锻炼自己的实际操作能力。
首先,在课程设计之前,要先了解我们要完成什么功能,否则做的任何努力都是无用功。
其次,,在编写程序过程中,要有耐心,端正态度,积极思考,认真对待。
另外,遇到问题首先要自己思考,但是实在无法解决的时候一定要细心地向别人请教或是在网上查找资料。
最后要对自己之前的操作和执行进行纠错和总结经验,提升自己。
在以后的学习中要注意培养自主学习的能力和文献查阅的能力,以及很重要的动手能力。
