《模具寿命与材料》试卷(A卷)

合集下载

塑料设备模具设计与寿命评估考核试卷

塑料设备模具设计与寿命评估考核试卷
塑料设备模具设计与寿命评估考核试卷
考生姓名:__________答题日期:__________得分:__________判卷人:__________
一、单项选择题(本题共20小题,每小题1分,共20分,在每小题给出的四个选项中,只有一项是符合题目要求的)
1.以下哪种材料不适合用于塑料设备模具设计?()
C.定期对模具进行保养和润滑
D.减少不必要的停机时间
16.以下哪些因素会影响塑料模具的注塑周期?()
A.塑料的加热和冷却时间
B.模具的开合时间
C.注塑机的注射速度
D.成品的取出和检验时间
17.在进行塑料设备模具的有限元分析时,以下哪些参数是需要输入的?()
A.模具材料属性
B.注塑压力和温度
C.成品的几何形状
A.模具材料缺陷
B.热应力过大
C.塑料填充速度过快
D.冷却水道设计不合理
14.以下哪种方法可以降低塑料设备模具的注塑周期?()
A.提高模具温度
B.降低模具温度
C.提高塑料填充速度
D.减小模具的冷却水道
15.在塑料设备模具设计过程中,以下哪个因素会影响模具的制造成本?()
A.模具材料
B.模具结构
C.模具加工工艺
3.塑料模具的寿命评估通常采用_______和_______两种方法进行。
4.为了减少塑料模具的磨损,常用的模具材料硬度应大于_______HRC。
5.在注塑过程中,塑件的_______和_______是影响模具寿命的重要因素。
6.塑料设备模具设计时,应考虑塑件的_______,以避免注塑过程中的变形和应力集中。
A.提高模具的表面硬度
B.使用润滑剂
C.优化注塑工艺参数

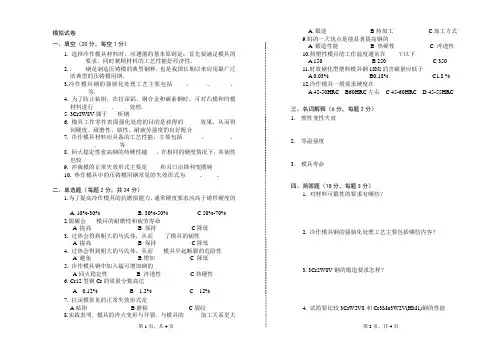

模具寿命与材料试题

模具寿命与材料试题

模拟试卷一、填空(20分,每空1分)1. 选择冷作模具材料时,应遵循的基本原则是:首先要满足模具的------------要求,同时兼顾材料的工艺性能好经济性.2. .-----------钢是制造压铸模的典型钢种,也是我国长期以来应用最广泛的典型的压铸模用钢.3.冷作模具钢的强韧化处理工艺主要包括----------、-----------、-------------、--------------等.4. 为了防止粘附,在拉深铝、铜合金和碳素钢时,可对凸模和凹模材料进行------------ 、----------处理.5. 3Cr2W8V属于--------析钢6. 模具工作零件表面强化处理的目的是获得的-------------效果,从而得到硬度、耐磨性、韧性、耐疲劳强度的良好配合7. 冷作模具材料应具备的工艺性能,主要包括------------- 、---------------- 、----------------、--------------等8. 回火稳定性愈高钢的热硬性越-------,在相同的硬度情况下,其韧性也较-------9. 冲裁模的正常失效形式主要是----------和刃口由锋利变圆钝10. 热作模具中的压铸模用钢常见的失效形式为-----------、----------、------------二、单选题(每题2分,共24分)1.为了提高冷作模具的抗磨损能力,通常硬度要求应高于铸件硬度的-------------A .10%-30% B. 30%-50% C 50%-70%2.脱碳会--------模具的耐磨性和疲劳寿命A 提高B 保持C降低3. 过热会得到粗大的马氏体,从而---------了模具的韧性A 提高B 保持C降低4. 过热会得到粗大的马氏体,从而--------模具早起断裂的危险性A 避免B增加 C 降低5. 冷作模具钢中加入锰可增加钢的----------A回火稳定性 B 淬透性C热硬性6. Cr12型钢Cr的质量分数高达-----------A 0.12%B 1.2%C 12%7. 拉深模常见的正常失效形式是-----------A粘附B磨损C裂纹8.实践表明,模具的淬火变形与开裂,与模具的-------------加工关系更大A 锻造B热加工C加工方式9.钨的一大优点是能显著提高钢的-------------A 锻造性能B 热硬性C 淬透性10.热塑性模具的工作温度通常在----------℃以下A 150B 250C 35011.时效硬化型塑料模具钢18Ni的含碳量应低于----------------A 0.03% B0.18% C1.8 %12.冷作模具一般要求硬度在---------------A 42-50HRC B60HRC左右 C 45-60HRC D 45-55HRC三、名词解释(6分,每题2分)1. 塑性变性失效2.等温强度3. 模具寿命四、简答题(18分,每题3分)1. 对材料可锻性的要求有哪些?2. 冷作模具钢的强韧化处理工艺主要包括哪些内容?3. 3Cr2W8V钢的锻造要求怎样?4. 试简要比较3CrW2V8和Cr3Mo3W2V(HM1)钢的性能第1页,共4页第2页,共4页第3页,共4页第4页,共4页5. 对于圆柱形的注塑模型芯零件,若采用P20钢,则用怎样的工艺路线最简单?为什么?6. 简答粘着磨损机理五、问答题(20分)1. 为了使渗碳有较好的效果,应选择怎样的钢种?举出两个模具钢种的实例2. 简述模具材料的力学性能要求和工艺性能要求?3. 试根据下列图表分析淬火温度对Cr12MnV 钢的硬度、晶粒度、残余奥氏体量、抗弯强度和冲击韧度的影响做出分析结论4. 简述锰、硅、铬和钼在模具钢中的最主要作用六、综合题(12分)已知拉深圆筒形件直径为40,深为70,R 角为3,材料为08钢,料厚为1mm,要求:1)指出模具失效的主要部位 2)分析模具失效的主要形式 3)如何来提高模具寿命。

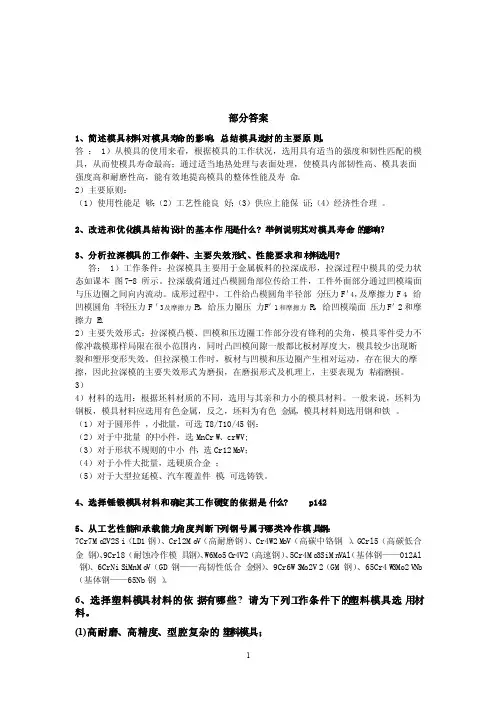

模具寿命与材料试卷与答案

模具寿命与材料试卷与答案

部分答案1、简述模具材‎料对模具寿‎命的影响,总结模具选‎材的主要原‎则。

答:1)从模具的使‎用来看,根据模具的‎工作状况,选用具有适‎当的强度和‎韧性匹配的‎模具,从而使模具‎寿命最高;通过适当地‎热处理与表‎面处理,使模具内部‎韧性高、模具表面强‎度高和耐磨‎性高,能有效地提‎高模具的整‎体性能及寿‎命。

2)主要原则:(1)使用性能足‎够;(2)工艺性能良‎好;(3)供应上能保‎证;(4)经济性合理‎。

2、改进和优化‎模具结构设‎计的基本作‎用是什么? 举例说明其‎对模具寿命‎的影响?3、分析拉深模‎具的工作条‎件、主要失效形‎式、性能要求和‎材料选用?答: 1)工作条件:拉深模具主‎要用于金属‎板料的拉深‎成形,拉深过程中‎模具的受力‎状态如课本‎图7-8 所示。

拉深载荷通‎过凸模圆角‎部位传给工‎件,工件外面部‎分通过凹模‎端面与压边‎圈之间向内‎流动。

成形过程中‎,工件给凸模‎圆角半径部‎分压力F'4,及摩擦力F‎4,给凹模圆角‎半径压力F‎'3及摩擦力‎F3,给压力圈压‎力F'1和摩擦力‎F1,给凹模端面‎压力F'2和摩擦力‎F2.2)主要失效形‎式:拉深模凸模‎、凹模和压边‎圈工作部分‎没有锋利的‎尖角,模具零件受‎力不像冲裁‎模那样局限‎在很小范围‎内,同时凸凹模‎间隙一般都‎比板材厚度‎大,模具较少出‎现断裂和塑‎形变形失效‎。

但拉深模工‎作时,板材与凹模‎和压边圈产‎生相对运动‎,存在很大的‎摩擦,因此拉深模‎的主要失效‎形式为磨损‎,在磨损形式‎及机理上,主要表现为‎粘着磨损。

3)4)材料的选用‎:根据坯料材‎质的不同,选用与其亲‎和力小的模‎具材料。

一般来说,坯料为钢板‎,模具材料应‎选用有色金‎属,反之,坯料为有色‎金属,模具材料则‎选用钢和铁‎。

(1)对于圆形件‎,小批量,可选T8/T10/45钢:(2)对于中批量‎的中小件,选MnCr‎W、crWV;(3)对于形状不‎规则的中小‎件,选Cr12‎M oV;(4)对于小件大‎批量,选硬质合金‎;(5)对于大型拉‎延模、汽车覆盖件‎模,可选铸铁。

模具材料模拟试题(A卷)答案

模具材料模拟试题(A卷)答案

: 共需印_210_份;使用时间:_07年10月1日;命题老师:周敬春一;系主任审核 ___________ I泸州职业技术学院 一、 填空 1、 模具材料是模具制造的基础,模具材料和热处理技术对模具的使用寿命、 精度和表面粗糙度起着重要的决定性作用。

2、 模具的失效往往开始于模具的趣。

3、 模具表面性能的优劣直接影响到模具的使用及麦血。

4、 按照工作条件我们可以将模具分为冷作模具、热作模具和型腔模具。

5、 T 7A 、T8A 、T10A 、T12A 都是最常用的碳素工具钢,其中,韧性较好的 是T7A^ T8A,硬度和耐磨性最高的是T12A6、 铜、铝合金压铸我们一般选用的钢号是¥10. Y47、 表面工程技术包括表面涂镀技术、表面扩渗技术和表面处理8、常见的表面处理技术包括喷丸、激光重熔和淬火。

二、 判断(8X2分)(V ) 1、表面工程技术能有效地提高模具表面的耐磨性,耐蚀性、抗咬合、抗氧 化、抗热粘附、抗冷热疲劳等性能。

(V ) 2、模具是一种高效率的的工艺设备,其使用寿命在很大程度上取决于模具 的设计和制造水平,尤其与材料的选用和热处理质量的高低有关。

(X ) 3、硬度高的材料,耐磨性一定高。

iv^v^viviv t 4—v^viv^v^」IV IV kiv^v^viviv ^v^viv iv^v^iiv iv^iiviv Iff竝載 s f《模具材料》模拟考试题(A 卷答案)(木试卷共3大题,正文共1页,另需添卷纸1页)(X)4、淬硬性好的材料,硬度一定高。

(X) 5、喷焊不属于表面热喷涂技术。

(X) 6、Crl2钢因为具有较好的淬透性,所以冲击韧性差。

(X) 7、Mn在钢中的作用是细化晶粒,增加韧性和淬透性。

(V) 8、Ci■在钢中的作用是增加淬透性,加W可以提高钢种的耐高温性。

三、名词解释1、电镀:利用电解在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程。

2、喷丸:喷丸是锤击的另一种形式,也属冲击加匸的方法。

模具寿命与材料试题部分

模具寿命与材料试题部分

模具寿命与材料试题判断1.钢的耐疲劳磨损性,在很大程度上决定于冶金质量。

()2.预硬钢是以预硬状态供货的,一般不需热处理而直接加工成形。

3.钢的硬度主要决定于其化学成分和组织。

()4.压铸模在工作时,受到被加工材料的腐蚀,从而加剧模腔表面磨损。

()5.模具在淬火后应及时,充分回火,以提高模具硬度的均匀性,从而获得良好的耐磨性和高的冷热疲劳寿命。

()6.Cr12和Cr12MoV通称为Cr12型钢。

()7.随着含碳量的增加,钢的硬度,强度和耐磨性提高,塑性,韧性变差。

()8.选择冷作模具材料时,应遵循的基本原则是:首先要满足模具的使用性能要求,同时兼顾材料的工艺性和经济性。

()9.对拉伸模具的主要性能要求是具有高的强度和耐磨性。

()10.粘着磨损是拉伸模具中常遇到的磨损形式之一。

()11.硅可有效地提高钢的回火稳定性。

()填空1.3Cr2W8V钢是制造压铸模的典型钢种,属于过析钢,我国应用最广泛。

2.将3Cr2Mo中的含硫量加至0.1%,即成为新材料P20S.3.冷作模具钢的强韧化处理工艺主要包括低淬低回,高温淬火,微细化处理和邓文及分级淬火等。

4.为了防粘附,在拉伸铝,铜合金和碳素钢时,可对凸凹模材料进行渗氮或镀铬处理。

5.模具工作零件表面强化的目的是获得外硬内韧的效果,从而得到硬度,耐磨性,韧性,耐疲劳强度的良好配合。

6.冷作模具材料还必须具备适宜的工艺性能,主要包括可锻性,可切削性,可磨削性,热处理工艺性等。

7.回火稳定性愈高钢的热硬性愈好,在相同的硬度情况下,其韧性也较好。

8.由热处理工艺引起的变形,开裂问题,可以通过控制加热方法,加热温度,冷却方法等热处理工序来解决。

9.冲裁模的正常失效形式主要是磨损和刃口由锋利变圆钝。

选择1.为提高冷作模具的抗磨损能力,通常硬度要求应高于铸件硬度的30%-50%。

2.脱碳会降低模具的耐磨性和疲劳寿命。

3.过热会得到粗大的马氏体,从而降低了模具的韧性,增加模具早期断裂的危险性。

铸造模具寿命评估与提升技术考核试卷

铸造模具寿命评估与提升技术考核试卷
D.模具设计
2.以下哪些方法可以用于提升铸造模具的寿命?()
A.表面处理
B.优化模具设计
C.提高生产速度
D.改善模具材料
3.铸造模具在热处理过程中可能出现的问题有()
A.热裂纹
B.变形
C.硬度不均
D.以上都对
4.以下哪些措施可以降低模具的热应力?()
A.增加冷却水道
B.减小模具厚度
C.适当提高模具预热温度
8.表面磨损是影响铸造模具寿命的主要因素之一。()
9.铸造模具的疲劳裂纹扩展速率与模具的使用温度无关。()
10.在铸造模具的使用过程中,不需要进行任何维护。()
五、主观题(本题共4小题,每题10分,共40分)
1.请简述铸造模具寿命的主要影响因素,并说明如何通过这些因素来提升模具的寿命。
()
2.描述铸造模具热处理工艺对模具寿命的影响,并讨论如何优化热处理工艺来提高模具性能。
4.设计中考虑水道布局和材料导热性,优化冷却可减少热应力和热疲劳,延长模具寿命。
A.表面淬火
B.表面渗碳
C.表面喷焊
D.降低模具硬度
8.铸造模具在使用过程中,哪种磨损类型最常见?()
A.粘着磨损
B.磨粒磨损
C.氧化磨损
D.腐蚀磨损
9.下列哪种方法不适用于提高铸造模具的冷却速度?()
A.增加冷却水道
B.增加模具厚度
C.采用导热性好的材料
D.优化模具冷却系统设计
10.下列哪种情况会导致铸造模具寿命降低?()
B.模具材料的热导率过高
C.模具冷却速度过快
D.模具预热温度过低
13.下列哪种方法可用于评估铸造模具的磨损程度?()
A.实验室测试
B.有限元分析法

模具寿命与失效试卷4

模具寿命与失效试卷4

一选择题1.按模具所加工材料的再结晶温度分类,模具种类有(B)A热作模具 B冷变形模具 C温作模具 D金属成型用模具2.模具在使用过程中,出现尺寸变化和微小裂纹、腐蚀等现象,但没有立即丧失服役能力的状态称为(C)A制件报废 B模具服役 C模具损伤 D模具失效3.磁粉检验或染色渗透检验属于(A)A宏观分析技术 B金相显微观测技术 C透射电子显微镜分析技术 D电子探针观测技术4.衡量材料塑性变形能力的指标是(B)A.σbB.σsC.δ D .E5.下列属于模具材料的使用性能的是(A)A冲击韧度 B锻造性 C淬透性 D切削加工性6.下列钢的代号中,属于新型塑料模具钢的是(D)A.GD钢B.5Cr2钢C.HD钢D.P20钢7.渗氮是一种模具表面(A)A化学热处理技术 B涂镀技术 C气相沉积技术 D激光处理技术8.摩擦副之间咬死是(B)的一种类型A磨粒磨损 B粘着磨损 C疲劳磨损 D腐蚀磨损9.材料的σbs性能指标是通过(D)试验测定的A拉伸 B扭转 C弯曲 D压缩10.在平钻上扩孔并拔长圆环模块时,圆环处于()的应力状态A外壁受压、内壁受压 B外壁受拉、内壁受压C外壁受拉、内壁受拉 D外壁受压、内壁受拉二、填空题11、我国模具基本上分为10大类,其中冲压模和()模两大类占主要部分12、冲压式利用冲模使材料发生(分离或变形),从而获得零件的加工方法13、模具发生(正常)失效时,已达到或超过模具预定的寿命14、模具渗氮前一般要求先进行调制处理,以获得(回火索氏体)组织15、实验表明,材料的多种抗力是一个取决于(强度和塑性)的综合力学性能16、压缩试验是利用万能试验机对试样施加(轴向压力)进行的17、模具材料与工件材料的硬度相差(越小),则粘着磨损越严重18、断裂按(裂纹扩展的)路径分为沿晶断裂、穿晶断裂和混晶断裂19、模具在设备上生产出合格产品所用的时间,称为()时间20、脆性断口总是与最大(正应力)作用方向垂直21、当材料内部已有裂纹存在时,是否会发生快速断裂,取决于裂纹尖端应力场强度和材料的()22、引起疲劳断裂失效循环应力最大值σmax()材料的屈服强度23表达材料表面上不大体积内抵抗变形或破裂能力的性能指标是()24、在其他条件相同的情况下,设备速度(越高),模具越易发生断裂或塑性变形失效25、模具所承受的实际应力主要包括工作应力、()和应力集中三部分三、名词解释26、模具失效:模具受到损坏,不能通过修复而继续服役27、钻结硬质合金:以难熔金属的碳化物(如碳化钨、碳化钛等)为硬质相,以金属钻为粘结相,用粉末冶金的方法制造的合金材料28、磨粒磨损:工件表面的硬突出物或外来硬质颗粒存在工件与模具接触表面之间,刮擦模具表面,引起模具表面材料脱落的现象称为磨粒磨损或磨料磨损。

模具材料与寿命复习题

模具材料与寿命复习题

一、单项选择题1、模具寿命与产品成本的正确关系是(C)A. 模具寿命越长,产品成本越高B. 模具寿命中等时,产品成本最低C. 模具寿命越短,产品成本越高D. 模具寿命越短,产品成本越低2、模具寿命与生产率之间的正确关系是(D)A. 模具寿命越高,生产率越低B. 模具寿命对生产率的影响不大C. 模具寿命越低,生产率越高D. 模具寿命越高,生产率越高3、锤锻模工作环境十分苛刻,一般需要具有较好的综合力学性能,其中小型锤锻模具燕尾部位硬度一般要求是(A)A. 35~39HRCB. 39~45HRCC. 30~32HRCD. 32~35HRC4、产品批量与产品成本的正确关系是(A)A. 产品批量越大,产品成本越低B. 产品批量中等时,产品成本最低C. 产品批量越小,产品成本越低D. 产品批量越大,产品成本越高5、要减少模具的磨粒磨损,模具材料硬度H0和磨粒硬度H m的正确关系是(A)A. H0>H mB. H0<H mC. H0=H mD. H0≥H m6、磨粒平均尺寸与模具磨损量的正确关系是(D)A. 磨粒平均尺寸越大,模具磨损量越小B. 磨粒平均尺寸越小,模具磨损量越大C. 磨粒平均尺寸中等时,模具磨损量最大D. 磨粒平均尺寸越大,模具磨损量越大7、下列关于模具材料的硬度对模具耐磨损性能影响的表述,正确的是(C)A. 模具材料硬度越高,模具耐磨性能越差B. 模具材料硬度越低,模具耐磨性能越好C. 模具材料硬度越高,模具耐磨性能越好D. 模具材料硬度中等,模具耐磨性能最好8. 当粘着磨损的粘着点强度比模具和工件强度低时,将发生(D)A. 涂抹B. 擦伤C. 胶合D. 氧化磨损9. 关于模具材料的抗粘着磨损能力,下列表述正确的是(C)A. 模具材料塑性越高,抗粘着磨损能力越强;B. 相同金属组成的摩擦副不易产生粘着磨损;C. 多相金属比单相金属抗粘着磨损能力强;D. 面心立方结构比密排立方结构的金属抗粘着磨损能力强。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

《模具寿命与材料》试卷(A卷)
咸宁职院模具专升本自考助学班0901
一、填空(30分,1分/空)
1.根据模具工作条件,将模具钢划分为、
和三大类。

2.模具失效的基本形式有:、、。

3.表征材料的弹性、塑性、形变强化率、强度和韧性等一系列不同物理量组合的一种综合性能指标的是。

4.影响冷作模具钢性能的决定性因素是。

5.对钢表面具有钝化作用,使钢具有抗氧化能力的合金元素是。

6.碳素工具钢的力学性能主要取决于。

7.冷作模具钢的强韧化处理工艺包括、、
、和分级处理。

8.时效硬化钢塑料模的热处理工艺分两步基本工序。

首先进行,第二步进行。

9.韧性不是单一的性能指标,而是和的综合表现。

10.电镀工艺通常包括、和三个部分。

11.碳氮共渗(软氮化)是向钢件表面同时渗入和并
以为主的化学热处理工艺。

12.评价冷作模具材料塑性变形抗力的指标主要是常温下的和. 。

13.热处理工艺性主要包括:、、、过热敏感性,淬火变形与开裂倾向等。

二、不定项选择(20分)
1.模具表面硬化和强化的目的是()
A.提高模具的耐磨性
B.提高模具的耐热性、耐蚀性
C.提高模具的抗咬合性和疲劳强度
D.提高模具的塑性
2.冷作模具材料必须具备适宜的工艺性能,主要包括()
A. 可锻性 B . 可切削性 C. 可磨削性 D. 热处理工艺性等
3.影响模具寿命的主要因素有()
A. 模具结构设计
B. 模具制造质量
C. 模具材料
D. 模具的使用
E. 模具热处理质量与表面强化
4.压铸模用钢3Cr2W8V采用等温退火后组织为()
A. 索氏体与碳化物
B. 莱氏体与碳化物
C. 珠光体与碳化物
D. 托氏体与碳化物
5.其它热作模具材料有()
A. 硬质合金
B. 高温合金
C. 难熔金属合金
D. 压铸模用铜合金
6.塑料模常见的失效形式有()
A. 磨损
B. 塑性变形
C. 断裂
D. 腐蚀
7.对于T7A钢,以下说法正确的是()
A. 钢中不含有硅元素
B. 属于碳素工具钢
C. 是低淬透性冷作模具钢
D. C的质量分数为0.7%
8.常用的压铸模用钢有()
A. 钨系
B. 铬系
C. 铬钼系
D. 铬钨钼系
9.改变表面化学成分的模具表面强化方法有()
A. 高频加热表面淬火
B. PVD
C. 软氮化处理
D. TD法
10.目前常用的压铸金属材料主要有()
A. 锌合金
B. 铝或美合金
C. 铜合金
D. 钢铁
三、判断(正确划“√”,错误划“×”,共10分)
( )1. 钢结硬质合金是以钢为粘结相,以碳化物(主要是碳化钛、碳化钨)做硬质相,用粉末冶金方法生产的复合材料。

( )2. 冷作模具的选材原则是:首先要满足模具的使用性能要求,同时兼顾材料的工艺性和经济型。

( )3. 热作模具钢中合金元素的作用是强化铁素体和增加淬透性,为了防止回火脆性加入了Mn、V等元素。

( )4. 压铸模用钢3Cr2W8V随着淬火温度的升高,钢的硬度降低,抗拉强度
随着增加,但冲击韧度随之降低。

( )5. 预硬型塑料模具用钢是供应时已经预先进行了热处理,并使之达到模具使用态硬度,因此此类模具加工成形后不再进行热处理而直接使用,从而保证
了模具的制造精度。

( )6. 对于大型高精度的注射成型模具,当塑料件生产批量大时,采用预硬化钢。

( )7. 将工件表层渗入多于两种元素的化学热处理工艺称为多元共渗。

( )8. 气相沉积技术按过程的主要属性可分为化学气相沉积(CVD)和物理气相
沉积(PVD)。

( )9. 抗冲击冷作模具钢成分接近合金调质钢,基体钢属于高强韧性冷作模具钢。

( )10.压铸模要求有较高的韧性时,往往采用高温淬火,而要求有较高的高温
强度时,则采用较低温淬火。

四、简答(25分)
1.模具表面硬化和强化的目的和方法是什么?(5分)
2.什么是钢结硬质合金?有何特点?(7分)
3.冷挤压模具工作零件对材料有何特殊要求?(5分)
4.热作模具钢的强韧化处理方法有哪些?并分析其原理。

(8分)五、综合题(15分)
拟定锤锻模的制造工艺路线,以5CrMnMo锤锻模为例说明其热处理工序的工艺方法。

答案
一、填空
1.冷作模具钢、热作模具钢、塑料模具钢
2.断裂、塑性变形、磨损
3.硬度
4.钢的含碳量
5.铬
6.淬回火工艺
7.低淬低回、高淬高回、微细化处理、等温
8.固溶处理时效处理
9.强度塑性
10.镀前表面处理电镀镀后处理
11.碳氮渗氮
12.屈服点σs屈服强度σ0.2.
13.淬透性回火稳定性脱碳倾向性
二、选择
1.ABC
2. ABCD
3.ABCDE
4.C
5. ABCD
6.ABCD
7.BCD
8. ABCD
9.CD 10.ABCD
三、判断
1.√ 2. √ 3.× 4. × 5. √ 6.√ 7. × 8. √ 9. √ 10. ×
四、简答
1.答:模具表面硬化和强化的目的是:提高模具的耐磨性、耐热性、耐蚀性、抗咬合性和疲劳强度。

表面强化技术中,以前常工艺采用渗碳硬化、高频表面硬化和氮化等。

最近又开发了多种新的表面硬化技术:CVD 化学气相沉积法和PVD 物理气相沉积法,TD 涂覆碳化物法,离子氮化法,渗硼法、电子束或激光加热表面硬化法,电火花强化法,等离子喷涂WC 法及模具表面镀铬法等。

2.答:钢结硬质合金是以钢为粘结相,以碳化物(主要是碳化钛、碳化钨)做硬质相,用粉末冶金方法生产的复合材料。

其微观组织是细小的硬质相,弥散均匀分布于钢的基体中(用于模具的钢结硬质合金,基体主要采用含铬、钼、钒的中高碳合金工具钢或高速钢)。

钢结硬质合金是介于钢和硬质合金之间的一种材料,具有以下特点:
工艺性能好具有可加工性和可热处理性,在退火状态下,可以采用普通切削加工设备和刀具进行车、铣、刨、磨、钻等机械加工。

还可以锻造、焊接。

与硬质合金相比,成本低,适用范围更广。

良好的物理、力学性能钢结硬质合金在淬硬状态具有很高的硬度。

由于含有大量弥散分布的高硬度硬质相,其耐磨性可以与高钴硬质合金接近。

与高合金模具钢相比,具有较高的弹性模量、耐磨性、抗压强度和抗弯强度。

与硬质合金相比,具有较好的韧性。

具有良好的自润滑性、较低的摩擦系数、优良的化学稳定性。

3.答:在冷挤压过程中,需要承受外套的预压应力和挤压过程中的拉应力,凸模则承受巨大的压应力。

工件在变形过程中所产生的热量也部分地被模具吸收,所以模具材料还需要具有一定地高温硬度和热稳定性。

另外,模具表面往往回产生磨损和挤伤,从而造成模具零件尺寸和形状的变化,并且使模具零件表面粗糙度增大,使模具失效
4.答:高温淬火:获得板条状马氏体为主的淬火组织,并提高钢的淬透性,使模具具有高的强度、塑性和断裂韧性。

复合强韧化处理(双重淬火法):将模具的锻热淬火与最终热处理淬火回火相结合的处理工艺,在模具毛坯停锻后用高温淬火及高温回火取代原来的球化退火,经此处理后钢中碳化物细小而均匀,基本上消除了常规工艺难以消除的带状碳化物。

复合等温处理:处理后模具的表层组织为马氏体与下贝氏体,心部组织为下贝氏体。

五、综合题(15分)
答:锤锻模的制造工艺路线为:下料→锻造→退火→机械粗加工→探伤→成形加工→淬回火→钳修→抛光。

锻造与淬火:为了使其性能尽可能的均匀并获得所需要的形状,必须进行锻造。

锻后模块内存在较大的内应力和组织的不均匀性,必须进行退火,退火后的组织由珠光体和铁素体组成。

淬火与回火:为了保证锤锻模获得足够的强度和韧性,最终热处理为淬火加中温或高温回火。

淬火加热可在盐浴炉、箱式炉以及可控气氛或真空中进行。

大型或形状复杂的锤锻模淬火加热时一般需要经一次预热,预热温度为550-600ºC。

回火包括模腔和燕尾两个部分的回火。

回火稳度不宜太低,否则回火后硬度高,韧性不足,在工作中模腔易出现裂纹;也不宜过高,否则硬度、强度、和耐磨性降低,从而使模面易被压坏或加速磨损。
