计算机监控系统设备安装质量检查表
单元工程安装质量验收评定表(检查表)

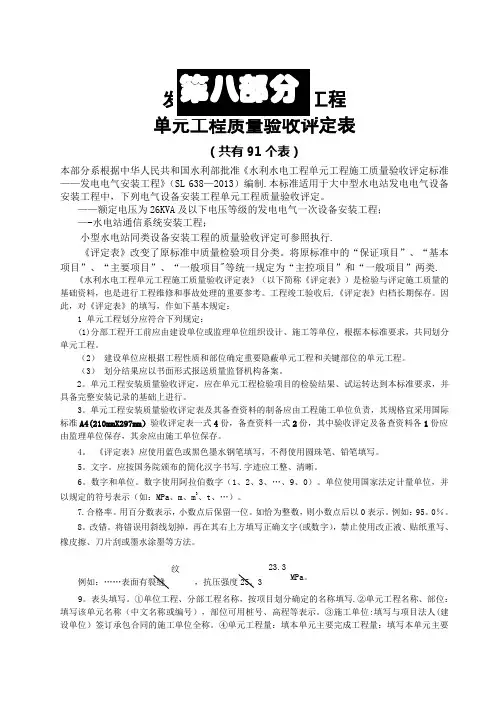

发电电气设备安装工程单元工程质量验收评定表（共有91个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》（SL 638—2013）编制.本标准适用于大中型水电站发电电气设备安装工程中，下列电气设备安装工程单元工程质量验收评定。
——额定电压为26KVA及以下电压等级的发电电气一次设备安装工程；—-水电站通信系统安装工程；小型水电站同类设备安装工程的质量验收评定可参照执行.《评定表》改变了原标准中质量检验项目分类。
将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目"等统一规定为“主控项目”和“一般项目”两类.《水利水电工程单元工程施工质量验收评定表》（以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。
工程竣工验收后,《评定表》归档长期保存。
因此，对《评定表》的填写，作如下基本规定：1 单元工程划分应符合下列规定：(1)分部工程开工前应由建设单位或监理单位组织设计、施工等单位，根据本标准要求，共同划分单元工程。
（2）建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程。
（3）划分结果应以书面形式报送质量监督机构备案。
2。
单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运转达到本标准要求，并具备完整安装记录的基础上进行。
3。
单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm）验收评定表一式4份，备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。
4。
《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。
5。
文字。
应按国务院颁布的简化汉字书写.字迹应工整、清晰。
6。
数字和单位。
数字使用阿拉伯数字（1、2、3、…、9、0）。
单位使用国家法定计量单位，并以规定的符号表示（如：MPa、m、m3、t、…）。

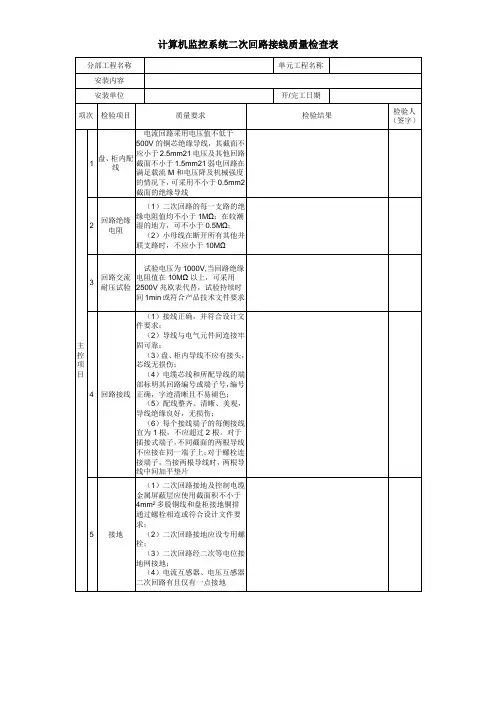

计算机监控系统二次回路接线质量检查表
接地
（1）二次回路接地及控制电缆金属屏蔽层应使用截面积不小于4mm2多股铜线和盘柜接地铜排通过螺栓相连或符合设计文件要求；
（2）二次回路接地应设专用螺栓；
（3）二次回路经二次等电位接地网接地；
（4）电流互感器、电压互感器二次回路有且仅有一点接地
项次
检验项目
质量要求
检验结果
检验人
（签字）
一般
项目
1
用于连接门上的电器、控制台板等可动部位的导线
计算机监控系统二次回路接线质量检查表
分部工程名称
单元工程名称
安装内容
安装单位
开/完工日期
项次
检验项目
质量要求
检验结果
检验人
（签字）
主
控
项目
1
盘、柜内配线
电流回路采用电压值不低于500V的铜芯绝缘导线，其截面不应小于2.5mm21电压及其他回路截面不小于1.5mm21弱电回路在满足载流M和电压降及机械强度的情况下，可采用不小于0.5mm2截面的绝缘导线
回路接线
（1）接线正确，并符合设计文件要求；
（2）导线与电气元件间连接牢固可靠；
（3）盘、柜内导线不应有接头，芯线无损伤；
（4）电缆芯线和所配导线的端部标明其回路编号或端子号，编号正确，字迹清晰且不易褪色；
（5）配线整齐、清晰、美观，导线绝缘良好，无损伤；
（6）每个接线端子的每侧接线宜为1根，不应超过2根。对于插接式端子，不同截面的两根导线不应接在同一端子上；对于螺栓连接端子，当接两根导线时，两根导线中间加平垫片
（1）采用多股软导线，敷设长度有适当裕度；
（2）线束应有加强绝缘层外套；
（3）导线与电器连接时，端部绞紧，并加终端附件或搪锡，无松散、断股；
监测、监控评定表格
表7.11 水力监测仪表（非电量监测）装置安装单元工程质量验收评定表（含质量检查表）填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1．单元工程划分：每台机组或公用的水力监测仪表、非电量监测装置安装宜划分为一个单元工程。
2．单元工程量：填写本单元工程水力监测仪表、非电量监测装置安装量（套）。
3．各检验项目的检验方法及检验数量按表G-15的要求执行。
4．单元工程施工质量验收评定应提交下列资料：（1）安装单位应提供的资料包括：水力监测仪表、非电量装置产品质量检查记录，以及校验、安装、调试、试验、检测记录。
（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。
5．水力监测仪表、非电量监测装置安装前，应按有关规定进行校验，校验合格后方可安装。
6．水位计、流量监测装置安装除应执行表7.11.1外，尚应符合设计要求和设备技术文件的规定。
7．非电量监测装置系统检验应符合下列要求：（1）非电量监测装置系统在投运前，进行系统检验并作出记录，确认合格后方可使用。
（2）非电量监测装置系统检验项目主要包括：电气性能测试、静态性能测试、稳定性检查、动态性能测试和影响量试验。
具体检验项目应根据被检产品的技术规范、实际使用要求及测试条件加以确定。
（3）非电量监测装置检验的一般规定、检验方法及质量要求、检验结果确认，按照DL/T 862的有关规定执行。
8．表中数值为允许偏差值。
表7.11水力监测仪表（非电量监测）装置安装单元工程质量验收评定表表7.11.1水力监测仪表、非电量监测装置安装单元工程质量检查表表7.12 自动化元件（装置）安装单元工程质量验收评定表（含质量检查表）填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1．单元工程划分：每台机组或公用的自动化元件（装置）安装宜划分为一个单元工程。
2．单元工程量：填写本单元工程自动化元件（装置）安装量（套）。
监控系统日常检查表

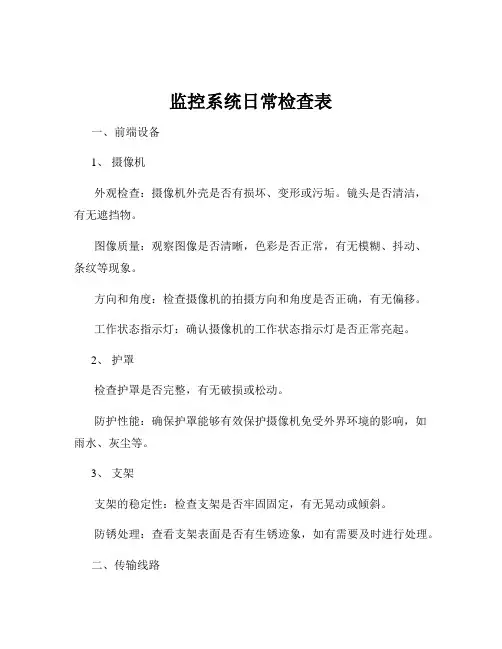

监控系统日常检查表一、前端设备1、摄像机外观检查：摄像机外壳是否有损坏、变形或污垢。
镜头是否清洁，有无遮挡物。
图像质量：观察图像是否清晰，色彩是否正常，有无模糊、抖动、条纹等现象。
方向和角度：检查摄像机的拍摄方向和角度是否正确，有无偏移。
工作状态指示灯：确认摄像机的工作状态指示灯是否正常亮起。
2、护罩检查护罩是否完整，有无破损或松动。
防护性能：确保护罩能够有效保护摄像机免受外界环境的影响，如雨水、灰尘等。
3、支架支架的稳定性：检查支架是否牢固固定，有无晃动或倾斜。
防锈处理：查看支架表面是否有生锈迹象，如有需要及时进行处理。
二、传输线路1、线缆外观检查：查看线缆是否有破损、断裂、磨损或裸露的情况。
连接情况：检查线缆的连接头是否牢固，有无松动、脱落或接触不良。
标识清晰：确认线缆的标识是否清晰，便于维护和管理。
2、线槽和线管完整性：检查线槽和线管是否完好，有无破损或变形。
固定情况：确保线槽和线管固定牢固，无松动现象。
三、存储设备1、硬盘录像机（DVR）／网络视频录像机（NVR）运行状态：观察设备的指示灯是否正常，风扇是否正常运转，有无异常噪音。
硬盘容量：检查硬盘剩余空间，确保有足够的存储空间来录制视频。
录像设置：确认录像计划是否正确设置，包括录像时间、分辨率、帧率等。
2、存储硬盘健康状态：通过设备的管理界面查看硬盘的健康状态，有无报错或警告信息。
读写速度：检测硬盘的读写速度是否正常，以保证录像的流畅性。
四、显示设备1、监视器图像显示：检查监视器上的图像是否清晰、完整，色彩是否准确。
亮度和对比度：调整亮度和对比度，使其达到最佳观看效果。
有无坏点：仔细观察屏幕，查看是否有亮点、暗点或坏线。
2、电脑显示器分辨率设置：确认显示器的分辨率设置与监控系统匹配，图像显示正常。
连接情况：检查显示器与主机的连接是否稳定，数据线是否完好。
五、网络设备1、交换机端口状态：查看交换机的端口指示灯，确认端口工作状态是否正常。
网络流量：监测网络流量，确保网络带宽能够满足监控系统的传输需求。
视频监控系统分项工程质量验收记录表
工程名称
子分部工程
编号： 表C01-0802 安全防范系统
分顶工程名称
视频安防监控系统
验收部位
副本 - 新验收部位1
施工单位
项目经理
施工执行标准名称及编号
智能建筑工程施工质量验收规范 GB50339-2003
分包单位
检测项目(主控项目) (执行本规范第8.3.5条的规定)
云台转动
镜头调节 1 设备功能
图像切换 防护罩效果
图像清晰度 3 图像质量
抗干扰能力 监控范围
设备接入率
完好率
矩阵主机
ቤተ መጻሕፍቲ ባይዱ
切换控制 编程 巡检
4 系统功能
记录 主机死机
显示速度
联网通信 数字视频
存储速度
检索
回放
5 联动功能 6 图像记录保存时间
检测意见：
分包项目经理
检查评定记录
符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求 符合设计要求
备注
设备抽检数量不低于20% 且不少于3台。合格率为 100%时为合格；系统功 能和联动功能全部检 测，符合设计要求时为 合格，合格率为100%系 统检测合格。
检测机构负责人签字：
专业监理工程师(建设单位项 目专业技术负责人)签字：
检测机构(章)
年月日
监理(建设)单位项目部(章)
年月日
设备安装专项检查表
设备安装专项检查表检查项目以下是设备安装过程中需要进行的专项检查项目。
1. 设备验收- [ ] 设备是否按照规定的技术要求安装？- [ ] 设备是否经过厂家的验收并具有合格的出厂合格证明？- [ ] 设备是否具备必要的安全措施并符合相关标准？2. 安装位置与固定- [ ] 设备是否根据图纸要求正确安装在指定位置？- [ ] 设备是否安装固定牢固，不会因震动或其他外力造成移动或倾斜？- [ ] 设备是否有足够的安装空间，方便维修和保养？3. 连接与布线- [ ] 设备的电缆、管道等是否正确连接？- [ ] 是否有漏电、短路等安全隐患？- [ ] 火灾报警器、排风设备等是否有正确连接并符合要求？4. 润滑与液位- [ ] 设备的润滑系统是否正常工作，并采取了正确的润滑措施？- [ ] 设备的液位是否符合要求？- [ ] 设备是否具备漏油、漏液等问题？5. 安全设施与警示标识- [ ] 设备是否具备必要的安全设施，如防护罩、安全开关等？- [ ] 是否正确放置了警示标识，提醒操作人员注意安全事项？- [ ] 设备的操作、维护等要求是否清晰标示？6. 功能与性能测试- [ ] 设备的各项功能是否正常工作？- [ ] 是否进行了性能测试，并符合规定的标准要求？- [ ] 是否存在其他功能上的问题或不足？7. 清洁与整理- [ ] 设备是否清洁整齐，无杂物堆积或脏污？- [ ] 是否有需要清理或更换的部件？- [ ] 设备的外观是否完好无损？备注在进行以上检查时，需要严格按照设备安装规范和相关法律法规的要求进行操作。
如发现问题或异常情况，应及时记录和报告，并进行相应的处理措施。
设备安装专项检查表可作为设备运行前的一道关键检查程序，以确保设备正常、安全运行。
---*注意：以上内容仅为设备安装专项检查表的示例，具体内容会根据实际情况和设备要求进行调整。
请确保在使用检查表时进行合理的修改和完善。
*。
监测监控系统检查表
查看机构设置文件 、核实人员配备情 况；查看制度、记 录
《煤矿安全规程》 第158条；《煤矿 安全监控系统通用 技术要求》 AQ6201-2006检查
制度：为保证瓦斯监测监控系统正常运行，应建立
健全各种规章制度，包括：（1）瓦斯事故应急预
案；（2）安全监控人员岗位责任制；（3）系统设
3
备、设施的管理制度；（4）系统技术资料管理制 度；（5）系统值班制度；（6）系统设备和传输设
表7-8 监测监控系统检查表
检查方法
检查依据
现状描述
年 月 日 存在问题
查看监控系统安标 证书、检验报告、
联网验收报告等
新政办发143号文 件
15
甲烷传感器、便携式甲烷检测报警仪每7天使用标准 查看传感器调校记 《煤矿安全规程》
气样和空气样调校1次。
录
第162条
16 每7天对甲烷超限断电功能进行测试。
查看断电测试记录 《煤矿安全规程》 、安全监控系统 第162条
17 矿长、技术负责人审阅监控日报表。
13
内容显示，包括地点/名称、断电命令与馈电状态不 符记录次数、累计时间、每次起止时间、措施。④
统计值记录查询。查询时间内的模拟量内容显示，
包括：地点、名称、每次统计的最大值、平均值。
（2）开关量记录查询
①报警及断电记录查询。显示内容包括：地点/名称
、累计报警次数、累计报警时间、每次报警及解除
报警时间及时刻、措施及时间。②状态变动记录查
时，系统能切断该设备所监控区域的全部非本质安
全型设备的电源并闭锁；当与闭锁控制有关的设备
工作正常并稳定运行后，系统能自动解锁。（4）采
、掘工作面风流中的甲烷浓度达到或超过《规程》
计算机监控系统单元工程安装质量验收评定表
计算机监控系统单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.单元工程划分：计算机监控系统站控级设备、每组现地控制单元（LCU）安装工程宜分别为一个单元工程。
2.适用于水电站计算机监控系统站控级（厂站级或上位机）设备和现地控制单元（LCU）设备安装工程质量验收评定。
3.单元工程安装质量验收评定应包括下列资料：（1）施工单位申请验收评定时，应提交下列资料：1）单元工程的安装记录和设备到货验收资料。
2）制造厂提供的产品说明书、试验记录、合格证件及安装图纸等资料。
3）备品备件、专用工器具及测量仪器清单。
4）设计变更及修改等资料。
5）安装调试试验和动作试验记录。
6）单元工程试运行的检验记录资料。
7）重要隐蔽单元工程隐蔽前的影像资料。
8）由施工单位质量检验员填写的单元工程安装质量验收评定表（附录A表A.0.1）、单元工程（部分）质量检查表（附录A表A.0.2）。
（2）监理单位应形成下列资料：1）监理单位对单元工程安装质量的平行检测资料。
2）监理工程师签署质量复核意见的单元工程安装质量验收评定表及单元工程（部分）质量检查表。
4.单元工程安装质量评定等级标准合格等级标准：主控项目应全部符合本标准的质量要求；单元工程所含各质量检验部分中的一般项目质量与本标准有微小出入，但不影响安全运行和设计效益，且不超过该单元工程一般项目的30%。
优良等级标准：在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。
表8.15 计算机监控系统单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日项目检验结果设备安装检查主控项目一般项目盘柜电气安装检查主控项目一般项目二次回路主控接线检查项目一般项目模拟动作试验及试运行检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为 %。
