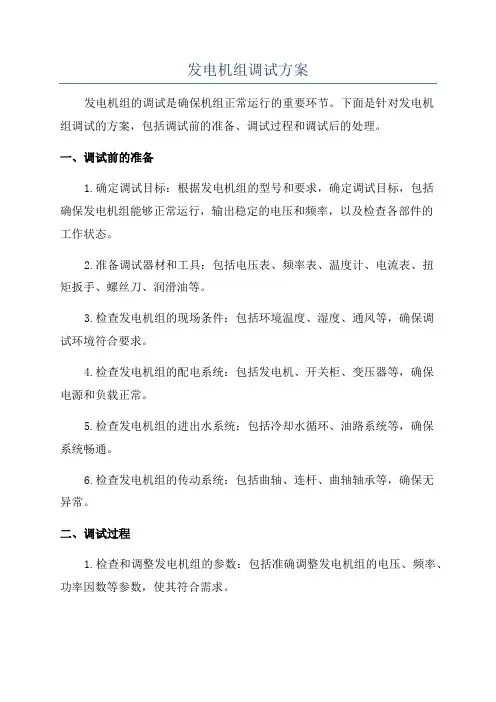

发电机组调试方案发电机组的调试是确保机组正常运行的重要环节。

下面是针对发电机组调试的方案,包括调试前的准备、调试过程和调试后的处理。

一、调试前的准备1.确定调试目标:根据发电机组的型号和要求,确定调试目标,包括确保发电机组能够正常运行,输出稳定的电压和频率,以及检查各部件的工作状态。

2.准备调试器材和工具:包括电压表、频率表、温度计、电流表、扭矩扳手、螺丝刀、润滑油等。

3.检查发电机组的现场条件:包括环境温度、湿度、通风等,确保调试环境符合要求。

4.检查发电机组的配电系统:包括发电机、开关柜、变压器等,确保电源和负载正常。

5.检查发电机组的进出水系统:包括冷却水循环、油路系统等,确保系统畅通。

6.检查发电机组的传动系统:包括曲轴、连杆、曲轴轴承等,确保无异常。

二、调试过程1.检查和调整发电机组的参数:包括准确调整发电机组的电压、频率、功率因数等参数,使其符合需求。

2.检查和调整发电机组的保护装置:包括过流保护、过载保护、缺相保护等,确保保护装置灵敏可靠。

3.检查和调整发电机组的自动控制系统:包括自动启动、自动调节电压和频率等,确保自动控制系统正常运行。

4.检查和调整发电机组的冷却系统:包括冷却水流量、冷却水温度等,确保冷却系统正常工作。

5.检查和调整发电机组的润滑系统:包括油压、油温、润滑油质量等,确保润滑系统正常工作。

6.检查发电机组的振动和噪声:通过振动测量仪和噪声测量仪等工具,检查发电机组的振动和噪声水平是否符合要求。

7.检查发电机组的排放情况:包括排放水平、排放温度等,确保排放符合环保要求。

8.对发电机组进行负载试验:逐步加载发电机组,观察其运行情况,检查电压和频率的稳定性。

三、调试后的处理1.记录调试过程中的参数和结果:包括电压、频率、温度、电流等,以备后续参考。

2.整理和清洁调试现场:将调试过程中使用的工具和设备整理妥当,并清洁现场。

3.制定维护和保养计划:根据调试结果,制定发电机组的维护和保养计划,保持其正常运行。

50WM发电机组启动调试方案

50WM发电机组启动调试方案

工程名称济南北郊热电厂1×50MW机组技改工程方案名称发电机调试方案;方案类型单体调试批准年月日会签建设单位:年月日监理单位:年月日生产单位:年月日安装单位:年月日审核年月日编写年月日1、试验目的发电机试验是检查发电机投运前检验其在制造、运输、安装过程中是否受损的重要手段。

根据《电气装置安装工程电气设备交接试验标准》(GB50515—91)的规定,发电机容量在6MW 以上的同步发电机应进行以下项目试验,为安全、正确地将各项试验工作顺利完成。

2、发电机主要技术数据2.1.发电机型号:QF—60 额定功率:60MW 额定转速:3000r/min额定频率:50HZ 额定定子电压:6300V 额定定子电流:6469AcosΦ=0.85 定子接线:Y/Y 额定励磁电压:196V额定励磁电流:1003A 生产厂商:武汉电机厂3、发电机部分3.1、测量定子线圈的绝缘电阻和吸收比(使用2500V兆欧表测量)3.1.1、试验接线:被试相短接后与兆欧表端子相连,其连接对地应绝缘良好,非被试相短路后接发电机外壳。

3.1.2、测量方法:兆欧表校正无误后,接通被试相进行绝缘测定,并分别记录15”和60”时的兆欧表示值,R60和R15之比值即为吸收比,1min后停止测量,并对被试相放电后,改接线测量另两相的绝缘电阻。

3.1.3、试验标准各相绝缘电阻的不平衡系数应不大于2,吸收比应不小于1.33.2、测量定子绕组的直流电阻3.2.1、测量方法用双臂电桥分别测定发电机定子线圈和转子线圈直流电阻,测量时线圈表面温度与周围室内空气温度之差应在±3℃范围内.3.2.2、.试验标准各相的直流电阻,相互间差别不得大于最小值的2%,与产品出厂时测得的数值换算至同温度下的数值比较,其相对变化也不应大于2%.3.3、定子线圈直流耐压试验和泄漏电流测量定子绕组的绝缘电阻和吸收比合格后,即可进行直流耐压试验.3.3.1、试验所需设备,JGF—80型直流高压发生器一套.3.3.2、直流试验电压确定(V):V=3×6300V=18900(V)+ V,3.3.3、试验接线如附图1:非被试相短路接地于电机外壳上,转子绕组短路接外壳(旋转二极管断开))3.3.4、试验步骤试验电路接好后,首先检查各仪表指针是否在零位,量程是否合适,调压器是否在零位.一切无误后,在不接被试品的状态下,先将试验电路进行空试,试验电压按每级0.5倍额定电压分阶段升压,每阶段停留一分钟,读取微安表的批示值,然后将电压降至0,断开电源.试验电路经空试正常后,将电机被试相首尾短接后,接入试验电路,将其余两相短接后接入电机外壳上.对被试设备加压时,试验电压接每级0.5VH分阶段升压,每阶段停留1分钟,观察泄漏电流的变化.如无异常,当升到最高试验电压后停留1分钟,读取泄漏电流,一相试完后,降下试验电压断开电源,对被试设备及电容器放电并接地,改试其余两相,若有异常,立即降压查明原因,并消除后再试验3.3.5、试验结果分析3.3.5.1、各相泄漏电流的差别应不大于最小值的50%.当最大泄漏电流20uA以下,各相间差值与出厂试验值比较不应有明显差别.3.3.5.2、各相泄漏电流的差别应不大于最小值的50%.当最大泄漏电流在20uA以下,各相间差值与出厂试验值比较不应有明显差别.3.3.5.3、泄漏电流应不随电压不成比例地显著增长时应注意分析.3.4、定子绕组交流耐压试验直流泄漏试验合格后,可立即进行交流耐压试验.3.4.1、试验设备与仪器交流试验变压器25KV A 20KV 一台交流电压表0.5级0~150~300V 一块毫安表0.5级0~50~100mA 一块高压静电电压表0~75~15~30KV 一块限流电阻R1、R2及放电间隙R1:0.1~1Ω/V 一个R1:0.1~1Ω/V 一个3.4.2、试验接地如附图3.4.3、交流耐压标准,按照《电气设备交接规程》GB50150—91规定,交流试验电压值按下式确定:V试=1.875Un=1.875×6300=11812.5(V)3.4.4、试验步骤;在不接被试设备的条件下,先校二次电压表与高压表示值,并观察试验变压器的工作情况正常后,开始调整过电压保护间隙,使放电电压值为试验电压的1.1~1.15倍,连续3次均接近整定值后,再将电压调到试验电值,保持1min,球隙不放电,当球隙动作时,过流保护应能可靠动作.交流耐压试验线路接好后,把试验电压逐步升至11812.5V停留一分钟,读取各电压、电流表示值,然后下降下电压,切断电源,改试另外两相交流耐压通过之后,再测量一次各相对地及其它两的绝缘电阻,测试结果与耐压前测试结果比较无明显差异.3.5、测量转子绕组的直流电阻应在冷状态下进行,测量时线圈表面温度与周围空气温度之差应不大于±3℃.测量数值应与产品出厂数值比较其差别应不超过2%3.6、测量转子线圈的绝缘电阻3.6.1.将转子绕组与旋转二极管断开,再测量转子线圈的绝缘电阻.3.6.2使用500V兆欧表测量,其绝缘电阻值应不低于0.5MΩ3.7、转子绕组的交流耐压试验(断开旋转二级管及整流回路)根据《电气装置安装工程电气设备交接试验标准》(GB50150—91)第二章,“同步发电机及调相机”试验规程第25.0.8条“三”项,隐极式转子绕组不进行交流耐压试验,可采用2500V兆欧表测量绝缘电阻代替.-3.8、测量无刷励磁机励磁回路的绝缘电阻;(不包括发电机转子和MA VR自动电压调节器回路)绝缘电阻不低于0.5MΩ,否则应查明原因,将其消除.3.9、无刷励磁机的励磁回路交流耐压试验(不包括发电机转子和MA VR自动电压调节器回路)试验电压为1000V3.10、测量发电机、励磁机的绝缘座的绝缘电阻.应在装好的油管后用250V兆欧表测量,绝缘电阻应不低于0.5 MΩ.3.11、测量埋入式测温计的绝缘电阻并校验温度误差.使用2500V兆欧表测量,绝缘电阻不作规定检温计指示值误差不应超过制造厂规定值.3.12、测量灭磁电阻器的直流电阻与铭牌数值比较,其差别应不超过10%.3.13、测量次瞬间电抗和负序电抗根据《电气装置安装工程电气设备交接试验标准》(GB50150—91规)第二章,“同步发电机及调相机”试验规程第2.0.15条规定,“当无制造厂型式试验数据时,应进行测量”,本台机组出厂有此数据,现场不再测试.3.14、测量发电机三相短路特性曲线详见整体启动调试方案,3.15、测量空载特性曲线.详见整体启动调试方案3.16、测量发电机定子开路时的灭磁时间常数详见整体启动调试方案3.17、测量发电机自动灭磁装置灭磁后的定子残压详见整体启动调试方案3.18、测量相序-详见整体启动调试方案3.19、测量轴电压详见整体启动调试方案-4、励磁机部分4.1、测量绕组对地及及相互间的绝缘电阻.,4.1.1、使用500V兆欧表测量绝缘电阻不低于0.5MΩ.4.1.2、测量交流励磁机的电枢绕组绝缘时应断开旋转二极管及转子绕组.4.2、测量无刷励磁机和交流永付励磁机电枢绕组的直流电阻.4.2.1、测得的励磁绕组直流电阻与出厂数值比较,应无明显差别.4.2.2、绕组间直流电阻其相互差别不应超过其最小值1%.4.2.3、测量注意事项,接线应尽量短而粗,接触点接触良好.4.3、测量旋转二极管正反向电阻.符合正常值4.4、绕组的交流耐压试验4.4.1、断开转子绕组旋转二级管与无刷励磁机电枢绕组.4.4.2、励磁绕组耐压试验值为 1.5倍Un+750V4.4.3、无刷励磁机电枢绕组耐压试验值为75%出厂试验电压值.5、安全注意事项5.1、发电机与励磁机试验项目中有部分为高压试验,全体试验人员应严格遵守电业安全工作的有关规定,确保人身和设备的安全.,5.2、试验现场应设遮拦和标示牌,并有专人监护.5.3、试验在专人指挥下进行,升压时,全体试验人员应集中精力,读数正确,并注意试验设备和被试品的状况,如有异常应立即停止试验并查明原因.5.4、试验接线应尽量做到安全和操作方便,试验设备的接地都要可靠接通,高压引线应尽量短而粗,对地。

启动调试方法及步骤

启动调试方法及步骤

发电机整套启动调试方案编制:孙建峰审核:蒋鸥批准:江苏溧阳锅炉设备安装工程集团公司二OO三年一月发电机整套启动调试方案一、概况1.前言为保证芜湖垃圾电厂1#发电机组起动的顺利进行,特编写本调试方案。

本调试方案仅涉及发电机的整套启动调试项目,根据现场进度要求和电气设备安装交接试验规程GB50150-91 的要求编写。

2. 电气调试工作应遵守和执行的现行规程、标准《电气装置安装工程电气设备交接试验标准》《三相同步电机试验方法》《继电校验规程》有关行业标准和厂家的技术标准及说明书3.发电机技术规范型号:QF-6-2 额定功率:6MW额定电压:6300 额定电流:688励磁电压:励磁电流:功率因数:0.8 转速:3000转/分接法:冷却方式:空冷励磁方式:静止可控硅励磁绝缘等级:制造厂:出厂年月:4.机组启动条件4.1启动设备周围环境应符合调试大纲要求,地面平整清洁。

道路畅通,照明充足,消防设施齐全,通讯正常,所有孔洞进行封堵。

4.2启动设备包括发电机,断路器,互感器,避雷器等应接地的部位都应可靠接地,设备表面清洁,无尘埃,设备铭牌齐全。

4.3所有启动设备应标准全部完成交接试验项目,且试验合格,所有继电器按继电保护定值及继电器校验规程校验合格,报告齐全,所有断路器,灭磁开关能进行分,合闸操作。

4.4全厂接地网接地电阻合格。

4.5电厂厂用电设备已经倒送电,各辅助设备均已分部试运转,情况正常。

4.6发电机油系统及风冷系统正常,发电机所有测温元件校验正确,转子滑环与电刷接触良好,电刷压力均匀。

4.7励磁调节器本体调试完毕,参数合格所有电压,电流回路及励磁回路接线正确。

4.8同期装置及其二次接线正确并调试完毕。

4.9发电机的保护,测量,信号系统整组试验合格,保护与开关的联动正确无误。

4.10直流电源正常供电,所有熔丝根据熔断规定要求放置,且相互间配合合理。

4.11发电机并网发电许可手续正式向有关调度部门申请,并得到书面同意凭证。

发电机调试方案范文

发电机调试方案范文

发电机调试方案范文
一、发电机调试工作前准备
1、检查发电机外观及油料状况,清理发电机外表面灰尘和油污,检查安全警示标志是否正确挂放,挂放位置是否正确,检查机组内部支撑固定牢固,支撑螺栓无松动,安全设备正常,安全罩无破损。

2、检查发电机的铭牌参数是否正确。

3、检查电缆接头,未固定的电缆接头应用紧固圈固定好,电缆排列整齐,通风管顺畅。

4、检查电缆是否连接正确,连接接点是否良好,并进行必要的接地保护。

5、检查电缆连接的接点是否紧固,及机组内各接点的电气接触。

6、检查发电机机壳、轴承和轴瓦是否正常,及发电机绕组、绝缘件是否受损。

7、检查控制电路电器及联锁系统是否正常,元件是否安装正确,连接正确。

8、检查各个保护装置及控制系统的安装及线路连接,各保护装置的参数是否设置正确。

9、进行合格率测试,确保发电机运行参数符合要求,检查控制电路电缆的连接,控制柜内各元件及电缆连接,控制系统运行正常。

二、发电机调试的一般步骤及要求
1、发电机调试前,应检查发电机的外观及各部件安装是否正确,确保发电机处于安全及正常的状态。

柴油发电机调试方案

柴油发电机调试方案

柴油发电机调试方案概述柴油发电机调试是确保发电机正常运行的关键步骤。

通过进行全面的调试,可以检查发电机的各个部件和系统,以确保其在各种工作条件下能够高效、可靠地运行。

本文档旨在提供一套完整的柴油发电机调试方案,以确保发电机的安全性、可靠性和性能。

调试步骤以下是柴油发电机调试的一般步骤:1.安装调试:在开始之前,确保发电机的安装已经完成,并确保连接正常。

检查发电机的基础和支撑结构是否牢固,并进行必要的调整和检修。

2.电气系统调试:首先,检查发电机的电气系统,包括电源线路、开关和电缆连接。

确保电气系统符合相关安全标准,并检查各个电气设备的工作状态和连接情况。

3.柴油供油系统调试:接下来,对发电机的柴油供油系统进行调试。

检查燃油箱的油位和清洁度,并确保柴油泵以及相关过滤器和阀门处于正常工作状态。

测试柴油喷油器的性能,并检查油压和喷油量是否符合要求。

4.冷却系统调试:对发电机的冷却系统进行调试,确保冷却液的循环和温度控制正常工作。

检查冷却液的水位和浓度,并确保散热器和风扇的正常运转。

5.发电机调速装置调试:测试发电机的调速装置,确保发电机能够在设定的转速范围内稳定运行。

调整调速装置的参数,以适应不同负载情况下的工作要求。

6.发电机保护系统调试:检查发电机的保护系统,包括电压保护、频率保护、过载保护和短路保护等。

测试保护系统的响应速度和准确性,并进行必要的调整。

7.信号和监控系统调试:最后,对发电机的信号和监控系统进行调试。

测试各个传感器和仪表的准确性和可靠性,确保监控系统能够及时、准确地监测发电机的状态。

调试工具在柴油发电机的调试过程中,可以使用以下工具:•多用途电表:用于测量电气系统参数,如电压、电流和电阻。

•柴油压力表:用于测量柴油供油系统的油压。

•温度计:用于测量冷却系统的温度,如冷却水的进出口温度。

•手持式调速器:用于调整发电机的转速。

•数字信号发生器:用于模拟各种信号输入,以测试发电机的保护系统。

25MW汽轮发电机组整套启动调试方案(草案)

25MW汽轮发电机组整套启动调试方案(草案)

目录前言 11 范围 12 编制依据 13 总则 14 分部试运 25 汽轮机整套启动 116 汽轮机停机 217 机组异常(故障)及处理 228 调试技术(记录)文件 25前言本方案按照电力部汽轮机启动验收规程之有关规定及制造厂提供的有关技术资料,结合实际编写。

启动试运是全面检验主机及其配套系统的设备制造、设计、施工、调试和生产准备的重要环节,为此编制此方案,有不妥之处及需要完善的请工程部及相关部门讨论,一经审定既贯彻于启动试运行全过程,作为试运行的指导文件严格遵守执行,以期圆满完成整机试运行任务,使机组能安全,经济,可靠、文明地投入运行形成生产力,发挥其应有的经济效益。

本方案提出了汽轮机及其辅助设备分部试运的要点、系统调试的工作内容和步骤、汽轮机整套启动调试的步骤要领及事故处理的原则,以指导本厂25MW汽轮机启动调试工作。

机组的启动试运及其各阶段的交接验收,应在试运指挥部的领导下进行。

整套启动试运阶段的工作,必须由启动验收委员会进行审议、决策。

汽轮机启动调试导则1 范围本方案仅适用本厂25MW汽轮机的主机、辅助设备、热力系统的调试及机组整套启动调试的技术要求。

2 编制依据下列文件中的条款通过标准的引用而成为本方案的条款。

电厂用运行中汽轮机油质量标准 GB/T75《火电施工质量检验及评定标准》(汽轮机篇)。

《电力建设施工及验收技术规范》(汽轮机组篇)DL5011-92《电力建设安全工作规程》(火力发电厂部分)DL5009.1-2002汽轮机调节控制系统试验导则 DL/T711《火力发电厂基本建设工程启动及竣工验收规程(1996年版)》轮机厂C25-5.0/0.49使用说明书、调节系统说明书、DEH操作控制说明书、辅机部套说明书。

3.总则3.1 目的汽轮机启动调试是保证汽轮机高质量投运的重要环节,为规范汽轮机的启动调试工作,按分部试运、整套启动试运两部分制定本方案。

1.检验汽轮机DEH系统的启动操作功能;2.检验汽轮机启动曲线的合理性, 检验汽轮机带负荷能力, 确认调节保安系统的调节和保护功能动作准确、可靠;3.检验汽轮发电机组轴系的振动水平;4.完成汽机、电气的有关试验,检验汽机/锅炉的协调性;5.检验所有辅机及系统的动态投用状况,6.通过整套启动试运,找出在给定工况下最合理操作工序,暴露在设计、安装、调试(静态)中无法出现的缺陷和故障,及时进行调整和处理,顺利完成机组72h试运行。

电站发电机组整套启动电气调试方案

电站发电机组整套启动电气调试方案

发电机组整套启动电气调试方案编制:审核:批准:11.工作程序2.试验项目2.1 不同转速下,转子绕组绝缘电阻测量。

2.2 不同转速下,转子绕组交流阻抗及功率损耗测量。

2.3 测量发电机定子残压及核对相序。

2.4 发电机短路特性试验,并同时校核有关电流保护和仪表。

2.5 发电机短时升高电压试验。

2.6 发电机空载特性试验,并同时校核有关电压保护及仪表。

2.7 测录发电机空载时发电机额定电压下的灭磁时间常数。

2.8 继电保护装置性能校核及试验(详见附件1)。

2.9 自动励磁调节器试验(详见附件2)。

2.10 发电机同期系统试验(详见附件3)。

2.11 发电机、变压器测量系统带负荷检查。

2.12 继电保护装置带负荷性能检验。

2.13 发电机、变压器带负荷试验及运行。

2.14 励磁系统带负荷试验及运行。

2.15 超速后转子交流阻抗测量。

2.16 高压厂用电源带负荷切换试验。

(当具备厂用电切换试验的条件后,方可进行该试验。

详见附件5)2.17 发电机甩负荷试验。

2.18 发电机带负荷运行各有关参数的监测及调整。

3.试验前应具备的条件发电机在启动前,应完成以下工作:3.1 与机组启动有关的电气一、二次回路及其设备已全部安装完毕,符合设计和规程要求,并经质检部门验收合格。

3.2 主变、厂变以及有关开关等设备的充油设备油位正常,无泄漏。

3.3 发电机、励磁变、主变、厂变及其相连的CT、PT等一次电气设备均已按制造厂有关条款要求,完成单体试验,并经检查确认各项试验结果符合规定要求。

3.4 主变及高厂变系统已完成倒受电试验,完成厂用电一、二次核相等各项试验。

(详见附件4)3.5 发电机的励磁系统、同期装置等自动装置静态试验已全部完成并经确认符合要求。

3.6 发电机、主变压器、高厂变和升压站各类继电保护装置已调试完毕并能正常投入,各定值已按定值通知单的要求整定完毕。

所有表计经校验合格并指示正确。

3.7 主变、厂变分接头已按调度要求调在规定位置。

柴油发电机组调试方案

柴油发电机组调试方案

柴油发电机组调试方案1. 引言柴油发电机组是一种使用柴油作为燃料的发电设备,广泛应用于建筑工地、野外施工、应急备用电源等场合。

为确保柴油发电机组的正常运行和高效发电,需要对其进行调试。

本文将详细介绍柴油发电机组调试的方案和步骤。

2. 调试前准备工作在进行柴油发电机组的调试之前,应先做好准备工作,包括但不限于以下几个方面:2.1 材料准备准备好调试所需的工具、仪器和相关配件,如扳手、电压表、电流表、接线端子等。

2.2 调试环境准备确保调试环境的安全和适宜性,包括通风良好、无明火、无易燃物等。

2.3 操作手册准备熟悉并准备好相应的操作手册,包括柴油发电机组的安装手册、使用手册和维护手册等。

3. 调试步骤柴油发电机组的调试步骤主要包括以下几个方面:3.1 机组外观检查检查机组外观是否完好,包括机箱、进气道、排气道、燃油箱等部件是否有损坏或渗漏现象。

3.2 机组内部检查打开机组的外罩,检查内部的关键部件,包括柴油机、发电机、控制器等,确保其无损坏或松动。

3.3 燃油系统调试检查燃油系统中的燃油质量和燃油管道是否畅通,需要排空管道中的空气和杂质,并确保燃油箱中的燃油充足。

3.4 电气系统调试接通电源后,检查电缆的接线是否正确,并通过电压表和电流表等仪器,检测电压和电流是否稳定。

3.5 启动发动机按照操作手册的要求,启动柴油发动机,并在启动过程中观察和记录发动机的工作状态。

3.6 负载调试连接负载设备,如灯具、电动工具等,调整负载的大小,观察柴油发电机组在不同负载下的电压和电流的稳定性。

3.7 性能检测根据操作手册的要求,对柴油发电机组的性能进行检测,包括输出功率、输出电压、频率等参数的测量和记录。

4. 调试注意事项在进行柴油发电机组调试时,需要注意以下几点:•严格按照操作手册的要求进行调试,不得随意更改设备的设置和参数。

•保持调试环境的安全性,注意防火防爆措施,并避免长时间工作造成设备过热。

•在调试过程中,及时记录调试结果和发现的问题,便于后续的维护和改进。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

印尼金光2x25MW发电工程发电机启动调试方案编制:审核:批准:江西江联国际工程有限公司二0 年月日1编制目的本方案是为印尼龙目岛发电工程2x25MW机组发电机的首次启动而编写的指导性调试文件,仅适用本次工程。

方案明确了发电机首次启动时的调试项目及调试职责,确保调试工作有组织,有目的,有计划地进行,确保机组安全、可靠、经济、文明地投入生产。

2编制依据2.1《火力发电厂基本建设工程启动及竣工验收规程》2.2《火电工程启动调试工作规定》2.3《火电施工质量检验及评定标准》2.4《火电建设施工及验收技术规范》2.5《电气装置安装工程电气设备交接试验标准》2.6《电力设备预防性试验规程》2.7《继电器检验规程》2.8《电气指示仪表检验规程》2.9《电力系统自动装置检验条列》2.10有关行业和厂家的技术标准。

2.11设计单位和厂家提供的有关图纸资料。

2.12以上规范、标准均采用最新版本。

3编制说明3.1该方案是为印尼金光发电工程50MW机组从分系统调试开始到72小时满负荷试运结束,这一全过程电气整套启动试运编制的一个指导性文件。

3.2该方案将分系统调试、主变冲击试验、发电机升速过程的试验、空负荷调试、带负荷调试、72小时满负荷试运六个阶段顺序编写。

3.3该方案的编写顺序通常可以反映实际操作顺序,但是在实际工作中应依据现场的具体作不同的调整。

4主要设备4.1发电机型号: QF–50-2视在功率 58824kVA有功功率: 50000kW额定电压: 11000伏定子电流: 3088A功率因数: 0.85(滞后)额定频率: 50Hz相数: 3绝缘等级: F/B额定转速: 3000r/min接法: Y励磁方式交流无刷励磁空载励磁电流: 433A空载励磁电压: 60V满载励磁电流: 916.3A满载励磁电压: 173.3V效率: 98.36%发电机编号: F5009J/1制造厂:武汉汽轮发电机厂4.2交流励磁机有关参数型号: TFL-405-8额定容量: 405kVA/364kW额定转速: 3000r/min额定电压: 223V额定电流: 1050A额定频率: 200HZ额定功率因数: 0.9相数: 3接法: Y额定励磁电压: 107V额定励磁电流: 22.8A发电机空载时励磁机励磁电压: 28.1V发电机空载时励磁机励磁电流: 5.9A发电机额定时励磁机励磁电压: 88.2V发电机额定时励磁机励磁电流: 18.5A绝缘等级: F/B制造厂:中国长江动力公司(集团)4.3发电机励磁装置型号: WWWLT2-1编号: 20081019制造厂:中国长江动力公司(集团)4.4主变压器型号: SF9-90000/20额定容量: 90/90MVA额定电压: (20±2×2.5%)11kV额定电流: 2598/4724A额定频率: 50HZ分接范围: (20±2×2.5%)11kV联结组标号: Ynd11冷却方式: ONAN/ONAF 78%/100%使用方式: 户外出厂编号: 200080023制造厂家: 济南变压器集团股份有限公司4.5发变组出线高压开关柜高压柜型号: KYN2A-24制造厂:士林电机(苏州)开关有限公司断路器型号: HD4/C 24.25.40制造厂: ABB4.6保护装置型号: MTPR系列制造厂:珠海万力达电气股份有限公司5分系统调试5.1主变、发电机继电保护静态调试5.1.1二次交流电流、电压回路检查5.1.2保护装置试验5.1.3整组保护传动试验5.2励磁系统静态试验5.2.1一次系统设备检查5.2.2励磁调节器控制、保护、监视系统试验5.3同期系统静态试验5.3.1同期装置检查、调试5.3.2二次回路的检查、调试5.3.3同期系统加电检查6启动试验前的准备工作6.1启动前应完成的工作6.1.1发变组系统一、二次设备的安装、调试工作已全部结束,符合规程、规范的要求,可以启动。

6.1.2本次启动试验有关的所有设备命名、编号齐全,带电设备有明显的标志、设好警戒栏,发电机小室及高压配电间门上加锁。

6.1.3试运现场已全部清理干净,脚手架已全部拆除,道路畅通、电缆孔洞已堵好,防火阻燃已验收,电缆沟盖板已盖好,保证运行安全。

6.1.4继电保护装置已按定值通知单的要求整定完毕,且具备投运条件。

6.1.5消防设施完好,具备使用条件。

6.1.6热工与汽机的联锁保护经过试验正确无误。

6.1.7电气与汽机的联锁保护经过试验正确无误。

6.1.8电气各回路传动试验完毕,符合设计要求。

6.1.9启动试验所有区域无人工作、无工作票。

6.2启动前的准备工作。

6.2.1参加启动试验工作的全体人员,在启动前应认真阅读本措施,明确职责。

6.2.2试验人员应准备好有关图纸、资料和试验记录表格。

6.2.3为了防止误送电、误升压,主变出线高压柜断路器应在试验位置,励磁变压器及测量与保护用电压互感器隔离开关应在“断开”位置,没有得到操作命令,任何人不得进行操作。

6.2.4测量发电机一次系统的绝缘电阻及吸收比,应符合产品要求。

6.2.5测量励磁回路所连接设备的绝缘电阻,不应低于0.5MΩ。

6.2.6确认电流二次回路无开路,电压二次回路无短路。

6.2.7投入发电机测量与保护用电压互感器一、二次保险,投入发电机励磁用电压互感器一、二次保险,投入励磁变压器一次保险,检查发电机、主变所有保护回路,控制回路电源均应完好,保护定值整定正确,所有保护出口压板位置正确。

6.2.8准备好启动试验所需表计,接至相应回路,放置在励磁控制屏前:A.测量励磁机励磁电压,0~150V直流电压表一块B.测量励磁电压,0~300V直流电压表一块C.测量励磁电流,0~75mV直流电压表一块D.测量发电机定子电压,0~150V交流电压表两块E.测量发电机定子电流,0~5A交流电流表一块F.电气秒表G.低电压继电器7 主变全压冲击及发变组系统倒送电试验7.1 主变20kV侧后备复合电压闭锁过流保护跳闸时限改为0.5秒,投入主变正常运行时的保护压板,重瓦斯保护投跳闸位置。

7.2 确认主变中性点接地刀闸DS在合闸位置。

7.3 确认主变分接开关档位在第3档。

7.4 确认发电机小室隔离开关G在分闸位置。

7.5 由主变高压侧开关DL对主变进行2次冲击,每次持续受电时间不少于5分钟,每次冲击间隔时间为5分钟。

7.6合上发电机小室隔离开关G,合上励磁PT及避雷器隔离1G、合上励磁变隔离2G、合上仪表及保护PT隔离3G。

7.7确认发电机引出线接头S1点已断开。

7.8由主变高压侧开关DL对主变进行第3次冲击。

7.9检查主变高压侧20kVPT及发电机侧11kV各PT二次电压相序应为正相序、相位及幅值应正确,各保护装置及测控装置电压显示均应正确。

7.10检查同期屏同期回路,手动、自动同期回路同一电源下,同步表指针均应指向12点,各表计应显示正确。

7.11检查励磁屏各电压回路,励磁变二次电压相序应为正相序、相位及幅值应正确。

励磁及仪表PT二次电压相序应为正相序、相位及幅值应正确。

给励磁输出回路接上模拟负载,合上灭磁开关,手、自动调节励磁输出,装置A、B通道工作及切换均应正常。

8发电机升速过程中的试验8.1汽轮机在不同转速时测量转子的绝缘电阻及交流阻抗、功率损耗。

8.2汽轮机在超速试验前后的额定转速下,分别测量发电机转子绕组的绝缘电阻及交流阻抗、功率损耗。

8.3试验时施加电压的峰值不应超过额定励磁电压。

9发电机在额定转速下的试验9.1 发电机空载试验9.1.1空载试验的目的空载试验的主要目的是检查发电机励磁系统的工作情况,观察发电机磁路的饱和程度。

同时可以检查发电机电压回路,录制发电机空载特性曲线。

9.1.2空载试验注意事项(1)继电保护装置应该全部投入,并且能够作用于灭磁。

(2)强励及自动调压装置不应该投入,励磁装置工作在手动状态。

(3)在升压过程中,同时应有专人检查发电机的工作状态,如有无震动,有无冒烟,出口风温是否正常,还需注意观察三相定子电流应等于零,三相定子电压应平衡,核对空载励磁电流,不应大于误差值。

9.1.3操作步骤(1)确认主变高压侧断路器在DL试验位置。

(2)确认发电机小室隔离开关G在分闸位置。

(3)确认发电机引出线接头S1点已连接。

(4)合上发电机小室励磁PT及避雷器隔离1G、合上励磁变隔离2G、合上仪表及保护PT隔离3G。

(5)励磁装置空载过压保护整定值临时改为1.35倍(135V),退出发电机后备保护装置内的过压保护,其余保护全部投入,并且作用于灭磁。

(6)在励磁屏进行操作,合A通道励磁装置交、直流电源空开1Q1、1Q2,合B 通道励磁装置交、直流电源空开2Q1、2Q2。

合励磁电源进线断路器1QS。

合A、B通道输入空开1Q3、2Q3。

合A、B通道输出空开1Q4、2Q4。

(7)将“主/从切换开关”1QK旋至“A”位置,对应状态A套为“主机”,B套为“从机”。

(8)将A套和B套励磁控制器面板小开关分别置于“就地”、“运行”、“自动”位置。

(9)合灭磁开关1QE。

(10)按起励按钮SB1,点增磁按钮缓慢调节励磁电流,使定子电压缓缓升高,当发电机电压分别达到额定电压的40%、60%、80%、100%、130%时,同时读取励磁电流、励磁电压、转子电压值,从而绘制发电机的上升空载特性曲线。

在发电机电压升到11kV时,测量各PT二次电压相序应为正相序、相位及幅值应正确,发电机的输出电压达到额定电压的130%(即14.3KV)时,停留五分钟,对发电机的定子线圈进行匝间感应耐压试验。

然后点减磁按钮,使定子电压缓缓下降,在相应刻度读取励磁电流、励磁电压值,从而绘制发电机的下降空载特性曲线。

(11)再次将发电机电压调整到额定值,测量发电机的转子前后轴电压和绝缘轴承座对地电压,该电压一般在0.5~2V之间而且相同,如果该电压为零,可能绝缘轴承座的绝缘已经破坏,应认真检查处理。

(12)恢复过压保护。

9.2定子空载状态下的灭励磁时间常数测定本项试验采用电气秒表法,在试验前按要求接好线,将低电压继电器整定为36.8V(0.368×100V),并进行模拟试验,证明回路工作正确。

本项试验可在空载试验后进行。

将发电机电压调整到额定值,分灭磁开关1QE,记录电气秒表的动作时间。

9.3定子残压测量灭磁开关分闸后测量定子残压。

先在二次侧测量,再在一次侧测量,在一次侧测量时要注意安全。

本项试验可在9.2项试验后进行。

试验结束后过压保护整定值改回原值。

9.4 发电机短路试验9.4.1短路试验的目的短路试验的主要目的是检查发电机定子三相电流的对称性,同时可以检查发电机电流二次回路,录制发电机短路特性曲线,并结合空载特性求取发电机的参数。
