金属饰面板安装工艺标准(926-1996)
铝塑板施工方案设计

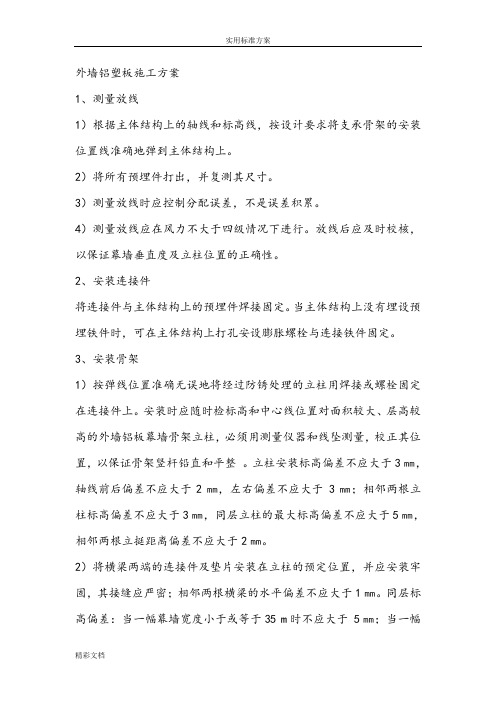

外墙铝塑板施工方案1、测量放线1）根据主体结构上的轴线和标高线，按设计要求将支承骨架的安装位置线准确地弹到主体结构上。
2）将所有预埋件打出，并复测其尺寸。
3）测量放线时应控制分配误差，不是误差积累。
4）测量放线应在风力不大于四级情况下进行。
放线后应及时校核，以保证幕墙垂直度及立柱位置的正确性。
2、安装连接件将连接件与主体结构上的预埋件焊接固定。
当主体结构上没有埋设预埋铁件时，可在主体结构上打孔安设膨胀螺栓与连接铁件固定。
3、安装骨架1）按弹线位置准确无误地将经过防锈处理的立柱用焊接或螺栓固定在连接件上。
安装时应随时检标高和中心线位置对面积较大、层高较高的外墙铝板幕墙骨架立柱，必须用测量仪器和线坠测量，校正其位置，以保证骨架竖杆铅直和平整。
立柱安装标高偏差不应大于3㎜，轴线前后偏差不应大于2㎜，左右偏差不应大于 3㎜；相邻两根立柱标高偏差不应大于3㎜，同层立柱的最大标高偏差不应大于5㎜，相邻两根立挺距离偏差不应大于2㎜。
2）将横梁两端的连接件及垫片安装在立柱的预定位置，并应安装牢固，其接缝应严密；相邻两根横梁的水平偏差不应大于1㎜。
同层标高偏差：当一幅幕墙宽度小于或等于35 m时不应大于 5㎜；当一幅幕墙宽度大于35m时，不应大于7㎜。
4、安装防火材料应采用优质防火棉，抗火期要达到有关部门的要求。
将防火棉用镀锌钢板固定。
应使防火棉连续地密封于楼板与金属板之间的空位上，形成一道防火带，中间不得有空隙。
5、安装铝板1、测量放线按施工图用铆钉或螺栓将铝合金板饰面逐块固定在型钢骨架上。
板与板之间留缝10～15㎜，以便调整安装误差。
金属板安装时，左右、上下的偏差不应大于1.5㎜.6、处理板缝用清洁剂将金属板及框表面清洁干净后,立即在铝板之间的缝隙中先安放密封条或防风雨胶条,再注入硅酮耐候密封胶等材料,注胶要饱满,不能有空隙或气泡.7、处理幕墙收口收口处理可利用金属板将墙板端部及龙骨部位封盖.8、处理变形缝处理变形缝首先要满足建筑物伸缩、沉降的需要，同时也应达到装饰效果。
金属饰面板安装施工工艺标准
S G B Z-0345金属饰面板安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑装饰装修工程施工质量验收规范》GB50210-20011、范围本工艺标准适用于工业与民用建筑工程的内外墙面、屋面、顶棚等各种金属饰面板安装工程。
亦可与玻璃幕墙或大玻璃窗配套应用，以及在建筑物四周的转角部位、玻璃幕墙的伸缩缝、水平部位的压顶等配套应用。
目前生产金属饰面板的厂家较多，各厂的节点构造及安装方法存在一定差异，安装时应仔细了解。
本工艺标准仅叙述了其中一种的作法。
2、施工准备材料要求：彩色涂层钢板：原板多为热轧钢板和镀锌钢板。
为提高钢板的防腐蚀性能和表面性能，须涂覆有机、无机或复合涂层，其中以有机涂层钢板发展较快，常用的有机涂层为聚氯乙烯，此外还有聚丙烯酸酯、环氧树脂、醇酸树脂等。
涂层与钢板的结合方法有薄膜层压法和涂料涂覆法。
彩色涂层钢板的主要用途可作屋面板和墙板等。
上钢三厂生产的塑料复合钢板，长度为1800mm、2000mm，宽度为450mm、500mm、1000mm，厚度有～等多种。
具有耐腐蚀、耐磨、绝缘等性能。
塑料与钢板的剥离强度≥20N/cm。
铝合金板：用于装饰工程的铝合金板，其品种和规格较多。
从表面处理方法分，有阳极氧化处理及喷涂处理。
从常用的色彩分：有银白色、古铜色、金色等。
从几何尺寸分：有条形板和方形板。
条形板的宽度多为80～100mm，厚度多为～，长度6m左右。
方形板包括正方形、长方形等。
用于高层建筑的外墙板，单块面积一般较大，刚度和耐久性要求高，因而板要适当厚一些，甚至要加设肋条。
从装饰效果分：有铝合金花纹板、铝质浅花纹板、铝及铝合金波纹板、铝及铝合金压型板等。
骨架材料：是由横竖杆件拼成，主要材质为铝合金型材或型钢等。
因型钢较便宜，强度高，安装方便，所以多数工程采用角钢或槽钢。
但骨架应预先进行防腐处理，严禁黑铁进楼。
固定骨架的连接件：主要是膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件，其质量必须符合要求。
金属饰面板工程施工工艺
金属饰面板工程施工工艺
金属饰面板是目前建筑装修中常见的一种装饰材料。
正确的施
工工艺可以保证金属饰面板的美观和安全。
以下是金属饰面板工程
施工工艺的相关信息：
材料准备
在施工前，需要准备好所需的金属饰面板、杆件、角码、膨胀
螺栓和安装配件等。
所有材料应当经过检查，确保没有任何损坏或
质量问题。
工具准备
需要准备好所需的工具包括钻头、电动扳手、手动扳手、电锤、切割机、锤子、螺丝刀和梯子等。
施工步骤
1. 确认基材墙体结构和尺寸，按要求在基材墙体表面预留槽口。
2. 安装龙骨，钉上角码。
3. 安装饰面板，用安装配件固定板材。
4. 安装膨胀螺栓。
5. 完善金属饰面板和墙体结构的连接处，确保固定安全可靠。
6. 安装各种辅助构件和装饰件。
7. 清理现场和施工垃圾。
注意事项
1. 施工前应仔细阅读施工图纸和工艺标准。
2. 人员应经过专业培训和持证上岗。
3. 确认好金属饰面板的重量和数量等细节信息。
4. 施工时应注意安全，戴好安全帽、手套和口罩等防护用品。
5. 确定好施工的顺序和方法，确保施工过程顺畅，降低变更和
返工率。
以上是金属饰面板工程施工工艺的相关信息。
在施工前，应该
充分了解工艺要求，准备好相关的材料和工具。
在施工中，应该严
格按照施工标准进行作业，不断检查和整改，确保施工质量。
同时，工人们也要注意自我保护，确保自身的安全。
金属饰面板安装施工工艺标准
SGBZ-0345金属饰面板安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑装饰装修工程施工质量验收规范》GB50210-20011、范围本工艺标准适用于工业与民用建筑工程的内外墙面、屋面、顶棚等各种金属饰面板安装工程。
亦可与玻璃幕墙或大玻璃窗配套应用，以及在建筑物四周的转角部位、玻璃幕墙的伸缩缝、水平部位的压顶等配套应用。
目前生产金属饰面板的厂家较多，各厂的节点构造及安装方法存在一定差异，安装时应仔细了解。
本工艺标准仅叙述了其中一种的作法。
2、施工准备2.1材料要求：2.1.1彩色涂层钢板：原板多为热轧钢板和镀锌钢板。
为提高钢板的防腐蚀性能和表面性能，须涂覆有机、无机或复合涂层，其中以有机涂层钢板发展较快，常用的有机涂层为聚氯乙烯，此外还有聚丙烯酸酯、环氧树脂、醇酸树脂等。
涂层与钢板的结合方法有薄膜层压法和涂料涂覆法。
彩色涂层钢板的主要用途可作屋面板和墙板等。
上钢三厂生产的塑料复合钢板，长度为1800mm、2000mm，宽度为450mm、500mm、1000mm，厚度有0.35～2.0mm等多种。
具有耐腐蚀、耐磨、绝缘等性能。
塑料与钢板的剥离强度≥20N/cm。
2.1.2铝合金板：用于装饰工程的铝合金板，其品种和规格较多。
从表面处理方法分，有阳极氧化处理及喷涂处理。
从常用的色彩分：有银白色、古铜色、金色等。
从几何尺寸分：有条形板和方形板。
条形板的宽度多为80～100mm，厚度多为0.5～1.5mm，长度6m左右。
方形板包括正方形、长方形等。
用于高层建筑的外墙板，单块面积一般较大，刚度和耐久性要求高，因而板要适当厚一些，甚至要加设肋条。
从装饰效果分：有铝合金花纹板、铝质浅花纹板、铝及铝合金波纹板、铝及铝合金压型板等。
2.1.3骨架材料：是由横竖杆件拼成，主要材质为铝合金型材或型钢等。
因型钢较便宜，强度高，安装方便，所以多数工程采用角钢或槽钢。
但骨架应预先进行防腐处理，严禁黑铁进楼。
金属饰面板安装施工方案及方法
金属饰面板安装施工方案及方法
1、放线
基层处理好后，首先将支撑骨架安装位置准确的按设计图要求弹至主体结构上，详细标定出来。
2、安装固定连接件
L 形钢、铝材骨架的横、竖杆件是通过连接件与基体结构固定的。
连接件常于墙面上打膨胀螺栓或与结构预埋铁件焊接的方法固定。
连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。
后置埋件的现场拉拔强度必须符合设计要求。
3、安装固定骨架
骨架安装前必须先进行防腐处理，安装中随时检查标高，中心线位置。
对于面积较大，层高较高的外墙铝板饰面骨架竖杆，必须用线锤和仪器测量校正，保证垂直和平整。
1.16.4 铝板饰面板的安装
将铝合金板用螺旋直接固定在型钢上。
4、细部处理
对于边角、压顶等部位须做细部。
利用铝合金成型的边缘收口板，在墙边缘部位将连接件等全部遮盖，连接可利用墙面板安装的连接件，用螺旋连接，以保证美观。
5、质量要求
1.16.6.1 铝板表面应平整、洁净、色泽一致、无裂痕和缺损。
1.16.6.2 铝板嵌缝应密实、平直，宽度和深度应符合设计要求。
1.16.6.3 安装的允许偏差详见表5-9：。
金属饰面板安装施工方法
第一节金属饰面板安装施工方法1.材料要求（1）彩色涂层钢板：为热扎钢板或镀锌钢板，为提高钢板的防腐性能和表观质量，须涂刷有机、无机或复合涂层。
（2）铝合金板，经过阳极氧化处理，厚度为3mm。
（3）骨架材料：由横竖杆件拼成，主要材质为铝合金型材或型钢等，当采用角钢或槽钢作骨架时，必须先进行防腐处理，严禁不经防腐处理的钢材用于工程。
（4）连接件：主要是膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需的连接件，其质量必须符合要求。
2.主要机具设备：切割机、成型机、弯边机、砂轮机、手提电钻、电锤、手提砂轮、加工操作台、钢板尺、长卷尺、盒尺、小线、钢凿子、铅丝、粉线包、墨斗等。
3.作业条件（1）墙面抹灰已完毕，且经过干燥，含水率不高于8%，木制品含水率不大于12%。
（2）水电及设备、顶墙上预留、预埋件已完。
（3）检查安装饰面板的基层，并作好隐蔽验收记录。
（4）操作架已搭设并经有关部门检查验收通过。
（5）对施工人员进行技术交底，应强调技术措施、质量要求和成品保护。
大面积施工前，先作样板间，经业主、建筑师、监理联合检验合格后，方可组织施工。
4.施工操作工艺（1）工艺流程：吊直、套方、找规矩、弹线→固定骨架连接件→固定骨架→金属饰面板安装→收口构造（2）根据设计图纸的要求和几何尺寸，对要镶贴金属面板的大部面进行吊直、套方、找规矩，并进行实测和弹线，确定饰面墙板的尺寸和数量。
（3）连接件固定：骨架的横竖杆件是通过连接件与结构固定的，连接件与结构之间，采用膨胀螺栓固定，施工时在螺栓位置画线按线开孔。
（4）固定骨架：骨架进行防腐处理后开始安装，要求位置准确、结合牢固，安装后要全面检查中心线、表面标高，为保证饰面板的安装精度，宜用经纬仪对横竖杆件进行贯通，变形缝处需作妥善处理。
（5）饰面板安装：墙板的安装顺序是从每面墙的边部竖向第一排下部的第一块板开始，自下而上安装，安装完该面墙的第一排再安装第二排。
每安装铺设10排墙板后，应吊线检查一次，以便及时消除误差。
金属饰面板施工工艺标准
金属饰面板施工工艺标准1适用范围本标准适用于建筑工程室内、外墙面、柱面金属饰面板安装施工。
2施工准备2.1材料2.1.1金属饰面板：金属饰面板一般包括铝塑复合板、单层铝板和不锈钢等。
板材的品种、规格、颜色以及防火、防腐处理应符合设计要求。
金属饰面板应具有产品出厂合格证和材料检测报告。
其拉技术性能应答合下列规定：2.1.1.1铝塑复合板：铝塑复合板的上下两层铝合金板的厚度均应为0.5mm，其性能应符合现行国家标准《铝塑复合板》GB/T17748的规定的技术要求。
铝合金板与夹心层的剥离强度标准值应大于7N/mm。
2.1.1.2单层铝板：单层铝板的技术性能应符合现行国家标准《铝及铝合金轧制板材》GB/T3880、《变形铝及铝合金状态代号》GB/T16475的规定。
2.1.1.3不锈钢板：不锈钢板的技术性能应符合现行国家标准《不锈钢冷轧钢板》GB/T3280、《不锈钢热轧钢板》GB/T4237、《不锈钢和耐热冷轧带钢》GB/T4239的规定。
2.1.2辅料2.1.2.1龙骨：应根据设计要求确定龙骨的材质、规格、型号。
一般情况下龙骨采用方钢管、镀锌扁钢、角钢或轻钢龙骨等。
龙骨应具有产品出厂合格证和材料报告，有复试要注的材料，还应具有复试报告，龙骨材质的技术性能应符合现行国家标准《碳素结构钢》GB/T700、《合金结构钢》GB/T3077的规定。
2.1.2.2附件、配件：与龙骨配套的连接固定件和吊挂件、装配件。
各连接固定件、吊挂件和配件的材质宜采用铝合金或不锈钢件。
膨胀螺栓、铁垫板、垫圈、螺栓等。
各附件、配件的质量应符合设计要求。
2.1.3嵌缝材料：主要包括密封胶条（应为挤出成型）、硅酮耐候密封胶、硅酮结构密封胶等，嵌缝材料的种类应符合设计要求，必须具有产品合格证和材料检测报告，同时其技术性能应符合现行国家标准的规定。
产应有相容性试验报告。
2.1.4保温、吸音材料：应根据设计要求和选用保温、吸音材料应具有产品出厂合格证及材料性能检测报告。
金属幕墙饰面板安装施工工艺标准
金属幕墙饰面板安装施工工艺标准本工艺标准适用于民用建筑工程的内外墙面、屋面、顶棚等各种金属饰面板安装工程。
本工艺标准仅叙述其中一种方法。
1 施工准备1.1 材料1.1.1 铝合金饰面板和管架材料必须符合设计要求的材质、种类、规格、型号，其质量应符合有关标准规定。
1.1.2 彩色涂层钢板：原板多为热轧钢板和镀锌钢板。
为提高钢板的防腐蚀性能，需涂覆有机、无机或复合涂层，其中以有机涂层钢板发展较快，常用的有机涂层为聚氯乙烯，此外还有聚丙稀酸酯、环氧树脂、醇酸树脂等。
涂层与钢板的结合方法有薄膜层压法和涂料涂覆法。
彩色涂层钢板的主要用途可作屋面板和墙板等。
1.1.3 铝合金板：用于装饰工程的铝合金板，其品种规格较多，如单层吕板、铝塑复合板、铝合金蜂窝板等。
从表面处理方法看，有阳极氧化处理及喷涂处理。
从常用的色彩分：有银白色、古铜色、金色等。
从几何尺寸分：有条形板和方形板。
条形板的宽度多为80～100mm,厚度多为0.5～1.5mm，长度为6m左右。
方形板包括正方形、长方形等。
用于高层建筑的外墙板，单块面积一般较大，刚度和耐久性要求高，因而板要适当厚一些，甚至要加设肋条。
从装饰效果分：有铝合金花纹板、铝质浅花纹板、铝和铝合金波纹板、铝和铝合金压型板等。
1.1.4 骨架材料：是由横竖杆件拼成，主要材质为铝合金型材或型钢等。
因型钢较便宜，强度高，安装方便，所以多数工程采用角钢或槽钢。
但骨架应预先防腐处理，严禁黑铁进楼。
1.1.5固定骨架的连接件：主要是膨胀螺栓、铁垫板、垫圈、螺帽及骨架固定的各种设计和安装所需要的连接件，其质量必须符合要求。
1.2可根据金属饰面板工艺要求选择机具。
2 作业条件2.1混凝土和墙面抹灰已完成，且经过干燥，含水率不高于8%；木材制品不得大于12%。
2.2 水电及设备、屋顶、墙上预留预埋件已完成。
垂直运输的机具均事先准备好。
2.3 要事先检查安装饰面板工程的基层，合格后方可进行安装工序。
金属饰面板安装施工方案及工艺方法
(1)彩色涂层钢板：为热扎钢板或镀锌钢板，为提高钢板的防腐性能和表观质量，须涂刷有机、无机或复合涂层。
(2)铝合金板，经过阳极氧化处理，厚度为3mm。
(3)骨架材料：由横竖杆件拼成，主要材质为铝合金型材或型钢等，当采用角钢或槽钢作骨架时，必须先进行防腐处理，严禁不经防腐处理的钢材用于工程。
(4)连接件：主要是膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需的连接件，其质量必须符合要求。
切割机、成型机、弯边机、砂轮机、手提电钻、电锤、手提砂轮、加工操作台、钢板尺、长卷尺、盒尺、小线、钢凿子、铅丝、粉线包、墨斗等。
(1) 墙面抹灰已完毕，且经过干燥，含水率不高于8%，木制品含水率不大于12%。
(2)水电及设备、顶墙上预留、预埋件已完。
(3)检查安装饰面板的基层，并作好隐蔽验收记录。
(4)操作架已搭设并经有关部门检查验收通过。
(5)对施工人员进行技术交底，应强调技术措施、质量要求和成品保护。
大面积施工前，先作样板间，经业主、建筑师、监理联合检验合格后，方可组织施工。
(1)工艺流程：吊直、套方、找规矩、弹线→ 固定骨架连接件→ 固定骨架→金属饰面板安装→收口构造(2)根据设计图纸的要求和几何尺寸，对要镶贴金属面板的大部面进行吊直、套方、找规矩，并进行实测和弹线，确定饰面墙板的尺寸和数量。
(3)连接件固定：骨架的横竖杆件是通过连接件与结构固定的，连接件与结构之间，采用膨胀螺栓固定，施工时在螺栓位置画线按线开孔。
(4)固定骨架：骨架进行防腐处理后开始安装，要求位置准确、结合牢固，安装后要全面检查中心线、表面标高，为保证饰面板的安装精度，宜用经纬仪对横竖杆件进行贯通，变形缝处需作妥善处理。
(5)饰面板安装：墙板的安装顺序是从每面墙的边部竖向第一排下部的第一块板开始，自下而上安装，安装完该面墙的第一排再安装第二排。
每安装铺设10 排墙板后，应吊线检查一次，以便及时消除误差。
为保证墙面外观质量，螺栓位置必须准确，并应用单面施工的钩形螺栓固定，使螺栓的位置横平竖直。
不锈钢饰面安装施工工艺标准[详]
不锈钢饰面安装施工工艺不锈钢饰面已是现代室内装饰工程中常用饰面。
为了取得较好的装饰效果，一般不锈钢饰面用材厚度不宜低于1.2mm ，最好需1.5mm 厚。
这样才能保证不锈钢饰面不产生凹凸不平的视觉不适感。
不锈钢饰面一般不宜直接安装于水泥基墙柱面，而要用胶合板或其他衬板作基层，不锈钢合板粘贴于基层木板上。
1. 操作程序钻孔扎榫钻孔扎榫不锈钢板铺贴2. 操作要点2.1 出翻样图在不锈钢板订货，安装前一定要出翻样图，翻样图要根据设计饰面布置，结合实际施工面的形式，面积大小，确定每块铝塑复合板的规格、尺寸、安装方式、基层构造，粘接剂型号，接缝尺寸（一般3-5mm ）圆柱还要确定接缝的构造形式等等。
2.2 基层处理用托线板检查墙面垂直度和平整度。
如墙面平整误差在10mm 以内，采取垫补砂浆修整的办法，如误差大于10mm ，可在墙面与木龙骨之间加垫木来解决，以保证木龙骨的平整度和垂直度。
2.3 弹线根据翻样图确定的基层构造尺寸，在墙面上弹出木筋的水平，垂直尺寸线，弹线尺寸必须正确。
2.4 钻孔、扎榫用12---16mm 的冲击钻头，在基层面上按弹线位置钻孔，孔深不小于40mm ，一般孔距小等于500mm 。
在孔眼中打入直木榫可用柏油浸泡，待干后打入孔眼，并将木榫表面与墙面削平。
径略大于孔径的木榫如在湿潮地区或墙面易受潮湿的部位2.5 固定木龙骨木龙骨的截面尺寸一般为30mm ×50mm 。
木龙骨的间距一般为500mm 。
如果基层板厚12mm 时，木龙骨的间距可放大到600mm ，如果基层板厚13mm 时，木龙骨的间距可放大到800mm 。
木龙骨与基层连接用钉子的长度一般为木龙骨厚度的2—2.5 倍。
竖向龙骨要垂直。
水平，竖向龙骨要在一个平面上。
2.6 防潮、防火处理在潮湿区域，基层上需作防潮处理，一般可用水性高分子防水涂料涂二遍。
木龙骨都要作防火处理，方法是在木龙骨上涂防火漆。
2.7 基层板固定隐蔽工程验收后，可固定基层板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属饰面板安装工艺标准（926-1996）范围本工艺标准适用于工业与民用建筑工程的内外墙面、屋面、顶棚等各种金属饰面板安装工程。
亦可与玻璃幕墙或大玻璃窗配套应用，以及在建筑物四周的转角部位、玻璃幕墙的伸缩缝、水平部位的压顶等配套应用。
目前生产金属饰面板的厂家较多，各厂的节点构造及安装方法存在一定差异，安装时应仔细了解。
本工艺标准仅叙述了其中一种的作法。
施工准备2.1 材料要求：2.1.1 彩色涂层钢板：原板多为热轧钢板和镀锌钢板。
为提高钢板的防腐蚀性能和表面性能，须涂覆有机、无机或复合涂层，其中以有机涂层钢板发展较快，常用的有机涂层为聚氯乙烯，此外还有聚丙烯酸酯、环氧树脂、醇酸树脂等。
涂层与钢板的结合方法有薄膜层压法和涂料涂覆法。
彩色涂层钢板的主要用途可作屋面板和墙板等。
上钢三厂生产的塑料复合钢板，长度为1800mm、2000mm，宽度为450mm、500mm、1000mm，厚度有0.35～2.0mm等多种。
具有耐腐蚀、耐磨、绝缘等性能。
塑料与钢板的剥离强度≥20N/cm。
2.1.2 铝合金板：用于装饰工程的铝合金板，其品种和规格较多。
从表面处理方法分，有阳极氧化处理及喷涂处理。
从常用的色彩分：有银白色、古铜色、金色等。
从几何尺寸分：有条形板和方形板。
条形板的宽度多为80～100mm，厚度多为0.5～1.5mm，长度6m左右。
方形板包括正方形、长方形等。
用于高层建筑的外墙板，单块面积一般较大，刚度和耐久性要求高，因而板要适当厚一些，甚至要加设肋条。
从装饰效果分；有铝合金花纹板、铝质浅花纹板、铝及铝合金波纹板、铝及铝合金压型板等。
2.1.3 骨架材料：是由横竖杆件拼成，主要材质为铝合金型材或型钢等。
因型钢较便宜，强度高，安装方便，所以多数工程采用角钢或槽钢。
但骨架应预先进行防腐处理，严禁黑铁进楼。
2.1.4 固定骨架的连接件：主要是膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件，其质量必须符合要求。
2.2 主要机具：2.2.1 裁割、加工、组装金属板等所需的工作台、切割机、成型机、弯边机具、砂轮机、连接金属板的手提电钻、混凝土墙打眼电钻、钢板尺（1m长）、长卷尺、盒尺、锤子、各种形状圆（扁）的钢凿子、铅丝、弹线用的粉线包、墨斗、小白线、手提砂轮、钳子、铁制水平尺、棉丝、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。
2.3 作业条件：2.3.1 混凝土和墙面抹灰已完成，且经过干燥，含水率不高于8%；木材制品不得大于12%。
2.3.2 水电及设备、顶墙上预留预埋件已完。
垂直运输的机具均事先准备好。
2.3.3 要事先检查安装饰面板工程的基层，并作好隐预检记录，合格后方可进行安装工序。
2.3.4 外架子（高层多用吊篮或吊架子）应提前支搭和安装好，多层房屋宜选用双排架子或桥架，其横竖杆及拉杆等应离开墙面和门窗口角150～200mm。
架子的步高和支搭要符合施工要求和安全操作规程。
2.3.5 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护。
大面积施工前应先做样板间，经质检部门鉴定合格后，方可组织班组施工。
操作工艺3.1 工艺流程：原则上是自下而上安装墙面。
吊直、套方、找规矩、弹线→固定骨架的连接件→固定骨架→金属饰面板安装→收口构造3.2 吊直、套方、找规矩、弹线：首先根据设计图纸的要求和几何尺寸，要对镶贴金属饰面板的墙面进行吊直、套方、找规矩并一次实测和弹线，确定饰面墙板的尺寸和数量。
3.3 固定骨架的连接件：骨架的横竖杆件是通过连接件与结构固定的，而连接件与结构之间，可以与结构的预埋件焊牢，也可以在墙上打膨胀螺栓。
因后一种方法比较灵活，尺寸误差较小，容易保证位置的准确性，因而实际施工中采用的比较多。
须在螺栓位置画线按线开孔。
3.4 固定骨架：其构造如图9-8、图9-9所示。
骨架应预先进行防腐处理。
安装骨架位置要准确，结合要牢固。
安装后应全面检查中心线、表面标高等。
对高层建筑外墙，为了保证饰面板的安装精度，宜用经纬仪对横竖杆件进行贯通。
变形缝、沉降缝等应妥善处理。
3.5 金属饰面安装：墙板的安装顺序是从每面墙的过部竖向第一排下部第一块板开始，自下而上安装。
安装完该面墙的第一排再安装第二排。
每安装铺设10排墙板后，应吊线检查一次，以便及时消除误差。
为了保证墙面外观质量，螺栓位置必须准确，并采用单面施工的钩形螺栓固定，使螺栓的位置横平竖直。
固定金属饰面板的方法，常用的主要有两种。
一是将板条或方板用螺丝拧到型钢或木架上，这种方法耐久性较好，多用于外墙。
另一种是将板条卡在特制的龙骨上，此法多用于室内。
板与板之间的缝隙一般为10～20mm，多用橡胶条或密封箭弹性材料处理。
当饰面板安装完毕，要注意在易于被污染的部位要用塑料薄膜覆盖保护。
易被划、碰的部位，应设安全栏杆保护。
3.6 收口构造：其构造如图9-10所示。
水平部位的压顶、端部的收口、伸缩缝的处理、两种不同材料的交接处理等，不仅关系到装饰效果，而且对使用功能也有较大的影响。
因此，一般多用特制的两种材质性能相似的成型金属板进行妥善处理。
图9-10 安装节点大样构造比较简单和转角处理方法，大多是用一条较厚的（1.5mm）的直角形金属板，与外墙板用螺栓连接固定牢，其转角部位处理见图9-11、图9-12所示。
窗台、女儿墙的上部，均属于水平部位的压顶处理（图9-13）即用铝合金板盖住，使之能阻挡风雨浸透。
水平桥的固定，一般先在基层焊上钢骨架，然后用螺栓将盖板固定在骨架上。
盖板之间的连接直采取搭接的方法（高处压低处，搭接宽度符合设计要求，并用胶密封）。
墙面边缘部位的收口处理（图9-14），是用颜色相似的铝合金成形板将墙板端部及龙骨部位封住。
墙面下端的收口处，是用一条特制的披水板，将板的下端封住，同时将板与墙之间的缝隙盖住，防止雨水渗入室内（图9-15）。
伸缩缝、沉降缝的处理（图9-16），首先要适应建筑物伸缩、沉降的需要，同时也应考虑装饰效果。
另外，此部位也是防水的薄弱环节，其构造节点应周密考虑。
一般可用氯丁橡胶带起连接、密封作用。
墙板的外、内包角及钢窗周围的泛水板等须在现场加工的异形件，应参考图纸，对安装好的墙面进行实测套足尺，确定其形状尺寸，使其加工准确、便于安装。
质量标准4.1 保证项目：图9-14 边缘部位的收口处理4.1.1 金属饰面板的品种、质量、颜色、花型、线条必须符合设计要求，要有产品合格证。
4.1.2 墙体骨架如采用钢龙骨时，其规格、形状必须符合设计要求，要认真进行除锈、防腐处理。
板面与骨架的固定必须牢固，不得松动。
图9-15 铝合金板墙下端处理4.2 基本项目：4.2.1 金属饰面板安装，当设计无要求时，宜采用抽芯铝铆钉，中间必须垫橡胶垫圈。
抽芯铝铆钉间距以控制在100～150mm为宜。
4.2.2 安装突出墙面的窗台、窗套凸线等部位的金属饰面时，裁板尺寸应准确，边角整齐光滑，搭接尺寸及方向应正确。
4.2.3 板材安装时严禁采用对接。
搭接长度应符合设计要求，不得有透缝现象。
4.2.4 当外墙内侧骨架安装完后，应及时浇筑混凝土导墙，其高度、厚度及混凝土强度等级应符合设计要求，若设计无要求时，可按踢脚作法处理。
4.2.5 保温材料的品种、堆集密度应符合设计要求，并应填塞饱满，不留空隙。
4.2.6 金属饰面表面应平整、洁净，色泽协调、无变色、泛碱、污痕和显著的光泽受损处。
4.2.7 金属饰面板接缝应填嵌密实、平直、宽窄均匀，颜色一致。
阴阳角处的板搭接方向正确，非整砖使用部位适宜。
4.2.8 突出物周围的板应用整传套割吻合，边缘整齐；墙裙、贴脸等突出墙面的厚度一致。
4.2.9 流水坡向正确，滴水线（槽）顺直。
4.3 允许偏差项目，见表9-33。
成品保护5.1 要及时清擦干净残留在门窗框和金属饰面板上的污物如密封胶、手印、水等杂物，宜粘贴保护膜，预防污染、锈蚀。
图9-16 沉降缝构造处理金属饰面板安装允许偏差表9-33允许偏差 (mm)铝合金板压型钢板室内 2 2室外 3 32 表面平整3 3 用2m托线板和塞尺检查3 阳角方正 3 3 用20cm方尺和塞尺检查4 接缝平直 0.5 1 拉5m小线和尺量检查5 墙裙上口平直 2 3 拉5m小线和尺量检查6 接缝高低 1 1 用钢板短尺和塞尺检查5.2 认真贯彻合理施工顺序，少数工种（水、电、通风、设备安装等）的活应做在前面，防止损坏、污染金属面板。
5.3 拆除架子时注意不要碰撞金属饰面板。
应注意的质量问题6.1 漏：饰面板不漏是其主要功能，应加以保证。
首先要从每安装一块饰面板起，就必须严格按照规范规程去认真施工，尤其是收口构造的各部位必须处理好，质检部门检查要及时到位。
6.2 打胶、嵌缝：这与漏有非常密切的关系，如干不好会出大事。
据不完全的统计，打胶、嵌缝造成渗漏和返工，占玻璃幕墙、金属饰面板和铝合金门窗安装工程量约30%，是三种外装饰工程质量通病的大头，因此要重视打胶、嵌缝这道工序。
6.3 分格缝不匀、不直：主要是施工前没有认真按照图纸尺寸，核对结构施工的实际尺寸，加上分段分块弹线不细、拉线不直和吊线检查不勤等造成。
6.4 墙面脏：其主要原因是多方面的，一是操作工艺造成，即自下而上的安装方法和工艺直接给成品保护带来一定的难度，越是高层其难度就越大；二是操作人员必须养成随干随清擦的良好习惯；三是要加强成品保护的管理和教育工作；四是竣工前要自上而下的进行全面的清擦工作。
还要注质量记录本工艺标准应具备以下质量记录：7.1 金属饰面板及连接件出厂合格证。
7.2 本分项工程质量验评表。
7.3 抗风压和淋水试验报告单等。
