7.二元液系气液相图的绘制
实验D-7二元液系相图-基础化学实验中心
实验D-5 溶液的二元液系T-X图实验目的1.采用回流冷凝法测定不同浓度的二元液系的沸点和气液两相组成，绘制其沸点∽组成(t∽X)图（包括液体折射率工作曲线的绘制），并描述其相图特征，找出其恒沸点温度与组成。
2.用阿贝折光仪测量液体和蒸汽的组成。
了解液体折光率的测量原理和方法。
实验原理一个完全互溶双液体系的沸点∽组成图，表明在气液两相平衡时，沸点与气液两相组成的关系；它对于了解这一体系的性质及精馏过程都有很大的实用价值．在恒压下完全互溶的双液体系T∽X有下列三种情况：1．所有组成溶液沸点介于二纯组分沸点之间，如苯与甲苯(图D5-1A)。
2．有最高恒沸点，如卤化氢和水(图D5-1B)。
3．有最低恒沸点，如苯和乙醇(图D5-1C)。
A B C图D5-1 二元液系相图在图D5-1A中，A'LB'代表液相线，A'VB'代表气相线，等温水平线与气相线和液相线的交点分别代表在该温度时相互成平衡的气相和液相的组成．在图D5-1c中，绘制沸点∽组成图的原理说明如下：当总组成为X的溶液加热时，体系的温度沿着虚线上升，当温度达到T时(即和液相线相交时)溶液开始沸腾，此时平衡的气相组成为yV ，液相组成为X.温度升至Ti，气相组成为yi，液相组成为xi，在此相区f＝C - P + 2式中：f为自由度；P为相数；C为组分数。
在本实验中C＝2，在二相区(气、液二相)，P ＝ 2，∴f＝2，由于压力指定(实验在恒压下进行)所以在二相区内f＝l，因此，若指定温度则气液相浓度就不可改变，此时气、液两相的相对量亦不可变(服从杠杆原理);反之，若指定了气液相的相对量从而气液相组成一定，则沸点也确定了。
本实验采用后者使用Ellis平衡蒸馏仪利用回流方法保持气液两相相对量一定，测定平衡时的沸点，并分别收集气相冷凝液和液相的样品，用化学方法或物理方法分析其组成，这样在T—X图上可找到此沸点T1时互成平衡的液相组成Xl和气相组成yl。
二元液系相图(实验数据分析)
二元液系相图(实验数据分析) LtD实验名称:二元液系相图学院:XXXXXXXXXX班级：XXXXXXXXX姓名〔学号〕：XXX(XXXXXXXX) 指导教师：XXX实验时间：XXXXXXXXXXXXXX二元液系相图一、实验目的1.测定环己烷-乙醇系统的沸点组成图〔T-X图〕。
2.掌握阿贝〔Abbe〕折光仪的使用方法。
二、实验原理两种液态物质以任何比例混合都形成均相溶液的系统称这完全互中溶双液系。
在恒定压力下溶液沸点与平衡的气液相组成的关系，可用沸点－组成图(t－x图)表示。
完全互溶双液系的沸点－组成图可分为两三种：一种为最简单的情况，溶液沸点介于两个纯组分沸点之间，如图6-1所示。
纵坐标表示温度，横坐标表示组分B的摩尔分数(x B，y B)。
下面一条曲线表示气液平衡时温度(即溶液沸点)与液想组成的关系，称液相线(T－x线)。
上面的线表示平衡温度与气相组成的关系,称气相线(T－y线)。
假设总组成为Z B的系统在压力p及温度t时到达气液两相平衡，其液相组成为x B气相组成为y B(见图6-1)。
另两种类型为具有恒沸点的完全互溶双液系统气液平衡相图，如图6-2所示。
其中(a)为具有低恒沸点相图，(b)为具有高恒沸点相图。
这两类相图中气相线与液相线在某处相切。
相切点对应的温度称为恒沸温度，对应组成的混合物称恒沸混合物。
恒沸混合物在恒沸点达气液平衡，平衡的气、液组成相同。
同一双液系在不同压力下，恒沸点及恒沸混合物是不同的。
本实验绘制环己烷-乙醇二元液系的T-X图。
其方法为将不同组成的溶液于蒸馏仪中进行蒸馏，沸腾平衡后记下温度，依次吸取少量的蒸馏液和蒸出液。
分别用阿贝折光计测定其折射率，然后由环己烷-乙醇的折射率-组成标准曲线或其数据表确定相应组成，从而绘制环己烷-乙醇二元液系相图。
三、仪器和试剂沸点测定仪；取样管；阿贝折光仪。
环己烷〔分析纯〕；无水乙醇〔分析纯〕；环己烷摩尔分数分别为0.2、0.4、0.6、0.8的乙醇溶液。
气液相图的绘制
物理化学实验（EXPERIMENTS OF PHYSICAL CHEMISTRY）
南通大学（Nantong University）
双液系气液平衡相图的绘制
四、实验步骤 1、工作曲线的绘制 本步骤省略。直接根据书上提供的数据绘制出
25℃下环已烷—乙醇双液系系列标准溶液的折光率组成工作曲线。
物理化学实验（EXPERIMENTS OF PHYSICAL CHEMISTRY）
南通大学（Nantong University）
物理化学实验（EXPERIMENTS OF PHYSICAL CHEMISTRY）
南通大学（Nantong University）
双液系气液平衡相图的绘制
五、数据记录及处理 （二）数据处理
样品号 压力校正 沸点 露径校正 测量沸点 校正沸点 1 折射率 2 3 1 2 3 4 5 6 7 8
气相冷凝液
1-目镜；2-放大镜；3-恒温水接头； 4-消色补偿器 5、6-棱镜；7-反射镜；8-温度计
率。
物理化学实验（EXPERIMENTS OF PHYSICAL CHEMISTRY） 南通大学（Nantong University）
平均值
组成 1 折射率 2 3 平均值 组成
液相冷凝液
物理化学实验（EXPERIMENTS OF PHYSICAL CHEMISTRY）
南通大学（Nantong University）
二组分系统气液平衡相图的绘制(含数据)
二组分系统气液平衡相图的绘制一实验目的1.确定不同组成的环己烷——乙醇溶液的沸点及气、液两相的平衡浓度，由此绘制其沸点组成图。
2.掌握阿贝折射仪的原理及使用方法。
二实验原理本实验用回流冷凝法测定不同浓度的环己烷——乙醇溶液的沸点和气、液两相的组成，从而绘制T----x图。
下图为环己烷——乙醇的沸点组成图的大致形状，ADC和BEC为气相线，AD´C和BE´C 为液相线。
体系总组成为x的溶液开始沸腾时，气象组成为y ，继续蒸馏，气相量增加，液相量减少（总量不变），溶液温度上升，回流作用，控制了两相的量一定，沸点一定。
此时，气相组成为y´，与其平衡的液相组成为x´，体系的平衡沸点为t沸，此时气液两相服从杠杆原理。
当压力一定时，对两相共存区进行相律分析：独立组分K=2，相数P=2，则自由度f=K－P＋1=2－2＋1=1即有，体系温度一定，则气液两相成分确定。
总量一定时，亮相的量也一定。
在一实验装置中，控制气液两相的相对量一定，使体系温度一定，则气液组成一定。
用精密温度计可以测出平衡温度，取出气液两相样品测定其折射率可以求出其组成。
折射率和组成有一一对应关系，可以通过测定仪系列已知组成的样品折射率，绘出工作曲线。
测出样品就可以从工作曲线上找到未知样品的组成。
三仪器与药品仪器：阿贝折射仪、超级恒温槽、蒸馏瓶、调压变压器、1/10℃刻度温度计、25ml移液管一支、5ml、10ml移液管各两支、锥形瓶四个、滴管若干支药品：环己烷、乙醇、丙酮四实验步骤1.工作曲线的测定把超级恒温槽调至25℃，连接好恒温槽与阿贝折射仪，使恒温水流经折射仪。
准确配制下列溶液，测定纯环己烷，乙醇和下列溶液的折射率，并测定溶液温度。
环己烷 1 2 3 4ml乙醇 4 3 2 1ml2.测定环己烷的沸点按图装好仪器，调压变压器调至最小，将25ml苯加入蒸馏瓶，打开冷凝水，接通电源，缓慢增加电压，加压至12～16V，加压至液体沸腾使，记下温度稳定值。
双液系气—液平衡相图的绘制.
双液系气—液平衡相图的绘制实验目的1．掌握回流冷凝法测定溶液沸点的方法；2．绘制常压下环己烷—乙醇双液系的T—X图，找出恒沸点混合物的组成和最低恒沸点；3．掌握阿贝折射仪的使用方法。
实验原理在常温下，任意两种液体混合而成的体系称为双液系。
若两液体能按任意比例互溶，则称完全互溶双液体系。
液体的沸点是指液体的蒸汽压与外界大气压相等时的温度，在一定的外压下，纯液体的沸点是恒定的。
而双液体系的沸点不仅与外压有关，还与双液体系的组成有关。
图（a）是一种最简单的完全互溶双液体系的T—X图。
图中纵轴是温度（沸点）T，横轴是液体B的摩尔分数（或质量百分组成），上面一条是气相线，下面一条是液相线，对应于同一沸点温度的两曲线上的两个点，就是互相成平衡的气相点和液相点，其相应的组成可从横轴上获得，因此如果在恒压下将溶液蒸馏，测定气相馏出液和液相蒸馏液的组成就能绘出T—X图。
如果液体与拉乌尔定律的偏差不大，溶液沸点介于两种纯液体沸点之间，如图(a)所示。
溶液与拉乌尔定律有较大的负偏差，溶液存在最高沸点，如图（b）所示。
溶液与拉乌尔定律有较大的正偏差，溶液存在最低沸点，如图（c）所示。
t / otBt / oCtBtA tB B (b) tA A tA xB(a)BAxt / oBAB(c)x'B最高或最低时的气液两相组成相同，这些点称为恒沸点，相应的溶液称为恒沸点混合物。
恒沸点混合物蒸馏时，所得到的气液两相组成相同，靠蒸馏法无法改变其组成。
本实验环己烷—乙醇为体系，属于上述第三类型。
用回流冷凝法测定环己烷—乙醇体系的沸点—组成图，其方法是用阿贝折射仪测定不同组成的体系，在沸点温度时气液相的折射率，再从折射率—组成工作曲线上查得相应的组成，然后绘制沸点—组成图。
沸点仪如右图所示。
实验仪器与试剂沸点仪、阿贝折射仪、调压变压器、温度计、烧杯、量筒、长、短毛细滴管环己烷、乙醇实验步骤1. 在沸点仪中加入30ml乙醇，加热使之沸腾，回流并观察温度计的变化，待温度稳定1~2分钟，分别记下沸点仪中温度计的沸点仪温度观和环境温度环。
双液系气液平衡相图的绘制

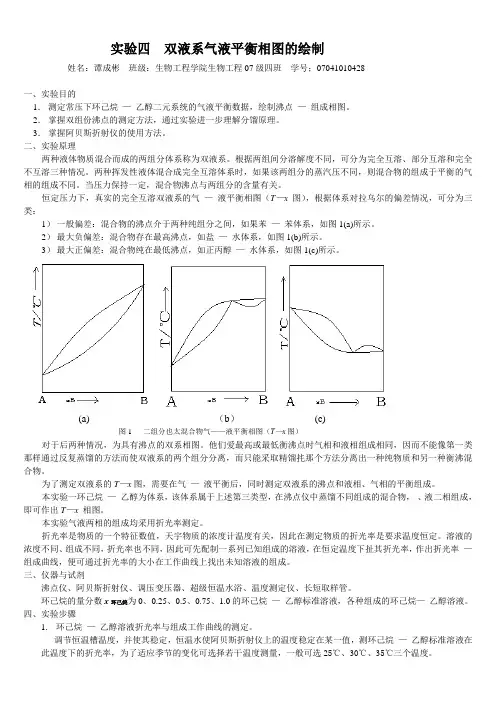

实验四双液系气液平衡相图的绘制姓名：谭成彬班级：生物工程学院生物工程07级四班学号；07041010428一、实验目的1．测定常压下环己烷—乙醇二元系统的气液平衡数据，绘制沸点—组成相图。
2．掌握双组份沸点的测定方法，通过实验进一步理解分馏原理。
3．掌握阿贝斯折射仪的使用方法。
二、实验原理两种液体物质混合而成的两组分体系称为双液系。
根据两组间分溶解度不同，可分为完全互溶、部分互溶和完全不互溶三种情况。
两种挥发性液体混合成完全互溶体系时，如果该两组分的蒸汽压不同，则混合物的组成于平衡的气相的组成不同。
当压力保持一定，混合物沸点与两组分的含量有关。
恒定压力下，真实的完全互溶双液系的气—液平衡相图（T—x图），根据体系对拉乌尔的偏差情况，可分为三类：1）一般偏差：混合物的沸点介于两种纯组分之间，如果苯—苯体系，如图1(a)所示。
2）最大负偏差：混合物存在最高沸点，如盐—水体系，如图1(b)所示。
3）最大正偏差：混合物纯在最低沸点，如正丙醇—水体系，如图1(c)所示。
(a) （b）(c)图1 二组分也太混合物气——液平衡相图（T—x图）对于后两种情况，为具有沸点的双系相图。
他们爱最高或最低衡沸点时气相和液相组成相同，因而不能像第一类那样通过反复蒸馏的方法而使双液系的两个组分分离，而只能采取精馏扥那个方法分离出一种纯物质和另一种衡沸混合物。
为了测定双液系的T—x图，需要在气—液平衡后，同时测定双液系的沸点和液相、气相的平衡组成。
本实验一环己烷—乙醇为体系，该体系属于上述第三类型，在沸点仪中蒸馏不同组成的混合物，、液二相组成，即可作出T—x 相图。
本实验气液两相的组成均采用折光率测定。
折光率是物质的一个特征数值，天宇物质的浓度计温度有关，因此在测定物质的折光率是要求温度恒定。
溶液的浓度不同、组成不同，折光率也不同，因此可先配制一系列已知组成的溶液，在恒定温度下扯其折光率，作出折光率—组成曲线，便可通过折光率的大小在工作曲线上找出未知溶液的组成。
二元液系气液平衡相图
实验二二元液系气液平衡相图一、实验目的1、了解环己烷—乙醇系的沸点—组成图2、由图上得出其最低恒沸温度及最低恒沸组成（含乙醇% ）3、学会使用数字阿贝折射仪4、学会使用WTS —05 数字交流调压器二、原理一个完全互溶双液体系的沸点—组成图，表明在气液二相平衡时沸点和二相成分间的关系，它对了解这一体系对行为及分馏过程都有很大的实用价值。
在恒压下完全互溶双液系的沸点与组分关系有下列三种情况：1、溶液沸点介于二纯组分之间； 2 、溶液有最高恒沸点；3、溶液有最低恒沸点。
图1表示有最低恒沸点，本次实验图形也像如此的样子， A ' LB '代表液相线的交点表示在该温度时互成平衡的二相的成份。
绘制沸点—成份图的简单原理如下：当总成份为X 的溶液开始蒸馏时，体系的温度沿虚线上升，开始沸腾时成份为Y的气相生成。
若气相量很少，x、y二点即代表互成平衡时液气二相成份。
继续蒸馏，气相量逐渐增多，沸点沿虚线继续上升，气液二相成份分别在气相和液相线上沿箭头指示方向变化。
当二相成份达到某一对数值x '和y'，维持二相的量不变，则体系气液二相又在此成份达到平衡，而二相的物质数量按杠杆原理分配。
本实验利用回流的方法保持气液二相相对量一定，则体系温度恒定。
待二相平衡后，取出二相的样品，用阿贝折光仪测定其折射率。
得出该温度下气液二相平衡成份的坐标点，改变体系的总成份，再用上法找出一对坐标点，这样测得若干坐标点后，分别按气相点和液相点连成气相线和液相线，即得T —X 平衡图。
三、步骤1 、安装接通仪器，打开冷凝水；2、加入环己烷20ml ，蒸馏至沸腾，待小兜有液体后回流三次，温度平衡2—3 分钟基本不变，记下温度，关闭调压器；3、 A 组加入乙醇0.5ml ，用上法测定温度，然后关闭调压器，取出气相，液相的样品，测其折射率，以后分别加入 1.0,2.0,4.0,8.0,12.0ml 乙醇；4、B组加入20ml无水乙醇，蒸馏至沸腾，待小兜有液体后回流三次，温度平衡分钟基本不变，记下温度，关闭调压器；5、加环己烷0.2ml用上法测定温度，然后关闭调压器，取出气相，液相样品，测其折射率，以后分别加入0.2,0.3,0.5,1.0,2.0ml环己烷；6、将所得的折射率在相应的工作曲线上找到组成；7、关闭电源，冷凝水，整理好仪器，倒掉废液；&签字，还工作曲线表。
气液平衡相图的绘制
实验三 气液平衡相图的绘制一．实验目的1．测定常压下环己烷－乙醇二元系统的气液平衡数据，绘制沸点－组成相图。
2．掌握双组分沸点的测定方法，通过实验进一步理解分馏原理。
3．掌握阿贝折射仪的使用方法。
二．实验原理两种液体物质混合而成的两组分体系称为双液系。
根据两组分间溶解度的不同，可分为完全互溶、部分互溶和完全不互溶三种情况。
两种挥发性液体混合形成完全互溶体系时，如果该两组分的蒸气压不同，则混合物的组成与平衡时气相的组成不同。
当压力保持一定，混合物沸点与两组分的相对含量有关。
恒定压力下，真实的完全互溶双液系的气－液平衡相图（T －x ），根据体系对拉乌尔定律的偏差情况，可分为三类：（1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯－苯体系，如图1(a)所示。
（2）最大负偏差：混合物存在着最高沸点，如盐酸－水体系，如图1 (b)所示。
（3）最大正偏差：混合物存在着最低沸点，如正丙醇—水体系，如图1(c)）所示。
t At AtAt Bt B t Bt / o Ct / o t / o x Bx Bx BABAABB(a)(b)(c)x 'x '图1 完全互溶双液系的相图对于后两种情况，为具有恒沸点的双液系相图。
它们在最低或最高恒沸点时的气相和液相组成相同，因而不能象第一类那样通过反复蒸馏的方法而使双液系的两个组分相互分离，而只能采取精馏等方法分离出一种纯物质和另一种恒沸混合物。
为了测定双液系的T －x 相图，需在气－液平衡后，同时测定双液系的沸点和液相、气相的平衡组成。
本实验以环己烷－乙醇为体系，该体系属于上述第三种类型，在沸点仪中蒸馏不同组成的混合物，测定其沸点及相应的气、液二相的组成，即可作出T －x 相图。
本实验中两相的成分分析均采用折光率法。
折光率是物质的一个特征数值，它与物质的浓度及温度有关，因此在测量物质的折光率时要求温度恒定。
溶液的浓度不同、组成不同，折光率也不同。
物理化学实验_沈阳工业大学中国大学mooc课后章节答案期末考试题库2023年
物理化学实验_沈阳工业大学中国大学mooc课后章节答案期末考试题库2023年1.测定液体表面张力实验中操作正确的是（）参考答案:实验中需要使用到恒温装置2.燃烧热测定实验中直接测量记录的是（）数据。
参考答案:温度3.关于偏摩尔量，下面说法正确的是（）参考答案:系统的广度性质才有偏摩尔量4.液体表面张力测定实验中，哪个操作是不必要的（）参考答案:仔细记录气泡冒出过程压力的变化情况5.误差和偏差的有效数字一般保留几位？（）参考答案:1~26.氮气钢瓶外表面的油漆的颜色是（）参考答案:黑7.随着乙醇水溶液浓度由小到大，其表面张力的数值如何变化（）参考答案:逐渐减小8.盐桥内所用的电解质必须满足（）参考答案:正、负离子的迁移速率应该接近9.乙酸乙酯皂化反应的动力学实验中，依据哪个方程来求实验活化能的？（）参考答案:阿伦尼乌斯方程10.乙酸乙酯皂化反应的动力学实验中，测定氢氧化钠浓度的变化选用的测量仪器是（）参考答案:电导率仪11.二元液系相图绘制实验中，气相和液相的组成通过测定哪个物理量来确定的（）参考答案:折射率12.二元液系相图绘制实验结束后，如何处理烧瓶中剩余的溶液（）参考答案:倒入专用的废液回收桶13.燃烧热的测定实验中，如果如果按完点火按钮后，温度不上升，该如何操作（）参考答案:打开氧弹进行检查14.燃烧热的测定实验中，下面哪一项不需要准确称量（）参考答案:压片前的粉末状萘15.黏度测量实验中奥氏黏度计需要进行烘干处理。
参考答案:正确16.黏度测量实验中必须使用同一根奥氏黏度计进行测量。
参考答案:正确17.测定液体饱和蒸气压的方法有参考答案:静态法_动态法_饱和气流法18.测定液体表面张力的方法有哪些参考答案:滴重法_最大气泡压力法19.测定表面张力的意义是什么参考答案:研究表面活性剂的作用_为研究液体表面结构提供信息_验证表面分子相互作用理论_作为研究表面或界面吸附的一种间接手段20.下面实验操作错误的是参考答案:测定液体黏度和密度实验中黏度计和比重瓶无需烘干21.应用奥氏黏度计测量黏度时，标准物和被测物的体积参考答案:相同22.测定乙醇的黏度和密度时，采用的标准物一般是参考答案:水23.下面哪个不是测量液体黏度的方法参考答案:比重天平24.下面哪个不是测量液体密度所使用的仪器参考答案:乌氏黏度计25.测定某电解质对Fe(OH) 3溶胶的聚沉值，在制备Fe(OH)3溶胶时，FeCl 3溶液的用量不必准确量取。
二元液系相图
定平衡时的沸点，并分别收集气相冷凝液和液相的样品，用化学方法或物理方法分析其组成 ， 这样在 T—X 图上可找到此沸点 T1 时互成平衡的液相组成 Xl 和气相组成 yl 。
5. Ellis 平衡蒸馏仪具有气液两相同时循环的优点，循环的原理简述如下 (图 C-8.3): （1）在沸腾器 A 中放入一定组成的二元溶液，在恒压下加热，液体沸腾后，蒸气逸出，经 冷凝后流入收集器 B 达到一定数量后溢流从回流管流至 A。 （2）由于气相中易挥发组分含量高于液相中的含量，从而 B 中冷凝液,其易挥发组分较 A 中要高。 （3）随着过程进行，A，B 二容器中的组成不断改变，直至达到稳定状定，此时气液相组 成不再随时间改变。 （4）A，B 二容器中组成保持恒定，分别自 A，B 容器中取样进行分析即得平衡的二相组成 ， 记下当时的温度，也就是二元溶液的沸点。
六、实验结果与数据处理：
1. 实验数据记录
室温： ℃； 大气压力：
mmHg
溶液组成
温 度℃Βιβλιοθήκη 液上温度计下温 折光率
度计
醇
相
气
X 乙 折光率
醇
相 y乙
乙醇一乙酸乙酯沸点组成表（1atm）
X(乙醇) 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
恒沸点:
X（苯） Wt%(乙醇) 组成 X=
（林曼斌）
图 C-8.2 Ellis 平衡蒸馏仪
三、仪器与药品：
图 C-8.3 循环原理
1．Eills 平衡蒸馏仪及附属二台调压变压器（上保温与下保温）。 2．阿贝折光仪,超级恒温槽。小试管及滴管。 3．分析纯乙酸乙酯和乙醇。
四、实验步骤：（略）
五、注释
1、新仪器和长期不用第一次加热易发生暴沸。 2、由于保温仅使用石棉布，未用石棉。不可能达到上下温度计差 0.5~1.5℃。可将调压 变压器直接放在 25V。
