钻孔灌注桩的质量检测方法与标准要求
钻孔灌注桩施工中的质量检测与验收标准
钻孔灌注桩施工中的质量检测与验收标准引言钻孔灌注桩是一种常用于土木工程中的地基处理方式，并且在建筑、桥梁等工程中得到广泛应用。
钻孔灌注桩的施工质量直接影响到工程的安全性和稳定性，因此质量检测与验收成为施工过程中必不可少的环节。
本文将介绍钻孔灌注桩施工中的质量检测与验收标准，以确保施工质量和工程的可靠性。
1. 材料质量检测1.1 水泥检测水泥是钻孔灌注桩中的常用材料，其质量直接影响到桩体的强度和耐久性。
在施工前，应对水泥进行质量检测，包括外观检查、密度测定、细度及可操作性等指标。
1.2 砂石质量检测砂石是钻孔灌注桩中填充材料的一部分，其质量对桩体的承载能力和稳定性有着重要影响。
在施工前，应对砂石进行质量检测，包括颗粒分析、含水率、密度等指标。
1.3 钢筋质量检测钢筋是钻孔灌注桩中的主要构造材料，其质量对桩体的强度和稳定性起到关键作用。
在施工前，应对钢筋进行质量检测，包括外观检查、尺寸测量以及抗拉强度等指标。
2. 桩体工程施工质量检测2.1 钻孔质量检测钻孔是钻孔灌注桩施工中的重要环节，其质量对桩体的稳定性和强度起着至关重要的作用。
在钻孔施工过程中，应通过钻杆摆动、回灌泥浆等方式进行质量检测，确保钻孔的直径和竖直度符合施工要求。
2.2 灌注质量检测灌注是钻孔灌注桩施工中的另一个关键环节，其质量对桩体的密实性和均匀性有着直接影响。
在灌注过程中，应对灌注压力、灌注速度、灌注均匀性等进行检测，确保灌注质量符合要求。
2.3 桩身质量检测桩身是钻孔灌注桩中起承重作用的部分，其质量对工程的安全性和可靠性起着决定性的作用。
桩身的质量检测包括桩身的竖直度、直径、强度等指标的检测，确保桩身符合设计要求。
3. 施工验收标准3.1 施工质量验收标准钻孔灌注桩的施工质量验收标准应符合相关设计规范和规定要求，包括但不限于以下几个方面：•钻孔直径、深度的偏差不得超过规定范围；•灌注质量符合要求，无虚灌、堵塞等质量问题；•桩身的竖直度、直径等符合要求；•钢筋的尺寸、位置符合设计要求等。
钻孔灌注桩检检测方案
钻孔灌注桩检检测方案标题：钻孔灌注桩检测方案一、检测背景和目的钻孔灌注桩是工程建设中常用的一种基础形式，广泛应用于桥梁、房屋等结构物中。
由于其施工工艺复杂，影响因素多，因此，对钻孔灌注桩进行全面的质量检测是保证工程质量的重要环节。
本检测方案旨在确保钻孔灌注桩的施工质量，预防潜在的质量问题，提高工程的安全性和可靠性。
二、检测原则1、全面性原则：对钻孔灌注桩的施工全过程进行全面检测，包括成孔、钢筋笼制作与安装、混凝土灌注等环节。
2、安全性原则：在检测过程中，必须保证被检测的钻孔灌注桩及其周围结构物的安全，避免检测过程中出现意外破坏。
3、预防性原则：通过检测，及时发现潜在的质量问题，预防质量事故的发生。
三、检测内容及方法1、成孔质量检测：采用超声波投射法或井径仪测量孔径，判断孔径是否满足设计要求。
同时检查孔深、孔底沉渣等参数。
2、钢筋笼制作与安装质量检测：检查钢筋规格、数量、位置是否符合设计要求。
采用电磁感应法检测钢筋笼的焊接质量。
3、混凝土灌注质量检测：在灌注过程中，采用声波透射法检测混凝土的均匀性和密实度。
灌注结束后，采用超声波无损检测法检测桩身混凝土的完整性。
4、承载力检测：采用静载试验检测钻孔灌注桩的承载力，判断其是否满足设计要求。
四、检测流程1、制定检测计划，明确检测内容和方法。
2、现场准备工作：清理检测现场，确保安全。
安装检测设备，准备检测工具。
3、进行成孔质量检测、钢筋笼制作与安装质量检测、混凝土灌注质量检测和承载力检测。
4、整理检测数据，分析结果，形成检测报告。
5、对不合格的钻孔灌注桩进行整改，重新进行检测。
五、总结本检测方案通过对钻孔灌注桩的全面质量检测，能够有效地保证工程质量，预防潜在的质量问题。
在检测过程中，应遵循全面性、安全性和预防性的原则，确保检测结果的准确性和可靠性。
对于不合格的钻孔灌注桩，应及时进行整改和重新检测，确保工程的安全性和可靠性。
钻孔灌注桩检测方案一、检测目的钻孔灌注桩是桥梁工程中常用的基础形式之一，对桩的检测是保证桥梁安全运行的重要手段。
钻孔灌注桩检测规范
钻孔灌注桩检测规范钻孔灌注桩（以下简称桩）是一种常见的地基处理方法，在建筑工程中起到了重要的作用。
为了确保桩的质量和安全性，对桩进行检测是必不可少的。
下面是钻孔灌注桩检测的一些规范。
一、桩的外观检查桩的外观检查是最简单直观的检测方法，主要用来发现桩外形是否符合设计要求，是否有明显的缺陷和表面破损。
检查时应当仔细观察桩身和桩底部的情况，如果发现有明显的破损或缺陷，应当及时采取措施进行修复或更换。
二、桩的质量检测1. 桩的长度和直径：桩的长度和直径应当符合设计要求，并且应进行测量和记录，以便于后续的分析和评估。
2. 桩身的强度：可以通过静力荷载试验或动力触探试验来评估桩身的强度。
静力荷载试验是在桩顶施加一定的荷载，观察桩的变形情况以及桩顶荷载与变形之间的关系，从而评估桩的承载力。
动力触探试验是在桩顶利用钻杆和锤头进行冲击，观察钻杆的下沉深度以及冲击次数，从而评估桩的承载力。
3. 桩底的质量：桩底是桩的承载部分，其质量十分重要。
通常可以采用静力荷载试验或动力触探试验来评估桩底的质量。
4. 桩灌注浆料的质量：桩的灌注浆料应符合相关的规范要求，包括浆料的组成、配比、流动性等。
三、桩的安全检测1. 桩的安全系数：桩的安全系数是衡量桩的安全性的重要指标。
根据设计要求，桩的安全系数应不小于一定值，可以通过静力荷载试验或动力触探试验来评估。
2. 桩的变形：桩在承受荷载时会发生一定的变形，但是变形应在一定范围内，不能过大。
可以通过静力荷载试验或动力触探试验来评估桩的变形情况。
四、桩的记录和报告对于每一根桩，都应当及时记录相关的检测数据，并制作桩的检测报告。
报告应包括桩的长度、直径、强度、质量、安全系数等重要参数，并进行分析和评估。
检测数据和报告应保存并及时传送给相关责任方，以便于后续的监测和评估。
综上所述，钻孔灌注桩的质量和安全性对于建筑工程的安全和稳定性起到了至关重要的作用。
因此，对桩进行检测是必不可少的，可以采用外观检查、质量检测和安全检测等方法，及时记录和报告检测数据，以确保桩的质量和安全性。
钻孔灌注桩质量标准
钻孔灌注桩质量标准钻孔灌注桩作为一种常见的基础工程施工技术，在建筑、桥梁、水利等领域得到了广泛应用。
其质量的优劣直接关系到整个工程的安全性和稳定性。
为了确保钻孔灌注桩的质量，需要明确一系列的质量标准。
一、钻孔灌注桩的基本要求1、桩位偏差桩位的准确性是保证灌注桩承载能力和结构稳定性的重要前提。
桩位偏差应符合设计要求，一般规定桩位中心偏差不应超过规范允许值。
2、桩径桩径应符合设计规定，且偏差在允许范围内。
通常通过测量钻头直径、检查成孔孔径等方式进行控制。
3、桩长桩长必须满足设计要求，施工中要准确测量孔深，确保桩端进入持力层的深度符合设计标准。
4、桩身垂直度桩身垂直度偏差应控制在规定的范围内，以保证桩身的受力均匀和承载能力。
二、成孔质量标准1、孔壁稳定性在钻孔过程中，孔壁应保持稳定，不出现坍塌、缩径等现象。
这要求根据地质条件选择合适的钻进工艺和护壁措施。
2、孔底沉渣厚度孔底沉渣会降低桩端承载力，因此孔底沉渣厚度应符合规范要求。
通常采用二次清孔等方法来减少沉渣。
3、泥浆性能泥浆在钻孔过程中起到护壁、排渣等作用，其性能指标如比重、黏度、含砂率等应符合施工要求。
三、钢筋笼制作与安装质量标准1、钢筋质量使用的钢筋应符合国家标准和设计要求，具备质量合格证明，且经过检验合格。
2、钢筋笼制作钢筋笼的尺寸、主筋间距、箍筋间距、焊接质量等应符合设计和规范要求。
焊接接头应牢固，不得有烧伤、咬边等缺陷。
3、钢筋笼安装安装时要保证钢筋笼的位置准确，主筋保护层厚度符合设计要求，且在吊运和安装过程中不得发生变形。
四、混凝土灌注质量标准1、混凝土原材料混凝土所用的水泥、骨料、外加剂等原材料应符合规范和设计要求，且质量合格。
2、混凝土配合比配合比应根据设计强度、施工条件等因素通过试验确定，确保混凝土的强度和工作性能满足要求。
3、混凝土灌注灌注过程应连续、匀速，防止混凝土离析。
混凝土的初灌量应保证导管埋入深度不小于规范要求，灌注过程中导管的埋深应控制在合适范围内。
钻孔灌注桩质量检验及工程验收标准
钻孔灌注桩质量检验及工程验收标准孔灌注桩质量验收和检验标准（一）原材料的检测及验收1、混凝土的原材料质量必须符合现行有关标准规定，拌制所用混凝土原材料的品种及规格，必须符合混凝土施工配合比的规定。
2、水泥进场时，必须有质量证明书，水泥应符合现行水泥标准的规定要求，必须有制造厂的试验报告单、质量检验单、出厂证等证明文件。
并应对其品种、标号、包装（或散装仓号）、出厂日期等检查验收.对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥为一个月）时，应复查试验，并按其试验结果使用。
3、散装水泥用量尺法检验，或用轨道衡计量，汽车称重时采用地中衡称量，也可以采用电子秤称重。
4、每批进场的石料必须附有包括下列内容的质量证明书或产品合格证：a.生产厂名和产地；b.合格证编号和签发日期；c.产品的批号和数量；d.运输条件；e.产品的颗粒级配，针、片状颗粒含量和含泥量检验结果；f.注意产品的强度指标（岩石立方体强度或压碎指标值）。
石料进场前，应检查产品质量是否合乎要求，而且至少应采样进行颗粒级配，针、片状颗粒含量和含泥量检验.在发现产品质量显著变化时，应按其变化情况随时进行取样检验，符合要求时方可进场。
其质量标准和检验方法必须符合JGJ53一79的规定。
5、入场后的碎石或卵石应按产地、种类和规格分别堆放、堆放时，堆料高度不宜超过5m，但对于单粒级或最大粒径不超过20mm的连续粒级，堆料高度允许增加到10m。
6、每批进场的砂必须附有包括下列内容的质量证明书或产品合格证：a.生产厂名和产地；b.合格证编号和签发日期；c.产品的批号和数量；d.运输条件；e.产品的种类（按产源和细度模数），颗粒级配及其所属级配区；f.产品中颗粒小于0.080mm的尘屑、淤泥和粘土的总含量；g.如为海砂，应注明氯盐含量。
砂进场前，至少应取样进行颗粒级配和含泥量检验，如为海砂，还应检验其氯盐含量。
在发现产品质量有显著变化时，应按其变化情况，随时进行取样检验，合格后方可进场。

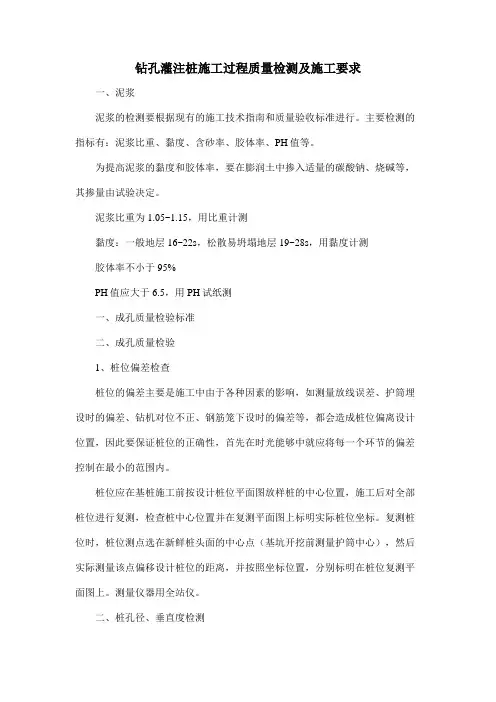

钻孔灌注桩施工过程质量检测及施工要求
钻孔灌注桩施工过程质量检测及施工要求一、泥浆泥浆的检测要根据现有的施工技术指南和质量验收标准进行。
主要检测的指标有：泥浆比重、黏度、含砂率、胶体率、PH值等。
为提高泥浆的黏度和胶体率，要在膨润土中掺入适量的碳酸钠、烧碱等，其掺量由试验决定。
泥浆比重为1.05~1.15，用比重计测黏度：一般地层16~22s，松散易坍塌地层19~28s，用黏度计测胶体率不小于95%PH值应大于6.5，用PH试纸测一、成孔质量检验标准二、成孔质量检验1、桩位偏差检查桩位的偏差主要是施工中由于各种因素的影响，如测量放线误差、护筒埋设时的偏差、钻机对位不正、钢筋笼下设时的偏差等，都会造成桩位偏离设计位置，因此要保证桩位的正确性，首先在时光能够中就应将每一个环节的偏差控制在最小的范围内。
桩位应在基桩施工前按设计桩位平面图放样桩的中心位置，施工后对全部桩位进行复测，检查桩中心位置并在复测平面图上标明实际桩位坐标。
复测桩位时，桩位测点选在新鲜桩头面的中心点（基坑开挖前测量护筒中心），然后实际测量该点偏移设计桩位的距离，并按照坐标位置，分别标明在桩位复测平面图上。
测量仪器用全站仪。
二、桩孔径、垂直度检测检测的方法主要有：简易法检测、伞形孔径仪检测、声波法检测。
对于我们采用简易法检测。
简易法检测的主要器具为自己制作的的钢筋笼式的检孔器。
其主要的尺寸为：桩径为1.25米的桩：外径1.23米，长度5米；桩径为1.50米的桩：外径1.48米，长度6米；1、孔径检测在钻孔成孔后，当孔深、清孔泥浆指标合格后，钻机移位，用吊车将孔径器放入孔内，孔径器进入孔内后，利用在护筒顶放样十字线，通过吊绳进行孔径器对中，孔径器对中后，吊车的上吊点必须固定并且在整个检孔过程中不能变位，否则要重新对中。
孔径器在孔内下落时，靠自重下沉，不能借助其他外力。
如果孔径器能在自重作用下顺利下到孔底（孔径器上系有测绳），则表明孔径能满足设计桩径要求。
如果在自重作用下不能下到孔底，则表明孔径小于设计桩径，则应重新扫孔或重新钻至设计孔径。
钻孔灌注桩质量检测方法
钻孔灌注桩质量检测方法
1. 桩身直径和长度测量
测量钻孔灌注桩的直径和长度是最基本的检测方法之一。
可以使用测量工具，如卷尺或激光测距仪来完成这项任务。
确保在测量时将仪器垂直于桩身，并尽量减少误差。
2. 砼强度测试
砼强度测试是评估钻孔灌注桩质量的重要方法之一。
可以通过在钻孔灌注桩中取样并进行实验室测试来确定其砼的强度。
根据实际情况，可以选择不同的试验方法，如压浆试验、拔桩试验或核密度试验。
3. 压载试验
压载试验是用于评估钻孔灌注桩承载能力的关键方法之一。
通过在桩顶施加负荷并监测变形来评估桩的承载能力。
这可以通过使用压载试验设备和传感器来完成。
根据实际需求，可以进行不同类型的压载试验，如静载试验、动荷载试验或静动荷载试验。
4. 桩身垂直度检测
桩身垂直度是评估钻孔灌注桩几何形状的重要指标之一。
可以使用测量仪器来检测桩身的垂直度。
确保仪器放置稳定，以提供准确的测量结果。
5. 钻孔灌注桩质量分析
除了上述的具体检测方法外，还可以进行钻孔灌注桩质量的整体分析。
这包括对桩身的外观质量、混凝土密实性、桩顶水平度等进行评估。
可以通过对多个指标进行比较和分析来评估钻孔灌注桩的整体质量。
请注意，以上方法仅为常用的钻孔灌注桩质量检测方法，具体的检测方法应根据工程要求和实际情况进行选择和设计。
> 注意：以上内容仅供参考，具体的钻孔灌注桩质量检测方法需要根据实际工程要求和规范进行选择和执行。
钻孔灌注桩质量标准
钻孔灌注桩质量标准钻孔灌注桩作为一种常见的基础工程施工技术，在建筑、桥梁、水利等领域得到了广泛应用。
其质量的优劣直接关系到整个工程的安全性和稳定性。
为了确保钻孔灌注桩的质量，需要明确一系列的质量标准。
一、桩位偏差桩位偏差是指灌注桩实际成桩位置与设计位置之间的偏差。
桩位偏差过大会影响桩的承载能力和基础的稳定性。
一般来说，桩位的允许偏差应根据具体的工程要求和相关规范确定。
对于群桩基础，桩位偏差不应超过设计桩径的 04 倍；对于单排桩，桩位偏差不应超过设计桩径的02 倍。
在施工过程中，应通过精确的测量和定位来控制桩位偏差。
二、桩身垂直度桩身垂直度是指灌注桩桩身轴线与铅垂线之间的夹角。
桩身垂直度偏差过大会影响桩的承载能力和桩身的稳定性。
一般要求桩身垂直度偏差不应超过 1%。
为了保证桩身的垂直度，在钻孔过程中应经常检查和调整钻机的水平和垂直度，并采用合适的钻进工艺和方法。
三、桩径桩径是指灌注桩的成桩直径。
桩径过小会降低桩的承载能力，桩径过大则会增加施工成本。
桩径的允许偏差应符合设计要求和相关规范的规定。
通常，桩径偏差不应超过设计桩径的 5%，且不应小于设计桩径。
在施工过程中，应定期检查钻头的直径，确保其符合设计要求。
四、桩长桩长是指灌注桩从桩顶到桩底的长度。
桩长不足会导致桩的承载能力不足，桩长过长则会造成浪费。
桩长应符合设计要求，其允许偏差一般为 0 至＋100mm。
在施工过程中，应通过测量钻进深度、计算钻杆长度等方法来控制桩长，并在达到设计桩长后及时停止钻进。
五、桩身完整性桩身完整性是指灌注桩桩身的连续、均匀和无缺陷程度。
桩身完整性差会影响桩的承载能力和耐久性。
常见的桩身完整性检测方法有低应变法、声波透射法和钻芯法等。
根据检测结果，桩身完整性可分为Ⅰ类桩（桩身完整）、Ⅱ类桩（桩身有轻微缺陷，但不影响桩身结构承载力的正常发挥）、Ⅲ类桩（桩身有明显缺陷，对桩身结构承载力有影响）和Ⅳ类桩（桩身存在严重缺陷）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钻孔灌注桩的质量检测方法与标准要求
钻孔灌注桩是一种常见的地基处理方法，广泛应用于建筑工程中。
在施工过程中，质量检测是确保钻孔灌注桩质量的关键步骤。
本文将介绍钻孔灌注桩的质量检测方法与标准要求。
首先，钻孔灌注桩的质量检测方法主要包括静载试验、动载试验和无损检测等。
静载试验是通过施加静态荷载来测试桩体的承载性能，常用的方法有静载试验和超声波测试。
动载试验是通过施加动态荷载来测试桩体的动力特性，常用的方法有动载试验和振动测试。
无损检测是通过利用地震波或电磁波等无损检测技术来评估桩体的质量，常用的方法有地震波法和电磁波法。
这些方法可以相互补充，综合评估钻孔灌注桩的质量。
其次，钻孔灌注桩的质量检测需要符合一定的标准要求。
国家标准《钻孔灌注
桩技术规范》（GB 50107-2010）是我国钻孔灌注桩工程的基本规范，其中包含了
质量检测的相关内容。
该标准要求进行钻孔灌注桩的质量检测时，应按照规定的方法和要求进行，确保检测结果准确可靠。
同时，还要求对质量检测过程进行记录和归档，以备后续的质量评估和验收。
在具体的质量检测过程中，需要注意以下几个方面。
首先，要选择合适的检测
仪器和设备，确保其准确度和灵敏度符合要求。
其次，要进行合理的试验方案设计，包括试验荷载的选取、试验次数和试验顺序等。
同时，还要注意试验过程中的环境因素，如温度、湿度等对试验结果的影响。
最后，要进行数据的准确记录和分析，确保检测结果的可靠性和有效性。
除了质量检测方法和标准要求，还需要关注钻孔灌注桩施工过程中的质量控制。
在施工过程中，要严格按照设计要求进行操作，包括钻孔、灌注和固化等环节。
同时，还要进行现场监测和验收，及时发现和纠正问题，确保钻孔灌注桩的质量。
总之，钻孔灌注桩的质量检测是确保工程质量的重要环节。
通过合理选择检测方法和符合标准要求的质量检测，可以评估钻孔灌注桩的质量，并及时发现和解决问题，确保工程的安全和可靠性。
同时，在施工过程中加强质量控制，也是保证钻孔灌注桩质量的关键。
只有通过科学的检测和控制，才能提高钻孔灌注桩的质量水平，为工程的顺利进行提供保障。
