simulink 常用模块解释 -回复
Simulink常用模块简介
1 Continuous(连续模块)Integrator ：输入信号积分Derivative ：输入信号微分State-Space ：线性状态空间系统模型Transfer-Fcn ：线性传递函数模型Zero-Pole ：以零极点表示的传递函数模型Memory ：存储上一时刻的状态值Transport Delay ：输入信号延时一个固定时间再输出Variable Transport Delay ：输入信号延时一个可变时间再输出2 Discrete (离散模块)Discrete-time Integrator ：离散时间积分Discrete Filter ：IIR与FIR滤波器Discrete State-Space ：离散状态空间系统模型Discrete Transfer-Fcn ：离散传递函数模型Discrete Zero-Pole ：以零极点表示的离散传递函数模型First-Order Hold ：一阶采样和保持器Unit Delay ：一个采样周期的延时3 Function&Tables(函数和表格模块)Fcn ：用自己定义的函数（表达式）进行运算MATLAB Fcn ：利用MA TLAB的现有函数进行运算S-Function ：调用自编的S函数的程序进行运算Look-Up Table ：建立输入信号的查询表（线性峰值匹配）Look-Up Table （2-D）：建立两个输入信号的查询表（线性峰值匹配）4 Math Operations(数学运算模块)Sum ：加减运算Product ：乘运算Dot Product ：点乘运算Gain ：比例运算Math Function ：包括指数函数、对数函数、求平方、开根号等常用数学函数Trigonometric Function ：三角函数，包括正弦、余弦、正切等MinMax ：最值运算Abs ：取绝对值Sign ：符号函数Logical Operator ：逻辑运算Relational Operator ：关系运算Complex to Magnitude-Angle ：由复数输入转为幅值和相角输出Magnitude-Angle to Complex ：由幅值和相角输入合成复数输出Complex to Real-Imag ：由复数输入转为实部和虚部输出Real-Imag to Complex ：由实部和虚部输入合成复数输出5 Nonlinear (非线性模块)Saturation ：饱和输出，让输出超过某一值时能够饱和Relay ：滞环比较器，限制输出值在某一范围内变化Switch ：开关选择，当第二个输入端大于临界值时，输出由第一个输入端而来，否则输出由第三个输入端而来。
Simulink常用库模块介绍
Simulink常用库模块介绍1. Sources Library（源库）：该库提供了一些用于输入信号的模块，如步进信号、正弦信号、随机信号等。
用户可以根据自己的需求选择适合的信号类型。
2. Sinks Library（输出库）：该库提供了一些用于输出和记录信号的模块，如作用在信号上的示波器、记录信号的Scope等。
3. Continuous Library（连续库）：该库提供了一些用于连续时间系统的模块，如积分器、微分器、比例积分微分控制器（PID）等。
这些模块可以用于建立和仿真连续时间动态系统。
4. Discrete Library（离散库）：该库提供了一些用于离散时间系统的模块，如采样器、保持器、差分器等。
这些模块可以用于建立和仿真离散时间动态系统。
5. Logic and Bit Operations Library（逻辑和位运算库）：该库提供了一些用于逻辑运算和位运算的模块，如AND门、OR门、XOR门、移位器等。
这些模块可以用于建立和仿真逻辑和位运算系统。
6. Math Operations Library（数学运算库）：该库提供了一些用于数学运算的模块，如加法器、减法器、乘法器、除法器等。
这些模块可以用于建立和仿真数学运算系统。
7. Lookup Tables Library（查找表库）：该库提供了一些用于查找表操作的模块，如一维和多维插值查找表、查找表与插值、查找表与线性插值等。
这些模块可以用于建立和仿真查找表系统。
8. Control Systems Library（控制系统库）：该库提供了一些用于控制系统的模块，如PID控制器、状态空间模型、传递函数等。
这些模块可以用于建立和仿真控制系统。
9. Signal Routing Library（信号路由库）：该库提供了一些用于信号路由的模块，如切换器、多路复用器、分支器等。
这些模块可以用于控制信号的路由和选择。
10. Simulink Extras Library（额外功能库）：该库提供了一些Simulink中的辅助模块，如信号生成器、信号调整器、时间尺度转换器等。
simulink各模块中文详解
simulink各模块中文详解Simulink是一种基于模块化建模方式的仿真软件，它可以用来进行系统级的设计、建模和仿真。
Simulink提供了丰富的模块库，包括信号处理、控制系统、通信系统等各个领域的模块，这些模块可以通过连接线连接起来，构成一个完整的系统模型。
在Simulink中，每个模块都有特定的功能和参数设置，下面我们将对Simulink的一些常用模块进行中文详解。
一、信号源模块信号源模块是Simulink中最基础的模块之一，它用于生成各种不同类型的信号。
常见的信号源模块包括正弦波信号源、方波信号源、脉冲信号源等。
这些信号源模块可以设置信号的幅值、频率、起始时间等参数，用于模拟各种不同的输入信号。
二、数学运算模块数学运算模块用于进行各种数学运算，比如加法、减法、乘法、除法等。
Simulink提供了各种数学运算模块，包括加法器、乘法器、除法器等。
这些模块可以对输入信号进行各种数学运算，生成输出信号。
三、滤波器模块滤波器模块用于对信号进行滤波处理，常见的滤波器模块包括低通滤波器、高通滤波器、带通滤波器等。
这些模块可以通过设置滤波器的截止频率、阶数等参数，对输入信号进行滤波，去除不需要的频率成分，得到所需的输出信号。
四、控制系统模块控制系统模块用于建立和仿真各种控制系统，包括PID控制器、状态空间模型、传递函数模型等。
这些模块可以通过设置控制器的参数，对输入信号进行控制，使系统输出达到期望值。
五、状态空间模块状态空间模块用于建立和仿真线性时不变系统的状态空间模型。
状态空间模型描述了系统的状态变量和输入输出关系，可以通过状态空间模块进行系统的分析和控制。
六、通信系统模块通信系统模块用于建立和仿真各种通信系统，包括调制解调器、信道模型、误码率计算器等。
这些模块可以模拟通信系统的发送、传输和接收过程，对信号进行调制解调、传输信道建模等操作。
七、数据存储模块数据存储模块用于存储和读取仿真过程中的数据，包括存储器、查找表、文件读写模块等。

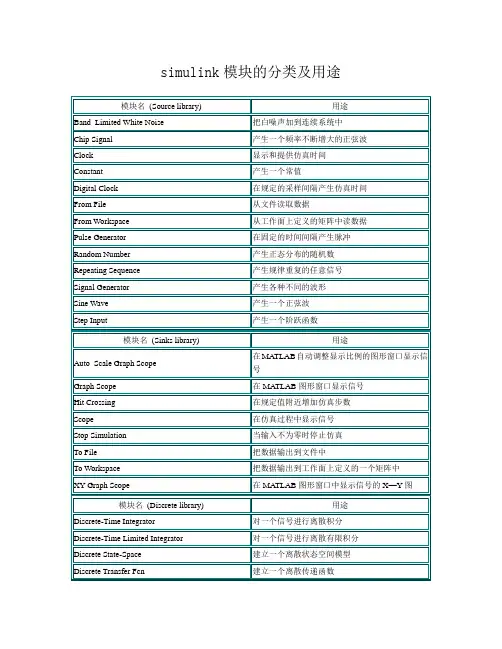

simulink模块的分类及用途解析
simulink模块的分类及用途Commsim 2001 Education模块化通信仿真软件产品编号：808-110(单)，112（10），115（25）Commsim 2001是一个理想的通信系统的教学软件。
它很适用于如‘信号与系统’、‘通信’、‘网络’等课程，难度适合从一般介绍到高级。
使学生学的更快并且掌握的更多。
Commsim2001含有200多个通用通信和数学模块，包含工业中的大部分编码器，调制器，滤波器，信号源，信道等，Commsim 2001中的模块和通常通信技术中的很一致，这可以确保你的学生学会当今所有最重要的通信技术。
要观察仿真的结果，你可以有多种选择：时域，频域，XY图，对数坐标，比特误码率，眼图和功率谱。
Scalable FunctionalityLike all other Electronics Workbench products Commsim 2001 is available in three tiers for the education community:Single: For use by professors/teachers in the creation of lectures, lessons, assignments etc Lab:For use by students in on-campus computer labsStudent: A special version for use by students on home PCs onlyHow Commsim is UsedCommsim 2001 is a powerful yet easy to use simulation tool that provides fast, accurate viewing of signals at any point in your system, via a natural sequence of steps. This power is presented to the user through an intuitive GUI(graphical User Interface) enabling drag and drop simplicity, just like all of the other products in the Electronics Workbench Family.Features at a Glance:∙Industry's Largest Library∙200+ Blocks∙Communication & Math Blocks∙Build your own Blocks/Models∙Drag and Drop Diagram Construction∙Analog, Digital & Mixed Systems∙Automatic Wiring∙Analog and Digital Modulators/Demodulators∙Wide variety of Encoders/Decoders∙Adaptive Equalizers∙Vector and Matrix Operations∙All popular Channel Models∙Filter Design Wizard and Response Viewer∙PLLs∙RF Elements and Accurate Distortion∙Complex Math∙Complex Envelope Representation∙Continuous, Discrete and Hybrid Simulation∙Autorestart and Single Step Algorithms∙Euler, Trapezoidal and Runge Kutta Integration Methods ∙Look-up Table Wizard∙Signal Probes∙Large variety of Plot Options∙Mathcad, Matlab OLE IntegrationPlacing and Connecting BlocksPlace desired blocks from the library by dragging and dropping(from either the menus or the toolbar) any of the over 200 functional blocks available. Once placed, connecting blocks is extremely straightforward-just click on one block's output then on other blocks input and Commsim takes care of the rest. Its that simple!You can also make use of hierarchical blocks to break up more complex systems, each of which can be assigned its own symbol.Blocks LibrariesThe science of understanding and teaching communication systems lies in being aware of a wide variety of "functional blocks" of technology available to "construct" the optimal transmitter or receiver, given a particular type of signal and channel.Commsim 2001 helps you to ensure your students learn all of today's most important communication technologies by delivering blocks to match all of the commonly used techniques in communications. The commsim library contains the industry's largest selection of coders, modulators, filters, sources, channels etc. You can even create your own blocks using equations or lower level functional blocks. Library BlocksBecause the right library is so essential to a good communications simulator, we have explained each family of blocks in detail. Simply click on the family to view more information.ChannelsEncoding/DecodingModulators/DemodulatorsOther Communication BlocksBasic BlocksChannelsModeling the medium through which a transmitted signal must pass is essential to accurately capture delay and distortion effects. Channels include copper wire, fiber, free space, etc.Channel Blocks Modeled in Commsim 2001∙Add.White Gaussian Noise (Complex & Real)∙Binary Symmetric Channel∙Jakes Mobile∙Multipath∙Propagation Loss∙Rice/Rayleigh Fading∙Rummler Multipath∙TWTAEncoding/DecodingSingle encoding is performed to increase the reliability of information transfer and can include companding and quantization (analog signals) or forward error correction (using convolutional or trellis cooling on digital signals).Commsim 2001 includes the following Encoders/Decoders∙Block Interleaver∙Convolutional Encoder∙Convolutional Interleaver∙Gray Decoder∙Gray Encoder∙Trellis Decoder∙Viterbi Decoder (Hard & Soft)Modulators/DemodulatorsCommsim provides the following analog and digital modulators/demodulation blocks, a subset of which use coherent methods(require phase synchronization in demodulation):Commsim 2001 includes the following Modulators/Demodulators∙AM∙DQPSK∙pi/4-DQPSK∙FM∙FSK∙I/Q∙MSK∙PM∙PAM (4,8)∙PPM∙PSK (2,4,8,16)∙QAM (16,32,64,256)∙SQPSK∙DQPSK∙pi/4-DQPSK Detector∙FM Demodulator∙PPM Demodulator∙PSK Detector (2,4,8,16)∙PAM Detector (2,4,8,16)∙QAM Detector (16,32,64,256)Other BlocksCommsim 2001 also provides many other communication blocks (filters, PLLs, digital etc.) and general mathematical functions (complex math, estimatio, etc.)Basic BlocksCommsim 2001 offers over 90 blocks for linear, non linear, continous, discrete-time, time varying, and hybrid system design.Basic Blocks Modeled in Commsim 2001∙Animation∙Annotation∙Arithmetic∙Boolean∙DDE∙Integration∙Linear Systems∙Matlab Interface∙Matrix Operations∙Nonlinear∙Optimization∙Random Generator∙Signal Consumer∙Signal Producer∙Time Delay∙TranscendentalCDMA通信系统的MATLAB仿真张广森，王虎（中国民航学院通信工程系，天津 300300）摘要：在简要介绍MATLAB语言的基础上，对使用MATLAB语言仿真的CDMA 通信系统进行描述。
第五章_Simulink_常用模块介绍与应用技巧
同样，拖入su-27.存盘：plant_su27.wrl
使用matlab vrealm 编程可以实现飞机的3D运动。
火龙果整理
再次调入的图像
火龙果整理
运行自编程序：tree_su27.m
world = vrworld('plant_su27.wrl'); open(world); fig = view(world, '-internal'); vrdrawnow; get(world) nodes(world) Su27 = vrnode(world, 'Su27') fields(Su27) t0=118*pi/180; Su27.rotation = [0, 1, 0, -0.7]; vrdrawnow; for t=0:0.1:4*pi Su27.translation = [5*cos(t+t0) -0.6+0.3*t -9+7*sin(t+t0) ]; vrdrawnow; pause(0.1); end reload(world); vrdrawnow; set(fig,'NavPanel','bar'); vrdrawnow; img_capture = capture(fig); img = image(img_capture); % Set the title of the Axes object that is parent of the image object. set(get(get(img, 'Parent'),'Title'),'String',... 'Screenshot of the Virtual Reality Scene'); clear ans car i img img_capture x y z
matlab simulink每一模块的介绍
matlab simulink每一模块的介绍
MATLAB Simulink是一款用于建立和仿真动态系统模型的软
件工具。
它基于MATLAB编程语言，并提供了图形化界面，
用户可以使用各种模块来构建复杂的系统模型。
以下是Simulink中一些常用模块的介绍：
1. Constant（常数）：用于设置系统中的常数值，如常数信号
输入、定值代码等。
2. Gain（增益）：用于调整或放大输入信号的幅度，可以根据需求进行增益设置。
3. Sum（求和）：用于将多个输入信号相加，可以选择不同的
输入端口进行加法运算。
4. Product（乘积）：用于将多个输入信号相乘，可以选择不
同的输入端口进行乘法运算。
5. Integrator（积分器）：用于对输入信号进行积分运算，可以用于模拟系统的积分环节。
6. Derivative（导数器）：用于对输入信号进行求导运算，可
以用于模拟系统的微分环节。
7. Transfer Fcn（传递函数）：用于建立系统的传递函数模型，可以根据系统参数设置传递函数的分子和分母。
8. Scope（作用域）：用于显示系统模型中的信号变化情况，
可以在仿真过程中实时监测信号。
9. To Workspace（输出到工作区）：用于将信号输出到工作区，以便后续分析或处理。
这仅是Simulink中一小部分常用模块的介绍，实际上
Simulink提供了大量的模块供用户选择和使用，可以根据具体
的系统模型需求进行选择和组合。
同时，用户还可以借助自定义模块进行更复杂系统的建模和仿真。
simulink各模块详解
翔威国际股份有限公司 第二事业部 厂区信息流自动化项目
SFIS.PPT 8
Shop Floor Information System, SFIS现场信息整合系统
二、 直流电路仿真
【例2_1】 测量下图所示电路的节点电压。
翔威国际股份有限公司 第二事业部 厂区信息流自动化项目
1. “Connectors”模块库
其中包括接地点和中间节点两大类共1连接线
细垂直连接线
垂直连接线
接地端（输入型）
接地端（输出型）
L型导线连接器 共享节点（输入型）
共享节点（输出型）
T型导线连接器
翔威国际股份有限公司 第二事业部 厂区信息流自动化项目
SFIS.PPT 2
6.2 Simulink电路分析应用 Shop Floor Information System, SFIS现场信息整合系统
一、Power System Blockset模块集 (电路仿真模块集)
翔威国际股份有限公司 第二事业部 厂区信息流自动化项目
SFIS.PPT 1
Shop Floor Information System, SFIS现场信息整合系统
4. “Measurements”模块库
其中包括的是5种测量模块
功能说明
测量电流值
测量电路两节点之间的 电阻值
测量多个器件、支路的 电流电压值
测量电路中的三相 电流、电压值 测量电压值
翔威国际股份有限公司 第二事业部 厂区信息流自动化项目
SFIS.PPT 6
Shop Floor Information System, SFIS现场信息整合系统
功能说明
[方案]Simulink中的模块
![[方案]Simulink中的模块](https://img.taocdn.com/s3/m/e6c295a8f021dd36a32d7375a417866fb84ac0ac.png)
Simulink 中的模块一：连续模块库(Continuous)1. 积分模块(Integrator)：功能：对输入变量进行积分。
说明：模块的输入可以是标量，也可以是矢量；输入信号的维数必须与输入信号保持一致。
2. 微分模块(Derivative)功能：通过计算差分∆u/ ∆t 近似计算输入变量的微分。
3. 线性状态空间模块(S tate-Space) 功能：用于实现以下数学方程描述的系统：4. 传递函数模块(T ransfer Fcn)功能：用执行一个线性传递函数。
5. 零极点传递函数模块(Zero-Pole)功能：用于建立一个预先指定的零点、极点，并用延迟算子s 表示的连续。
7．传输延迟模块(T ransport Delay)功能：用于将输入端的信号延迟指定的时间后再传输给输出信号。
8．可变传输延迟模块(Variable T ransport Delay)功能：用于将输入端的信号进行可变时间的延迟。
二：离散模块库(Discrete)1．零阶保持器模块(Zero-Order-Hold)功能：在一个步长内将输出的值保持在同一个值上。
2．单位延迟模块(Unit Delay)功能：将输入信号作单位延迟，并且保持一个采样周期相当于时间算子z -1 。
3．离散时间积分模块(Discrete Time Integrator)功能：在构造完全离散的系统时，代替连续积分的功能。
使用的积分方法有：向前欧拉法、向后欧拉法、梯形法。
4．离散状态空间模块(Discrete State Space)功能：用于实现如下数学方程描述的系统：5．离散滤波器模块(Discrete Filter) + = + = DuCx y Bu Ax x '⎩⎨⎧+=+=+)()()()()(])1[(nT Du nT Cx nT y nT Bu nT Ax T n x功能：用于实现无限脉冲响应(IIR)和有限脉冲响应(FIR)的数字滤波器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
simulink 常用模块解释-回复
Simulink是一款由MathWorks公司开发的基于模型的设计和仿真环境，广泛应用于系统建模、仿真和设计。
Simulink的强大之处在于它提供了一系列常用模块，这些模块可以构建模型并模拟各种复杂系统的行为。
在本文中，我将为您介绍一些Simulink中常用的模块，并逐步详细解释它们的功能和应用。
1. Gain模块：Gain模块用于指定信号的增益系数。
它可以根据输入信号的幅值对信号进行缩放或放大。
Gain模块在控制系统设计和信号处理中经常使用，例如可以用来放大或缩小控制信号或者调整系统的增益。
2. Sum模块：Sum模块用于对输入信号进行求和操作。
它可以实现多个输入信号的相加，并输出它们的和。
Sum模块在控制系统中的控制逻辑实现、滤波器设计和信号处理中经常使用，例如可以用来实现控制器的误差计算。
3. Product模块：Product模块用于对输入信号进行乘法操作。
它可以实现多个输入信号的相乘，并输出它们的积。
Product模块在控制系统和信号处理中广泛应用，例如可以用来实现控制器的输出计算或者信号的调制。
4. Integrator模块：Integrator模块用于对输入信号进行积分操作。
它可以实现对输入信号积分并输出积分结果。
Integrator模块在控制系统设计
和信号处理中常常使用，例如可以用来实现低通滤波器或者计算控制系统的状态变量。
5. Derivative模块：Derivative模块用于对输入信号进行微分操作。
它可以实现对输入信号的微分运算并输出微分结果。
Derivative模块在控制系统设计和信号处理中经常使用，例如可以用来实现对输入信号的速度或加速度测量。
6. Saturation模块：Saturation模块用于对输入信号进行限幅操作。
它可以设置输入信号的上下限，并限制信号在这个范围内。
Saturation模块在控制系统和信号处理中广泛应用，例如可以用来限制控制器的输出或者对信号进行幅值调整。
7. Switch模块：Switch模块用于根据条件选择输入信号。
它可以根据条件的真假选择其中一个输入信号输出。
Switch模块在控制系统设计和信号处理中常常使用，例如可以用来实现控制系统的模式切换或者实现条件控制逻辑。
8. Scope模块：Scope模块用于显示信号的波形。
它可以实时显示信号的变化，并提供波形分析和观测功能。
Scope模块在信号处理和系统仿真中非常有用，例如可以用来验证系统响应或者观察信号的频谱。
9. MATLAB Function模块：MATLAB Function模块用于在Simulink模型中嵌入MATLAB代码。
它可以实现复杂的算法或者自定义的函数，并与其他Simulink模块进行交互。
MATLAB Function模块在需要高级数学计算或者自定义算法的场景中非常有用。
10. Stateflow Chart模块：Stateflow Chart模块用于创建状态机模型。
它可以实现系统的状态转移和事件处理，并提供高级的状态机设计工具。
Stateflow Chart模块在控制系统设计和系统建模中经常使用，例如可以用来实现复杂的控制逻辑或者系统行为模型。
总结起来，Simulink提供了丰富的常用模块，可以实现各种系统的建模和仿真。
通过灵活地组合和配置这些模块，我们可以构建出复杂的系统模型，并对其行为进行分析和优化。
Simulink的模块化设计使得系统设计变得更加直观和可控，大大提高了工程师的工作效率和系统设计的质量。
