石油化工厂尾气回收处理工艺系统及管道设计
浅析大庆石化顺丁橡胶装置尾气回收工艺

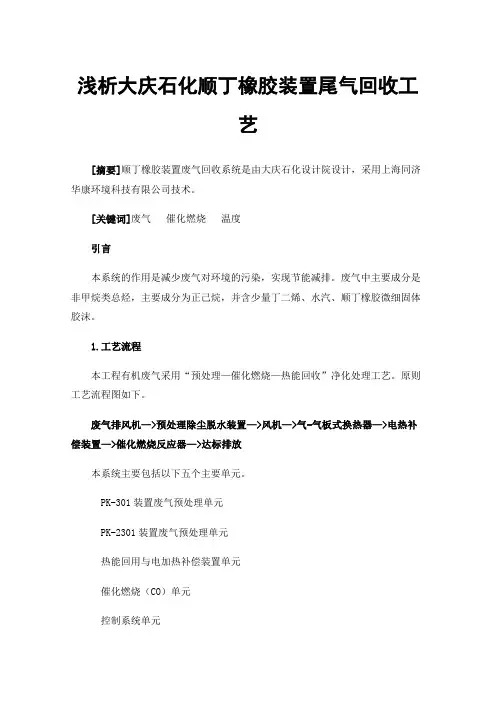

浅析大庆石化顺丁橡胶装置尾气回收工艺[摘要]顺丁橡胶装置废气回收系统是由大庆石化设计院设计，采用上海同济华康环境科技有限公司技术。
[关键词]废气催化燃烧温度引言本系统的作用是减少废气对环境的污染，实现节能减排。
废气中主要成分是非甲烷类总烃，主要成分为正己烷，并含少量丁二烯、水汽、顺丁橡胶微细固体胶沫。
1.工艺流程本工程有机废气采用“预处理—催化燃烧—热能回收”净化处理工艺。
原则工艺流程图如下。
废气排风机—>预处理除尘脱水装置—>风机—>气-气板式换热器—>电热补偿装置—>催化燃烧反应器—>达标排放本系统主要包括以下五个主要单元。
PK-301装置废气预处理单元PK-2301装置废气预处理单元热能回用与电加热补偿装置单元催化燃烧（CO）单元控制系统单元2.工艺流程概述2.1PK-301装置废气预处理单元来自现有顺丁橡胶装置的工艺废气，经分别收集汇总后，废气进入T-381除尘洗涤塔，进行预处理。
在塔内，废气从下往上走，与从上往下走的循环洗涤液逆向接触，废气经洗涤净化去除橡胶胶沫后，从塔顶经三通活塞阀，再分别经增压引风机C-381/382（增压引风机采用变频控制）直接输送到板式换热器E-2381的入口。
T-381除尘洗涤塔的循环洗涤液，则分别从各自的塔底自流至循环水池V-381。
在循环水池中，“橡胶胶沫”与洗涤液“水”自动分离，洗涤液“水”则再由循环水泵P-381A/B提升至除尘洗涤塔T-381顶部，从而实现循环水的循环。
当循环水池中的液位不足时，则由设置在各自循环水池上部的脱盐水补水管自动补给。
而飘浮在循环水池上部的“橡胶胶沫”，采用人工定期捞除的方式进行处理。
2.2PK-2301装置废气预处理单元来自顺丁橡胶装置（二）的工艺废气，经分别收集汇总后，废气进入T-2381除尘洗涤塔，进行预处理。
在塔内，废气从下往上走，与从上往下走的循环洗涤液逆向接触，废气经洗涤净化去除橡胶胶沫后，从塔顶经三通活塞阀后，再分别经增压引风机C-2381（增压引风机采用变频控制）直接输送到板式换热器E-2381的入口。
