C45混凝土配合比计算书
C45配合比分析

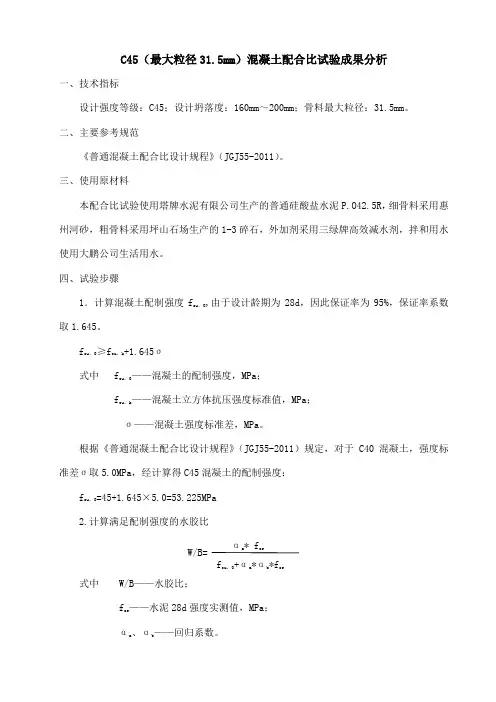

C45（最大粒径31.5mm）混凝土配合比试验成果分析一、技术指标设计强度等级：C45；设计坍落度：160mm～200mm；骨料最大粒径：31.5mm。
二、主要参考规范《普通混凝土配合比设计规程》（JGJ55-2011）。
三、使用原材料本配合比试验使用塔牌水泥有限公司生产的普通硅酸盐水泥P.O42.5R，细骨料采用惠州河砂，粗骨料采用坪山石场生产的1-3碎石，外加剂采用三绿牌高效减水剂，拌和用水使用大鹏公司生活用水。
四、试验步骤1．计算混凝土配制强度fcu，0,由于设计龄期为28d，因此保证率为95%，保证率系数取1.645。
fcu，0≥fcu，k+1.645σ式中 fcu，0——混凝土的配制强度，MPa；fcu，k——混凝土立方体抗压强度标准值，MPa；σ——混凝土强度标准差，MPa。
根据《普通混凝土配合比设计规程》（JGJ55-2011）规定，对于C40混凝土，强度标准差σ取5.0MPa，经计算得C45混凝土的配制强度：fcu，0=45+1.645×5.0=53.225MPa2.计算满足配制强度的水胶比W/B=αa* f cefcu，0+αa*αb*fce式中 W/B——水胶比；fce——水泥28d强度实测值，MPa；αa 、αb——回归系数。
根据规范推荐，αa 取0.53，αb取0.20，取水泥强度等级富余系数1.16，由于考虑粉煤灰掺量为12.6%左右，取粉煤灰影响系数0.875。
即fce=42.5*1.16=49.3MPa，fb=49.3*0.875=43.1MPa代入上式计算得出：W/B=0.53×43.1=0.40 53.2+0.53×0.20×43.1选择基准水胶比为0.40。
3.初选混凝土单位用水量，计算水泥、粉煤灰、外加剂用量根据《普通混凝土配合比设计规程》（JGJ55-2011）中推荐，再根据经验初选混凝土单位用水量为200kg/m3，再考虑外加剂减水率为19.5%，所以初选用水量为161kg/m3；计算胶材用量为403kg/m3，再考虑掺入12.6%的粉煤灰，粉煤灰用量为51kg/m3，水泥用量为352kg/m3；外加剂掺量为2.69%，外加剂用量为10.84kg/m3。
C45砼配合比设计

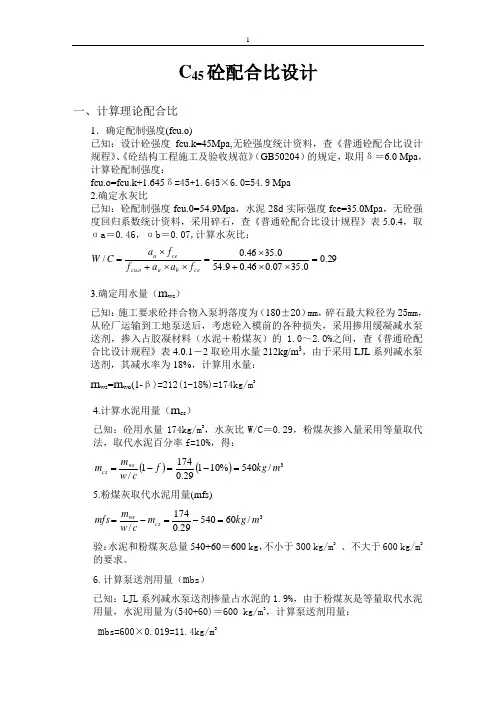

C 45砼配合比设计一、计算理论配合比1．确定配制强度(fcu.o)已知：设计砼强度fcu.k=45Mpa,无砼强度统计资料，查《普通砼配合比设计规程》、《砼结构工程施工及验收规范》（GB50204）的规定，取用δ＝6.0 Mpa ，计算砼配制强度：fcu.o=fcu.k+1.645δ=45+1.645×6.0=54.9 Mpa 2.确定水灰比已知：砼配制强度fcu.0=54.9Mpa ，水泥28d 实际强度fce=35.0Mpa ，无砼强度回归系数统计资料，采用碎石，查《普通砼配合比设计规程》表5.0.4，取αa ＝0.46，αb ＝0.07,计算水灰比：29.00.3507.046.09.540.3546.0/.=⨯⨯+⨯=⨯⨯+⨯=ce b a ocu ce a f a a f f a C W3.确定用水量（m ws ）已知：施工要求砼拌合物入泵坍落度为（180±20）mm ，碎石最大粒径为25mm ，从砼厂运输到工地泵送后，考虑砼入模前的各种损失，采用掺用缓凝减水泵送剂，掺入占胶凝材料（水泥＋粉煤灰）的 1.0～2.0%之间，查《普通砼配合比设计规程》表4.0.1－2取砼用水量212kg/m 3，由于采用LJL 系列减水泵送剂，其减水率为18%，计算用水量：m ws =m wo (1-β)=212(1-18%)=174kg/m 34.计算水泥用量（m cs ）已知：砼用水量174kg/m 3，水灰比W/C ＝0.29，粉煤灰掺入量采用等量取代法，取代水泥百分率f=10%，得：()()3/540%10129.01741/m kg f c w m m wscs =-=-=5.粉煤灰取代水泥用量(mfs)3/6054029.0174/m kg m c w m mfs cs ws =-=-=验：水泥和粉煤灰总量540+60＝600 kg ，不小于300 kg/m 3 、 不大于600 kg/m 3的要求。
新标准常温配合比计算书C45微膨胀矿粉
10% = 53 kg/m3 mc = 526 - 74 -
、定
(βs)： 根据经验值得：
14% ，
382 ) = 62 kg/m3 414 ) = 67 kg/m3 452 ) = 74 kg/m3
36 = 39 = 42 =
346 kg/m3 375 kg/m3 410 kg/m3
k
44 - 36 = 302 g/ k
(3
*
) mc = 526 * ( 1 - 14% ) = 452 mf = 1 ( 526 4
、 计算矿粉掺量：为胶凝材料的
(1
) mp = 444 *
8% = 36
(2
) mp = 481 *
8% = 39
kg/m3 kg/m3
8% mc = 444 mc = 481 -
62 67 -
(3
) mp = 526 * 4
K
g/ K
= 1059 g/ K
g/ K
= 1055 g/ K
g/ K
= 1045 g/
根据试配28天强度，以水胶比 0.36 的配合比作为基准 C45微膨胀 混凝土配合比
水胶比
砂率
水泥
水
砂
石 外加剂
(Kg/m3) (Kg/m3) (Kg/m3) (Kg/m3) (Kg/m3)
矿粉 粉煤灰 膨胀剂 (Kg/m3) (Kg/m3) (Kg/m3)
0.39
41%
302
162
736 1059 10.7
36
62
44
0.36
40%
327
161
703 1055 11.6
39
67
48
C45P12自防水混凝土配合比设计
C45P12自防水混凝土配合比设计本文结合工程实例探讨C45P 12自防水混凝土配合比的设计过程，对原材料的选择、配合比的设计等方法进行了分析。
标签C45；P12；自防水混凝土；配合比设计随着经济的快速发展，地下室在城市中得到了广泛的应用，但地下室的建设必须考虑地下室底板及混凝土墙的防水问题。
本文结合我县某商品房C45P12自防水混凝土的成功实践，对C45P12混凝土原材料的选择及配合比设计作一些探讨。
1 工程概况该工程建筑层数为地上18层，地下2层，地下建筑面积2855m2，地下室防水采用结构自防水外贴弹性体改性沥清防水卷材。
由于该工程地下水位高，对混凝土的抗渗性能要求较高，设计要求采用C45P12的自防水混凝土，施工要求坍落度为55mm~70mm。
混凝土采用现场集中拌和，上料采用自动计量，混凝土搅拌时间自动控制，用塔吊运至浇注现场，用插入式和附着式振动器配合振捣。
2 原材料的选择2.1 水泥C45P12自防水混凝土所用的水泥，要求抗水性能好、泌水少、水化热低和具有一定的抗侵蚀性。
因此，配制C45P12混凝土宜选用旋窑生产、强度等级为42.5级质量稳定的普通硅酸盐水泥或火山灰硅酸盐水泥。
在环境受冰冻影响时，应优先采用普通硅酸盐水泥，不宜采用火山灰硅酸盐水泥。
2.2 细集料C45P12自防水混凝土所用的砂，要求砂颗粒均匀、圆滑、质地坚固、有害物质含量少、级配良好。
因此，应优先选用有害物质含量少且级配良好的Ⅱ区中河砂。
配制C45P12自防水混凝土所用砂的含泥量不大于2.0%，泥块含量不应大于0.5%，云母含量不大于0.5%，细度模度处于2.7~2.9之间最佳。
2.3 粗骨料石子的级配、强度、颗粒形状、杂质的含量等对C45P12混凝土的强度和性能有着重要的影响。
选用时，应选取质地坚硬、洁净、颗粒形状近似立方体的碎石或破碎砾石。
配制C45P12混凝土的石子针片状颗粒含量不超过8%，含泥量不大于0.5%，泥块含量不应大于0.2%，压碎值指标不大于10%石；石子最大粒径不超过31.5mm，骨料的空隙要小，级配要符合JGJ52-2006的要求，通常采用两种规格的石子进行掺配。
混凝土配合比计算书C45

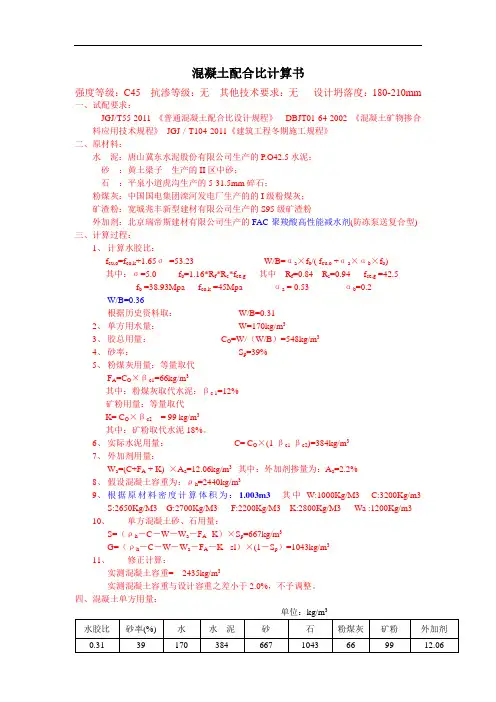

混凝土配合比计算书强度等级：C45 抗渗等级：无其他技术要求：无设计坍落度：180-210mm 一、试配要求：JGJ/T55-2011 《普通混凝土配合比设计规程》DBJT01-64-2002 《混凝土矿物掺合料应用技术规程》JGJ／T104-2011《建筑工程冬期施工规程》二、原材料：水泥：唐山冀东水泥股份有限公司生产的P.O42.5水泥；砂：黄土梁子生产的II区中砂；石：平泉小道虎沟生产的5-31.5mm碎石；粉煤灰：中国国电集团滦河发电厂生产的的I级粉煤灰；矿渣粉：宽城兆丰新型建材有限公司生产的S95级矿渣粉外加剂：北京瑞帝斯建材有限公司生产的FAC-聚羧酸高性能减水剂(防冻泵送复合型)三、计算过程：1、计算水胶比：f cu,o=f co,k+1.65σ=53.23 W/B=αa×f b/( f cu,o +αa×αb×f b)其中：σ=5.0 f b=1.16*R f*R s*f ce,g其中R f=0.84 R s=0.94 f ce,g =42.5f b =38.93Mpa f co,k =45Mpa αa = 0.53 αb=0.2W/B=0.36根据历史资料取：W/B=0.312、单方用水量：W=170kg/m33、胶总用量：C O=W/（W/B）=548kg/m34、砂率：S p=39%5、粉煤灰用量：等量取代F A=C O×βc1=66kg/m3其中：粉煤灰取代水泥：β c 1=12%矿粉用量：等量取代K= C O×βc2 = 99 kg/m3其中：矿粉取代水泥18%。
6、实际水泥用量：C= C O×(1-βc1-βc2)=384kg/m37、外加剂用量：W a=(C+F A + K) ×A a=12.06kg/m3 其中：外加剂掺量为：A a=2.2%8、假设混凝土容重为：ρh=2440kg/m39、根据原材料密度计算体积为：1.003m3其中W:1000Kg/M3 C:3200Kg/m3S:2650Kg/M3 G:2700Kg/M3 F:2200Kg/M3 K:2800Kg/M3 Wa :1200Kg/m310、单方混凝土砂、石用量：S=（ρh－C－W－W a－F A- K）×S p=667kg/m3G=（ρh－C－W－W a－F A－K - sl）×(1－S p）=1043kg/m311、修正计算：实测混凝土容重= 2435kg/m3实测混凝土容重与设计容重之差小于2.0%，不予调整。
C45混凝土配合比计算书
C45混凝土配合比计算书一、设计依据TB 10425-94 《铁路混凝土强度检验评定标准》TB 10415-2003《铁路桥涵工程施工质量验收标准》JGJ 55－2011《普通混凝土配合比设计规程》TB 10005-2010《铁路混凝土结构耐久性设计规范》TB 10424-2010《铁路混凝土工程施工质量验收标准》GB/T 50080-2002《普通混凝土拌合物性能试验方法标准》GB/T 50081-2002《普通混凝土力学性能试验方法标准》GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》设计图纸要求二、技术条件及参数限值设计使用年限：100年；设计强度等级：C45；要求坍落度：160～200mm；胶凝材料最小用量340 kg/m3；最大水胶比限值：0.50；耐久性指标：56d电通量＜1200C三、原材料情况1、水泥：徐州丰都物资贸易有限公司，P·O 42.52、粉煤灰：中铁十五局集团物资有限公司，F类Ⅱ级3、砂子：中砂4、碎石： 5～31.5mm连续级配碎石，5～10mm由石场生产；10～2０mm由石场生产；16～31.5mm由石场生产；掺配比例5～10mm 为30%；10～20mm为50%；10～31.5mm为20%5、外加剂：山西桑穆斯建材化工有限公司，聚羧酸高性能减水剂6、水：混凝土拌和用水（饮用水）四、设计步骤（1）确定配制强度根据《普通混凝土配合比设计规程》JGJ55—2011、《铁路桥涵工程施工质量验收标准》TB 10415-2003，混凝土的配制强度采用下式确定：（2）按照《铁路混凝土结构耐久性设计设计规范》TB10005-2010规定，根据现场情况：1、成型方式：混凝土采用罐车运输，混凝土泵送施工工艺。
2、环境作用等级：L1、L2、L3、H2、H3、H4。
3、粉煤灰掺量要求：水胶比≤0.50，粉煤灰掺量要求为≤30%。
4、含气量要求：混凝土含气量在2.0%～4.0%范围内。
C45配合比报告新
0.202
⑵砼拌合物性能坍落度，表观密度测定结果：
配比编号
试验日期
坍落度mm
空筒重G(kg)
筒容积V(L)
筒+砼重G1(g)
表观密度ρc,t=(G1-G)/V
基准
20161001
170
1.5
10
24831
2333
+0.05
20161001
180
1.5
10
24824
2332
-0.05
20161001
混凝土含气量百分数（视外加剂而定）α=
介联立方程：
mc0/ρc+ mg0/ρg+ ms0/ρs+ mk0/ρk+mf0/ρf+mw0/ρw+0.01α=1βs= ms0/( ms0+ mg0)×100%
ms0= kg/m3；mg0= kg/m3
14．每立方混凝土用量kg/m3：
水泥：320；水：168；砂：639；石：1045；煤灰：70；矿粉：80；外加剂：7.52
06
150+30
每m3砼各材料用量(kg)
水泥
矿粉
粉煤灰
水
砂
石
外加剂
砂率(%)
320
80
70
168
639
1045
7.52
38
检验单位：批准：审核：检验：
7．计算未掺掺合料混凝土中水泥用量mc01＝mW,02/（W/C）＝433Kg/m3
8．按JGJ55-2011（表3.0.5-1）选择矿物掺合料掺量为26%
9．计算混凝土中水泥用量mc0及矿物掺合料用量mf0, mk0;
(完整word版)C45砼配合比设计
C 45砼配合比设计一、计算理论配合比1．确定配制强度(fcu.o)已知：设计砼强度fcu.k=45Mpa,无砼强度统计资料，查《普通砼配合比设计规程》、《砼结构工程施工及验收规范》（GB50204）的规定，取用δ＝6.0 Mpa ，计算砼配制强度：fcu.o=fcu.k+1.645δ=45+1.645×6.0=54.9 Mpa 2.确定水灰比已知：砼配制强度fcu.0=54.9Mpa ，水泥28d 实际强度fce=35.0Mpa ，无砼强度回归系数统计资料，采用碎石，查《普通砼配合比设计规程》表5.0.4，取αa ＝0.46，αb ＝0.07,计算水灰比：29.00.3507.046.09.540.3546.0/.=⨯⨯+⨯=⨯⨯+⨯=ce b a ocu ce a f a a f f a C W3.确定用水量（m ws ）已知：施工要求砼拌合物入泵坍落度为（180±20）mm ，碎石最大粒径为25mm ，从砼厂运输到工地泵送后，考虑砼入模前的各种损失，采用掺用缓凝减水泵送剂，掺入占胶凝材料（水泥＋粉煤灰）的 1.0～2.0%之间，查《普通砼配合比设计规程》表4.0.1－2取砼用水量212kg/m 3，由于采用LJL 系列减水泵送剂，其减水率为18%，计算用水量：m ws =m wo (1-β)=212(1-18%)=174kg/m 34.计算水泥用量（m cs ）已知：砼用水量174kg/m 3，水灰比W/C ＝0.29，粉煤灰掺入量采用等量取代法，取代水泥百分率f=10%，得：()()3/540%10129.01741/m kg f c w m m wscs =-=-=5.粉煤灰取代水泥用量(mfs)3/6054029.0174/m kg m c w m mfs cs ws =-=-=验：水泥和粉煤灰总量540+60＝600 kg ，不小于300 kg/m 3 、 不大于600 kg/m 3的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C45混凝土配合比计算书
一、设计依据
TB 10425-94《铁路混凝土强度检验评定标准》
TB 10415-2003《铁路桥涵工程施工质量验收标准》
JGJ 55－ 2011《普通混凝土配合比设计规程》
TB 10005-2010《铁路混凝土结构耐久性设计规范》
TB 10424-2010《铁路混凝土工程施工质量验收标准》
GB/T 50080-2002《普通混凝土拌合物性能试验方法标准》
GB/T 50081-2002《普通混凝土力学性能试验方法标准》
GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》设计图纸要求
二、技术条件及参数限值设计使用年限： 100 年；设计强度等级：
C45；
要求坍落度：160~200mm;
胶凝材料最小用量 340 kg/m3；
最大水胶比限值： 0.50；
耐久性指标：56d电通量v 1200C
三、原材料情况
1、水泥：徐州丰都物资贸易有限公司，P・0 42.5
2、粉煤灰：中铁十五局集团物资有限公司， F类H级
3、砂子：中砂
4、碎石：5~ 31.5mm连续级配碎石，5~ 10mm由石场生产；10~
2 0 mm由石场生产；16~ 31.5mm由石场生产；掺配比例 5~
10mm 为 30%; 10~20mm 为 50%; 10~31.5mm 为 20%
5、外加剂：山西桑穆斯建材化工有限公司，聚羧酸高性能减水剂
6、水：混凝土拌和用水（饮用水）
四、设计步骤
（1）确定配制强度
根据《普通混凝土配合比设计规程》JGJ5— 2011、《铁路桥涵工程施
工质量验收标准》 TB 10415-2003,混凝土的配制强度采用下式确
定:
（2）按照《铁路混凝土结构耐久性设计设计规范》TB10005-2010规定，根据现场情况：
1、成型方式：混凝土采用罐车运输，混凝土泵送施工工艺。
2、环境作用等级：L1、L2、L3 H2、H
3、H4。
3、粉煤灰掺量要求：水胶比W 0.50,粉煤灰掺量要求为W 30%。
4、含气量要求：混凝土含气量在 2.0%〜4.0%范围内。
5、水胶比要求：胶凝材料最小用量340Kg/m3,最大水胶比限值：0.50。
（3）初步选定配合比
1、确定水胶比
1）水泥强度 fee二rcfce,g=1.16x 42.5=49.3(MPa)
(2)胶凝材料强度 fb=rfrsfce=0.75 X 1.00 x 49.3=37.0(MPa)
根据混凝土耐久性设计规范确定，水胶比取0.43，即W/B=0.43;
2、确定用水量：
根据石料的粒径、设计要求、减水剂的掺量经试验确定mw0选取250kg/m3;(外加剂掺量 1.0%、减水率为 25.0%) mw0=250X( 1 —25%) =188(kg/m3);
3、计算胶凝材料用量：
胶凝材料总量：m0二mw0宁W/B=188/0.43=437(kg/m3)，其中粉煤灰掺量为 30%,粉煤灰用量 mf二m0x 30%=437X 30% =131(kg/m3),减水剂用量： m 外二m0 x 1.0%=437X 1.0%=4.37(kg/m3);水泥用量： mc=m0-mf- m 外=437-131-4.37=302(kg/m3)根据普通混凝土配合比设计规程、混凝土耐久性设计规范，该胶凝材料用量符合技术要求；
4、确定砂率：
根据设计要求及砂石材料的组成，B s0取35%;
5、砂石重量：
设混凝土密度为2450kg/m3。
437+ms0+mg0+188=2450
35%=ms0( (ms0+mg0)x 100%
解之得：ms0=639 (kg/m3) mg0=1186(kg/m3)
6、初步基准配合比为：(单位：kg/m3)
水泥：粉煤灰：砂：碎石：水：减水剂
302: 131 : 639 : 1186 : 188 : 4.37
1 : 0.43 : 2.1
2 : 3.9
3 : 0.62 : 0.01
（4）混凝土试拌，提出基准配合比和调整配合比
1、以计算的初步基准配合比试拌 40L,将混凝土拌和物搅拌均匀后，
进行坍落度试验，测得坍落度为180m m,粘聚性、保水性均良好，
成型组150X 150X 150mm试件，分别留置3组测试7d、28d、56d 抗压强度；留置一组测试56d电通量；7d抗压强度值为 MPa 28d 抗压强度值为 MPa 56d抗压强度值为 MPa试验结果满足设计要求；
3、基准配合比和两个调整配合比分别为：（单位：kg/m3 ）
五、C45混凝土试配及拌合物性能
对以上配合比进行混凝土拌合物性能试验，经试拌混凝土配合比的拌
合物性能见表5:
表5: C45混凝土拌合物性能结果
六、C45混凝土抗裂性能、力学性、静弹性弹性模量及耐久性能根据C45混凝土拌合物性能试验结果，初步选定的配合比混凝土拌合物性能W/B=0.43能满足要求；按上述配合比成型力学能性能试验
抗压强度、耐久性能电通量试验，试验结果见表 6:
表6: C45混凝土力学性能及耐久性能试验结果
七、理论配合比确定
根据上述试验结果，在满足设计和施工要求的条件下，本着经济节约、优选的原则，确定混凝土理论配合比见表7：
表7： C45混凝
土理论配合比 (kg/m3 )。
