2-家用空调器分类及命名方法
空调设备型号
空调代码空调型号字母识别：L字母的是室内机，W是室外机。
(1)、K—房间空调器；(2)、结构形式：F—分体式房间空调器；C—窗式房间空调器；Q－代表嵌入式空调；Y－代表移动式空调；T－代表天井式空调；(3)、功能代号(单冷型无此代号)：R—热泵型；D—电热型；BD—热泵辅助电热型；(4)、名义制冷量：用阿拉伯数字表示，其值取制冷量的前两位数。
(5)、分体式室内机组结构代号：G－代表挂壁式内机；L－代表柜式空调内机；W－代表室外机；(6)、改进型代号：分为A、B、C、D、E等；(7)、特殊功能：BP—变频；Y--遥控(仅限窗机) ；如：KC-32/Y代表窗机，单冷，制冷量为3200W，为遥控型；KFR-28GW/BP表示壁挂分体式变频空调器，冷暖，制冷量为2800W。
D——代表辅助电加热（KFR-50LW/28D)SD —三相电商用型号（KFR-72LW28SD）V----- 改型标志BP ----- 代表变频ZBP----- 代表直流变频RBP ----- 卧室宝（Room)系列MBP------国美包销型号NBP ------苏宁包销型号FZBP-----无氟环保冷酶系列SZBP-----矢量直流王系列家用空调器上的符号含义国产家用空调器的型号是按国家标准规定命名的，其表示方法为□□□－□□□。
第一格，用空调器汉语拼音的第一个字母Ｋ表示。
第二格，结构型式代号：Ｃ—窗式；Ｆ—分体式。
第三格，功能代号：Ｒ—热泵式；Ｄ—电热式；Ｒｄ—热泵辅助电热型。
第四格，制冷（热）量：用阿拉伯数字表示，只要将此方格内的数量乘以１００，得出数字就为制冷（热）量。
第五格，表示分体式空调器室内机组结构代号：Ｇ为挂壁式；Ｌ为落地式；Ｑ为嵌人式；Ｔ为台式。
第六格，表示分体式空调器室外机组代号，常用Ｗ表示。
用中央空调系统。
空调参数及其型号
空调参数及其型号商场里空调的价签上除了价格以外，往往还有一串数字和字母表示空调的型号。
别小看这些数字和字母，某款空调是第几代产品，都有哪些功能，行家一眼就能看出来。
下面我就给您说说这些数字和字母的含义。
空调型号的表示方法国家有统一的标准，基本格式为“①②③—④⑤⑥⑦⑧”。
处于①位置上的字母表示产品代号，如果为K，则表示是家用空调器。
处于②位置上的字母表示空调的结构形式，空调器按结构形式分为整体式和分体式，整体式空调器又分为窗式和移动式，代号分别为：F为分体式，C为窗式，Y为移动式。
③表示功能代号(单冷型无此代号)。
R为热泵型，Rd为热泵辅助电加热，D为电热型。
④表示额定制冷量，用阿拉伯数字表示。
⑤表示分体式室内机组结构代号，D为吊顶式、G为挂壁式、L为落地式、Q为嵌入式等。
⑥表示分体式空调器室外机代号，W代表室外机。
⑦表示改进型代号。
分为A、B、C、D、E等，在字母前面加斜杠以区分。
⑧表示工厂设计序号和特殊功能代号等，允许用汉语拼音大写字母或阿拉伯数字表示，如变频为BP，遥控为Y。
下面以格力空调几个型号作简单说明：KCD-46(4620)：其中K表示房间空调器，C表示窗机，D表示电热型，46表示制冷量是4600瓦。
KFR-25GWE(2551)：其中K表示房间空调器，F表示分体式，R表示热泵型，25表示制冷量是2500瓦，G表示挂壁式，W表示室外机代号，E表示该型号为改进型产品，即冷静王系列产品。
(晋平)格力空调机型号中的N4、N5是表示能效比。
能效比：N5－2.6以上，N4－2.8以上，N3－3.0以上，N2－3.2以上，N1－3.4以上，N后数字越小能效比越高，越省电。
国家规定9月1日起能效比2.6以下的空调不能进入市场。
格力为了方便区分，设了一个能源级别来明确标明，实际没标明的也和标明的是一样的机器，只是差了一个标识。
所谓能效比也称性能系数，即一台空调器的名义制冷量与其耗电功率的比值。
通常，空调器的能效比接近3或大于3为佳，就属于节能型空调器。
空调的型号命名大全(有重复)
K——空调
F——分体式
R——热泵型（带电加热）
26——制冷（热）量为2600W，为一匹空调
G——挂机
W——含有室外机
D——辅助电加热
N1——新冷媒，无氟环保空调，制冷剂为R410A
IA——具体的出厂型号
4—功能代号（空调器按功能主要分为单冷型、热泵型及电热型，单冷型代号省略，热泵型、电热型代号分别R、D）
5—规格代号（额定制冷量，用阿拉伯数字表示，空调器制冷量在10000W以下的，其单位为100W；制冷量大于或等于10000W时，其单位为1000W）
6—整体式结构分类代码或分体式室内机组结构分类代号（室内机组结构分类为吊顶式、挂壁式、落地式、天井式、嵌入式等，其代号分别为D、G、L、T、Q等）
4—功能代号（空调器按功能主要分为单冷型、热泵型及电热型，单冷型代号省略，热泵型、电热型代号分别R、D）
5—规格代号（额定制冷量，用阿拉伯数字表示，空调器制冷量在10000W以下的，其单位为100W；制冷量大于或等于10000W时，其单位为1000W）
6—整体式结构分类代码或分体式室内机组结构分类代号（室内机组结构分类为吊顶式、挂壁式、落地式、天井式、嵌入式等，其代号分别为D、G、L、T、Q等）
KFR-50LW/E（5052LA）其中K表示房间空调器，F表示分体式，R表示热泵型，50表示制冷量是5000W，L表示落地式，W表示室外机代号。
1、 结构分类代号
整体式：
窗机--C
落地式--L
分体式--F
分G
嵌入式--Q
KFR-50LW/E（5052LA）其中K表示房间空调器，F表示分体式，R表示热泵型，50表示制冷量是5000W，L表示落地式，W表示室外机代号，LA表示灯箱面板。
空调与面积计算方法 (2)
空调与面积计算方法 (2)1、国产空调器命名方法如下：KFR（d）50LW/T(D BP J X F) K-空调 F-分体式 R-热泵制热型 D-辅助电加热 50-制冷/制热量 L-结构类型 W-室外机 T-开发型号 D-直流 BP-变频 J-离子除尘 X-双向换风 F负离子（L—结构类型代号中：“L”-柜式，落地式；“G”-壁挂式；“C”-窗式；“N”-内藏式；“F”-风管式；“Q”-嵌入式；“D”-吊顶式）2、空调器的制冷量/制热量：1）空调器在进行制冷运转时，在单位时间内，从密闭房间内排出的热量称为空调器的制冷量。
2）空调器在进行制热运转时，在单位时间内从密闭房间内释放出的热量称为空调器的制热量。
3）每平方米空调需要150W制冷量：从而推出房间面积使用空调的计算公式：“△”即为适应房间的面积“□”为适应最大面积“0”为适应最小面积即该空调适用面积为：15-19㎡，空调的匹数也由此而来。
根据制冷量给空调分类：1P：2300W-2500W1.5P： 3000W-3600W 1.25P:2600W-2800W2P: 4000W-5200W 3P:6500W-7200W2.5P: 5800W-6200W 5P: 1200W 10P: 2400W3、耗电量:1P:900W左右 1.5P:1300W左右 2P:1800W左右3P:2800W左右 5P:5000W左右 10P:10000W左右一般5P、10P均为商用机， 380V电的代码一般为：“3”、“S”4、空调适用面积：1P：11-17㎡ 1.5P:18-25㎡ 2P:30-33㎡1.25P:18-23㎡ 3P:40-45㎡5P:60㎡左右 10P:50㎡左右机房用空调，一般是对机器散热降温用，以提高机房设备的寿命，层高三米，用冷负荷参数150k／m2,足够，那么你选型空调的制冷（热）量是260*150*75%=29250w=29.25kw(75%是空调使用系数），那么你需要制冷（热）量在29.35kw左右的空调．高低不超过总负荷的30%,至于什么型式，要看你对空调的具体要求了。
制冷设备安装与检修实训教学课件3
图1—21氧气减压器外形
图1—22焊枪
（a）气焊枪外形 (b) 气焊枪结构
1一焊嘴2一混合管 3一射吸管 4一喷嘴 5一氧气调节阀
6一氧气导管 7一乙炔导管 8一乙炔调节阀
5
3.家用空调器的型号命名规则 1)房间空气调节器
□□□□--□□□/□ 第一部分：K，表示产品代号，为房间空气调节器。 第二部分：气候类型代号，T1型代号省略。（T1、T2、T3分别表 示最高环境温度为43℃、35℃、52℃） 第三部分：结构形式代号，C表示窗式，F表示分体式。 第四部分：功能代号，热泵型用R，电热型用D，单冷型不标，热 泵电加热辅助型Rｄ 第五部分：规格代号，表示额定制冷量，用阿拉伯数字表示，其 值取制冷量百位数或百位以上数。 第六部分：整体式结构分类代号（Y表示移动式）或分体式室内 机组结构分类代号（G表示壁挂式，D表示吊顶式，Q表示嵌入式，T 表示台式，L表示落地式） 第七部分：室外机组结构代号，通常用W表示。 第八部分：工厂设计序号和特殊功能代号，可用汉语拼音大写字 母或数字表示。如A表示第一代产品，BP表示变频。
25
• 制冷剂的变化过程
– 制冷剂在冷凝器中的变化
• 过热蒸气进入冷凝器后，在压力不变的条件下， 先是散发出一部分热量，使制冷剂过热蒸气冷却 成饱和蒸气。
• 饱和蒸气在等温条件下，继续放出热量而冷凝产 生了饱和液体。
– 制冷剂在节流元件中的变化
• 饱和液体制冷剂经过节流元件，由冷凝压力pk降 至蒸发压力p0，温度由tk降至t0。为绝热膨胀过程。
压缩制冷剂蒸气，提高压力和温度
得到低温低压制冷剂
制冷剂液体吸热、蒸发、制冷

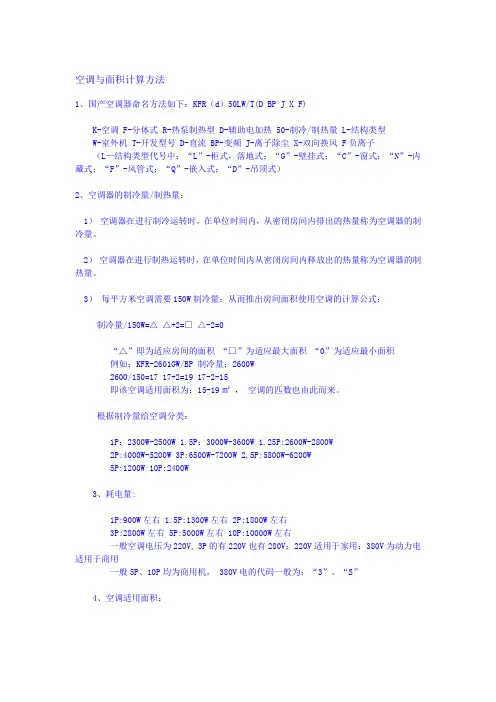

空调与面积计算方法.
空调与面积计算方法1、国产空调器命名方法如下：KFR（d）50LW/T(D BP J X F)K-空调 F-分体式 R-热泵制热型 D-辅助电加热 50-制冷/制热量 L-结构类型W-室外机 T-开发型号 D-直流 BP-变频 J-离子除尘 X-双向换风 F负离子（L—结构类型代号中：“L”-柜式，落地式；“G”-壁挂式；“C”-窗式；“N”-内藏式；“F”-风管式；“Q”-嵌入式；“D”-吊顶式）2、空调器的制冷量/制热量：1）空调器在进行制冷运转时，在单位时间内，从密闭房间内排出的热量称为空调器的制冷量。
2）空调器在进行制热运转时，在单位时间内从密闭房间内释放出的热量称为空调器的制热量。
3）每平方米空调需要150W制冷量：从而推出房间面积使用空调的计算公式：制冷量/150W=△ △+2=□ △-2=0“△”即为适应房间的面积“□”为适应最大面积“0”为适应最小面积例如：KFR-2601GW/BP 制冷量：2600W2600/150=17 17+2=19 17-2-15即该空调适用面积为：15-19㎡，空调的匹数也由此而来。
根据制冷量给空调分类：1P：2300W-2500W 1.5P：3000W-3600W 1.25P:2600W-2800W2P:4000W-5200W 3P:6500W-7200W 2.5P:5800W-6200W5P:1200W 10P:2400W3、耗电量:1P:900W左右 1.5P:1300W左右 2P:1800W左右3P:2800W左右 5P:5000W左右 10P:10000W左右一般空调电压为220V, 3P的有220V也有280V；220V适用于家用；380V为动力电适用于商用一般5P、10P均为商用机， 380V电的代码一般为：“3”、“S”4、空调适用面积：1P：11-17㎡ 1.5P:18-25㎡ 2P:30-33㎡ 1.25P:18-23㎡3P:40-45㎡ 5P:60㎡左右 10P:50㎡左右-------------------------------------------------------------------------------------------------------机房用空调，一般是对机器散热降温用，以提高机房设备的寿命，层高三米，用冷负荷参数150k／m2,足够，那么你选型空调的制冷（热）量是260*150*75%=29250w=29.25kw(75%是空调使用系数），那么你需要制冷（热）量在29.35kw左右的空调．高低不超过总负荷的30%,至于什么型式，要看你对空调的具体要求了．-------------------------------------------------------------------------------------------------------家用空调的制冷量配置，一般是180-250瓦/平米，因此30平米的房间至少需要制冷量5400瓦，市场上标准机型5000瓦的，也叫50机，既有挂机也有柜机，这个功率以上的，几乎没有挂机了。
空调的使用面积计算
1、国产空调器命名方法如下：KFR（d）50LW/T(D BP J X F)K-空调 F-分体式 R-热泵制热型 D-辅助电加热 50-制冷/制热量 L-结构类型W-室外机 T-开发型号 D-直流 BP-变频 J-离子除尘 X-双向换风 F负离子（L—结构类型代号中：“L”-柜式，落地式；“G”-壁挂式；“C”-窗式；“N”-内藏式；“F”-风管式；“Q”-嵌入式；“D”-吊顶式）2、空调器的制冷量/制热量：1）空调器在进行制冷运转时，在单位时间内，从密闭房间内排出的热量称为空调器的制冷量。
2）空调器在进行制热运转时，在单位时间内从密闭房间内释放出的热量称为空调器的制热量。
3）每平方米空调需要150W制冷量：从而推出房间面积使用空调的计算公式：制冷量/150W=△ △+2=□ △-2=0“△”即为适应房间的面积“□”为适应最大面积“0”为适应最小面积例如：KFR-2601GW/BP 制冷量：2600W2600/150=17 17+2=19 17-2-15即该空调适用面积为：15-19㎡，空调的匹数也由此而来。
根据制冷量给空调分类：1P：2300W-2500W 1.5P：3000W-3600W 1.25P:2600W-2800W2P:4000W-5200W 3P:6500W-7200W 2.5P:5800W-6200W5P:1200W 10P:2400W3、耗电量:1P:900W左右 1.5P:1300W左右 2P:1800W左右3P:2800W左右 5P:5000W左右 10P:10000W左右一般空调电压为220V, 3P的有220V也有280V；220V适用于家用；380V为动力电适用于商用一般5P、10P均为商用机， 380V电的代码一般为：“3”、“S”4、空调适用面积：1P：11-17㎡ 1.5P:18-25㎡ 2P:30-33㎡ 1.25P:18-23㎡3P:40-45㎡ 5P:60㎡左右 10P:50㎡左右-机房用空调，一般是对机器散热降温用，以提高机房设备的寿命，层高三米，用冷负荷参数150k／m2,足够，那么你选型空调的制冷（热）量是260*150*75%=29250w=29.25kw(75%是空调使用系数），那么你需要制冷（热）量在29.35kw左右的空调．高低不超过总负荷的30%,至于什么型式，要看你对空调的具体要求了．家用空调的制冷量配置，一般是180-250瓦/平米，因此30平米的房间至少需要制冷量5400瓦，市场上标准机型5000瓦的，也叫50机，既有挂机也有柜机，这个功率以上的，几乎没有挂机了。
【每平方米空调需要150W制冷量】空调的使用面积计算
空调与面积计算方法1、国产空调器命名方法如下：KFR（d）50LW/T(D BP J X F)K-空调 F-分体式 R-热泵制热型 D-辅助电加热 50-制冷/制热量 L-结构类型W-室外机 T-开发型号 D-直流 BP-变频 J-离子除尘 X-双向换风 F负离子（L—结构类型代号中：“L”-柜式，落地式；“G”-壁挂式；“C”-窗式；“N”-内藏式；“F”-风管式；“Q”-嵌入式；“D”-吊顶式）2、空调器的制冷量/制热量：1）空调器在进行制冷运转时，在单位时间内，从密闭房间内排出的热量称为空调器的制冷量。
2）空调器在进行制热运转时，在单位时间内从密闭房间内释放出的热量称为空调器的制热量。
3）每平方米空调需要150W制冷量：从而推出房间面积使用空调的计算公式：制冷量/150W=△ △+2=□ △-2=0“△”即为适应房间的面积“□”为适应最大面积“0”为适应最小面积例如：KFR-2601GW/BP 制冷量：2600W2600/150=17 17+2=19 17-2-15即该空调适用面积为：15-19㎡，空调的匹数也由此而来。
根据制冷量给空调分类：1P：2300W-2500W 1.5P：3000W-3600W 1.25P:2600W-2800W2P:4000W-5200W 3P:6500W-7200W 2.5P:5800W-6200W5P:1200W 10P:2400W3、耗电量:1P:900W左右 1.5P:1300W左右 2P:1800W左右3P:2800W左右 5P:5000W左右 10P:10000W左右一般空调电压为220V, 3P的有220V也有280V；220V适用于家用；380V 为动力电适用于商用一般5P、10P均为商用机， 380V电的代码一般为：“3”、“S”4、空调适用面积：1P：11-17㎡ 1.5P:18-25㎡ 2P:30-33㎡ 1.25P:18-23㎡3P:40-45㎡ 5P:60㎡左右 10P:50㎡左右-------------------------------------------------------------------------------------------------------机房用空调，一般是对机器散热降温用，以提高机房设备的寿命，层高三米，用冷负荷参数150k／m2,足够，那么你选型空调的制冷（热）量是260*150*75%=29250w=29.25kw(75%是空调使用系数），那么你需要制冷（热）量在29.35kw左右的空调．高低不超过总负荷的30%,至于什么型式，要看你对空调的具体要求了．-------------------------------------------------------------------------------------------------------家用空调的制冷量配置，一般是180-250瓦/平米，因此30平米的房间至少需要制冷量5400瓦，市场上标准机型5000瓦的，也叫50机，既有挂机也有柜机，这个功率以上的，几乎没有挂机了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室外机组 室内机组
KFR-112W3/Bp KFR-25G/Bp 挂壁式 KFR-50L/Bp 落地式 KFR-40D/Bp 吊顶式
四、家用空调器产品
1、分体机结构及特点
优点：1）噪声小，一般在40dB(A) 以下； 2）外形美观； 3）品种多，功能全； 4）能效比高； 5）制冷量大。
缺点：1）增加连接管易泄漏。 2）室外机高空悬挂安装，维修保养麻烦。 3）价格比较贵，成本高。
类型
T1
T2
T3
气候环境 温带气候 低温气候 高温气候
最高温度 43℃ 35℃ 52℃
2、空调器按结构形式分为： a）整体式，其代号C； b）分体式，其代号F； c）一拖多空调器。
3、空调器按主要功能分为： a）冷风型，其代号省略（制冷专用）； b）热泵型，其代号R； c）电热型，其代号D（制冷、电热装置制热）。
（二）多联式空调（热泵）机组分类
1、按功能分为：
单冷型
代号省略
热泵型
代号R
电热型
代号D
2、按机组的结构形式分为：
室内机：
落地式 代号L
壁挂式 代号G
吊顶式 代号D
嵌入式 代号Q
暗装式 代号N
风管式 代号F
室外机： 代号W
3、按使用气候环境分为：
类型 气候环境最高温度
T1
43℃
T2
35℃
T3
52℃
多联机制冷原理
三、家用空调器命名方法
K
-
/
工厂设计序号和（或）特殊功能代号等，允许 用汉语拼音字母和（或）阿拉伯数字表示
一拖多产品代号（用阿拉伯数字表示，一拖三 以上允许用“d”表示，一拖一代号省略）
室外机组结构代号 整体式结构分类代号或分体式室内机组结构分 类代号 规格代号：（额定制冷量，用阿拉伯数字表 示，其值取制冷量百位数或百位以上数）
表示T1气候类型、分体热泵型挂壁式一拖二房间空气调节器 （包括室内机组和室外机组），总制冷量为5000W。 室外机组 KFR-50W2 室内机组 KFR-25G 挂壁式
KFR-25G 挂壁式
例2：一拖三产品
KFR-112（25G+50L+40D）W3/Bp
表示T1气候类型、分体热泵型一拖三变频式房间空气调节器 （包括三个室内机组和一个室外机组），总制冷量为 11200W。
冷却方式代号（风冷代号省略）
功能代号
结构形式代号
气候类型代号（T1型代号省略） 产品代号（房间空气调节器）
例1：KT3C-35/A
表示T3气候类型、整体（窗式）冷风型房间空气调 节器，额定制冷量为3500W，第一次改型设计。
例2：KFR-28GW
表示T1气候类型、分体热泵型挂壁式房间空气调节 器（包括室内机组和室外机组），额定制冷量为 2800W。
（1）室内机组KFR-50L/Bp
表示T1气候类型、分体热泵型落地式变频房间空气调节器室 内机组，额定制冷量为5000W。
（2）室外机组KFR-50W/Bp
表示T1气候类型、分体热泵型变频房间空气调节器室外机组， 额定制冷量为5000W。
一拖多型号示例
例1：一拖二产品 KFR-50(25×2)GW2
单向阀、毛细管
高压开关2
电子膨胀阀
高压开关1
四通阀 油 分 离 器
室内蒸发器
压缩机
过滤器
膨胀阀
储液器
室内机B 至下一台室内机
温度传感器
温度传感器
室 外 冷 凝 器
毛细管
温度传感器
气 液
室 外
分
冷
离
凝
器Leabharlann 器毛细管过冷却管
（三）多联式空调（热泵）机组命名方法
附加代号：由制造厂定 型式代号：按使用气候环境分 型式代号：按结构形式分 名义制冷量：用阿拉伯数字表示，单位100 型式代号：按主要功能分 多联式空调（热泵）机组基本代号
室内机A
室外机
室内蒸发器
高压开关2 单向阀、毛细管
高压开关1
电子膨胀阀
四通阀 油 分 离 器
过热保护器
室内蒸发器
过滤器
压缩机 膨胀阀
储液器
室内机B 至下一台室内机
温度传感器
温度传感器
室 外 冷 凝 器
毛细管
温度传感器
气 液 分 离 器 过冷却管
室 外 冷 凝 器
毛细管
多联机制热原理
室内机A
室外机
室内蒸发器
（1）室内机组KFR-28G
表示T1气候类型、分体热泵型挂壁式房间空气调节器 室内机组，额定制冷量为2800W。
（2）室外机组KFR-28W
表示T1气候类型、分体热泵型房间空气调节器室外机 组，额定制冷量为2800W。
例3：KFR-50LW/Bp
表示T1气候类型、分体热泵型落地式变频房间空气调节器 （包括室内机组和室外机组），额定制冷量为5000W。
1964年，国内第一台窗式空调器在上海研制成功， 标志着我国的空调工业已进入新纪元。
二、家用空调器分类及命名方法
（一）空调器定义：一种向密闭空间、房间或区域直 接提供经过处理的空气的设备。简称空调器（或家用 空调器ROOM AIR CONDITIONER）。
（二）空调器分类
1、空调器按使用气候环境（最高温度）分为：
分体机工作原理
室内风扇
■ 液体冷媒 毛细管
室外风扇
室内蒸发器
■ 低温气体冷媒 储液器
室外冷凝器
■高温气体冷媒 压缩机
2、分体室内机
分体机室外机
90
1
2 345
3、柜机室内机
4、窗机
五、多联式空调（热泵）机组分类及命名
（一）多联式空调（热泵）机组定义：一台或数台风 冷室外机可连接数台不同或相同型式、容量的直接蒸 发式室内机构成单一制冷循环系统，它可以向一个或 数个区域直接提供处理后的空气。
《冰箱空调维修》
----家用空调分类及命名
一、空调器的发展史
空调器又名空调调节，它的主要任务是:根据用户要求 把被调节对象的温度、湿度、洁净度以及新鲜度保持 一定范围。
空调调节是一门新技术，从1902 年，美国的威利斯开利博士发明了世界上第一套科学空调系统，改变了 人类的生活方式开始，至今也只有百余年的历史。
窗式空调器
分体壁挂式空调器
分体式落地式空调器
智能化控制系统结构
4、空调器按冷却方式分为： a）空冷式，其代号省略； b）水冷式，其代号S。
5、空调器按压缩机控制方式分为： a）定频型：其代号省略，转速一定（频率、转 速、容量不变）； b）变频型：其代号Bp，转速可控（频率、转速、 容量可变）； c）变容型：其代号Br，容量可控（容量可变）。
