晶体管特性图示仪操作规程
晶体管特性图示仪使用方法
1、定义：晶体管特性图示仪是一种用示波管显示半导体器件的各种特性曲线，并可测量其静态参数的测试仪器。
它功能强，用途广泛、直接显示、使用方便、操作方便的优点，对于从事半导体管机理的研究及半导体在无线电领域的应用，是必不可少的测试工具。
晶体管特性图示仪是一种专用示波器，它能直接观察各种晶体管特性曲线及曲性簇。
例如:晶体管共射、共基和共集三种接法的输入、输出特性、电流放大特性及反馈特性；二极管的正向、反向特性；稳压管的稳压或齐纳特性；它可以测量晶体管的击穿电压、饱和电流、β或α参数等。
2、晶体管特性图示仪与示波器的区别：晶体管特性图示仪能够自身提供测试时所需要的信号源，并将测试结果以曲线形式显示在荧光屏上。
3、优缺点：晶体管特性图示仪不能用于测量晶体管的高频参数。
4、组成：主要由阶梯波发生器、集电极扫描信号源、测试变换电路、控制电路、X-Y方式示波器等部分组成。
由于晶体管特性图示仪的测量原理基础是逐点测量法，且是动态测量，故晶体管特性图示仪的功能应该满足：能提供测试过程所需的各种基极电流（阶梯波发生器）；每个固定基极电流期间，集电极电压能做相应改变；（集电极扫描信号源）能够即使取出各组测量值并传送至显示电路。
5、晶体管特性图示仪各组成部分的作用：（见书P127）阶梯波发生器（组成和工作原理见书P129）：提供基极阶梯电压或电流集电极扫描信号源：每个固定基极电流期间，集电极电压能做相应改变；测试变换电路：为适应测试NPN和PNP管控制电路：实现集电极扫描信号源和阶梯波信号源的同步X-Y方式示波器：X和Y轴放大器（对取自被测器件上的电压信号进行放大，然后送至偏转板形成扫描线）和示波管6、晶体管特性图示仪的操作使用面板介绍：包括五部分（示波管控制电路；集电极电源；偏转放大；阶梯信号测试台）J2461型晶体管特性图示仪J2461型晶体管特性图示仪，是根据教育部《JY6－78》号技术标准的规定和要求而设计的。
它是J2458型教学示波器的辅助装置，主要供中等学校实验室测量晶体管使用。
XJ4810晶体管图示仪操作规程
XJ4810晶体管图示仪操作规程一、使用范围该图示仪可以测试多种半导体二极管、三极管、光耦、可控硅集成门电路等半导体器件，因为在本公司使用，主要用来对三极管及稳压二极管的进货检测。
二、操作面板简介该仪器操作面板开关及旋钮繁多，为便于叙述，按面板布局进行分区介绍，面板操作件分为六个区：1.显示区，该区内有显示示波管，电源开关兼辉度钮，聚集与辅助聚集旋钮2.集电极电源区，该区内有：a)峰值电压范围开关，共6档b)峰值电压调节旋钮，0-100%c)极电功耗限制电阻转换开关，1Ω~0.5mΩ共10档d)正负极性转换开关e)电容平衡与辅助平衡旋钮3.y轴作用区，该区内主要为集电极电流转换开关，由0.2mA至0.5A共22档，还有一只上下移动旋钮4.x轴作用区，该区内主要为x轴电压转换开关，由0.05V/度-50V度共22档，另外还有一只左右移动旋钮5.阶梯信号区，该区内有：a)阶梯信号大小选择，由0.05V/度-1V/度5档电压和0.2mA/度至50m A/度17档电流b)级/簇调节旋钮c)调零旋钮d)串联电阻开关e)极性转换开关f)单簇与重复开关（阶梯作用）6.测试台区，该测试台为可插拔式，台面上有二只四孔插座（左、右各一只）1只六孔插座，还有左右各四个外接测试插孔，这些插座与插孔，都是用来插被测元件的。
另外，台面上还有5只测试转换开关，用它来控制测试左面的还右面的或者测二簇。
三、操作方法：1.将仪器电源插头插入充电220V插座内2.打开电源开关（此开关兼带在辉度旋钮上，拉出为开），予热2分钟3.调节聚集与辉度，使光标便于观察，调节x轴或y轴区的移动旋钮，将光标移至左下角零点处4.根据不同的测试对象，设置好各种参数下面就本公司目前需测试的器件，列设置参数如下表：5.将被测器件插入测试台插，要注管脚的A、B、C及与插座标志一致6.依顺时针方向旋转峰值电压百分比旋钮，使曲线在x轴方向到达最右边（测稳压香，只要达到稳压值，就可停止旋钮转动）7.差别器件好坏对三极管，看两点：一是最上面一根曲线应到达第八格以上，达不到说明峰值不够，二是曲线形态应为图1，图2一般为不良管曲线；对稳压二极管，看两点：一是稳压值是否与管子标峰值相同，允许5%，二是曲线形态为图10为正确，图11~图15为不良管曲线。
晶体管特性图示仪安全操作及保养规程
晶体管特性图示仪安全操作及保养规程1. 前言晶体管特性图示仪是一种专业化的电子测量设备，它能够对晶体管进行测试，分析晶体管的性能。
为了保护该设备的安全，保持其良好工作状态，以及为最终用户提供最好的体验，我们为您提供以下安全操作以及保养规程。
2. 安全操作规程2.1 基本要求晶体管特性图示仪是一种精密的测量仪器，因此需要严格的安全操作措施，以确保设备能够长期稳定工作、准确测量。
下面为您介绍几个基本的操作要求：•操作人员必须接受过专门的培训，了解设备操作方法和基本的安全操作知识，遵守本规程以及制造商提供的相关指南。
•设备的选择、安装、使用、维护都必须遵循规程要求。
•操作过程中，必须仔细阅读并遵照设备相关标签和说明书。
•在使用设备之前，必须检查仪器和配件是否完好，避免因损坏导致安全隐患。
•操作人员必须佩戴耐压手套、护目镜等必要的防护用品，以确保操作的安全性。
2.2 指导步骤下面为您介绍一些常规的操作步骤，以供参考：1.开机前的检查：•检查电源线、测量线缆和所有连接线是否处于良好状态；•检查设备上的电源开关，确保其处于关闭状态；•检查可调整和固定元件是否处于良好状态。
2.开机操作：•插入电源线，连接测量线缆;•打开电源开关;•等待设备自检完成；•设置测量参数，根据测量对象的需要进行测量。
3.关机操作：•关闭电源开关；•拔出电源线、测量线缆。
3. 保养规程3.1 基本保养为了确保设备的正常工作，同时延长设备的使用寿命，我们为您提供以下安全保养规程：1.对设备的外部进行清洁和维护工作，确保设备表面干净。
清洁过程中需要注意防潮、防水、防静电等工作，并使用专门的清洁剂。
2.及时更换设备中的易损件，如保险丝、电解电容、继电器等，以确保设备持续稳定工作。
3.定期进行设备的校准和维修工作，确保仪器精度在指定范围内。
3.2 操作注意事项在进行设备的保养过程中，请注意以下几点：•执行操作时，请关闭电源开关，拔掉电源线，以确保操作的安全性；•不要使用任何有损设备或环境的废弃物或清洁液等;•进行维护时，要慎重选择和安装设备的配件，并确保其与设备兼容。

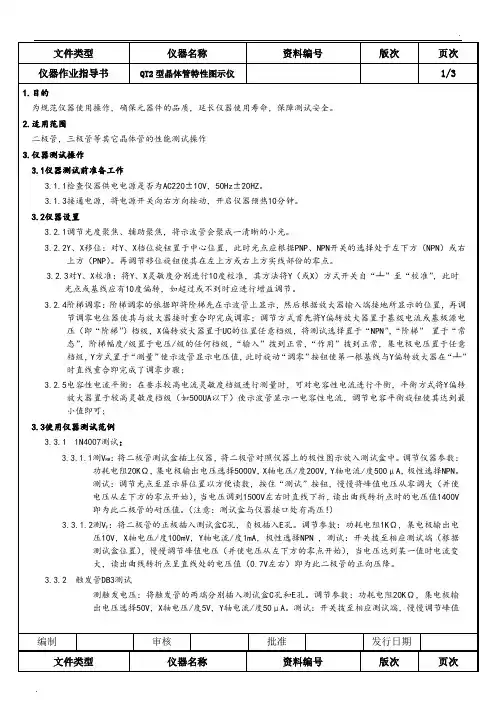

QT2晶体管特性图示仪操作规范
3.3使用仪器测试范例
3.3.11N4007测试：
3.3.1.1测VRM：将二极管测试盒插上仪器，将二极管对照仪器上的极性图示放入测试盒中。调节仪器参数：功耗电阻20KΩ，集电极输出电压选择5000V，X轴电压/度200V，Y轴电流/度500μA，极性选择NPN。测试：调节光点至显示屏位置以方便读数，按住“测试”按钮，慢慢将峰值电压从零调大（并使电压从左下方的零点开始），当电压调到1500V左右时直线下折，读出曲线转折点时的电压值1400V即为此二极管的耐压值。（注意：测试盒与仪器接口处有高压！）
3.3.2触发管DB3测试
测触发电压：将触发管的两端分别插入测试盒C孔和E孔。调节参数：功耗电阻20KΩ，集电极输出电压选择50V，X轴电压/度5V，Y轴电流/度50μA。测试：开关拨至相应测试端，慢慢调节峰值
编制
审核
批准
发行日期
文件类型
仪器名称
资料编号
版次
页次
仪器作业指导书
QT2型晶体管特性图示仪
3.3.1.2测VF：将二极管的正极插入测试盒C孔，负极插入E孔。调节参数：功耗电阻1KΩ，集电极输出电压10V，X轴电压/度100mV，Y轴电流/度1mA，极性选择NPN，测试：开关拨至相应测试端（根据测试盒位置），慢慢调节峰值电压（并使电压从左下方的零点开始），当电压达到某一值时电流变大，读出曲线转折点呈直线处的电压值（0.7V左右）即为此二极管的正向压降。
3.1.3接通电源，将电源开关向右方向按动，开启仪器预热10分钟。
QT2晶体管图示仪使用方法介绍[终稿]
![QT2晶体管图示仪使用方法介绍[终稿]](https://img.taocdn.com/s3/m/38a46dea69dc5022aaea00bd.png)
QT2晶体管图示仪使用方法介绍[终稿] QT2晶体管图示仪使用方法介绍Lab one QT2一、实验目的熟练掌握晶体管特性图示仪的使用方法～学会用晶体管特性图示仪测量半导体器件的静态参数。
在不损坏器件的情况下～测量半导体器件的极限参数。
二、晶体管特性图示仪测量半导体器件的工作原理1(概述YB4810型晶体管特性图示仪是一种用阴极射线示波管显示半导体器件的各种特性曲线～并可测量其静态参数的测试仪器～尤其能在不损坏器件的情况下～测量其极限参数～如击穿电压、饱和压降等。
2(主要技术指标(1) Y轴偏转系数集电极电流范围为10μA/div~0.5A/div，分15档，误差不超过?5%;二极管反向漏电流0.2μA/div~5μA/div，分5档，2μA/div、5μA/div误差不超过?5%，1μA/div误差不超过?7%，0.5μA/div误差不超过?10%，0.2μA/div误差不超过?20%;外接输入为0.1V/div误差不超过?5%。
(2) X轴偏转系数集电极电压范围为0.1V/div~50V/div，分9档，误差不超过?5%;基极电压范围为0.1V/div~5V/div，分6档，误差不超过?5%;外接输入为0.05V/div误差不超过?7%。
(3) 阶梯信号阶梯电流范围为0.1μA/级~50mA/级，分18档;1μA/级~50mA/级，误差不超过?5%，0.1μA/级误差不超过?7%;阶梯电压范围为0.05V/级~1V/级，分5档，误差不超过?5%;串联电阻10Ω、10KΩ、0.1MΩ，分3档，误差不超过?10%;每簇级数4~10级连续可调。
2(4 集电极扫描电源、高压二极管测试电源其峰值电压与峰值电流容量如下表所示，其中最大输出不低于下表:5V档 0~5V 10A50V档 0~50V 1A500V档 0~500V 0.1A3kV档 0~3kV 2mA功耗限制电阻0.5MΩ～分11档～误差不超过?10%。
晶体管特性图示仪操作规范
德信诚培训网XJ4810型晶体管特性图示仪操作规范
一、目的：
通过该图示仪的测试，确保来料三极管的放大倍数能满足我司要求。
二、适用范围：
适用于常有晶体三极管的放大倍数之测量。
三、操作步骤：（参照图示仪参数表）
1.接好电源线，打开电源开关，预热15分钟。
2.调节辉度、聚焦及辅助聚焦，使光点清晰。
3.依参数表，将峰值电压按钮置于合适位置；将峰值电压旋钮调零；集电极电源极性按钮、阶梯极性按钮、“转换”按钮均置于“”位置。
4.校准、调零：
4.1通过上下、左右移位，使光点置于左下角坐标零点。
按下“校准”键，
亮点应对准最右上端点。
校准后弹出此键。
4.2调节“级/簇”旋钮为10级，调节“电流/度”旋钮至阶梯档位，缓慢增
大峰值电压，使亮线右端与Y轴10度线重合，调节“调零”旋钮，使线簇达到11条，且线簇底线应与X轴零度线重合，即完成调零。
5.依被测三极管规格及参数表，将“电流/度”旋钮、“电压/度”旋钮、“电压
-电流/级”旋钮、功耗限制电阻旋钮置于合适位置；将阶梯信号键置于“重复”
位置。
更多免费资料下载请进：好好学习社区。
数字存储晶体管特性图示仪作业指导书
阶 梯 档 位 ：“ 电 流 /
23
10mA)+阶梯偏置值，如：1.0V/级，则阶梯电压范围（0－10V）+阶梯
级”或“电压/级”
偏置值。
电源极性
切换扫描电源极性：NPN(正)/PNP(负)/交流
切换测试模式：重复/单次。注：垂直档位（电流/格）≥5.0A/格，
测试模式
或阶梯档位（电流/级）≥0.5A/级时，会自动切换到单次测试，以保
晶体管特性图示仪操作指导书
文件编号
SSL-W-WI-QC-048
版本
1.0
拟制/日期 审核/日期 批准/日期
页码
/2013 年 1 月 7 日
5/6
22 阶梯极性
切换阶梯极性：NPN(正)/PNP(负)。注意：切换电源极性时，阶梯极 性也会自动改变。某些应用需要单独切换阶梯极性，则按该键。
选择阶梯电流或阶梯电压值，如：1.0mA/级，则阶梯电流范围(0－
键
24
存储
盘
读出
屏幕上，直到各设置参数被改变。 用于存储图形及参数，具体操作见后面详解。 用于读出图形及参数，具体操作见后面详解。
取消
取消当前的操作，具体操作见后面详解。
确认
确认当前的操作，具体操作见后面详解。
设置
进入设置状态，具体操作见后面详解。
筛选
选择筛选内容：β /gm 筛选、电压筛选、电流筛选
垂直移位 Y0=0
D
水平：（电压/格）2.0V/格
水平移位 X0=0
B
G
阶梯：（电压/级）1.0V/级
S
阶梯偏置 Z0＝-1.0V～+1.0V E 阶梯模式：电压正常
阶数：10 级
晶体管特性图示仪的使用
XJ4810晶体管特性图示仪说明书晶体管测量仪器是以通用电子测量仪器为技术基础，以半导体器件为测量对象的电子仪器。
用它可以测试晶体三极管（NPN型和PNP型）的共发射极、共基极电路的输入特性、输出特性；测试各种反向饱和电流和击穿电压，还可以测量场效管、稳压管、二极管、单结晶体管、可控硅等器件的各种参数。
下面以XJ4810型晶体特性图示仪为例介绍晶体管图示仪的使用方法。
图A-23 XJ4810型半导体管特性图示仪7.1 XJ4810型晶体管特性图示仪面板功能介绍XJ4810型晶体管特性图示仪面板如图A-23所示：1. 集电极电源极性按钮，极性可按面板指示选择。
2. 集电极峰值电压保险丝：1.5A。
3. 峰值电压%：峰值电压可在0～10V、0～50V、0～100V、0～500V之连续可调，面板上的标称值是近似值，参考用。
4. 功耗限制电阻：它是串联在被测管的集电极电路中，限制超过功耗，亦可作为被测半导体管集电极的负载电阻。
5. 峰值电压范围：分0～10V/5A、0～50V/1A、0～100V/0.5A、0～500V/0.1A四挡。
当由低挡改换高挡观察半导体管的特性时，须先将峰值电压调到零值，换挡后再按需要的电压逐渐增加，否则容易击穿被测晶体管。
AC挡的设置专为二极管或其他元件的测试提供双向扫描，以便能同时显示器件正反向的特性曲线。
6. 电容平衡：由于集电极电流输出端对地存在各种杂散电容，都将形成电容性电流，因而在电流取样电阻上产生电压降，造成测量误差。
为了尽量减小电容性电流，测试前应调节电容平衡，使容性电流减至最小。
7. 辅助电容平衡：是针对集电极变压器次级绕组对地电容的不对称，而再次进行电容平衡调节。
8. 电源开关及辉度调节：旋钮拉出，接通仪器电源，旋转旋钮可以改变示波管光点亮度。
9. 电源指示：接通电源时灯亮。
10. 聚焦旋钮：调节旋钮可使光迹最清晰。
11. 荧光屏幕：示波管屏幕，外有座标刻度片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、二极管特性测试
1、通过二极管测试盒与仪器二极管测试孔相连， 在特殊情况下也可用合适的耐高压线与 此插孔相连，被测管按面板所示的二极管性与测试孔相连。 2、将集电极输出电压琴键按至 3000V 档级，此时并将峰值电压逆时针方向旋转到零。 3、将 Y 电流/度置于 ID 范围内的适合档级，并将 X 电压/度置于 UD 范围内的合适档级。 4、按“测试”按钮，并徐徐缓缓升高峰值电压直至所要求值（或二极管击穿电流超过规 定值电压）时止。 5、由于高压测试插孔中具有高压，因此在按“测试”按钮时，切勿接触测试插孔的任一 端。
操
编号：
作
规 程
制订日期：2
版次：A/000
晶体管特性图示仪操作规程
一． 测试前的开机与调节
1．开启电源：将电源开关向右方向按动，此时白色指示灯即发光，待预热十分钟后立即进行 正常测试。在必要时测量进线电压在 220V±10%D 的范围为宜。 2．调节辉度聚焦，辅助聚焦及标尺亮度：将示波管会聚成一清晰的小光点，标尺亮度以能清 晰满足测量要求为原则。 3．Y、X 移位 对 Y、X 移位旋钮置于中心位置，此时光点应根据 PNP、NPN 开关的选择处 于左下方或右上方。再调节移位旋钮使其在左下方或右下方实线部分的零点。 4．对 Y、X 校准将 Y、X 灵敏度分别进行 10 度校准，其方法将 Y（或 X）方式开关自“┴” 至“校准”此时光点或基线应有 10 度偏转，如超过或未达到时应进行增益调节（X/Y 调 节 W*1-10/1-110） 。] 5．阶梯调零: 阶梯调零的原理即将阶梯先在示波管上显示， 然后根据放在输入端接地所显示 的位置，于调节零电位器使基与放大器接地时重合即完成调零。 调节方法首先将 Y 偏转放大器置于基极电流或基极源电压档级，X 偏转放大器置于 U0 的 任意档级，将测试选择置于“NPN” ，电压档级置于“常态” ，阶梯幅度/级置于电压/级的 任意档，集电极电压置于任意档级使示波管显示电压值，此时即能调零,使第一根基线与 Y 偏转放大器“┴”时重合即完成了调零步骤。 6．电容性电流平衡：在要求较高电流灵敏度档级进行测量时，可对电容性电流进行平衡，平 衡方式将 Y 偏转放大器置于较高灵敏并档级使示波管显示电容性电流， 调节电容平衡旋钮 使其达到最小值即可。 7．集电极电压检查：在进行测量前应检查集电极电压的输出范围，检查时将 V0 置于相对应 档级，当发现将峰值电压顺时针方向最大时，其输出在规定值与大于 10%之间即正常，如 超过或小于述规定请检查进线电压（此时功耗限止电阻应等天 0） 。
四、可控硅整流器特性测试
将测试选择开关置于 NPN，并将开关置于“常态” 。 被测管的 A 接 C，C 接 B，B 接 E。 将 Y 电流/度开关置于 IO 范围内的合适档级（实际为 IF 值） ，X 电压/度开关置于 UD 合适档级（实际上 UA 值） 。 4、 测试 A 与测试 B 置于被测管连接的一边。 5、 按照 UAC 的要求值调节集电极峰值电压值，并调节使右下方的零点开始。 6、 选择合适的阶梯幅度/级开关置于电压某一档级（一般置于较小档级，再逐级加大 至达到可触发点） 。 7、 选择合适的功耗限制电阻，但应不使电阻为零，以免电流过大而使被测管烧坏。 8、 对所显示的 VA-IF 曲线进行读数或记录。 9、 如需要显示 IGT-IGT 曲线可将 X 电压/度置于 VBE 档级，Y 电流/度置于档级，进行 读数和记录 1、 2、 3、
注意事项：
对被测管的主要直流参数的熟悉和了解。 在测试前将极性与被测管所需要的极性置于规定位置。 将集电极电压互输出按纽至其输出阻抗电压不应超过被测管允许的集电极电 压。 4、 对被测管进行必要的估算，以选择合适的注入阶梯电流或电压。 5、 在进行 ICM 的测试时一般采用单次阶梯为宜，以免被测管的电流击穿。 6、 在进行 IO 或 ICM 测试中应根据集电极电压的实际情况，不应超过仪器规定的 最大电流。 1、 2、 3、
页次 2/1
操
编号：
作
规 程
制订日期：2
版次：A/000
选择合适的阶梯幅度/级开关置于电压某一档级（一般置于较小档级再逐级加 大至要求值） 。 7、 选择合适的功耗限制电阻，电阻值的确定可按负载线的要求或保护被测管的 要求进行选择。 8、 对所显示的 DS-ID 曲线可将 X 电压（度置档）级，进行读数和记录。 6、
编制：
审核：
批准：
页次 2/2
三、场效应管的特性测试
1、 根据 P 沟道或 N 的具体管型分别将测试选择开关置于 PNP 或 NPN， 并将开关置于 “倒 置” ，必须时也可置于“常态” 。 2、被测管的 D 接 C，C 接 B，S 接 E。 3、将 Y 电流/度置于 IO 合适档级（实际为 IDS 值） ，X 电压/度开关置 UO 合适档级（实际 为 VDS 值） 。 4、测试 A 与测试 B 置于被测管连接的一边。 5、按照 UDS 要求值调节集电极峰值的电压值，并调节使左下方（N 沟道）或右上方（P 沟道）的零点开始。
