超临界、超超临界燃煤发电技术
电厂节能技术
电厂节能技术汇总节能减排是关系经济社会可持续发展的重大战略问题，是国家确定的经济社会发展的重大战略任务。
电力行业既是优质清洁能源的创造者，又是一次能源消耗大户和污染排放大户，因而也是国家实施节能减排的重点领域。
电厂节能技术如下：1.超临界及超超临界发电技术超临界机组是指主蒸汽压力大于水的临界压力的机组，即压力大于等于22.12MPa。
习惯上又将主蒸汽压力大于27MPa的机组统称为超超临界机组。
所以对于超临界机组可以分为2个层次：一是常规超临界参数机组，其主蒸汽压力一般为24MPa左右，主蒸汽和再热蒸汽温度为540～560℃；二是超超临界机组，通常也称为高参数超临界机组，其主蒸汽压力为25～35MPa及以上，主蒸汽和再热蒸汽温度为580℃及以上。
对于常规超临界机组的效率可比亚临界机组约高2％，而对于超超临界机组，其效率可比常规超临界机组再提高4％左右。
在环保方面，超超临界机组加装锅炉尾部烟气脱硫、脱硝和高效除尘装置，可满足严格的排放标准。
同时，由于超超临界机组提高了效率，相应地也节约了发电耗水量。
2、燃气-蒸汽联合循环发电技术燃气-蒸汽联合循环发电系统是由燃气轮机发电系统和锅炉-蒸汽轮机发电系统所组成。
燃气轮机发电系统是由压气机将空气加压进入燃烧室，与燃料混合燃烧产生的高温高压烟气在透平中膨胀作功，将高温高压烟气的能量(通常烟气压力0.5～1.0MPa，温度1000～l300℃)转换成机械能，推动燃气轮机发电机发电。
锅炉-蒸汽轮机发电系统是利用燃气余热锅炉产生的高（中）压过热蒸汽（通常蒸汽压力为3.82～16.70MPa，温度450～550℃)在汽轮机中作功，将蒸汽的能量转换成机械能，推动蒸汽轮机发电机发电，完成朗肯循环过程。
热力循环过程中燃气轮机循环吸热平均温度比较高，可高达1300℃。
纯蒸汽动力循环由于蒸汽的热物理性质限制了汽轮机的进汽温度，通常最高进汽温度为450～550℃。
但其循环放热平均温度很低，一般为30～38℃。
超临界&超超临界
超临界和超超临界超临界（SC）火电厂超临界机组和超超临界机组指的是锅炉内工质的压力。
锅炉内的工质都是水，水的临界压力是:22.115MPa,临界温度是374.15℃；在这个压力和温度时，水和蒸汽的密度是相同的，就叫水的临界点，炉内工质压力低于这个压力就叫亚临界锅炉，大于这个压力就是超临界锅炉，炉内蒸汽温度不低于593℃或蒸汽压力不低于31 MPa被称为超超临界。
在工程上，也常常将25MPa以上的称为超超临界。
375℃以上，超临界水可与氧气、空气和氮气及有机物以任意比例互溶。
与有机物的高溶解度相比，无机盐在超临界水中的溶解度非常低，并且随水的介电常数减小而减小，当温度大于475℃时，无机物在超临界水中的溶解度急剧减小，呈盐类析出或以浓缩盐水的形式存在。
如NaCl在300℃水中的溶解度为37%，而在550℃和25MPa的水中的溶解度为120mg/L，其原因主要是由水的低介电常数和离子解离常数造成的。
同时，在超临界水中溶解的无机盐溶质具有不同于常温常压下的特殊性，对于等压条件下的温度上升，水的介电常数会降低，有利于溶质的缔合；相反，等温条件下压力的上升有利于溶质的分解。
在高温低压的超临界条件下，当水的介电常数小于15时，水中溶解的溶质会发生大规模的缔合作用，即常温常压下的强电解质在高温低压的超临界条件下会变为弱电解质，而室温下的弱电解质则形成中性的缔合的配合物。
由于超临界水对有机物和氧气都是极好的溶剂，因此有机物的氧化可以在富氧的均一相中进行，反应不会因相间转移而受限制。
因而，超临界水氧化技术，即SCWO技术(Super Crtical Water Oxidation)是在不产生有害副产物情况下彻底有效降解有机污染物的一种新方法。
超临界和超超临界发电机组已在发达国家广泛采用。
国外机组的可靠性数据表明，超超临界机组同超临界发电机组一样，可以实现高的可靠性。
从环保措施看，国外的超超临界机组都加装了锅炉尾部烟气脱硫、脱硝和高效除尘装置，可以实现较低的污染物排放，满足严格的排放标准。
煤炭清洁高效利用的技术
煤炭清洁高效利用的技术煤炭作为我国主要能源资源之一，在能源结构中占据着重要地位。
然而，传统的煤炭开采和利用方式往往伴随着环境污染和资源浪费问题。
为了实现煤炭资源的清洁高效利用，科研人员们不断探索和创新，提出了一系列煤炭清洁高效利用的技术。
本文将介绍几种主要的技术方法，以期为煤炭资源的可持续利用提供参考。
一、煤炭洁净燃烧技术煤炭燃烧是目前我国主要的能源利用方式之一，但传统的煤炭燃烧方式会释放大量的二氧化硫、氮氧化物和颗粒物等污染物，对环境造成严重影响。
为了减少煤炭燃烧过程中的污染物排放，科研人员提出了煤炭洁净燃烧技术。
这些技术包括燃烧优化技术、燃烧控制技术、烟气脱硫脱硝技术等。
通过对燃烧过程进行优化控制，可以有效降低污染物排放，提高燃烧效率，实现煤炭的清洁利用。
二、煤炭气化技术煤炭气化是将煤炭转化为合成气或甲醇等清洁燃料的过程。
相比传统燃煤方式，煤炭气化具有高效利用煤炭资源、减少污染物排放的优势。
目前，我国已经建立了一系列煤炭气化项目，采用先进的气化技术，实现了煤炭资源的清洁高效利用。
煤炭气化技术的发展不仅可以提高煤炭资源的利用率，还可以促进清洁能源的发展，推动能源结构的优化调整。
三、煤炭超临界发电技术煤炭超临界发电技术是指利用超临界锅炉进行发电，具有高效、清洁、节能的特点。
相比传统的火电厂，超临界发电技术可以显著降低燃煤消耗量和污染物排放，提高发电效率，减少环境影响。
我国在超临界发电技术方面取得了一系列重要进展，建设了大量超临界发电项目，为煤炭资源的清洁高效利用提供了重要支撑。
四、煤炭清洁利用的研究方向除了以上介绍的几种主要技术外，煤炭清洁高效利用的研究还包括煤炭液化、煤炭生物转化、煤炭燃料电池等多个方向。
煤炭液化技术可以将煤炭转化为液体燃料，实现煤炭资源的高效利用；煤炭生物转化技术利用微生物降解煤炭，生产生物燃料或化学品；煤炭燃料电池技术将煤炭氧化还原反应转化为电能，实现清洁能源的生产。
这些新兴技术的发展将为煤炭资源的清洁高效利用开辟新的途径，推动煤炭产业向绿色、可持续发展方向转型。
国家700℃超超临界燃煤发电技术卓有成效

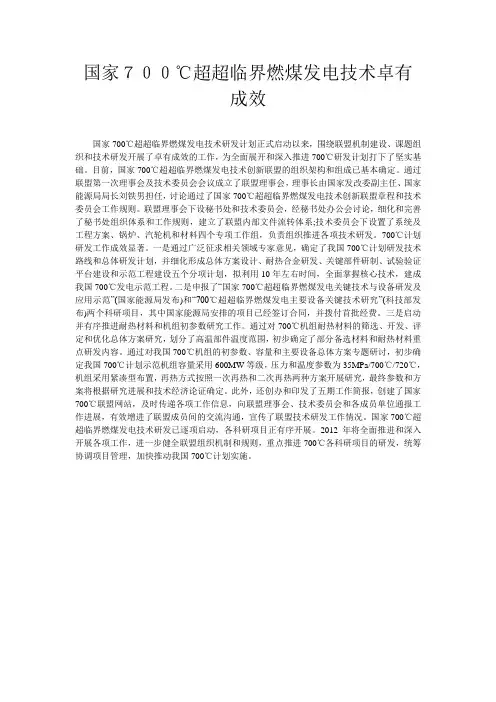

国家７００℃超超临界燃煤发电技术卓有成效国家700℃超超临界燃煤发电技术研发计划正式启动以来，围绕联盟机制建设、课题组织和技术研发开展了卓有成效的工作，为全面展开和深入推进700℃研发计划打下了坚实基础。
目前，国家700℃超超临界燃煤发电技术创新联盟的组织架构和组成已基本确定。
通过联盟第一次理事会及技术委员会会议成立了联盟理事会，理事长由国家发改委副主任、国家能源局局长刘铁男担任，讨论通过了国家700℃超超临界燃煤发电技术创新联盟章程和技术委员会工作规则。
联盟理事会下设秘书处和技术委员会，经秘书处办公会讨论，细化和完善了秘书处组织体系和工作规则，建立了联盟内部文件流转体系;技术委员会下设置了系统及工程方案、锅炉、汽轮机和材料四个专项工作组，负责组织推进各项技术研发。
700℃计划研发工作成效显著。
一是通过广泛征求相关领域专家意见，确定了我国700℃计划研发技术路线和总体研发计划，并细化形成总体方案设计、耐热合金研发、关键部件研制、试验验证平台建设和示范工程建设五个分项计划，拟利用10年左右时间，全面掌握核心技术，建成我国700℃发电示范工程。
二是申报了“国家700℃超超临界燃煤发电关键技术与设备研发及应用示范”(国家能源局发布)和“700℃超超临界燃煤发电主要设备关键技术研究”(科技部发布)两个科研项目，其中国家能源局安排的项目已经签订合同，并拨付首批经费。
三是启动并有序推进耐热材料和机组初参数研究工作。
通过对700℃机组耐热材料的筛选、开发、评定和优化总体方案研究，划分了高温部件温度范围，初步确定了部分备选材料和耐热材料重点研发内容。
通过对我国700℃机组的初参数、容量和主要设备总体方案专题研讨，初步确定我国700℃计划示范机组容量采用600MW等级，压力和温度参数为35MPa/700℃/720℃，机组采用紧凑型布置，再热方式按照一次再热和二次再热两种方案开展研究，最终参数和方案将根据研究进展和技术经济论证确定。
超临界与超超临界
超临界与超超临界电气10-1班张文雷1003010120随着现代电气的发展,对电机的不断研究与发展,电机来到的超临界与超超临界的时代,一些列的问题又应运而生,这些课题虽然国外已经有些发展,但是仍是一个新鲜技术,大部分技术还未成熟,正有待于新一代电机人钻研.首先我们来看一下超临界技术的概念应用及国际国内的发展状况.超临界机组是指主蒸汽压力大于水的临界压力(22．12 MPa)的机组。
习惯上又将超临界机组分为2个层次：①常规超临界参数机组，其主蒸汽压力一般为24 MPa左右，主蒸汽和再热蒸汽温度为540—580℃；②高效超临界机组，通常也称为超超临界机组或高参数超临界机组，其主蒸汽压力为25—35 MPa及以上，主蒸汽和再热蒸汽温度为580℃及以上。
燃煤火电机组的热力系统是在朗肯循环的基础上采用了再热和回热的热力系统。
提高蒸汽的初参数(压力和温度)，采用再热系统和增加再热次数都能提高循环效率。
例如，常规亚临界循环的典型参数为17 MPa／540℃／540℃，热效率为38％，供电煤耗320 g／(kW·h)；超临界机组参数24 MPa／566℃／566℃，热效率4l％，供电煤耗300 e,／(kW·h)；超超临界机组参数28 MPa／6000C／6000C，热效率为45％，供电煤耗276∥(kW·h)。
可见蒸汽参数由亚临界提高到超临界、超超临界可显著地提高循环热效率，降低供电煤耗。
获得较大的经济效益。
进一步的热力循环分析表明，在超超临界机组参数范围的条件下，主蒸汽压力提高l MPa，机组的热耗率就可下降0．13％一0．15％；主蒸汽温度每提高lO℃，机组的热耗率就可下降0．25％一0．30％；再热蒸汽温度每提高10℃，机组的热耗率就可下降0．15％一0．20％。
在一定的范围内，如果采用二次再热，则其热耗率可较采用一次再热的机组下降l。
4％一1。
6％。
大型超临界机组自20世纪50年代在美国和德国开始投入商业运行以来，随着冶金工业技术的发展，提供了发电设备用的碳素体钢、奥氏体钢及超合金钢。
新型火力发电技术研究
新型火力发电技术研究近年来，随着环保意识的提升以及石油、煤炭等传统能源的日益枯竭，新型火力发电技术正逐渐成为热点领域。
下面，我们就来探究一下新型火力发电技术研究的现状和未来发展方向。
一、新型火力发电技术简介新型火力发电技术，是指利用高温高压的火焰或燃气来产生蒸汽，推动涡轮机旋转，从而带动发电机发电。
与传统的燃煤电、燃气电相比，新型火力发电技术具有更高的发电效率、更少的排放量以及更低的成本。
目前，国内主要发展的新型火力发电技术有: 超临界和超超临界发电技术、燃气发电技术以及生物质发电技术。
二、超临界和超超临界发电技术超临界和超超临界发电技术是目前国内新型火力发电技术发展的重点。
其工作原理是将水加热到超临界或超超临界状态，使得水变成气态，从而能够提高发电效率。
与传统的燃煤发电技术相比，超临界和超超临界发电技术的发电效率能够提高3-5个百分点左右，同时还能够实现NOx、CO2等有害气体的减排。
目前，我国已经建成了大量的超临界和超超临界发电装置，并且在未来还将加快推广。
三、燃气发电技术燃气发电技术是利用燃气来驱动发电机发电的技术。
相比于燃煤发电，燃气发电的排放量更少、效率更高，同时还可以实现远程联网自动控制，具有可靠性高、操作简单等优点。
目前，燃气发电技术已经在国内得到了广泛应用，并且随着我国天然气产量的增加，未来燃气发电技术也将得到更广泛的推广。
四、生物质发电技术生物质发电技术是指利用农业、林业等生物质资源来发电的技术。
相比于传统的火力发电技术，生物质发电技术不仅减少了化石燃料的使用，同时还可以实现废弃物的清理和利用。
目前，我国已经建成了大量的生物质发电装置，并且未来将会加速推广。
五、新型火力发电技术的未来发展方向新型火力发电技术的未来发展方向主要是围绕着发电效率和环保两个方面展开。
一方面，将会研究开发更高效率的超超临界发电技术，同时搭配上先进的控制系统，实现更高效率的发电。
另一方面，将会继续研究燃气发电、生物质发电等新型技术，以实现更环保的发电。
007 超临界、超超临界燃煤发电技术高级研修班讲义-性能考核-朱立彤
TPRI超临界、超超临界燃煤发电技术高级研修班超临界、超超临界机组性能考核讲义西安热工研究院有限公司2007年10月前 言本讲义主要阐述了超临界、超超临界机组汽轮机性能试验中的有关标准，试验前期准备，测点安装，试验方法，试验实施，试验结果计算及评价，以及其他相关技术问题。
目录第一讲 汽轮机热力性能试验概述-----------------------------1 第二讲 汽轮机热力试验规程（ASME）-------------------------6 第三讲 试验测点安装说明----------------------------------20 第四讲 流量计算-----------------------------------------26 第五讲 其他汽轮机热力试验规程（BS、IEC、DIN、GB）--------35第一讲 汽轮机热力性能试验概述一、试验目的汽轮机的热力性能试验归纳起来不外乎下列几种性质：1.新机组考核鉴定主要针对进口机组、国产新品牌、新型式机组的国家鉴定试验和各电厂委托对汽机制造商的保证值进行的考核试验。
这类试验要求最高，大多按ASME PTC6标准中的全面试验方法进行，采用专门的试验测点和试验测试仪表，试验测点在设计阶段就加入设计图纸上。
2.受电厂筹建单位的委托进行基建达标试验按部颁新企规的要求，新机移交生产必须有达标试验报告。
3.经济性评价试验根据节能减排的总体要求，各发电公司和电厂积极响应，要求开展机组经济性、煤耗指标以及污染物排放的摸底和诊断工作。
这类试验在完成额定工况试验的同时，往往还需要在各种不同负荷下进行热耗率和煤耗试验，以分析机组的经济性和能耗水平，并提出完善和改进的建议。
4.对比试验这类试验系指机组大修前、后性能试验及汽轮机通流部分改造前、后对比、考核试验等。
作为对机组大修效果的检验以及同一机组历史数据的积累和分析，机组大修前后性能试验也应当由有关试验单位完成。
浅谈超临界及超超临界发电机组 纪世东
科普园地
浅谈超临界
（华能集团公司，北京市 100036） ◆ 纪世东
火力发电的发展趋势是向高参数、大容量、高 效率和建设大电厂方向发展。世界总发电量中火电 的比重一直保持在60%左右。提高火电机组热效率 的最有效的措施之一是提高蒸汽参数和采用大机组 发电。
4 选择蒸汽参数应考虑的因素
提高蒸汽参数的明显好处是节约燃料，相应地 减少了污染物的排放量，但增加了机组的设备造价。 因此在建设电厂选择机组的参数时，要综合考虑各 方面的因素，以求达到最低的发电成本，并保证必 要的运行可靠性。一般来说，选择参数时的基本考 虑有：
（1）3 0 0 M W级机组主要采用亚临界参数； 600MW级机组采用亚临界或超临界参数；100MW级 机组则尽量采用超超临界参数；
～10 ～14 ～17－18 ～23－24 ～25－30 研制中
蒸汽温度/℃
250－370 400－450 ～510－540
～540 ～540－550 ～540－560 ～580－610 超过700℃
机组容量/MW 电厂效率/％
ห้องสมุดไป่ตู้
＜50 ～100－200
～200 ～300－600 ～600－1000
～1000 ～1000
有2个概念需作说明： （1）蒸汽参 数的提高（包括超临界、超超临 界），只对提高汽轮机的热效率有影响，而对锅炉的 效率并无直接影响，因为锅炉参数是配合汽轮机参 数设计的，锅炉热效率的提高只取决于4项热损失的 降低，即排烟损失、不完全燃烧损失、散热损失和排 污损失的降低。 （2）只有当蒸汽压力和蒸汽温度都相应地提高 了才能收到较好的提高机组效率的效果，在一定压 力下，过热蒸汽的温度愈高，热效率也愈高。同样，在 一定温度下，过热蒸汽的压力愈高，热效率也愈高。 汽温、汽压的匹配参数要综合考虑了各方面因素后 才能确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.工程热力学将水的临界状态点的参数定义为：2
2.115MPa，374.15℃。
当水蒸气参数值大于上述临界状态点的压力和温度时，则称其为超临界参数。
超超临界设定在蒸汽压力大于25MPa、或蒸汽温度高于593℃的范围。
2.提高机组热效率：提高蒸汽参数（压力、温度）、采用再热系统、增加再热次数。
3.常规亚临界机组参数为16.7MPa/538℃/538℃，发电效率约38%；超临界机组主汽压力一般为24MPa左右，主蒸汽和再热蒸汽温度为538—560℃，典型参数为2
4.1MPa/538℃/538℃，发电效率约41%；超超临界追压力25—31MPa及以上，主蒸汽和再热蒸汽温度为580—600℃及以上。
超临界机组热效率比亚临界机组的高2%—3%，超超临界机组的热效率比超临界机组高4%以上。
4.在超超临界机组参数条件下，主蒸汽压力提高1MPa，机组的热效率就可下降0.13—0.15%；主蒸汽温度每提高10℃，机组的热效率就可下降0.25%—0.30%。
再热蒸汽温度每提高10℃，机组的热耗率就可下降0.15%—0.20%。
如果增加再热参数，采用二次再热，则其热耗率可下降1.4%—1.6%。
当压力低于30MPa时，机组热效率随压力的提高上升很快；当压力高于30MPa时，机组热效率随压力的提高上升幅度较小。
5.锅炉布置主要采用Ⅱ型布置、塔式布置、T型布置。
超超临界机组可采用四角单切圆塔式布置、墙式对冲塔式布置、单炉膛双切圆Ⅱ型布置及墙式对冲Ⅱ型布置。
Ⅱ型布置适用于切向燃烧方式和旋流对冲燃烧方式；塔式炉适用于切向燃烧方式和旋流对冲燃烧方式；T型布置适用于切向燃烧方式和旋流对冲燃烧方式。
6.水冷壁型式：变压运行超临界直流锅炉水冷壁：炉膛上部用垂直管，下部用螺旋管圈及内螺纹垂直管屏。
7.我国超超临界技术参数：一次再热、蒸汽参数（25—28）MPa/600℃/600℃，相应发电效率预计为44.63%—44.99%，发电煤耗率预计为275—273g/kWh。
8.煤粉燃烧方式：切向燃烧方式（四角、六角、八角、墙式）、墙式燃烧方式（前墙燃烧、对冲燃烧）、W型火焰燃烧方式（拱式燃烧）。
切向燃烧指煤粉气流从布置在炉膛四角的直流式燃烧器切向引入炉膛进行燃烧。
对冲燃烧是将一定数量的旋流式燃烧器布置在两面相对的炉墙上，形成对冲火焰的燃烧方式。
W型火焰燃烧是将直流或弱旋流式燃烧器布置在燃烧室两侧炉墙拱上，使火焰开始向下，再折回向上，在炉内形成W状火焰。
9.空冷机组的水耗率比同等容量的常规湿冷机组约低65%，但其供电煤耗率同比高3%—5%，电厂总投资同比高10%—15%。
因此，空冷机组尤其适合在缺水或水价昂贵而燃烧便宜的的地区建设。
10.常规火电湿冷循环冷却系统系统采用自然通风冷却塔形式，循环水损失约占电厂耗水量的80%。
而空冷几乎没有循环水损失。
11.直接空冷系统是指汽轮机的排汽直接用空气来冷凝，蒸汽与空气进行热交换，冷却所需的空气由机械通风方式供应。
12.具有混合式凝汽器的间接空冷系统主要由喷射（混合）式凝汽器和空冷塔构成。
在凝汽器中把汽轮机的排汽凝结成水，凝结水被打到空冷塔里具有人字形翅片管束的散热器中，与空气对流换热，冷却后通过调压泵的冷却水再送入凝汽器进入下一循环。
13.具有表面式凝汽器的间接空冷系统主要由表面式凝汽器和空冷塔构成，该系统与常规的湿冷系统基本相仿，只是用空冷塔代替湿冷塔，用除盐水代替循环水，用密闭式循环冷却水系统代替敞开式循环冷却水系统，凝汽器用不锈钢管代替铜管。
14.空冷机组汽轮机与湿冷机组主要区别在于汽轮机低压缸排汽的冷却机理不同：湿冷主要靠水的蒸发散热，排汽压力取决于空气的湿球温度，随季节和昼夜变化较小；空冷主要靠金属壁向空气放热，其排汽压力取决于空气的干球温度，随季节和昼夜变化较大，导致排汽压力变化范围大、变化频繁，温差变化大时，一天内的排汽压力变化可达1—3倍。
15.建议空冷凝汽器最高入口压力小于等于38.5KPa（饱和温度72.68℃），考虑到排汽管道的阻力为1.7—2.0 KPa，空冷汽轮机最高运行背压应小于等于37 KPa。
水处理装置（阳树脂）最高工作温度为75℃，压力为38.5 KPa时，对应饱和温度为74.94℃。
16.常见物质在过热蒸汽中的溶解度随压力降低或比体积增加而迅速降低，随着蒸汽做工膨胀，蒸汽的溶解能力下降，在高参数下蒸汽溶解携带的物质就会随着蒸汽的转移而不断析出，沉积在后续设备的不同部位，由此会加剧机组蒸汽通流部分潜在的金属腐蚀问题。
17.对于超超临界机组，由于硫酸钠挥发性很小，将沉积在再热段。
而硫酸和盐酸则随蒸汽进入汽轮机，在中低压缸叶片上造成酸性环境，甚至促进点蚀或应力腐蚀开裂等腐蚀缺陷的发生。
18.腐蚀产物来源：停用腐蚀，启动后带入热力系统；炉前热力系统包括加热器汽侧在运行中产生腐蚀，随给水带入热力系统；金属在水汽中氧化速度增快，生成的氧化层剥落，除了引起蒸汽通流部件的冲蚀和磨蚀外，氧化皮变成细小的氧化铁颗粒，穿过凝结水精处理系统进入热力系统。
19.A VT条件下，通过提高pH可以减小四氧化三铁的溶解度，但在热力系统的低温段，二价铁的溶出率仍然较高，特别是在给水系统湍流部位存在FAC，腐蚀产物会随水流迁移到高温段沉积，产生省煤器节流阀严重污堵、省煤器管和水冷壁管结垢速率高等问题。
20.从常温到350℃左右的范围内，水与碳钢通过电化学反应生成氧化膜；在400℃以上，水或者蒸汽与碳钢通过化学反应生成氧化膜。
在300℃以下的无氧纯水中，金属铁是腐蚀电池中的阳极，在反应中放出电子被氧化成为Fe2+，Fe2+与水中的氢氧根反应生成氢氧化亚铁，水中的氢离子在腐蚀电池中的阴极反应中接受电子还原成为氢分子。
氧化膜由致密的Fe3O4内伸层和多孔、疏松的Fe3O4外延层构成。
氧化膜的溶解度较高，因而致使给水系统的铁含量较高。
在300—400℃高温区，水具有的能量使二价铁氧化为三价铁，因此在省煤器的出口段到水冷壁的金属表面形成了内层薄而致密、外层也较为致密的四氧化三铁氧化膜。
随着温度的升高，氧化膜生成的反应控制过程逐渐由电化学反应转向由化学反应为主。
21.炉管表面形成多孔结构的氧化层的原因：Fe2+从四氧化三铁外表面溶解和再沉积，或从系统中由流体将炉前产生的铁迁移到此处沉积。
锅炉流体中溶解或悬浮的铁的水平对形成多孔四氧化三铁层的影响显著。
22.受流体动力条件的影响，在氧化物表面合适方向的晶体上优先沉积的沉积物将形成有特性的沉积形式，其外表面表现为波纹状。
由于四氧化三铁外层中明显存在波纹，不仅影响四氧化三铁厚度均匀，而且会影响流体侧的薄膜系数。
由于外层粗糙的粒状结构及其外表面上大波纹图案，外层会扰乱流体流动，最终导致压力降沿管子增大。
波纹状四氧化三铁膜在水冷壁中的生长也是直流锅炉中压力降增大的主要原因。
23.氧化物紧密的内层和多孔的外层都能提供对穿过管壁热流密度的阻力，但多孔氧化物外层能够生长到相当于内层几倍的厚度，导致其热导率大大降低。
增大波纹状四氧化三铁层厚度对管子向火侧表面温度的影响显著，大大影响了炉管的导热性。
多孔的四氧化三铁外层通过来自流体中的铁沉积在（内层）垢表面上的方式生长，最大限度的减小能够沉积在表面上得铁的来源，就能够最大限度地减小此外层的生长。
24.经验表明：奥氏体钢的氧化层厚度超过150μm时就会剥落，在运行条件的影响下，氧化层厚度超过20μm也可能剥落。
措施：修改运行条件和用细晶粒奥氏体钢取代粗晶粒奥氏体钢。
