喷涂型聚脲弹性防水涂料施工工法
喷涂聚脲防水工程施工方案
喷涂聚脲防水工程施工方案一、施工前准备工作1. 准备材料：聚脲防水材料、喷涂设备、辅助工具等。
2. 现场清理：清理施工区域，清除杂物、灰尘等。
3. 准备人员：组织施工人员，按照安全生产要求着装，并确保施工人员具备相关技术和操作经验。
4. 安全措施：确保施工现场安全，设置警示标志，配备应急救援设备。
5. 检查设备：确保喷涂设备正常运转，检查喷嘴、管路等部件是否畅通，确保所有设备都处于良好状态。
6. 施工方案确认：确认施工方案，包括工程量、材料用量、施工工艺等。
二、施工工艺及要求1. 基层处理：对于基层不平整或者有裂缝的部分，需要进行修补处理，确保基层光滑、干净、无尘、无浮沙等。
2. 聚脲底漆施工：在基层处理完成后，需要进行聚脲底漆喷涂。
底漆应选用符合要求的聚脲底漆，按照规定比例充分搅拌后，采用高压气动喷涂设备进行均匀喷涂，确保底漆涂膜均匀、充分渗透基层。
3. 聚脲防水层施工：待底漆干燥后，进行聚脲防水层喷涂施工。
根据施工要求，按比例将聚脲防水材料与活化剂进行充分搅拌，通过喷涂设备进行均匀喷涂，确保聚脲防水层厚度均匀、质地坚固。
4. 多道交叠喷涂：聚脲防水层施工时，采用多道交叠喷涂的方法，保证喷涂层干燥后的耐水性能。
5. 施工温度要求：施工时环境温度应在5-35℃之间，避免在高温、低温条件下施工，影响施工质量。
6. 施工间隔时间：在每道喷涂层之间需要留出足够的间隔时间，保证每道喷涂层充分干燥。
7. 喷涂环境控制：喷涂过程中需要确保施工环境通风良好，避免喷涂时引发火灾、爆炸等意外危险。
8. 施工人员防护：施工人员应佩戴防护用具，包括呼吸防护、皮肤防护等。
三、施工验收及保养1. 施工验收：施工完成后，进行防水层的验收，检查防水层的平整度、厚度、附着力、渗透性等指标是否符合要求。
2. 保养工作：施工完成后，需要对防水层进行定期保养，保证防水层的使用寿命。
定期检查防水层表面是否有破损、老化、裂缝等现象，如有及时修补。
喷涂型聚脲弹性防水涂料施工工法

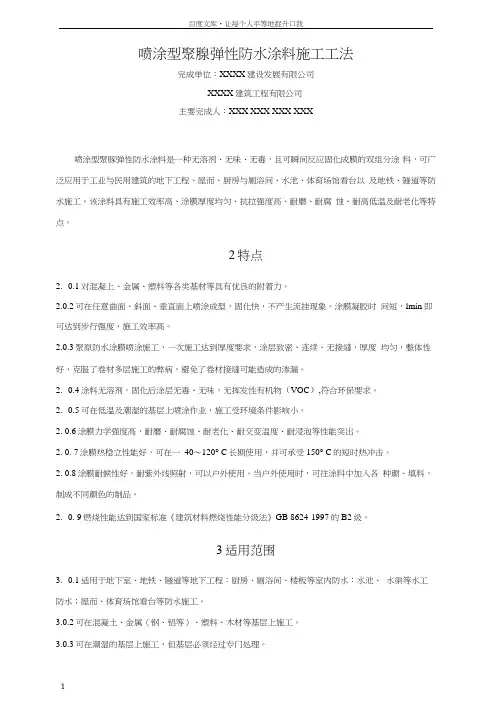

喷涂型聚腺弹性防水涂料施工工法完成单位：XXXX建设发展有限公司XXXX建筑工程有限公司主要完成人：XXX XXX XXX XXX喷涂型聚豚弹性防水涂料是一种无溶剂、无味、无毒，且可瞬间反应固化成膜的双组分涂料，可广泛应用于工业与民用建筑的地下工程、屋而、厨房与厕浴间、水池、体育场馆看台以及地铁、隧道等防水施工。
该涂料具有施工效率高、涂膜厚度均匀、抗拉强度高、耐磨、耐腐蚀、耐高低温及耐老化等特点。
2特点2.0.1对混凝上、金属、塑料等各类基材等具有优良的附着力。
2.0.2可在任意曲面、斜面、垂直面上喷涂成型，固化快，不产生流挂现象。
涂膜凝胶时间短，lmin即可达到步行强度，施工效率髙。
2.0.3聚原防水涂膜喷涂施工，一次施工达到厚度要求，涂层致密、连续、无接缝，厚度均匀，整体性好，克服了卷材多层施工的弊病，避免了卷材接缝可能造成的渗漏。
2.0.4涂料无溶剂，固化后涂层无毒、无味，无挥发性有机物（VOC）,符合环保要求。
2.0.5可在低温及潮湿的基层上喷涂作业，施工受环境条件影响小。
2. 0.6涂膜力学强度高，耐磨、耐腐蚀、耐老化、耐交变温度、耐浸泡等性能突出。
2. 0. 7涂膜热稳立性能好，可在一40〜120° C长期使用，并可承受150° C的短时热冲击。
2. 0.8涂膜耐候性好，耐紫外线照射，可以户外使用。
当户外使用时，可往涂料中加入各种颜、填料，制成不同颜色的制品。
2.0. 9燃烧性能达到国家标准《建筑材料燃烧性能分级法》GB 8624-1997的B2级。
3适用范围3.0.1适用于地下室、地铁、隧道等地下工程：厨房、厕浴间、楼板等室内防水：水池、水渠等水工防水；屋而、体育场馆看台等防水施工。
3.0.2可在混凝土、金属（钢、铝等）、塑料、木材等基层上施工。
3.0.3可在潮湿的基层上施工，但基层必须经过专门处理。
3.0.4环境温度低于一10°C时不宜施工。
3.0.5不得在结冰的基面上施工。
喷涂聚脲防水工程施工方案
喷涂聚脲防水工程施工方案一、工程概况本工程为XXX项目，位于XXX地区，主要包括建筑物的地下室、屋顶、卫生间等部位的防水工程。
根据设计要求，本项目采用喷涂聚脲防水材料进行施工。
二、材料选择1. 喷涂聚脲防水材料：选用高品质的喷涂聚脲防水涂料，具有优异的防水性能、抗紫外线、耐老化、耐化学品性能，以及良好的附着力和伸缩性。
2. 辅助材料：包括底漆、界面剂、堵漏剂等，应符合相关规范要求。
三、施工准备1. 技术准备：根据设计文件和相关规范，编制详细的施工方案，组织技术交底，确保施工人员熟悉施工工艺和操作要求。
2. 施工现场准备：确保施工现场清洁、无障碍物，具备施工所需的电源、水源和通风条件。
3. 材料准备：提前采购足够的喷涂聚脲防水材料及其辅助材料，并进行验收，确保材料质量符合要求。
4. 施工设备准备：准备喷涂设备、搅拌设备、检测设备等，并确保设备正常运行。
四、施工工艺1. 基层处理：对基层进行清理、平整、打磨，确保基层表面干净、坚实、无油污、无浮尘。
对于基层的缺陷部位，应进行修补处理。
2. 涂刷底漆：在基层表面均匀涂刷底漆，增强防水涂料与基层的附着力。
底漆涂刷后应进行验收，确保无遗漏、无露底。
3. 喷涂聚脲防水层：将聚脲防水涂料按比例搅拌均匀，采用喷涂设备进行喷涂。
喷涂应均匀、连续，避免出现露点和空鼓现象。
涂层厚度应符合设计要求。
4. 界面处理：在聚脲防水层表面均匀涂刷界面剂，增强防水层的附着力和抗滑移性能。
5. 堵漏处理：对防水层上的穿墙孔、排水口等部位进行堵漏处理，确保防水层的连续性和完整性。
6. 验收：施工完成后，进行验收，确保防水层无破损、无露点、均匀一致，满足设计要求。
五、施工进度计划根据工程实际情况，制定合理的施工进度计划，确保施工过程中的各个环节按时完成。
六、质量保证措施1. 材料质量控制：材料验收合格后方可使用，确保材料质量符合要求。
2. 施工工艺控制：严格按照施工方案和操作规程进行施工，确保施工质量。
喷涂型聚脲弹性防水涂料现场施工工法

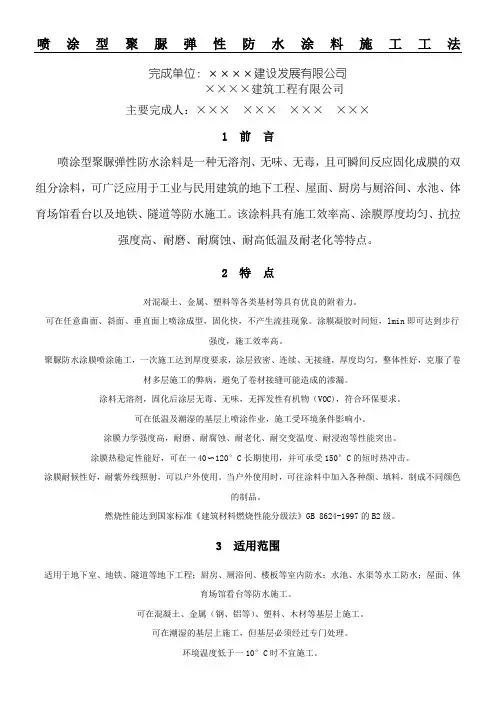

喷涂型聚脲弹性防水涂料施工工法完成单位：××××建设发展有限公司××××建筑工程有限公司主要完成人：××××××××××××1 前言喷涂型聚脲弹性防水涂料是一种无溶剂、无味、无毒，且可瞬间反应固化成膜的双组分涂料，可广泛应用于工业与民用建筑的地下工程、屋面、厨房与厕浴间、水池、体育场馆看台以及地铁、隧道等防水施工。
该涂料具有施工效率高、涂膜厚度均匀、抗拉强度高、耐磨、耐腐蚀、耐高低温及耐老化等特点。
2 特点对混凝土、金属、塑料等各类基材等具有优良的附着力。
可在任意曲面、斜面、垂直面上喷涂成型，固化快，不产生流挂现象。
涂膜凝胶时间短，lmin即可达到步行强度，施工效率高。
聚脲防水涂膜喷涂施工，一次施工达到厚度要求，涂层致密、连续、无接缝，厚度均匀，整体性好，克服了卷材多层施工的弊病，避免了卷材接缝可能造成的渗漏。
涂料无溶剂，固化后涂层无毒、无味，无挥发性有机物（VOC)，符合环保要求。
可在低温及潮湿的基层上喷涂作业，施工受环境条件影响小。
涂膜力学强度高，耐磨、耐腐蚀、耐老化、耐交变温度、耐浸泡等性能突出。
涂膜热稳定性能好，可在一40〜120°C长期使用，并可承受150°C的短时热冲击。
涂膜耐候性好，耐紫外线照射，可以户外使用。
当户外使用时，可往涂料中加入各种颜、填料，制成不同颜色的制品。
燃烧性能达到国家标准《建筑材料燃烧性能分级法》GB 8624-1997的B2级。
3 适用范围适用于地下室、地铁、隧道等地下工程；厨房、厕浴间、楼板等室内防水；水池、水渠等水工防水；屋面、体育场馆看台等防水施工。
可在混凝土、金属（钢、铝等）、塑料、木材等基层上施工。
可在潮湿的基层上施工，但基层必须经过专门处理。
聚脲施工方案
聚脲施工方案----9c71ab8c-7163-11ec-a716-7cb59b590d7d 聚脲弹性体地面工程施工方案第一节施工方法本工程用喷漆聚脲弹性体防水涂料，厚度分别为1.2mm、1.5mm、2.0mm，机械喷涂施工。
1.施工准备1.1材料准备1.1.1喷涂聚脲弹性体防水涂料，选用北京市中通新型建筑材料公司生产的“中通”牌聚脲弹性体防水涂料，规格：200kg/桶，材料进厂后，经质检人员见证取样，复验合格后方可使用，技术指标应符合企业标准（qtxztx003-2021）《喷涂型聚脲防水涂料》的要求。
聚脲弹性体防水涂料的性能指标1.2机具准备1.3技术准备1.3.1熟悉技术要求，掌握主要施工方法及细部构造的施工工艺，按工期要求合理安排材料、机具、人员进场。
1.3.2根据施工方案和技术规定，对作业人员进行安全技术交底，下达作业指导书。
1.3.3认真做好材料的进货验收和检验工作，复核材料合格证和材料存放情况。
1.3.4认真学习和掌握阴阳角等特殊部位的作法，严格控制所用材料的性能和技术指标。
1.3.5做好施工技术资料和施工过程中的检查记录。
1.4消防安全准备1.4.1对进场施工人员进行消防、安全教育。
1.4.2施工现场必须配备粉末灭火器或消防器材。
1.4.3施工现场不得有焊接或明火。
1.5施工现场准备1.5.1现场清理：消除任何可能影响施工人员安全的隐患，以及影响工作的障碍物和垃圾。
1.5.2检查通风情况：如果通风不畅，采取强制对流通风措施。
1.5.3照明设备：确保施工现场的亮度。
1.5.4设备配套电源：喷涂设备、空气压缩机等所需电源和配电箱准备齐全，由于主机及其附属设备所需的总电流约为60a，进入施工现场前必须解决。
第二节施工工艺流程第三节操作要点1.基层清理：基层面应平整、坚硬，不得有明水，油脂及其他异物，不得有开裂、起砂、脱皮等缺陷。
基层表面如有残留的砂浆、硬块及突出部分，应铲除平净；阴阳角、管子根等部位应抹成圆弧或钝角，并将尘土、杂物清扫干净。
聚脲喷涂施工方案(3篇)
第1篇一、前言聚脲喷涂是一种新型环保材料，具有优异的物理化学性能，广泛应用于建筑、交通、化工、环保等领域。
本文将针对聚脲喷涂施工进行详细阐述，包括施工准备、施工工艺、质量控制、安全防护等内容。
二、施工准备1. 工程概况（1）工程名称：XX项目聚脲喷涂施工（2）工程地点：XX地区（3）工程规模：XX平方米2. 材料设备（1）聚脲材料：根据工程要求选择合适的聚脲材料，如聚脲防水涂料、聚脲防腐涂料等。
（2）喷涂设备：高压无气喷涂机、空气压缩机、喷枪、清洁工具等。
（3）辅助材料：稀释剂、固化剂、清洗剂、脱模剂等。
3. 人员组织（1）施工队伍：成立专业的聚脲喷涂施工队伍，包括施工负责人、施工员、技术员、质检员等。
（2）培训：对施工人员进行聚脲喷涂技术培训，确保施工人员掌握施工工艺和质量标准。
4. 施工现场（1）施工现场环境：确保施工现场干净、整洁，无积水、油污等。
（2）施工区域划分：根据工程要求，合理划分施工区域，确保施工有序进行。
（3）安全防护：设置安全警示标志，做好施工现场的安全防护工作。
三、施工工艺1. 基层处理（1）对基层进行打磨、清洗，去除油污、浮尘等杂质。
（2）检查基层平整度，如需找平，使用水泥砂浆进行找平。
（3）对基层进行干燥处理，确保基层干燥。
2. 聚脲材料调配（1）按照产品说明书，准确称取聚脲材料、固化剂、稀释剂等。
（2）将材料搅拌均匀，确保材料均匀。
3. 喷涂施工（1）喷涂前，对喷涂设备进行检查，确保设备正常工作。
（2）根据工程要求，调整喷涂压力和喷枪角度。
（3）沿同一方向进行喷涂，确保涂层均匀。
（4）喷涂过程中，注意喷枪移动速度和喷涂距离，避免涂层出现流淌、起泡等现象。
4. 施工注意事项（1）喷涂过程中，保持施工现场通风良好。
（2）喷涂完成后，对涂层进行检查，确保涂层无缺陷。
（3）涂层固化过程中，避免阳光直射、高温等影响固化质量。
（4）施工过程中，注意保护施工现场，避免对其他部位造成污染。
屋面高弹耐磨喷涂聚脲防水涂料施工工法
屋面高弹耐磨喷涂聚脲防水涂料施工工法屋面高弹耐磨喷涂聚脲防水涂料施工工法一、前言屋面防水对于建筑物的稳定性和使用寿命起着至关重要的作用。
而屋面高弹耐磨喷涂聚脲防水涂料是一种常用于屋面防水的施工工法。
本文将详细介绍该工法的工艺原理、施工工艺、质量控制、安全措施以及经济技术分析。
二、工法特点屋面高弹耐磨喷涂聚脲防水涂料具有以下特点：1. 高弹性：该工法采用的聚脲防水涂料具有良好的弹性，能适应建筑物由于温度变化引起的屋面收缩、伸长等变形。
2. 耐磨性强：聚脲防水涂料表面硬度高，能够抵抗各种外力的磨损，保护建筑物屋面不受物理损害。
3. 耐候性好：该涂料具有优异的耐候性，能够在阳光、雨水和紫外线的影响下长期保持稳定，不会出现老化、脱层等现象。
4. 施工方便：该工法的施工过程简单，不需要大量施工人员和机械设备，可以快速完成施工任务。
三、适应范围该工法适用于各类屋面的防水工程，特别适用于屋面面积较大、屋面结构变化较多的建筑物。
适用于民用住宅、商业建筑、公共建筑等各类建筑项目。
四、工艺原理屋面高弹耐磨喷涂聚脲防水涂料施工工法的理论依据和实际应用是基于以下技术措施：1. 基层处理：对屋面基层进行清洗、修补、除锈等处理，保证基层完好、干净，提高涂料的附着力和防水效果。
2. 防水层施工：采用专用的高弹性聚脲防水涂料，通过喷涂或刷涂的方式将涂料均匀覆盖在屋面上，形成连续、致密的防水层。
3. 防水层加固：根据实际情况，可以在防水层上适当添加植绒、增强网等材料，提高防水层的抗拉强度和耐磨性。
4. 防水层保护层施工：在防水层表面涂刷特殊的涂料，形成耐候、耐磨、耐侵蚀的保护层，提高防水层的使用寿命和防水效果。
五、施工工艺1. 基层处理：清洗屋面、修补裂缝、除锈等，确保基层平整、干净。
2. 防水层施工：将聚脲防水涂料按照规定比例搅拌均匀后，采用喷洒或刷涂的方式施工。
3.防水层加固：根据需求，在防水层表面铺设植绒、增强网等材料，并加固固定。
聚脲防水层施工工法
高速铁路桥梁混凝土桥面喷涂聚脲防水层施工工法中铁十九局集团有限公司闵树梁曲久彬刁金昌张兴春刘旭峰1、前言中铁十九局集团第一工程有限公司在京沪高速铁路天津特大桥的施工中，根据客运专线桥面防水体系设计文件及施工技术要求，采用喷涂聚脲防水材料进行防水体系的施工，针对这项新工艺和新材料，我们通过多次技术论证和方案比较，突破我国铁路桥梁混凝土桥面聚脲防水层施工的现有模式，通过采用抛丸机进行基面处理、选用环氧类底涂、两次喷涂（纯）聚脲材料等综合施工工艺完成了京沪高速铁路天津特大桥防水体系的施工。
该项喷涂聚脲防水层施工技术在中国铁建总公司组织的工法关键技术评审会上通过专家组的鉴定，鉴定结果认定该技术获得了较好的经济和社会效益，对同类工程具有借鉴意义，该成果达到国内先进水平。
将此项施工技术进行总结，经整理形成工法。
2、工法特点2.1通过抛丸提前暴露桥面混凝土缺陷，同时达到梁面迎水面的宏观纹理和微观纹理要求，使之适合各种防水涂装、铺装工艺。
2.2 通过环氧类底涂来粘结混凝土基层与聚脲涂层，并且利用底涂良好的渗透力能够封闭混凝土基层的水分、气孔以及修正基层表面的微小缺陷，减少聚脲涂层喷涂后出现的针孔现象。
2.3 通过两次喷涂（纯）聚脲防水涂料，彻底的去除防水层的针孔现象，保证防水层的使用质量。
2.4通过在聚脲防水涂料暴露部位的表面喷涂脂肪族聚氨酯面层，起到耐磨、装饰、防变色、防紫外线老化、防粉化，防护聚脲防水层的作用。
2.5采用本综合施工工艺具有技术可靠、经济合理、操作简便，劳动强度低、施工安全可靠、工后污染小、对环境影响较小等优点。
2.6 喷涂聚脲防水层使用年限符合与无砟结构相同寿命（使用年限60年）的要求，由于其高寿命的特点避免了多次重复喷涂、修补，符合节能要求。
3、适用范围本工艺适用于高速铁路及客运专线桥梁混凝土桥面防水体系的施工。
4、工艺原理4.1采用抛丸暴露桥面混凝土缺陷，同时达到梁面迎水面的宏观纹理和微观纹理要求，减少桥对各种防水涂装、铺装工艺的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷涂型聚脲弹性防水涂料施工工法完成单位：××××建设发展有限公司××××建筑工程有限公司主要完成人：××××××××××××1 前言喷涂型聚脲弹性防水涂料是一种无溶剂、无味、无毒，且可瞬间反应固化成膜的双组分涂料，可广泛应用于工业与民用建筑的地下工程、屋面、厨房与厕浴间、水池、体育场馆看台以及地铁、隧道等防水施工。
该涂料具有施工效率高、涂膜厚度均匀、抗拉强度高、耐磨、耐腐蚀、耐高低温及耐老化等特点。
2 特点2.0.1对混凝土、金属、塑料等各类基材等具有优良的附着力。
2.0.2可在任意曲面、斜面、垂直面上喷涂成型，固化快，不产生流挂现象。
涂膜凝胶时间短，lmin即可达到步行强度，施工效率高。
2.0.3聚脲防水涂膜喷涂施工，一次施工达到厚度要求，涂层致密、连续、无接缝，厚度均匀，整体性好，克服了卷材多层施工的弊病，避免了卷材接缝可能造成的渗漏。
2.0.4涂料无溶剂，固化后涂层无毒、无味，无挥发性有机物（VOC)，符合环保要求。
2.0.5可在低温及潮湿的基层上喷涂作业，施工受环境条件影响小。
2.0.6涂膜力学强度高，耐磨、耐腐蚀、耐老化、耐交变温度、耐浸泡等性能突出。
2.0.7涂膜热稳定性能好，可在一40〜120°C长期使用，并可承受150°C的短时热冲击。
2.0.8涂膜耐候性好，耐紫外线照射，可以户外使用。
当户外使用时，可往涂料中加入各种颜、填料，制成不同颜色的制品。
2.0.9燃烧性能达到国家标准《建筑材料燃烧性能分级法》GB 8624-1997的B2级。
3 适用范围3.0.1适用于地下室、地铁、隧道等地下工程；厨房、厕浴间、楼板等室内防水；水池、水渠等水工防水；屋面、体育场馆看台等防水施工。
3.0.2可在混凝土、金属（钢、铝等）、塑料、木材等基层上施工。
3.0.3可在潮湿的基层上施工，但基层必须经过专门处理。
3.0.4环境温度低于一10°C时不宜施工。
3.0.5不得在结冰的基面上施工。
4 工艺原理喷涂设备将异氰酸酯组分（A组分）与氨基化合物组分（B组分）按1:1的比例送至喷枪，在喷枪混合室混合雾化后喷出，反应生成一种弹性体物质—聚脲弹性防水涂膜。
它继承了RIM(Reaction Injection Molding )撞击混合原理，却突破了RIM必须使用模具的局限性，将高速反应瞬间固化的特点扩展到一个全新的领域。
聚脲自身柔韧性好、耐老化、强度高，即使在混凝土开裂的情况下，不但自身不会断裂，而且还能将混凝土紧紧抓住，起到防水和保护作用，适用于建筑领域的防水处理。
5 工艺流程及操作要点5. 1 施工工艺流程基层处理→喷涂设备检查→喷涂底漆→附加层施工→喷涂聚脲弹性防水涂料→检查与修补5. 2 操作要点5.2.1 基层处理1）混凝土或水泥砂浆基层若有蜂窝、疏松等缺陷时，将所有松动的杂物用水冲刷掉，直至见到坚硬的混凝土基层，用嵌缝材料修补、找平。
嵌缝材料固化后，用手提砂轮机磨平，保证基层坚实、平整。
2）对结构裂缝、施工缝等缺陷，应根据裂缝宽度的不同分别处理。
当宽度小于3mm且不影响结构强度的裂缝，表面清扫干净后，直接粘贴增强材料即可，见图5.2.1。
裂缝宽度大于3mm 或混凝土强度受到影响者，应按设计要求进行结构补强处理，并验收合格后再进行聚脲弹性防水涂料喷涂施工。
图5.2.1 基层裂缝处理方式（裂缝宽度小于3mm且不影响结构强度时) 3）将混凝土基层清理干净，必要时用高压水枪或吸尘器等将基层砂浆、油污、灰尘等清理干净。
4）混凝土基层不得有明水，当混凝土基层有漏水现象时，应先找出漏点，并用堵漏材料进行堵漏、补强后再喷涂施工。
5）金属基层宜先进行除锈处理。
除锈时，小面积可用机械打磨，大面应进行机械抛丸处理。
经过处理的基层表面应达到2.5a级以上，不得有毛刺、裂缝或凹凸不平、油污、油漆等现象。
5.2.2喷涂设备检查1）设定喷涂设备参数，工作压力：2500psi；工作温度（主体温管及加热器）65°C；外部气源（压缩空气）压力0.7〜0.8MPa。
2）喷涂之前应将主机及附属设备进行调试。
首先检查接电相位（正反转）应正确，然后检查以下设备是否正常：①、检查空气压缩机的油水分离器是否正常工作；②、喷涂主机的加热系统是否正常运转；③、输出气管与主机的气管连接是否正常；④、放出空气压缩机汽缸中和油水分离器中的水，避免水随涂料喷出，降低材料性能；⑤、检查原料温度是否在21〜45°C，如低于21°C，应将原料加热。
5.2.3涂刷底漆1）金属基层一般不涂刷底漆，在混凝土或水泥砂浆基层上必须涂刷底漆；潮湿的基层必须使用专用底漆。
2）在混凝土或水泥砂浆基层满刷两道配套的专用封底底漆。
第一道干燥后涂刷第二道，涂刷方向相互垂直，涂布量为0.5〜0.8kg/m2。
3）底漆涂刷完毕，应在24h内（最长不超过48h)进行喷涂聚脲弹性防水涂料施工。
5.2.4附加层施工按设计要求在结构阴阳角、穿墙管根、施工缝、屋面水落口、设备基座等复杂部位进行加强层施工。
可在需加强部位先预喷1~2遍聚脲弹性体防水涂料作为加强层，或在大面施工时增加喷涂遍数实现,厚度应不小于0.5mm,宽度250mm。
5.2.5喷涂聚脲弹性防水涂料1）在附加层施工完12h内应进行大面聚脲弹性防水涂料防水层施工，如超过12h，应打磨附加层，涂刷或喷涂一道层间粘合剂，2h后再进行大面喷涂施工。
2）喷涂机按A、B两组分等体积比（1：1)的比例，将料送到喷枪，在喷枪混合室混合雾化后喷出。
喷枪以0.5m/s的速度移动，一次喷涂涂层厚度约0.5mm。
3）聚脲弹性防水涂料应分遍涂布至设计厚度，前后两遍喷涂施工不需间隔时间，且喷涂方向应相互垂直，保证涂层厚薄均匀，无漏喷。
4）涂层的厚度应均匀，且表面平整。
5）转角及立面的涂膜应薄涂多遍，不得有流淌和堆积的现象。
6）涂层厚度宜为1.5〜2.0mm，可以单独作为一道防水层，也可以与水泥基渗透结晶型防水涂料等复合使用。
5.2.6节点细部做法节点部位容易引起结构变形、温差及干缩变形等，应综合处理。
1）屋面细部处理①、无组织排水檐口的喷涂聚脲涂膜防水层收头，采用防水涂料多遍喷涂或用密封材料封严，檐口下端做滴水处理，其构造做法应符合图5.2.6-1的要求。
②、泛水处的喷涂聚脲涂膜防水层，宜直接喷涂至墙的压顶下，收头处理应多遍喷涂封严，压顶做防水处理，其构造做法应符合图5.2.6-2的要求。
图5.2.6-1 屋面檐口处理图5.2.6-2 女儿墙泛水处理③、变形缝内应填充泡沫塑料，其上放衬垫材料，并用卷材封盖；顶部应加扣混凝土盖板或金属盖板，其构造处理应符合图5.2.6-3的要求。
2）厕浴间细部构造①、厕浴间套管防水构造做法应符合图5.2.6-4的要求1一饰面层；2—保护层；3—喷涂防水层；4一渗透结晶防水层；5—找坡层；6—混凝土结构层；7—防水加强层；8—建筑密封膏图5.2.6-3 屋面变形缝处理图5.2.6-4 厕浴间套管防水处理②、厕浴间地漏防水构造做法应符合图5.2.6-5的要求。
1一饰面层；2—砂浆保护层；3—喷涂防水层；4一砂浆找平（坡）层；5—混凝土结构层图5.2.6-5 厕浴间地漏防水处理3）隧道防水细部构造隧道防水工程构造做法应符合图5.2.6-6的要求。
1一内衬砌自防水钢筋混凝土；2—喷涂防水涂料；3—无纺布缓冲层；4一初期支护喷锚混凝土；5—止水带图5.2.6-6 隧道防水细部构造4 . 体育场馆看台细部做法应符合图5.2.6-7的要求。
图5.2.6-7 体育场馆看台细部做法5.2.7 检查与修补聚脲弹性防水涂膜施工后，应进行淋水、蓄水试验，检查防水层是否有渗漏现象。
防水层厚度应符合设计要求，可用针测法或割取20mmX20mm实样用卡尺测量。
喷涂型聚脲弹性防水涂膜的力学性能好，正常使用时一般不会破坏。
一旦出现意外损坏（如重物砸落、撞击等），可用修补料进行局部修补，具体为：①、打磨待修补的表面，其边缘比待修补表面向外扩展150mm。
②、施工层间胶粘剂。
③、在已打磨的部位施工修补料，注意使修补料的涂层平滑过渡到周围涂层。
④、对特殊应用的部位，施工与之相匹配的面漆。
6 材料及机具设备6 .1 材料6.1.1材料分类1）主要材料：喷涂型聚脲弹性防水涂料。
2）辅助材料：嵌缝材料、密封胶、底漆、塑料薄膜等。
6.1.2 材料要求1）喷涂型聚脲弹性防水涂料原料在贮存、运输过程中，密封包装、严禁日光暴晒，并应远离火源、热源。
贮存温度宜为15〜40°C，低温应采取保暖措施。
2）喷涂型聚脲弹性防水涂料的质量应符合表6.1.2-1的要求。
喷涂型聚脲弹性防水涂料的质量要求表6.1.2-13）配套双组分混凝土专用封闭底漆，作为基层处理剂，其物理性能应满足表6.1.2-2的质量要求。
专用底漆的质置要求表6.1.2-24）喷涂型聚脲防水材料及专用底漆进场抽样复验，每10t为一批，不足10t者按一批进行抽样，全部物理性能指标达到标准规定时，即为合格。
其中若有一项指标达不到要求，允许在受检产品中加倍取样进行该项复检，复检结果如仍不合格，则判定该产品为不合格。
6.2 机具设备6.2.1喷涂设备GUSmer(美国卡士玛），主机规格H-20/35pro；喷枪，规格GX-7DI；油水分离器、空气压缩机等。
6.2.2其他机具：雾化喷涂机；吹风机、手提砂轮机、高压水枪、吸尘器、腻子刀、毛刷、扫帚及灭火器材、砂袋等。
6.2.3 防护设备：防护眼镜、滤毒口罩、防护服、排气扇等。
7 质量控制7.1 进场材料应有合格证和检验报告，经现场复验合格后方能投人使用。
7.2防水层的基层应牢固、基面应洁净、平整，不得有空鼓、松动、起砂、脱皮等缺陷。
7.3防水层应与基层粘结牢固，防水层厚度达到设计要求，且厚薄均勻，无气泡、砂眼、流淌、堆积、漏喷等缺陷，不符合要求的应修整重刷。
7.4防水层在转向处及细部构造部位做法应符合设计要求。
7.5 防水层不得有渗漏现象。
7.6 施工前应对图纸进行会审，掌握施工图中的防水细部构造及技术要求。
同时，根据按设计要求及工程具体情况，编制出防水施工方案，经施工总包单位及监理（建设）单位审批后方可实施。
实施前应向操作人员进行技术、安全交底。
7.7 正式喷涂施工之前应进行试喷，将涂料喷在硬纸板上，调整喷涂距离，观察涂层固化是否正常，留3块试件进行检测，合格后正式喷涂。
7.8防水施工时，对工程质量应建立各道工序的自检、交接检和专职人员检查的“三检”制度。
合格后方可进行下一道工序施工。
