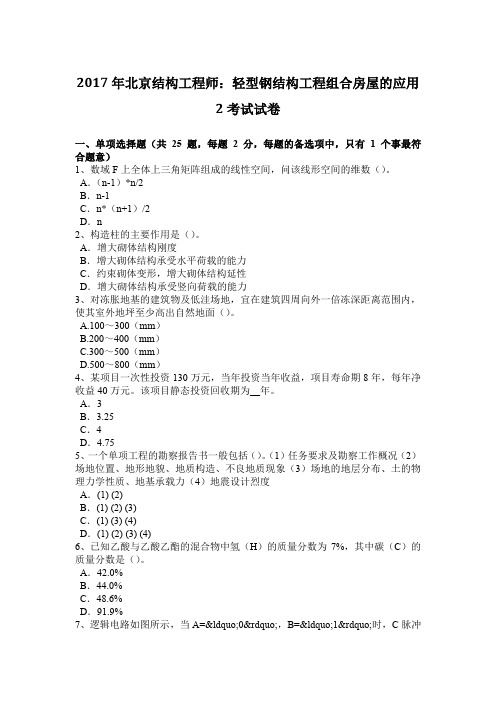

2017年北京结构工程师：轻型钢结构工程组合房屋的应用2考试试卷

2017年北京结构工程师：轻型钢结构工程组合房屋的应用2考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、数域F上全体上三角矩阵组成的线性空间，问该线形空间的维数（）。

A．（n-1）*n/2B．n-1C．n*（n+1）/2D．n2、构造柱的主要作用是（）。

A．增大砌体结构刚度B．增大砌体结构承受水平荷载的能力C．约束砌体变形，增大砌体结构延性D．增大砌体结构承受竖向荷载的能力3、对冻胀地基的建筑物及低洼场地，宜在建筑四周向外一倍冻深距离范围内，使其室外地坪至少高出自然地面（）。

A.100～300（mm）B.200～400（mm）C.300～500（mm）D.500～800（mm）4、某项目一次性投资130万元，当年投资当年收益，项目寿命期8年，每年净收益40万元。

该项目静态投资回收期为__年。

A．3B．3.25C．4D．4.755、一个单项工程的勘察报告书一般包括（）。

（1）任务要求及勘察工作概况（2）场地位置、地形地貌、地质构造、不良地质现象（3）场地的地层分布、土的物理力学性质、地基承载力（4）地震设计烈度A．(1) (2)B．(1) (2) (3)C．(1) (3) (4)D．(1) (2) (3) (4)6、已知乙酸与乙酸乙酯的混合物中氢（H）的质量分数为7%，其中碳（C）的质量分数是（）。

A．42.0%B．44.0%C．48.6%D．91.9%7、逻辑电路如图所示，当A=“0”，B=“1”时，C脉冲来到后，D触发器应（）。

A．具有计数功能B．保持原状态C．置“0”D．置“1”8、下列关于“SUBROUTINEMAP(X，Y)”语句行的叙述中，不正确的是（）。

A．这是子程序的第一个语句B．字符串“MAP”是子程序名C．变量X是子程序的形参D．子程序执行后，MAP将返回整型数据9、频率为100Hz，传播速度为400m/s的平面简谐波，波线上两点振动的相位差为，则此两点间的距离是（）m。

大工17秋《钢结构》大作业答案(第二题)

题目二：角焊缝连接计算。

试设计一双盖板的角焊缝对接接头。

已知钢板截面为300mm×14mm，承受轴心力设计值N=800KN（静力荷载）。

钢材Q235-B，手工焊，焊条E43型，如图（a）所示。

若改成如图（b）所示的菱形盖板，验算连接强度。

图a
图b
解：
（1）根据与木材料等强的原则，取盖板尺寸为2−260×8，钢材Q235，其截面面积为：
A=2×26×0.8=41.6cm2≈30×1.4=42cm2
确定敢接高度
h f=6mm<ℎf max=t− 1.2=8− 1.2=6.7mm
<ℎf max=12t min=1.2×8=9.6mm
>h f min=1.5t max=1.5×14=5.6mm
因为t=8mm<12mm，且b=260mm>200mm，为防止因仅用侧面角焊缝引起板件拱起过大，故采用三面围焊。

正面角焊缝能承受的内力为：
N1=2×0.7h f l wlβf f f w=2×0.7×6×260×1.22×160=426000N=426kN
接头一侧需要角焊缝的计算长度为：
l w’=
N−N′
4×0.7ℎf f f w
=
800−426
4×0.7×6×160
×103=139mm
盖板总长：l=2×139+6+10=300mm，取310mm ，（式中6mm系考虑三面围焊链接施焊，故可一条焊缝仅在侧面焊缝一段减去起落弧陷h f）。

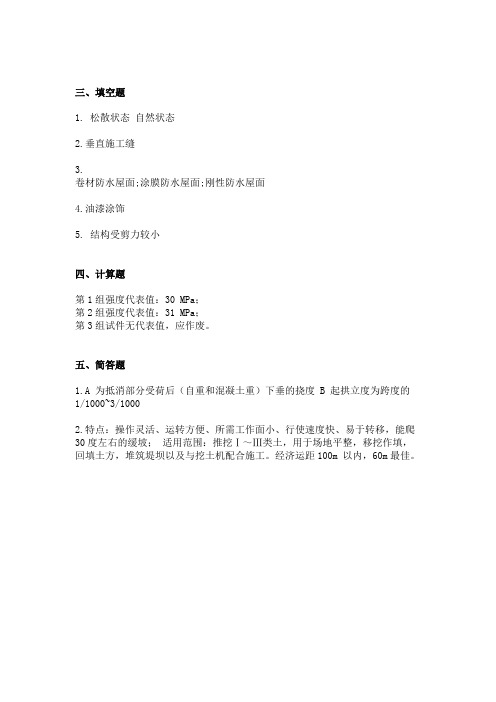

2016年12月份考试作业建筑施工技术第2次-----主观题答案

三、填空题
1. 松散状态自然状态
2.垂直施工缝
3.
卷材防水屋面;涂膜防水屋面;刚性防水屋面
4.油漆涂饰
5. 结构受剪力较小
四、计算题
第1组强度代表值：30 MPa；
第2组强度代表值：31 MPa；
第3组试件无代表值，应作废。

五、简答题
1.A 为抵消部分受荷后（自重和混凝土重）下垂的挠度 B 起拱立度为跨度的
1/1000~3/1000
2.特点：操作灵活、运转方便、所需工作面小、行使速度快、易于转移，能爬30度左右的缓坡；适用范围：推挖Ⅰ～Ⅲ类土，用于场地平整，移挖作填，回填土方，堆筑堤坝以及与挖土机配合施工。

经济运距100m 以内，60m最佳。

江苏开放大学钢结构工程施工第二次形考作业答案

江苏开放大学钢结构工程施工第二次形考作业注意：学习平台题目可能是随机，一定注意答案对应的选项，同学们在本页按“Ctrl+F”快捷搜索题目中“关键字”就可以快速定位题目，如果答案有疑问或遗漏，请在下载网站联系上传者进行售后。

江苏开放大学钢结构工程施工第二次形考作业选择题1、钢材拉伸试验经历4个阶段，分别为弹性阶段、屈服阶段、强化阶段和（）。

A、颈缩阶段B、拉断阶段C、极限阶段D、伸长阶段正确答案：D 学生答案：D2、钢材拉伸试验经历4个阶段，分别为弹性阶段、屈服阶段、强化阶段和（）。

A、颈缩阶段B、拉断阶段C、极限阶段D、伸长阶段正确答案：A 学生答案：A3、钢材的设计强度取（）值。

A、比例极限强度B、弹性强度C、屈服强度D、抗拉极限强度正确答案：C 学生答案：C4、屈强比指的是（）。

A、比例极限/弹性强度B、弹性强度/抗拉极限强度C、屈服强度/抗拉极限强度D、抗拉极限强度/屈服强度正确答案：C 学生答案：C5、塑性是指钢材破坏前产生塑性变形的能力，可由静力拉伸试验得到的力学性能指标（）和截面收缩率来衡量。

A、弹性强度B、屈服强度C、伸长率D、抗拉极限强度正确答案：C 学生答案：C6、焊接的接头机械性能（）母材的机械性能。

A、低于B、不低于C、等于D、超过正确答案：B 学生答案：B7、耐火钢一样，耐候钢一般也是在低碳钢或低合金钢中添加（）元素，以提高抗腐蚀性能。

A、碳B、磷C、硫D、合金正确答案：D 学生答案：D8、随着碳含量的增加，钢材的屈服点和抗拉强度（），而塑性和冲击韧性（尤其是低温冲击韧性）（）。

A、提高，下降B、提高，提高C、下降，下降D、下降，提高正确答案：A 学生答案：A9、硅是作为（）而加入钢中，以制成质量较优的镇静钢。

A、强脱氧剂B、强还原剂C、催化剂D、以上皆可正确答案：A 学生答案：A10、氧的影响与硫相似，使钢“（）”。

A、强脱氧B、强还原C、热脆D、冷脆正确答案：C 学生答案：C11、氮的影响则与磷相似，使钢“（）”。

XXX《钢结构》-2017steel试卷

XXX《钢结构》-2017steel试卷1.钢材的设计强度是根据屈服点确定的。

2.在三向应力状态下，钢材发展呈塑性状态的综合强度指标称为设计应力。

3.钢材中磷含量超过限制时，钢材可能会出现冷脆。

4.普通轴心受压钢构件的承载力常取决于弯曲屈曲。

5.加大梁侧向支撑点间距对提高梁的稳定承载力明显有效。

6.为了保证钢梁的局部稳定，一般采用加劲措施，这是为了增加梁的惯性矩。

7.某一在主平面内受弯的实腹构件，当构件截面上有螺栓（或铆钉）孔时，要考虑螺栓（或铆钉）孔引起的截面削弱的是构件抗弯强度计算。

9.实腹式组合工字形截面柱腹板的宽厚比限值是25+5λ。

10.验算工字形组合截面轴心受压构件翼缘和腹板的局部稳定时，计算公式中的长细比为两方向长细比的较大值。

11.格构柱设置横隔的目的是保证柱截面几何形状不变、提高柱抗扭刚度和传递必要的剪力。

12.计算长度一定的轴心压杆回转半径增大，其稳定承载力提高。

13.钢结构压弯构件的设计一般应进行强度、弯矩作用平面内及平面外的整体稳定性、局部稳定、长细比的计算。

14.验算组合梁刚度时，荷载通常取标准值。

15.根据大于λx的换算长细比λox进行格构式轴压构件绕虚轴的稳定计算是考虑了剪切变形的影响。

格构构件整体稳定承载力高于同截面的实腹构件，这是考虑了强度降低的影响和单肢失稳对构件承载力的影响。

16.在正常使用极限状态计算时，受弯构件要限制长细比，拉、压构件要限制强度和长细比。

17.单角钢单面按轴压计算稳定的构件应将其设计强度进行折减。

18.承压型螺栓连接比摩擦型螺栓连接承载力低，变形小。

19.角焊缝的最小焊脚尺寸hf=1.5t，式中t表示较薄板厚度。

20.钢结构的实际受力情况和工程力学计算结果比较符合。

21.对于缀板式格构柱，为保证单肢不失稳，最大长细比不超过整体长细比的30%。

判断题：1.T2.F3.T4.T5.T6.T7.对于单轴对称截面轴心受压构件，当其绕对称轴屈曲时，属于弯扭屈曲，其屈曲应力较弯曲屈曲的为小。

钢结构基本原理书面作业

钢结构基本原理书面作业2017年秋季第1次作业（钢结构材料）1-1. 如图所示钢材在单向拉伸状态下的应力-应变曲线，请写出弹性阶段和非弹性阶段的σε-关系式。

（a ）理想弹性-塑性；（b ）理想弹性强化1-2. 如图所示的钢材在单向拉伸状态下的σε-曲线，试验时分别在A 、B 、C 卸载至零，则在三种情况下，卸载前应变ε、卸载后残余应变c ε及可恢复的弹性应变y ε各是多少？2y 235N/mm f =2c 270N/mm σ=F 0.025ε= 522.0610N/mm E =⨯2'1000N/mm E =1-3. 一两跨连续梁，在外荷载作用下，截面上A 点正应力为21120N/mm σ=，2280N/mm σ=-，B 点的正应力2120N/mm σ=-，22120N/mm σ=-，求该梁A 点与B点的应力比和应力幅是多少？1-4. 指出下列符号意义：(1) Q235AF (2) Q345D (3) Q390E (4) Q235D1-5（补充题）. 按附表1-4（见《钢结构基本原理》课本）所列数据，计算Q345A 和Q345D 的碳当量的上下限，并说明比较碳当量有何意义。

第2次作业（轴拉构件）2-1. 选择图示轴心受拉杆件AB的截面，使其满足强度和刚度要求。

已知该杆件承受的轴心拉力设计值为250kN。

拟用钢材为Q235B，钢材强度设计值为215MPa。

轴心拉杆允许长细比[λ]=400。

如分别采用窄翼缘H型钢（HN型）、普通热轧工字钢、长肢相并的双角钢（角钢背间距离a =10mm），问满足强度和刚度要求的最小截面及（型号）各是什么。

2-2. 下图水平轴心受拉杆件连接于立柱，截面为HW125⨯125。

钢材强度设计值f d= 215MPa，屈服强度f y = 235MPa，极限抗拉强度f u = 400MPa，计算该杆件的强度能否满足要求（假设螺栓均不破坏）。

（1）拉杆左侧用上下两角钢与立柱用螺栓连接，螺栓孔直径d0 = 18mm （如图2-2（a）所示），其上拉力设计值F = 400kN。

大工17春《钢结构》大作业题目及要求答案

大连理工大学《钢结构》大作业学习中心：xxxxxxxxxxxxxxxx姓名：xxxxxx学号：16xxxxxxxxx7大工17春《钢结构》大作业及要求注意：以下五个题目中有三个题目需要回答，题目一、二是必答的题目，问答题三、四、五中选一道题进行回答（注意：所有计算题都需要回答，问答题三道题中选择一道题回答即可，不可单独回答计算题或者单独回答问答题）；解答前，需将所选题目复制（使老师明确你所选的题目）。

【题目一、题目二必须回答】题目一：（必答的题目）角钢和节点板连接计算已知：如下图所示，角钢与节点板之间采用两面侧焊缝连接，kN N 667=（静载设计值），角钢为2∟10100⨯，节点板厚度为10mm ，钢材为Q235，焊条为E43型，手工焊，焊脚尺寸为8=f h mm 。

试计算肢背及肢尖焊缝的实际施焊长度？Nx 101122k 0.7667466.9=k 0.3667200.1N N kN N N kN==?=?肢背311466.9102610.720.78160w wf f N l mm h f ´===创?å 肢尖322200.1101120.720.78160w wf f N l mm h f ´===创?å实际施焊长度：肢背= 12277w f l h mm += 肢尖=22128w f l h mm +=题目二：（必答的题目）摩擦型高强螺栓连接强度计算。

某节点板（mm 16=t ）连接于工形柱翼缘（mm 16=t ）。

B Q -235钢材，采用10.9级高强度螺栓连接，4M22，每个螺栓的2mm 4.303=e A ，摩擦面喷砂处理，抗滑移系数45.0=μ。

节点中心受水平拉力kN N 2001=，45°斜向拉力kN N 2002=，如下图所示。

试验算摩擦型高强度螺栓连接强度是否满足要求。

已知每个高强度螺栓预拉力kN P 190=答：根据钢结构规范设计表3-8所知，每个10.9级高强度螺栓的预拉力为P=190kN 根据公式可以得出：根据计算结果可以得出，该连接在剪力和拉力的共同作用下，承载能力略显不足，需要加大螺栓直径或者增加螺栓的数量。

2015年12月份考试作业桥梁工程第2次

2015年12月份考试作业桥梁工程第2次
四、名词解释题
1.T型钢构：将悬臂梁桥的墩柱与梁体固结后便形成了带挂梁或带铰的结构。

2.合理拱轴线：当拱上所有截面的弯矩在恒载作用下均为零，截面上只有轴力，这时截面上的正应烽呈均匀分布，可有效利用材料，这时的拱轴线为合理拱轴线。

3.拱系数m：拱顶处横载强度gd与拱脚处横载强度gj的比值。

即m=（拱轴系数）＝gd/gj。

五、问答题：
1. 答：弯梁桥的横坡有两种设置方法。

（1）将横断面上的每根梁肋（开口截面）或每片腹板（箱形截面）的高度做成不等高的。

（2）将梁横断面虽做成等高，但向内弧侧倾斜。

这时，应将多柱式墩的盖梁也做成倾斜的，对于独柱式墩可做成墩梁固结或在梁底设置楔形垫块，以便在其下方安置支座。

2. 钢筋混凝土薄壁桥墩的特点是圬工体积小，结构轻七，适应于地基地软弱的地区。

柱式桥墩的结构特点是由分离的两根立柱（或桩柱）所组成，是公路桥梁中采用较多的桥墩式之一。

柔性排架桩墩的主要特点是，可以通过一些构造措施，将上部结构传来的水平力（制动力、温度影响力等）传递到全桥的各个柔性墩台，或相邻的刚生墩台上，以减少单个柔性墩所受到的水平力，从而达到减小桩墩截面的目的。

六、计算题1、。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

正确
错误
收藏该题
得分
0/ 3
难度
6
正确答案
错误
解题方法
13、
对于移动集中荷载，一般考虑在荷载作用处设置支承加劲肋。( )
正确
错误
收藏该题
得分
0/ 3
难度
6
正确答案
错误
解题方法
14、
受弯梁的剪力中心的位置与构件的截面形式和尺寸有关，与外荷载也有关。( )
正确
错误
收藏该题
得分
0/ 3
难度
6
正确答案
错误
解题方法
A、
0.0
B、
1.0
C、
1.6
D、
2.0
收藏该题
得分
0/ 2
难度
6
正确答案
D
解题方法
7、
保证轴心受压构件I形截面翼缘局部稳定的方法是：（）
A、
设置纵向加劲肋
B、
设置横向加劲肋
C、
采用有效宽度
D、
限制其宽厚比
收藏该题
得分
0/ 2
难度
6
正确答案
D
解题方法
8、
偏心受压杆计算公式中的塑性发展系数只与下列哪种因素有关？（）
D、
应力集中降低了钢材的抗拉强度
收藏该题
得分
0/ 2
难度
6
正确答案
B
解题方法
3、
当沿受力方向的连接长度l1>15d0时(d0为孔径)，螺栓的抗剪和承压承载力设计值应予以降低，以防止（）
A、
中部螺栓提前破坏
B、
端部螺栓提前破坏
C、
螺栓受弯破坏
D、
螺栓连接的变形过大
收藏该题
得分
0/ 2
难度
6
正确答案
B
解题方法
4、
以下有关对接焊缝的描述，错误的是（）
A、
在钢板厚度相差4毫米的连接中，应从板的一侧或两侧作成坡度不大于1：4的斜坡，以减少应力集中。
B、
当对接焊缝的强度低于焊接强度时，为提高连接的承载力可改用斜缝。
C、
在钢结构设计中，若遇到板件较厚而受力较小时，可以采用不焊透的对接焊缝。
D、
当对接焊缝的质量等级为一级或者二级时，必须在外观检查的基础上再做无损检查，检测比例为焊缝长度的20%。
A、
格构式柱所给的剪力值是近似的
B、
缀条很重要，应提高其安全程度
C、
缀条破坏将引起绕虚轴的整体失稳
D、
单角钢缀条实际为偏心受压构件
收藏该题
得分
0/ 2
难度
7
正确答案
D
解题方法
二、判断题(共20题、0 / 60分)
1、
焊接残余应力在正常条件下影响结构的强度承载力。( )
正确
错误
收藏该题
得分
0/ 3
难度
收藏该题
得分
0/ 2
难度
6
正确答案
D
解题方法
10、
确定轴心受压实腹柱子的截面形式时，应使两个主轴方向的长细比尽可能接近,是为了（）
A、
便于与其他构件连接
B、
构造简单，制造方便
C、
达到经济效果
D、
便于运输，安装和减少结点类型
收藏该题
得分
0/ 2
难度
6
正确答案
C
解题方法
11、
某屋面棱条跨度6M，中间设置一道拉条作为侧向支承点，作用于懔条的弯矩设计值Mx=45.0KN m，My=0.9KN M，懔条采用I22a，Wx=309.0cm3,Wy=40.9 cm3, Q235-BF（三号钢）它的整体稳定性应力是
15、
弯矩图与矩形相差愈大，梁的整体稳定临界弯矩值就愈高。( )
正确
错误
收藏该题
得分
0/ 3
难度
6
正确答案
正确
解题方法
16、
缀板柱可视为一多层框架（肢件视为框架立柱，缀板视为横梁）。( )
正确
错误
收藏该题
得分
0/ 3
难度
6
正确答案
正确
解题方法
17、
由于工字形的腹板一对翼板几乎没有嵌固作用，因此，翼板可视为三边简支一边自由的均匀受压板。( )
错误
收藏该题
得分
0/ 3
难度
5
正确答案
错误
解题方法
5、
规定最大焊脚尺寸的原因是避免施焊时冷却速度过快，产生淬硬组织导致母材开裂。( )
正确
错误
收藏该题
得分
0/ 3
难度
5
正确答案
错误
解题方法
6、
降低或消除焊缝中的焊接应力是改善结构低温冷脆性能的重要措施之一。( )
正确
错误
收藏该题
得分
0/ 3
难度
5
正确答案
收藏该题
得分
0/ 2
难度
6
正确答案
D
解题方法
5、
跨中无侧向支承的组合梁，当验算整体稳定不足时，应该采用（）
A、
加大梁的截面积
B、
加大梁的高度
C、
加大受压翼缘板的宽度
D、
加大腹板的厚度
收藏该题
得分
0/ 2
难度
6
正确答案
C
解题方法
6、
压弯构件工字形截面腹板的局部稳定与腹板边缘的应力梯度有关，腹板稳定承载力最大时的α0值是
A、
在屋架上弦平面内，屋脊处应该设置刚性系杆，两端应该设置柔性系杆
B、
在屋架下弦平面内，两端支座处应该设置柔性系杆，跨中应该设置刚性系杆
C、
在屋架上弦平面内，屋脊和两端都应该设置刚性系杆
D、
在屋架下弦平面内，两端支座处和跨中都应该设置柔性系杆
收藏该题
得分
0/ 2
难度
7
正确答案
A
解题方法
18、
某双轴对称截面的压弯构件承受如图所示不同工况的弯矩作用，图中所示的弯矩大小均相等，仅考虑弯矩作用平面内稳定性时，其轴向受压承载力最大的情况为( )
A、
a
B、
b
C、
c
D、
d
收藏该题
得分
0/ 2
难度
7
正确答案
B
解题方法
19、
如图所示的各种情况，除了荷载作用形式不同之外，其它各种条件均相同，试问哪种弯矩分布模式对工字梁的整体稳定更为不利?（）
A、
a
B、
b
C、
c
D、
d
收藏该题
得分
0/ 2
难度
7
正确答案
C
解题方法
20、
当缀条采用单角钢时，按轴心压杆验算其承载能力，但必须将设计强度按规范规定乘以折减系数，原因是( )。
直焊缝的分段焊接
B、
焊件的预热处理
C、
焊接后进行退火处理
D、
加强板边约束，阻止被焊接板件变形的发生
收藏该题
得分
0/ 2
难度
6
正确答案
D
解题方法
2、
应力集中越严重，钢材也就变得越脆，这是因为( )
A、
应力集中降低了材料的屈服点
B、
应力集中产生同号应力场，使塑性变形受到限制
C、
应力集中处的应力比平均应力高
2017年12月份考试作业钢结构第2次
钢结构
题号
一
二
合计
已做/题量
0 / 20
0 / 20
0 / 40
得分/分值
0 / 40
0 / 60
0 / 100
窗体顶端
一、单项选择题(共20题、0 / 40分)
1、
在焊接施工过程中，应该采取措施尽量减小残余应力和残余变形的发生，下列哪一项措施是错误的?（）
A、
正确
错误
收藏该题
得分
0/ 3
难度
6
正确答案
正确
解题方法
18、
受弯梁的刚度是指在使用荷载作用下构件抵抗变形的能力。( )
正确
错误
收藏该题
得分
0/ 3
难度
6
正确答案
正确
解题方法
19、
轴压柱的设计尽量加大截面轮廓尺寸而减小板厚，以增加截面的惯性矩和回转半径，从而提高构件的整体稳定性和刚度。
正确
错误
收藏该题
A、
回转半径i
B、
长细比λ
C、
荷载性质
D、
截面形式
收藏该题
得分
0/ 2
难度
6
正确答案
D
解题方法
9、
工字型截面梁腹板高厚比时，梁腹板可能（）
A、
因弯曲正应力引起屈曲，需设置纵向加劲肋。
B、
因弯曲正应力引起屈曲，需设置横向加劲肋
C、
因剪应力引起屈曲，需设置纵向加劲肋。
D、
因剪应力引起屈曲，需设置横向加劲肋。
收藏该题
得分
0/ 2
难度
7
正确答案
C
解题方法
14、
弯矩绕强轴作用的工字形偏心受压柱，影响其腹板局部稳定性的因素是（）
A、
应力分布系数α0
B、
应力分布系数α0和弯矩作用平面内长细比λ
C、
应力分布系数α0和偏压柱最大长细比λ
D、
偏压柱的最大长细比λ
收藏该题
得分
0/ 2
难度
7
正确答案
B
解题方法
