厦门大学电子技术实验——实验八
电子技术实验
实验报告
实验名称：实验八集成运算放大器的运用——运算器系别：班号：
实验者姓名：学号：
实验日期：年月日
实验报告完成日期：年月日
指导教师意见：
一、 实验目的
1. 熟悉集成运算放大器的性能和使用方法
2. 掌握集成运放构成基本的模拟信号运算电路
二、 实验原理

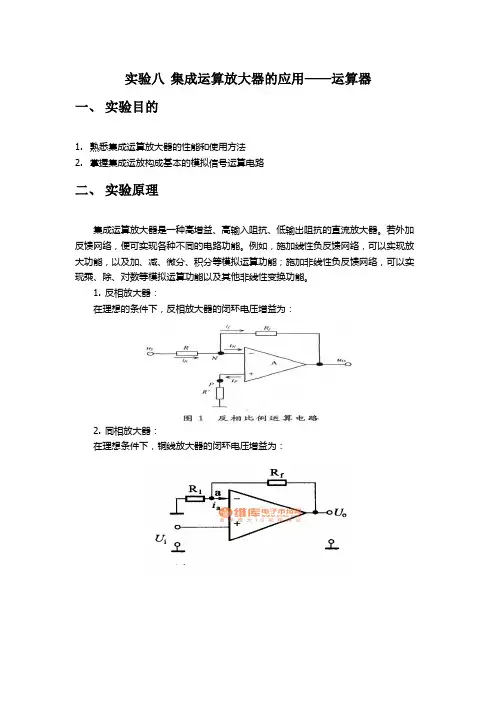

集成运算放大器是一种高增益、高输入阻抗、低输出阻抗的直流放大器。若外加反馈网络，便可实现各种不同的电路功能。例如，施加线性负反馈网络，可以实现放大功能，以及加、减、微分、积分等模拟运算功能；施加非线性负反馈网络，可以实现乘、除、对数等模拟运算功能以及其他非线性变换功能。本实验采用TL082型集成运算放大器，其管脚如图1所示。注意：在使用过程中，正、负电源不能接反，输出端不能碰电源，接错将会烧坏集成运算放大器。
1. 反相放大器：
在理想的条件下，反相放大器的闭环电压增益为：
1
R R V V A F i O VF -==
由上式可知：闭环电压增益的大小完全取决于电阻的比值R F /R 1。电阻值的误差，
将是测量误差的主要来源。
当取R F = R 1，则放大器的输出电压等于输入电压的负值，即：
i i F
O V V R R V -=-
=1
。此时反相放大器起反向跟随器的作用。 2. 同相放大器：
在理想条件下，铜线放大器的闭环电压增益为：
1
1R R V V A F i O VF +==
4. 反相加法器：
在理想条件下，输出电压为：???
?
??+-=2211i F
i F O V R R V R R V ，当R 1=R 2时，上式简化为：)(211
i i F
O V V R R V +-
=。 5. 减法器：
在理想条件下，若R 1=R 2，R F =R 3时，输出电压为：)(121
i i F
O V V R R V -=
若R F =R 1,，则V O =V I2-V I1，故此电路又称模拟减法器。 6. 积分器：
输入（待积分）信号加到反相输入端，在理想情况下，如果电容两端的初始电压为零，则输出电压为：?-=2
)(1)
(V 1T
O t i t O dt C
R V 当V i(t)是幅值为E i 的阶跃电压时，t E C
R V i t O 1)(1
-
= 此时，输出电压V O(t)随时间线性下降。
当V i(t)时峰值振幅为V iP 的矩形波时，V O(t)的波形为三角波。如图8(b)所示，根据上式，输出电压的峰峰值为：2
1T C R V V ip
P OP ?
?-
=-
在实际实验电路中，通常在积分电容C 的两端并接反馈电阻RF ，其作用是引入直流负反馈，目的是减小运放输出直流漂移。但是RF 的存在对积分器的线性关系有影响，因此，RF 不宜取太小，一般取100K Ω为宜。
三、 实验仪器
1. 示波器一台
2. 函数发生器一台
3. 数字万用表一台
4. 电子学实验箱一台
5. 交流毫伏表一台
四、实验内容
1. 反相放大器：
（1）按图2搭接电路，先测量R F=99.50KΩ，R1=9.964KΩ，计算得A VF= -9.98 （2）输入直流信号电压V I1（实验箱），用数字电压表DCV档分别测量V I和V O 记入表1，并计算电压放大倍数A VF
（3）将输入信号改为频率1kHz的正弦波，当V ip-p=1.5V时，用双踪示波器同时定量观察V I和V O，在同一时间坐标上划出输入输出波形。在测量过程中，输出端不应有削波失真或自激干扰现象，并计算A VF
表一反相放大器、同相放大器测量表
直流（V）交流（V）
波形
V i V o A v V ip-p V op-p A V
反相放大器0.202 -2.006 -9.931 1.65 15.5 9.39 反相
同相放大器0.4983 5.501 11.04 1.65 17.1 10.4 同相
2. 同相放大器：
（1）按图3搭接电路，测量R F=99.50KΩ，R1=9.964KΩ，计算A VF=10.98
（2）输入直流信号电压V I1（实验箱），用数字电压表DCV档分别测量V I和V O 记入表中，并计算电压放大倍数A VF
（3）将输入信号改为频率1kHz的正弦波，当V ip-p=1.5V时，用双踪示波器同时定量观察V I和V O，在同一时间坐标上划出输入输出波形。输出端不应有削波失真或自激干扰现象，并计算A VF
3. 加法器：
（1）根据图6电路，求出R3=4.76KΩ。并测量得R1=9.932 KΩ，R2=9.953 K Ω，R3=4.724 KΩ。
（2）搭接电路；V I1输入直流电压0.2V、V I2输出交流电压V i2p-p=400mV(f=1kHz) （3）用数字表DCV、ACV分别测量V O，并用双踪示波器观察并定量画出波形V。
4. 减法器：
（1）根据上面的图，R1=9.952KΩ，R2=9.953KΩ，R3=102.23KΩ
（2）按图搭接电路；V I1输入直流电压0.2V、V I2输出交流电压V I2P-P=400mV
（f=1kHz）
（3）用数字表DCV、ACV分别测量V O，并用双踪示波器观察并定量画出波形V。
表2 反相加法器、减法器测量表
V i1V i2p-p
V O
波形DCV ACV
反相加法器 0.2V 0.4V
-2.054V 1.4693V 反相 减法器
-2.148V
1.4658V
同相
5. 积分器：
（1）按图8搭接实验电路；
（2）从信号发生器输出方波信号作V i ，频率f=1kHz ，用双线示波器同时观察V i
和V O 的波形。要求V ip-p =1V ，占空比1/2。在同一时间坐标上画出输入、输出波形，并定量记下V i 、V O 和周期T ，并与理论计算V op-p 进行比较。
V i =1.08mV ，V O = 2.58V ，T=999.5μs
V V V P OP 5.22
101101010105.03
93-=?????-=---
五、 实验心得
