4.系统的冷冻油检查与加注
螺杆压缩机冷冻油更换操作规范
螺杆压缩机冷冻油更换操作规范(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--螺杆压缩机冷冻油更换操作规范1．润滑油的作用：1）在螺杆与压缩室以及阴阳螺杆间形成动态密封, 减少制冷剂在压缩过程中由高压侧向低压侧的泄漏。
2）冷却被压缩的制冷剂, 油被喷入压缩机内, 吸收制冷剂气体在压缩过程中产生的热量, 降低排气温度。
3）在轴承以及螺杆间形成油膜用以支撑转子, 并起润滑作用。
4）传递压差力量, 驱动容量调节系统, 经由压缩机的加卸载电磁阀的动作, 调节容调滑块的位置, 实现压缩机容量调节控制。
5）降低运转噪音说明：压缩机内部润滑油系维系压缩机正常运转之关键，一般润滑油的问题有：１）异物混入，致润滑油污染，阻塞机油过滤器。
２）高温效应致润滑油劣化，失去润滑功能。
３）系统水份污染、酸化、侵蚀电机。
２．压缩机冷冻油检测和更换：对于系统厂商而言，压缩机冷冻油的检测和更换周期与其生产制程的工艺控制有关。
如果系统的蒸发器和冷凝器及系统管路的洁净度控制比较好，那么相对而言进入压缩机的污染物就比较少，检测和保养周期就可以相对加长。
一．主要监测指标：1）PH值指标：润滑油的酸化，会直接影响压缩机电机寿命，故应定期检查润滑油之酸度是否合格。
一般润滑油酸度低于PH6以下即须更换。
若无法检查酸度则应定期更换系统之干燥过滤器，使系统干燥度保持在正常状态下。
2）污染度指标：如果100ml的冷冻油中污染物超过5mg，建议更换冷冻油。
3）含水量：超过100ppm，需要更换冷冻油。
二．更换周期：具体用油细则可联系周工一般每运转10000小时须检查或更换一次润滑油，且第一次运转后，2500小时建议更换一次润滑油并清洗机油过滤器。
因系统组装的残渣在正式运转后都会累积至压缩机中。
所以2500小时(或3个月) 应更换一次润滑油，尔后依系统清洁度状态定时更换，若系统清洁度佳，可每10000小时(或每年) 更换一次。
约克冷水机组年度维护保养方案
约克冷水机组年度维护保养方案一、维护的原因数据中心冷水机组按照《GB/T51314-2018 数据中心基础设施运行维护标准》及约克厂家维护保养要求，需进行年度维护保养。
二、维护的目的为保证数据中心安全稳定运行，保障机房供冷正常，避免因维护不及时造成设备故障，影响数据中心业务连续性，需进行年度维护保养工作。
三、维护的时间四、维护的内容五、影响的范围此次年度维护时，正在进行维护的冷冻单元届时将无法启用。
六、实施过程中风险分析及相应处置措施1.进行维护时，冗余度降低应对措施：在进行单台设备维护前，检查确认其他冷冻单元处于热备状态。
2.实施电气维护时，存在触电风险应对措施：实施维护时，断开冷机一次及二次供电。
3.实施冷冻油泄放前，油加热系统未关停导致加热电极损坏。
应对措施：进行冷冻油泄放前，提前断开油加热系统电源。
4.实施冷冻油泄放时，因废油洒落至地面导致地面打滑，引发人员安全事故。
应对措施：提前准备好接废油的容器，并在维护区域铺设纸皮。
5.实施油滤、干燥过滤器更换时，因冷媒温度较低导致冻伤。
应对措施：穿戴帆布手套，并佩戴护目镜。
七、准备工作工具材料准备八、实施步骤1.检查机组各项参数，看机组是否达到操作标准；2.确定可操作后，断开油加热电源；3.关闭油过滤器和干燥过滤器前后阀门，油过滤器泄压，确定角阀是否关严，拆下油过滤器，检查油过滤器表面情况，检查油杯是否有杂质，清理干净油杯，更换新的过滤器，安装完成后排除油杯中的空气，有检漏仪进行检漏，确定无漏点后开启角阀；4.对干燥过滤器进行泄压，确定角阀是否关严，拆下干燥过滤器，更换新的过滤器，注意安装方向，对过滤器进行排气，然后对过滤器进行检漏，确定无漏点后开启阀门；5.连接管至排油口，将连接管另一端放至废油桶，开启排油口角阀，将油排空，更换新的冷冻油，将油加至适当位置；6.机组电机两端加注定量润滑脂；7.打开VSD启动柜背面的冷却系统注液孔；8.再打开冷却系统底部的排液阀，将冷却剂排放到合适的容器中；9.全部排完以后，但管内还有部分液体无法自然流出，需要拆卸部分透明管上的紧固螺丝，松开透明管，直至全部排干净为止；10.全部排空后安好透明管，紧固管箍螺丝，关闭冷却系统底部的排液阀；11.重新从冷却系统顶部的注液口加入新的冷却剂，加至注液管的1/2时，可停止加液；12.给VSD启动柜送电，拔出VSD逻辑板上的P2插脚，此时VSD冷却泵会运转，运转5分钟后，插上逻辑板的P2插件自动停止冷却泵，让冷却系统静止，排除管路内的空气。
汽车空调抽空充氟作业
统； ④当油面到达规定刻度时，立即关闭辅
助阀门； ⑤将软管与歧管压力表组连接，打开高
压手动阀，启动真空泵，先对高压软管抽真空， 然后打开辅助阀门对系统抽真空，以便排除随油 进入系统的空气。此时，冷冻油在高压侧，但在 系统运行后，冷冻油就会回压缩机。
真空吸入法添加冷冻油管路连接
1-低压表 2-高压表 3-高压手动阀 4-回气门 5-排气口 6-辅助阀 7-高压管路8-真空泵 9-低压手动阀10-油杯
时，应选择在通风良好处进行排放，以避免工作场所人员的危险。同时，制冷剂也不 要靠近火焰，以免产生对人体有害的物质。
（3）拆开制冷系统后，要及时的加盖或包扎密封，防止空气中的潮气或杂质 进入。
（4）拧紧或拧松螺纹接头时，为避免部件的损坏应同时使用两把扳手。
3．操作步骤
1、传统回收法
用表阀将空调制冷系统中的制冷剂引入回收到储液瓶。其中，高压软管连接系 统的高压侧，低压软管连接系统的低压侧，中间软管连接φ6Omm×l安装空调系统时，会有一定量的空气和水分进入系统，将导致 膨胀阀发生冰堵、冷凝器温度升高和系统零部件发生腐蚀等现象。因此 ，须对系统进行抽真空操作，然后才能充注制冷剂。抽真空的目的是把 系统中的空气和水分排出。
歧管压力表的使用方法如下： （1）高压手动阀(HI)和低压手动阀(LO)同时关闭，可对高、低压侧压力进行检测
注意：加注制冷剂之前要确定空调系统是否泄漏 主要有以下常见检漏方法
观察法检漏 肥皂泡沫检漏 电子检漏仪检漏 染料示踪法检漏 真空法检漏 加压法检漏
冷冻油加注的正确方法
冷冻油加注的正确方法
冷冻油加注的正确方法如下：
1. 选择适当的容器和工具：选择一个能够容纳您需要加注的油量的容器，并使用干净的漏斗和漏斗筛过滤油。
最好使用不锈钢或玻璃容器和工具，以避免与油产生化学反应。
2. 保持油温：冷冻油需要在低温下存储，但加注时需要将其恢复到室温。
因此，在加注之前，应将油放置在室温下，使其达到适当的温度。
如果需要加热油，请使用加热器或加热水浴，但不能使用微波炉或直接加热。
3. 将油缓慢倒入容器中：将漏斗放在容器上方，并将油缓慢倒入漏斗，以避免溅出或溢出。
在加注过程中，需要注意油的表面张力，以避免形成空气泡。
4. 完全密封容器：在加注完毕后，立即将容器密封，以避免油与空气接触并氧化。
5. 标记容器：在容器上标记冷冻油的种类、加注日期和数量，以便未来使用。

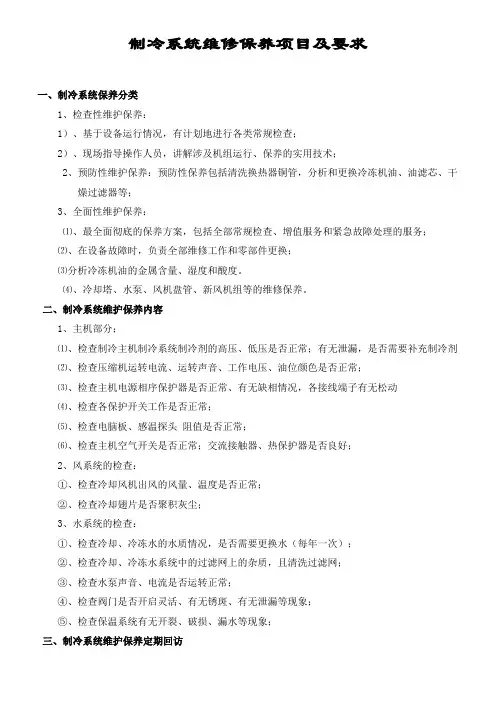

制冷系统维修保养项目及要求
制冷系统维修保养项目及要求一、制冷系统保养分类1、检查性维护保养：1）、基于设备运行情况，有计划地进行各类常规检查；2）、现场指导操作人员，讲解涉及机组运行、保养的实用技术；2、预防性维护保养：预防性保养包括清洗换热器铜管，分析和更换冷冻机油、油滤芯、干燥过滤器等；3、全面性维护保养：⑴、最全面彻底的保养方案，包括全部常规检查、增值服务和紧急故障处理的服务；⑵、在设备故障时，负责全部维修工作和零部件更换；⑶分析冷冻机油的金属含量、湿度和酸度。
⑷、冷却塔、水泵、风机盘管、新风机组等的维修保养。
二、制冷系统维护保养内容1、主机部分；⑴、检查制冷主机制冷系统制冷剂的高压、低压是否正常；有无泄漏，是否需要补充制冷剂⑵、检查压缩机运转电流、运转声音、工作电压、油位颜色是否正常；⑶、检查主机电源相序保护器是否正常、有无缺相情况，各接线端子有无松动⑷、检查各保护开关工作是否正常；⑸、检查电脑板、感温探头阻值是否正常；⑹、检查主机空气开关是否正常；交流接触器、热保护器是否良好；2、风系统的检查：①、检查冷却风机出风的风量、温度是否正常；②、检查冷却翅片是否聚积灰尘；3、水系统的检查：①、检查冷却、冷冻水的水质情况，是否需要更换水（每年一次）；②、检查冷却、冷冻水系统中的过滤网上的杂质，且清洗过滤网；③、检查水泵声音、电流是否运转正常；④、检查阀门是否开启灵活、有无锈斑、有无泄漏等现象；⑤、检查保温系统有无开裂、破损、漏水等现象；三、制冷系统维护保养定期回访①、定时了解设备、系统近期运行情况是否良好；②、检查设备、系统的运行工作纪录，判断是否有故障；四、制冷系统检修内容1、正常运转中的检修1）查压缩机冷冻油的油压及油量；2）系统探漏（制冷剂），发现漏点及时处理；3）检查有无不正常的声响、震动及高温；4）检查冷凝器及冷却器的温度、压力；5）检查各种阀门是否正常；6）检查冷却水的温度7）检查主电路上接线端子并压实；8）检查电气控制部分；9）检查机组润滑系统；10）检查各仪表、控制器的工作状态；11）保持设备处于清洁状态；2、年度间停机后的检修1）检查清洗干燥过滤器，干燥剂吸潮后应进行干燥处理或更换；2）检查及制冷设备安全保护装置核定值；3）检查压缩机冷冻油的油压及油量，必要时进行冷冻油更换及补充4）检查压缩机电机绝缘情况5）检查并收紧电路上的各电线接点6）检查电气控制部分7）提供以上内容检查报告（每年一次）3、水系统检修工作内容1）冷冻水泵及冷却水泵的检查、加油；2）电机、电器绝缘检测、加油、检查及更换密封元件；3）冷却塔一般保养性检修检修；4）水系统关键部位的阀门、过滤器、单向阀、压力表、温度计、保温情况的检查及更换修理。
中央空调更换冷冻油的规范
中央空调更换冷冻油的规范中央空调是大型建筑中必不可少的设备之一，为了保持中央空调正常运行和延长其寿命，经常需要对其进行维修保养。
其中更换冷冻油是一项比较常见的操作。
下面我们来介绍一下中央空调更换冷冻油的规范。
1. 更换时间中央空调更换冷冻油的时间一般建议在每年夏季维修保养时进行。
如果中央空调在使用过程中出现了异常状况，如加大噪音、降低制冷能力、出现故障等，也需要及时检查冷冻油的情况，并根据需要进行更换。
2. 更换冷冻油品牌更换冷冻油时需要注意使用适合该型号中央空调的品牌和型号。
选择质量好的冷冻油可以更好地保护中央空调的运行，延长其寿命。
3. 更换冷冻油量更换冷冻油时需要严格按照设备的要求加注正确的数量。
加注不足会影响中央空调的制冷能力，加注过多则容易导致漏油或者压缩机压力过高。
4. 更换步骤更换冷冻油需要按照以下步骤进行：（1）停机排气先将中央空调停机，并排出系统内的气体。
排气时需要注意，时间不宜过长，否则容易吸入空气和湿气，引起系统中的冷冻油变质，导致中央空调出现新的故障。
（2）排放旧油将油排出，直到油的颜色变浅为止。
特别需要注意的是，排放油的过程中需要保证操作环境清洁，避免杂质或者灰尘进入系统，产生二次污染。
（3）清洗系统将系统内残留的油全部清洗干净，避免下一次加油时残留的旧油和新油混合，对中央空调产生副作用。
（4）加注新油根据设备要求，向系统内加注适量的新油，一般情况下可以参考设备说明书。
加注新油的时候需要注意油的品牌和型号，以及加注数量。
5. 更换后的检查更换冷冻油之后，需要检查加注的油是否充足，并进行压力测试，确保中央空调的制冷能力正常，并且各项参数稳定，不出现新的故障。
如果检查后发现有问题，需要及时进行调整和维修。
6. 注意事项更换冷冻油时需要遵循以下注意事项：（1）安全更换冷冻油需要注意安全，要避免油溅到皮肤或者进入眼睛引起意外伤害。
（2）保持环境清洁更换冷冻油的过程中需要保持环境清洁，避免杂质或者灰尘进入系统，对中央空调产生副作用。
制冷与空调设备运行作业指导书
制冷与空调设备运行作业指导书第1章设备运行基础 (4)1.1 设备运行原理概述 (4)1.1.1 制冷原理 (4)1.1.2 空调原理 (4)1.2 设备运行操作规范 (4)1.2.1 开机操作 (4)1.2.2 运行监控 (5)1.2.3 关机操作 (5)1.3 设备运行安全管理 (5)1.3.1 安全培训 (5)1.3.2 安全防护 (5)1.3.3 应急处理 (5)第2章制冷系统组成与原理 (5)2.1 制冷剂与润滑油 (5)2.1.1 制冷剂特性 (5)2.1.2 常用制冷剂 (5)2.1.3 润滑油 (6)2.2 压缩机与制冷循环 (6)2.2.1 压缩机类型 (6)2.2.2 制冷循环 (6)2.3 蒸发器与冷凝器 (6)2.3.1 蒸发器 (6)2.3.2 冷凝器 (6)2.3.3 蒸发器与冷凝器的选型与设计 (6)第3章空调系统组成与原理 (6)3.1 空调系统分类 (6)3.2 空调系统主要部件 (7)3.3 空调系统工作原理 (7)第4章设备运行操作流程 (7)4.1 开机操作流程 (7)4.1.1 检查设备状态 (7)4.1.2 启动电源 (8)4.1.3 启动压缩机 (8)4.1.4 启动冷凝器风扇 (8)4.1.5 启动蒸发器风扇 (8)4.1.6 启动自动控制系统 (8)4.2 运行监控与调整 (8)4.2.1 监控设备运行参数 (8)4.2.2 检查设备运行状态 (8)4.2.3 调整制冷剂流量 (8)4.2.4 调整冷却水和冷冻水流量 (8)4.3 停机操作流程 (8)4.3.1 关闭自动控制系统 (8)4.3.2 停止压缩机运行 (9)4.3.3 停止冷凝器风扇 (9)4.3.4 停止蒸发器风扇 (9)4.3.5 关闭设备电源 (9)4.3.6 记录设备运行数据 (9)第5章设备运行维护与保养 (9)5.1 维护保养基本要求 (9)5.1.1 定期维护 (9)5.1.2 预防性维护 (9)5.1.3 专业维护 (9)5.1.4 完善维护记录 (9)5.2 常用维护保养工具与设备 (9)5.2.1 工具类 (9)5.2.2 消耗材料 (10)5.3 制冷与空调设备维护保养实例 (10)5.3.1 空调器维护保养实例 (10)5.3.2 冷库维护保养实例 (10)第6章故障诊断与排除 (10)6.1 故障诊断方法 (10)6.1.1 观察法 (10)6.1.2 逻辑分析法 (10)6.1.3 仪器检测法 (10)6.1.4 对比法 (11)6.1.5 逐步排除法 (11)6.2 常见故障分析与排除 (11)6.2.1 压缩机故障 (11)6.2.2 冷凝器故障 (11)6.2.3 蒸发器故障 (11)6.2.4 控制系统故障 (11)6.3 应急处理措施 (11)6.3.1 压缩机故障 (11)6.3.2 冷凝器故障 (11)6.3.3 蒸发器故障 (11)6.3.4 控制系统故障 (12)第7章能源管理与节能 (12)7.1 能源管理基本知识 (12)7.1.1 能源管理概述 (12)7.1.2 能源管理原则 (12)7.1.3 能源管理体系 (12)7.2 节能措施与技巧 (12)7.2.1 设计优化 (12)7.2.3 运行调节 (12)7.3 能源监测与数据分析 (13)7.3.1 能源监测 (13)7.3.2 数据分析 (13)第8章设备运行环境与卫生 (13)8.1 运行环境要求 (13)8.1.1 环境温度：制冷与空调设备应安装在环境温度适宜的场所，以保证设备正常运行。
任务3制冷剂介绍和新能源汽车空调系统检修工具的使用
04 检查空调系统或制冷剂罐上的样品出口处，确保出口处样 品为气态，出口不允许有液态样品或油流出来。 05 将仪器的电源接头连接到车载电源或市电电源上。通过夹 子用车载电源供电（10.14 伏）或墙上的市电电源（22V） 插座供电。
4
制冷剂回收加注机的使用
一、制冷剂回收加注机的功能介绍
• 环境安全：比重大会排挤空气，操作环境应通风。 • 其他事项：低压端加注制冷剂时，雪种瓶不可倒立； • 抽真空应彻底；排放制冷剂应从低压端进行等。
（二）、冷冻机油
1、冷冻机油也叫压缩机油，它是一种能在高低温工况下 均能正常工作的特殊冷冻油
2、要求：具有一定的粘度，受温度影响较小；与制冷剂 相溶性好；凝固点要低，在低温下具有良好的流动性； 具有较高的热稳定性；挥发性要差，没有结晶状石蜡析 出；化学性质要稳定；不含有水分
AC350C能够完成车辆 空调制冷剂的回收、再 生、充注和检漏操作， 同时还内存有强大的数 据库，覆盖市场绝大多 数车型的服务信息，其 结构组成如图所示。
二、制冷剂回收加注机的使用流程
开机
排气
抽真空、 保压
加注冷 冻油、 制冷剂
回收制 冷剂、 清排洗油管 路、关
机
5
空调诊断仪的使用
高压
一、功能
（一）、制冷剂 1、制冷剂是空调系统中的“热载
体”，俗称“冷媒”或“雪种”， 它可根据空调系统的要求变化状 态，实现制冷循环。
2、R134a特性
项目 特性
R134a
不易燃、无色、无味、无毒、对金属或橡胶无 腐蚀作用，吸湿性较强
优点 缺点
不会破坏大气层 和冷冻机油混合后会腐蚀钢，成本高
3.R134a系统使用的是快速接口
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统的冷冻油加注
1．冷冻油的加注方法
维修汽车空调制冷系统时通常不需加注冷冻润滑油，但在更换制冷系统部件及发现系统有严重泄漏时，必须补充冷冻润滑油。
其补充冷冻润滑油的方法有两种：
a.利用压缩机本身抽吸作用，将冷冻油从低压阀处
吸入，这时发动机一定要保持低速运转。
b.直接加注法。
把所需的冷冻油直接加注到制冷系
统各元件上，再把制冷系统各元件装在车上。
c.随制冷剂加注法。
把所需的冷冻油加注到歧管压
力计的中间软管，再把制冷剂罐接在此软管，然
后按加注制冷剂的方法操作即可。
d.利用抽真空加注冷冻润滑油。
其方法如下：
•按抽真空的方法先对制冷系统抽真空。
•选用一个有刻度的量筒，装入比要补充的冷冻润滑油还要多的冷冻润滑油。
•将连接在压缩机上的低压软管从歧管压力计上拧下来，并将其插入盛有冷冻润滑的量筒
内。
抽真空法加注冷冻润滑油
1-手动低压阀关闭；2-手动高压阀开启示；3-排出空气；4-
真空泵；5-冷冻润滑油
2．更换制冷系统元件时冷冻油的补充量更换制冷系统各元件时，应对系统补充冷冻油，加注的量参考右表。
更换制冷系统部件时冷冻润滑油的补充量
更换的零部件冷冻润滑油补充量（ml）
冷凝器20~30
蒸发器30~50
储液干燥瓶10
制冷剂管路10
压缩机50
3．检查压缩机的油量
➢回油操作
在油和制冷剂间有一紧密的亲和力，使得在正常工作下部分和制冷剂一起在系统循环。
因此，在检查系统中油量或更换系统中任何部件时，压缩机必须先于回油操作，程序如下：
•如果系统中制冷剂减少，加至所规定的量。
•打鼓风机转速调整到最高。
•在800-1200rpm之间运行压缩机至少20分钟。
➢检查程序
•完成回油操作。
•从车上拆下压缩机。
•从系统管路连接口放出油。
•用测量筒测量取出的油。
•检测油有无污染。
•通过加油口充注油。
充注量如下：
收集量充注量
大于70cc 和收集量相同
小于70cc 70cc
不能进行回油操作时，按下列顺序检查压缩机油：•从车辆上拆下压缩机。
•用测量筒测量提取的油。
•检查油有无污染。
如果从压缩机中抽取的油量多于70cc时，在被安装的压缩机中必须充
注等量的油。
•如果提取的油量少于70cc，按下列顺序再次检查压缩机油：
•供给压缩机50cc的油并把安妆至车辆上。
•完成回油操作。
•拆下压缩机并检查油量。
•给压缩机注新油。
充注量如下：
收集量充注量
大于70cc 70cc
小于70cc 90cc
2．如何检查压缩机里的冷冻油？
小结：
要求掌握冷冻油的加注方法、加注量及变质的判
断方法。
思考：
1．如何进行真空加注冷冻油？。
