舵机工作原理与控制方法
舵机工作原理与控制方法舵机是一种用于控制机械装置的电机，它可以通过控制信号进行位置或角度的精确控制。
在舵机的工作原理和控制方法中，主要涉及到电机、反馈、控制电路和控制信号四个方面。
一、舵机的工作原理舵机的核心部件是一种称为可变电容的设备，它可以根据控制信号的波形来改变电容的值。
舵机可分为模拟式和数字式两种类型。
以下是模拟式舵机的工作原理：1.内部结构：模拟式舵机由电机、测速电路、可变电容和驱动电路组成。
2.基准电压：舵机工作时，系统会提供一个用于参考的基准电压。
3.控制信号：通过控制信号的波形的上升沿和下降沿来确定舵机的角度。
4.反馈：舵机内部的测速电路用于检测当前位置，从而实现位置的精确控制。
5.驱动电路：根据测速电路的反馈信号来控制电机的转动方向和速度，从而实现角度的调整。
二、舵机的控制方法舵机的控制方法一般采用脉冲宽度调制（PWM）信号来实现位置或角度的控制。
以下是舵机的两种常见控制方法：1.脉宽控制（PWM）：舵机的控制信号是通过控制信号的脉冲宽度来实现的。
通常情况下，舵机的控制信号由一系列周期为20毫秒（ms）的脉冲组成，脉冲的高电平部分的宽度决定了舵机的位置或角度。
典型的舵机控制信号范围是1ms到2ms，其中1ms对应一个极限位置，2ms对应另一个极限位置，1.5ms对应中立位置。
2.串行总线（如I2C或串行通信）：一些舵机还支持通过串行总线进行控制，这些舵机通常具有内置的电路来解码接收到的串行信号，并驱动电机转动到相应的位置。
这种控制方法可以实现多个舵机的同时控制，并且可以在不同的控制器之间进行通信。
三、舵机的控制电路与控制信号1.控制电路：舵机的控制电路通常由微控制器（如Arduino）、驱动电路和电源组成。
微控制器用于生成控制信号，驱动电路用于放大和处理控制信号，电源则为舵机提供所需的电能。
2.控制信号的生成：控制信号可以通过软件或硬件生成。
用于舵机的软件库通常提供一个函数来方便地生成适当的控制信号。
舵机的控制方式和工作原理介绍
舵机的控制方式和工作原理介绍舵机是一种常见的电动执行元件，广泛应用于机器人、遥控车辆、模型飞机等领域。
它通过电信号控制来改变输出轴的角度，实现精准的位置控制。
本文将介绍舵机的控制方式和工作原理。
一、舵机的结构和工作原理舵机的基本结构包括电机、减速装置、控制电路以及输出轴和舵盘。
电机驱动输出轴，减速装置减速并转动输出轴，而控制电路则根据输入信号来控制电机的转动或停止。
舵机的主要工作原理是通过PWM（脉宽调制）信号来控制。
PWM信号是一种周期性的方波信号，通过调整占空比即高电平的时间来控制舵机的位置。
通常情况下，舵机所需的控制信号频率为50Hz，即每秒50个周期，而高电平的脉宽则决定了输出轴的角度。
二、舵机的控制方式舵机的控制方式主要有模拟控制和数字控制两种。
1. 模拟控制模拟控制是指通过改变输入信号电压的大小，来控制舵机输出的角度。
传统的舵机多采用模拟控制方式。
在模拟控制中，通常将输入信号电压的范围设置在0V至5V之间，其中2.5V对应于舵机的中立位置（通常为90度）。
通过改变输入信号电压的大小，可以使舵机在90度以内左右摆动。
2. 数字控制数字控制是指通过数字信号（如脉宽调制信号）来控制舵机的位置。
数字控制方式多用于微控制器等数字系统中。
在数字控制中，舵机通过接收来自微控制器的PWM信号来转动到相应位置。
微控制器根据需要生成脉宽在0.5ms至2.5ms之间变化的PWM信号，通过改变脉宽的占空比，舵机可以在0度至180度的范围内进行精确的位置控制。
三、舵机的工作原理舵机的工作原理是利用直流电机的转动来驱动输出轴的运动。
当舵机接收到控制信号后，控制电路将信号转换为电机驱动所需的功率。
电机驱动输出轴旋转至对应的角度，实现精准的位置控制。
在舵机工作过程中，减速装置的作用非常重要。
减速装置可以将电机产生的高速旋转转换为较低速度的输出轴旋转，提供更大的扭矩输出。
这样可以保证舵机的运动平稳且具有较大的力量。
四、舵机的应用领域舵机以其精准的位置控制和力矩输出，广泛应用于各种领域。
电位器控制舵机程序
电位器控制舵机程序章节一：引言 (大约200字)随着科技的不断进步，舵机在工业自动化领域和个人电子设备中的应用越来越广泛。
为了实现精确控制，电位器被广泛用于舵机的控制中。
本论文将介绍电位器控制舵机的原理和应用，并提供一种基于电位器的舵机控制程序。
章节二：电位器控制舵机原理 (大约300字)舵机是一种可以精确控制角度位置的装置，它可以通过控制信号确定舵机的角度。
电位器是一种可以测量旋转角度的传感器，它的输出电压与旋转角度成正比。
基于这个原理，我们可以利用电位器来控制舵机的角度位置。
电位器控制舵机的原理如下：首先，通过连接电位器的两个终点和舵机的电源来形成一个电路。
当旋转电位器时，它的阻值会发生变化，从而导致电路中的电压发生变化。
接着，这个变化的电压信号会被传递给舵机的控制器，进而控制舵机的角度位置。
章节三：电位器控制舵机的程序设计 (大约300字)为了实现电位器控制舵机的功能，我们需要设计一个相应的程序。
这个程序可以通过读取电位器的输出电压信号，并将其转换为舵机的角度位置。
首先，我们需要使用模拟输入引脚来读取电位器的输出电压。
接着，我们可以通过模数转换器将模拟电压信号转换为数字信号。
然后，我们可以根据输入的数字信号来计算舵机应该旋转的角度。
最后，我们将计算得到的角度信号发送给舵机的控制器，以控制舵机的位置。
章节四：电位器控制舵机的应用实例和展望 (大约200字)电位器控制舵机的应用非常广泛。
在工业自动化领域，电位器可以用于控制机器人的关节，实现精确的运动控制。
在个人电子设备中，电位器可以用于控制摄像头的转动角度，实现更加灵活的拍摄视角。
未来，在舵机和电位器技术的进一步发展下，电位器控制舵机的应用还将继续拓展。
例如，通过使用多个电位器和复杂的控制算法，可以实现更加复杂的舵机运动轨迹。
此外，随着传感器技术的进步，电位器控制舵机还可以与其他传感器集成，实现更加智能化的控制系统。
总结 (大约100字)本论文介绍了电位器控制舵机的原理和应用，并提供了一种基于电位器的舵机控制程序。
数字舵机原理

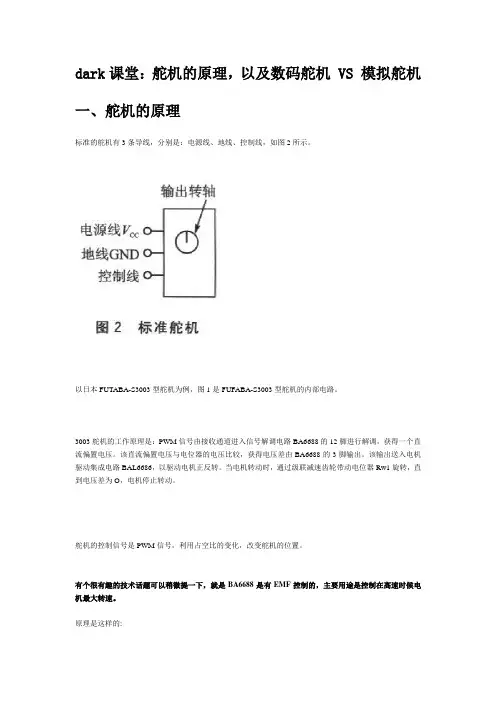

dark课堂：舵机的原理，以及数码舵机 VS 模拟舵机一、舵机的原理标准的舵机有3条导线，分别是：电源线、地线、控制线，如图2所示。
以日本FUTABA-S3003型舵机为例，图1是FUFABA-S3003型舵机的内部电路。
3003舵机的工作原理是：PWM信号由接收通道进入信号解调电路BA6688的12脚进行解调，获得一个直流偏置电压。
该直流偏置电压与电位器的电压比较，获得电压差由BA6688的3脚输出。
该输出送入电机驱动集成电路BAL6686，以驱动电机正反转。
当电机转动时，通过级联减速齿轮带动电位器Rw1旋转，直到电压差为O，电机停止转动。
舵机的控制信号是PWM信号，利用占空比的变化，改变舵机的位置。
有个很有趣的技术话题可以稍微提一下，就是BA6688是有EMF控制的，主要用途是控制在高速时候电机最大转速。
原理是这样的:收到1个脉冲以后，BA6688内部也产生1个以5K电位器实际电压为基准的脉冲，2个脉冲比较以后展宽，输出给驱动使用。
当输出足够时候，马达就开始加速，马达就能产生EMF，这个和转速成正比的。
因为取的是中心电压，所以正常不能检测到的，但是运行以后就电平发生倾斜，就能检测出来。
超过EMF 判断电压时候就减小展宽，甚至关闭，让马达减速或者停车。
这样的好处是可以避免过冲现象(就是到了定位点还继续走,然后回头,再靠近)一些国产便宜舵机用的便宜的芯片，就没有EMF控制，马达、齿轮的机械惯性就容易发生过冲现象，产生抖舵电源线和地线用于提供舵机内部的直流电机和控制线路所需的能源．电压通常介于4～6V，一般取5V。
注意，给舵机供电电源应能提供足够的功率。
控制线的输入是一个宽度可调的周期性方波脉冲信号，方波脉冲信号的周期为20 ms(即频率为50 Hz)。
当方波的脉冲宽度改变时，舵机转轴的角度发生改变，角度变化与脉冲宽度的变化成正比。
某型舵机的输出轴转角与输入信号的脉冲宽度之间的关系可用围3来表示。
舵机的工作原理和PWM信号控制分析(二)2024
舵机的工作原理和PWM信号控制分析（二）引言概述：在上一篇文章中，我们已经初步了解了舵机的工作原理以及PWM信号的基本概念。
本文将继续深入探讨舵机的工作原理，并详细分析PWM信号在舵机控制中的运用。
正文：一、舵机的工作原理1. 电机运转原理- 舵机内部装有电动机，通过电能转换为机械能。
- 电机通常采用直流无刷电机，具有高效率和长寿命的特点。
2. 位置反馈系统- 舵机内部配备位置反馈系统，用于检测舵盘位置并实时反馈给控制器。
- 位置反馈系统通常采用编码器或霍尔传感器等装置。
3. 控制器- 舵机的控制器根据接收到的控制信号和位置反馈信号，计算出应去的位置，并驱动电机转动到该位置。
- 控制器的设计和算法决定了舵机的精度和响应速度。
二、PWM信号的概念1. PWM信号的产生- PWM信号是一种脉冲宽度调制信号，由一个高电平和一个低电平组成。
- 通过改变高电平和低电平的持续时间比例，可以调整PWM信号的占空比。
2. PWM信号在舵机中的作用- PWM信号被用于控制舵机的位置。
- 控制器根据接收到的PWM信号的占空比，确定舵盘应该转到的位置。
三、PWM信号与舵机的工作原理的关系1. PWM信号与位置控制- 不同的PWM信号占空比对应不同的位置输入。
- PWM信号的占空比与舵盘位置的关系可以通过试验得到，从而建立校准模型。
2. PWM信号与速度控制- 通过改变PWM信号的占空比可以改变舵盘旋转的速度。
- PWM信号的频率也会影响到舵机的响应速度。
四、PWM信号控制舵机的注意事项1. PWM信号的频率选取- 通常舵机的工作频率在50Hz到300Hz之间，选择合适的频率可以保证舵机的正常工作。
- 过低的频率可能导致舵机颤动或者无法工作。
2. PWM信号的占空比设置- 根据舵机的校准模型，设置PWM信号的占空比可以精确控制舵盘的位置。
- 过大或过小的占空比可能导致舵盘不能准确到达期望位置。
五、总结本文深入探讨了舵机的工作原理以及PWM信号在舵机控制中的应用。
舵机的控制方式和工作原理介绍
舵机的控制方式和工作原理介绍舵机是一种常见的电动执行器，广泛应用于机械设备、机器人、航模等领域。
它通过接收控制信号来调节输出轴的角度，实现精确的位置控制。
本文将介绍舵机的控制方式和工作原理，供读者参考。
一、PWM控制方式PWM（Pulse Width Modulation）控制是舵机最常用的控制方式之一。
它通过改变控制信号的脉宽来控制舵机的角度。
具体来说，一种典型的PWM控制方式是使用50Hz的周期性信号，脉宽为0.5~2.5ms的方波信号，其中0.5ms对应的是舵机的最小角度，2.5ms对应的是舵机的最大角度。
PWM控制方式的实现比较简单，可以使用单片机、微控制器或者专用的PWM模块来生成PWM信号。
一般情况下，控制信号的频率为50Hz，也可以根据实际需求进行调整。
通过调节控制信号的脉宽，可以精确地控制舵机的角度。
二、模拟控制方式模拟控制方式是舵机的另一种常用控制方式。
它通过改变输入信号的电压值来控制舵机的角度。
典型的模拟控制方式是使用0~5V的电压信号，其中0V对应的是舵机的最小角度，5V对应的是舵机的最大角度。
模拟控制方式的实现需要使用DAC（Digital-to-Analog Converter）将数字信号转换为相应的模拟电压信号。
通过改变模拟电压的大小，可以控制舵机的角度。
需要注意的是，模拟控制方式对输入信号的精度要求较高，不能容忍较大的误差。
三、数字信号控制方式数字信号控制方式是近年来舵机控制的新发展，它使用串行通信协议（如UART、I2C、SPI等）将数字信号传输给舵机，并通过解析数字信号控制舵机的角度。
数字信号控制方式可以实现更高精度、更复杂的控制功能，适用于一些对角度精度要求较高的应用。
数字信号控制方式的实现需要使用带有相应通信协议支持的控制器或者模块，通过编程来实现对舵机的控制。
在这种控制方式下，控制器可以同时控制多个舵机，可以实现多轴运动控制的功能。
另外，数字信号控制方式还可以支持PID控制和反馈控制等高级控制算法。
舵机的工作原理
舵机的工作原理引言概述：舵机是一种常见的电子设备，广泛应用于机器人、遥控模型等领域。
它能够实现精确的角度控制，具有较高的工作精度和可靠性。
本文将详细介绍舵机的工作原理，包括电机原理、反馈控制原理、位置控制原理、信号控制原理和工作模式。
一、电机原理：1.1 电机类型：舵机通常采用直流电机作为驱动源，常见的有核心式电机和无核心式电机两种类型。
1.2 电机结构：核心式电机由电枢、永磁体和电刷组成，无核心式电机则是通过电磁感应原理实现转动。
1.3 电机工作原理：舵机的电机通过电流控制实现转动，电流的方向和大小决定了舵机的转动方向和角度。
二、反馈控制原理：2.1 反馈装置：舵机内置了一个反馈装置，通常是一个旋转电位器或光电编码器，用于检测舵机的角度。
2.2 反馈信号：反馈装置会输出一个反馈信号，表示当前舵机的角度位置。
2.3 反馈控制：通过比较反馈信号和目标角度信号，舵机可以根据误差进行调整，实现精确的角度控制。
三、位置控制原理：3.1 控制信号：舵机接收一个控制信号，通常是一个脉冲宽度调制（PWM）信号。
3.2 脉宽解读：舵机通过解读控制信号的脉冲宽度来确定目标角度。
3.3 控制算法：舵机根据控制信号的脉冲宽度和反馈信号的角度，采用控制算法计算出驱动电机的电流，从而实现位置控制。
四、信号控制原理：4.1 控制信号范围：舵机的控制信号通常在0.5ms到2.5ms的脉宽范围内变化。
4.2 脉宽对应角度：脉宽的变化对应着舵机的角度变化，通常0.5ms对应最小角度，2.5ms对应最大角度。
4.3 中立位置：控制信号的脉宽为1.5ms时，舵机处于中立位置，即角度为0度。
五、工作模式：5.1 位置模式：舵机可以在位置模式下工作，根据控制信号的脉宽来实现精确的角度控制。
5.2 速度模式：舵机还可以在速度模式下工作，根据控制信号的脉宽来实现转速的控制。
5.3 扭矩模式：舵机在扭矩模式下工作时，根据控制信号的脉宽来实现扭矩的控制，可以用于对外力的响应。
