无铅波峰焊接工艺

无铅波峰焊接工艺
无铅波峰焊接工艺

无铅波峰焊接工艺

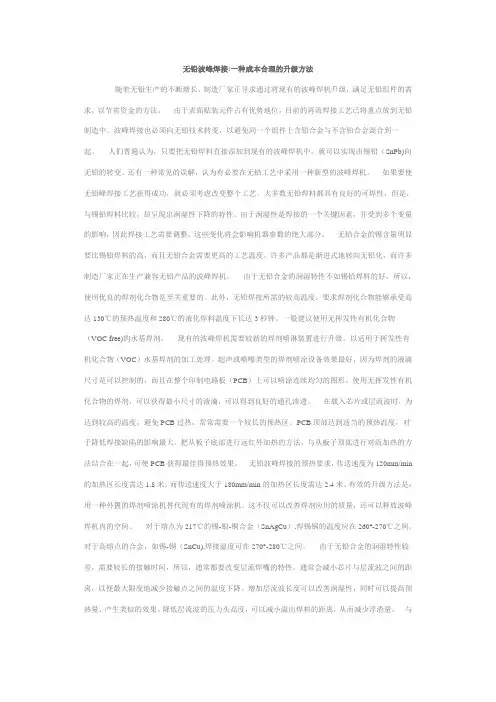

介绍无铅波峰焊工艺的特点,并从波峰焊接工艺流程分别介绍了无铅波峰焊设备的各个子系统。从无铅焊料的润湿性、易氧化性、金属间化合物的形成特点等方面分析了无铅焊接相对于锡铅焊接的工艺特点,提出了无铅焊接过程中应注意的问题及解决的方法。

从无铅焊接工艺特点分析,整个波峰焊接过程是一个统一的系统,任何一个参数的改变都可能影响焊接接头(焊点)的性能。通过分析需要对波峰焊接过程中的参数进行优化组合,得到优良的焊接接头。

综观整个波峰焊工艺过程,包括助焊剂涂敷系统、预热系统、波峰焊接系统、冷却系统和轨道传输系统。每个系统对整个焊接工艺来说都是非常重要的,直接影响到PCB焊接的质量。

在得到一个良好的波峰焊焊接质量来说,还需要有最重要的三点:被焊件的可焊性、焊盘的设计、焊点的排列。这三个条件是最基本的焊接条件。

下面我们就波峰焊的各个系统进行逐个的分析:

一:助焊剂涂敷系统

无铅波峰焊助焊剂采用的涂敷方法主要有两种:发泡和喷雾。在此我们主要介绍一下喷雾,喷雾法是焊接工艺中一种比较受欢迎的涂敷方法,它可以精确地控制助焊剂沉积量。助焊剂喷雾系统是利用喷雾装置,将助焊剂雾化后喷到PCB 上,预热后进行波峰焊。影响助焊剂喷量的参数有四个:基板传送速度、空气压力、喷嘴的摆速和助焊剂浓度。通过这些参数的控制可使喷射的层厚控制在1-10微米之间。

对于无铅波峰焊来说,由于无铅焊料的润湿性比有铅焊料要差,为了保证良好的焊接质量,对助焊剂的选择和涂敷的要求更高。在选择助焊剂时还应考虑无铅PCB的预涂层和无铅焊料的润湿性。波峰焊设备在助焊剂喷雾上要求均匀涂敷,而且涂敷的助焊剂的量要求适中。当助焊剂的涂敷量过大时,就会使PCB 焊后残留物过多,影响外观。另外过多的助焊剂在预热过程中有可能滴落在发热管上引起着火,影响发热管的使用寿命,当助焊剂的涂敷量不足或涂敷不均匀时,就可能造成漏焊、虚焊或连焊。

二:预热系统

在基板涂敷助焊剂之后,首先是蒸发助焊剂中多余的溶剂,增加粘性。这就要在焊接前进行预热基板。如果粘性太低,助焊剂会被熔融的锡过早的排挤出,造成表面润湿不良。干燥助焊剂也可加强其表面活性,加快焊接过程。在预热阶段,基板和元器件被加热到100-105℃,使基板和熔融接触时降低了热冲击,减少基板翘曲的可能。

在通过波峰焊接之前预热,有以下几个理由:

1.提升了焊接表面的温度,因此从波峰上要求较少的温带能量,这样有助于助

焊剂表面的反应和更快速的焊接。

2.预热也减少波峰对元器件的热冲击,当元器件暴露在突然的温度梯度下时可

能被削弱或变成不能运行。

3.预热加快挥发性物质从PCB上的蒸发速度。这些挥发性物质主要来自于助焊

剂,但也有可能来自较早的操作、储存条件和处理。挥发物在波峰上的出现可能引起焊锡飞溅和PCB上的锡球。

控制预热温度梯度、预热温度和预热时间对于达到良好的焊接质量是关键的。

保证助焊剂在适当的时间正确地激发和保持,直到PCB离开波峰。预热必须将PCB带到足够高的温度,以提供正在使用的助焊剂的活性化。多数助焊剂供应商会推荐预热温度参考值。

对于任何助焊剂,不足的预热时间和温度将造成较多的焊后残留物,或许活性不足,造成润湿性差。预热低也可能导致焊接时有气体放出造成焊料球,当在波峰前没有提供足够的预热来蒸发水分时,液体溶剂到达波峰时容易造成焊锡飞溅。当预热温度过高或预热时间过长,导致助焊剂有可能在到达波峰之前就已经作用。助焊剂在波峰上的主要作用是降低焊锡的表面张力,提高润湿性。如果助焊剂的活性成分过早的挥发,则可能造成桥连或冰柱。最佳的预热温度是在波峰上留下足够的助焊剂,以帮助在PCB退出波峰时焊锡从金属表面的剥落。

波峰焊预热温度的高低与时间的长短是由所生产的板材来设置的。一般单面板所需温度在70-90℃;双面板所需温度在100-120之间。时长1-3分钟。

目前波峰焊机基本上采用热辐射方式进行预热,最常用的波峰焊预热方法有强制热风对流、电热板对流、电热棒加热及红外线加热等。

三:波峰焊接系统

波峰焊的焊接机理是将熔融的液态焊料,借助动力泵的作用,在焊料槽液面形成特定形状的焊料波,插装了元器件的PCB置于传送带上,经过某一特定的角度以及一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。

焊料波的表面被一层均匀的氧化皮覆盖,它在沿焊料波的整个长度方向上几乎都保持静态,在波峰焊接过程中,PCB接触到焊料波的前沿表面,氧化皮破裂,PCB前面的焊料波跟着推向前进,这说明整个氧化皮与PCB以同样的速度移动。

当PCB进入波峰面前端时,基板与引脚被加热,并在未离开波峰面之前,整个PCB浸在焊料中,即被焊料桥联,但在离开波峰尾端的瞬间,少量的焊料由于润湿力的作用,粘附在焊盘上,并由于表面张力的原因,会出现以引线为中心收缩至最小状态,此时焊料与焊盘之间的润湿力大于两焊盘之间的焊料的内聚力。因此会形成饱满、圆整的焊点,离开波峰尾部的多余焊料,由于地球引力的原因,回落到锡炉中。

1.锡炉温度

焊接温度并不等于锡炉温度,在线测试表面,一般焊接温度要比锡炉温度低10℃左右实验研究表明,对于一般的无铅焊料合金,最适当的锡炉温度为271℃。此时,Sn/Ag、Sn/Cu、Sn/Ag/Cu合金一般存在最小的润湿时间和最大润湿力。当采用不同的助焊剂时,无铅焊料润湿性能最佳的锡炉温度有所不同,但差别不大。

波峰焊锡炉的温度对焊接质量影响很大。温度若偏低,焊锡波峰的流动性就变差,表面张力大,易造成虚焊和拉尖等焊接缺陷,失去波峰焊接所应具有的优越性;若温度偏高,有可能造成元器件受高温而损坏,同时温度偏高亦会加速无铅焊料的表面氧化。

2. 波峰高度

波峰高度的升高和降低直接影响到波峰的平稳程度及波峰表面焊锡的流动

性。适当的波峰高度可以保证PCB有良好的压锡深度,使焊点能充分与焊锡接触。平稳的波峰可使整块PCB在焊接时间内得到均匀的焊接。当波峰偏高时,表明泵内液态焊料的流速增大。易导致波峰不稳定,造成PCB漫锡,损坏PCB上的电子元器件,但对于波峰上PCB的压力增大,这有利于焊缝的填充,不过容易引起拉尖、桥连等焊接缺陷。同时还会加速造成焊锡表面氧化。波峰偏低时,泵内液态焊料流体流速低并为层流态,因而波峰跳动小,平稳。焊锡的流动性变差了,容易产生吃锡量不够,焊点不饱满等缺陷。波峰高度通常控制在PCB板厚度的1/2-2/3,其焊点的外观和可靠性达到最好。

3. 浸锡时间

被焊表面浸入和退出熔化焊料波峰的速度,对润湿质量、焊点的均匀和厚度影响很大。焊料被吸收到PCB焊盘通孔内,立即产生热交换,当印制板离开波峰时,放出潜热,焊料由液相变为固相。当锡炉温度在250℃-260℃左右,焊接温度在245℃左右,焊接时间应在3-5秒左右。也就是说PCB某一元件引脚与波峰的接触时间为3-5秒,但由于室内温度的变化、助焊剂的性能和焊料的温度不同,接触时间有所不同。

四:冷却系统

在无铅焊接工艺过程中,通孔基板波峰焊接时常常会发生剥离缺陷,产生的原因在于冷却过程中,焊料合金的冷却速率与PCB的冷却速率不同所致。

焊后的冷却速度主要从三方面影响钎焊焊点的可靠性,分别是:

1.影响焊点的晶粒度。

2.影响界面金属化合物的形态和厚度。

3.影响低熔点共晶的偏析。

4.1 冷却速度对焊点晶粒度的影响

在低于合金熔点时,由于液相的自由能高于固相晶体的自由能,液相向固相的转变伴随着能量的降低,结晶才可能发生。液体金属的冷却速度愈大;结晶的过冷度愈大;自由能差愈大,结晶倾向就愈大。

晶粒大小对合金的性能有很大的影响,一般情况下,晶粒愈细小,金属的强度愈高、塑性和韧性也愈好。

4.2 冷却速度对界面金属间化合物厚度的影响

波峰焊接过程中,由于焊料与母材之间存在溶解、扩散和化学反应等相互作用,使得焊点的成分和组织与焊料原始成分和组织差别很大。焊点基本上由三个区域组成:母材上靠近界面的扩散区、焊缝界面区和焊缝中心区。

A:扩散区是焊料合金元素向母材扩散形成的组织。

B:焊缝中心区由于母材的溶解、焊料合金元素的扩散以及结晶时的偏析,组织也与原始焊料有所不同。

C:界面结合区是母材边界与焊缝中心区的过渡层,界面区形成的固溶体或金属间化合物建立了焊缝与母材表面之间的结合,因此,界面区组织对焊点的性能影响很大。

4.3 冷却速度对低熔点共晶偏析的影响

在实际焊接冷却过程中,由于无铅焊料成分的不同,焊点在冷却过程中合金内部尤其是固相内部的原子扩散不均匀,会使先结晶与后结晶相的溶质含量不同,形成枝晶偏析。因此,结晶过程中都会发生不同程度的偏析。

焊点结晶过程中由于化学成分不均匀、枝晶偏析的存在,容易导致焊接缺陷

的产生,另外由于低熔点共晶的存在,冷却过程中焊点内部产生内应力,容易导致焊接裂纹的产生。严重影响焊点的机械性能和抗腐蚀性能。为了减少焊接缺陷的产生,提高焊点的可靠性,可从两方面抑制合金偏析:

A:使用固液共存领域幅度小的合金焊料,减少偏析。

B:提高冷却速度,使焊料合金来不及产生偏析就已经凝固。

五:轨道传输系统

传输带是一条安放在滚轴上的金属传送带,它支撑PCB移动着通过波峰焊接区域。在该类传输带上,PCB组件通过金属机械手予以支撑,托架能够进行调整,以满足不同尺寸类型的PCB需求。波峰焊接设备的传输带控制着PCB通过每个工艺处理过程的速度和位置。为此,传输带必须运行平稳,并维持一个恒定的速度。传输带的速度和角度可以进行控制,通过倾角的调节,可以控制PCB与波峰面的焊接时间,适当的倾角,有助于液态焊料与PCB更快的脱离,使之返回锡炉内,当倾角太小时,容易出现桥连等焊接缺陷,而倾角过大,容易产生虚焊。轨道倾角应控制在4-7度之间,焊接效果最好。

轨道传输速度在波峰焊接过程中是一个非常重要的参数,因为它的改变将影响整个焊接温度曲线。当其他参数不变时,随着轨道传输速度的改变,PCB上助焊剂的喷雾量、预热温度、浸锡时间、冷却速度都将改变。选择适当的传输速度对焊接质量的影响是非常重要的,当传输速度太快时,PCB上助焊剂的涂敷量不足,以及预热温度不够,在焊接过程中容易产生润湿不良,导致上锡量不足、漏焊、拉尖等焊接缺陷。当传输速度太慢时,预热时间太长,导致助焊剂过度挥发,同样导致上锡不足、漏焊,而且浸锡时间过长,容易导致桥连,甚至导致电子元器件的损坏。一般轨道传输速度的范围在1.1-1.5m/min。

六:总结

无铅波峰焊接是一个系统工程,除上述原因将直接影响焊接品质外,还有就是应该注意线路板的材质、线路板与元器件的镀层、焊盘设计、焊点排列及线路板和元器件的可焊性也将影响焊接质量。

波峰焊十大缺陷原因分析及解决方法

波峰焊十大缺陷原因分析及解决方法 波峰焊是让插件板的焊接面直接与高温液态锡接触达到焊接目的,其高温液态锡保持一个斜面,并由特殊装置使液态锡形成一道道类似波浪的现象,所以叫“波峰焊”,其主要材料是焊锡条。下面小编为大家分析下线路板波峰焊接后常见缺陷及解决办法:一、元件脚间焊接点桥接连锡原因:桥接连锡是波峰焊中个比较常见的缺陷,元件引脚间距过近或者波不稳都有可能导致桥接连锡,可能原因如下,焊接温度设置过低,焊接时间过短,焊接完成后下降时间过快,助焊剂喷涂量过少。般这种情况下要检查波和确认焊接坐标是否正确,可以通过提高焊接温度或预热温度,提高焊接时间,增加下降时间,提高助焊剂喷涂量的方法来改善。 二、线路板焊锡面的上锡高度达不到原因:对于二以上产品来说这也是个比较常见的缺陷,般来讲些金属材质的大元件如电源模块等,由于他们大多与接地脚相接散热较快上锡困难,当然般上锡高度标准会有相应的放松。除此外焊接温度低,助焊剂喷涂量少,波高度低都会导致上锡高度不够。提高预热和焊接温度,多喷涂些助焊剂等可以解决问题。 三、线路板过波峰焊时正面元件浮高原因:元件过轻或波抬高会导致波将元件冲击浮高上去,或者在插装元件的时候元件没有插到位,轨道速度过快或不稳导致元件歪斜抬高。可以制作夹具将原件压住,由于夹具的吸热可能需要提高预热或焊接温度。推荐阅读:再次焊锡产生的不良原因 四、波峰焊接后线路板有焊点空洞原因:元件引脚太短尚不能伸出通孔或元件引脚横截面被氧化不上锡,可以加喷助焊剂。 五、波峰焊接后焊点拉原因:这是个和桥接样发生频率较高的缺陷种类,预热和焊接温度过低,焊接时间太短会导致拉的发生。 六、波峰焊接后线路板上有锡珠原因:有锡珠时要检查助焊剂的质量或者板子表面是否沾上锡膏,助焊剂中含水在焊接时会炸裂导致锡珠。

波峰焊工艺管控要点

1.目的 保持工艺过程的稳定,实行对缺陷的预防。检验波峰焊制程是否符合产品的焊接质量要求,工艺制程管控按照此制程为依据。 2.范围 本公司波峰焊所有生产的产品。 3.权责 生产部:波峰焊操作人员负责执行监控; 工程部:工程师负责工艺制程编制,处理和调整生产过程中波峰焊不能满足控制要求等异常状况;监控锡料槽杂志的含量、送样检测成分、检测报告分析及异常处置。4.内容 4.1影响波峰焊接效果的主要因素(鱼刺图) 元器件引线PCB

图形大小浸入状态湿度人际关系 图形间隔退出状态振动社会状态 图形密度喷流波形照明包装状态工作态度 图形形状夹送倾角噪音搬运状态家庭状态 图形大小浸入状态湿度人际关系 图形间隔退出状态振动社会状态 图形方向浸入时间存放技术水平 安装方式压波深度心情 波峰平稳度 设计波峰焊接环璋储存和搬运操作者4.2波峰焊相关工作参数设置和控制要求 4.2.1波峰焊设备设置 1)定义:焊点预热温度均指产品上的实际温度,波峰焊预热温度设定值以获得合格波峰曲线时设定温度为准。 2)有铅波峰焊锡炉温度控制在235-245℃,测温曲线PCB板上焊点温度的最低值为215℃;无铅锡炉温度控制在255-265℃,PCB板上焊点温度的最低值为235℃。 3)如客户或产品对温度曲线参数有单独规定和要求,应根据公司波峰焊机的实际性能与客户协商确定的标准,以满足客户和产品的要求。 4)波峰焊基本设置要求: a.浸锡时间为:波峰1控制在0.3~1秒,波峰2控制在2~3秒; b.传送速度为:0.8~1.7米/分钟; c:导轨倾斜角度4-6度; d:助焊剂喷雾压力为0.3-0.6MPa,助焊剂容量在4.5L; e.针阀压力为2-4Psi; f:除以上参数设置标准范围外,如客户对其产品有特殊指定要求则由工艺工程师在产

SMT回流焊常见缺陷分析及处理

SMT回流焊常见缺陷分析及处理 不润湿(Nonwetting)/润湿不良(Poor Wetting)通常润湿不良是指焊点焊锡合金没有很好的铺展开来,从而无法得到良好的焊点并直接影响到焊点的可靠性。 产生原因: 1.焊盘或引脚表面的镀层被氧化,氧化层的存在阻挡了焊锡与镀层之间的接触; 2.镀层厚度不够或是加工不良,很容易在组装过程中被破坏; 3.焊接温度不够。相对SnPb而言,常用无铅焊锡合金的熔点升高且润湿性大为下降,需要更高的焊接温度来保证焊接质量; 4.预热温度偏低或是助焊剂活性不够,使得助焊剂未能有效去除焊盘以及引脚表面氧化膜; 5.还有就是镀层与焊锡之间的不匹配业有可能产生润湿不良现象; 6.越来越多的采用0201以及01005元件之后,由于印刷的锡膏量少,在原有的温度曲线下锡膏中的助焊剂快速的挥发掉从而影响了锡膏的润湿性能; 7.钎料或助焊剂被污染。

防止措施: 1.按要求储存板材以及元器件,不使用已变质的焊接材料; 2.选用镀层质量达到要求的板材。一般说来需要至少5μm 厚的镀层来保证材料12个月内不过期; 3.焊接前黄铜引脚应该首先镀一层1~3μm的镀层,否则黄铜中的Zn将会影响到焊接质量; 4.合理设置工艺参数,适量提高预热或是焊接温度,保证足够的焊接时间; 5.氮气保护环境中各种焊锡的润湿行为都能得到明显改善; 6.焊接0201以及01005元件时调整原有的工艺参数,减缓预热曲线爬伸斜率,锡膏印刷方面做出调整。 黑焊盘(Black Pad) 黑焊盘: 指焊盘表面化镍浸金(ENIG)镀层形态良好,但金层下的镍层已变质生成只要为镍的氧化物的脆性黑色物质,对焊点可靠性构成很大威胁。 产生原因:黑盘主要由Ni的氧化物组成,且黑盘面的P含量远高于正常Ni面,说明黑盘主要发生在槽液使用一段时间之后。 1.化镍层在进行浸金过程中镍的氧化速度大于金的沉积速度,所以产生的镍的氧化物在未完全溶解之前就被金层覆盖从而产生表面金层形态良好,实际镍层已发生变质的现象;

波峰焊焊接桥连现象的分析和解决

波峰焊焊接桥连现象的分析和解决 同行经常问我并列举波峰焊接焊接缺陷,是不是波峰焊焊接会存在这些问题呢? 回答:波峰焊是器件焊接主要的设备,因为自动化程度高,相应对操作员的操作技术有更高的要求,一台经过调整后的波峰焊,焊接缺陷就很少,但如果PCB设计与助焊剂,锡条材质所影响的问题就要进行分析,所以整理了相关的文章给广大网友作参考。定义: 桥连即相邻的两个焊点连接在一起,具体来说就是焊锡在毗邻的不同导线或元件之间形成非正常连接现象,随着元件引脚间距的变小及PCB 线路密度的提高,这种缺陷出现的几率逐渐增加。在波峰焊中,桥连经常产生于SMD 元件朝向不正确的方向、不正确的焊盘设计,元件之间的距离不足够远也会产生桥连。(注:桥接不一定短路,而短路一定桥接) 成因: (1) PCB 板焊接面没有考虑钎料流的排放,线路分布太密,引脚太近或不规律;(2) PCB焊盘太大或元件引脚过长(一般为008~3mm),焊接时造成沾锡过多;(3) PCB 板浸入钎料太深,焊接时造成板面沾锡太多; (4) PCB 板面或元件引脚上有残留物;

(5) PCB 板面插装元件引脚不规则或插装歪斜,焊接前引脚之间已经接近或已经接触; (6)焊材可焊性不良或预热温度不够或是助焊剂活性不够; (7)焊接温度过低或传送带速度过快,焊点热量吸收不足。在SnCu 钎料中,由于流动性较差,对温度更为敏感,这种现象非常明显; (8)钎料被污染,比如Fe(铁)污染形成的污染物或钎料的氧化物会造成桥连现象。注:一定搭配的焊盘与引脚焊点在一定条件下能承载的钎料(锡膏)量是一定的,如果处理不当,多余的部分都可能造成桥连现象。 防止措施: (1) QFP 和PLCC 与波峰成45°,钎料流排放必须放置特殊设计在引脚角上;(2) SOIC 元件与波峰之间应该成90°,最后离开波峰的两个焊盘应该稍微加宽以承载多余钎料; (3)引脚间距小于008mm 的IC 建议不要采用波峰焊(最小为0065mm); (4)适当提高预热温度,同时考虑在一定范围内提高焊接温度(250oC→260~270oC)以提高钎料流动性,但注意高温对电路板造成损伤及对焊接设备造成的腐蚀; (5) SnCu 中可以添加微量Ni(镍)以提高钎料流动性; (6)采用活性更高的助焊剂; (7)减短引脚长度(推荐为105mm,并成外分开15°),减小焊盘面积。 返修: 桥连可用一种特殊的电烙铁来返修处理。先增加一点助焊剂到桥连的地方,加热钎料合金并且沿着引脚移走电烙铁,一直到焊角顶端提起,带走多余的钎料。通过移走焊

无铅焊的发展现状和发展趋势

无铅焊技术的发展现状和发展趋势 摘要 在焊接技术的发展过程中,锡铅合金一直是最优质的、廉价的焊接材料,无论是焊接质量还是焊后的可靠性都能够达到使用要求;但是,随着人类环保意识的加强,“铅”及其化合物对人体的危害及对环境的污染,越来越被人类所重视。随着无铅焊接的逐步应用(这是大势所趋),越来越多的用户开始寻找合适的焊接工具与密管脚芯片返修设备。2006年7月起,进入欧盟市场的电子电气产品将禁用的有害物质包括:镉、六价铬、铅、汞、PBB(多溴联苯)和PBDE (多溴二苯醚)。我国也已制定了相应的法律法规,最后期限也是2006年7月。本文对无铅焊接技术做了主要的介绍。 关键词:焊料趋势工艺窗口设备 Abstract In the process of the development of solder alloys,tin lead has been the most high-quality,low-cost, whether the quality of welding welding materials or reliability of welding is used to achieve requirements,But,as the environmental protection consciousness, strengthen human "and" lead compounds for the harm to human body and pollution to the environment, more and more attention by humans. With the application of lead-free soldering gradually (this is inevitable), more and more users start looking for the right tools and pipe welding equipment repair feet chips. 2006 July,into the eu market electric products will disable the harmful material include: hexavalent chromium, cadmium, lead,mercury,PBB (br) and PBDE (more spin bromine diphenyl ether). China has formulated relevant laws and regulations, the deadline is July 2006. In order to make everyone to lead-free soldering have more understanding of lead-free soldering, this paper mainly introduces the doing.

波峰焊工艺作业书

1.目的:确保波峰焊机在使用时各参数符合所生产产品的要求,保证工序能力得到有效的连续监视和控制。 2.范围:适用于有无铅波峰焊。 3.职责: 3.1生产技术部波峰焊技术员负责对波峰焊机的使用和操作及保养。 3.2生产技术部负责波峰焊机相关参数的检测、效验。 3.3品保部负责监控和纠正措施的发起,验证。 3.4技术部负责锡样检测。 4. 波峰焊相关工作参数设置和标准: 1.助焊剂参数设置根据规范设置如下: 现公司使用的助焊剂: 生产厂家助焊剂焊点面预热温度(℃) 一远GM—1000 减摩AGF-780DS-AA 80-120 Kester 979 110-130 注:如客户对产品焊点面预热温度有特殊要求,则根据客户书面批准的文件执行。 4.2锡条成分比例参数: 现公司使用的锡条: 类型生产厂家型号焊锡成分比 有铅一远SN63PB37 无铅减摩NP503 4.3正常情况下公司助焊剂的比重范围规定:(减摩AGF-780DS-AA 0.825±0.3 、一远GM-1000 0.795±0.3、Kester979 1.020±0.010)如果客户有特殊要求,则生产技术部工程师应依据客户要求具体的工艺注明,波峰焊技术员将按要求进行控制。 4.4以上焊点预热温度均指产品上的实际温度,波峰焊机预热温度设定值以当日获得合格波峰焊曲线时设定温度为准。 4.5所有波峰焊机的有铅产品锡炉温度控制在(245±5)℃测温温度曲线PCB板上元件的焊点温度的最低值为215℃;无铅产品锡炉温度控制在(255±5)℃,PCB板上元件的焊点温度的最低值为235℃。 4.6如客户或产品对温度曲线参数有单独规定和要求,应根据公司波峰焊机的实际性能与客户协商确定标准以满足客户和产品的要求(此项需生产技术部主管批准执行)。 4.7浸锡时间为:波峰1控制在0.3~1秒,波峰2控制在2~3秒; 4.8传送速度为:1.0~1.5米/分钟; 4.9夹送倾角5-8度。 4.10 助焊剂喷雾压力为2-3Psi; 4.11针阀压力为2-4Psi; 4.12除以上参数设置标准范围外,如果客户对其产品有特殊指定要求则由生产技术部工程师反映在具体作业指导书上依其规定执行。 5.波峰焊机面板显示工作参数控制: 5.1波峰焊操作工工作内容及要求: 5.1.1根据波峰焊接生产工艺给出的参数严格控制波峰焊机电脑参数设置。 5.1.2每天按时记录波峰焊机参数。 5.1.3每小时抽检10个样品,检查不良点数状况,并记录数据。

波峰焊生产工艺过程介绍

目前波峰焊机基本上采用热辐射方式进行预热,常用的波峰焊预热方法有强制热风对流、电热板对流、电热棒加热及红外加热等。在这些方法中,强制热风对流通常被认为是大多数工艺里波峰焊机有效的热量传递方法。在预热后,线路板用单波(λ波)或双波(扰流波和λ波)方式进行焊接。对穿孔式元件来讲单波就足够了,线路板进入波时,焊锡流动的方向和板子的行进方向相反,可在元件引脚周围产生涡流。这就象是种洗刷,将上面所有助焊剂和氧化膜的残余物去除,在焊点到达浸润温度时形成浸润。 对于混和技术组装件,般在λ波前还采用了扰流波。这种波比较窄,扰动时带有较高的垂直压力,可使焊锡很好地渗入到安放紧凑的引脚和表面安装元件(SMD)焊盘间,然后用λ波完成焊点的成形。在对未来的设备和供应商作任何评定前,需要确定用波进行焊接的板子的所有技术规格,因为这些可以决定所需机器的性能。 线路板通过传送带进入波峰焊机以后,会经过某个形式的助焊剂涂敷装置,在这里助焊剂利用波、发泡或喷射的方法涂敷到线路板上。由于大多数助焊剂在焊接时必须要达到并保持个活化温度来保证焊点的完全浸润,因此线路板在进入波槽前要先经过个预热区。助焊剂涂敷后的预热可以逐渐提升PCB的温度并使助焊剂活化,这个过程还能减小组装件进入波时产生的热冲击。它还可以用来蒸发掉所有可能吸收的潮气或稀释助焊剂的载体溶剂,如果这些东西不被去除的话,它们会在过波时沸腾并造成焊锡溅射,或者产生蒸汽留在焊锡里面形成中空的焊点或砂眼。波峰焊机预热段的长度由产量和传送带速度来决定,产量越高,为使板子达到所需的浸润温度就需要更长的预热区。另外,由于双面板和多层板的热容量较大,因此它们比单面板需要更高的预热温度。

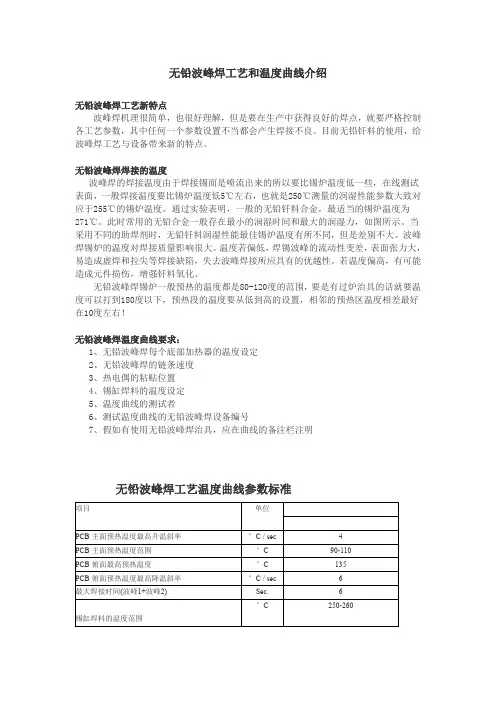

无铅波峰焊工艺和温度曲线介绍
