单梁门式起重机支腿结构设计及静力学性能分析
门式起重机支腿受力分析

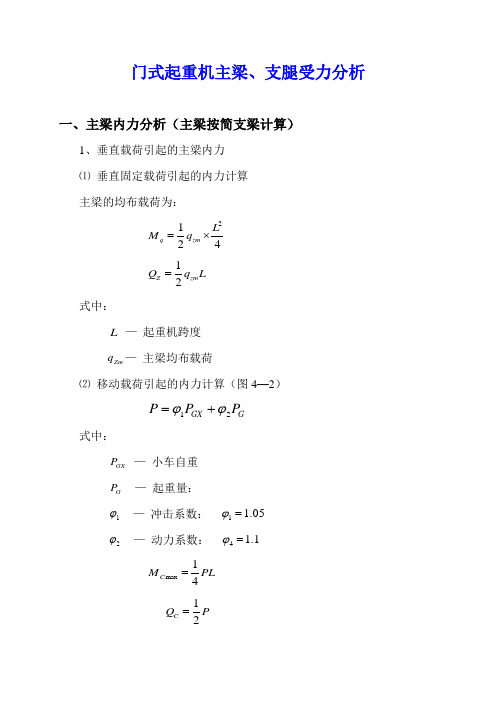

门式起重机主梁、支腿受力分析一、主梁内力分析（主梁按简支梁计算）1、垂直载荷引起的主梁内力 ⑴ 垂直固定载荷引起的内力计算 主梁的均布载荷为：2124q zm L M q =⨯12Z zm Q q L =式中：L — 起重机跨度Zm q — 主梁均布载荷⑵ 移动载荷引起的内力计算（图4—2）12GX G P P P ϕϕ=+式中：GX P — 小车自重 G P — 起重量：1ϕ — 冲击系数： 1 1.05ϕ= 2ϕ — 动力系数： 4 1.1ϕ=max14C M PL = 12C Q P =图 4—22、水平载荷引起的内力 ⑴ 大车制动时引起的惯性载荷 ① 主梁自重惯性力110s m Zm q q =② 小车自重及起重量惯性力110sP P =③ 弯矩2124s s qm L M q =⨯114s sP M LP =⑵ 小车制动引起的水平惯性力 ① 水平惯性力()17D HXG GX Tn P P P n =+ 式中：GX P — 小车自重：G P — 起重量： ② 最大弯矩T HX M P h =式中：h — 龙门架平面投影高度：⑶ 风载荷引起的水平力（只计垂直于主梁平面的风载荷） ① 工作状态正常风载荷w P Cp A =ⅠⅠ式中：C — 风力系数；C = 1.2p Ⅰ— 工作状态风压；2150/p N mm =ⅠA — 起重机构件垂直于风向的实体面积；0A A ϕ=0A — 起重机构件外形轮廓面积； ϕ — 起重机构件迎风面充实系数；② 工作状态最大风载荷w P Cp A =ⅡⅡ式中：p Ⅱ—— 工作状态最大风压；2250/p N mm =Ⅱw P Cp A =ⅡⅡ③ 弯矩w w P q L=ⅡⅡ 2124w w L M q =⨯ⅡⅡ3、主梁强度计算⑴ 垂直载荷引起的应力maxq c czczXZLXZLM M M W W δ+==∑⑵ 水平载荷引起的应力s sq p w szsz YZLYZLM M M M W W δ++==∑Ⅱ⑶ 小车制动引起的水平惯性力引起的应力TTz XZL M W δ=⑷ 合成应力()1.15cz sz Tz δδδδ∑=++4、主梁刚度计算（见图4—3）图 4—33maxL 48XZL P f EI二、支腿内力分析（见图4—5）1、龙门架平面内的内力分析（按一次超静定计算内力） ⑴ 移动载荷在跨中图 4—51122A B V V P ==⨯()23L 22223A B P H H hL k ⨯==+式中：XZL XZT I h k I L=⨯龙门架平面内最大弯矩max L A M H h =⑵ 小车制动载荷110HXXC P G = L CHX HX M P h =2、支腿平面内的内力分析⑴ 由起升载荷1Q ϕ和自重载荷22XC DL G G ϕϕ、引起的支腿垂直载荷V （见图4—6）()12214XC ZL V Q G G ϕϕϕ=++⑵ 由大车制动惯性载荷HD P 风载荷W P 作用产生水平力A q 引起的弯矩（见图4—7）工作状态最大风载荷w z P Cp A =Ⅱz Ⅱ式中：C — 风力系数；C = 1.2p Ⅱ — 工作状态最大风压；2250/p N mm =ⅡZ A — 起重机支腿垂直于风向的实体面积；w w P q h =ⅡZ ⅡZ支腿均布载荷HDG q h=Z式中：G Z —— 支腿重量弯矩110A HD w q q q =+ⅡZ 212w A M q h =ⅡZ图 4—6 图 4—7⑶ 主梁自重、小车自重及起重量惯性力引起的弯矩()114ss m p Lq p =+SZBS M p h =SZ④ 支腿平面内最大弯矩max 788max5.510 4.5110 5.0610z W Z BSzM M M MN mm=+=⨯+⨯=⨯Ⅱ3、支腿强度计算max max L Z I XZT YZT ZT M M VW W A δ=++三、 非工作状态下稳定性计算（图4—8）1、倾覆力矩 主梁风载荷为：w P Cp A =ⅡⅡ支腿风载荷为：2w z P Cp A =Ⅱz Ⅱ小车风载荷为： w X P Cp A =ⅡX Ⅱ图 4—8倾覆力矩：213w w w M p h p h p h =++ⅡⅡZ ⅡX 倾覆2、自重力矩12ZZ M G B =自重3、结论>1M M 自重倾覆当时，满足要求。
25、门吊支腿计算简述
门吊支腿计算简述1、门架平面内的支腿首先要判断是否刚柔支腿2、螺栓连接的都是刚性节点。
如惯性矩不同，则为一刚一柔。
此时支腿下方存在着水平力。
3、销轴连接的是真正的刚柔支腿。
纯正的静定结构。
支腿底部没有水平力。
则支腿没有弯矩作用。
4、计算变截面系数。
规范中明确了计算方法。
一般变截面系数为：1.45。
开始设计时就取此值。
5、计算计算长度系数。
门架平面内一般初步设计时取:2.2。
6、支腿的实际长度乘上这两个系数。
做为计算长度7、计算门架平面内的最大头的支腿惯性矩。
注意：是Y轴的。
8、用此惯性矩除以对应的截面积。
再开平方。
此结果为Y轴的惯性半径。
9、再用刚才算出的计算长度除以Y轴的惯性半径。
此结果为：长细比10、对比许用的长细比150。
长细比小于150。
11、满足后。
对应实际的长细比。
查表确定折减系数12、再用算出来的最大的支腿轴向力除以折减系数和截面积。
注意是最大的截面积。
要小于许用应力。
13、再用支腿最下方的水平力乘以支腿的实际高度。
注意：不是计算高度。
结果叫：门架平面内的支腿弯矩。
14、在用此弯矩除以支腿Y轴的截面抵抗矩。
叫：弯曲应力。
15、用压杆稳定应力加上弯曲应力要小于许用应力。
纯柔性支腿为2力杆。
没有弯矩。
按压杆稳定性进行计算。
门架平面内的的计算完成了。
下面支腿平面内的支腿计算。
16、计算支腿最上面的截面X轴的惯性矩和最下面X轴的惯性矩。
求解与查表得出变截面系数。
规范上查找和选用。
17、确定计算长度系数。
由于上面为刚性联接。
下面为铰接，计算长度系数：0.7。
为了安全，可取1.0。
18、计算长度：实际长度乘以变截面系数和计算长度系数。
19、求解长细比，需要满足要求。
查表：确定折减系数。
20、用该支腿的最大轴向力计算压杆稳定应力。
需要满足要求。
由于弯矩较小则假设为零，目的简化计算。
龙门式起重机主要结构设计及影响因素分析
龙门式起重机主要结构设计及影响因素分析龙门式起重机是一种常见的起重设备，具有结构简单、工作范围大、稳定性好等优点，广泛应用于港口、工地、工厂等场所。
本文将对龙门式起重机的主要结构设计和影响因素进行分析，以便更好地理解和应用这一设备。
一、龙门式起重机的主要结构设计1. 主梁结构设计：主梁是起重机的主要承重部分，起到支撑和传递荷载的作用。
主梁的设计需要考虑起重机的最大荷载和工作范围，合理确定主梁的尺寸和形状，以确保起重机的稳定运行和安全性能。
2. 支腿结构设计：支腿是支撑龙门式起重机的重要组成部分，起到固定和平衡起重机的作用。
支腿的设计需要考虑地面情况、工作环境和承载要求，合理选择支腿的数量、尺寸和材料，以保证起重机的稳定性和工作效率。
3. 起升机构设计：起升机构是驱动起重机上下运动的装置，通常由电动机、钢丝绳和滑轮组成。
起升机构的设计需要考虑起升高度、起升速度和起升负荷等因素，合理选择电机功率、钢丝绳直径和滑轮比例，以满足起重机的不同工作需求。
4. 行走机构设计：行走机构是驱动起重机在水平方向移动的装置，通常由电动机、轨道和轮组成。
行走机构的设计需要考虑起重机的工作范围和移动速度，合理选择电机功率、轨道类型和轮的数量，以确保起重机平稳行走和灵活操作。
二、龙门式起重机主要影响因素分析1. 起重机的荷载要求：起重机的最大荷载是设计的重要参数，不同工程和工作环境对起重机的荷载要求不同。
起重机的荷载要求将直接影响到主梁、起升机构和支腿的设计，需要根据具体情况进行合理确定。
2. 工作环境：起重机的工作环境包括室内、室外、高温、低温等因素。
不同的工作环境将对起重机的结构和材料选择产生影响，需要考虑材料的耐腐蚀性、耐高温性、抗震性等因素。
3. 地面情况：起重机的工作基地地面情况也是影响结构设计的因素之一。
地面的稳定性、承载能力和坡度将直接影响到支腿的设计和选择，需要对地面情况进行合理评估和调查。
4. 安全性要求：起重机的安全性是至关重要的，结构设计需要满足安全性要求，避免任何可能的事故和损坏。
桁架单梁门式起重机主梁结构应力分析报告
项目编号：K报告编号：K桁架单梁门式起重机主梁结构应力分析报告主体材料；Q235B跨度：12m额定起重量：3t 2019年09月目录1 概述 (1)2 工作依据 (1)3 工作内容 (1)4 主梁的有限元分析 (1)5 应力分析结果 (4)5.1 工况1计算结果 (4)5.2 工况2计算结果 (7)5.3 工况3计算结果 (9)5.4 工况4计算结果 (10)6 结论 (12)6.1 结果汇总 (12)6.2 应变片布点位置建议 (13)1 概述河南省九峰起重机有限公司（简称“乙方”）设计并生产的ZJF桁架单梁门式起重机，于2016年9月在河南赵九峰研究院（以下简称“甲方”）九峰基地进行压力试验。
对乙方开发的桁架单梁门式起重机主梁，按照《电动葫芦桥式起重机型式试验细则》，对主梁强度、刚度进行有限元计算，并与应力测试结果进行对比。
采用ANSYS17.0软件完成本次分析计算。
2 工作依据（1）甲乙双方签订的合同；（2）甲方提供的“ZJF桁架单梁门式起重机”设计图纸；（3）GB/T 3811—2008《起重机设计规范》；（4）《桥门式起重机型式试验细则》；（5）《机械设计手册》化学工业出版社。
3 工作内容3.1 主梁强度和刚度分析（1）建立ZJF桁架单梁门式起重机的有限元数值分析模型；（2）计算ZJF桁架单梁门式起重机在不同工况作用下主梁的应力、变形。
3.2 工况类型（1）额定载荷跨中，计算主梁在额载下的应力和变形；（2）额定载荷悬臂端，计算主梁在额载下的应力和变形；（3）1.25倍额定载荷跨中，计算主梁的应力；（4）1.25倍额定载荷悬臂端，计算主梁的应力。
4主梁的有限元应力分析4.1几何模型ZJF桁架单梁门式起重机主要由筋板和轨道等组成，图1为主梁结构图。
第1页共13页赵九峰作品桁架单梁门式起重机主梁结构应力分析报告第2页 共13页图1 ZJF 桁架单梁门式起重机主梁结构图4.2有限元实体模型根据桁架单梁门式起重机主梁的几何模型，建立了有限元模型，结构主要由型钢焊接而成。
