离心泵的控制方案
离心泵的流量控制方法浅析
１ 引言
离心泵是 目前使用最为广泛的泵产品，广泛使用在石油 天然气、石化 、化工 、钢铁 、电力、食 品饮料 、制药及水处 理行业 。 如何经济有效地控制泵输 出流量曾经引发过大讨论， 曾一度流行全部使用变频调速来控制输 出流量，取消所有控 制阀控制流量的形式，目前来看有三种广泛使用的方法 ：旁 路阀调节、出 口阀开度调节和调速控制 。本文将逐一分析讨
电气 自动 化 ，节 约 改 造 的 成本 ，也不 会 因为 改 造 而 影 响 生产 作 业 。 体 可 以用 如 下 的控 制方 法 ： 作人 员 下 达开 泵指 令 ， 具 操
图３ 改变 泵 出口阻 力调流 量
通过 以太 网下 传 至 Ｐ Ｃ站 。 Ｌ 对泵 的 出 口 阀开 度 进 行 分段 Ｌ ＰＣ
图２ 改变泵 的转 速调 流 量
装在旁路上，压差大 ，流量小 ，因此控制阀的尺寸较小 。
２ ３控制泵 的出口阀门开度 ． 通过 改变泵出 口阀门开度来控制泵出口流量的方案如图 ３所示。当干扰 作用使被控变量 （ 流量 ）发 生变化偏离给定 值时 ，控制器发 出控制信号 ，阀门动作 ，控制结果使 流量 回 到给定值 。 在一定的转速下 ， 离心泵的排出量 Ｑ与泵产 生的 压头 Ｈ有一定的对应关系 ，如 图 ４中 曲线 Ａ 所示。在 不同 流量下 ， 泵所能提供 的压头是不同的，曲线 Ａ称 为泵 的流量
式开关控制 ，将 开启过程分为 ３个阶段：低速开始、高速中 间、低速 结束阶段 。不 同阶段控制不同的阀门开度 以实现小 冲量、 无水积 、 高精确度的安全开泵 。 其控制 曲线如图 ５ 所示。
图５ 阀 门控制 特性 曲线
特性 曲线 。 泵提供的压头又必须与管路上的阻力相平衡才 能 进行操作 ，克服管路阻力所需压头大 小随流量 的增加而增加 ，

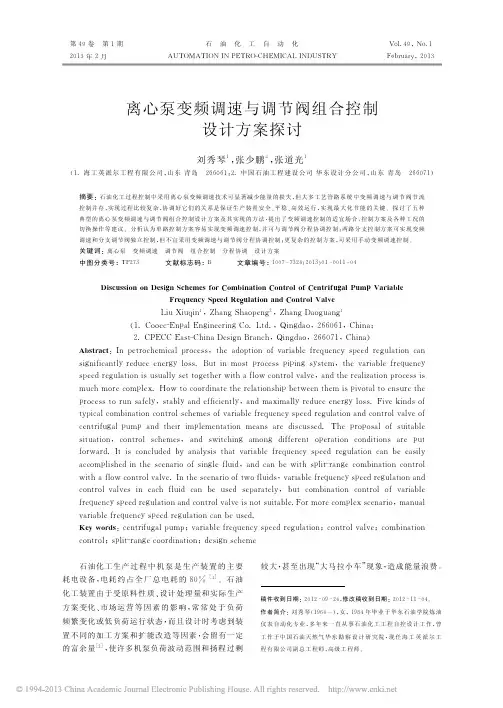

离心泵变频调速与调节阀组合控制设计方案探讨_刘秀琴 (1)
第４９卷 第１期２０１３年２月石 油 化 工 自 动 化ＡＵＴＯＭＡＴＩＯＮ ＩＮ ＰＥＴＲＯ－ＣＨＥＭＩＣＡＬ ＩＮＤＵＳＴＲＹＶｏｌ．４９，Ｎｏ．１Ｆｅｂｒｕａｒｙ，２０１３稿件收到日期：２０１２－０９－２４，修改稿收到日期：２０１２－１１－０４。
作者简介：刘秀琴（１９６４—），女，１９８４年毕业于华东石油学院炼油仪表自动化专业，多年来一直从事石油化工工程自控设计工作，曾工作于中国石油天然气华东勘察设计研究院，现任海工英派尔工程有限公司副总工程师，高级工程师。
离心泵变频调速与调节阀组合控制设计方案探讨刘秀琴１，张少鹏２，张道光１（１．海工英派尔工程有限公司，山东青岛 ２６６０６１；２．中国石油工程建设公司华东设计分公司，山东青岛 ２６６０７１）摘要：石油化工过程控制中采用离心泵变频调速技术可显著减少能量的损失，但大多工艺管路系统中变频调速与调节阀节流控制并存，实现过程比较复杂，协调好它们的关系是保证生产装置安全、平稳、高效运行，实现最大化节能的关键。
探讨了五种典型的离心泵变频调速与调节阀组合控制设计方案及其实现的方法，提出了变频调速控制的适宜场合、控制方案及各种工况的切换操作等建议。
分析认为单路控制方案容易实现变频调速控制，并可与调节阀分程协调控制；两路分支控制方案可实现变频调速和分支调节阀独立控制，但不宜采用变频调速与调节阀分程协调控制；更复杂的控制方案，可采用手动变频调速控制。
关键词：离心泵 变频调速 调节阀 组合控制 分程协调 设计方案中图分类号：ＴＰ２７３ 文献标志码：Ｂ 文章编号：１００７－７３２４（２０１３）０１－００１１－０４Ｄｉｓｃｕｓｓｉｏｎ ｏｎ Ｄｅｓｉｇｎ Ｓｃｈｅｍｅｓ ｆｏｒ Ｃｏｍｂｉｎａｔｉｏｎ Ｃｏｎｔｒｏｌ ｏｆ Ｃｅｎｔｒｉｆｕｇａｌ Ｐｕｍｐ ＶａｒｉａｂｌｅＦｒｅｑｕｅｎｃｙ Ｓｐｅｅｄ Ｒｅｇｕｌａｔｉｏｎ ａｎｄ Ｃｏｎｔｒｏｌ ＶａｌｖｅＬｉｕ Ｘｉｕｑｉｎ１，Ｚｈａｎｇ Ｓｈａｏｐｅｎｇ２，Ｚｈａｎｇ Ｄａｏｇｕａｎｇ１（１．Ｃｏｏｅｃ－Ｅｎｐａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏ．Ｌｔｄ．，Ｑｉｎｇｄａｏ，２６６０６１，Ｃｈｉｎａ；２．ＣＰＥＣＣ Ｅａｓｔ－Ｃｈｉｎａ Ｄｅｓｉｇｎ Ｂｒａｎｃｈ，Ｑｉｎｇｄａｏ，２６６０７１，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｉｎ ｐｅｔｒｏｃｈｅｍｉｃａｌ ｐｒｏｃｅｓｓ，ｔｈｅ ａｄｏｐｔｉｏｎ ｏｆ ｖａｒｉａｂｌｅ ｆｒｅｑｕｅｎｃｙ ｓｐｅｅｄ ｒｅｇｕｌａｔｉｏｎ ｃａｎｓｉｇｎｉｆｉｃａｎｔｌｙ ｒｅｄｕｃｅ ｅｎｅｒｇｙ ｌｏｓｓ．Ｂｕｔ ｉｎ ｍｏｓｔ ｐｒｏｃｅｓｓ ｐｉｐｉｎｇ ｓｙｓｔｅｍ，ｔｈｅ ｖａｒｉａｂｌｅ ｆｒｅｑｕｅｎｃｙｓｐｅｅｄ ｒｅｇｕｌａｔｉｏｎ ｉｓ ｕｓｕａｌｌｙ ｓｅｔ ｔｏｇｅｔｈｅｒ ｗｉｔｈ ａ ｆｌｏｗ ｃｏｎｔｒｏｌ ｖａｌｖｅ，ａｎｄ ｔｈｅ ｒｅａｌｉｚａｔｉｏｎ ｐｒｏｃｅｓｓ ｉｓｍｕｃｈ ｍｏｒｅ ｃｏｍｐｌｅｘ．Ｈｏｗ ｔｏ ｃｏｏｒｄｉｎａｔｅ ｔｈｅ ｒｅｌａｔｉｏｎｓｈｉｐ ｂｅｔｗｅｅｎ ｔｈｅｍ ｉｓ ｐｉｖｏｔａｌ ｔｏ ｅｎｓｕｒｅ ｔｈｅｐｒｏｃｅｓｓ ｔｏ ｒｕｎ ｓａｆｅｌｙ，ｓｔａｂｌｙ ａｎｄ ｅｆｆｉｃｉｅｎｔｌｙ，ａｎｄ ｍａｘｉｍａｌｌｙ ｒｅｄｕｃｅ ｅｎｅｒｇｙ ｌｏｓｓ．Ｆｉｖｅ ｋｉｎｄｓ ｏｆｔｙｐｉｃａｌ ｃｏｍｂｉｎａｔｉｏｎ ｃｏｎｔｒｏｌ ｓｃｈｅｍｅｓ ｏｆ ｖａｒｉａｂｌｅ ｆｒｅｑｕｅｎｃｙ ｓｐｅｅｄ ｒｅｇｕｌａｔｉｏｎ ａｎｄ ｃｏｎｔｒｏｌ ｖａｌｖｅ ｏｆｃｅｎｔｒｉｆｕｇａｌ ｐｕｍｐ ａｎｄ ｔｈｅｉｒ ｉｍｐｌｅｍｅｎｔａｔｉｏｎ ｍｅａｎｓ ａｒｅ ｄｉｓｃｕｓｓｅｄ．Ｔｈｅ ｐｒｏｐｏｓａｌ ｏｆ ｓｕｉｔａｂｌｅｓｉｔｕａｔｉｏｎ，ｃｏｎｔｒｏｌ ｓｃｈｅｍｅｓ，ａｎｄ ｓｗｉｔｃｈｉｎｇ ａｍｏｎｇ ｄｉｆｆｅｒｅｎｔ ｏｐｅｒａｔｉｏｎ ｃｏｎｄｉｔｉｏｎｓ ａｒｅ ｐｕｔｆｏｒｗａｒｄ．Ｉｔ ｉｓ ｃｏｎｃｌｕｄｅｄ ｂｙ ａｎａｌｙｓｉｓ ｔｈａｔ ｖａｒｉａｂｌｅ ｆｒｅｑｕｅｎｃｙ ｓｐｅｅｄ ｒｅｇｕｌａｔｉｏｎ ｃａｎ ｂｅ ｅａｓｉｌｙａｃｃｏｍｐｌｉｓｈｅｄ ｉｎ ｔｈｅ ｓｃｅｎａｒｉｏ ｏｆ ｓｉｎｇｌｅ ｆｌｕｉｄ，ａｎｄ ｃａｎ ｂｅ ｗｉｔｈ ｓｐｌｉｔ－ｒａｎｇｅ ｃｏｍｂｉｎａｔｉｏｎ ｃｏｎｔｒｏｌｗｉｔｈ ａ ｆｌｏｗ ｃｏｎｔｒｏｌ ｖａｌｖｅ．Ｉｎ ｔｈｅ ｓｃｅｎａｒｉｏ ｏｆ ｔｗｏ ｆｌｕｉｄｓ，ｖａｒｉａｂｌｅ ｆｒｅｑｕｅｎｃｙ ｓｐｅｅｄ ｒｅｇｕｌａｔｉｏｎ ａｎｄｃｏｎｔｒｏｌ ｖａｌｖｅｓ ｉｎ ｅａｃｈ ｆｌｕｉｄ ｃａｎ ｂｅ ｕｓｅｄ ｓｅｐａｒａｔｅｌｙ，ｂｕｔ ｃｏｍｂｉｎａｔｉｏｎ ｃｏｎｔｒｏｌ ｏｆ ｖａｒｉａｂｌｅｆｒｅｑｕｅｎｃｙ ｓｐｅｅｄ ｒｅｇｕｌａｔｉｏｎ ａｎｄ ｃｏｎｔｒｏｌ ｖａｌｖｅ ｉｓ ｎｏｔ ｓｕｉｔａｂｌｅ．Ｆｏｒ ｍｏｒｅ ｃｏｍｐｌｅｘ ｓｃｅｎａｒｉｏ，ｍａｎｕａｌｖａｒｉａｂｌｅ ｆｒｅｑｕｅｎｃｙ ｓｐｅｅｄ ｒｅｇｕｌａｔｉｏｎ ｃａｎ ｂｅ ｕｓｅｄ．Ｋｅｙ ｗｏｒｄｓ：ｃｅｎｔｒｉｆｕｇａｌ ｐｕｍｐ；ｖａｒｉａｂｌｅ ｆｒｅｑｕｅｎｃｙ ｓｐｅｅｄ ｒｅｇｕｌａｔｉｏｎ；ｃｏｎｔｒｏｌ ｖａｌｖｅ；ｃｏｍｂｉｎａｔｉｏｎｃｏｎｔｒｏｌ；ｓｐｌｉｔ－ｒａｎｇｅ ｃｏｏｒｄｉｎａｔｉｏｎ；ｄｅｓｉｇｎ ｓｃｈｅｍｅ 石油化工生产过程中机泵是生产装置的主要耗电设备，电耗约占全厂总电耗的８０％［１］。
简述离心泵流量调节方法及各自特点
离心泵是一种常见的流体输送设备，广泛应用于工业生产和民用领域。
在使用离心泵时，往往需要对其流量进行调节，以满足不同的工艺要求或使用场合。
流量调节的方法有很多种，每种方法都有其特点和适用范围。
本文将简要介绍离心泵流量调节的方法及各自特点。
一、调节叶片角度离心泵的叶轮是在泵内旋转，它的叶片角度的改变可以改变泵的性能，从而达到调节流量的目的。
这种方法通过调节叶轮的转速和叶片的角度来改变流道的截面积，从而改变流体通过泵的流量。
这种方法的特点是调节范围大，可以在一定范围内实现较大的流量调节，但是调节复杂，需要专业的技术人员进行操作。
二、改变泵的入口和出口阀门的开度通过改变泵的入口和出口阀门的开度来调节流量。
当阀门开度越大，流量越大，反之，阀门开度越小，流量越小。
这种方法的特点是调节简单，操作方便，但是调节范围较小，且对阀门的严密性要求较高，如果阀门密封不严，会影响泵的工作效率。
三、改变泵的转速通过改变泵的电机转速来调节泵的流量。
当转速增大时，流量增大，反之，流量减小。
这种方法的特点是调节范围大，操作方便，但是需要有专业的设备来实现转速调节，且不同泵的转速范围不同，有些泵转速调节范围较小。
四、安装变频器控制器通过安装变频器控制器来实现调节泵的流量。
变频器控制器可以精细调节泵的转速，从而实现流量的精确控制。
这种方法的特点是调节精度高，范围大，可实现连续无级调节，但是安装成本较高，需要有专业的技术人员进行操作。
五、改变泵的叶轮直径通过更换不同直径的叶轮来实现流量的调节。
更换大直径的叶轮可以增大泵的流量，更换小直径的叶轮可以减小泵的流量。
这种方法的特点是操作简单，不需要专业的技术人员进行操作，但是更换叶轮需要停机维护，对生产有一定的影响。
总结起来，离心泵的流量调节方法有很多种，每种方法都有其特点和适用范围。
在实际应用中，选择合适的调节方法需综合考虑系统的要求、设备的性能和经济成本等因素，综合分析，选择最合适的流量调节方法才能更好地满足工业生产和民用需求。

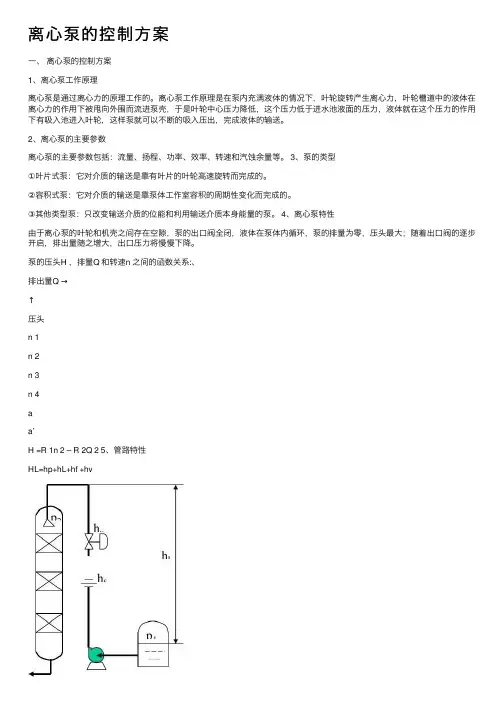

离心泵的控制方案
离⼼泵的控制⽅案⼀、离⼼泵的控制⽅案1、离⼼泵⼯作原理离⼼泵是通过离⼼⼒的原理⼯作的。
离⼼泵⼯作原理是在泵内充满液体的情况下，叶轮旋转产⽣离⼼⼒，叶轮槽道中的液体在离⼼⼒的作⽤下被甩向外围⽽流进泵壳，于是叶轮中⼼压⼒降低，这个压⼒低于进⽔池液⾯的压⼒，液体就在这个压⼒的作⽤下有吸⼊池进⼊叶轮，这样泵就可以不断的吸⼊压出，完成液体的输送。
2、离⼼泵的主要参数离⼼泵的主要参数包括：流量、扬程、功率、效率、转速和汽蚀余量等。
3、泵的类型①叶⽚式泵：它对介质的输送是靠有叶⽚的叶轮⾼速旋转⽽完成的。
②容积式泵：它对介质的输送是靠泵体⼯作室容积的周期性变化⽽完成的。
③其他类型泵：只改变输送介质的位能和利⽤输送介质本⾝能量的泵。
4、离⼼泵特性由于离⼼泵的叶轮和机壳之间存在空隙，泵的出⼝阀全闭，液体在泵体内循环，泵的排量为零，压头最⼤；随着出⼝阀的逐步开启，排出量随之增⼤，出⼝压⼒将慢慢下降。
泵的压头H ，排量Q 和转速n 之间的函数关系:、排出量Q →↑压头n 1n 2n 3n 4aa’H =R 1n 2 – R 2Q 2 5、管路特性HL=hp+hL+hf +hv4项阻⼒：1)管路两端的静压差引起的压头hp ； 2)管路两端的静压柱⾼度hL ； 3)管路中的摩擦损失压头hf ；4)控制阀两端节流损失压头hv ；当系统达到稳定⼯作状态时，泵的压头H 必然等于HL ，这是建⽴平衡得条件。
左图中泵的特性曲线与管路特性曲线的交点C ，即是泵的平衡⼯作点。
⼯作点C 的流量应符合⼯艺预定的要求，可以通过改变hv 或其它⼿段来满⾜这⼀要求，这是离⼼泵的压⼒（流量）的控制⽅案的主要依据。
6、离⼼泵的控制⽅案1）直接节流法排出量Q →↑压头注意：直接节流法的控制阀应安装在泵的出⼝管道上，⽽不能装在泵的吸⼊管道上。
否则会出现“⽓缚”及“⽓蚀”现象。
控制阀⼀般宜装在检测元件（如孔板）的下游，这样将对保证测量精度有好处。
直接节流法的优点是简单易⾏。
