DNA03快速操作流程
徕卡DNA03水准仪最全使用手册
徕卡DNA03水准仪最全使用手册徕卡（Leica）是一家世界著名的光学仪器生产商，成立于1913年，总部位于德国。
作为一家拥有百年历史的老牌企业，其产品质量一直被业界认可，尤其是旗下的水准仪系列。
徕卡DNA03水准仪是其最新推出的一款产品，具有通用性、易操作等特点，本篇文章将介绍其使用手册。
1. 水准仪的结构水准仪的主要组成部分有测量仪、测杆、快速装卸支架、三脚架、金属箱和使用说明书等。
其中，测量仪是核心部分，测杆则用于量取测量点高度，并通过快速装卸支架固定在测量仪头部。
2. 使用水准仪前的准备使用水准仪前，首先需要选择平坦、稳定的测量地点，并在三脚架步上放置水准仪。
其次，需要调整三脚架的高度以使其平衡。
最后，需要调整快速装卸支架来确定测杆位置。
3. 水准仪的操作步骤（1）开启水准仪，此时会听到“滴滴”声，表示水准仪已经开始运作。
（2）像其他光学测量工具一样，不要将水准仪面向强光源，以免影响测量的准确性。
（3）将测杆插入快速装卸支架上，通过观察测杆上的字样，来确定杆头是否精确垂直。
（4）将测杆移动到所需测量点，调节测杆高度以使其在快速装卸支架上固定。
（5）通过测量仪后面的反向镜头观察测杆上的刻度，并通过调节测杆和快速装卸支架，使测量点高度达到仪器准确度的范围。
（6）当达到所需测量点精度时，将反向镜头转至仪器上方，便可清晰地观察采集的数据。
（7）测量后，轻轻摆动快速装卸支架，将测杆从仪器上取下，并将其密封在金属箱中，以保证测杆表面的准确度。
以上便是徕卡DNA03水准仪的使用手册。
总的来说，使用水准仪是一项比较简单的操作，但也需要一定的计算和观察技能。
只要掌握了基本的使用方法，就可以轻松地完成地面及其他测量任务。
徕卡DNA03数字水准仪简易操作
关于徕卡DNA03数字水准仪简易操作徕卡DNA数字水准仪简易操作手册DNA03数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03/10是徕卡新一代的数字水准仪，它具有以下性能特点：l 中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明;l 超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；l 采用新式标准磁阻尼补偿器l ，测量精度达到0.3mm/Km；l 可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；l 数据记录在内存中或PC卡上，内存可以记录8000个数据；l 采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；l 数据输出方式灵活，用户可以自己定制数据输出格式；l 可以使用5#干电池…………等等。
仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。
2、水准测量开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。
如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore 为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。
光标进入按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。
3、徕卡数字水准仪GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。
例子：（线路水准测量数据）410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。
徕卡DNA03电子水准仪使用方法及限差设置
徕卡DNA03电子水准仪使用方法及限差设置使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书 - John Shao - John Shao1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量1应用程序选择在仪器上按PROG进入[应用程序界面]，用上下键选择线路测量2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择；PtID：线路起始点点号；H0：线路起始点高程值；Staf1：标尺1描述；Staf2：标尺2描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1、选择BF双转点测量模式：2、选择BF常规测量模式：3、选择BFFB双转点测量模式：4、选择BFFB常规测量模式：5、选择aBF返测模式：6、选择aBF常规测量模式：7、选择aBFFB返测模式：8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
3、限差设置Precise：激活精密模式；DistBal：视距差设置；MaxDist：测站最大视距；StafEnds：标尺最大最小读数设置；StatDif：测站高程差；B-B/F-F：前后视两次读数差；DistB-F：测站前后视距差；TurnDif：转点差；3.1限差值设置在打开上述限差后，使用定位键，选择值，进行限差值设定。
DNA03电子水准仪使用说明
DNA03电子水准仪使用说明一、设备准备1.将DNA03电子水准仪放置在平稳的水平面上，确保仪器稳定并不会被振动或移动。
2.检查电子水准仪的电源电量，确保足够使用一段时间。
3.清理仪器的镜头和测量引导系统，确保没有灰尘或杂质影响测量结果。
二、测量操作1.打开电子水准仪的电源开关，等待仪器初始化完成。
2.设置仪器的水平线对准方式，可以通过仪器菜单进行设置，常用的有自动调平和手动调平两种方式。
-自动调平：仪器会自动通过内部调平器将仪器水平，适用于较为平整的场地。
-手动调平：需要使用调平螺丝和气泡水平管来调整仪器的水平状态，适用于复杂场地。
3.选择测量模式，DNA03电子水准仪提供了单次测量和连续测量两种模式。
-单次测量模式：适用于测量单个点的水平差，按下测量按钮即可进行一次测量。
-连续测量模式：适用于连续测量多个点的水平差，按下测量按钮后，仪器会自动测量并显示结果。
4.当仪器稳定后，将测量引导系统对准测量点，确保镜头准确瞄准。
5.按下测量按钮，待仪器完成测量后，读取并记录测量结果。
6.如果使用连续测量模式，将测量引导系统对准下一个测量点，重复步骤4-5三、维护保养1.使用完毕后，关闭电子水准仪的电源开关。
2.清理仪器表面和镜头，可以使用干净的布轻轻擦拭，不要用水或化学溶剂直接清洗。
3.检查仪器的调平系统，确保其调整螺丝和气泡水平管的状态良好。
5.充电电子水准仪的电池，确保电量充足。
四、注意事项1.在使用DNA03电子水准仪时，要注意避免长时间的暴露在高温或低温环境中，以防损坏仪器的内部元件。
2.使用过程中，应尽量避免仪器受到强烈的震动或撞击，如需要将仪器搬运，应采取适当的防护措施。
3.避免直接暴露在阳光下，以免影响测量结果，可以使用遮阳板进行防护。
4.在使用连续测量模式时，连续测量点的间隔时间要足够，以确保仪器有足够的时间进行测量和计算结果。
5.当电池电量较低时要及时充电，以免影响使用。
通过以上设备准备、测量操作和维护保养的具体步骤，可以帮助用户正确使用DNA03电子水准仪，并保证测量结果的准确性和可靠性。

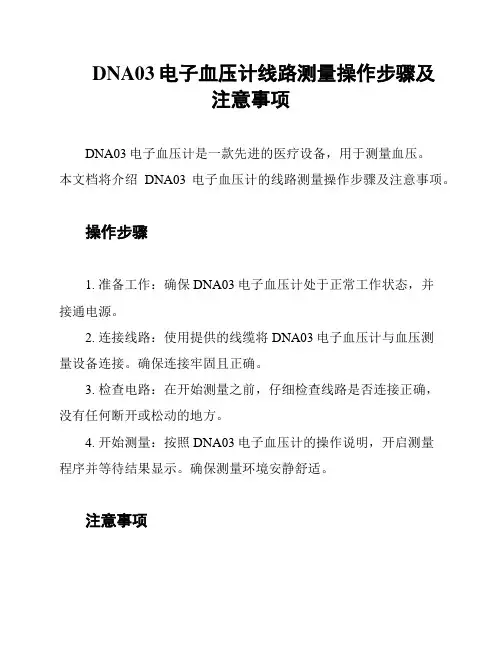

DNA03电子血压计线路测量操作步骤及注意事项
DNA03电子血压计线路测量操作步骤及
注意事项
DNA03电子血压计是一款先进的医疗设备，用于测量血压。
本文档将介绍DNA03电子血压计的线路测量操作步骤及注意事项。
操作步骤
1. 准备工作：确保DNA03电子血压计处于正常工作状态，并
接通电源。
2. 连接线路：使用提供的线缆将DNA03电子血压计与血压测
量设备连接。
确保连接牢固且正确。
3. 检查电路：在开始测量之前，仔细检查线路是否连接正确，
没有任何断开或松动的地方。
4. 开始测量：按照DNA03电子血压计的操作说明，开启测量
程序并等待结果显示。
确保测量环境安静舒适。
注意事项
1. 安全使用：在操作DNA03电子血压计时，请确保遵守所有
安全指南和规定。
确保使用正确的电源和线缆，并保持设备干燥和
清洁。
2. 正确操作：仔细阅读DNA03电子血压计的用户手册，并按
照说明进行正确操作。
不要进行任何未经授权或不懂的操作。
3. 日常维护：定期清洁DNA03电子血压计的线路和连接部件，避免灰尘和污渍积累。
同时，及时更换损坏的线缆或部件。
4. 注意观察：在测量过程中，要注意观察DNA03电子血压计
的表现。
如果发现异常或不正常的情况，请及时停止使用并联系维
修人员。
以上是DNA03电子血压计线路测量操作步骤及注意事项的简
要介绍。
请在使用前详细阅读操作手册，并遵循所有安全和操作指南。
DNA03限差设置
在应用程序界面中，方向键（右图红色箭头指示） 选择使用的程序
进入程序后仪器会提示我们对作业名称进行命名以 及限差设置，其限差设置就是水准等级测量的设置， 回车键（右图红色箭头指示）进入进行设置
进入界面后出现下图，我们可以用键盘中黄色方向键自由 选择是否开启下列各项数据，可以用SHIFT+上方向键(右图 红色箭头指示）进行翻页
Leica FlexLine DNA03限差设置
DNA03数字水准仪 限差设置
2.0 版 中文
在实际工作中我们会根据工程的各个方面来 要求施工过程中对于测量工作的精确程度。最常
见的就是水准测量中的等级测量，今天我要讲的就
是关于徕卡DNA03数字水准仪等级测量中的限 差设置以及仪器的操作。
开机后进入下图界面（左图），后点击右图中红箭 头指示按键，进入应用程序界面（见下页）FT+上方向键可以翻页，见下图
通过键盘中黄色方向键，选择仪器屏幕上方“值”， 见图
进入后，可以根据水准等级测量的各项硬性数据进 行输入。
还是用SHIFT+方向键上键翻页，
按照等级测量所要求的值， 输入各项数据后，等级测 量设置完成。
谢谢观看
DNA03电子水准仪使用说明解析
DNA03电子水准仪使用说明解析DNA03电子水准仪是一种用于测量地面高程的仪器，它采用激光技术和电子传感器来精确测量地面的倾斜角度和高程差异。
本文将对DNA03的使用说明进行详细解析，包括仪器的操作步骤、使用注意事项以及常见问题解答等内容。
一、操作步骤：1.准备工作：将电子水准仪放置在平稳的水平地面上，并确保其与待测地面之间没有障碍物。
2.打开仪器：按下仪器上的电源按钮，待仪器自检完成后，显示屏上会出现仪器当前的工作模式。
3. 设置基准点：将电子水准仪指向基准点，并按下“Set”按钮进行基准点设置，同时显示屏上会显示当前基准点的高程值。
4. 测量目标点：将电子水准仪指向待测目标点，并按下“Measure”按钮进行测量，同时显示屏上会显示目标点与基准点的高程差异。
二、使用注意事项：1.使用环境：DNA03电子水准仪适用于室内和室外环境，但在强烈的阳光下使用时，应遮挡仪器以防止干扰。
2.温度影响：温度变化会对电子水准仪的测量结果产生影响，所以在使用前应让仪器适应当前环境的温度。
3.角度误差：用户在使用电子水准仪时应注意仪器的角度误差范围，以保证测量结果的准确性。
4.基准点选择：选择稳定的地面作为基准点，以确保测量结果的精确性。
5.仪器维护：定期对仪器进行清洁和校准工作，以保证其性能和精度。
三、常见问题解答：1.为什么测量结果与实际高程存在差异？答：可能是由于仪器没有正确设置基准点或目标点，或者是仪器本身存在一定的测量误差。
建议重新设置基准点并进行测量。
2.为什么仪器显示屏上没有出现测量结果？答：可能是因为仪器与目标点之间存在障碍物，导致测量信号无法正常传输。
建议重新调整仪器位置并确保视线畅通。
3.是否可以在夜间使用电子水准仪？答：电子水准仪通常配备背光显示屏，可以在较暗环境下使用，但在完全黑暗的环境下，测量结果可能会受到影响。
4.可以使用电子水准仪进行水平检测吗？答：电子水准仪主要用于测量倾斜角度和高程差异，不适用于水平检测。
LeicaDNA03电子水准仪简要操作说明
LeicaDNA03电子水准仪简要操作说明1 仪器的基本设置⑴仪器的基本介绍图1图11 聚焦：黑条表示该栏为活动栏2 符号3 软按键4 电源开关键5 圆水准器6 固定键（左边一列键）：具有固定功能的按键7 固定键第二功能：用[shift]加固定8 输入键：输入数字、键起动第二功能字母和特殊字符9 定位键：功能的变化与应用有关10 回车键设置测量模式键用户自定义键，功能菜单中的任意一项功能都可定义给它测量程序键数据管理器一步步退出测量程序、功能或修改模式，恢复原来的参数，取消/停止测量键开关第二功能键（SET OUT，INV，FNC，MENU，LIGHTING，PgUp，PgDn，<<back，ins），转换输入数字或字母。
< p="">删除字符或信息，取消或停止测量确认输入，继续下一栏测量翻转标尺（标尺0 刻度在上），只要INV 被激活，仪器显示“T”符号，再按INV 键恢复测量正常标尺状态。
反转标尺测量值为负。
系统信息，启动轴系检测（利用平行光管对DNA03 仪器进行视线倾斜检测）。
显示屏和圆水准器照明若显示内容含有多页，“Page Up”=翻到前一页。
若显示内容含有多页，“Page Down”=翻到下一页。
返回到上一次视线，例如，回到后视，反之亦然。
定位键有多种功能，执行何种功能，取决于使用定位键的模式：?聚焦控制?光标控制?通过选择定位选择及确定输入的参数输入数字，字母和特殊字符。
输入小数点和特殊字符触发正、负号输入；输入特殊字符在字母模式中快速连续按压激活下一个符号（字母/特殊字符/数字）。
静止0.5 秒钟接受输入的符号。
软按键是对一个已知情况附加的“软件键”，软按键可用定位键选取，按启动。
常用软按键：接受输入的参数或条件，继续确认安置确认输入的参数，继续结束测量程序/功能，输入的参数作废。
在MANU，PROG 和DATA中返回到选择菜单。
转到前一窗口记录: 把数据存入内存⑵基本设置①设置仪器设置在菜单中进行，MENU 打开菜单，窗口见图2图2Contrast:对比度 Earthcurv:地球曲率改正UserKey:用户自定义键Decimal :小数位图3放弃设置改变，退出，确认新的设置图41 系统设置Beep : 提示声 Data Out : 数据输出Auto OFF : 自动关机 User-key : 用户自定义键DSP-Heater: 液晶加热 Coll.err : i 角改正图5Data output：RS232数据通过RS232 接口外传（仅在测量和记录程序中有效）此功能再次不用。
数字水准仪DNA03简易操作使用说明书
数字水准仪DNA03简易操作使用说明书一、仪器外观图1图2图3 图中序号说明：1：仪器开关按钮2：ESC退出键3：数据管理键4：上、下、左、右，方向键5：确认键6：测量按键7：调焦螺旋——调整景物清晰度8：微动螺旋9：开PC卡插槽按钮10：电池操作杆（取、放电池）11：目镜螺旋——调整十子丝清晰度12：数字及字母键13：二次功能键（SHIFT键）14：删除键（CE键）15：仪器粗瞄二、开机参照图1，按1号键开机，进入如下界面：图4参照图1，按2号键两次直至进入应用程序界面如下图：图5三、线路测量参照图1，按方向键（4号区域）选择图5中的线路测量，按确认键（5号键）进入如下界面：图6四、作业参照图1，按方向键（4号区域）选择图6中的作业，然后按确认键（5号键），进入如下界面：图7参照图1，按方向键（4号区域），选择图7中增加，然后按确认键（5号键），进入如下界面：图8其中相关解释如下：Job：作业名称，可输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换）输错的按14号键（CE键）删除重新输入。
Oper：操作者信息，输入方法同上。
Cmt1：作业注释1，输入方法同上。
Cmt2：作业注释2，输入方法同上。
输入完成后，参照图1，按方向键（4号区域）选择图8中粉色方框中回车键，按确认键（5号键）进入下图图9五、线路在图9中，参照图1，按方向键（4号区域）选择“2线路”，按确认键（5号键）进入下图图10其相关解释如下：Name：线路名称，可任意输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换），输错按14号键（CE键）删除重新输入，线路名称不可重复。
Meth：测量方法，参照图1，按方向键（4号区域，左、右方向）可对测量方法进行选择，共分4种BF、aBF、BFFB、aBFFB进行二等及一等水准我们选择aBFFB，进行三等及以下水准我们可选择BF。
LeicaDNA03电子水准仪简要操作说明
1 仪器的基本设置⑴仪器的基本介绍图1图11 聚焦：黑条表示该栏为活动栏2 符号3 软按键4 电源开关键5 圆水准器6 固定键（左边一列键）：具有固定功能的按键7 固定键第二功能：用[shift]加固定8 输入键：输入数字、键起动第二功能字母和特殊字符9 定位键：功能的变化与应用有关10 回车键INT打开碎部测量键MODE 设置测量模式键USER 用户自定义键，功能菜单中的任意一项功能都可定义给它PROG 测量程序键DATA 数据管理器ESC 一步步退出测量程序、功能或修改模式，恢复原来的参数，取消/停止测量键SHIFT 开关第二功能键（SET OUT，INV，FNC，MENU，LIGHTING，PgUp，PgDn，<<Back，INS），转换输入数字或字母。
CE 删除字符或信息，取消或停止测量确认输入，继续下一栏SET OUT SHIFT+INT启动放样INV SHIFT+ MODE 测量翻转标尺（标尺0 刻度在上），只要INV 被激活，仪器显示“T”符号，再按INV 键恢复测量正常标尺状态。
反转标尺测量值为负。
FNC SHIFT+USER起动测量的一些支持功能MENU SHIFT+PROG仪器设置，系统信息，启动轴系检测（利用平行光管对DNA03 仪器进行视线倾斜检测）。
显示屏和圆水准器照明若显示内容含有多页，“Page Up”=翻到前一页。
若显示内容含有多页，“Page Down”=翻到下一页。
返回到上一次视线，例如，回到后视，反之亦然。
定位键有多种功能，执行何种功能，取决于使用定位键的模式： •聚焦控制•光标控制•通过选择定位选择及确定输入的参数输入数字，字母和特殊字符。
输入小数点和特殊字符触发正、负号输入；输入特殊字符在字母模式中快速连续按压激活下一个符号（字母/特殊字符/数字）。
静止0.5 秒钟接受输入的符号。
软按键是对一个已知情况附加的“软件键”，软按键可用定位键选取，按启动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.开机后按PROG后进入线路测量模式
2.若沿用上一个工作，直接回车到下一步，若新建作业按下 图操作。
3，接受默认线路名按“回车“，创建新线路将焦点移动至” 增加”按回车。
创建新线路起始高程H0一般设定为0.
5，输入新点或沿用以前用过的点。
6设置限差 限差的设置根据国家或行业的相关规范而定。
1. 以上是线路测量简易操作流程，请操作者， 操作前先熟悉本机的操作手册，本流程只 限野外随身方便操作，或初学者快速入门。
7，改变限差。 若当前限差需要改变，按一下流程操作。
8，开始测量 限差设置完毕后，回车后显示当前设置，检查无误后开始线路测量。
←当前设置 ቤተ መጻሕፍቲ ባይዱ线路测量
9，按照提示依次照准条码尺，调焦至最清晰状态，按压仪 器侧面的红色按键。每站测量完毕后可以查看本站的测量情 况，若超限可以本站重测。全部线路测量完毕，退出本程序， 或新开始一段线路。仪器会自动记录所测数据。
