巨人通力GPS50K 调试培训
巨人通力501系统扶梯调试技术培训
主控制板介绍
用户界面操作说明
显示状态信息
变频、变频自启动模式
此状态信息表示扶梯（人行道）在变频、变频自启动模式下 上行。
此状态信息表示扶梯（人行道）在变频、变频自启动模式下 下行。
主控制板介绍
用户界面操作说明
显示状态信息 检修模式
此状态信息表示进入检修模式
此状态信息表示扶梯（人行道）在检修模式（检修盒操作） 下上行。 -“u”的闪烁频率与速度有关。 此状态信息表示扶梯（人行道）在检修模式（检修盒操作） 下下行。 -“d”的闪烁频率与速度有关。
变更设置
5.
点动操作按钮S2，操作参数信息以每步0.1累加跳变 ， 如0.1﹥0.2﹥0.3…
按住S2按钮不松时，变换如下： -开始时以每步0.1累加跳变直到跳至0.9， 6. 如0.1﹥0.2﹥0.3 … -0.9之后以每步1累加跳变，如10﹥20﹥30 … -如果松手后再按：30﹥31﹥32 …
指示电机旋转方向。 STOP 变频器停车时灯亮。 READY 变频器上电时点亮。一旦出现故障，符号指示灯就会熄灭。 ALARM指示变频器运行在用户设定的限值之外并出现一个报警信号。 FAULT 指示遇到了不安全的运行条件并且变频器停机。
变频器介绍
面板按钮介绍
这个按钮具有两个操作功能，除参数编辑功能外，主要作为复位按钮。 Reset 该按钮用于复位当前故障。注意！故障复位后，电机可能立即启动。 ENTER 该按钮用于：
主控制板介绍
用户界面操作说明
用户界面由2个数码管和2个按键组成。
主控制板介绍
用户界面操作说明
显示状态信息
扶梯（人行道）停梯
此状态信息表示在没有故障也没有方向预选时扶梯（人 行道）驻停状态。
巨人通力GPS50小机房乘客电梯培训资料
GPS50小机房乘客电梯调试流程
3.1.4、强迫减速信号81、82设置： 确认基本菜单：parameter →function →terminals →input terminals →logic → Signal on cl.81/82:break contact（常闭点）； 确认基本菜单： setting→maintenance→maintenance setting→functions/assembly →assembly → assembly→AWG-install trip:with 81/82；
GPS50小机房乘客电梯调试流程
2.3、电机电流自学习
2.3.1、确认变频器参数是否正确； 2.3.2、确认电机参数是否正确（注意：参数根据电机铭牌）； 2.3.3、电流自学习（注意：自学习前拆下抱闸线、将主控制器上的31号脚和开关电 源24V短接，自学习结束后接上抱闸线、拆掉短接线）；
2.4、编码器定位
GPS50小机房乘客电梯调试流程
3、快车运行
3.1、控制器参数确认
3.1.1、串口设置：确认基本菜单Ports→Ser.Ports→Ports RMS-AWG- DCP→ Ser.port AWG是否已经设置成绝对值编码器“multiturn-encoder AWG-05”； 3.1.2、运行速度设置：确认服务菜单setting→maintenance→maintenance setting →abs.shaft encoding→travelling speed； 额定速度Vs(fast); 第二高速Vh(high)＜Vs; (4段速时设置） 第一中速Vz; (3段速时设置） 第二中速Vm ＜Vz; 3.1.3、减速距离设置：确认服务菜单setting→maintenance→maintenance setting →abs.shaft encoding→vrit.shaft copying；(当运行速度设置完成后，控制器内部会 自动预制合适的减速距离）
巨人通力调试手册

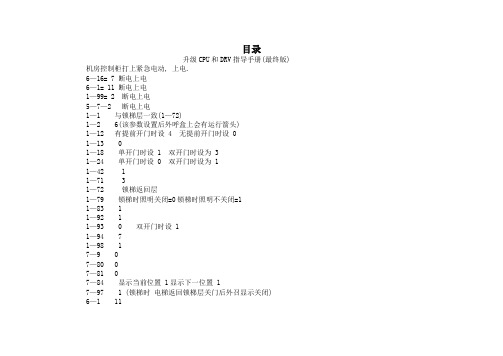

目录升级CPU和DRV指导手册(最终版)机房控制柜打上紧急电动, 上电.6—16= 7 断电上电6—1= 11 断电上电1—99= 2 断电上电5—7—2 断电上电1—1 与锁梯层一致(1—72)1—2 6(该参数设置后外呼盒上会有运行箭头)1—12 有提前开门时设 4 无提前开门时设 01—13 01—18 单开门时设 1 双开门时设为 31—24 单开门时设 0 双开门时设为 1 1—42 11—71 31—72 锁梯返回层1—79锁梯时照明关闭=0锁梯时照明不关闭=11—83 11—92 11—930 双开门时设 11—9471—98 17—907—8007—8107—84显示当前位置 1显示下一位置 17—97 1 (锁梯时电梯返回锁梯层关门后外召显示关闭)6—1 116—2 16—26 1.56—28 1.76—34 1.7 (短层时可以小一些)6—60 01—30 基站层锁梯返回层1—32 反基站延时1—33 反基站功能选择1—44 司机功能1—60消防反回曾层1—6111 区域码1—62 1 消防功能选择1—50 为电梯号一号梯为1二号梯为2一类推1—56 为电梯台数1—41 Submenu 1为放到乱功能设为1Submenu2为消号功能设为11用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.1用户界面的按钮 21.1.2 LCE™用户界面的LEDs和按钮71.2变频器用户界面141.2.1面板操作说明142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器162.2.1同步曳引机162.2.2异步曳引机203.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写62 1用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏下例描述了召梯的步骤。
巨人通力GPS50小机房乘客电梯培训资料
3.2、检查强迫减速开关：
检修运行电梯至顶层，开关81遇上强迫磁铁时电梯减速至爬行速度； 检修运行电梯至底层，开关82遇下强迫磁铁时电梯减速至爬行速度；
3.3、检查安全开关：
3.3.1、检查安全开关动作可靠性： 检查极限开关、安全钳开关、限速器开关、轿厢 对重缓冲器开关、轿顶急停开关、控制柜急停开关、底坑急停开关、底坑涨紧开关 3.3.2、排除安全回路中的短接线： 排除短接线，特别是轿门锁、厅门锁的短接线；
SAP将进入下一个内容的设置，操作方法相同。 3.9.3.6、修改内容依次顺序如下： 3.9.3.6.1、楼层数：表示该板所安装的楼层数； 3.9.3.6.2、功能设置：A门默认为F0，B门设置为F1。 3.9.3.6.3、最高楼层设置：所有群控电梯中最高的楼层数值。 3.9.3.6.4、群控台数：最多8台 3.9.3.6.5、本梯号：1、2、3、4、5、6、7、8 3.9.3.6.6、二进制码0：需要显示的内容，如果设置0，则表示不显示。显示码顺序为:0，1，2，
检修箱
轿厢控制模块 GK-CCBS
GPS50小机房乘客电梯调试流程
1、上电前检查
1.1、确保控制柜空气开关置于“OFF”位置; 1.2、确保配电箱的主开关置于“OFF”位置; 1.3、检查控制柜内接线是否有松动; 1.4、检查强、弱电是否分开，检查强、弱电是否对地; 1.5、检查接地线是否可靠连接; 1.6、将紧急电动开关置于“ON”位置; 1.7、将轿顶检修开关置于“正常”位置; 1.8、将配电箱的主开关置于“ON”位置; 1.9、将控制柜空气开关置于“ON”位置;
巨人通力调试手册
目录升级CPU和DRV指导手册(最终版)机房控制柜打上紧急电动, 上电.6—16= 7 断电上电6—1= 11 断电上电1—99= 2 断电上电5—7—2 断电上电1—1 与锁梯层一致(1—72)1—2 6(该参数设置后外呼盒上会有运行箭头)1—12 有提前开门时设 4 无提前开门时设 01—13 01—18 单开门时设 1 双开门时设为 31—24 单开门时设 0 双开门时设为 1 1—42 11—71 31—72 锁梯返回层1—79锁梯时照明关闭=0锁梯时照明不关闭=11—83 11—92 11—930 双开门时设 11—9471—98 17—907—8007—8107—84显示当前位置 1显示下一位置 17—97 1 (锁梯时电梯返回锁梯层关门后外召显示关闭)6—1 116—2 16—26 1.56—28 1.76—34 1.7 (短层时可以小一些)6—60 01—30 基站层锁梯返回层1—32 反基站延时1—33 反基站功能选择1—44 司机功能1—60消防反回曾层1—6111 区域码1—62 1 消防功能选择1—50 为电梯号一号梯为1二号梯为2一类推1—56 为电梯台数1—41 Submenu 1为放到乱功能设为1Submenu2为消号功能设为11用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.2 LCE?用户界面的LEDs和按钮71.2变频器用户界面142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器163.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写621用户界面的操作手册1.1 CPU用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试下例描述了召梯的步骤。
巨人通力调试手册
目录升级CPU和DRV指导手册(最终版)机房控制柜打上紧急电动, 上电.6—16= 7 断电上电6—1= 11 断电上电1—99= 2 断电上电5—7—2 断电上电1—1 与锁梯层一致(1—72)1—2 6(该参数设置后外呼盒上会有运行箭头)1—12 有提前开门时设 4 无提前开门时设 01—13 01—18 单开门时设 1 双开门时设为 31—24 单开门时设 0 双开门时设为 1 1—42 11—71 31—72 锁梯返回层1—79锁梯时照明关闭=0锁梯时照明不关闭=11—83 11—92 11—930 双开门时设 11—9471—98 17—907—8007—8107—84显示当前位置 1显示下一位置 17—97 1 (锁梯时电梯返回锁梯层关门后外召显示关闭)6—1 116—2 16—26 1.56—28 1.76—34 1.7 (短层时可以小一些)6—60 01—30 基站层锁梯返回层1—32 反基站延时1—33 反基站功能选择1—44 司机功能1—60消防反回曾层1—6111 区域码1—62 1 消防功能选择1—50 为电梯号一号梯为1二号梯为2一类推1—56 为电梯台数1—41 Submenu 1为放到乱功能设为1Submenu2为消号功能设为11用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.1用户界面的按钮 21.1.2 LCE™用户界面的LEDs和按钮71.2变频器用户界面141.2.1面板操作说明142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器162.2.1同步曳引机162.2.2异步曳引机203.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写62 1用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示下例描述了召梯的步骤。
巨人通力运通系列培训资料
一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。
二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。
它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示如何通过用户界面召梯下例描述了召梯的步骤。
在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。
巨人通力S2-EL-10称量装置及接地
课程描述课程编号: S1-EL-10课程名称: 称重装置课程内容: 称重调试，接地检查课程对象: 巨人通力工作一年以上了解称重的结构课程目标:掌握称重的调整所需设备: 投影仪、白板、记号笔推荐课时: 1小时更新日:更新人:目录1称重调整 ............................................................................................................................................................ - 2 -1．1 称重简介 ............................................................................................................................................. - 2 -1．2 称重调整 ............................................................................................................................................. - 2 -1．2.1 ECW-S100型称重装置 .................................................................................................................... - 2 -1．2.2 SSM型称重装置 .............................................................................................................................. - 3 -2 电梯接地检查 ................................................................................................................................................... - 4 -1称重调整1．1 称重简介巨人通力采用ECW-S100和SSM 两种型号的称重传感器，它们均安装于轿底，检测电梯轿底因载重而产生的位移变化 ，从而输出不同的称重信号。
巨人通力电梯调试参数(精)
E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录,清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值必备1-1 主楼层选择主楼层(1楼层号1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集选:4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时,从门完全打开至开始关门时的时间(5S单位秒(1--601-11 重新开门时间重开门后,从门完全打开至重新开始关门的时间(20单位0.1 秒(1—991-12 激活ADO 激活提前开门功能0=关闭:1=激活1-13 强迫关门如果在一段选定的时间内关门受阻,门将以较慢的速度响蜂鸣关门,此时,只有关门力限制器起作用,强迫关门持续到关门结束,0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20单位秒(1--601-15 新内指登记快速关门开门或门已打开时,按下按钮可以缩短开门时间单位0.1 秒。
0=无该功能(0-991-16 光眼延时设置光眼被挡到重新关门的时间(0-9920 单位0.1 秒。
0=无该功能(0-991-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34:E的类型0=按钮(DOEB;1=开关带蜂鸣器(DOES;2=开关不带蜂鸣器(DOES;1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯1#梯此菜单项选择择的楼层是第一泊梯楼层(PAM2#梯此菜单项选择择的楼层是第二泊梯楼层(PAS3#梯此菜单应0,0=0FF,nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关,1=A 门优先,2=B门优先,3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30(1-99秒1-33 泊梯模式选择单台或群组泊梯0=关,1=单梯,2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF功能0=关,nn=指定楼层1-35 自动返回特定楼层(ADF功能将电梯开往此楼层0=回主楼层,nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号,一旦停梯使这些信号开始响应0=关,1=开,1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关,1=开1-42 内选登记蜂鸣器当内选按亮(登记时发出一短促声音0=关,1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关,1=开1-44 司机模式选择0:标准1:ATS HK/ 2:ATS CS1-45 锁的类型(楼层进出控制指定LCEOPT 的锁输入信号-锁-的用法0=关,1:锁内选,2:锁外呼, 3:锁内选和外呼1-46 优先下呼1。
巨人通力50k调试简化版
参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）7—5 门锁防短接都要设为1submenu1-1 submenu2-17—9 0 门方向改变时间7—80 0 蜂鸣器音量7—81 0 主站蜂鸣器音量7—84 1 轿厢位置控制，显示当前位置7—97 1 OSS LCN 功能锁梯后返回基站厅外召无显示6-95 0 16-3 现场实际值m/s(电梯额定速度)6-4 现场实际值 kg(电梯额定载重)6-6 现场实际值mm（曳引轮直径）6-27 3.06-28 1206-39 0.50 0.50（提前开门速度）6-60 10.37 10.37(主机类型）6-61 3 3（抱闸类型）6-64 8192 8192（编码器脉冲数）6-67 120 120（电机极限工作温度）6-80 310 3106-81 现场实际值 A (电机额定电流)6-82 现场实际值Hz (电机额定频率)6-83 现场实际值r/min(电机额定转速)6-84 现场实际值Kw(电机额定输出功率)6-90 110 110（抱闸打开电压）6-91 110 110（抱闸维持电压）➢ 1. 编码器方向确认(6_75)选择1（实时显示电梯速度）手动释放主机抱闸（使用制动器松闸手柄）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
14 2020/5/4
77U 77N
GPS50K—井道信号
➢ 77U/77N 注意:上下强迫减速磁开关 被安装时需保证磁开关与 塑胶磁条正垂直，并且磁 开关与塑胶磁条的垂直间 距在5-10mm
15 2020/5/4
GPS50K—机房
1=编码器线 2=抱闸控制电缆 3=主机电源线 4=热敏电阻电缆
如果发现编码器极性错误：
3
➢改变Encoder polarity (6_65)参数符号（例如将1改成-1），重复测
试。
4
保存 (6_99)参数设为1
此参数值自动返回为0
19 2020/5/4
GPS50K-调试
➢ 2. 电机转动方向确认
步骤 1
操作 RDF(紧急电动)开关打到ON。
备注
2
尝试驱动电梯向下运行（使用紧 急电动运行按钮）
5
2020/5/4
GPS50K VS GPS50
➢ 主机区别:
SMB GPS50K
增量编 码器
两组独立抱 闸，取消抱 闸打开检测 开关，增加 PTC热敏电
阻
GPS50
正余弦 编码器
两组抱闸线圈为 同一电源
6
2020/5/4
GPS50K控制柜
7
2020/5/4
LCE控制系统 （无LCEDRV)
KR变频器
KDA模块
GPS50K控制柜
➢ KDA模块
BCX08抱闸模 块
DCBG板
8
2020/5/4
GPS50K控制柜
➢ KR变频器（自带能量回馈，无须制动电阻）
9
2020/5/4
GPS50K
➢ 称重装置
线性特性图
10 2020/5/4
GPS50K—井道信号
➢ 30/B30/61U/61N 4：U型磁开关支架 5：脉冲开关（61:N） 6：脉冲开关（61:U） 7：门区磁开关（30） 8：门区磁开关 (30B) 11：U型磁开关挡板
1
18 2020/5/4
GPS50K-调试
➢ 1ቤተ መጻሕፍቲ ባይዱ 编码器方向确认
RealTimeDisplay monitor
1
selection (6_75) 选 择 1 （ 实
时显示电梯速度）
手动释放主机抱闸（使用制动器松闸手柄）。
2
空载轿厢向上移动。
➢此参数值在主机上行转动时为正数；主机下行转动时为负数。
1：77N磁开关
2：77U磁开关
3：塑胶磁条（80*20*12mm）
Speed
C
3
2
m/s
77U/77N
2.5
5500mm
3.0
7500mm
1
注意:必须保证下强迫减速 磁开关77:N(XB26)对应的 塑胶磁条白色部分（S极） 在上方，而上强迫减速磁 开关77:U(XB25)对应的塑 胶磁条白色部分（S极）在
3
检查61:U, 77:N 和 77:S的LED灯是 61:N 的LED灯必须不亮。LCE板子上30
否亮
或 B30的灯必须亮。
4
确保Inspection speed (6_20)参数设 电梯井道的设置速度=检修速度
置为0.3。
5
激活控制器的设置模式
1 m/s(电梯额定速度) kg(电梯额定载重) mm（曳引轮直径） 0.25（提前开门速度） 10.37(主机类型） 3（抱闸类型） 8192（编码器脉冲数） 120（电机极限工作温度）
310 A (电机额定电流) Hz (电机额定频率) r/min(电机额定转速) Kw(电机额定输出功率) 110（抱闸打开电压） 110（抱闸维持电压）
GPS50K Training
Platform-GPS50K
➢ configuration:
SMLBCECPU40
KDM drive(with energy feedback)
Gearless motor
2
2020/5/4
Platform-GPS50
➢ configuration:
SMBBP304
SIEI drive
Gearless motor
3
2020/5/4
GPS50K
➢ 系统原理
4
2020/5/4
GPS50K技术参数
➢ configuration: 名称 控制系统 通讯方式 速度 载重 井道信号 电机编码器 电机热保护 称重装置 KR变频器载波频率
备注 LCE 串行通讯 2.5m/s,3.0m/s 800/1000/1250/1350/1600Kg Oscillators 增量编码器 PTC热敏电阻 电流（4~20mA)模拟量 3.5~10KHz,默认为5.5KHz
11 2020/5/4
GPS50K—井道信号
➢ 30/B30/61U/61N
• 先将隔磁挡板按右图方式垂直折起 （单开门时挡板样式如1所示；双开 门时挡板样式如2所示） • 安装平层开关（用螺丝固定与相应 护角板上沿处），然后待电梯开到 第一楼层平层位置时，再安装相应 的隔磁挡板(短隔磁板对应的开关为 61U和61N) 注意：1.挡板支架安装如果遇到导轨 拼接处则可以上移或下移挡板支架 并且调节支架组件安装孔位置来确 保平层位置的准确。
1 2
12 2020/5/4
GPS50K—井道信号
➢ 30/B30/61U/61N • 安装后必须保证挡板支架牢固地固 定在导轨上，竖直方向上不松动。 隔磁板与U型磁开关之间的相对位置
必须严格按照右参照图所示。 然后按此方法装好每一楼层的挡板
13 2020/5/4
GPS50K—井道信号
➢ 77U/77N
16 2020/5/4
检查主机电源电缆在各个终端是否接地：
• 电缆屏蔽层连接到主机外壳。 • 电缆屏蔽层连接到驱动模块的底板上。 • 接地线连接到驱动模块的接地夹。
GPS50K—机房
检查编码器电缆屏蔽线连接到驱动模 块的板子上。
17 2020/5/4
GPS50K-调试
➢ 参数确认
6-95 0 6-3 1.60 6-4 1000 6-6 480 6-39 0.50 6-60 0.00 6-61 1 6-64 0 6-67 100 6-80 0 6-81 0.0 6-82 0.0 6-83 0 6-84 0.0 6-90 200 6-91 115 6-99 0
3
如果轿厢无法向下运行，请关闭 电源开关，然后交换变频器模块 上主机电源电缆的两相序。
如果交换电源线相序，那么在电缆末端 做好标记，从而可以放心维护。
4
重复测试。
5
轿顶检修运行。
20 2020/5/4
GPS50K-调试
➢ 3. 楼层自学习 步骤 操作
备注
1
确保电梯处于紧急电动（RDF）模式下
2
将轿厢正好运行到最底楼层
