迈克耳孙干涉仪调节和使用实验工作报告
迈克尔逊干涉仪的调节和使用实验报告
a调节移动镜和参考镜后面的三个调节螺丝，将屏上观察到的两排亮点一一对应重合（其中各有一个最亮点要重合），使屏上能观察到等倾干涉条纹。
b调节粗动手轮和参考镜下的两个微调螺丝，使干涉条纹疏密适中，并处于屏的中央位置，并且使移动镜、分光板、补偿板的几何中心和等倾干涉条纹的中心基本在一条直线上。
1.等倾干涉
当M1、M2完全平行时，将获得等倾干涉，其干涉条纹的形状决定于来自光源平面上的入射角i（如图35-3所示），在垂直于观察方向的光源平面S上，自以O点为中心的圆周上各点发出的光以相同的倾角 ，入射到M1、M2之间的空气层，所以它的干涉图样是同心圆环，其位置取决于光程差L。
从图3 看出：
(1)
将数据表中的数据分成2组，采用逐差法进行处理，表中数据相对应的干涉条纹变化数N=50。
= = =
=
=
级亮圆纹不放改变m1m2的位置使其间隔增大但要保持2ecosikk不变则必须减小cosik来达到因此ik必须增大这就意味着干涉条纹从中心向外冒出减小cosik必然增大这就意味着ik所以相当于干涉圆环一个一个地向中心缩进环中心ik2k3时则干涉条纹就从中心冒出或向中心缩进始末两态的位置即可求出m2走过距离则可以计算出此时光波的波长n可见当m1m2之间的距离增大或减小实验内容和步骤一等倾干涉及激光波长的测定1

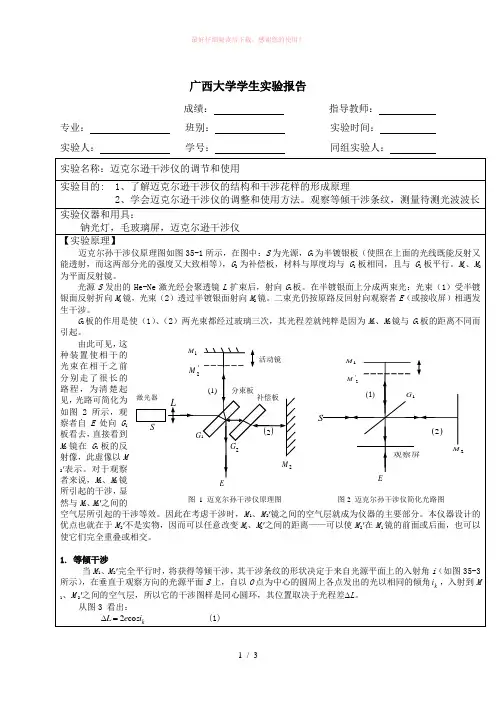

广西大学学生实验报告
成绩：指导教师：
专业：班别：实验时间：
实验人：学号：同组实验人：
实验名称：迈克尔逊干涉仪的调节和使用
实验目的: 1、了解迈克尔逊干涉仪的结构和干涉花样的形成原理
2、学会迈克尔逊干涉仪的调整和使用方法。观察倾干涉条纹，测量待测光波波长
实验仪器和用具：
钠光灯，毛玻璃屏，迈克尔逊干涉仪
迈克耳孙干涉仪的调节和使用实验报告

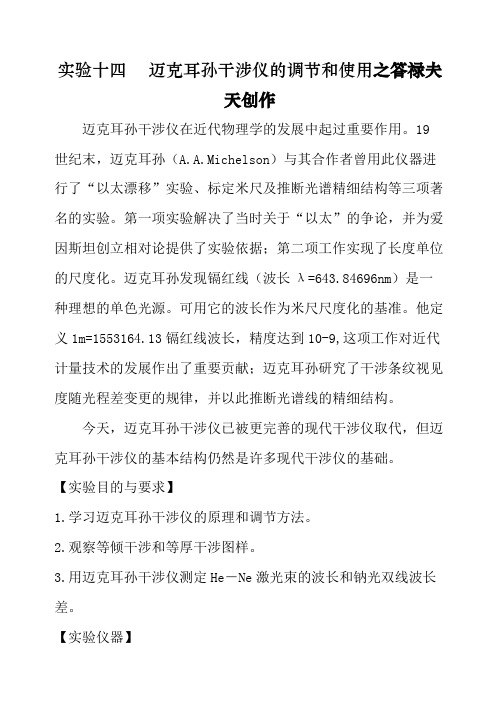

实验十四迈克耳孙干涉仪的调节和使用之答禄夫天创作迈克耳孙干涉仪在近代物理学的发展中起过重要作用。
19世纪末，迈克耳孙（A.A.Michelson）与其合作者曾用此仪器进行了“以太漂移”实验、标定米尺及推断光谱精细结构等三项著名的实验。
第一项实验解决了当时关于“以太”的争论，并为爱因斯坦创立相对论提供了实验依据；第二项工作实现了长度单位的尺度化。
迈克耳孙发现镉红线（波长λ=643.84696nm）是一种理想的单色光源。
可用它的波长作为米尺尺度化的基准。
他定义1m=1553164.13镉红线波长，精度达到10-9,这项工作对近代计量技术的发展作出了重要贡献；迈克耳孙研究了干涉条纹视见度随光程差变更的规律，并以此推断光谱线的精细结构。
今天，迈克耳孙干涉仪已被更完善的现代干涉仪取代，但迈克耳孙干涉仪的基本结构仍然是许多现代干涉仪的基础。
【实验目的与要求】1.学习迈克耳孙干涉仪的原理和调节方法。
2.观察等倾干涉和等厚干涉图样。
3.用迈克耳孙干涉仪测定He－Ne激光束的波长和钠光双线波长差。
【实验仪器】迈克耳孙干涉仪，He－Ne激光束，钠光灯，扩束镜，毛玻璃迈克耳孙干涉仪是应用光的干涉原理，丈量长度或长度变更的精密的光学仪器，其光路图如图7-1所示。
S-激光束；L-扩束镜；G1-分光板；G2-抵偿板；M1、M2-反射镜；E-观察屏。
图7-1迈克耳孙干涉仪光路图从氦氖激光器发出的单色光s，经扩束镜L将光束扩束成一个理想的发散光束，该光束射到与光束成45˚倾斜的分光板G1上，G1的后概况镀有铝或银的半反射膜，光束被半反射膜分成强度大致相同的反射光(1)和(2)。
这两束光沿着分歧的方向射到两个平面镜M1和M2上，经两平面镜反射至G1后汇合在一起。
仔细调节M1和M2，就可以在E处观察到干涉条纹。
G2为抵偿板，其资料和厚度与G1相同，用以抵偿光束(2)的光程，使光束(2)与光束(1)在玻璃中走过的光程大致相等。
迈克耳孙干涉仪的结构图如图7-2所示。
迈克尔逊干涉仪的调节和使用实验报告
迈克尔逊干涉仪的调节和使用实验报告一、仪器调节1.调整镜面平行度：首先放置迈克尔逊干涉仪的光源，然后用手将光源移动，调整反射平面镜的角度，使光线在迈克尔逊干涉仪的整个光路中都能自由传播。
2.调整分束镜：使用一张透明的玻璃片将光线分束，再观察平行光束通过分束镜后是否能刚好落在平面镜的表面上，如果不能，则需要调整分束镜的位置，直到两束光线都能够平行而且刚好敲在平面镜上。
3.调整反射镜：迈克尔逊干涉仪中的反射镜有一个活动镜面，需要调整其位置，使两束光线在平面镜上反射时能够准确地再次合成一束光线，从而形成干涉现象。
4.调整干涉条纹：最后，可以在观察屏幕上是否能够清晰地看到干涉条纹，在实验过程中可以适当调整光源的位置或者调整反射镜的倾斜角度，以获得更好的干涉效果。
二、实验使用1.实验准备：首先设置好迈克尔逊干涉仪，并确保调节好仪器，使光线能够正常穿过仪器。
2.实验操作：将待测光源置于迈克尔逊干涉仪的一个光路中，调整干涉仪中的反射镜位置，使干涉条纹清晰。
然后，改变待测光源的位置，测量干涉条纹的移动量，利用已知的反射器间距和探测器移动的距离，可以计算得到光的速度。
3.数据处理：使用测得的数据和已知的仪器参数，进行计算和分析。
根据测得的干涉条纹移动量和已知的反射器间距，利用干涉仪的原理和公式，计算得到光的速度。
5.讨论和结论：根据实验结果，对实验中的不确定因素进行讨论，并得出结论。
如果实验结果与理论值一致，说明测量方法正确并且仪器使用正常；如果存在差异，可以分析差异的原因，并进一步完善实验方法或改善仪器使用的条件。
总之，迈克尔逊干涉仪是一种常见的用于测量干涉现象的仪器，通过调节和使用可以进行光速测量、薄膜厚度测量等实验。
在进行实验操作时，需要注意仪器的准确调节和数据的准确处理，以确保实验结果的可靠性。
迈克耳孙干涉仪的调节和使用实验报告

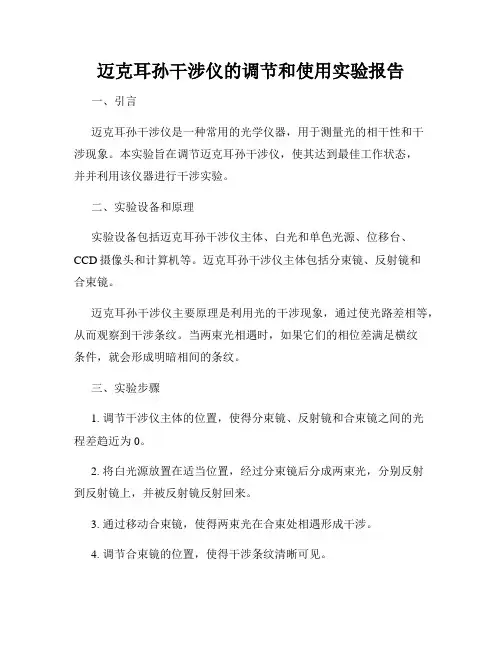

迈克耳孙干涉仪的调节和使用实验报告一、引言迈克耳孙干涉仪是一种常用的光学仪器，用于测量光的相干性和干涉现象。
本实验旨在调节迈克耳孙干涉仪，使其达到最佳工作状态，并并利用该仪器进行干涉实验。
二、实验设备和原理实验设备包括迈克耳孙干涉仪主体、白光和单色光源、位移台、CCD摄像头和计算机等。
迈克耳孙干涉仪主体包括分束镜、反射镜和合束镜。
迈克耳孙干涉仪主要原理是利用光的干涉现象，通过使光路差相等，从而观察到干涉条纹。
当两束光相遇时，如果它们的相位差满足横纹条件，就会形成明暗相间的条纹。
三、实验步骤1. 调节干涉仪主体的位置，使得分束镜、反射镜和合束镜之间的光程差趋近为0。
2. 将白光源放置在适当位置，经过分束镜后分成两束光，分别反射到反射镜上，并被反射镜反射回来。
3. 通过移动合束镜，使得两束光在合束处相遇形成干涉。
4. 调节合束镜的位置，使得干涉条纹清晰可见。
5. 更换为单色光源，重复步骤2到步骤4，观察干涉条纹。
四、实验结果与分析通过调节迈克耳孙干涉仪的位置和合束镜的位置，成功观察到了清晰的干涉条纹。
在白光照射下，观察到了彩色的干涉条纹，而在单色光照射下，干涉条纹呈现单色。
迈克耳孙干涉仪的调节对于实验结果具有重要影响。
当光路差为0时，能够最大程度地观察到干涉现象。
而合适的合束镜位置能够使干涉条纹清晰可见，提高实验的准确性。
五、实验中的注意事项1. 在调节干涉仪时，注意光源的位置和方向，避免对实验结果产生干扰。
2. 调节合束镜时，慢慢移动并观察干涉条纹的变化，找到最佳位置。
3. 在更换为单色光源时，确保光源的颜色稳定且纯净。
六、实验总结通过本次实验，我们学习了迈克耳孙干涉仪的调节和使用方法。
我们成功观察到了干涉条纹，并了解了调节干涉仪位置和合适的合束镜位置对实验结果的影响。
干涉现象在物理学和光学领域具有重要意义，对于检测光的相干性和波长测量等方面均有广泛应用。
因此，掌握迈克耳孙干涉仪的调节和使用方法对于进行相关实验具有重要意义。
迈克耳孙干涉仪的调节和使用实验报告
实验十四 迈克耳孙干涉仪的调节和使用“以太漂移”实验、标定米尺及推断光谱精细结构等三项着名的实验。
第一项实验解决了当时关于“以太”的争论，并为爱因斯坦创立相对论提供了实验依据；第二项工作实现了长度单位的标准化。
迈克耳孙发现镉红线（波长λ=643.84696nm ）是一种理想的单色光源。
可用它的波长作为米尺标准化的基准。
他定义1m=1553164.13镉红线波长，精度达到10-9,这项工作对近代计量技术的发展作出了重要贡献；迈克耳孙研究了干涉条纹视见度随光程差变化的规律，并以此推断光谱线的精细结构。
今天，迈克耳孙干涉仪已被更完善的现代干涉仪取代，但迈克耳孙干涉仪的基本结构仍然是许多现代干涉仪的基础。
【实验目的与要求】1.学习迈克耳孙干涉仪的原理和调节方法。
2.观察等倾干涉和等厚干涉图样。
3.用迈克耳孙干涉仪测定He －Ne 激光束的波长和钠光双线波长差。
【实验仪器】迈克耳孙干涉仪，He －Ne 激光束，钠光灯，扩束镜，毛玻璃迈克耳孙干涉仪是应用光的干涉原理，测量长度或长度变化的精密的光学仪器，其光路图如图7-1所示。
从氦氖激光器发出的单色光s ，经扩束镜L 将光束扩束成一个理想的发散光束，该光束射到与光束成45?倾斜的分光板G 1上，G 1的后表面镀有铝或银的半反射膜，光束被半反射膜分成强度大致相同的反射光(1)和(2)。
这两束光沿着不同的方向射到两个平面镜M 1和M 2上，经两平面镜反射至G 1后汇合在一起。
仔细调节M 1和M 2，就可以在E 处观察到干涉条纹。
G 2为补偿板，其材料和厚度与G 1相同，用以补偿光束(2)的光程，使光束(2)与光束(1)在玻璃中走过的光程大致相等。
迈克耳孙干涉仪的结构图如图7-2所示。
两平面镜M 1和M 2放置在相互垂直的两臂上。
其中平面镜M 2是固定的，平面镜M 1可在精密的导轨上前后移动，以便改变两光束的光程差，移动范围在0~100nm 内。
平面镜M 1、M 2的背后各有三个微调螺丝(图中的3、12)，S-激光束；L-扩束镜；G 1-分光板；G 2-补偿板；M 1、M 2-反射镜；E-观察屏。
迈克尔逊干涉仪的调整与使用实验报告
（1）了解迈克尔逊干涉仪的光学结构及干涉原理，学习其调节和使用方法；
（2）学习一种测定光波波长的方法，加深对等倾、等厚干涉的了理
（3）测量He-Ne激光波长。
二、实验使用仪器与材料
迈克尔逊干涉仪、钠光灯、毛玻璃屏、激光光源等。
3、实验步骤
【实验步骤】
观察扩展光源的等倾干涉条纹并测波长：
1点燃钠光灯，使之与分光板G１等高并且位于沿分光板和M１镜的中心线上，转动粗调手轮，使M１镜距分光板G１的中心与M１镜距分光板G１的中心大致相等(拖板上的标志线在主尺32 cm 位置)。
3再仔细调节M１镜的2个拉簧螺丝，直到把干涉环中心调到视场中央，并且使干涉环中心随观察者的眼睛左右、上下移动而移动，但干涉环不发生“涌出”或“陷入”现象，这时观察到的干涉条纹才是严格的等倾干涉。
4测钠光D双线的平均波长。先调仪器零点，方法是：将微调手轮沿某一方向(如顺时针方向)旋至零，同时注意观察读数窗刻度轮旋转方向；保持刻度轮旋向不变，转动粗调手轮，让读数窗口基准线对准某一刻度，使读数窗中的刻度轮与微调手轮的刻度轮相互配合。
5始终沿原调零方向，细心转动微调手轮，观察并记录每“涌出”或“陷入”100个干涉环时，M１镜位置，连续记录5次。
四、实验数据整理与归纳
N =50
I
圈数
位置I
1
0
30.27615
2
50
30.28768
3
100
30.29872
4
150
30.31034
5
200
30.32429
6
250
30.33202
7
300
2在光源与分光板G１之间插入针孔板，用眼睛透过G１直视M２镜，可看到2组针孔像。细心调节M１镜后面的 3 个调节螺钉，使 2 组针孔像重合，如果难以重合，可略微调节一下M２镜后的3个螺钉。当2组针孔像完全重合时，就可去掉针孔板，换上毛玻璃，将看到有明暗相间的干涉圆环，若干涉环模糊，可轻轻转动粗调手轮，使M２镜移动一下位置，干涉环就会出现。
迈克耳孙干涉仪的调节和使用实验报告
实验十四 迈克耳孙干涉仪的调节和使用迈克耳孙干涉仪在近代物理学的发展中起过重要作用。
19世纪末，迈克耳孙（A.A.Michelson ）与其合作者曾用此仪器进行了“以太漂移”实验、标定米尺及推断光谱精细结构等三项著名的实验。
第一项实验解决了当时关于“以太”的争论，并为爱因斯坦创立相对论提供了实验依据；第二项工作实现了长度单位的标准化。
迈克耳孙发现镉红线（波长λ=643.84696nm ）是一种理想的单色光源。
可用它的波长作为米尺标准化的基准。
他定义1m=1553164.13镉红线波长，精度达到10-9,这项工作对近代计量技术的发展作出了重要贡献；迈克耳孙研究了干涉条纹视见度随光程差变化的规律，并以此推断光谱线的精细结构。
今天，迈克耳孙干涉仪已被更完善的现代干涉仪取代，但迈克耳孙干涉仪的基本结构仍然是许多现代干涉仪的基础。
【实验目的与要求】1.学习迈克耳孙干涉仪的原理和调节方法。
2.观察等倾干涉和等厚干涉图样。
3.用迈克耳孙干涉仪测定He －Ne 激光束的波长和钠光双线波长差。
【实验仪器】迈克耳孙干涉仪，He －Ne 激光束，钠光灯，扩束镜，毛玻璃迈克耳孙干涉仪是应用光的干涉原理，测量长度或长度变化的精密的光学仪器，其光路图如图7-1所示。
从氦氖激光器发出的单色光s ，经扩束镜L 将光束扩束成一个理想的发散光束，该光束射到与光束成45˚倾斜的分光板G 1上，G 1的后表面镀有铝或银的半反射膜，光束被半反射膜分成强度大致相同的反射光(1)和(2)。
这两束光沿着不同的方向射到两个平面镜M 1和M 2上，经两平面镜反射至G 1后汇合在一起。
仔细调节M 1和M 2，就可以在E 处观察到干S-激光束；L-扩束镜；G 1-分光板；G 2-补偿板；M 1、M 2-反射镜；E-观察屏。
图7-1迈克耳孙干涉仪光路图涉条纹。
G2为补偿板，其材料和厚度与G1相同，用以补偿光束(2)的光程，使光束(2)与光束(1)在玻璃中走过的光程大致相等。
迈克耳孙干涉仪的调节和使用实验报告
实验十四 迈克耳孙干涉仪的调节和使用迈克耳孙干涉仪在近代物理学的发展中起过重要作用。
19世纪末，迈克耳孙（A.A.Michelson ）与其合作者曾用此仪器进行了“以太漂移”实验、标定米尺及推断光谱精细结构等三项著名的实验。
第一项实验解决了当时关于“以太”的争论，并为爱因斯坦创立相对论提供了实验依据；第二项工作实现了长度单位的标准化。
迈克耳孙发现镉红线（波长λ=643.84696nm ）是一种理想的单色光源。
可用它的波长作为米尺标准化的基准。
他定义1m=1553164.13镉红线波长，精度达到10-9,这项工作对近代计量技术的发展作出了重要贡献；迈克耳孙研究了干涉条纹视见度随光程差变化的规律，并以此推断光谱线的精细结构。
今天，迈克耳孙干涉仪已被更完善的现代干涉仪取代，但迈克耳孙干涉仪的基本结构仍然是许多现代干涉仪的基础。
【实验目的与要求】1.学习迈克耳孙干涉仪的原理和调节方法。
2.观察等倾干涉和等厚干涉图样。
3.用迈克耳孙干涉仪测定He －Ne 激光束的波长和钠光双线波长差。
【实验仪器】迈克耳孙干涉仪，He －Ne 激光束，钠光灯，扩束镜，毛玻璃迈克耳孙干涉仪是应用光的干涉原理，测量长度或长度变化的精密的光学仪器，其光路图如图7-1所示。
从氦氖激光器发出的单色光s ，经扩束镜L 将光束扩束成一个理想的发散光束，该光束射到与光束成45˚倾斜的分光板G 1上，G 1的后表面镀有铝或银的半反射膜，光束被半反射膜分成强度大致相同的反射光(1)和(2)。
这两束光沿着不同的方向射到两个平面镜M 1和M 2上，经两平面镜反射至G 1后汇合在一起。
仔细调节M 1和M 2，就可以在E 处观察到干S-激光束；L-扩束镜；G 1-分光板；G 2-补偿板；M 1、M 2-反射镜；E-观察屏。
图7-1迈克耳孙干涉仪光路图涉条纹。
G2为补偿板，其材料和厚度与G1相同，用以补偿光束(2)的光程，使光束(2)与光束(1)在玻璃中走过的光程大致相等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验十四 迈克耳孙干涉仪的调节和使用迈克耳孙干涉仪在近代物理学的发展中起过重要作用。
19世纪末，迈克耳孙（A.A.Michelson ）与其合作者曾用此仪器进行了“以太漂移”实验、标定米尺及推断光谱精细结构等三项著名的实验。
第一项实验解决了当时关于“以太”的争论，并为爱因斯坦创立相对论提供了实验依据；第二项工作实现了长度单位的标准化。
迈克耳孙发现镉红线（波长λ=643.84696nm ）是一种理想的单色光源。
可用它的波长作为米尺标准化的基准。
他定义1m=1553164.13镉红线波长，精度达到10-9,这项工作对近代计量技术的发展作出了重要贡献；迈克耳孙研究了干涉条纹视见度随光程差变化的规律，并以此推断光谱线的精细结构。
今天，迈克耳孙干涉仪已被更完善的现代干涉仪取代，但迈克耳孙干涉仪的基本结构仍然是许多现代干涉仪的基础。
【实验目的与要求】1.学习迈克耳孙干涉仪的原理和调节方法。
2.观察等倾干涉和等厚干涉图样。
3.用迈克耳孙干涉仪测定He －Ne 激光束的波长和钠光双线波长差。
【实验仪器】迈克耳孙干涉仪，He －Ne 激光束，钠光灯，扩束镜，毛玻璃迈克耳孙干涉仪是应用光的干涉原理，测量长度或长度变化的精密的光学仪器，其光路图如图7-1所示。
从氦氖激光器发出的单色光s ，经扩束镜L 将光束扩束成一个理想的发散光束，该光束射到与光束成45˚倾斜的分光板G 1上，G 1的后表面镀有铝或银的半反射膜，光束被半反射膜分成强度大致相同的反射光(1)和(2)。
这两束光沿着不同的方向射到两个平面镜M 1和M 2上，经两平面镜反射至G 1后汇合在一起。
仔细调节M 1和M 2，就可以在E 处观察到干S-激光束；L-扩束镜；G 1-分光板；G 2-补偿板；M 1、M 2-反射镜；E-观察屏。
图7-1迈克耳孙干涉仪光路图涉条纹。
G2为补偿板，其材料和厚度与G1相同，用以补偿光束(2)的光程，使光束(2)与光束(1)在玻璃中走过的光程大致相等。
迈克耳孙干涉仪的结构图如图7-2所示。
两平面镜M1和M2放置在相互垂直的两臂上。
其中平面镜M2是固定的，平面镜M1可在精密的导轨上前后移动，以便改变两光束的光程差，移动范围在0~100nm内。
平面镜M1、M2的背后各有三个微调螺丝(图中的3、12)，用以改变平面镜M1、M2的角度。
在平面镜M2的下端还附有两个相互垂直的拉簧螺丝10、11，可以细调平面镜M2的倾斜度。
移动平面镜M1有两种方式：一是旋转粗调手轮7可以较快地移动M1：二是旋转微调鼓轮9可以微量移动M1(如果迈克耳孙干涉仪有紧固螺丝8，则在转动微调鼓轮前，先要拧紧紧固螺丝8，转动粗调手轮前必须松开紧固螺丝8，否则会损坏精密丝杆。
若没有紧固螺丝，直接旋转微调鼓轮9则可微量移动M1)。
平面镜M1的位置读数由三部分组成：从导轨上读出毫米以上的值；从仪器窗口的刻度盘上读到0.01mm；在微动手轮上最小刻度值为0.0001mm，还可估读到0.0001mm的1/10。
【实验原理】一、等倾干涉条纹等倾干涉条纹是迈克耳孙干涉仪所能产生的一种重要的干涉图样。
如图7-1和图7-3所示，当M 1和M 2垂直时，像M '2是M 2对半反射膜的虚象，其位置在M 1附近。
当所用光源为单色扩展光源时，我们在E 处观察到的干涉条纹可以看作实反射镜M 1和虚反射镜M '2所反射的光叠加而成的。
设d 为M 1、M '2间的距离，θ为入射光束的入射角，θ'为折射角，由于M 1、M '2间是空气层，折射率n=1，θ=θ'。
当一束光入射到M 1、M 2镜面而分别反射出(1)、(2)两条光束时，由于(1)、(2)来自同一光束，是相干的，两光束的光程差δ为θθθθδcos 2sin 2cos 2d tg d dAD BC AC =-=-+= 当d 一定时，光程差δ随着入射角θ的变化而改变，同一倾角的各对应点的两反射光线都具有相同的光程差，这样的干涉，其光强分布由各光束的倾角决定，称为等倾干涉条纹。
当用单色光入射时，我们在毛玻璃屏上观察到的是一组明暗相间的同心圆条纹，而干涉条纹的级次以圆心为最大(因δ=2dcon θ=m λ，当d 一定时，θ越小，con θ越大，m 的级数也就越大)。
当d 减小(即M 1向M '2靠近)时，若我们跟踪观察某一圈条纹，将看到该干涉环变小，向中心收缩(因d 变小，对某一圈条纹2dcon θ保持恒定，此时θ就要变小)。
每当d 减小λ/2，干涉条纹就向中心消失一个。
当M 1与M '2接近时，条纹变粗变疏。
当M 1与M '2完全重合(即d=0)时，视场亮度均匀。
当M 1继续沿原方向前进时，d 逐渐由零增加，将看到干涉条纹一个一个地从中心冒出来，每当d 增加λ/2，就从中间冒出一个，随着d 的增加，条纹重叠成模糊一片，图7-4表示d 变化时对于干涉条纹的影响。
二、测量光波的波长在等倾干涉条件下，设M 1移动距离∆d ，相应冒出(或消失)的圆条纹数N ，则λN d 21=∆ (1) 由上式可见，我们从仪器上读出∆d ，同时数出相应冒出(或消失)的圆条纹数N ，就可以计算出光波的波长λ。
*三、等厚干涉条纹若M 1不垂直M 2，即M 1与M '2不平行而有一微小的夹角，且在M 1与M '2相交处附近，两者形成劈形空气膜层。
此时将观察到等厚干涉条纹，凡劈上厚度相同的各点具有相同的光程差，由于劈形空气层的等厚点的轨迹是平行于劈棱(即M 1与M '2的交线)的直线，所以等厚干涉条纹也是平行于M 1与M '2的交线的明暗相间的直条纹。
当M 1与M '2相距较远时，甚至看不到条纹。
若移动M 1使M 1与M '2的距离变小时，开始出现清晰地条纹，条纹又细又密，且这些条纹不是直条纹，一般是弯曲的条纹，弯向厚度大的一侧，即条纹的中央凸向劈棱。
在M 1接近M '2的过程中，条纹背离交线移动，并且逐渐变疏变粗，当M 1与M '2相交时，出现明暗相间粗而疏的条纹。
其中间几条为直条纹，两侧条纹随着离中央条纹变远，而微显弯曲。
随着M 1继续沿着原方向移动时，M 1与M '2之间的距离逐渐增大，条纹由粗疏逐渐变得细密，而且条纹逐渐朝相反方向弯曲。
当M 1与M '2的距离太大时，条纹就模糊不清。
图7-5表示M 1与M '2距离变化引起干涉条纹的变化。
四、测定钠光双线(D 1D 2)的波长差当M 1与M '2相平行时，得到明暗相间的圆形干涉条纹。
如果光源是绝对单色的，则当M 1镜缓慢地移动时，虽然视场中条纹不断涌出或陷入，但条纹的视见度应当不变。
设亮条纹光强I 1，相邻暗条纹光强为I 2，则视见度V 可表示为2121I I I I V +-=视见度描述的是条纹清晰的程度。
如果光源中包含有波长λ1和λ2相近的两种光波，而每一列光波均不是绝对单色，以钠黄光为例，它是由中心波长λ1=589.0nm 和λ2=589.6nm 的双线组成，波长差为0.6nm 。
每一条谱线又有一定的宽度，如图7-6所示，由于双线波长差∆λ与中心波长相比甚小，故称之为准单色光。
用这种光源照明迈克耳孙干涉仪，它们将各自产生一套干涉图，干涉场中的强度分布则是两组干涉条纹的非相干叠加，由于λ1和λ2有微小的差异，对应λ1的亮环的位置和对应λ2的亮环的位置，将随d 的变化，而呈周期的重合和错开，因此d 变化时，视场中所见叠加后的干涉条纹交替出现“清晰”和“模糊”甚至消失。
设在d 值为d 1时，λ1和λ2均为亮条纹，视见度最佳，则有211λmd =，222λnd = (m 、n 为整数)如果λ1>λ2，当d 值增加到d 2，若满足 ()212λK m d +=，()25.022λ++=K n d (K 为整数)此时对λ1是亮条纹，对λ2则为暗条纹，视见度最差(可能分不清条纹)，从视见度最佳到最差，M 1移动的距离为()25.022112λλ+==-=∆K Kd d d由()25.0221λλ+=K K 和2112λK d d =-消去K 可得二次波长差∆λ()()1221212212144d d d d -=-=-=∆λλλλλλ式中12λ为λ1、λ2的平均值。
因为视见度最差时，M 1的位置对称地分布在视见度最佳位置的两侧，所以相邻视见度最差的M 1移动距离∆d 与∆λ的关系为()122122d d -=∆λλ (2)【实验内容】 *必做内容1.调节迈克耳孙干涉仪，观察等倾干涉(1)用He-Ne 激光器作光源，使入射光束大致垂直平面镜M 2。
在激光器前放一孔屏(或直接利用激光束的出射孔)，激光器经孔屏射向平面镜M 2，遮住平面镜M 1，用自准直法调节M 2背后的三个微调螺丝(必要时，可调节底角螺丝)，使由M 2反射回来的一组光点像中的最亮点返回激光器中，此时入射光大致垂直平面镜M 2。
(2)使平面镜M 1和M 2大致垂直。
遮住平面镜M 2，调节平面镜M 1背后的三个微调螺丝，使由M 1反射回来的一组光点像中的最亮点返回激光器中，此时平面镜M 1和M 2大致相互垂直。
(3)观察由平面镜M 1、M 2反射在观察屏上的两组光点像，再仔细微调M 1、M 2背后的三个调节螺丝，使两组光点像中最亮的两点完全重合。
(4)在光源和分光板G 1之间放一扩束镜，则在观察屏上就会出现干涉条纹。
缓慢、细心地调节平面镜M 2下端的两个相互垂直的拉簧微调螺丝，使同心干涉条纹位于观察屏中心。
2.测量He-Ne 激光束的波长(1)移动M 1改变d ，可以观察到视场中心圆条纹向外一个一个冒出(或向内一个一个消失)。
开始记数时，记录M 1镜的位置读数d 1。
(2)数到圆条纹从中心向外冒出100个时，再记录M 1镜的位置读数d 2。
(3)利用式(1)，计算He-Ne 激光束的波长λ。
(4)重复上述步骤三次，计算出波长的平均值λ。
最后与公认值λ0=632.8nm 比较，计算百分误差B 。
【实验数据记录】表1 测量He-Ne 激光束的波长 100=N 次数 m m /1dm m /2d()m m /12d d d -=∆Nnm /λ平均值1 34.02721 34.06121 0.03400 100 680.0 631.72 34.03276 34.06412 0.03136 100 627.23 34.03605 34.06768 0.03163 100 632.64 34.03938 34.07015 0.03077 100 615.4 5 34.04261 34.07332 0.03071 100 614.26 34.0455234.076550.03103100620.6表2 测量钠光双线(D 1D 2)的波长差 11=N序号0 1 2 3 4 m m /1d28.43 28.79 29.08 29.37 29.67 序号11 12 13 14 15 m m /2d31.7131.9932.2832.5832.87【数据处理与分析】1.计算He-Ne 激光的波长的平均值及其不确定度，写出测量结果；与公认值nm 8.6320=λ比较，计算百分误差B 。
