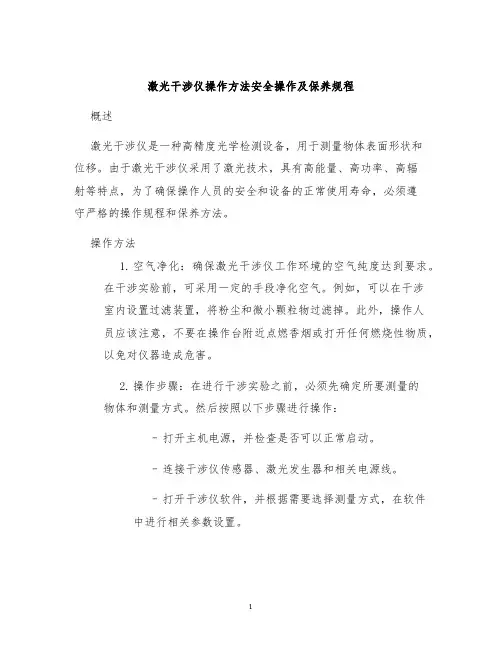

激光干涉仪操作方法安全操作及保养规程
激光干涉仪操作方法安全操作及保养规程概述激光干涉仪是一种高精度光学检测设备，用于测量物体表面形状和位移。
由于激光干涉仪采用了激光技术，具有高能量、高功率、高辐射等特点，为了确保操作人员的安全和设备的正常使用寿命，必须遵守严格的操作规程和保养方法。
操作方法1.空气净化：确保激光干涉仪工作环境的空气纯度达到要求。
在干涉实验前，可采用一定的手段净化空气。
例如，可以在干涉室内设置过滤装置，将粉尘和微小颗粒物过滤掉。
此外，操作人员应该注意，不要在操作台附近点燃香烟或打开任何燃烧性物质，以免对仪器造成危害。
2.操作步骤：在进行干涉实验之前，必须先确定所要测量的物体和测量方式。
然后按照以下步骤进行操作：–打开主机电源，并检查是否可以正常启动。
–连接干涉仪传感器、激光发生器和相关电源线。
–打开干涉仪软件，并根据需要选择测量方式，在软件中进行相关参数设置。
–开始干涉实验，并观察测量结果的变化。
如果测量结果不正常，可以检查仪器，重新调整参数，直到测量结果准确为止。
–实验结束后，必须关闭主机电源和软件，并拆除相关连接线。
3.注意事项：在激光干涉仪实验过程中，应注意以下事项：–不要让射线直接照射到人眼或皮肤上，以免损伤肌肤和视力。
–操作人员应该戴上眼部和手部防护装置，以免被激光射线伤害。
–不要将仪器暴露在高温、潮湿或强磁场等环境下，以免对设备造成危害。
–在操作过程中，不要随意拆卸或改变设备的结构和参数设置。
安全操作为了确保激光干涉仪的安全操作，必须注意以下几点：1.技能培训：在操作激光干涉仪前，应有一定的知识和技能培训，熟悉仪器的工作原理、操作方法和安全操作方法等。
2.防护措施：必须使用符合标准要求的眼部和手部防护装置，避免激光射线对人体造成危害。
3.设备维护：对激光干涉仪设备进行定期维护和检查，及时更换损坏的零部件，确保设备的正常运行。
4.非专业人员禁止操作：只有受过专业培训的人员才能够操作激光干涉仪。
保养规程为了保证激光干涉仪长期稳定运行和延长其使用寿命，必须遵守以下保养规程：1.设备清洁：定期对仪器进行清洗和除尘处理，保持设备清洁和干燥。
激光干涉仪日常使用需注意的事项
激光干涉仪日常使用需注意的事项激光干涉仪是一种用于测量长度变化以及形状改变的精密测量工具。
在实际应用中，使用激光干涉仪需要注意以下事项：1. 安全使用激光干涉仪使用激光技术，因此在使用时需要注意安全问题。
特别是在激光发射时，应尽量避免激光束直接照射人眼，因为激光对眼睛具有破坏性。
使用激光干涉仪时，应戴上适当的防护眼镜以保护双眼。
在连接器和接口处还需注意检查线路是否正确连接，避免发生短路，防止发生电击事故。
2. 操作注意事项使用激光干涉仪进行测量时，应注意以下操作事项：2.1 清洁镜面由于测量精度的高要求，激光干涉仪需要保证测量位置的光路通畅，因此需要在使用前定期清洁镜面。
清洁时应注意使用干净的棉布或专门清洁镜面的纸巾来擦拭，不能使用普通的纸巾和织物等材料，以免刮伤镜面。
2.2 避免光源遮挡在进行测量时，应避免被测物体遮挡光源，这样会导致干涉光路无法正常形成，造成测量误差。
2.3 避免环境光干扰激光干涉仪在环境光较强的情况下容易受到干扰，会导致测量结果失准。
因此使用时应尽量避免在有直射光线的地方使用。
在使用时应关闭室内强光源、卸下手表和首饰等反光性物体，并在测量的时候采用防干扰措施进行保护。
2.4 保持仪器水平使用激光干涉仪时应保持仪器水平，尽量避免颠簸和震动，因为任何形式的移动和震动都会对测量结果产生干扰，导致误差增多。
3. 仪器维护激光干涉仪是一件精密仪器，在日常使用中，要注意长期维护和保养。
需要定期对激光干涉仪进行检查和校准，以确保测量结果准确。
在仪器存放时，要尽量保持仪器干燥、不受潮湿、不受环境温度引起的影响。
以上是使用激光干涉仪时需要注意的几个方面，只有在细心用心的操作下，才能够更加准确稳定地获取到精度精细的测量结果。
激光干涉仪的维护与保养及故障处理
激光干涉仪的维护与保养及故障处理激光干涉仪是以光波为载体，以光波波长为单位的高精度、高灵敏度检测设备，在高端制造领域应用广泛。
SJ6000激光干涉仪采用美国进口高稳定氦氖激光器、激光双纵模热稳频技术，实现快速(约6分钟)、高精度(0.05ppm)、抗干扰能力强、长期稳定性好的激光输出；采用高精度环境补偿模块、高精度激光干涉信号处理系统、高性能计算机控制系统技术，结合线性镜组能实现0.5ppm精度的线性测量；结合相应镜组还能实现角度、直线度（平行度）、平面度、垂直度、回转轴等参数的测量，并进行动态分析。
SJ6000激光干涉仪产品具有测量精度高、测量速度快、测量范围大、分辨力高等优点。
通过与不同的光学组件结合，可以实现对线性、角度、平面度、直线度（平行度）、垂直度、回转轴等参数的精密测量，并能对设备进行速度、加速度、频率-振幅、时间-位移等动态性能分析。
在相关软件的配合下，可自动生成误差补偿方案，为设备误差修正提供依据。
1.维护保养说明：1.1. 仪器运输要求不用设备时需将激光器出光口前盖，旋转90度，防止外部粉尘进入激光头内部。
对仪器要小心轻放，避免强烈的冲击震动。
1.2. 仪器保存要求附件应统一放在附件箱，需防撞、防划伤。
激光干涉仪要设置专库存放，环境要求干燥、通风、防震、防雾、防尘、防锈。
仪器应保持干燥。
各种仪器均不可受压、受冻、受潮或受高温，仪器箱不要靠近火炉或暖气管。
保持光学镜的干燥、清洁。
不可拆卸，不可手摸。
1.3. 光学镜维护尽量不要去擦拭仪器的反光镜、分光镜等，如必须擦拭则应当使用无磨蚀性镜片纸和眼睛清洁布轻轻擦拭。
清洁时使用适合眼睛的清洗液或类似的清洁剂，严禁丙酮擦拭。
2. 常见故障处理：故障一、仪器开机上电后，电源指示灯不亮。
（1）仪器急停开关没有旋出来。
请将急停开关顺时针旋出。
（2）电源没插好。
请检查电源线是否正常上电。
故障二、开启测量软件后，连接不上。
（1）确认仪器电源是否已经开启，急停开关是否处于弹起的状态。

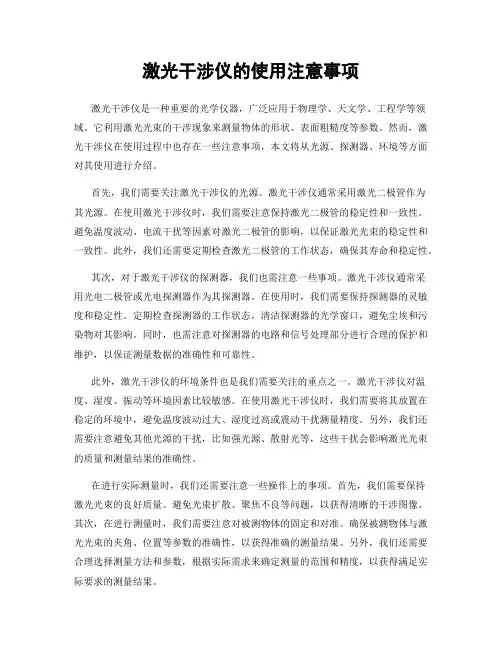

激光干涉仪的使用注意事项
激光干涉仪的使用注意事项激光干涉仪是一种重要的光学仪器，广泛应用于物理学、天文学、工程学等领域。
它利用激光光束的干涉现象来测量物体的形状、表面粗糙度等参数。
然而，激光干涉仪在使用过程中也存在一些注意事项，本文将从光源、探测器、环境等方面对其使用进行介绍。
首先，我们需要关注激光干涉仪的光源。
激光干涉仪通常采用激光二极管作为其光源。
在使用激光干涉仪时，我们需要注意保持激光二极管的稳定性和一致性。
避免温度波动、电流干扰等因素对激光二极管的影响，以保证激光光束的稳定性和一致性。
此外，我们还需要定期检查激光二极管的工作状态，确保其寿命和稳定性。
其次，对于激光干涉仪的探测器，我们也需注意一些事项。
激光干涉仪通常采用光电二极管或光电探测器作为其探测器。
在使用时，我们需要保持探测器的灵敏度和稳定性。
定期检查探测器的工作状态，清洁探测器的光学窗口，避免尘埃和污染物对其影响。
同时，也需注意对探测器的电路和信号处理部分进行合理的保护和维护，以保证测量数据的准确性和可靠性。
此外，激光干涉仪的环境条件也是我们需要关注的重点之一。
激光干涉仪对温度、湿度、振动等环境因素比较敏感。
在使用激光干涉仪时，我们需要将其放置在稳定的环境中，避免温度波动过大、湿度过高或震动干扰测量精度。
另外，我们还需要注意避免其他光源的干扰，比如强光源、散射光等，这些干扰会影响激光光束的质量和测量结果的准确性。
在进行实际测量时，我们还需要注意一些操作上的事项。
首先，我们需要保持激光光束的良好质量。
避免光束扩散、聚焦不良等问题，以获得清晰的干涉图像。
其次，在进行测量时，我们需要注意对被测物体的固定和对准。
确保被测物体与激光光束的夹角、位置等参数的准确性，以获得准确的测量结果。
另外，我们还需要合理选择测量方法和参数，根据实际需求来确定测量的范围和精度，以获得满足实际要求的测量结果。
总之，激光干涉仪是一种应用广泛的光学仪器，其使用注意事项需要我们在光源、探测器、环境等方面加以关注。
激光干涉仪使用技巧讲解.doc
厨ｆ静堂鸯溅斌技术）２００７亭第弘誊第｛Ｏ麓激光干预仪使用技巧ＰｒｅｃｉｓｅＧ口洫ｔｏＶｓｉｎｅａＬａｓｅｒＩｎｔｅｒｆｅｒｏｍｅｔｅｒ魏纯（广州市计最检测技术研究院，广东广州５１００３０）瓣萎：本文谈论了激光予涉仪在使用巾的准直等技礴，用户在实质使用中增添葺芒件以及保护巾邋蓟的同舔。
燕键词：激光平涉仪；准直ｌ前言高性能激光干预仪拥有迅速、高正确丈量的长处，是校准数字机床、坐标丈量机及其余定位装置精度及线性指标最常用的标准仪器，弦者所在单位使用的是英国ＲＥＮＩＳＨＡＷ公闭生产的ＭＬｌ０激光干预仪，拥有性能稳固，使罱方便等特色。
经过较长时闯使用，作者以为丈量人员除了要考虑环境、温度、原理等影响丈量的惯例要素外，掌握一些激光干预仪的使用技巧会使丈量互作事半功倍。
２原理介绍ＭＬｌ０激光干预仪是依据光学千涉基来源理设计磊成酌。
从ＭＬｌ０激光器射出的激光束有单调频次，其标称波长隽０．６３３ｐＬＩｎ，且其长久波长稳固健（真空状态）要高于０．１ｐｐｍ。
当此光束到达偏振分光镜时，会被分为两道光束一一道反射光糯一道透射光。
这两道光射向其反光镜，而后透过分光镜反射圈去，在激秃顶内的探测器形成一道干预光束。
若光程差没有任俺变讫，探测器会在樵长性秘楣潢性于涉的两极找到稳固的信号。
若光程差的确有变化，探测器会在每一次光程改变时，在相长性和相消性干预的弼极找到改动的信号。
这些变化（援格）会被计算并用来丈量两个光程闻的差别变化。
丈量的光程就是栅格数乘以光束大概一半的波长。
值褥注意的是，激光束的波长取决于所经过敖空气折射率。
因为空气折射率会跟着温度、压力和相对湿度而变化，用来计算测蹩值的波长值可能需要加以李｝偿，以配合这魍环境参数豹改变。
实质上就丈量正确度而言，此类赔偿在进行线性位移（定位精度）丈量，特别是量程较大时，特别重要。
３激光干预仪使用技巧３．１Ｚ轴激光光路迅速准直方法用激光干预仪进行线性丈量时，不论是数字机床、仍是坐标测燮枫，ｚ轴丈量酵激光光路的礁童榻对Ｘ、Ｙ轴准直来说，要困难的多。
使用激光干涉仪进行长度测量的技巧与注意事项
使用激光干涉仪进行长度测量的技巧与注意事项激光干涉仪是一种常用的精密测量设备，广泛应用于科技研究、工程测量和制造领域。
它通过使用激光干涉原理，可以实现高精度的长度测量。
然而，使用激光干涉仪进行测量并非易事，需要掌握一些技巧和注意事项。
本文将介绍一些常用的技巧与注意事项，以帮助读者正确地使用激光干涉仪进行长度测量。
首先，在使用激光干涉仪进行测量前，要确保仪器处于良好的工作状态。
检查激光源是否正常工作，激光束是否稳定，以及干涉信号是否清晰。
如果有异常情况，需要及时修复或更换设备。
此外，应在使用过程中避免仪器受到撞击和振动，以免影响测量结果的精确性。
其次，在进行测量时，要注意调节测量系统的各项参数。
首先，要调整光源的功率和聚焦距离，使激光束能够精确照射到被测物体上。
然后，根据被测物体的特点选择合适的测量范围和放大倍数，以确保干涉信号的清晰可见。
此外，还需要调整干涉仪的分束板和叠加板，使干涉图样对称清晰，以便准确地读取测量结果。
在进行测量时，还需要注意环境因素对测量结果的影响。
激光干涉仪对温度和空气流动比较敏感，因此应尽量在稳定的温度条件下进行测量，并避免有风的地方。
此外，需要注意避免干扰源的存在，如强光和电磁场等，因为这些干扰源可能会导致干涉信号的变化，从而影响测量的准确性。
另外，为了获得更准确的测量结果，可以采取一些提高精度的措施。
首先，测量前应对被测物体进行清洁，以避免因灰尘或污渍对测量结果产生误差。
其次，可以采用多点测量的方法，将多个测量值取平均，以降低随机误差的影响。
此外，可以通过对比和校准的方式，确定测量系统的零点，从而提高测量的绝对精度。
最后，使用激光干涉仪进行测量时，要注意数据的处理和分析。
首先，要合理选择数据采集的频率和时间间隔，以充分反映被测物体的变化情况。
其次，对于连续变化的信号，可以进行插值或拟合处理，以获得更精确的测量结果。
最后，要注意对测量结果进行误差分析，评估测量的精确性和可靠性，并及时修正和改进测量的方法和装置。
SJ6000激光干涉仪解决机床夏天精度偏差大难题
SJ6000激光干涉仪解决机床夏天精度偏差大难题烈日当空照，厂房温度高，机床精度糟，小编来支招。
温度最重要，精度关键招，误差这里找，一一来说道。
我们有这样的困惑：1.机床每次开机，前4个小时，加工工件是不稳定的。
为什么？2.长度计量室，温度要求控制在20℃左右。
为什么？3.夏天加工铝件精度尺寸普遍负偏差。
为什么？4.激光干涉仪测量设备定位精度，早上测，下午测，定位精度不一致。
为什么？前面4个困惑，有一个共性，就是温度在变化。
先说说材料的膨胀系数。
激光波长：1ppm(温度变化1℃，1000mm长度变化1um)大理石：8ppm(温度变化1℃，1000mm长度变化8um)钢带光栅：10ppm(温度变化1℃，1000mm长度变化10um)钢铁：11.7PPm(温度变化1℃，1000mm长度变化11.7um)铝：22ppm(温度变化1℃，1000mm长度变化22um)材料有热胀冷缩的特性，而我们所说的长度都是基于20℃下测得物体的长度。
因此为了减小不同温度下长度的换算误差，长度计量室温度规定在20℃附近就不难理解。
机床每次开机，机床运行发热，丝杆温度上升，但此时加工工件温度不变，造成丝杆在拉升，工件没有拉升，反馈的结果就是加工精度不稳定。
当机床发热与散热达到热平衡以后，加工精度趋于稳定，此持续时间大约2~4小时不等。
题外话：某些高精度机床，开机启动时有大约30分钟暖机程序，此时机床自动运行锁定，当丝杆的温度传感器检测到温度上升到工作阈值时才能正常使用。
现在做一个简单的数学题。
某机床于春季20℃时校准合格，校准后生产的铝件1000mm误差极小。
夏天厂内温度30℃，机床丝杆温度与被加工的铝材工件长时间恒温都是30℃。
现铝件加工长度1000mm，但是检测时却呈负误差，请问为什么？机床材质为钢铁，膨胀系数11.7ppm，20℃下1000mm，30℃下膨胀为1000mm+117um。
铝材膨胀系数22ppm，30℃铝材长度1000mm+117um，转化到20℃时的长度只有999.895mm。
激光干涉仪测量误差的原因及技术交流
激光干涉仪测量误差的原因及技术交流激光干涉仪测量误差的原因激光技术在当今的社会生产和生活中得到了特别广泛的应用，同时其在很多方面都发挥着特别紧要的作用，在这样的情况下，激光干涉仪在这一过程中也得到了进展和完善，激光干涉仪技术在科技的推动下也在不断的改进和完善，而其自身的功能也得到了显著的提升，所以其作用也凸显了出来。
激光干涉仪是精度高的线性位移测量仪器，其光波可以直接对米进行定义，可溯源至国家标准。
但是在使用中往往会显现检测偏离值，偏离预估的情况，下面来介绍几个引起激光干涉仪测量误差的原因。
1、阿贝误差因测量光学镜组的安装高度不在被测设备的运动轴上引起的测量误差称之为阿贝误差。
产生的原因是设备移动时存在俯仰、扭摆差，因此光学镜组与运动轴偏置距离越远，引起的阿贝误差越大。
2、环境因素环境补偿单元能精准采集空气温度、压力、相对湿度信息，基于Edlen公式计算空气折射率，以此对激光波上进行补偿。
同时环境补偿单元中材料温度探头能实时高精度测量被测设备温度，对其进行温度补偿。
但是往往由于操作人员将材料温度探头放置在错误的位置，致使采集的数据不能真实反映被测物体温度状态，从而增大测量误差。
正确方式：在线性测量中，需要开启环境补偿单元，并正确设置补偿材料的种类，放置材料温度探头的位置。
在高精度的测量中，需要予以环境补偿单元以及被测物充分的恒温时间。
3、余弦误差激光束路径与被测轴之间存在的任何未准直都会造成测得的距离和实际的运动距离之间有差异，此误差被称为余弦误差。
当激光测量系统与运动轴未准直时，余弦误差会使得测量的距离比实际距离要短。
随着未准直角度的加添，误差也跟着显著加添处理方法：若激光测量显现余弦误差，则激光读数将会小于原来应有的数值。
因此，通过“细小”调整云台的俯仰及偏转旋钮直到取得最大的激光读数，将能除去轴上的余弦误差。
4、死程误差死程误差是在线性测量过程中与环境因素更改有关的误差，在正常情形下，死程误差并不大，而且只会发生在定标后以及测量过程中的环境更改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光干涉仪的使用中常见问题解析
激光干涉仪是一种常用的精密测量仪器，广泛应用于科研、工程和制造等领域。
但在使用过程中，常常会遇到一些问题。
本文将针对激光干涉仪的使用中常见的问题进行解析，帮助读者更好地使用这一仪器。
一、激光干涉仪显示模糊的解决办法
有些时候，在使用激光干涉仪时，仪器的显示可能会模糊不清。
这很有可能是
因为激光器光路不稳定造成的。
解决方法有两种，第一种是调节光源，确保稳定和强烈的激光输出。
第二种方法是检查光路，排除光路中可能存在的干扰源，如灰尘、杂散光等。
二、干涉图案不稳定的解决方案
另一个常见问题是干涉图案的不稳定性。
这可能是由于环境的震动和干扰造成的。
为解决这一问题，有几种有效的方法。
首先，将激光干涉仪放置在较为稳定的环境中，远离震动源，如机械设备。
其次，可以采用隔振台来减小仪器的震动。
最后，注意调整仪器的参数和位置，确保其可以获得稳定且清晰的干涉图案。
三、激光干涉仪的校准问题
使用激光干涉仪测量时，有时会发现仪器的数据与实际测量值存在偏差。
这很
可能是由于激光仪器的校准问题导致的。
所以，在使用激光干涉仪之前，一定要进行校准。
校准的方法包括调整干涉仪的零点偏差以及校正仪器的非线性误差等。
只有进行了正确和精确的校准，才能获得可靠和准确的测量结果。
四、干涉仪的呈现方式选择
激光干涉仪的干涉图案有多种不同的呈现方式，如横条纹、点状图案等。
选择
合适的呈现方式可以使得读取和解析干涉图案更为便利。
在实际应用中，需要根据
具体测量的要求和需要，选择合适的干涉图案呈现方式，并通过仪器自带的软件进行调节和设置。
五、激光干涉仪使用中的安全注意事项
在使用激光干涉仪时，安全是至关重要的。
首先，要注意避免激光直接照射眼睛，以免对眼睛造成伤害。
同时，要避免触摸激光器和激光器光路等部件，以免引发意外伤害。
此外，还应注意防护设备的使用，如佩戴适当的防护眼镜和手套，以确保人身安全。
总之，激光干涉仪在科研和工程领域中扮演着重要的角色。
然而，在使用中可能会遇到一些问题。
通过解析激光干涉仪的常见问题，并提供相应的解决办法，可以帮助读者更好地应对这些问题，并确保仪器的正常工作和准确测量。
最后，使用激光干涉仪时，务必注意安全，遵循相关的安全操作规范，以保障人身安全。
