设计线路板如何计算电流密度
PCB线宽与电流关系计算方法及美国线材规格
PCB线宽与电流关系计算方法及美国线材规格一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。
有一个电流密度经验值，为15~25安培/平方毫米。
把它称上截面积就得到通流容量。
I=KT0.44A0.75（K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil=0.010inch=0.254可为1A，250MIL=6.35mm, 为8.3A二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。
但是对于CAD新手，不可谓遇上一道难题。
PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
大家都知道，PCB走线越宽，载流能力越大。
在此，请告诉我：假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。
请看以下来自国际权威机构提供的数据：线宽的单位是：Inch （inch 英寸=25.4 millimetres 毫米）1 oz.铜=35微米厚，2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3 inch.Trace Carrying Capacity Array per mil std 275，实验：实验中还得考虑导线长度所产生的线电阻所引起的压降。
工艺焊所上的锡只是为了增大电流容量，但很难控制锡的体积。
1 OZ铜，1mm宽，一般作 1 - 3 A电流计，具体看你的线长、对压降要求。
最大电流值应该是指在温升限制下的最大允许值，熔断值是温升到达铜的熔点的那个值。
Eg.50mil 1oz 温升1060度(即铜熔点)，电流是22.8A。
PCB通流能力经验计算公式
PCB通流能力经验计算公式
先计算Track的截面积,大部分PCB的铜箔厚度为35um(不确定的话可以问PCB厂家)它乘上线宽就是截面积,注意换算成平方毫米. 有一个电流密度经验值,为15~25安培/平方毫米.把它乘上截面积就得到通流容量。
I="KT0".44A0.75 (K为修正系数,一般覆铜线在内层时取0.024,在外层时取0.048。
T 为最大温升,单位为摄氏度(铜的熔点是1060℃)，A为覆铜截面积,单位为平方MIL(不是毫米mm,注意是square mil.)，I为容许的最大电流,单位为安培(amp)。
一般 10mil=0.010inch=0.254可为 1A,250MIL=6.35mm, 为 8.3A
PCB载流能力的计算一直缺乏权威的技术方法,公式,经验丰富CAD工程师依靠个人经验能作出较准确的判断.但是对于CAD新手,不可谓遇上一道难题。
PCB的载流能力取决与以下因素:线宽,线厚(铜箔厚度),容许温升.大家都知道,PCB走线越宽,载流能力越大.假设在同等条件下,10MIL的走线能承受1A,那么50MIL的走线能承受多大电流,是5A吗答案自然是否定的.请看以下来自国际权威机构提供的数据: 线宽的单位是:Inch (inch 英寸=25.4 millimetres 毫米)1 oz.铜=35微米厚,2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3inch。
关于PCB线宽和电流的经验公式
关于PCB线宽和电流的经验公式，关系表和软件网上都很多，本文把网上的整理了一下，旨在给广大工程师（当然包括自己啦）在设计PCB板的时候提供方便。
*************************************************************************PCB设计铜铂厚度、线宽和电流关系以下总结了网上八种电流与线宽的关系公式，表和计算公式，虽然各不相同（大体相近），但大家可以在实际的PCB板设计中，综合考虑PCB板的大小，通过电流，选择一个合适的线宽。
一、PCB电流与线宽PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。
但是对于CAD新手，不可谓遇上一道难题。
PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。
大家都知道，PCB走线越宽，载流能力越大。
假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。
请看以下来来自国际权威机构提供的数据：供的数据：线宽的单位是：Inch（1inch=2.54cm=25.4mm）数据来源：MIL-STD-275 Printed Wiring for Electronic Equipment参考文献：二、PCB设计铜铂厚度、线宽和电流关系在了解PCB设计铜铂厚度、线宽和电流关系之前先让我们了解一下PCB 敷铜厚度的单位盎司、英寸和毫米之间的换算："在很多数据表中，PCB 的敷铜厚度常常用盎司做单位，它与英寸和毫米的转换关系如下：2 盎司 = 0.0028 英寸 = 0.0712 毫米（mm）盎司是重量单位，之所以可以转化为毫米是因为pcb的敷铜厚度是盎司/平方英寸"PCB设计铜铂厚度、线宽和电流关系表也可以使用经验公式计算:0.15×线宽(W)=A以上数据均为温度在25℃下的线路电流承载值.导线阻抗:0.0005×L/W(线长/线宽)电流承载值与线路上元器件数量/焊盘以及过孔都直接关系参考文献：另外导线的电流承载值与导线线的过孔数量焊盘的关系导线的电流承载值与导线线的过孔数量焊盘存在的直接关系（目前没有找到焊盘和过孔孔径每平方毫米对线路的承载值影响的计算公式，有心的朋友可以自己去找一下，个人也不是太清楚，不在说明）这里只做一下简单的一些影响到线路电流承载值的主要因素。
电流密度的计算公式
电流密度的计算公式
电流密度是物理学中用于描述电流分布的物理量，它表示通过单位横截面积的电流量。
电流密度的计算公式如下：
电流密度（J）= 电流（I）/ 横截面积（A）
在电路中，电流是电荷在单位时间内通过导体的数量，单位为安培（A）。
横截面积是垂直于电流方向的导体截面的面积，单位为平方米（m²）。
电流密度的计算公式可以理解为单位时间内通过单位横截面积的电荷数量。
通过这个公式，我们可以计算出电流在导体中的分布情况，从而更好地了解电流的流动特性。
在电路中，电流密度的分布是不均匀的。
在导线的横截面积较大的地方，电流密度较小；而在横截面积较小的地方，电流密度较大。
这是因为在相同的电流下，电荷通过较小的横截面积时，单位面积上的电荷数量较多，导致电流密度增大。
电流密度的计算公式对于电路设计和分析非常重要。
通过计算电流密度，我们可以评估导体的承载能力，避免过载或损坏。
在设计电路时，我们可以根据电流密度的分布情况来选择合适的导线尺寸，以确保电流流动的稳定和安全。
电流密度的计算公式还可以用于研究电阻和导电材料的特性。
在导
体的材料中，电流密度与电阻成正比。
通过测量电流密度和电阻的关系，我们可以获得导电材料的电导率，从而了解其导电性能。
电流密度的计算公式是描述电流分布的重要工具。
它通过计算单位横截面积上的电流量，帮助我们了解电流在导体中的分布情况，评估导体的承载能力，设计安全稳定的电路，并研究导电材料的特性。
通过应用电流密度的计算公式，我们可以更好地理解和应用电流的概念。

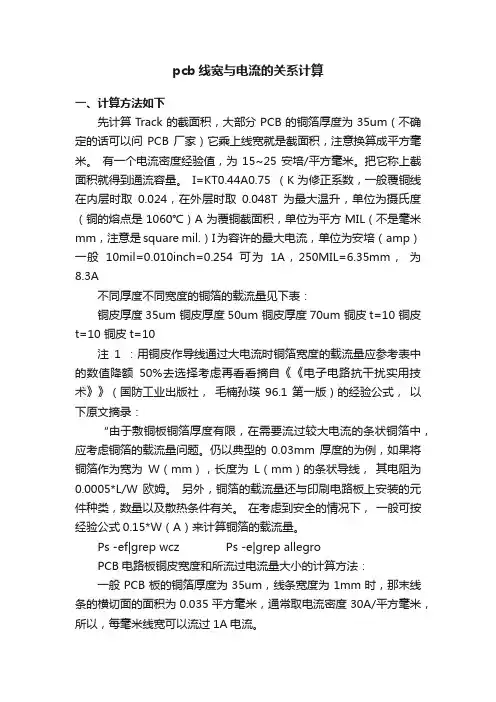

pcb线宽与电流的关系计算
pcb线宽与电流的关系计算一、计算方法如下先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。
有一个电流密度经验值，为15~25安培/平方毫米。
把它称上截面积就得到通流容量。
I=KT0.44A0.75 （K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度（铜的熔点是1060℃）A为覆铜截面积，单位为平方MIL（不是毫米mm，注意是square mil.）I为容许的最大电流，单位为安培（amp）一般10mil=0.010inch=0.254可为1A，250MIL=6.35mm，为8.3A不同厚度不同宽度的铜箔的载流量见下表：铜皮厚度35um 铜皮厚度50um 铜皮厚度70um 铜皮t=10 铜皮t=10 铜皮t=10注1 ：用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑再看看摘自《《电子电路抗干扰实用技术》》（国防工业出版社，毛楠孙瑛96.1第一版）的经验公式，以下原文摘录：“由于敷铜板铜箔厚度有限，在需要流过较大电流的条状铜箔中，应考虑铜箔的载流量问题。
仍以典型的0.03mm 厚度的为例，如果将铜箔作为宽为W（mm），长度为L（mm）的条状导线，其电阻为0.0005*L/W 欧姆。
另外，铜箔的载流量还与印刷电路板上安装的元件种类，数量以及散热条件有关。
在考虑到安全的情况下，一般可按经验公式0.15*W（A）来计算铜箔的载流量。
Ps -ef|grep wcz Ps -e|grep allegroPCB电路板铜皮宽度和所流过电流量大小的计算方法：一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。
PC275-A的标准上有计算公式。
同温升，铜箔厚度，A有关。
PCB线宽和电流的经验公式总结
PCB线宽和电流的经验公式总结首先，PCB线宽和电流之间的关系是一个复杂的问题，它受到多个因素的影响，包括线路长度、信号频率、线路材料等等。
在设计电路板时，我们通常需要根据具体的应用场景和要求来决定线宽和电流的关系。
对于较低频率的电路，一般可以使用经验公式：线宽（mil）= 0.5 * √ (电流（A） * 导线长度（in）)。
这个公式适用于一些常见的材料和布线方式，例如FR-4材料和不超过10%的电流密度。
通过这个公式，我们可以估算出适当的线宽来满足电流需求。
但对于高频电路，上述公式可能不再适用，因为高频信号会产生更大的电流密度。
对于高频电路，我们需要考虑信号的传输速度、信号的损耗和抗干扰性等因素。
一般来说，我们需要根据具体的设计要求来选择合适的线宽和线间距。
此外，还有一些其他的经验规则可以帮助我们设计合适的PCB线宽和线间距。
例如，在高电流线路中，为了提高线路的导电能力，我们可以增加线宽或者使用铜箔来增加导电能力。
另外，为了减小线路阻抗和损耗，我们可以减小线路的长度和厚度。
在实际设计中，我们还需要考虑到PCB制造的限制，例如最小线宽和线间距等。
通常情况下，我们需要和PCB制造商进行充分的沟通，以确保电路板的设计满足制造的要求。
除了上述的经验公式和规则，我们还需要借助一些电子设计软件和工具来帮助我们进行线宽和电流的计算和优化。
这些软件和工具可以根据我们输入的电流需求和线路参数，自动计算出合适的线宽和线间距，并给出相应的建议。
综上所述，PCB线宽和电流之间的关系是一个综合性的问题，它受到多个因素的影响。
在设计电路板时，我们需要结合具体的应用场景和制造要求来决定合适的线宽和线间距。
通过经验公式、规则和计算工具的辅助，我们可以更加准确地确定线宽和电流的关系，从而实现电路板的设计和制造的优化。
电流密度方程
电流密度方程1. 引言电流密度是描述电流在空间分布的物理量。
在电磁学中，电流密度是一个重要的概念，它可以帮助我们理解和分析电流在导体中的行为。
本文将介绍电流密度的定义、计算方法以及其在物理学和工程学中的应用。
2. 定义电流密度（Current Density）是单位面积上通过导体横截面的电荷数目。
它用符号J表示，单位是安培/平方米（A/m²）。
对于一个导体，其横截面上通过的总电荷量等于该导体上通过的总电流量，因此可以通过求解单位面积上通过的总电流量来计算出该点处的电流密度。
3. 计算方法根据定义，我们可以得出计算电流密度的一般公式：J = I / A其中，J表示电流密度，I表示通过导体横截面的总电流量，A表示导体横截面的面积。
对于均匀材料而言，可以使用以下公式来计算某一点处的电流密度：J = σ * E其中，σ表示材料的导电率（conductivity），E表示该点处的电场强度（Electric Field Strength）。
这个公式来自于欧姆定律（Ohm’s Law），它描述了电流与电场强度之间的关系。
4. 物理意义电流密度的物理意义在于描述了电流在空间分布的情况。
通过对电流密度的分析，我们可以了解导体中各个点处的电流强弱以及方向。
这对于设计和优化电路、理解材料的导电性质等都非常重要。
5. 应用5.1 电路设计在电路设计中，了解电流密度的分布可以帮助我们确定导线是否能够承受所需的电流。
如果某一段导线上的电流密度过大，可能会导致过热甚至熔断。
因此，通过计算和分析电流密度，我们可以选择合适尺寸和材料的导线，以确保其正常工作。
5.2 材料研究在材料研究中，了解材料的导电性质是非常重要的。
通过测量不同材料在不同条件下的导电率，并结合计算得到的电场强度，我们可以计算出该点处的电流密度。
这有助于我们了解材料内部自由载流子（如自由电子）的行为以及材料的导电性能。
5.3 电磁场分析在电磁场分析中，电流密度是一个重要的参量。
电缆电流密度计算公式
电缆电流密度计算公式电缆的电流密度是指通过单位横截面积的电流量，通常用安培/平方毫米(A/mm²)表示。
计算电缆电流密度需要考虑电缆的特性，如导体截面积、导体材料、电流载荷、环境温度等因素。
一般来说，计算电缆电流密度的常用公式如下：电流密度(D)=I/A其中，I是电缆的总电流量，单位为安培(A)；A是电缆的横截面积，单位为平方毫米(mm²)。
电缆的横截面积可以通过电缆的直径或半径来计算，具体方法取决于电缆形状的不同。
以下是一些常见电缆形状的横截面积计算公式：1.圆形电缆：圆形电缆的横截面积可以通过以下公式计算：A=π*r²其中，A是横截面积，r是半径，π是圆周率，约等于3.142.正方形或矩形电缆：正方形或矩形电缆的横截面积可以通过以下公式计算：A=l*w其中，A是横截面积，l和w分别是正方形或矩形电缆的长度和宽度。
3.椭圆形电缆：椭圆形电缆的横截面积可以通过以下公式计算：A=π*a*b其中，A是横截面积，a和b分别是椭圆形电缆的主半径和次半径。
4.其他复杂形状电缆：对于其他复杂形状的电缆，可以通过近似方法计算横截面积，如将其划分为多个简单形状的组合，然后分别计算每个简单形状的横截面积，最后将各个形状的横截面积相加。
在计算电缆电流密度时，还需要考虑以下因素：1.导体材料：不同的导体材料对电流的传导能力有所不同，需要根据导体材料的电导率来调整电流密度。
2.环境温度：高温环境会影响电缆的导电能力和绝缘性能，需要根据环境温度来调整电流密度。
3.导电能力和散热：电缆的导电能力和散热能力决定了它的最大承载能力，超过最大承载能力会导致电缆过热，甚至引起事故。
综上所述，电缆的电流密度计算公式主要是通过总电流量和横截面积来计算，但具体的计算方法需要根据电缆的形状、导体材料、环境温度等因素进行调整。
在使用电缆时，需要根据具体情况进行合理的电流密度计算，确保电缆的安全运行。
