关于“卫星示位标”和“搜救雷达应答器”

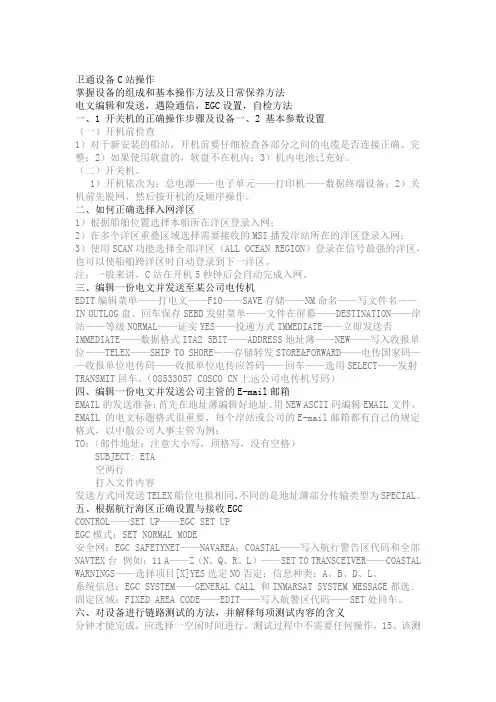

GMDSS各设备操作及测试
卫通设备C站操作掌握设备的组成和基本操作方法及日常保养方法电文编辑和发送，遇险通信，EGC设置，自检方法一、1 开关机的正确操作步骤及设备一、2 基本参数设置（一）开机前检查1）对于新安装的船站，开机前要仔细检查各部分之间的电缆是否连接正确、完整；2）如果使用软盘的，软盘不在机内；3）机内电池已充好。
（二）开关机。
1）开机依次为：总电源——电子单元——打印机——数据终端设备；2）关机前先脱网，然后按开机的反顺序操作。
二、如何正确选择入网洋区1）根据船舶位置选择本船所在洋区登录入网；2）在多个洋区重叠区域选择需要接收的MSI播发岸站所在的洋区登录入网；3）使用SCAN功能选择全部洋区（ALL OCEAN REGION）登录在信号最强的洋区，也可以使船舶跨洋区时自动登录到下一洋区。
注：一般来讲，C站在开机5秒钟后会自动完成入网。
三、编辑一份电文并发送至某公司电传机EDIT编辑菜单——打电文——F10——SAVE存储——NM命名——写文件名——IN OUTLOG盘、回车保存SEBD发射菜单——文件在屏幕——DESTINATION——岸站——等级NORMAL——证实YES——投递方式IMMEDIATE——立即发送否IMMEDIATE——数据格式ITA2 5BIT——ADDRESS地址薄——NEW——写入收报单位——TELEX——SHIP TO SHORE——存储转发STORE&FORWARD——电传国家码——收报单位电传码——收报单位电传应答码——回车——选用SELECT——发射TRANSMIT回车。
（08533057 COSCO CN上远公司电传机号码）四、编辑一份电文并发送公司主管的E-mail邮箱EMAIL的发送准备：首先在地址薄编辑好地址。
用NEW ASCII码编辑EMAIL文件，EMAIL 的电文标题格式很重要，每个岸站或公司的E-mail邮箱都有自己的规定格式，以中散公司人事主管为例：TO：（邮件地址：注意大小写，顶格写，没有空格）SUBJECT: ETA空两行打入文件内容发送方式同发送TELEX船位电报相同，不同的是地址薄部分传输类型为SPECIAL。
应急无线电示位标(EPIRB)新资料
其中第一个亮点到雷达荧光屏中心的距离R是搜救 船到幸存者的距离；
12个亮点的连线与船首线的夹角θ就是搜救船到幸 存者的相对方位。
12个亮点的大约距离是8海里，每两个亮点大约是 0.65海里。当搜救船逐渐靠近SART时，亮点逐渐 变为圆弧；进而变成同心圆。
二.系统的功能
报警:载体遇到危险 时能够自动或人工发 射遇险报警.
识别:发射的报警信 号中含有识别信息, 便于确定载体.
定位:信号中含位置 信息,或通过测试其 发射的信号,得出其 位置
寻位:发射无线电测 向信号,便于飞行器 寻找.
三.分类
1.COSPAS-SARSAT系统 S-EPIRB;
2.INMARSAT系统 L-EPIRB； （2006年12月1日关闭L-EPIRB系统，国际
系统救助情况
1982年，首次营救加拿大飞机遇险的3人， 在1982-1997年成功营救8638人，仅在 1997年，系统启动388次，使1284人获 救。（联合国资料） 我国资料统计：1982-1999年，全球共扑 捉到3361次报警，有11227人获救。
GMDSS中的地位
1、系统信标是GMDSS基本配备之一，占 有非常重要的地位。 2、是GMDSS系统中应付船舶突发事件的 唯一的自动报警手段。 3、随着该系统的不断完善和发展，系统 信标在船舶中的使用越来越广泛，目前几 乎所有公约船全部安装该系统的信标。
系统工作原理
1、极轨道卫星是通过检测卫星和示位标之间由于 相对运动而产生的多谱勒频移，然后得出示位标的 位置。定位精度一般在2—3海里内；同时又能降 低对EPIRB的发射功率需求。
GMDSS设备课后问答题 整理版
本提纲为航海1417 白兴超整理，仅供航海1417-141C班适用。
以下所有简答题是老师划的重要简答题以及个人认为重要的题目。
仅供参考复习，如有异议，请指出，谢谢第1章1.原海上通信系统与GMDSS相比存在哪些局限性？1）可靠通信距离近2）需要经过专门训练的报务员才能适任海上遇险报警与通信3）报警设备的自动化和可靠性能差，受人为因素影响大4）远距离报警手段单一，全球覆盖能力差5）对遇险船舶的搜救缺乏有效的国际协调与合作6）常规通信手段落后，通信自动化程度低2.简述GMDSS的基本含义。
GMDSS是从何时开始全面实施的？GMDSS全称为global maritime distress and safety system，就是全球海上遇险与安全系统的缩写。
该系统主要由卫星通信系统—INMARSAT (海事卫星通信系统) 和COS-PAS/SARSAT（极轨道卫星搜救系统）、地面无线电通信系统(即海岸电台)以及海上安全信息播发系统三大部分构成。
1999年2月1日。
3.GMDSS主要有哪些功能？（1）遇险报警，三个方向；（2）搜救协调通信；（3）救助现场通信；（4）救助现场寻位；（5）海上安全信息（MSI）的播发与接收；（6）快捷高效的常规通信；（7）驾驶台对驾驶台通信；4.GMDSS现场寻位功能是怎样实现的？（1）Radar-SART：通过遇险目标携带的搜救雷达应答器SART和救助船或飞机上的X波段雷达所构成的寻位系统实现。
当遇险目标携带的Radar-SART被救助船或飞机上的X波段雷达信号触发时，救助船或飞机上的雷达屏幕就会显示出遇险目标的相对位置，从而迅速发现遇险目标，达到及时救助的目的。
（2）AIS-SART：当船舶遇险时，开启AIS-SART，会在AIS的专用信道上自动发射遇险报警信息，主要包括遇险船的位置和识别码等信息，周围船舶收到该特殊信息后，可以很快确定遇险船舶的位置，从而便于救援人员对遇险目标进行迅速准确的定位，并实现及时救助。
GMDSS
GMDSS 业务知识内容z GMDSS的组成z GMDSS的功能z GMDSS在中国的发展GMDSS概述全球海上遇险与安全系统(Global Maritime Distress and Safety System 即GMDSS)是国际海事组织(IMO)利用现代化的通信技术改善海上遇险与安全通信，建立新的海上搜救通信程序，并用来进一步完善现行常规海上通信的一套庞大的综合的全球性的通信搜救网络。
该系统主要由卫星通信系统——INMARSAT(海事卫星通信系统)和COS-PAS/SARSAT(极轨道卫星搜救系统)、地面无线电通信系统以及海上安全信息播发系统三大部分构成，如附图所示。
一、GMDSS的组成：1. 卫星通信系统(1)INMARSATINMARSAT主要由海事通信卫星、移动终端(船舶地球站)、海岸地球站以及网络协调站和网络控制中心组成。
(2)COSPAS/SARSATCOSPAS/SARSAT是由加拿大、法国、美国和前苏联联合开发的全球性卫星搜救系统，由示位信标、空间段(极轨道通信卫星)和本地用户终端和任务控制中心组成。
2. 地面无线电通信系统地面无线电通信系统用于遇险报警、搜救协调通信、搜救现场通信及日常公众通信，主要由MF/HF/VHF频段的通信设备及其终端组成。
3. 海上安全信息播发系统海上安全信息播发系统由岸基NA VTEX系统及INMARSAT系统中的增强群呼系统(EGC)、船舶交通管理系统(VTS)等组成。
二、GMDSS具有以下七大功能：1．遇险报警是指遇险者迅速并成功地把遇险事件提供给可能予以救助的单位。
报警包括船对岸、船对船和岸对船报警3个方向，其中船对岸报警是主要的。
2．搜救协调通信RCC通过岸台或岸站与遇险船舶和参与救助的船舶、飞机以及与陆上其他有关搜救中心进行有关搜救的直接通信。
搜救协调通信是双方进行有关遇险与安全内容的信息交换，即具备双向的通信功能，与报警功能中只具有向某一方向传输特定信息不同。
EPIRB&SART
Personal Locator Beacon； 航空信标（ELT） Emergency Locator Transmitter 船用信标（EPIRB）
示位标
MicroPLB: Personal Locator Beacon 406 MHz GPS
Float-free EPIRBs for maritime use
极轨道卫星的工作模式
系统有两种工作模式：本地工作模式和全球覆盖模式。
本地工作模式
当LUT和示位标同时都在卫星的视区内时，卫
星接收406MHz EPIRB示位标的信号，测出多 普勒频移，形成数字信息，实时转发给卫星视 区内的LUT。这种工作模式也称实时工作模式。
极轨道卫星的工作模式
全球覆盖工作模式（也叫存储、转发模式）：
Orbital velocity: 7 km per second → about 100 minutes per orbit
极轨道卫星覆盖区
Satellite field of view Low Earth Orbit COSPAS-SARSAT satellites
极轨道卫星覆盖区
EU MSG
1
COSPAS-SARSAT系统概述
1981年由加拿大、法国、前苏联和美国联合开发， 是在全球范围内利用卫星进行搜索救援的信息服 务系统。 1982年开始运行。
1984年，上述四国正式宣布成立全球卫星搜救系
统，即COSPAS-SARSAT系统。
1
COSPAS-SARSAT系统概述
COSPAS-SARSAT系统的目的：为海洋、航空
alarm
position
识别

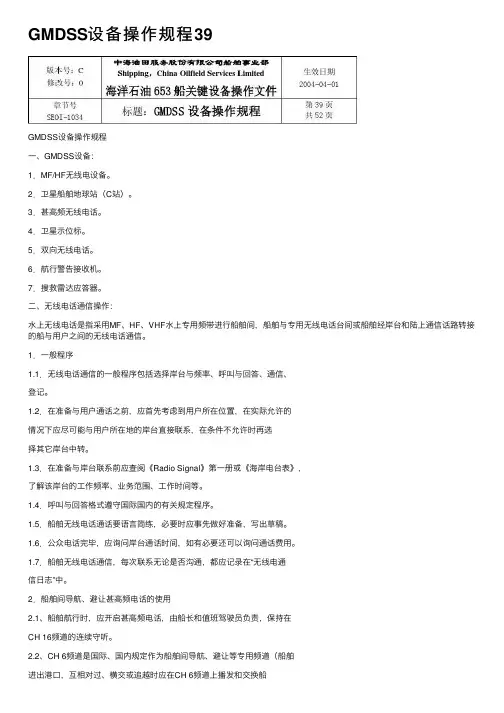

GMDSS设备操作规程39
GMDSS设备操作规程39GMDSS设备操作规程⼀、GMDSS设备：1．MF/HF⽆线电设备。
2．卫星船舶地球站（C站）。
3．甚⾼频⽆线电话。
4．卫星⽰位标。
5．双向⽆线电话。
6．航⾏警告接收机。
7．搜救雷达应答器。
⼆、⽆线电话通信操作：⽔上⽆线电话是指采⽤MF、HF、VHF⽔上专⽤频带进⾏船舶间，船舶与专⽤⽆线电话台间或船舶经岸台和陆上通信话路转接的船与⽤户之间的⽆线电话通信。
1．⼀般程序1.1．⽆线电话通信的⼀般程序包括选择岸台与频率、呼叫与回答、通信、登记。
1.2．在准备与⽤户通话之前，应⾸先考虑到⽤户所在位置，在实际允许的情况下应尽可能与⽤户所在地的岸台直接联系，在条件不允许时再选择其它岸台中转。
1.3．在准备与岸台联系前应查阅《Radio Signal》第⼀册或《海岸电台表》，了解该岸台的⼯作频率、业务范围、⼯作时间等。
1.4．呼叫与回答格式遵守国际国内的有关规定程序。
1.5．船舶⽆线电话通话要语⾔简练，必要时应事先做好准备，写出草稿。
1.6．公众电话完毕，应询问岸台通话时间，如有必要还可以询问通话费⽤。
1.7．船舶⽆线电话通信，每次联系⽆论是否沟通，都应记录在“⽆线电通信⽇志”中。
2．船舶间导航、避让甚⾼频电话的使⽤2.1、船舶航⾏时，应开启甚⾼频电话，由船长和值班驾驶员负责，保持在CH 16频道的连续守听。
2.2、CH 6频道是国际、国内规定作为船舶间导航、避让等专⽤频道（船舶进出港⼝，互相对过、横交或追越时应在CH 6频道上播发和交换船位、航向、航速及双⽅操作意图，以辅助声号和雷达的观测不⾜。
2.3、防台期间，船舶在港湾锚地避风抗台，雾季航⾏与锚地都应保持在CH6频道的守听。
2.4、通话要简明扼要，只允许讲与航⾏避让和导航有关的⽤语，严禁进⾏其他内容的通话。
2.5、CH 67频道是分配给公司的专⽤频道，应保持连续守听，并做到随叫随到。
有关事项应详细记录在航海⽇志内。
三、窄带直接印字电报操作：1．⼀般规定1.1、船岸电台使⽤窄带直接印字电报时应在⽔上移动业务中划分给窄带直接印字电报频率内的成对⼯作频率或⾮成对⼯作频率上进⾏通信。
GMDSS
GMDSS实习报告五洲1号轮实习三副：李二权GMDSS是Global Maritime Distress and Safety System的缩写。
由两大部分组成：包括MF HF VHF系统在内的地面通信系统，和包括INMARSAT和COSPAS-SARSAT 在内的卫星系统。
GMDSS的主要功能有：遇险报警、搜救协调通信、搜救现场通信、救助现场寻位、海上安全信息（MSI）的播发、常规通信和驾驶台对驾驶台的通信。
GMDSS划分为四个航区：A1航区---指以岸台为中心，VHF海岸电台覆盖区域，约30海里半径；A2航区---不包括A1航区，以岸台为中心，MF海岸电台覆盖区域，约150海里半径；A3---不包括A1和A2航区，INMARSAT同频卫星覆盖区域，一般指南北纬70度以内的海区范围；A4---A1、A2、A3以外区域，即南北纬70度以外至两极的范围。
GMDSS要求船舶应配备的基本设备有：一、INMARSAT A标准船站和C标准船站，C站应包括EGC功能，此外还有1.6GHZ EPIRB；二、COSPAS-SARSAT系统中的406MHZ EPIRB；三、MF/HF收发信机，单边带（SSB）无线电话；窄带印字电报(NBDP)；数字选择性呼叫(DSC)设备；NA VTEX接收机；VHF无线电话；VHF双向无线电话。
四、现场救助寻位系统中的9GHZ雷达应答器(SART)。
以上设备根据航区不同作对应选择。
其中有五种设备是每个航区都必须配备的：1.VHF无线电话，包括DSC 报警和70信道DSC的连续值守设备。
2.406MHZ或 1.6GHZ EPIRB。
3.NA VTEX接收机，无NA VTEX业务航区，可配备一台INMARSAT EGC设备，或仅有HF NBDP播发海上安全信息的配备HF NBDP设备。
4.9GHZ雷达应答器。
5.救生艇上使用的VHF 双向无线电话，工作于16频道和另一个频道。
另外在1999年2月1日之前还应配备2182KHZ 无线电话收发信机，能接收和发射无线电话的双音报警信号。
EPIRB与SART解读
一、紧急无线电示位标( EPIRB)1．COSPAS/SARSAT系统不能完成下列哪项通信任务？____。
A．测定遇险船舶的船位B．遇险通信C．A4海区遇险报警与定位2．在COSPAS/SARSAT系统中不能使用的示位标是____。
A. 156. 525 MHz EPIRBB.406 MHz EPIRBD.243 MHz EPIRB3. 406 MHz EPIRB每小时发射____。
A．36次B．72次C．108次D．144次4. 406 MHz EPIRB____。
A．船位B．遇险性质C．船舶电台识别数字 D．时间5. 406 MHz EPIRB的位置信息是____。
A．由与EPIRB相接的导航仪给出B．EPIRB发射的121.5/243 MHz信号给出C．由COSPAS/SARSAT系统的卫星检测D．由COSPAS/SARSAT系统卫星共视区的LUT检测6．卫星通信系统具有____功能。
A报警B．通信C．海上安全信息播发 D．A．B．C均是COSPAS/SARSAT卫星通信系统覆盖范围是____A．全球B．南北纬700以内 C．南北纬700以外 D．极区发射功率为____A.5 WB.1 W C．25 W D．10 W，每50 s发射时间为____A.5 s B0.5 s C.10 s D．25 s10. 406 MHz EPIRB的电池每____更换，释放器每____更换。
A．2年/4年 B.l年/2年C4年/2年D．均为3个月11.406 MHzEPIRB的主要优点____A．实时性强B．全球模式C．信息量大D．容量大12. COSPAS/SARSAT____A．空间分集B．双曲线原理C．多普勒频移D．时间分集13. EPIRB在GMDSS中的作用是____。
A当船舶发生海难事故时，用于进行遇险报警的装置C．当船舶发生海难事故时，用于进行搜寻救助的装置D．用于进行船舶定位的装置14. SOLAS公约对航行于不同海区的船舶配备EPIRB设备的要求是____A航行于Al.A2.A3.A4诲区的船舶至少配备1台EPIRBAl.A2海区的船舶可选配1台EPIRBC．航行于Al.A2.A3.A4海区的船舶至少配备2台EPIRBD．以上均错15. COSPAS/SARSAT系统是由哪四部分组成____。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于“卫星示位标”和“搜救雷达应答器”
为了保障海上人命安全，使海上遇险船舶能及时地获得有效救助，正确“报告”遇险船位和搜救船舶（人员）能尽快找到遇险船舶，便是能否“及时地获得有效救助”的关键。
“卫星应急无线电示位标”和“搜救雷达应答器”正是在这种需求下产生的，它为海上人命安全增加了一道防线，也历来是港口国检查的严控项目。
大家知道：对于船舶来说，这两种设备是“备而不用”，但又必须是“备而能用”。
我们平时的检查、测试就是要确保它真要使用时能正常工作，港口国检查把它列为严控项目也是基于这个原因。
可惜，由于部分管理人员因不熟悉或没有熟练掌握检查、测试的要领，常发生一些不该发生的“故障”。
一、卫星应急无线电示位标
卫星应急无线电示位标（Satellite emergency position-indicating radio beacon，简称Satellite EPIRB或“EPIRB”）。
目前，我司船舶配备的示位标通常有二种，现介绍如下：
1.KANNAD-406示位标
法国生产的KANNAD-406示位标目前被船舶普遍采用，它是一个柱形的漂浮体，分为上下两部分，上部内装406MHZ与121.5/243MHZ发射机及天线，下部内装锂电池和磁性开关，顶部有电源开关和指示灯，平时卧放在外壳容器内。
1）启动方法
A.人工启动：将示位标从容器内取出，示位标即开始工作：红灯闪亮，发射121.5/243MHZ信号，30秒后，发射406MHZ信号。
然后以50秒为一周期重复发射，其中48秒发射121.5/243MHZ信号，后2秒内发射0.5秒406MHZ信号。
B.自动启动：当船舶突然下沉时，水位高过示位标达1.5－4米时，外壳上的释放器工作，自动打开容器盖，使示位标自动漂浮，并开始发射。
（发射程式同“A”）
2）自检
A.检查外壳是否损坏，固定是否牢固，放置处周围不应有障碍物；是否能保持水密（船舶遇大风和暴雨袭击后，应立即检查示位标是否完好和受水浸）。
B.打开释放器的U型销扣，一手按住示位标，一手慢慢打开盖板，旋开开关保护盖，把示位标从容器内稍微抬起，置电源开关于OFF位置，然后取出示位标。
C.把开关放在ON位置: 指示灯闪亮，4秒后，指示灯连闪（此时应为发射121.5/243MHZ信号），连闪不得超过30秒，即把开关放到OFF。
D.自检结束，把示位标体标有“THIS SIDE UP”向上，把示位标天线自然弯曲向容器底部，然后把示位标卧放在容器内，然后把开关放到ON位置上，旋上保护盖。
检查磁铁的磁性和磁性开关（没有磁性则磁性开关接通，引起误报警，在这种情况下，必须将外壳换新）。
E.检查释放器和电池的有效期。
检查释放器、电池有效期的日期是否清晰可辨（电池为4年更换，释放器为2年更换），在到期前三个月向主管部门申请备件更换。
F.关上容器盖并装好释放器边上U型销扣。
2.TRON-30S卫星示位标
NORWAY生产的TRON-30S应急无线电示位标，主要由两部分组成。
上半部为电子电路及天线，下半部为电池、水银开关和水敏开关。
两个部分之间用园
环套在一起，外面用密封圈套住，在外壳的两部分之间有一密封垫圈，保持良好的水密性，并附有一根绳索。
示位标的外壳通常涂有桔红色，顶部有光圈，具有强的反射与透射性。
白天依靠较强的日光反射，使搜救者容易发现目标，夜间由内部闪光灯闪烁，在10NM范围的海面上可见。
闪光灯电源由光敏开关控制，白天能自动关闭。
示位标顶部有控制开关，分三档：EMERGENCY、OFF和TEST。
平时用插销固定在OFF位置，船舶航行时示位标应装在支架上并将示位标处于倒置的位置，使水银开关断开。
示位标的中下部有两个电极组成水敏开关，当示位标浮在海水中，两个电极因海水而导通，接通电源。
在支架上安装了释放器，当船舶遇险，水位超过1.5－4米时，释放器受海水的静水作用力而释放，使示位标自动脱离支架而浮出水面。
1）启动方法
A.人工启动：将示位标从支架上拆下并垂直正放，使电池部分朝下，水银开关接通。
打开顶部开关上的封条，拉出插销，开关自动开到应急位置，示位标开始发射：固定密封圈的中间部位的指示灯，开始闪亮，每秒闪亮一次，表示EPIRB正在发射121.5/243MHZ信号。
约50秒后，指示灯转入下一个闪亮系列，即：先停4秒之后再闪亮，表示正在发射406MHZ数据信号。
然后以50秒为一周期重复发射，其中48秒发射121.5MHZ信号，后2秒内发射0.5秒
406MHZ信号。
若置开关于OFF位置，插上插销便停止发射。
B.自动启动：船舶遇险时，如水位超过示位标1.5－4米时，释放器自动将示位标脱离支架。
示位标浮出水面，垂直正立，位于机器内部的水银开关自动接通，这时海水接通水敏开关。
该二开关接通电源。
示位标以50秒为一周期，重复发射121.5/243MHZ和406MHZ信号。
此时与顶部开关状态无关，一旦示位标离开水面，便停止发射。
锂电池能连续工作48小时。
2）自检：
A.从支架上卸下示位标并垂直正放（电池部分向下）使水银开关接通，把顶部开关置“TEST”位置：密封圈上部的白色指示灯亮（约1秒后，可能有一次小的闪亮），4秒钟的红灯连闪，连闪时间不超过30秒，这段时间内将自测示位标内的所有参数。
B.把开关置OFF位置，停止试验。
C.检查水银开关和水敏开关：将电池朝下，（水银开关接通）找一根电线将中部的两个水敏开关的端子短路，若指示灯亮，则水银开关与水敏开关正常；反之则有开关失灵。
3.平时注意的事项
1）妥善保存示位标“年度检查测试报告”（由岸基地专门机构进行），以备检查。
示位标的识别码应清楚的标注在外部。
2）KANNAD 406的测试必须按照示位标取出的顺序将示位标从容器内取出来进行。
3）冲洗甲板时避免将水柱正对示位标，以免冲开盒盖，引发误报警。
4）一旦发生误发，应立即通知有关部门及公司。
二、搜救雷达应答器
搜救雷达应答器（SEARCH AND RESCUE RADAR TRANSPONDERTRON），简写SART。
在GMDSS中它是指示遇险船舶位置的主要寻位设备。
1.SART的组成：SART通常由上、下两部分组成。
上部分为接收机、发射机、天线、环行路和扫频；下部分为电池。
2.SART的操作和检查（以下为TRON型SART的操作步骤，不同型号的SART 在操作方法上会有不同之处，应熟悉和了解所在船舶SART的操作方法。
）
1）平时，SART安放架固定在驾驶台两侧，或救生艇中。
海上遇险时，断开封头，拉出插销，应答器开关即自动接通（SART一般装有间断工作的发光装置和音响装置），进入待命状态，接收机与指示灯工作（定时器以2秒周期控制指示灯闪烁0.5秒，停1.5秒），等待搜救船9GHZ导航雷达的触发询问。
当受到救助船的触发询问信号时，停0.5秒闪烁周期缩短，并可听到雷达重复频率约1KHZ的调制音响。
远距离时，能周期性地听到应答时发出的短促声；近距离时，能逐渐变成连续的音响；几种音调时，则可判断有多个营救船到达。
2）SART的检查
为了保证SART处于正常工作状态，对SART需定期检查（一般为三个月）。
A.应认真检查所配电池的有效期（每4年更换一次）。
B.将工作开关置TEST位置，观察指示灯是否闪亮，闪亮的同时伴有声响。
如与雷达共同测试，应观察雷达屏幕上的变化。
3.有关注意事项与要求
1）SART应与磁罗经保持1.5米以上的安全距离。
2）试验时，应答器启动应限在几秒钟内，以免干扰，造成误会。
3）SART使用的电池应是耐长期存贮的锂电池（待命接收工作时间为96小时，然后能连续工作8小时）。
4）SART应能从20米高处落入水中不损坏，在10米水深处至少应能保持5分钟水密。
5）应有一根细长绳索与应答器相连接，以便供使用者系在身上，使用时SART应高出水面1.5米以上。
