蒸压粉煤灰砖生产工艺流程(配料工艺)

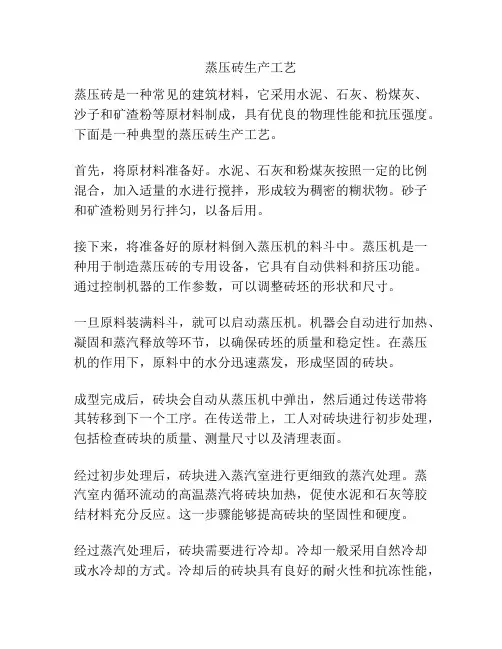

蒸压砖生产工艺
蒸压砖生产工艺蒸压砖是一种常见的建筑材料，它采用水泥、石灰、粉煤灰、沙子和矿渣粉等原材料制成，具有优良的物理性能和抗压强度。
下面是一种典型的蒸压砖生产工艺。
首先，将原材料准备好。
水泥、石灰和粉煤灰按照一定的比例混合，加入适量的水进行搅拌，形成较为稠密的糊状物。
砂子和矿渣粉则另行拌匀，以备后用。
接下来，将准备好的原材料倒入蒸压机的料斗中。
蒸压机是一种用于制造蒸压砖的专用设备，它具有自动供料和挤压功能。
通过控制机器的工作参数，可以调整砖坯的形状和尺寸。
一旦原料装满料斗，就可以启动蒸压机。
机器会自动进行加热、凝固和蒸汽释放等环节，以确保砖坯的质量和稳定性。
在蒸压机的作用下，原料中的水分迅速蒸发，形成坚固的砖块。
成型完成后，砖块会自动从蒸压机中弹出，然后通过传送带将其转移到下一个工序。
在传送带上，工人对砖块进行初步处理，包括检查砖块的质量、测量尺寸以及清理表面。
经过初步处理后，砖块进入蒸汽室进行更细致的蒸汽处理。
蒸汽室内循环流动的高温蒸汽将砖块加热，促使水泥和石灰等胶结材料充分反应。
这一步骤能够提高砖块的坚固性和硬度。
经过蒸汽处理后，砖块需要进行冷却。
冷却一般采用自然冷却或水冷却的方式。
冷却后的砖块具有良好的耐火性和抗冻性能，可以直接用于建筑。
最后，砖块经过检查和分类后，就可以包装和销售了。
通常情况下，蒸压砖会根据不同的规格和用途进行分级，以满足不同客户的需求。
综上所述，蒸压砖的生产工艺是一个相对复杂的过程，需要严格按照材料的比例和工艺要求进行生产。
通过精确的操作和科学的控制，制造出的蒸压砖具有优秀的品质和性能，可以广泛应用于建筑行业。
蒸压粉煤灰标砖生产工艺作业指导书
蒸压粉煤灰标砖生产工艺作业指导书嘿，朋友！咱今天来聊聊蒸压粉煤灰标砖的生产工艺，这可真是一门有趣又讲究的活儿。
你想想，这粉煤灰就像一群调皮的小精灵，得好好驯服它们，才能变成坚固耐用的标砖。
那第一步呢，就是原料的准备。
粉煤灰得选那质量上乘的，就好比选运动员，得挑身强体壮、有潜力的。
要是选了不好的粉煤灰，那后面的步骤可就全乱套啦！接着，配料环节可不能马虎。
这就像做菜，各种材料的比例得恰到好处，多一点少一点都不行。
水、粉煤灰、石灰，还有其他的辅料，它们得像一家人一样和谐共处，才能为做出好砖打下基础。
然后就是搅拌啦！这搅拌就像是给这些原料们开一场热闹的舞会，让它们充分融合，跳得欢快，跳得均匀。
要是搅拌不均匀，那出来的可就是“歪瓜裂枣”，根本没法用。
成型这一步，那可是关键中的关键。
就好像塑造一个人的形象，得有模有样，有型有款。
模具得干净、光滑，把搅拌好的料放进去，压得实实的，不能有一点儿空隙。
再说说静养，这就像是让这些刚成型的砖宝宝们睡个好觉，养足精神。
在合适的温度和湿度下，它们慢慢变得更结实，更有力量。
接下来就是蒸压啦！这好比是给砖宝宝们来一场“高温锻炼”，让它们在压力和高温中脱胎换骨，变得无比坚强。
这个过程可容不得半点差错，温度、压力都得控制得精准无误。
最后，出釜后的标砖还得经过严格的检验。
这就像是一场考试，合格的才能“毕业”，走向市场，为建筑事业贡献力量。
不合格的，那只能回炉重造啦！总之，蒸压粉煤灰标砖的生产工艺就像是一场精心编排的大戏，每一个环节都不能出错，都得用心去对待。
只有这样，才能生产出高质量的标砖，让我们的建筑更加牢固，更加美丽。
你说是不是这个理儿？。
粉煤灰砖的生产工艺描述

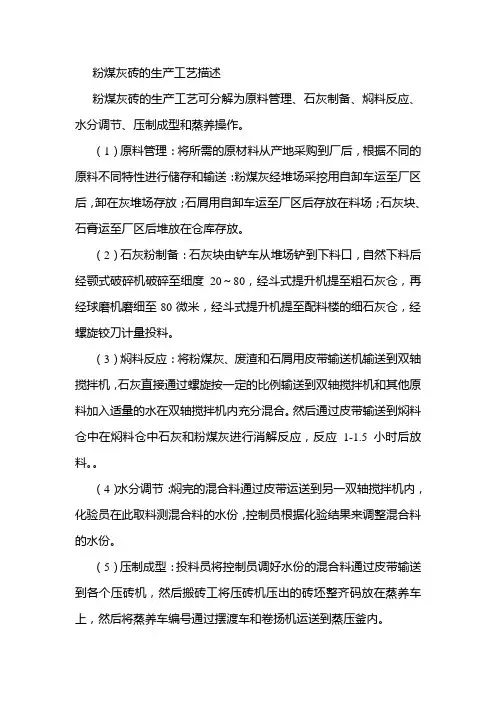

粉煤灰砖的生产工艺描述
粉煤灰砖的生产工艺可分解为原料管理、石灰制备、焖料反应、水分调节、压制成型和蒸养操作。
（1）原料管理：将所需的原材料从产地采购到厂后，根据不同的原料不同特性进行储存和输送：粉煤灰经堆场采挖用自卸车运至厂区后，卸在灰堆场存放；石屑用自卸车运至厂区后存放在料场；石灰块、石膏运至厂区后堆放在仓库存放。
（2）石灰粉制备：石灰块由铲车从堆场铲到下料口，自然下料后经颚式破碎机破碎至细度20～80，经斗式提升机提至粗石灰仓，再经球磨机磨细至80微米，经斗式提升机提至配料楼的细石灰仓，经螺旋铰刀计量投料。
（3）焖料反应：将粉煤灰、废渣和石屑用皮带输送机输送到双轴搅拌机，石灰直接通过螺旋按一定的比例输送到双轴搅拌机和其他原料加入适量的水在双轴搅拌机内充分混合。
然后通过皮带输送到焖料仓中在焖料仓中石灰和粉煤灰进行消解反应，反应1-1.5小时后放料。
（4）水分调节：焖完的混合料通过皮带运送到另一双轴搅拌机内，化验员在此取料测混合料的水份，控制员根据化验结果来调整混合料的水份。
（5）压制成型：投料员将控制员调好水份的混合料通过皮带输送到各个压砖机，然后搬砖工将压砖机压出的砖坯整齐码放在蒸养车上，然后将蒸养车编号通过摆渡车和卷扬机运送到蒸压釜内。
（6）蒸养操作：将编好组的坯体用卷扬机送入蒸压釜内，关好釜门，通入饱和蒸汽进行蒸压养护，在1.2MPa下恒压蒸养6小时；蒸养完毕后，将0.9MPa的饱和蒸汽导入专门的储气罐中，剩余的0.3MPa 饱和蒸汽用于加热工艺用水、澡堂用水等，蒸压过程中产生的冷凝水进入收集池，回用到制浆中。
蒸压粉煤灰砖生产工艺
蒸压粉煤灰砖是一种利用粉煤灰作为主要原料制成的建筑材料。
下面是蒸压粉煤灰砖的生产工艺：
1. 原料准备：将粉煤灰、水泥、石灰、砂等原料按照一定比例混合均匀。
粉煤灰是主要原料，其含量一般在60%~80%之间。
2. 搅拌：将混合好的原料放入搅拌机中进行搅拌，使各种原料充分混合均匀，形成均匀的砂浆状物料。
3. 蒸压成型：将搅拌好的砂浆状物料放入蒸压机中，通过蒸汽加热和压力作用，使物料在模具中迅速凝固和硬化，形成砖块的形状。
4. 养护：将蒸压成型的砖块放入养护室中进行养护，一般需要保持一定的湿度和温度，使砖块逐渐达到设计强度。
5. 烘干：经过一定时间的养护后，将砖块取出，进行烘干处理，以去除多余的水分，提高砖块的强度和稳定性。
6. 包装和贮存：经过烘干后的砖块进行包装，然后存放在干燥通风的仓库中，待砖块完全干燥后，可以进行销售和使用。
以上是蒸压粉煤灰砖的生产工艺的基本步骤，具体的工艺参数和设备配置可以根据实际情况进行调整。
粉煤灰蒸压砖配方
粉煤灰蒸压砖配方一、配方原料1. 粉煤灰粉煤灰可是这蒸压砖的主要原料呢。
它是从发电厂等地方排出的废弃物，里面含有很多活性的硅铝成分。
就像那些细小的精灵，虽然是废弃物，但是在蒸压砖里却能发挥大作用。
2. 石灰石灰就像是个活力满满的小伙伴。
它能和粉煤灰里的成分发生反应，为蒸压砖提供强度。
不过石灰的质量得把控好，要是太次了，那蒸压砖的质量可就没保障了。
3. 石膏石膏就像是个小助手。
它的量不需要太多，但是能调节蒸压砖的凝结时间，让整个制作过程更顺利。
4. 集料集料可以是砂或者其他的小颗粒材料。
它们就像是填充在蒸压砖里的小骨架，让蒸压砖更加密实，提高砖的整体性能。
二、原料比例1. 粉煤灰的比例大概在60% - 80%左右。
这得根据具体的情况来调整，如果粉煤灰的活性比较高，比例可以适当提高一些。
2. 石灰的比例大概在15% - 25%。
石灰多了少了都不行，少了反应不充分，多了可能会导致砖的性能不稳定。
3. 石膏的比例一般在3% - 5%。
它虽然量少，但是可不能小看它的作用哦。
4. 集料的比例大概在10% - 20%。
集料的种类和颗粒大小也会影响到蒸压砖的最终质量。
三、制作流程1. 原料准备先把粉煤灰、石灰、石膏、集料按照比例准备好。
这就像是做菜前准备食材一样，每种原料都要精确称量，可不能马虎。
2. 混合搅拌把这些原料放到搅拌机里搅拌均匀。
想象一下，这些原料在搅拌机里欢快地跳舞，充分地混合在一起，这样才能保证蒸压砖的质量均匀。
3. 成型把搅拌好的原料放到模具里，通过压力机压制成型。
这个过程就像是给原料一个新的形状，让它们变成我们想要的蒸压砖的样子。
4. 蒸压养护把成型的砖坯放到蒸压釜里进行蒸压养护。
这一步可重要了，就像给砖坯来个温泉浴，在高温高压的环境下，让砖坯内部的化学反应更充分，从而提高砖的强度。
四、质量控制1. 原料质量检测在使用原料之前，要对粉煤灰、石灰、石膏等原料进行质量检测。
看看它们的化学成分、活性等指标是否符合要求。
高性能蒸压粉煤灰砖的生产工艺
窗略 国嚣 匾鼢唱 露回国鳍 Ｅ蓉
李 庆 繁 ’ 高 连 玉 赵 成 文 。 （ 辽 宁 省 墙 体 材 料 协 会 ， 宁 抚 顺 １ ３ ０ ； 中 国建 筑 东北 １ 辽 ０８２ １ 设 计 研 究 院 ， 宁 沈 阳 １ ０ ０ ； 沈 阳建 筑 大 学 ， 宁 沈 阳 １ ０ ６ ） 辽 １０３ ３ 辽 １ １ ８
生 石 灰 颗 粒 越 细 ． 粉 煤 灰 颗 粒 之 间 的 反 应 越 快 ． 化 生 与 水
成 物 也 越 多 ， 品 的强 度 高 ， 能 好 ； 也 宜 磨 得 过 细 ， 粉 产 性 但 因 末 耗 电量 大 ． 成本 增加 。对 于 不 同 消 化 工 艺 ． 度 要 求 可 有 所 使 细 不 同． 地面消化时间长 ， 因 闪而 磨 细 度 要 求 可 适 当 放 宽 。 采用 天然石膏 ， 因其 为块 状 ， 需 破 碎 、 细 后 使 用 。其 细 亦 磨 度 要 求 为 ００ ０ｍｍ 筛 孑 筛余 量 ≤ １ ％ ． 膏 可 经 破 碎 后 按 比例 ．８ Ｌ ５ ． 石 配 料 ． 与 石 灰 一起 磨 细 。也 可按 细度 要 求 单 独 磨 细 。 再
要 求 见表 ｌ 。 表 １ 生石 灰 粉 磨 细 度
蒸 压 粉 煤 灰 砖 的 生 产过 程 大 体 上 包 括 原 料 处 理 、混 合 搅 拌 、 化 （ 化 ） 轮 碾 、 坯 成 型 、 压 养 护 和成 品 处 理 等 过 程 。 消 陈 、 砖 蒸
它 的基 本 工 艺 流 程 见 图 １
含 水 率 达 到 要 求 电厂 湿 法 排 出 的 粉煤 灰 浆 含 水 率 很 高 ． 煤 灰 与 水 的 质 量 粉
比（ 固液 比 ） 达 １ ０ １ ０ 即含 水 率 为 ９ ％ ９ ％。要 使 水 分 高 ： ～： ， ２ ４ ５ ８ 达 到 制砖 要 求 ． 含水 率应 为 ３ ％ ～３ ０ ３％ ， 经 过 两 级 脱 水 。蒸 压 需
粉煤灰蒸压砖生产工艺流程简述
粉煤灰蒸压砖生产工艺流程简述一、产品名称：1、粉煤灰蒸压砖规格240×115×53mm，强度等级10Mpa，15Mpa，20Mpa。
2、粉煤灰小型空心砌体规格240×115×90mm，孔洞率30%，强度等级10Mpa，15Mpa，20Mpa。
3、道路面砖规格200×110×60mm，强度等级10Mpa，15Mpa，20Mpa。
二、主要原材料配合比：粉煤灰：炉渣：生石灰=68：20：12三、主要原材料消耗量：四、工艺过程简述：1、原材料储存：①、生石灰由外地购买运至破碎机房，由装载机或人工将料倒入受料坑，由一台颚式破碎机破碎成粒径≤25mm的石灰小颗粒，经斗式提升机分别送入160T生石灰仓存放待用。
仓预设置一台率机除尘器进行吸尘。
进入库内的石灰经调速皮带秤给料，通过下料溜子落入球磨机内进行细磨，当物料细度达到3500-4000cm2/g〃1/2，即制成生产用胶结料，经斗式提升机送至胶结料仓中储存待用，球磨机除尘采用气箱脉冲式除尘器进行吸尘，除尘器积灰斗内的粉尘返回斗式提升机，送入胶结料仓内。
②、粉煤灰利用煤矸石电厂粉煤灰库储存，生产时，由螺旋输送机直接送入搅拌站上的粉煤灰斗秤。
③、炉渣由煤矸石电厂的排渣车倒入炉渣堆棚，由装载机倒入灰渣受料斗内，由一台高细度破碎机破碎成粒径≤0.5-10mm的颗粒，由提升机提升送入炉渣仓储存，生产时有螺旋输送机送入三斗配料机料斗内。
2、原料制备：各种原材料经过自动计量称过量，按比例，按顺序依次卸入双卧轴强调式搅拌机进行强搅拌，同时加入经计量的水分，搅拌时间约3min左右，制成的混合料由皮带机送入连续式消解仓进行消解约3小时，消解好的混合料进入轮碾机，经轮碾后的混合料由皮带机送入压砖机前料斗内。
3、砖坯成型：砖坯成型采用半干法生产，料斗内的混合料由皮带给料机均匀送入液压压砖机受料斗内，喂料装置将混合料喂入压机模具，经1100吨压机压制成为砖坯。
蒸压粉煤灰砖生产流程
蒸压粉煤灰砖生产流程一、原料准备。
蒸压粉煤灰砖的主要原料就是粉煤灰啦，这粉煤灰就像是一个宝藏，不过是工业生产后的宝藏。
它是从发电厂的粉煤灰排放处收集来的呢。
当然啦，光有粉煤灰还不行，还得有其他的小伙伴。
像石灰、石膏这些也是重要的原料。
石灰能起到激发粉煤灰活性的作用，就像一个活力小助手，让粉煤灰能更好地发挥作用。
石膏呢，它就像是一个小调和剂，调节整个生产过程中的一些反应。
这些原料都得按照一定的比例来准备，要是比例不对呀，那做出来的砖可就不好啦。
比如说，粉煤灰的量太多或者太少，都会影响砖的强度和质量呢。
二、搅拌混合。
把这些原料都准备好了之后呢，就像是要做一个超级大的混合蛋糕一样，要把它们放到搅拌机里搅拌混合。
这个搅拌机可厉害了，呼呼地转着，把粉煤灰、石灰和石膏充分地搅和在一起。
在搅拌的时候呀，还得加一点水呢，就像给这个原料的大聚会加点润滑剂一样。
水不能加太多，不然就成泥汤啦，也不能加太少，不然搅拌不均匀。
搅拌的时间也很重要，得保证这些原料都亲密无间地融合在一起才行。
三、成型。
搅拌好的原料就像是已经和好的面团，接下来就要把它们做成砖的形状啦。
这个时候就轮到成型机上场喽。
成型机就像一个超级魔术师，把那些混合好的原料按照我们想要的砖的大小和形状给变出来。
这过程中呀，压力也很关键呢。
要施加合适的压力，压力太大，砖可能会出现裂缝，压力太小，砖就不够紧实，强度就达不到要求啦。
而且呀，成型后的砖坯要摆放得整整齐齐的，就像小朋友排队一样，这样方便后面的工序操作。
四、养护。
砖坯成型之后呢，就像是小婴儿一样，需要好好地养护。
这个养护可讲究啦。
一般会把砖坯放到养护室里。
养护室里的温度和湿度都得控制好。
温度就像一个温暖的怀抱，湿度就像滋润的小雨滴。
如果温度太高或者太低，湿度不合适，砖坯就不能很好地成长啦。
在养护的过程中呢，砖坯内部会发生一系列的化学反应，让砖变得更加坚固耐用。
这个过程就像小婴儿慢慢长大一样，需要耐心地等待。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要原料
砂子(石屑) 砂子(石屑) 砂子或石屑是含SiO2岩石经人工机械破碎或风化 水流冲刷而成。砂子质量对粉煤灰砖的物理力学 性能有很大影响，因此对砂子有一定的技术要求 。粉煤灰砖用的砂子（石屑）应含有一定量的 SiO2成分，其要求应符合JC/T622-1996《硅酸盐 建筑制品用砂》规定。其颗粒的平均粒径应在 0.35㎜以上，即为中粗砂。
应在80%以上; • • C 消解时间在10分钟以内,消解温度在65度以上; D 磨细度在4900孔/厘米2筛上的筛余量小于15%.
主要原料
石膏： 石膏的主要化学成分是硫酸钙（CaSO4）,按其结晶 水的多少分为二水石膏（CaSO4、2H2O），半水石 膏（CaSO4、1/2H2O）和无水石膏（CaSO4）三类 。一般要求石膏粉细度在4900孔/厘米2筛上的筛 余量不大于15%。 其用量一般为生石灰用量的10% 左右。对石膏的质量要求，主要是CaSO4含量应不 小于65%
活化均化 轮碾机 压实排气
分解反应 肠道 吸收养分
仪表系统
神经系统
中控系统
大脑中枢
传输系统
经脉血管
计量系统
感应反馈
成型工艺流程
成型工段 尺寸达标外观完整 坯体 成型的目 的是将混 合料加工 成所需规 格的砖坯 压砖机 具有足够的密实度 码垛机 养护小车台面应平整，刚性要好。 养护小车台面应平整，刚性要好。每次使用前 应对小车台面进行清扫，不得有沾着物料， 应对小车台面进行清扫，不得有沾着物料，以免在 运送过程中由于砖坯堆码不平而造成断裂 成型好的砖坯码放在养护小车上，由轻便轨道 成型好的砖坯码放在养护小车上， 推送至静停线上，排成一列（一釜的装载量） 推送至静停线上，排成一列（一釜的装载量）后， 由牵引车或卷扬机牵引入釜 心脏
粉煤灰砖的优点
蒸压粉煤灰砖
烧结粘土砖
节约能源，不需烧结 节约能源， 保护耕地，不用粘土 保护耕地， 保护环境，充分利用固定废弃物 保护环境，
预热焙烧，耗时耗能 预热焙烧， 破坏耕地，污染环境 破坏耕地， 破坏生态平衡，无法利废 破坏生态平衡，
配料工艺流程
配料工艺流程 人体机理 破碎 原料筛选 脱水 加工 选料 食品筛选
养护小车
静停 目的是使 砖坯在蒸 压养护前 达到一定 的强度
静停养护
高压蒸汽养护 成品堆场 产品贮存、 产品贮存、堆放 应做到场地平整、 应做到场地平整、分 等分级、 等分级、整齐稳妥
主要设备外形图
生产工艺流程
生产线工艺流程
电石渣
五斗配料机 计量秤 搅 拌 机
轮碾机
骨料
压砖机
码垛机
骨料 湿粉煤灰 湿粉煤灰
主要原料
炉渣： 炉渣
煤渣是各种煤炭燃烧后的产物。它是由未燃煤残渣、无 机质、各种矿物以及玻璃相等组成。 粉煤灰砖对煤渣的技术质量必须符合下列要求。 • • • • • 烧失量＜10% 含硫量（SO3）＜2% 膨胀试验合格（体积变化均匀） 煤渣粒径＜10㎜ 煤渣粒径＜1.2㎜的粉状小颗粒含量＜25%
计量秤
静养间 蒸压釜 成品堆场
干 粉 煤 灰
水
搅拌机容量3m 搅拌机容量 3，间歇 工作，下料时间30秒 工作，下料时间 秒， 搅拌时间2.5分钟 搅拌时间 分钟
1.5MPa 高压蒸汽养护
本次课程结束，谢谢欣赏
有限公司 工艺技术部
（含量波动范围） 主要技术指标 氧化硅(SiO2）含量不低于40% 氧化铝（AI2O3）含量不低于15% 含硫量（SO3)不大于2% 烧矢量不大于8% 不大于8% 不大于 细度:在4900孔/cm2筛余量不大于20%
主要原料
生石灰：
化学成分:主要是氧化钙（CaO）少量的氧化镁（MgO) 化学成分 、氧化铁（Fe2O3)和氧化硅(SiO2) 生石灰的比重是3.1~3.4 主要技术指标 • A 活性氧化钙含量应大于65%，氧化镁含量应小于 5%; • B 生烧石灰小于15%，过烧石灰小于5%，正火石灰
产品执行标准
引用：JC239-2001行标 引用：JC239-2001行标 类别：砖的颜色分为本色（N）和彩色（Co） 规格: a.砖的外型为直角六面体 b.砖的公称尺寸为：长240mm、宽115mm、高53mm(90mm) 等级： a.强度等级分为：MU30、MU25、MU20、MU15、MU10 b.质量等级根据尺寸偏差、外观质量、强度等级、干燥收缩 分为优等品（A）、一等品（B）、合格品（C） FB CO 20 A JC 239-2001 （产品标记识别）
磨细
制作
粉煤灰用量 最佳配合比 骨料用量
维生素 营养搭配 碳水化合物
搭配合理产品合格
水、电石渣
蛋白质
搭配合理营养健康
配料工艺流程
配料工艺流程 人体机理
配料的目的 就是要使各种原 料能均匀、 料能均匀、准确 地按确定配合比 例相互混合
进料 五斗配料机 计量称重
食用食物 口腔 大口小口
配料皮带
输送物料
主要原料
电石渣 电石水解获取乙炔气后的以氢氧化钙为主要成分 的废渣。乙炔（C2H2）是基本有机合成工业的重 要原料之一，以电石（CaC2）为原料，加水（湿 法）生产乙炔的工艺简单成熟，至今已有60余年 工业史，目前在我国仍占较大比重。1t电石加水 可生成300多kg乙炔气，同时生成10 t含固量约 12%的工业废液，俗称电石渣浆。它的处置一直令 生产厂头痛。
配料工段
配料过程
水 干粉煤灰 电石渣 粗骨料 细骨料 湿粉煤灰 湿粉煤灰
控制用水量 保证工艺需 求 计量秤 计量秤 料斗
砂、碎石屑、 碎石屑、 炉渣等
含水率控制在 10%以下 以下
料斗
料斗
料斗
料斗
五斗配料机包括 搅拌机
按工艺配比计量称重
计量秤
电石渣斗
粗骨料斗
细骨料斗
湿粉煤灰斗
湿粉煤灰斗
五斗配料机分别贮存不同 物料，共4排×5=20个斗 物料， 排 个斗
蒸压粉煤灰砖生产工艺流程
有限公司 工艺技术部
我国墙体材料工业发展方向是逐步淘汰粘土砖，利用 工业固体废弃物资源发展新型墙体材料。 蒸压粉煤灰砖项目符合国家建设节约资源、环境友好 型社会的目标，对于保护耕地、保护环境、综合利用、 变废为宝，发展循环经济，具有十分重要的意义。
我公司在建的年产4.8亿标块蒸压粉煤灰砖生产线固废 利用项目，是2011年市、区两级政府和开发区管委会 共同实施推进的重点项目之一，是政府及热电厂急需 的配套项目。该项目总投资9089万元，每年可消纳热 电厂粉煤灰45万多吨，电石渣10万吨。是西北地区最 大的粉煤灰制砖生产项目,一次建成规模位列全国前三 甲。该项目选用国内最先进的蒸压式粉煤灰制砖生产 线，工艺先进，技术领先，设备自动化程度高。
输送食物
食道
混合料搅拌 的作用是使混合 料混合均匀， 料混合均匀，这 是使产品获得预 期质量和质量均 匀的基础
搅拌机
混合搅拌
混合蠕动
胃
生产工艺流程
配料工艺流程 搅拌机 轮碾主要起 压实、活化和均 压实、 化的作用， 化的作用，使物 料中大部分空气 排除， 排除，而利于提 高制品强度 输送皮带 输送物料 输送食物 肠道 人体机理
产品定义
蒸压粉煤灰砖是以石灰、消石灰（如电 石渣）或水泥等钙质材料与粉煤灰等 硅质材料及基料（砂）等为主要原料 ，掺加适量石膏，经搅拌混合、多次 排气压制成型、高压蒸汽养护而制成 的砖。
主要原料
粉煤灰：
化学成分组成%(用于粉煤灰砖的粉煤灰适宜的化学组成)
SiO2 A12O3 Fe2O3 CaO MgO SO3 40‐60ห้องสมุดไป่ตู้15‐35 /3‐10 / 1.5‐2.5/0‐2.5/ 0.1‐1.2
