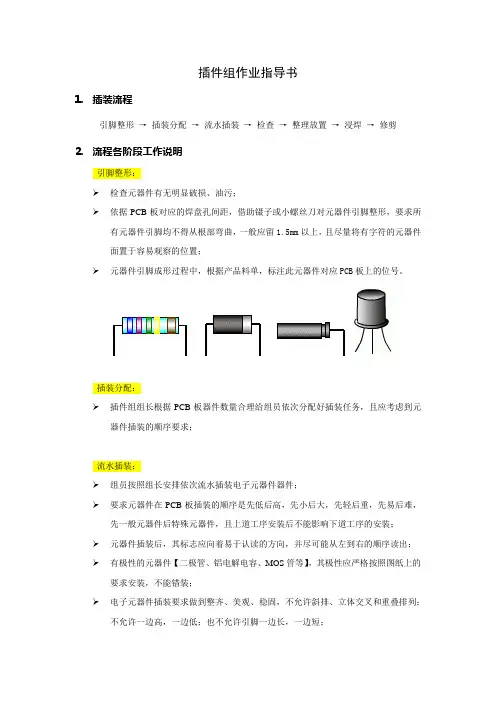

元件整形作业指导书
插件组作业指导书
插件组作业指导书
1.插装流程
引脚整形→插装分配→流水插装→检查→整理放置→浸焊→修剪
2.流程各阶段工作说明
引脚整形：
检查元器件有无明显破损、油污；
依据PCB板对应的焊盘孔间距，借助镊子或小螺丝刀对元器件引脚整形，要求所有元器件引脚均不得从根部弯曲，一般应留1.5mm以上，且尽量将有字符的元器件
面置于容易观察的位置；
元器件引脚成形过程中，根据产品料单，标注此元器件对应PCB板上的位号。
插装分配：
插件组组长根据PCB板器件数量合理给组员依次分配好插装任务，且应考虑到元器件插装的顺序要求；
流水插装：
组员按照组长安排依次流水插装电子元器件器件；
要求元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装；
元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出；
有极性的元器件【二极管、铝电解电容、MOS管等】，其极性应严格按照图纸上的要求安装，不能错装；
电子元器件插装要求做到整齐、美观、稳固，不允许斜排、立体交叉和重叠排列；
不允许一边高，一边低；也不允许引脚一边长，一边短；
组员插装元器件时，要求自检、互检，要对上一个组员的插装作检查，保证插装准确性。
检查：
流水插装完成后的PCB板，组长要整体检查有无遗漏、错装。
整理放置：
检查无误后，将插装完毕的半成品整理放置到中转箱，方便下道工序的生产。
浸焊：
上电，打开锡锅，
修剪：。
生产线作业规范
生产线作业工艺规范工艺流程图插件段作业工艺规范一、生产用具、原材料 生产线、元件切脚整形机、镊子、电子元件、线路板二、准备工作1、将需整形的元件整形。
（参照前置作业指导书）2、了解新产品插件注意事项，对特殊材料对人员的职能培训。
3、投料前检查品保检验合格单，产品批号，了解物料的完整性及可靠性。
三、操作步骤1、按PCB 板标识图、样品、作业指导书，把各元件插入PCB 板中，达到样品或要求的规定的成型高度。
四、工艺要求1、元件的整形、排列位置严格按文件规定要求，不能损伤元器件。
2、二极管、三极管、电解电容、电感、IC 是有方向性，必须按PCB 板上的方向进行插件。
3、无极性元件的在插件的过程中，必须保持一致性。
4、元器件不得有错插、漏插现象。
5、变压器、电感、电解电容等元件必须平贴PCB 板，不可浮高。
6、加工、插件等作业前必须核对物料，确认正确后方可作业。
7、不同包装的三极管不得混用，发现异常元件及异常外型材料及时反馈组长，由技术部、品保部、物控部决定处理。
8、每天下班前清理工作台面，并及时把多余元器件上交组长处理。
9、完工后清理设备及岗位。
五、注意事项1、后工序员工或检验员发现漏插元器件不能擅自将元器件插入线路板，必须经组长鉴别。
2、每批次组长负责与技术部一起制作首板，以后批量制作严格按首板插件标准执行，每批制作前必须经过首检合格后方可批量投入生产。
3、杜绝元件插件不到位，漏插、插反，插错，碰脚流入下一道工序。
4、注意操作员工双手及操作工具、设备卫生，确保产品清洁六、工作态度1、不接收不良品、不制造不良品。
2、插好每一个元件，核对好每一个元件。
3、检查好上一工位的作业内容。
插件 排拉备料 前置加工 颔工艺流程图浸焊、切脚、波峰焊作业工艺规范一、生产用具、原材料 焊锡炉、排风机、空压机、夹子、刮刀、插好元器件的线路板、助焊剂、锡条、稀释剂、切脚机、斜口钳、波峰焊机。
二、准备工作1、按要求打开焊锡炉、波峰焊机的电源开关，将温度设定为255-265度（冬高夏低），加入适当锡条。
02生产作业指导书
东莞市凯人实业有限公司文件名称作业指导书版本号A/0 工艺规范文件编号QW-0402 第1页共7页一、插件一．适用范围：电子LED驱动电源的插件二．使用设备和工具：剪钳、剪刀、镊子、静电手环、单刃刀片三．使用物料：线路板、元器件、变压器、电阻、电容、线材等四．操作步骤：1．领料：生产物料员按生产计划和产品《领料单》到仓库领取产品物料，并核对无误。
2．调拉：松动拉带螺丝，调整拉带宽度与线路板宽度基本一致，然后拧紧螺丝，要求线路板能够滑动且不能掉下来。
3．元器件整型：按线路板要求对部分元器件经行弯脚整型。
使用设备或者人力为器件整形。
4．排线：把元件倒进零件盒，按插件顺序和个人能力分配元器件，原则上先插小件后插大件。
5．各工位核对元器件是否与样品一致，若有异常立即上报。
6．插件的一般遵循从低到高，由易到难的原则：电阻→二极管→电容→电阻→三极管→变压器，具体产品具体调节插件顺序。
7．插好的产品放插件盆摆好并标识过数待浸锡。
8．标识牌随产品流动。
9．插完一种规格后，剩下的物料收集整理放插件待退区，并做好标识。
五．质量要求和注意事项1．对样生产。
2．元器件倾斜角不能超过15度，元器件不能超出线路板面边缘。
3．正确插孔，插贴板面。
4．流水线顺畅，不能堆积。
5．二极管、三极管、电解电容等有极性方向的元器件方向极性不可插反。
6．不可漏插。
7．所有的线路板要轻拿轻放。
8．塑条排装的三极管只能分条倒出来使用，不同包装条的三极管不可混用。
9．所有的物料必须按工程部所出的BOM清单生产，所有的物料需要替换必须经工程部同意。
10．插件时必须配带静电手环。
工艺规范文件编号QW-0402 第2页共7页二、浸锡一．适用范围：电子LED驱动电源的浸锡二．使用设备和工具：大锡炉、夹子、拨板、小铁棒、400℃温度计、常温温度计。
三．使用物料：锡条、助焊剂、防氧化剂、待浸锡产品。
四．操作步骤：1．大锡炉预热：打开总开关，设定温度表绿光亮，表示正在加热状态。
工艺作业指导书
电阻、二极管成型操作要求一、根据元器件清单或样机对需要成型的元器件确认：1、元器件型号、规格；2、成型形式（卧式或立式）；3、跨距；二、成型操作1、卧式成型：①根据确认的跨距，调整轴向成型机，注意：调整关键是切断引脚的旋转刀片须紧贴靠板，折弯处应离成型元件端面1mm以上。
无法使用轴向成型机的元件，可选用相应模具手工成型；②对成型后的首件，可在线路板上该元件相应的孔位插装验证；③首件验证合格后，可连续进行该元件的卧式成型操作；过程中和结束时应抽样验证。
④若切断的元器件引脚不平整（如带毛刺）时，需调整设备（如靠板偏心、刀片钝等）。
2、立式成型：①参照样机或样件，手工进行立式成型，二极管立式成型应注意弯曲端极性；②弯曲端起始弯曲处离该端面应大于2mm，（特殊情况允许1mm）弯曲部位应呈弧形；③立式成型的首件，可在线路板上该元件相应的孔位插装验证，插装后弯曲一端的引脚超出PCB板焊盘部分的长度应不小于3mm；④首件验证合格后，可连续进行该元件的立式成型；过程中和结束时应抽样验证。
3、注意：①操作者手上不得有油或污渍，成型用工具、器械要清洁，成型时形成的切屑要及时清理；②同一型号、规格的元件成型操作应连续一次性完成，不得在过程中穿插成型其它型号、规格的元件；③同一型号、规格的元件成型后放在同一容器内，不可与其它型号、规格的元件混放。
三、成型作业结束，清洁工作场地及设备。
线材生产操作要求一、裁线、剥线1、根据生产单，设计文件或样件要求，确认：a)线材型号、规格、颜色b)裁线长度（无特殊要求时，实际裁线长度的误差为±5mm）c)形式（全剥或半剥）d)剥头长度（无特殊要求时，剥头长度为3—4mm）2、依据以上确认的内容，调试剥线机参数，并进行试裁、试剥。
3、对试裁的首件长度、剥头形式、剥头长度进行确认。
4、首件经确认无误后，可进行连续操作，无特殊要求时，每年100根为一捆扎单元，将线材理顺齐后，用不掉色的橡皮筋捆扎，整齐摆放转入下道工序。
插件作业指导书
精心整理插件作业指导书一、生产用具、原材料生产线、元件切脚整形机、镊子、电子元件、线路板、自熄管二、准备工作1、将需整形的元件整形。
2、了解新产品插件注意事项，对特殊材料对人员的职能培训。
3、投料前检查品保检验合格单，产品批号，了解物料的完整性及可靠性。
三、操作步骤1、按PCB板标识图及样品整流器，把各元件插入PCB板中，达到样品或要求的规定的成型高度。
四、工艺要求1、元件的整形、排列位置严格按文件规定要求，不能损伤元器件。
234567123412345612、用夹子夹住插好件的线路板，铜泊面喷少许助焊剂，用刮刀刮去锡炉锡面上的氧化层，将喷好助焊剂的线路板铜泊面浸入锡炉，线路板板材约浸入0.5mm，浸锡时间为2-3秒。
3、浸好锡后，手斜向上轻提，并保持平稳，不得抖动，以防虚焊、不饱满。
4、5秒后基本凝固时，放入流水线流入下一道工序。
5、切脚机开始进行切脚操作，观察线路板是否有翘起或变形。
6、切脚高度为1-1.2mm，合格后流入自动波峰焊机7、操作设备使用完毕，关闭电源。
四、工艺要求1、助焊剂在线路板焊盘上要喷均匀。
2、上锡时线路板的铜板面刚好与锡面接触0.5mm即可，不得有锡尘粘附在线路板上。
3、不得时间过长、温度过高引起铜铂起泡现象，锡炉温度为255-265度（冬高夏低），上锡时间2-3秒。
4、焊点必须圆滑光亮，线路板必须全部焊盘上锡。
5、保证工作台面清洁，对设备定时进行记录。
五、注意事项1、焊接不良的线路必须重焊，二次重焊须在冷却后进行。
2、操作过程中，不要触碰锡炉，不要让水或油渍物掉入锡炉中，防止烫伤。
3、助焊剂、稀释剂均属易燃物品，储存和使用时应远离火源，发泡管应浸泡在助焊剂中，不能暴露在空气中。
4、若长期不使用，应回收助焊剂，密闭。
发泡管应浸在盛有助焊剂的密闭容器中。
5、焊接作业中应保证通风，防止空气污染，作业人员应穿好工作服，戴好口罩。
6、链爪清洁储液箱体应经常添加与定期更换，液面高度为槽高的1/2—2/3处，注意调整毛刷与链爪间隙。
【精编范文】手工插件作业指导书-范文模板 (13页)
3、组长安排好相应的坐次，安排好人员所插的电子元件。
4, 将需整形的元件整形（如，二极管等），并摆放后，做好准备。
三、操作步骤
1、按PCB板标识图及样品整流器，把各元件插入PCB板中，达到样品或要求的规定的成型高度。
四、工艺要求
1、元件的整形、排列位置严格按文件规定要求，不能损伤元器件。
如果被测电容器的容量在0.01UF以上，用万用表置于R×10KΩ高阻量程，而表头指针并不摆动，则说明该电容器的内部已断路。如果是电解电容器，则说明该电解电容器的电解液已干涸，不能使用。
8.2.6 电容器单位
8.2.6.1单位一般有：pF皮法、nF纳法、μF微法、mF毫法。
8.2.6.2电容量单位的换算：1法拉（F）=106微法（uF）=1012微微法（pF）
8.1.2 举例说明（举DIP车间的作业指导书实例）
作为一个作业指导书首先应明确其目的，适用范围，版本类型（标准或试用），作业指导书当
中用到的术语定义，其次是应讲述其详细的操作流程，这一流程将指导我们如何进行合理化的操作。在开始上线之前，按照作业指导书将产品所需物料分到各个工位，各工位将根据作业指导书核对物料本体及物料标签是否一致。在保证物料无误的情况下，查看本工位的注意事项及使用工具，作业员将根据提供的生产信息进行作业。 8.1.3作业指导书的分类
8.2.3 电容器的外形
电解电容 聚酯膜电容
瓷片电容 排 容
CBB电容
阻容模块
CBB电容
聚丙烯电容
8.2.4 电容器的极性
8.2.4.1电容器中只有电解电容才有极性，脚长的一脚为正极，或者在外壳上有“－”符
号的一脚为负极。
【优质文档】电子作业指导书-word范文模板 (9页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电子作业指导书篇一：电子作业指导书模板电子有限公司作业指导书文件编号：QS-WI-20 版本： A/0 受控状态：编制：审核：批准：发布日期：201X-4-25 实施日期：201X-5-1目录变压器工艺流程注：★为关键工序篇二：电子装配作业指导书1插件作业指导书一、生产用具、原材料生产线、元件切脚整形机、镊子、电子元件、线路板、自熄管二、准备工作1、将需整形的元件整形.2、了解新产品插件注意事项,对特殊材料对人员的职能培训. 投料前检查品保检验合格单,产品批号,了解物料的完整性及可靠性.三、操作步骤1、按PCB板标识图及样品整流器,把各元件插入PCB板中,达到样品或要求的规定的成型高度.四、工艺要求 : 1、元件的整形、排列位置严格按文件规定要求,不能损伤元器件.2、二极管、三极管、电解电容、电感是有方向性,必须按PCB板上的方向进行插件.3、无极性元件的在插件的过程中,必须保持一致性.元器件不得有错插、漏插现象.5、不同包装的三极管不得混用,发现异常元件及异常外型材料及时反馈组长,由技术部、品保部、物控部决定处理.6、每天下班前清理工作台面,并及时把多余元器件上交组长处理.7、完工后清理设备及岗位.五、注意事项1、后工序员工或检验员发现漏插元器件不能擅自将元器件插入线路板,必须经组长鉴别.2、每批次组长负责与技术部一起制作首板,以后批量制作严格按首板插件标准执行,每批制作前必须经过首检合格后方可批量投入生产.3、杜绝元件插件不到位,漏插、插反,插错,碰脚流入下一道工序.4、注意操作员工双手及操作工具、设备卫生,确保产品清洁浸焊、切脚、波峰焊作业指导书一、生产用具、原材料焊锡炉、排风机、空压机、夹子、刮刀、插好元器件的线路板、助焊剂、锡条、稀释剂、切脚机、斜口钳、波峰焊机.二、准备工作1、按要求打开焊锡炉、波峰焊机的电源开关,将温度设定为255-265度(冬高夏低),加入适当锡条.2、将助焊剂和稀释剂按工艺卡的比例要求调配好,并开起发泡机.3、将切脚机的高度、宽度调节到相应位置,输送带的宽度及平整度与线路板相符,切脚高度为1-1.2mm,将切脚机输送带和切刀电源开关置于ON位置.4、调整好上、下道流水线速度,打开排风设备.5、检查待加工材料批号及相关技术要求,发现问题提前上报组长进行处理.6、按波峰焊操作规程对整机进行熔锡、预热、清洗、传送调节速度与线路板相应宽度,直到启动灯亮为止.三、操作步骤1、用右手用夹子夹起线路板,并目测每个元器是否达到要求,对不达到要求的用左手进行矫正.2、用夹子夹住插好件的线路板,铜泊面喷少许助焊剂,用刮刀刮去锡炉锡面上的氧化层,将喷好助焊剂的线路板铜泊面浸入锡炉,线路板板材约浸入0.5mm,浸锡时间为2-3秒.3、浸好锡后,手斜向上轻提,并保持平稳,不得抖动,以防虚焊、不饱满.4、5秒后基本凝固时,放入流水线流入下一道工序.5、切脚机开始进行切脚操作,观察线路板是否有翘起或变形.6、切脚高度为1-1.2mm,合格后流入自动波峰焊机7、操作设备使用完毕,关闭电源.四、工艺要求1、助焊剂在线路板焊盘上要喷均匀.2、上锡时线路板的铜板面刚好与锡面接触0.5mm即可,不得有锡尘粘附在线路板上.3、不得时间过长、温度过高引起铜铂起泡现象,锡炉温度为255-265度(冬高夏低),上锡时间2-3秒.4、焊点必须圆滑光亮,线路板必须全部焊盘上锡.5、保证工作台面清洁,对设备定时进行记录.五、注意事项1、焊接不良的线路必须重焊,二次重焊须在冷却后进行.2、操作过程中,不要触碰锡炉,不要让水或油渍物掉入锡炉中,防止烫伤.3、助焊剂、稀释剂均属易燃物品,储存和使用时应远离火源,发泡管应浸泡在助焊剂中,不能暴露在空气中.4、若长期不使用,应回收助焊剂,密闭.发泡管应浸在盛有助焊剂的密闭容器中.5、焊接作业中应保证通风,防止空气污染,作业人员应穿好工作服,戴好口罩.6、链爪清洁储液箱体应经常添加与定期更换,液面高度为槽高的1/2—2/3处,注意调整毛刷与链爪间隙.7、换锡时,注意操作员工安全,避免烫伤.8、经常检验加热处导线,避免老化漏电.9、注意检查锡液面,应不低于缸体顶部20mm.补焊作业指导书一、生产用具、原材料电烙铁、镊子、斜口钳、锥子、支架、切脚好的线路板、焊锡丝、功率(来自: : 电子作业指导书 )表、调压器、测试架、镇流器、毛管。
插件作业指导书
插件作业指导书插件作业指导书一、生产用具、原材料生产线、元件切脚整形机、镊子、电子元件、线路板、自熄管二、准备工作1、将需整形的元件整形。
2、了解新产品插件注意事项，对特殊材料对人员的职能培训。
3、投料前检查品保检验合格单，产品批号，了解物料的完整性及可靠性。
三、操作步骤1、按PCB板标识图及样品整流器，把各元件插入PCB板中，达到样品或要求的规定的成型高度。
四、工艺要求1、元件的整形、排列位置严格按文件规定要求，不能损伤元器件。
2、二极管、三极管、电解电容、电感是有方向性，必须按PCB板上的方向进行插件。
3、无极性元件的在插件的过程中，必须保持一致性。
4、元器件不得有错插、漏插现象。
5、不同包装的三极管不得混用，发现异常元件及异常外型材料及时反馈组长，由技术部、品保部、物控部决定处理。
6、每天下班前清理工作台面，并及时把多余元器件上交组长处理。
7、完工后清理设备及岗位。
五、注意事项1、后工序员工或检验员发现漏插元器件不能擅自将元器件插入线路板，必须经组长鉴别。
2、每批次组长负责与技术部一起制作首板，以后批量制作严格按首板插件标准执行，每批制作前必须经过首检合格后方可批量投入生产。
3、杜绝元件插件不到位，漏插、插反，插错，碰脚流入下一道工序。
4、注意操作员工双手及操作工具、设备卫生，确保产品清洁浸焊、切脚、波峰焊作业指导书一、生产用具、原材料焊锡炉、排风机、空压机、夹子、刮刀、插好元器件的线路板、助焊剂、锡条、稀释剂、切脚机、斜口钳、波峰焊机。
二、准备工作1、按要求打开焊锡炉、波峰焊机的电源开关，将温度设定为255-265度（冬高夏低），加入适当锡条。
2、将助焊剂和稀释剂按工艺卡的比例要求调配好，并开起发泡机。
3、将切脚机的高度、宽度调节到相应位置，输送带的宽度及平整度与线路板相符，切脚高度为1-1.2mm，将切脚机输送带和切刀电源开关置于ON位置。
4、调整好上、下道流水线速度，打开排风设备。
5、检查待加工材料批号及相关技术要求，发现问题提前上报组长进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.4 元件成型尺寸标注和要求，必须要充分考虑到生产线操作的可行性，另外对于元件本体损伤的可能性也加以充分考虑，确保加工出来的元件符合IPC-A-610C的标准和客户的要求。
4.4.1 对于所有引线成型元件（立式和卧式）成型都适用，又哦成型的安全距离和空间：a(图中用L表示)元件直径（D）或厚度（T），注意以下要求：
当元件直径（D）或厚度（T）≤0.8mm时，内曲线半径（R）为：R=1D
当元件直径（D）或厚度（T）0.8mm< D或T<1.2mm时，内曲线半径（R）为：R=1.5D 当元件直径（D）或厚度（T）≥1.2mm时，内曲线半径（R）为：R=2D
当设定成型尺寸时，必须要充分考虑上述的成型尺寸要求，避免元件脚变形或是元件本体开裂损伤，对于手工加工或是极其加工安全尺寸要求也不会一致，需要根据实际情况而定。
4.2.2 额定功率<1W的普通电阻，要求电阻本体平贴于PCB板面，电阻两引脚间距对应于PCB板两焊间距（L），PCB板厚（T），卧式成型标准。
成型尺寸：
项目允收范围
A 85°< a < 95°
L1、L2 L1、L2为1.0mm以上
L 依插装位置PCB孔距元件成型管脚长度=元件管脚伸出长度（L）+PCB板厚（T）+抬高于PCB板面高度（H）
成型方式：手工或机器整形（如下图）
手工成型时注意手只能持住元件引脚弯
折，而非本体
机器成型
4.4.3对额定功率≥1Ｗ的普通电阻，或额定功率<1W的立式成型的普通电阻，要本体底部高于PCB板面1-6mm(h),电阻两引脚间距对应于PCB板两焊盘间距（L），PCB板厚（T）。
成型尺寸：
项目允收范围
X 1.0mm < x<3.0mm(手工)4.0mm <x<5.0mm(机器)
A 25°< a <35°
L 依插装位置PCB孔距元件成型管脚长度=元件管脚伸出长度（L）+PCB板厚（T）+抬高于PCB板面高度（H）
成型方式：1、手工整形（如下图）
手工成型
2、机器成形
机器成型
4.4.4 对于水泥电阻，要求电阻本体的底部抬高于PCB板面2.55~3.5mm，电阻两引脚间
对应于PCB板两焊盘间距（L），PCB板厚（T）。
成型尺寸：
项目允收范围
X X>2mm
L 依插装位置PCB孔距元件成型管脚长度=元件管脚伸出长度（L）+PCB板厚（T）+抬高于PCB板面高度（H）
4.4.5 对于压敏电阻、热敏电阻，对于类似瓷介电容外形的电阻元件，要求成型从距离管脚包皮处1-2MM开始成型，电阻和电容两引脚间距对应于PCB板焊盘间距（L），PCB板厚（T）。
成型尺寸：
项目允收范围
X 1mm < x <2mm
L 依插装位置PCB孔距元件成型管脚长度=元件管脚伸出长度（L）+PCB板厚（T）+抬高于PCB板面高度（H）
4.4.6 对于额定功率<1Ｗ的稳压二极管，或者是额定电流<1A的其它各种二极管，二极管两引脚对应于PCB板两焊盘间距（L），PCB板厚（T）。
成型尺寸：
项目允收范围
A 85°< a < 95°
L1、L2 1.0mm < L1、L2< 3mm
L 依插装位置PCB孔距元件成型管脚长度=元件管脚伸出长度（L）+PCB板厚（T）+抬高于PCB板面高度（H）
4.4.7 对于额定功率≥Ｗ的稳压二极管，或者是额定电流≥A的其它各种二极管，或者额定功率<1Ｗ的稳压二极管和额定电流<1A的其它各种二极管，要求立式成型，要求二极管本体
的底部抬高于PCB板面1-4mm,二极管两引脚间距对应于PCB板两焊盘间距（L），PCB板厚（T）。
成型尺寸：
项目允收范围
X 2.0mm < x < 3.0mm(手工) 4.0mm < x < 5.0mm
L 依插装位置PCB孔距元件成型管脚长度=元件管脚伸出长度（L）+PCB板厚（T）+抬高于PCB板面高度（H）
4.4.8 发光二极管需根据产品类型，LED封装形式来定，详细内容见抬高和特殊要求汇总表LED两引脚间距对应于PCB板两焊盘间距。
4.4.9 独石电容、瓷片电容、金膜电容、钽电容、铝电解电容均要求插装到底，平贴PCB 板，（卧式安装例外），元件两引脚间距对应于PCB板两焊盘间距。
4.4.10 小功率三机关成型时要求三极管本体底部抬高于PCB板元件面3-4mm，三极管引脚间距对应于PCB板两焊盘间距。
4.4.11 自带散热器的大功率三极管、电压调整器为立式安装时，要求将元件引脚细的一段完全插入焊盘通孔内。
4.4.12 晶体为立式安装时，要求晶体外壳不能触及PCB板上非接地的铜箔、走线等，否则需加绝缘垫片隔离。
晶体为卧式安装时，需加镀铜线进行固定（补焊工段将晶体外壳同镀锡线焊接在一起，补焊时应避开晶体外壳上的字符）。
4.4.13 散热器上固定大功率元件时，要求元件同散热器之间有薄薄的一层导热胶，用螺钉+弹垫+螺母将元件和散热器进行紧固。
元件同散热器装配要求端正，不许有歪斜现象。
4.4.14 插件式的保险管、保险管座需要在插件前进行组装。
将一保险套在两保险管座中，两保险管座尽量保持在同一方向、同一平面上，保险管上有字符的一面朝上。
4.4.15 对于其它需要对引脚长度进行成型加工的元件，元件两引脚间距对应于PCB板间两焊距。
