光学基础实验
初中物理光学实验实验单
初中物理光学实验实验单实验名称：光的反射与折射实验实验目的：通过实验观察光的反射和折射现象，了解光的传播规律。
实验器材：1. 平面镜2. 直尺3. 透明玻璃板4. 光源（如激光笔）5. 直角三棱镜实验步骤：实验一：光的反射1. 将平面镜竖直放置在桌面上。
2. 将光源置于平面镜的一侧，并打开。
3. 用直尺作为光线的入射线，调整直尺的角度，使光线射向平面镜。
4. 观察光线射向平面镜后的反射现象，并记录观察结果。
实验二：光的折射1. 将透明玻璃板固定在桌面上。
2. 将光源置于透明玻璃板的一侧，并打开。
3. 用直尺作为光线的入射线，调整直尺的角度，使光线射向透明玻璃板。
4. 观察光线射向透明玻璃板后的折射现象，并记录观察结果。
实验三：光的色散1. 将直角三棱镜放置在桌面上。
2. 将光源置于直角三棱镜的一侧，并打开。
3. 用直尺作为光线的入射线，调整直尺的角度，使光线射向直角三棱镜。
4. 观察光线射向直角三棱镜后的色散现象，并记录观察结果。
实验注意事项：1. 在实验过程中，保持实验环境光线暗淡，以便观察光线的反射、折射和色散现象。
2. 保持实验器材的清洁，以避免杂质对实验结果的影响。
3. 实验结束后，关闭光源并及时清理实验场地。
实验结果分析：1. 实验一观察到光线射向平面镜后发生反射，反射角等于入射角。
2. 实验二观察到光线射向透明玻璃板后发生折射，入射角和折射角之间遵循折射定律。
3. 实验三观察到光线射向直角三棱镜后发生色散，不同波长的光线被折射的角度不同，使光线分散成不同颜色的光谱。
实验结论：1. 光的反射是光线遇到界面时发生的现象，反射角等于入射角。
2. 光的折射是光线从一种介质传播到另一种介质时发生的现象，入射角和折射角之间遵循折射定律。
3. 光的色散是光线从一种介质射入另一种介质时，不同波长的光线被折射的角度不同，使光线分散成不同颜色的光谱。
通过本次实验，我们深入了解了光的反射、折射和色散现象，进一步认识了光的传播规律。
光学实验报告
光学实验报告光学实验报告引言：光学是一门研究光的传播、反射、折射和干涉等现象的科学，广泛应用于日常生活和各个领域中。
本实验旨在通过一系列光学实验，深入了解光的性质和行为，以及探索光学实验的原理和应用。
实验一：光的折射在这个实验中，我们使用了一块玻璃板和一束光线。
通过调整光线的入射角度，观察光线在玻璃板中的折射现象。
根据斯涅尔定律，我们可以计算出光线的折射角度和入射角度之间的关系。
实验结果表明，当光线从空气中进入玻璃板时，光线的折射角度会小于入射角度，而当光线从玻璃板出射时，光线的折射角度会大于入射角度。
这一现象可以解释为光在不同介质中传播速度的改变导致的。
实验二：光的干涉在这个实验中，我们使用了一束单色光和一对狭缝。
通过调整狭缝的宽度和间距，观察光的干涉现象。
根据干涉理论，当两束光线相遇时，会出现干涉条纹。
我们发现，当狭缝的宽度和间距适当时，干涉条纹会明显可见。
这一现象可以解释为光的波动性质导致的，两束光线的波峰和波谷相遇时会发生增强或抵消，形成干涉条纹。
实验三：光的衍射在这个实验中，我们使用了一束单色光和一个狭缝。
通过调整狭缝的宽度和光的波长，观察光的衍射现象。
根据衍射理论，当光通过一个狭缝时，会发生衍射现象，光线会向各个方向散射。
我们发现，当狭缝的宽度和光的波长适当时，衍射现象会明显可见。
这一现象可以解释为光的波动性质导致的，狭缝作为光的波前的一部分，会影响光的传播方向和强度。
实验四：光的偏振在这个实验中，我们使用了一束自然光和一对偏振片。
通过旋转偏振片的角度，观察光的偏振现象。
根据偏振理论，自然光中的光波是沿着各个方向振动的，而偏振片可以选择只允许某个方向的光通过。
我们发现，当两个偏振片的方向垂直时，光线会完全被吸收，当两个偏振片的方向平行时，光线会完全透过。
这一现象可以解释为光的电磁波振动方向的选择性传播。
结论：通过这些光学实验，我们深入了解了光的性质和行为。
折射实验揭示了光在不同介质中传播速度的改变导致的折射现象。
光学基本测量实验报告
一、实验目的1. 熟悉光学实验的基本操作和仪器使用方法。
2. 掌握游标卡尺、螺旋测微器等光学测量工具的使用原理和操作技巧。
3. 通过实际测量，提高实验数据的处理和分析能力。
4. 了解光学元件的焦距、折射率等基本物理量的测量方法。
二、实验仪器1. 游标卡尺（量程：150mm，分度值：0.02mm）2. 螺旋测微器（量程：25mm，分度值：0.01mm）3. 透镜（焦距：已知，用于测量折射率）4. 平行光管（用于测量透镜焦距）5. 白屏（用于观察光路）6. 读数显微镜（用于测量透镜焦距）7. 光具座（用于固定仪器）三、实验原理1. 游标卡尺：利用主尺和副尺的分度值差异来提高测量精度。
测量物体长度时，先读取主尺上的整数刻度，再读取副尺上的对应刻度，两者之和即为物体长度。
2. 螺旋测微器：通过旋转螺杆，使螺母与螺杆之间的距离发生变化，从而测量微小长度。
测量物体长度时，先读取主尺上的整数刻度，再读取副尺上的对应刻度，两者之和即为物体长度。
3. 透镜焦距：平行光管发出平行光束，经透镜折射后，会聚于焦点。
通过测量透镜到焦点的距离，即可得到透镜的焦距。
4. 透镜折射率：根据斯涅尔定律，当光线从一种介质进入另一种介质时，入射角、折射角和两种介质的折射率之间存在一定的关系。
通过测量入射角、折射角和已知介质的折射率，可以计算出待测介质的折射率。
四、实验步骤1. 测量透镜焦距：（1）将平行光管固定在光具座上，调整光源使光线垂直于透镜。
（2）将透镜放置在平行光管前方，调整透镜位置，使光线经透镜折射后会聚于白屏上。
（3）使用读数显微镜测量透镜到会聚点的距离，即为透镜焦距。
2. 测量透镜折射率：（1）将已知折射率的透镜放置在光具座上，调整光源使光线垂直于透镜。
（2）测量入射角和折射角，记录数据。
（3）根据斯涅尔定律计算待测介质的折射率。
3. 使用游标卡尺和螺旋测微器测量物体长度：（1）将物体放置在游标卡尺或螺旋测微器上，调整测量位置。

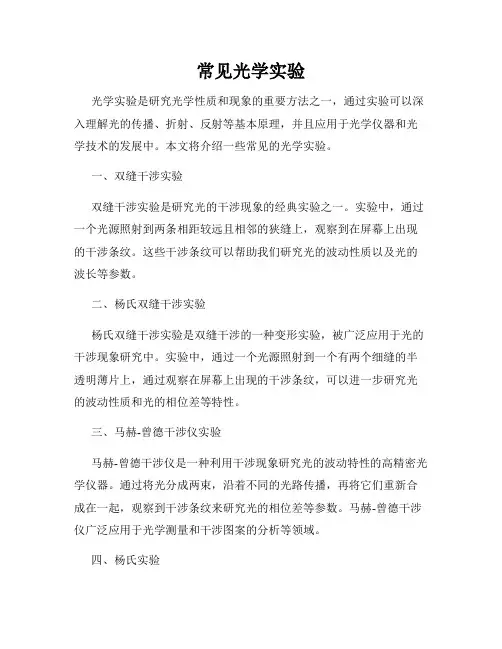

常见光学实验
